Пришлось снести тему. В ней опять один флуд. Здесь пишем только о конкретных моделях машин, о новостях их касающихся. Все остальное буду удалять, а болтунов наказывать.

0

2

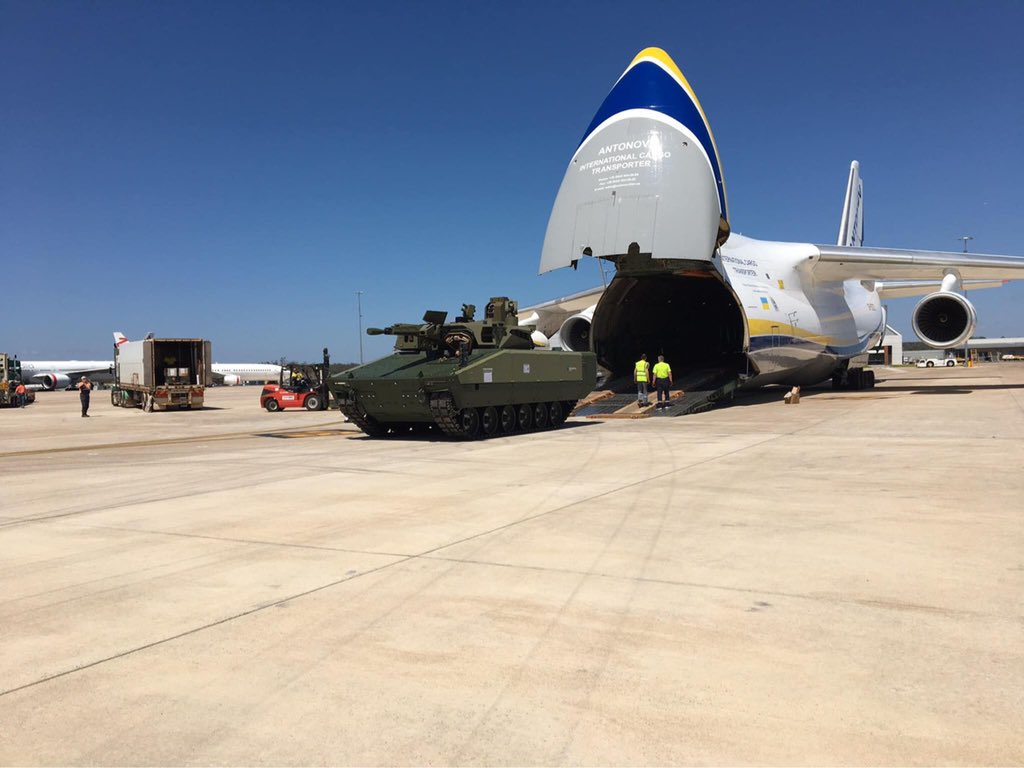

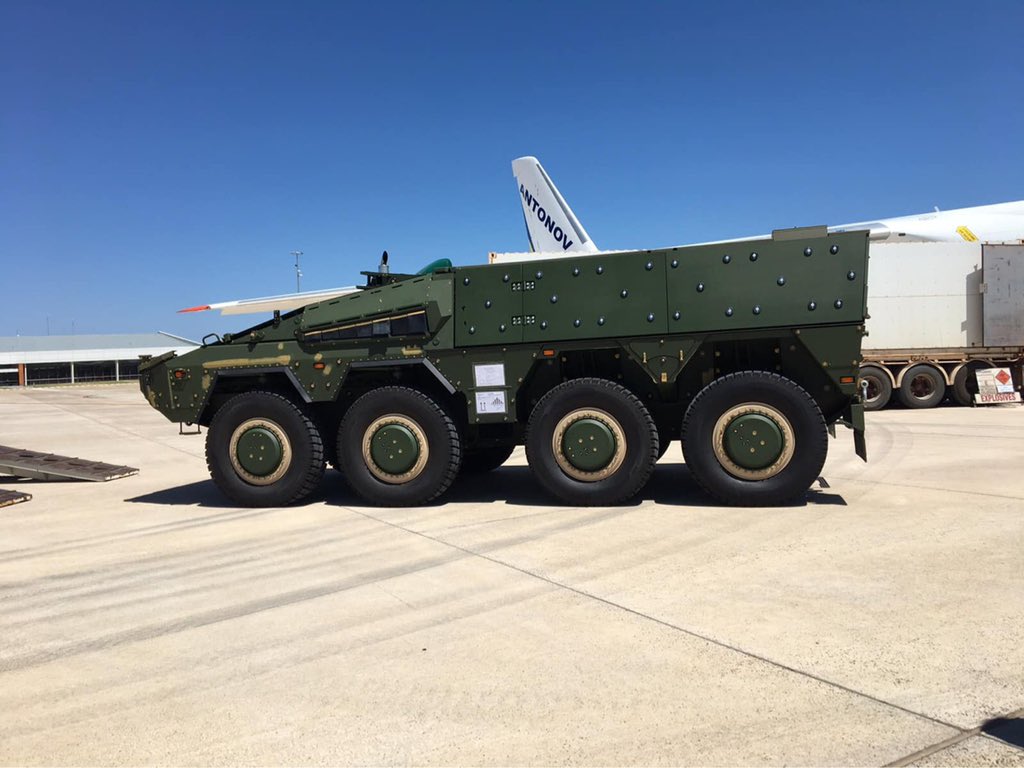

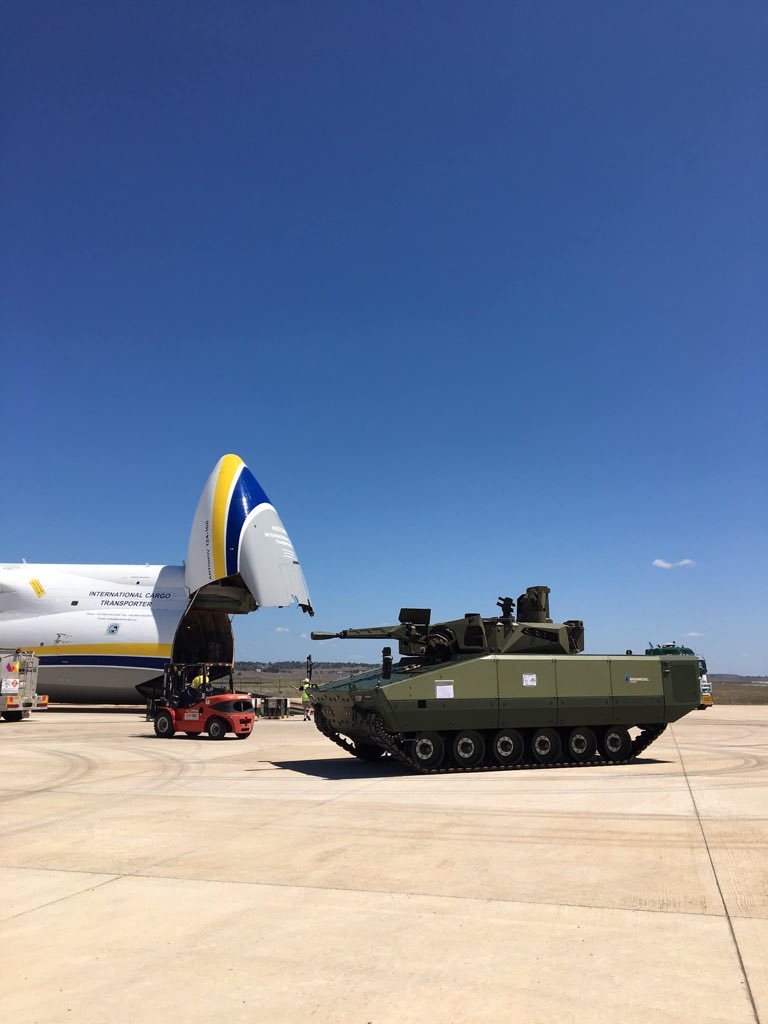

Отсюда  Бронетехника Германии-5
http://forumupload.ru/uploads/000a/e3/16/4809/481456.jpg
http://forumupload.ru/uploads/000a/e3/16/4809/888175.jpg
http://forumupload.ru/uploads/000a/e3/16/4809/857023.jpg

0

3

Австралийский Линкс порядочно от демонтратора отличаеться.

0

4

https://pbs.twimg.com/media/Ejr72inXcAAtSai?format=jpg&name=large
Гады блин, в бумажную версию спецвыпуска про Рысь прикрепили плакат А3 с напечатанными с обратной стороны ТТХ и - что собственно вызывает раздражение - виды сверху, слева, и сзади. А в цифровой ничего такого не было.

с форума htka.hu - сканы и этого, оттуда собственно картинка выше, и самого выпуска. Увы, пережатые, так что картинки в более высоком разрешении (чем в изначально цифровой версии) не стали доступны.
http://www.mediafire.com/file/cax4nj2hq … z.zip/file

Сравнения силуэтов

...
Рейнметалл к грядущей (виртуальной?) AUSA-2020 сделал ролик,
https://youtube.com/watch?v=9TXbiqyjPYs
там кроме 8x8 и пушки видна почему-то семикатковая версия Рыси
https://pbs.twimg.com/media/Ejpy2eJXkAM-M7r?format=jpg&name=large

Если 6тикатковую версию нарастить напрямую, без изменения расстояния между ними, хотя на скриншоте выше они явно неравномерно размещены, то получится бандура с 8.9м корпусом, общей длинной около 9.5м - больше чем у GCV-по-умолчанию (не от GDLS и не от BAE) от декабря 2010г, которая была массой 45-59 метрических тонн в зависимости от конфигурации

Медиа спойлер

Отредактировано skylancer-3441 (2020-10-07 13:17:09)

0

5

Что за модель? https://forumupload.ru/uploads/000a/e3/16/1472/t548090.jpg

0

6

ИМХО, модуль управления ПВО. Они еще на МТ-ЛБу и Тигр монтируются.

0

7

КНМ или КШМ 83т289

0

8

Blitz. написал(а):

КНМ или КШМ 83т289

на фото ПВО-шная машина.

0

9

есть ли здесь на форуме комрады кто непосредственно знает бмп-3м или бмд-4 с БО Бахча-У, расскажите пожалуйста как устроен АЗ и  в частности заряжание ПТУР, на фото и схемы надежды уже не осталось ... почти

0

10

На 9С932-1 нет ДУ к тому же.

bor150ff написал(а):

в частности заряжание ПТУР, на фото и схемы надежды уже не осталось ... почти

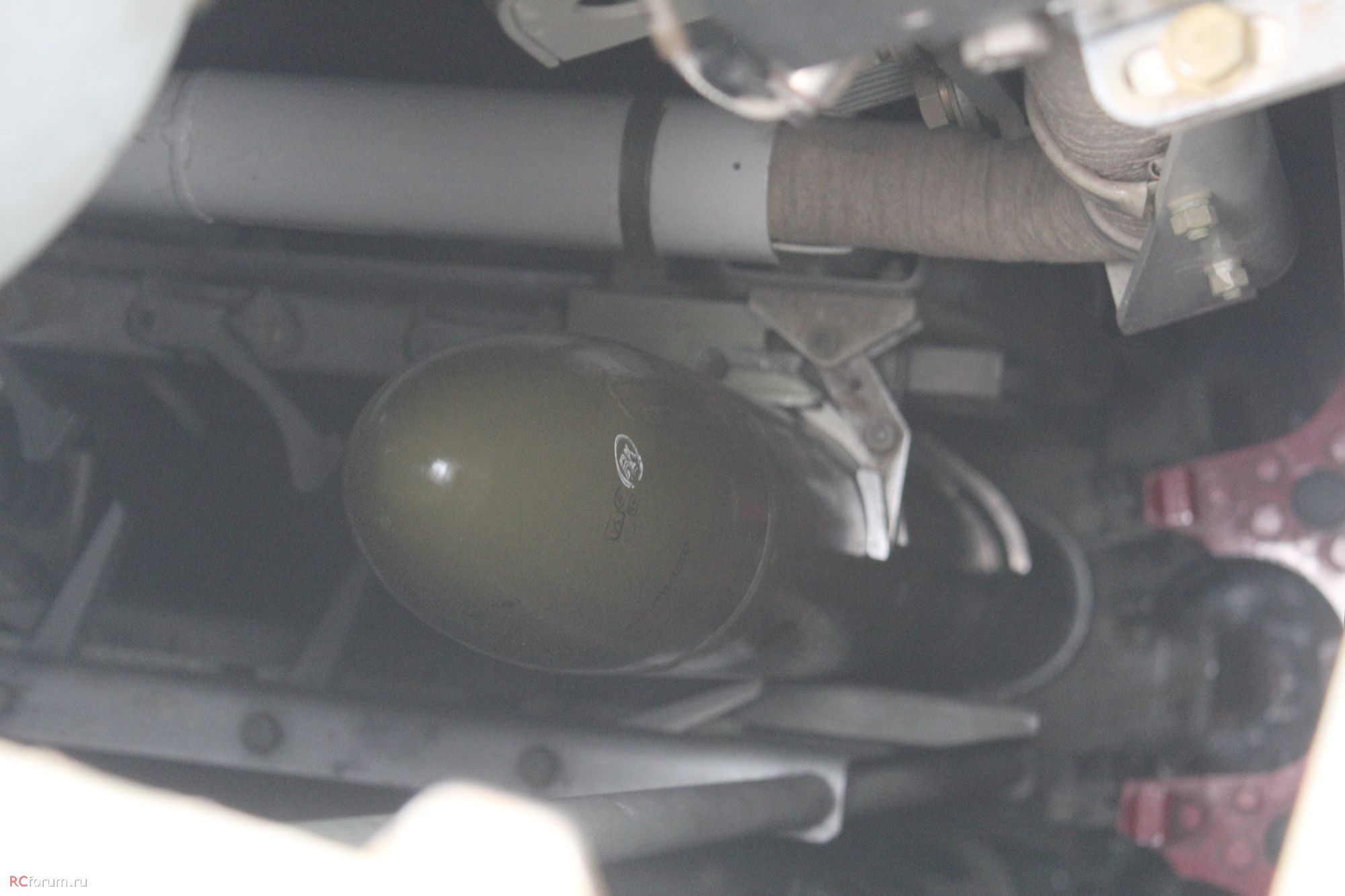

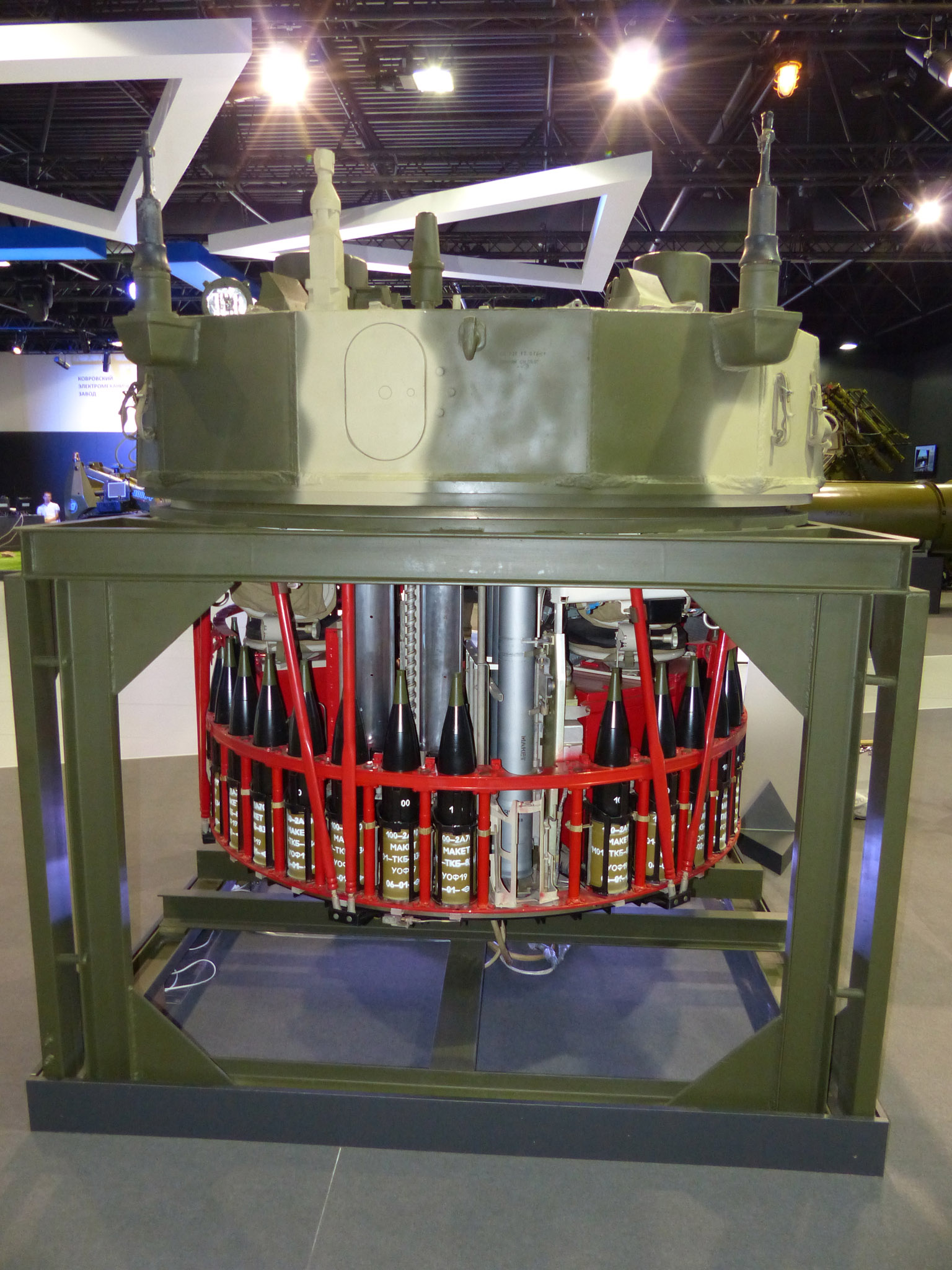

КМК с фото понятно, есть магазин с 4 ПТУРами, напротив него в АЗ свободная ячейка, куда отправляеться ракета, которая дальше заряжаеться в орудие как обычный снаряд.

+

http://forumupload.ru/uploads/000a/e3/16/369/506669.jpg
http://forumupload.ru/uploads/000a/e3/16/369/646005.jpg

Отредактировано Blitz. (2020-10-08 00:22:12)

0

11

bor150ff написал(а):

есть ли здесь на форуме комрады кто непосредственно знает бмп-3м или бмд-4 с БО Бахча-У, расскажите пожалуйста как устроен АЗ и  в частности заряжание ПТУР, на фото и схемы надежды уже не осталось ... почти

А видео по БМП-3 не видели? Устроит?
Вот. https://www.youtube.com/watch?v=M3tTIsy … ctorPlants с 4.55мин.
По Бахче, вот. 4.20 https://www.youtube.com/watch?v=MEYWXAr … ctorPlants

Отредактировано Арсений80 (2020-10-08 11:04:19)

0

12

Blitz. написал(а):

На 9С932-1 нет ДУ к тому же.

КМК с фото понятно, есть магазин с 4 ПТУРами, напротив него в АЗ свободная ячейка, куда отправляеться ракета, которая дальше заряжаеться в орудие как обычный снаряд.

Отредактировано Blitz. (Сегодня 00:22:12)

Спасибо. Ага. только теперь заметил, что у Бахчи и снаряды и ПТУР заряжаются при поднятом стволе, а у трехи снаряды на прямом а птур при поднятом.

0

13

Арсений80
вооот !!!! по "трешке" прям шикарно, тысяча спасибо ! если что хочу сделать максимально подробную анимацию АЗ  вот примерно как здесь https://www.youtube.com/channel/UCB7GP_ … 1m2IMAq_7Q

0

14

вроде как 2А72 из-за длинноходности как раз имеет меньшее усилие. А основная причина ее использования - малая масса.

0

15

mr_tank написал(а):

вроде как 2А72 из-за длинноходности как раз имеет меньшее усилие

Нет.
http://www.tulamash.ru/catalog/14
http://www.tulamash.ru/catalog/15

0

16

отрохов написал(а):

Т.е. признаём вредительство разработчиков боевого модуля для БТР-82

Разработчики то тут причём? Все вопросы к заказчику. На самом деле у 2А72 вроде есть какие-то преимущества по сравнению с 2А42 именно в плане вынесенной установки. Задержки, что ли, проще устранять. Или что-то в этом духе.

0

17

Artemus написал(а):

Нет.

там же можно узнать, что 2А38 имеет отдачу всего на 200кг выше чем у 2А72. И это при 2500в/м. Вам не кажется, что где то ошибка?
вот, вики врет (Пушка 2А72 за счёт применения схемы с подвижным стволом, по сравнению с газоотводной на 2А42 передаёт на крышу бронеобъекта более растянутый по времени импульс отдачи, а значит имеет меньшее максимальное значение мгновенной силы отдачи (7 тонн против 20 тонн у 2А42 с неподвижным стволом))

Отредактировано mr_tank (2020-10-09 11:14:47)

0

18

2А42 с газоотводной автоматикой, и газы идут в боевое отделение, 2А72 автоматика использует энергию отдачи, соответственно нет загазованности в БО

0

19

по поводу кучности. В сети есть стрельбы из МБ-02, там удочка 2А42 тоже неслабо так болтается. Может, разница в кучности не настолько и велика?

0

20

Все же у 2А42 такого разлета по сравнению с 2А72 нет, в приделах допустимого.

0

21

Обе пушки компромиссы от экономии, одна есть ствол от блока стволов авиационной шестистволки, который придумали ставить на БМД, вторая часть Тройчатки без опоры на 100мм ствол. Соответственно все не жесткое и болтается. Для БМП до Ламанша пойдет, но под современные требования, а уж тем более для вертолетов оно не годится.

0

22

Нужно всех унифицировать под пушку Эпохи, включая вертолеты 8-)

0

23

Zhyravel написал(а):

Нужно всех унифицировать под пушку Эпохи, включая вертолеты

Как только родят 45-мм телескоп, так сразу.

0

24

С вертолетом такую не унифицируешь, а тут на те, 57мм чейнган, не только в БМП, но и в Алигатора так и просится

0

25

Уже раз унифницировали, вышло как-то не очень. Максимум-сделать пушку с приводом 30мм, причем с отдельной вертолетной версией.

0

26

https://sun9-47.userapi.com/s6VK7Bop3ufDMsAGdu1rNGNnZhuINjtAjBwAYg/f-cAua7m0lA.jpg
https://sun9-42.userapi.com/SC5zYrg7gA5X7_Fh2JymHa3i-D_0WA042e4y8A/s1GUKVUVvmE.jpg
https://sun9-51.userapi.com/WWBRrogi8QtHqWAkVk7cUWcpYWKKGg7Los_fgA/KT5LhqlBAe4.jpg

0

27

5 октября 2020 года министерство обороны Румынии официально приняло первую партию из 36 бронетранспортеров Piranha V с колесной формулой 8x8, произведенных в Швейцарии компанией General Dynamics European Land Systems - MOWAG (GDELS-MOWAG, швейцарское отделение корпорации General Dynamics). Церемония приемки прошла в Бухаресте на Бухарестском машиностроительном заводе (Uzina Mecanică București SA - UMB), в ней приняли участие министр национальной обороны Румынии Николае-Ионел Чукэ и начальник штаба обороны генерал-лейтенант Даниэль Петреску.
...
На церемонии было сообщено, что переданные БТР Piranha V поступят на вооружение дислоцированного в Крайове 26-го пехотного батальона (Batalionul 26 Infanterie "Scorpionii Roșii") рымынской Многонациональной бригады "Юго-Восток" (до 2017 года бывшая 2-я пехотная бригада). Первые 12 машин должны быть переданы в Крайову 13 октября.
Передача данного комплекта техники была произведена с опозданием на 20 месяцев по отношению к контрактным срокам, из-за проблем с интеграцией комплекса вооружения израильского производства на данных БТР в румынском исполнении.
...
Рамочный контракт предусматривает приобретение и совместное производство в Румынии 227 бронетранспортеров Piranha V в шести вариантах. Совместное производство Piranha V организуется на входящем в состав румынского государственного военно-промышленного объединения Romarm Бухарестском машиностроительном заводе (Uzina Mecanica Bucuresti - UMB) - бывшем румынском танковом заводе (до 1990 года - Завод специального тяжелого машиностроения/Fabrica de Masini Grele Speciale в составе производственного объединения "23 августа"), построенном в свое время для производства танков TR-580, TR-85 и TR-125.

Подписанный одновременно с рамочным первый твердый контракт предусматривал поставку 94 БТР Piranha V, из которых первые 36 БТР должны были быть поставлены в Румынию в течении года с момента подписания контракта, то есть к январю 2019 года, со швейцарской производственной линии GDELS-MOWAG, в том числе 30 в готовом виде и шесть в виде машинокомплектов, которые должны быть собраны на Бухарестском машиностроительном заводе. При этом все 30 изготавливаемых в Швейцарии готовых машин должны быть оснащены импортируемыми из Израиля опционально обитаемыми боевыми модулями Elbit Systems UT30MK2 c 30-мм автоматической пушкой Northrop Grumman Bushmaster Mk 44, а шесть собираемых в Румынии - боевыми модулями производства Elbit Systems с 12,7-мм пулеметом.
В последующем Бухарестский машиностроительный завод должен самостоятельно изготовить по лицензии еще 58, а затем еще 133 БТР Piranha V шести модификаций, при этом сборка обеих типов боевых модулей Elbit Systems для них должна быть также организована в Румынии на предприятии в Мэгуреле.
Три доставленных в Румынию GDELS образца бронетранспортера Piranha V были публично продемонстрированы на военном параде в Бухаресте 1 декабря 2017 года, однако они не входили в число контрактных машин. Первые два построенных по контракту 2018 года на предприятии GDELS-MOWAG в Кройцлинге (Швейцария) образца Piranha V прибыли в Румынию в ноябре 2018 года. Однако несмотря на то, что к январю 2019 года швейцарский производитель завершил изготовление всех 30 законтрактованных машин, однако работы по интеграции и испытаниям на них боевых модулей UT30MK2 растянулись на длительное время. На конец февраля 2019 года в Румынию были доставлены только восемь машин Piranha V швейцарской сборки, а израильская Elbit Systems смогла к этому времени поставить GDELS-MOWAG для них только 20 боевых модулей UT30MK2, приводя, в свою очередь, в качестве оправдания задержки с поставками для них 30-мм пушек Mk 44 из США ввиду затягивания получения американской экспортной лицензии.

https://ic.pics.livejournal.com/bmpd/38024980/8448457/8448457_original.jpg
https://ic.pics.livejournal.com/bmpd/38024980/8448866/8448866_original.jpg
Похоже планы на постаку Боксеров румынам накрылись

https://bmpd.livejournal.com/4162929.html

0

28

http://forumupload.ru/uploads/000a/e3/16/168/t244705.jpg

ТГ "Милитарист":

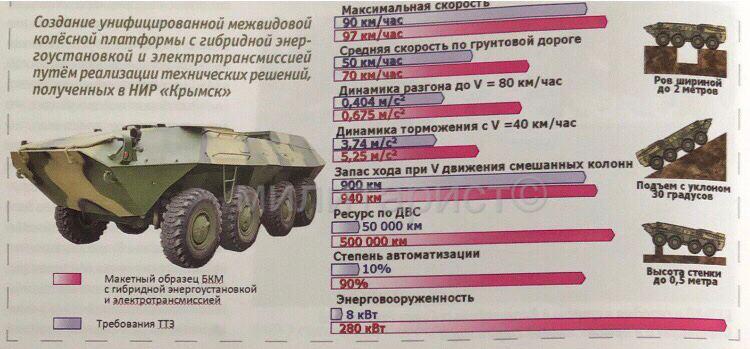

Любопытные нюансы по итогам НИР "Крымск", в рамках которого велась разработка макетного образца платформы с гибридной силовой установкой и электромеханической трансмиссией (ЭМТ).

Результаты этой работы подтвердили перспективность развития колесных машин в данном направлении. Было доказано, что внедрение ЭМТ и гибридной энергетической установки обеспечивает улучшение боевых и технических характеристик боевой колесной машины несмотря на то, что мощность двигателя на 25% меньше, чем у прототипа (БТР-90).

Было отмечено, что хотя перспективы и имеются, но российской компонентной базы для ЭМТ нет. Плюс в макетном образце агрегаты электрооборудования имели значительный размер, а их масса превысила массу трансмиссии и других систем. А также не осталось места для размещения десанта.

0

29

Есть у кого нибудь фото задней части башни БМП-3 изнутри, вдруг у кого в архивах завалялась

0

30

Blitz. написал(а):

5 октября 2020 года министерство обороны Румынии официально приняло первую партию из 36 бронетранспортеров Piranha V

Как же всё аккуратненько...
