"Меркава" и другая бронетехника Израиля - 13

Сообщений 1 страница 29 из 29

1

mr_tank написал(а):

А в чем смысл делать такую лоскутную башню? Она легче чем если сварить простую коробку?

а если у вас нету опыта сварки и сварщиков ?

на меркаве же вполне четко прослеживается не "постоянные гениальные решения", а перевод "чего то там из говна и палок" во "что то там хотя бы не такое лоскутное"

т.е четко видно как от литых узлов сначала перешли на литые узлые попроще(мк3) потом на частично сварные(поздние мк3), но все еще лоскутные, и потом уже на более менее равномерные конструкции(Мк4), при этом не обязательно что уровень защиты прям резко прыгнул с Мк3 на Мк4, он тоже мог стать просто более равномерным чем был на Мк3

Отредактировано Wiedzmin (2022-03-27 15:21:55)

2

https://sun9-41.userapi.com/impg/VRHgUKexineJdZbwQNGfjJJedg6YqWgeINjFuQ/NbHRbfGdwU4.jpg?size=708x281&quality=96&sign=ce2a88f3f8bd178b8ce9bb455056b224&type=album

собственно ранняя башня Мк3 с бОльшим процентов юза литых частей, и поздняя с переходом на катанные плиты, возможно были еще какие то варианты

3

https://i.postimg.cc/3x7HDszg/unknown-58.png

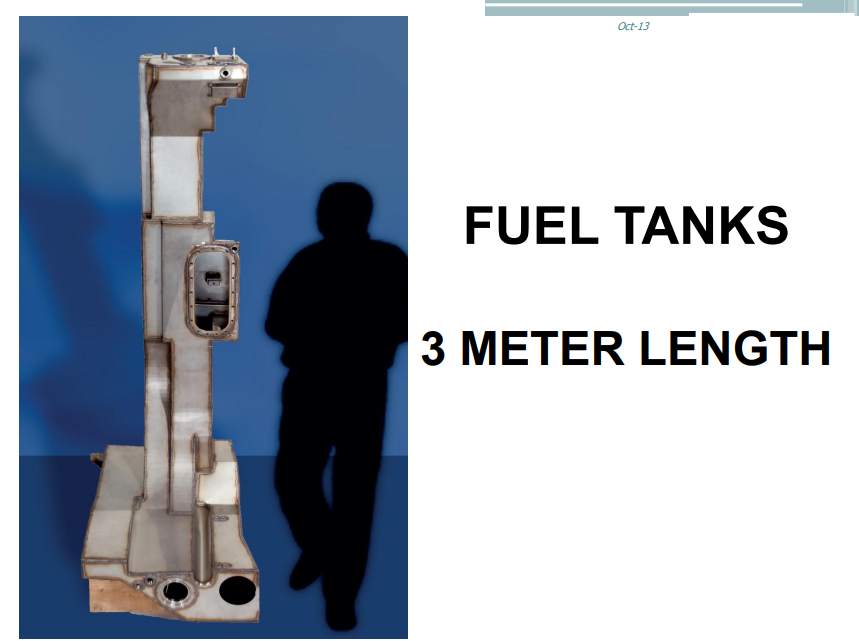

ТБ Мк4
https://i.postimg.cc/q7FJnms4/5325.jpg
https://i.postimg.cc/L68WKHdQ/4363.jpg
https://i.postimg.cc/8cQTXjXY/53453.jpg

4

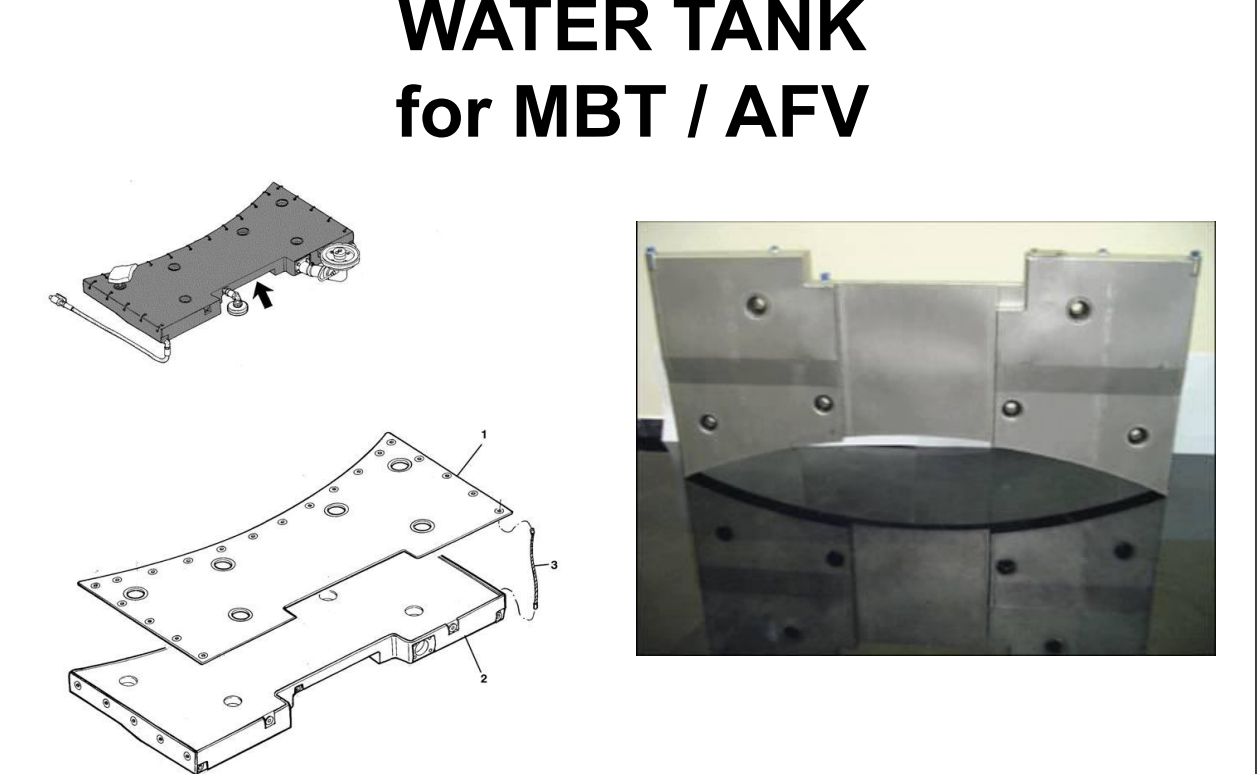

Бак для воды в рамках ПМЗ таки реализовали.

5

Blitz. написал(а):

Бак для воды в рамках ПМЗ таки реализовали.

он под крышей находится на память, между воздушных фильтров

6

Под ВЛД?

7

в корме, воздушные фильтры у меркавы в корме

8

Wiedzmin написал(а):

в корме, воздушные фильтры у меркавы в корме

Мда, совсем ошибся :canthearyou:

Размешение странное-совсем ни каких дополнительных функций.

Отредактировано Blitz. (2022-03-31 02:36:37)

9

https://sun9-44.userapi.com/impg/jHpvz_rG8x3E53G3oyGo64OgFeX1UzB5RZPK0g/E2l9YM-i6yA.jpg?size=2048x1365&quality=96&sign=ae97d174fd99d4e2934af5ee5df3b752&type=album
https://sun9-10.userapi.com/impg/W0PfPuG5PhAoat_S0PbxKw-RLilAeLeOwsn4gg/nO_pBTaZt5g.jpg?size=2048x1365&quality=96&sign=bea0857359f2e8ddfe89893fb2a5dd19&type=album
https://sun9-6.userapi.com/impg/PgqJuIgqbwzBBPcWCGlNhdMeZKkckmBXQ1I6kQ/56z5i-CSxyY.jpg?size=2048x1365&quality=96&sign=28714e92967cb3cec66e651792607831&type=album

мк4, кронштейн ленивца

10

https://sun9-71.userapi.com/impg/0QOeLogE7PMyrxzEA8ZZlsmxp-UfU2pnLNM_dg/i9R2HAgUgr4.jpg?size=2560x1518&quality=96&sign=53197c7a0257ba2e264b38ead005ce0e&type=album
намер как пример очень защищенной машины как то вызывает вопросы с учетом 20-30мм бортов...

11

Wiedzmin написал(а):

намер как пример очень защищенной машины как то вызывает вопросы с учетом 20-30мм бортов...

После М1 и Лео-2 их особо не должно быть 8-) .

12

https://sun9-76.userapi.com/impg/uJ6HS7lZ5a0l6r-S1PYsbUx47qIUL1CxtummQA/iFbsmnwM5so.jpg?size=1059x929&quality=96&sign=70d1b9b9025849ad8d4a31656b5b637b&type=album
https://sun9-1.userapi.com/impg/1eSVgArKPfV-smbhzKP4gMoP4gY4a9rdekYCUA/fBmoepddHF8.jpg?size=905x622&quality=96&sign=267347ef4649cdd505da1e807f5dff77&type=album
там оно хитрое немного, на основной борт болтами прикручивается гнутая ферма под ДЗ/доп броню борта

Отредактировано Wiedzmin (2022-04-04 11:22:30)

13

https://sun9-21.userapi.com/impg/U1hOvYm_van2zl93yGYOG4VT1vBILkuHepc_LQ/C7CnyA411X0.jpg?size=1280x720&quality=96&sign=ebb55ce042a64074ae0e89f3f31325e0&type=album
https://sun9-71.userapi.com/impg/PtSSsFIa5wh9mt3ZK4jD9LvzDYjuoBvAiq7JvQ/FtuLzEcuVRA.jpg?size=1280x960&quality=96&sign=c96ade8a2d9de5e90e4a3e6587b37502&type=album

пмз

14

Wiedzmin написал(а):

намер как пример очень защищенной машины как то вызывает вопросы с учетом 20-30мм бортов...

главная угроза - КС, снимается навесными модулями. а 30мм + те же модули, полагаю удержат наши 30мм.
Танковые снаряды в борт не удержит никто. Т.о. конструктив адекватен.
Конечно, если бы было сделано на уровне Т-10, то куда лучше. Но за неимением оных.

15

mr_tank написал(а):

полагаю удержат наши 30мм.

это не то что бы прям достижение для якобы 60 тонной машины

mr_tank написал(а):

Т.о. конструктив адекватен.

такое себе, что то типа БМО-Т куда интереснее, особенно если из него БТР делать, а специализированную машину для чего то там

https://sun9-76.userapi.com/impg/7Cm-X_AA1pgRrSBYYowv9npQJuy_HDnlw5i0cA/nZ0f-0uiBE4.jpg?size=600x800&quality=96&sign=43b92e3c20e1bbfe6ebef392cb7ee06b&type=album
меркава все же странная

Отредактировано Wiedzmin (2022-04-07 22:20:58)

16

Wiedzmin написал(а):

это не то что бы прям достижение для якобы 60 тонной машины

Максимум, что ей грозит. Вероятность встретится с 57 или 25мм очень мала, чтобы закладываться на это. А куму, как я и сказал, израильская NERA  снимет. 100 или 105мм даже вероятнее чем автопушки сильнее 2А42. Ну так от них кому угодно поплохеет в борт.

Wiedzmin написал(а):

такое себе, что то типа БМО-Т куда интереснее

пробуем вешать на него все, что есть у Намер, и он резво превращается, превращается резво ... Либо в тесного неповоротливого слоника, либо в имперский бронеход.

17

mr_tank написал(а):

пробуем вешать на него все, что есть у Наме

у него в базе и так защита выше(либо сравнимая) даже по бортам т.к ДЗ-бронеперегородка-топливный бак-основной борт

mr_tank написал(а):

Либо в тесного неповоротливого слоника, либо в имперский бронеход.

там все что надо это снести нафиг не нужный люк командира, да и люк МВ я бы тоже снес, на крышу нормальный БМ, и ДЗ на бортах может иначе немного расположить, ну и внутри удалить все укладки под РПО

Отредактировано Wiedzmin (2022-04-08 09:48:21)

18

Wiedzmin написал(а):

там все что надо это снести нафиг не нужный люк командира, да и люк МВ я бы тоже снес, на крышу нормальный БМ, и ДЗ на бортах может иначе немного расположить, ну и внутри удалить все укладки под РПО

Бтр-бм на него вроде должен встать без проблем, насчет 32в01 вот есть небольшие сомнения.

Отредактировано Штепсель (2022-04-08 11:00:28)

19

Штепсель написал(а):

Бтр-бм на него вроде должен встать без проблем

Скорее всего, на него любой необитаемый модуль можно впихнуть, даже деривацию. Танковая база как никак. Но это все мимо темы израильской кошки.

20

mr_tank написал(а):

Скорее всего, на него любой необитаемый модуль можно впихнуть, даже деривацию. Танковая база как никак. Но это все мимо темы израильской кошки.

Имхо, эпоху и кинжал - неа, в машину будет не залезть. Кароч, как с бмд4 и эпохой.

Отредактировано Штепсель (2022-04-08 11:56:53)

21

https://sun9-87.userapi.com/s/v1/ig2/pigWynqpQTy6pmHTGSZagHC2Nq44cxfRIscf_9DHYdchnXtljqWb_CjjR3_rLv1Rt435axXmxqA2Nn3hmnP2IWlA.jpg?size=640x910&quality=95&type=album

Лобовые модули башни мк4

22

23

Wiedzmin написал(а):

поздняя с переходом на катанные плиты

https://sun9-51.userapi.com/impg/zjd34_Qr1NB_V-OMkYI3B6t2-JTmjxHd0WqXtg/mbu-k53frFs.jpg?size=800x600&quality=96&sign=51ea328424614eef351a663b83ee1488&type=album
https://sun9-75.userapi.com/impg/Nh41z2BNKjhbQ4kqfUBUMUdPvTXJkJqMzOexZg/WdxArsZNpkw.jpg?size=600x800&quality=96&sign=956490df91892bf39f210a07d682cfb8&type=album
https://sun9-5.userapi.com/impg/j2795jOQurudabNTpQI4E0nN3LYbPAZuQLK8Jw/2lC0W095C-o.jpg?size=757x629&quality=96&sign=30a5a2210aeb728bda998526bd840c12&type=album

Отредактировано Wiedzmin (2022-06-26 17:13:55)

24

А зачем в процессе подъёма башни с БРЭМ сняли ленивец и гусеницу?

25

Мак Сим написал(а):

А зачем в процессе подъёма башни с БРЭМ сняли ленивец и гусеницу?

Судя по обстановке в кадре: палаточки, несколько БРЭМ в кадр попадают, замурзаная башня - это какого-то учебного центра полигон. Может быть что БРЭМ там постоянно находится и вообще "не ходячая"?

26

zamsheliy написал(а):

Судя по обстановке в кадре: палаточки, несколько БРЭМ в кадр попадают, замурзаная башня - это какого-то учебного центра полигон. Может быть что БРЭМ там постоянно находится и вообще "не ходячая"?

Так на первых двух фото гусеница и ленивец на месте.

27

Мак Сим написал(а):

Так на первых двух фото гусеница и ленивец на месте.

а это может быть другая машина. Скорее всего, на дальнем  плане с третьей фотографии видим машину с первых двух.

28

Верно.

29

Мак Сим написал(а):

Так на первых двух фото гусеница и ленивец на месте.

На первом фото и решетки есть, как верно замечают выше - единственное рациональное объяснение - это разные машины.
