Бронетехника Великобритании - 2

Сообщений 241 страница 270 из 816

241

есть зелененькие :) и все

242

Ult написал(а):

есть зелененькие  и все

монотонный камо

243

Учения

244

злодеище написал(а):

монотонный камо


Ну... кмк камо это когда больше 1 цвета, но спорить не буду :)

245

Ult
камо - это расцветка маскирующая технику/солдат

246

Ок :)

247

Еще немного лайми

http://i.imgur.com/rV1d1Hb.jpg
http://i.imgur.com/njjxEsc.jpg
http://i.imgur.com/WyZZ21w.jpg
http://i.imgur.com/wDQPl3S.jpg

Что за кругляш на корпусе, под цифрой 62?

248

https://scontent.xx.fbcdn.net/hphotos-ash2/v/t1.0-9/1472760_10152472036568642_93431458_n.jpg?oh=ad8a8422ce9335a5ecd1ba2aeff75631&oe=55B93CF9
https://scontent.xx.fbcdn.net/hphotos-frc3/v/t1.0-9/1520634_10152472037088642_1202329557_n.jpg?oh=330f2620840b387424d97635c07be85e&oe=55AC058F

тренажер вождения(Centurion WEDGE (driver trainer)) на базе центуриона, с приделаной башней от чифтена

Отредактировано Wiedzmin (2015-03-28 13:56:32)

249

http://tanks.mod16.org/2015/04/02/repor … baor-1973/

еще один инетресный отчет

250

http://i131.photobucket.com/albums/p293/Cacadore/Lesany%20Tanks%20-%20Cold%20War/IMG_1008-1.jpg

как оказалось довольно известная машина.

http://en.wikipedia.org/wiki/Johnson_Beharry

1 мая 2004, Beharry вел БМП на помощь патрулю попавшему в засаду, БМП получила несколько попаданий из РПГ, которые привели к потере связи(вывели из строя радиостанцию). Командир взвода, наводчик и десантники внутри БМП получили ранения. Смотровые приборы мехвода были так же повреждены, поэтому Beharry открыл люк, возглавляя колонну он вывел все 5 БМП что следовали за ним из под обстрела, награжден крестом Виктории.

Отредактировано Wiedzmin (2015-04-05 15:19:16)

251

http://i.imgur.com/Pe8okxf.jpg

ранний прототип чифтена с "щучьим носом"
http://i.imgur.com/fDHnrUX.jpg
до этого я видел только вот эту табличку

https://pp.vk.me/c622022/v622022491/28cac/MwgoWF56qxQ.jpg

решил опять поворошить тему "чифтен и Т-62", из ТиВа есть пробиваемость необозначенного 115мм(3УБМ3?) лома 135мм/60 гр на 1км(250мм по нормали), и 110мм/60гр(220 мм по нормали) на 2км, т.е башню Чифтена этот лом сверлить не должен т.к по проектной документашке там 150/60гр(не учитывая всякие там моменты типа качества стали итп), но по советской схеме толщины там "плавают" 125-140, т.е на 1-1.5км Т-62 бьет лоб башни Чифтена за исключением 300мм зоны вокруг орудия, но если взять еще один проектный вариант башни, то там уже 120мм/60 гр, который бьется с советской схемой.

корпус чифтена как понятно не представляет проблемы для любого танкового орудия созданного после 44 года.

британцы видимо осознавая полную бесполезность борьбы 105мм с уже существующими советскими танками, и тем более перспективными воткнули 120.

пробиваемость британского БПС L15 150мм/60гр на 1.6-1.7км, твердость плиты(по которой стреляют) точно такая же как у лобового листа Т-54, т.е с этой дальности Чифтен может поражать Т-54/55/62 в лоб корпуса, но башню только по ослабленным зонам, однако судя по тестам этих снарядов у них имелись какие то проблемы с качеством т.к последующие обстрелы такой же преграды привели к 4 пробитиям из 12 выстрелов(из 12 выстрелов 4 были британским снарядом и дали 2 пробития, и 2 выпучины, 6 канадским аналогом с ураном из них только 2 закончились пробитием, и еще 2 выстрела были произведены британским вариантом с ураном, первый брони не пробил, второй в мишень не попал), но тут уже указываются не дальности, а начальная скорость снаряда, к сожалению падение скорости для этого БПС не знаю, поэтому сказать на какой дальности получились пробития хз.

защита Т-62 вроде как равна объекту 165,

Броневая защита цельнолитой башни с максимальной толщиной брони в лобовой части 214 мм соответствовала снарядостойкости башни танка Т-55 и обеспечивала защиту от 100-мм тупоголового бронебойного снаряда с начальной скоростью 830 м/с при курсовых углах 0-45°.

, насколько мне известно британцы к тому времени даже для тяжелого танка конкерор требовали что то похожее, т.е защиту от 100мм калиберного, но в упор, но в пределах 30 гр, однако в ходе обстрела удалось получить только +-15гр.
http://i.imgur.com/62kgrH1.jpg
т.е защита чифтена скорее всего имела или точно такие же, или схожие требования.

т.е по факту с 60х по середину 70х это два единственных танка "с большой пушкой" которые реально могли на дальностях выше 1.5км поражать друг друга, в отличии от носителей 100 и 105мм ?

тут не учитывается жуткая ненадежность чифтена, и упоротость британцев в применение брони

Отредактировано Wiedzmin (2015-04-05 17:42:22)

252

http://i208.photobucket.com/albums/bb212/Bob_Mackenzie/misc/clip_image003.jpg

довольно интересная таблица(оценочная, не результаты реальных испытаний) по стабилизатору Центуриона, сравнивается стрельба без него с места, и с хода по курсу/на борт с различной скоростью со стабилом.

с танкнета

http://www.tank-net.com/forums/index.ph … mp;page=13

“The percentage times on a 2.3m x 2.3m target at 1000m range, excluding drift, are 21%, 9.5% and 5% at speeds of 5, 10 and 15mph.”

щит 2.3м x 2.3м, дальность 1 км, вероятность попадания на скорости 5 миль/ч - 21%, 10 миль/ч - 9.5%, 15 миль/ч - 5%


а вот это уже реальный результат Чифтена 1971 год, найти бы схожее по Т-62, по Т-55 помню был просто щит с количеством попаданий без и со стабилом.

http://ser-sarajkin.narod2.ru/ALL_OUT/TiVOut10/SuT5455/SuT5455058.jpg

но это 54ка, и не дальности, ни скорости.

При испытании макетов стабилизаторов конструкции завода №393 и ЦНИИ-58 стрельбой сходу по боковому контуру танка с дальности 1500-1000 м при скорости движения танка 20-25 км/ч было получено 64 и 60% прямых попаданий соответственно.

Отредактировано Wiedzmin (2015-04-08 09:56:41)

253

http://cs621827.vk.me/v621827491/1bf85/nN109yi15ao.jpg
по стабилизаторам из "Отечественные бронированные машины" Том 3, мир не без добрых людей, дали вот страничку.

254

Wiedzmin написал(а):

т.е по факту с 60х по середину 70х это два единственных танка "с большой пушкой" которые реально могли на дальностях выше 1.5км поражать друг друга, в отличии от носителей 100 и 105мм ?


А как насчет Т-10М с новыми боеприпасами? И Т-64/64А (и Т-72 под конец обозначенного промежутка), я так понимаю, не учитываются, т.к. были бы непоражаемы (в лобовой проекции) для всех остальных машин на такой дистанции?

Отредактировано Красноармеец (2015-04-09 22:48:30)

255

очередной тупой вопрос.
https://pp.vk.me/c622624/v622624491/2b393/a6Nn4d0ZQTI.jpg

никому исходничек не попадался ?

256

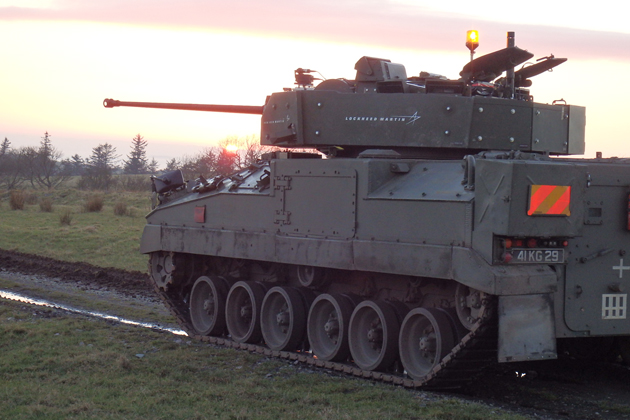

http://www.shephardmedia.com/media/images/article/8012d681.jpg

Отредактировано KORVIN (2015-04-24 00:13:56)

257

http://www.digitalhistoryarchive.com/uploads/2/5/4/1/25411694/5760965_orig.jpg

17 фунтовка

258

Стиллбрю бортовой
https://img-fotki.yandex.ru/get/15574/69185483.602/0_1360f1_663c5173_XL.jpg
https://img-fotki.yandex.ru/get/17865/69185483.602/0_1360f5_f3ccba9e_XL.jpg
Впечетление что представляет собой простос тальной экран с воздухм, даже нет резины.

С блога камрада Lelik'a

259

а где стилблю-то? просто дополнительная броняшка намазана. вот чего за форточка на правой скуле?

260

Ето и есть Стиллбрю, с боку башни. Привычные панели на лбу где и пололожено.

261

злодеище написал(а):

вот чего за форточка на правой скуле?

то ли вывод для антенны, то ли вообще радиостанция там.

262

263

https://pp.vk.me/c623324/v623324491/31193/i9fX4zJqvL8.jpg

https://pp.vk.me/c623324/v623324491/3119d/fcujxHoBjj0.jpg
https://pp.vk.me/c623324/v623324491/311c4/XaDjXydbbjE.jpg

ТЗ на чифтен судя по всему.

Отредактировано Wiedzmin (2015-05-01 20:11:06)

264

http://static-ptl-eu.gcdn.co/dcont/fb/image/bovington_tank_factory_8.jpg
http://static-ptl-eu.gcdn.co/dcont/fb/image/bovington_tank_factory_10.jpg
конкерор

265

Требования "Больше локализации для Скаута!" привели к тому что движки MTU для GDELS UK будет поставлять... "Роллс-Ройс"  :confused:  589 дизелей за 80млн.евро.

266

Компания Rolls-Royce получила заказ от General Dynamics European Land Systems на поставку 589 дизельных двигателей MTU Series 199 для оснащения новых бронированных машин SCOUT Specialist Vehicle (SV), которые должны поступить на вооружение британской армии, сообщает asdnews.com.

Стоимость контракта составляет примерно 80 млн евро, эти двигатели впервые будут использоваться в британской армии. ББМ «Скаут» будут поставляться в шести вариантах и составят костяк перспективного британского бронетанкового парка. Поставка двигателей начнется в 2016 году, поставка ББМ завершится в 2022 году.

По сообщению «Роллс-Ройс», двигатель MTU Series 199 является «эталоном мощи в своем классе» (600 кВт, или 815 л.с.) и успешно зарекомендовал себя на различных боевых платформах, в частности, австрийской ULAN и испанской Pizarro.

267

268

https://pp.vk.me/c622726/v622726491/36986/DlN0Yn3ZQvk.jpg

еще схема чифтена, с ТиВовской совпадает, видимо ТиВовская с этой и передрана.

269

Wiedzmin написал(а):

с ТиВовской совпадает, видимо ТиВовская с этой и передрана.

ТиВ вроде как с наших испытаний Чифтена, если ето британская схема-то неудивительно, ТиВовская с натурными замерами полностю совпала.

270

https://pp.vk.me/c622726/v622726491/37fdc/ss7X-wXIO0I.jpg
https://pp.vk.me/c622726/v622726491/37fe6/QTzpZBA4ucA.jpg
https://pp.vk.me/c622726/v622726491/37ffa/ZN5jbIl_TDc.jpg
https://pp.vk.me/c622726/v622726491/38004/sxTAp7giMaw.jpg
снаряды конкерора.

Отредактировано Wiedzmin (2015-06-07 01:36:50)
