511

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 27130
  • Уважение: [+16/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 7 месяцев
  • Последний визит:
    Сегодня 03:40:56
Blitz. написал(а):

Сравните с чертежом обычного корпуса.

второй рисунок "чертеж" для создания масштабной модели каким то любителем, а не реального танка насколько я помню Ghostrider так писал.

Blitz. написал(а):

В САПРе моделировали корпус который должен выдержать новую пушку. IRL до етого использовался обычный корпус М1А1, потом поняли что "что-то не то", и воспользовались благами прогреса

там написано что The MIAI hull will be used and modified where necessary to assure strength and space utilization. если я правильно понимаю перевод это значит что будет использоваться обычный корпус М1А1 который по ходу испытаний будет модифицироваться и усиливаться, список "модификаций" из документа я привел.

про увеличение толщины борта нету ничего в этом списке, или я перевод не так понял где то ?

0

512

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    2024-11-21 07:17:23
Wiedzmin написал(а):

если я правильно понимаю перевод это значит что будет использоваться обычный корпус М1А1 который по ходу испытаний будет модифицироваться и усиливаться

Обычный корпус меняется не по ходу испытаний, а по ходу моделирования, и его вариант толшин в результате моделирования

Thickness of the various plates are shown in Fig (45).

Wiedzmin написал(а):

или я перевод не так понял где то ?

Смотрите рисунок, он показывает результат моделирования.

Wiedzmin написал(а):

второй рисунок "чертеж" для создания масштабной модели каким то любителем, а не реального танка насколько я помню Ghostrider так писал.

ЕМНИП вроде как он отвечает реальности.

0

513

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 27130
  • Уважение: [+16/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 7 месяцев
  • Последний визит:
    Сегодня 03:40:56
Blitz. написал(а):

ЕМНИП вроде как он отвечает реальности.

нет, просто особенности создания модельки.

Blitz. написал(а):

Смотрите рисунок, он показывает результат моделирования.

он показывает толщину смоделированного корпуса до каких либо изменений

The MIAI hull will be used and modified where necessary to assure strength and space utilization. The hull finite element model was created using IRM software in similar fashion to turret FEM model. A wire frame was created from a 3D solid model available on the Intergraph CAD System. Then this wire frame was translated to IGDS and transferred to the VAX computer to serve as a skeleton for the finite element model Fig (44). Thickness of the
various plates are shown in Fig (45).

сами изменения описаны ниже, и там ничего нету про утолщение бортов

но на схеме и как и на реальном корпусе есть усиление верхней части борта.

Blitz. написал(а):

и его вариант толшин в результате моделирования

найдите где там написано про толщины, список модификаций дан, там - убрать вышибные панели с днища, уменьшить какую то перегородку,итд и ничего про толщины, а то как выглядят изменения показано на рисунке 54, который в документе черный

0

514

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    2024-11-21 07:17:23

Перечитал еще раз, ошибочка на рисунке таки первоначальный корпус М1А1, а дальше моделирование :blush:
Итого корпус М1А1 с допзащитой сверху у БО с доппанелью составляет 88 см с копейками, в остальном куда хуже.

Wiedzmin написал(а):

нет, просто особенности создания модельки.

Разве?

Отредактировано Blitz. (2013-11-01 14:58:49)

0

515

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 27130
  • Уважение: [+16/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 7 месяцев
  • Последний визит:
    Сегодня 03:40:56
Blitz. написал(а):

Итого корпус М1А1 с допзащитой сверху у БО с доппанелью составляет 88 см с копейками

где ? 2.47 это 62мм - 30мм основной борт + 32мм доварка, сколько дадут стенки топливных баков и топливо хз.

про экраны бортовые не стоит забывать, они же в передней части еще и комбинированные 70мм фиговины...

Blitz. написал(а):

Разве?

да, тогда на эти чертежи знатно повелись, но габариты башни по ним вроде можно было считать.

Отредактировано Wiedzmin (2013-11-01 15:05:20)

0

516

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    2024-11-21 07:17:23
Wiedzmin написал(а):

где ? 2.47 это 62мм - 30мм основной борт + 32мм доварка

Если так считать-то да, о учитаном доплисте не подумал. :( 32мм ето точно

Wiedzmin написал(а):

да, тогда на эти чертежи знатно повелись, но габариты башни по ним вроде можно было считать.

Дык остальное вроде тоже ниче так, погрешность есть не небольшая.
Но схема с доклада трушнее.

Wiedzmin написал(а):

про экраны бортовые не стоит забывать, они же в передней части еще и комбинированные 70мм фиговины...

ДЗ лутше бутет против КСов.

0

517

  • Автор: armadillo
  • постоялец
  • Зарегистрирован: 2013-10-04
  • Приглашений: 0
  • Сообщений: 460
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    11 дней 12 часов
  • Последний визит:
    2022-06-21 15:09:54

а как оцениваются экраны? что в них?

0

518

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    2024-11-21 07:17:23
armadillo написал(а):

а как оцениваются экраны? что в них?

70мм и что-то в них, с учетом любительских данных о ефективности габарита, то может эфективность от КС будет в рамках 80-85 максимум. При том что ето защита не по всему борту.

0

519

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 27130
  • Уважение: [+16/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 7 месяцев
  • Последний визит:
    Сегодня 03:40:56

[реклама вместо картинки]

без понятия, но комбинированные там только первые, дальше простые тонкие листы

Отредактировано Wiedzmin (2013-11-01 15:18:23)

0

520

  • Автор: armadillo
  • постоялец
  • Зарегистрирован: 2013-10-04
  • Приглашений: 0
  • Сообщений: 460
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    11 дней 12 часов
  • Последний визит:
    2022-06-21 15:09:54

это обстрел с противоположного борта?

0

521

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    2024-11-21 07:17:23

Кстати остальные-30мм?

Отредактировано Blitz. (2013-11-01 15:21:58)

0

522

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 27130
  • Уважение: [+16/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 7 месяцев
  • Последний визит:
    Сегодня 03:40:56
Blitz. написал(а):

Кстати остальные-30мм?

5 или 10

http://images2.wikia.nocookie.net/__cb20120705145924/tractors/images/a/aa/US_Navy_031214-N-3236B-008_A_Marine_from_the_13th_Marine_Expeditionary_Unit_(13th_MEU)_Tank_Platoon_BLT_1-1_stationed_at_Twentynine_Palms,_Calif.,_directs_an_M1-A1_Abrams_tank_during_a_training_exercise.jpg

0

523

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    2024-11-21 07:17:23

ЕМНИП только передний 70мм, остальные тонкие. Или первые 3.
Бо смотря разные фотографии кажется что на разных версиях тонких экранов меньше. %-)

Отредактировано Blitz. (2013-11-01 15:37:47)

0

524

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 27130
  • Уважение: [+16/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 7 месяцев
  • Последний визит:
    Сегодня 03:40:56

кстати такой вопрос, ежели ВЛД 38мм/82гр(273мм габарит) то попадание ОФС и его подрыв приведет же к пролому такой фигни ? да и лом думается перед рикошетом дырку сделает в такой тонкой плите, нет ?

0

525

  • Автор: armadillo
  • постоялец
  • Зарегистрирован: 2013-10-04
  • Приглашений: 0
  • Сообщений: 460
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    11 дней 12 часов
  • Последний визит:
    2022-06-21 15:09:54

отколы точно будут. в общем, это не защита. защитой была заявка на его толщину 80+)

0

526

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    2024-11-21 07:17:23
Василий Фофанов написал(а):

ЕМНИП, с одной стороны 2, с другой 3.

Тогда сходится, справа 3, слева 2.Спс.
Интересно чего так решили сделать?

0

527

  • Автор: scout
  • свой человек
  • scout
  • Зарегистрирован: 2009-12-12
  • Приглашений: 0
  • Сообщений: 4991
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 42 [1982-11-15]
  • Провел на форуме:
    4 месяца 20 дней
  • Последний визит:
    2020-05-26 22:55:09
Wiedzmin написал(а):

без понятия, но комбинированные там только первые, дальше простые тонкие листы

Чем его так - АП?

0

528

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    2024-11-21 07:17:23

Наиболее вероятно чанное самодельное УЯ.

0

529

  • Автор: KORVIN
  • свой человек
  • Зарегистрирован: 2012-02-25
  • Приглашений: 0
  • Сообщений: 16538
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    7 месяцев 1 день
  • Последний визит:
    2019-10-26 17:34:49

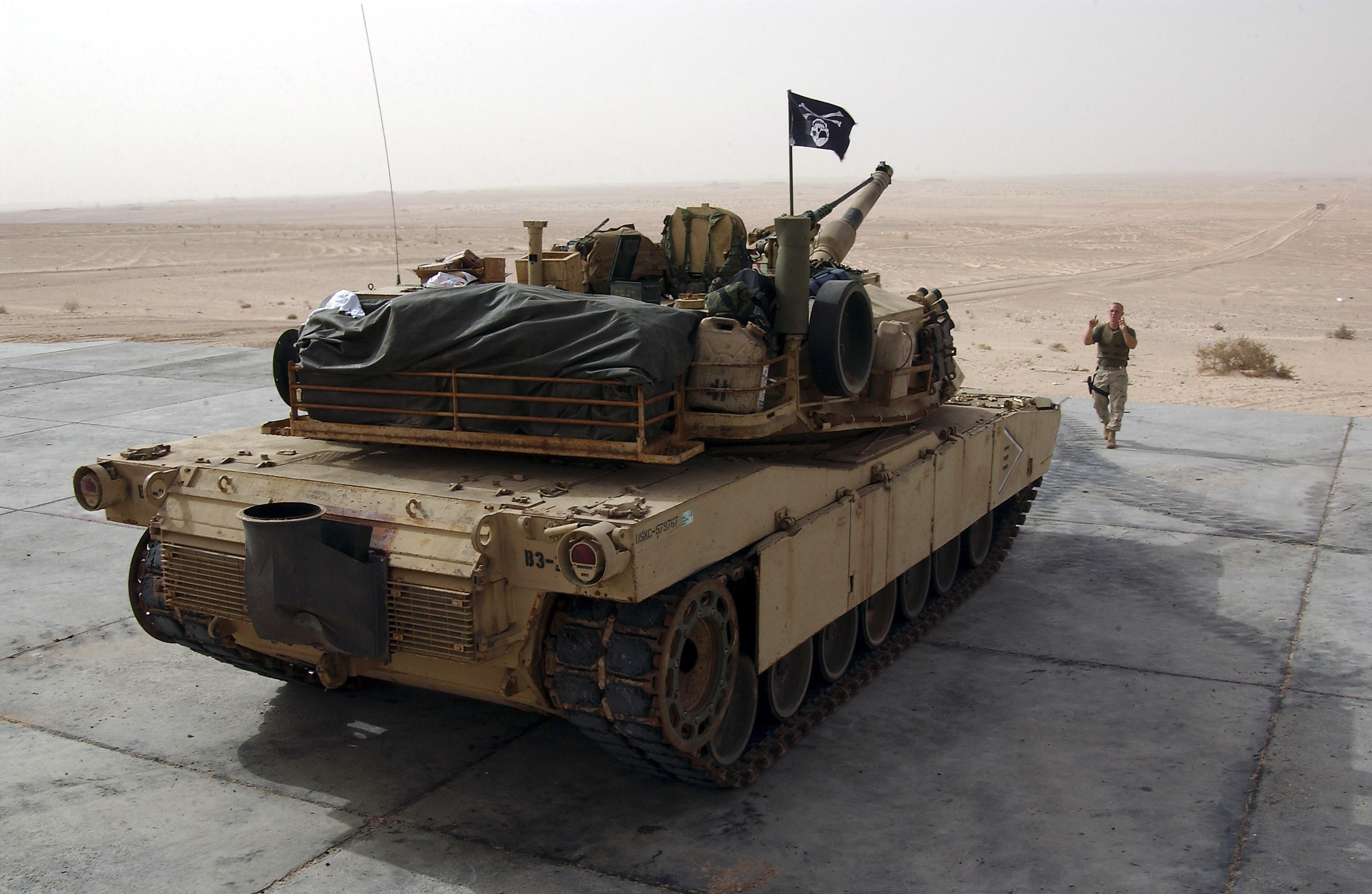

,,Веселый Роджер,,вверх ногами.Не моряки. :mad:

0

530

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 27130
  • Уважение: [+16/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 7 месяцев
  • Последний визит:
    Сегодня 03:40:56

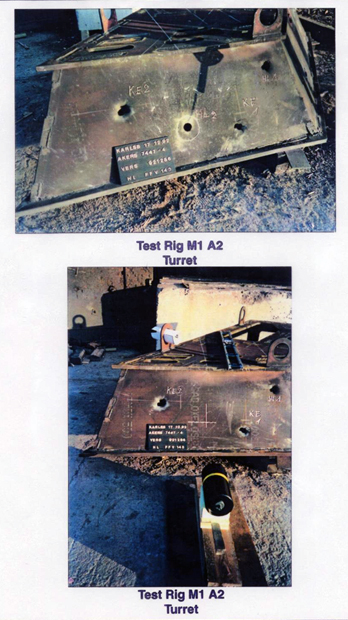

http://www.ointres.se/strv_ny-17.jpg
http://www.ointres.se/strv_ny-16.jpg

:crazyfun:

Швеция, обстрел М1А2, чем хз...

0

531

  • Автор: scout
  • свой человек
  • scout
  • Зарегистрирован: 2009-12-12
  • Приглашений: 0
  • Сообщений: 4991
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 42 [1982-11-15]
  • Провел на форуме:
    4 месяца 20 дней
  • Последний визит:
    2020-05-26 22:55:09

Test Rig M1A2 - типа имитатор башни?
А что на втором снимке?

0

532

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 27130
  • Уважение: [+16/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 7 месяцев
  • Последний визит:
    Сегодня 03:40:56
scout написал(а):

Test Rig M1A2 - типа имитатор башни?

да для обстрела башни во время испытаний в Швеции.

scout написал(а):

А что на втором снимке?

хз корпус видимо

0

533

  • Автор: Meskiukas
  • свой человек
  • Meskiukas
  • Откуда: Клайпеда
  • Зарегистрирован: 2010-08-16
  • Приглашений: 0
  • Сообщений: 9441
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 64 [1960-03-11]
  • Провел на форуме:
    4 месяца 21 день
  • Последний визит:
    2024-11-14 22:28:54
Wiedzmin написал(а):

да и лом думается перед рикошетом дырку сделает в такой тонкой плите, нет ?

И ОФС проломит и БОПС просверлит навылет.

0

534

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 27130
  • Уважение: [+16/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 7 месяцев
  • Последний визит:
    Сегодня 03:40:56

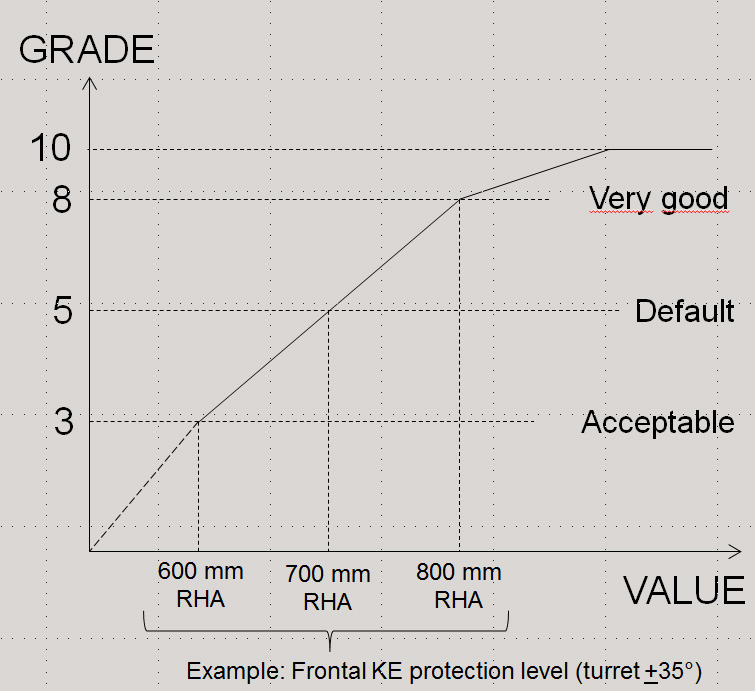

http://www.ointres.se/betyg.jpg

Leclerc   Skydd/Цverlevnad 3

Leopard 2 I Skydd/Цverlevnad 1

M1A2 Skydd/Цverlevnad 2

"Skydd/Цverlevnad" это защита/выживаемость, эти "очки" выставлены в соответствии с этой таблицой  ? кто нибудь знает ?

0

535

  • Автор: scout
  • свой человек
  • scout
  • Зарегистрирован: 2009-12-12
  • Приглашений: 0
  • Сообщений: 4991
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 42 [1982-11-15]
  • Провел на форуме:
    4 месяца 20 дней
  • Последний визит:
    2020-05-26 22:55:09
Wiedzmin написал(а):

Leclerc   Skydd/Цverlevnad 3
Leopard 2 I Skydd/Цverlevnad 1
M1A2 Skydd/Цverlevnad 2

1 это 600 а 3 это 800 или наоборот?

0

536

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 27130
  • Уважение: [+16/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 7 месяцев
  • Последний визит:
    Сегодня 03:40:56
scout написал(а):

1 это 600 а 3 это 800 или наоборот?

3 это 600 в пределах +- 35гр по таблице(если она вобще с чем нибудь связана, да и что она показывает не особо понятно), все остальное ниже, перевода нормального нету, текста тоже, как оценивалась защита не ясно.

Отредактировано Wiedzmin (2013-11-01 23:48:13)

0

537

  • Автор: scout
  • свой человек
  • scout
  • Зарегистрирован: 2009-12-12
  • Приглашений: 0
  • Сообщений: 4991
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 42 [1982-11-15]
  • Провел на форуме:
    4 месяца 20 дней
  • Последний визит:
    2020-05-26 22:55:09
Wiedzmin написал(а):

3 это 600 в пределах +- 35гр по таблице(если она вобще с чем нибудь связана, да и что она показывает не особо понятно), все остальное ниже, перевода нормального нету, текста тоже, как оценивалась защита не ясно.

Так значит француз самое говно а немец круче всех.

0

538

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 27130
  • Уважение: [+16/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 7 месяцев
  • Последний визит:
    Сегодня 03:40:56
scout написал(а):

Так значит француз самое говно а немец круче всех.

3 это хорошо(приемлемо если по таблице), 1 это плохо, немец худший, еще раз, не советую цепляться к этим показателям, не ясно что это ваще и для чего...

Отредактировано Wiedzmin (2013-11-01 23:58:32)

0

539

  • Автор: scout
  • свой человек
  • scout
  • Зарегистрирован: 2009-12-12
  • Приглашений: 0
  • Сообщений: 4991
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 42 [1982-11-15]
  • Провел на форуме:
    4 месяца 20 дней
  • Последний визит:
    2020-05-26 22:55:09
Wiedzmin написал(а):

3 это хорошо(приемлемо если по таблице), 1 это плохо, немец худший, еще раз, не советую цепляться к этим показателям, не ясно что это ваще и для чего...

Не понял:
600 - приемлемо
700 - по умолчанию
800 - очень хорошо
так леклерк 600 а леопард 800, как же 1 плохо и 3 хорошо?

0

540

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    2024-11-21 07:17:23
scout написал(а):

так леклерк 600 а леопард 800

Наоборот. Хотя ПМСМ очень много для Леклерка, М1А2 как раз совпадает с теми даными что по сети лазят.

0

Страница:   1 … 16 17 18 19 20 … 30

Вы здесь » СИЛА РОССИИ. Форум сайта «Отвага» (www.otvaga2004.ru) » Бронетанковая техника » Бронетехника США и Канады - 3
