там это где? в Гермесе первая ступень что ли? - ну тогда значит не Краснополь прикрутили к бустеру, а Китолов-Грань
В смысле первая? Это ебоприпас у него такой. Собсна, на изображениях было видно, что бах там довольно самобытный.
Украинские военные ведут огонь нарезными американскими минами M1101
из советского 120-мм орудия 2Б16 «Нона-К».
Вообще не удивительно «Нона-К» разрабатывалось для ДШБ ,
и должно было стрелять всеми минами стран нато.
Я думаю и ХОСТА тоже может.
Отредактировано PawelTu (2023-02-19 23:56:47)

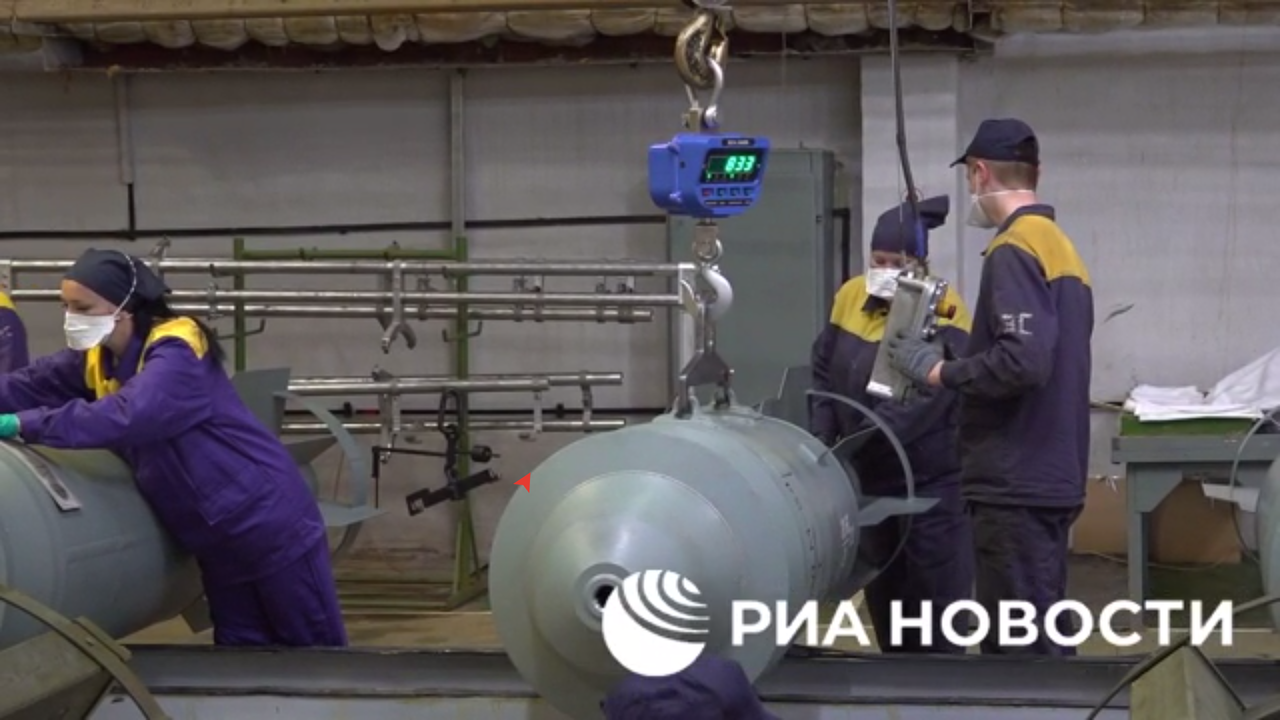

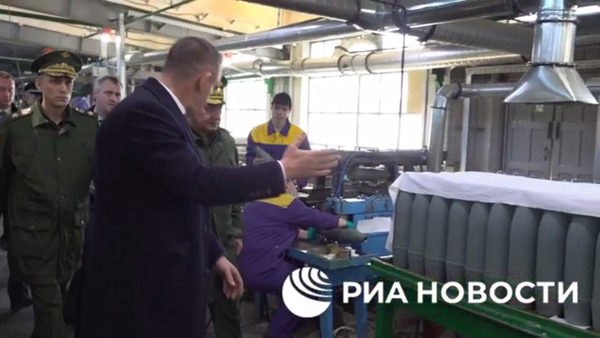

РИО НОВОСТИ Шойгу проверил ход выполнения гособоронзаказа на предприятиях в Нижегородской области, где производят боеприпасы.
Также министр провел совещание с руководством предприятий и органов военного управления, обратил внимание на график выполнения гособоронзаказа.
Катана для цезаря, говорят про дальность 45 км и рассеивание в пределах 5 метров.
Применение краснополя-м.
ну и скрины, на текст, наверно, лучше внимание не обращать.
Подразделениям Вооруженных сил России в район населенного пункта Каменское прибыли высокоточные боеприпасы, рассказал РИА Новости командир подразделения ВС РФ.
"Нашим подразделениям, дислоцированным на участке фронта в районе населенного пункта Каменское, поступила партия высокоточных боеприпасов. Количество их достаточное для создания крайне неблагоприятных условий для противника на этом участке фронта. В частности, речь идет о 152-миллиметровых высокоточных корректируемых артиллерийских боеприпасах "Краснополь" и 122-миллиметровых "Китолов-2М", - сказал командир подразделения ВС РФ.
Он пояснил, что данные боеприпасы будут использоваться для огневого поражения танков, боевых бронированных машин и живой силы противника до их введения в бой.
Шел 500 день СВО, а мне никто так и не сказал, почему снаряд от 2а65 не подходит к 2а36 (чисто геометрически разница минимальна) натовские пушки стреляют как м107 старым коротким так и Nammo ER.
почему снаряд от 2а65 не подходит к 2а36 (
Возможно, не утверждаю, дело в толщине стенок/прочности самого снаряда. При стрельбе полным зарядом, снаряд от 2а65 не выдержит нагрузок в стволе 2а36
Отредактировано Aaz (2023-07-16 11:52:50)
Шел 500 день СВО, а мне никто так и не сказал, почему снаряд от 2а65 не подходит к 2а36 (чисто геометрически разница минимальна) натовские пушки стреляют как м107 старым коротким так и Nammo ER.
разные давления в стволах орудий

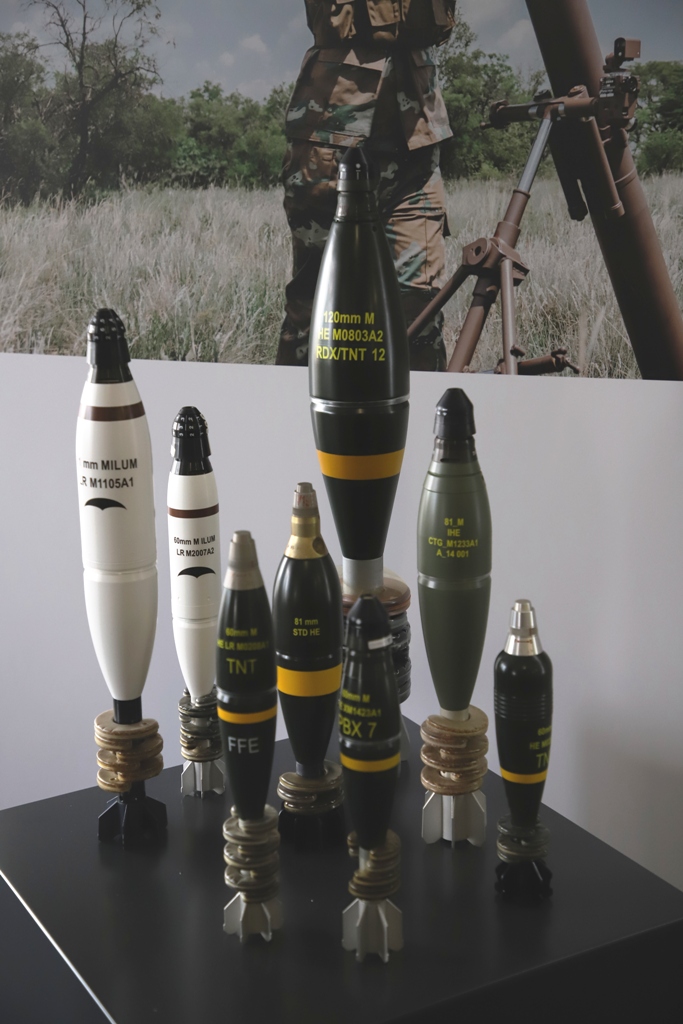

Немного про минометы
Производство минометных бомб - еще одна ключевая сфера деятельности RDM; увеличение поражающего действия и дальности действия не ограничивается только артиллерией, но также распространяется на то, что часто называют «пехотной артиллерией», а важность минометов в южноафриканской армии была подчеркнута в ходе демонстраций, проведенных на испытательном полигоне Оверберг, где проходили ADC 2019.
Путь очень похож на тот, что принят для артиллерии, предварительно сформированные фрагменты используются для улучшения характеристик; их известная масса и размеры, мы говорим о вольфрамовых сферах диаметром 3 мм, позволяют гораздо лучше контролировать конечные эффекты по сравнению с осколками, произведенными оболочкой бомбы, размеры которых могут постоянно варьироваться, следовательно, их скорость и смертельная дальность. RDM разработала новую линейку снарядов IHE-PFF, сохранив те же баллистические таблицы, что и для своей линейки боеприпасов IHE, что позволяет стрелять их смесью без изменения данных стрельбы.

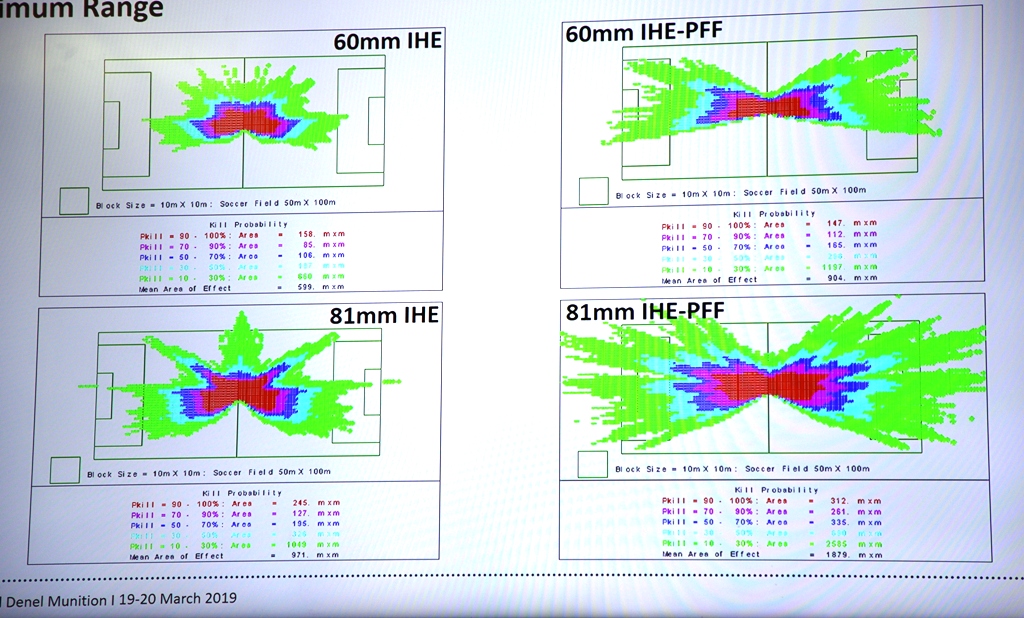

60-мм IHE-PFF, разработанный для Badger, имеет среднюю площадь поражения (MAE), сравнимую со средней площадью поражения (MAE) 81-мм осколочно-фугасного снаряда, причем последний калибр теперь также имеет снаряд IHE-PFF, который, в свою очередь, удваивает MAE по сравнению со старым. Последний также получил большую дальность с использованием 9 зарядов вместо 6-7, использовавшихся в прошлом, и это было продемонстрировано во время ADC2019 при стрельбе на дальность 7 км с максимальной дальностью 7100 метров.

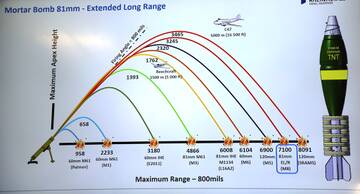

Для увеличенной дальности требуется оружие высокого давления, поэтому стрельба велась с использованием миномета Denel M8, который может выдерживать давление в патроннике 147,6 МПа, причем M8 полностью использует импульс благодаря стволу длиной 1455 мм.

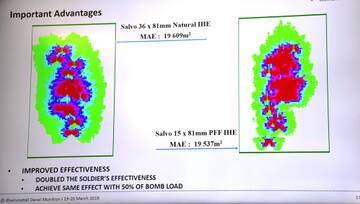

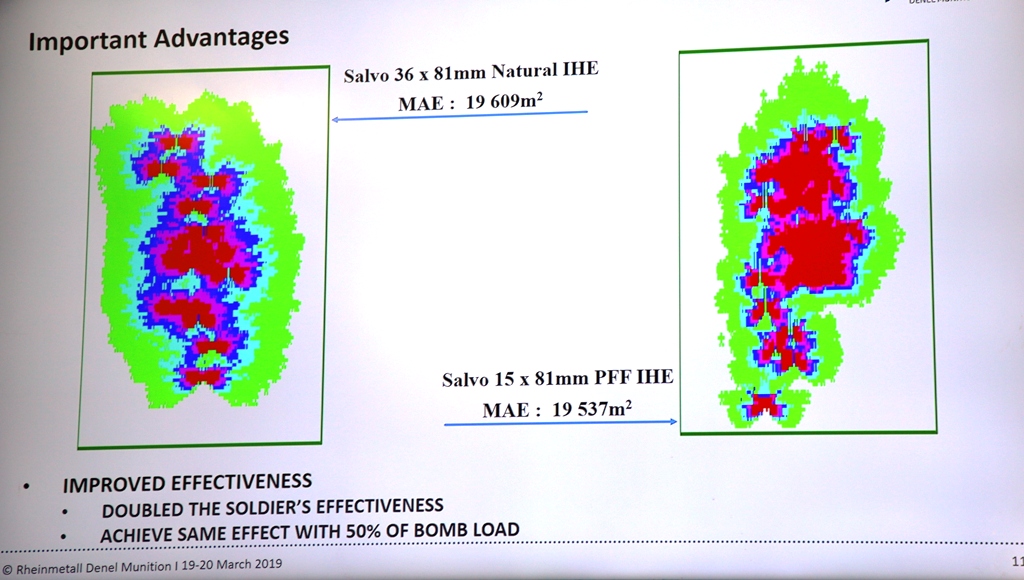

Использование снарядов IHE-PFF значительно снижает логистический след, данные, предоставленные RDM, показывают, что для покрытия MAE в 19 000 м2 подразделение должно выстрелить 35 81-мм снарядами IHE, а при использовании снарядов IHE-PFF это число упадет до 15, т.е. менее чем вдвое, что означает значительную экономию веса и объема, а также живой силы, меньшее количество минометов, способных нейтрализовать цель за то же время, используемое удвоенным вооружением.
И 60-мм, и 81-мм снаряды IHE-PFF еще не прошли полную квалификацию, и RDM рассчитывает завершить процесс квалификации через год.
Ну и схороню картинки
Старое про 105мм снаряды. Вот подобное бы в бмп3
Ссылка
турецкая оборонка представила комплект коррекции полета TGK для артснарядов https://topwar.ru/222719-sjurpriz-dlja- … jadov.html
Наиболее значимое место в турецкой армии занимают национальные артсистемы стандарта НАТО – САУ FIRTINA и буксируемая гаубица PANTER. Для них ведется разработка новых снарядов и средств высокоточного поражения целей, одним из которых стал комплект TGK. Как говорится в издании, он может устанавливаться и на 122-мм боеприпасы для РСЗО.
На данный момент TGK оснащаются 155-мм боеприпасы MKE MOD 274 HE ER TNT/BB, дальность стрельбы которыми составляет примерно 39 км. Разработчик утверждает, что комплект наведения в состоянии уменьшить круговое вероятное отклонение (КВО) до 50 м и ниже за счет того, что имеется возможность коррекции [полета снаряда] в двух измерениях.
турецкая оборонка представила комплект коррекции полета TGK для артснарядов https://topwar.ru/222719-sjurpriz-dlja- … jadov.html
Очень полезная штука. Не мешало бы прикупить у султана для использования с теми же градовскими ракетами
Не мешало бы прикупить у султана для использования с теми же градовскими ракетами
У нас в обще то своя такая разработка демонстрировалась лет 10 назад.
У нас в обще то своя такая разработка демонстрировалась лет 10 назад.
У нас много чего есть своего в единственном экземпляре, сами знаете. Главное ведь наладить массовое производство. И если у турок он готов к массовому выпуску то почему не закупить?
Очень полезная штука. Не мешало бы прикупить у султана для использования с теми же градовскими ракетами
А она не пррграмииуется стволом во время выстрела?
Основная причина этого состоит в том, что сила давления, прикладываемая механизмом стрельбы к боеприпасу во время огня, намного выше, чем сопротивление электроники наведения
- говорится в издании, имея в виду, что электронная начинка комплектов коррекции не выдерживала нагрузок, создаваемых в процессе выстрела.
То что появится в СВО даже сомнений нет
Очень полезная штука. Не мешало бы прикупить у султана для использования с теми же градовскими ракетами
Так-то у нас уже есть, да и не понятно, справится ли такая штука с 70кг ракетой. Хотя на фоне недавних новостей, это все уже и не важно.
А она не пррграмииуется стволом во время выстрела?
На торнаде- да, а вот на обычном граде явно будет этап с программированием насадкой на снаряд
Отредактировано Штепсель (2023-08-01 20:47:03)
Началось серийное производство новейших 152-миллиметровых самоходных артиллерийских установок «Коалиция-СВ».
Было бы странно делать такие заявления в случае отсутствия соответствующих боеприпасов в производстве. Наиболее интересен вопрос готовности боеприпасов с максимальной дальностью (70 км) и существовали ли они вообще?
Вот что мне удалось найти по этому вопросу:
https://rg.ru/2015/05/07/koalitsiya-site-anons.html
при испытании с экспериментальным снарядом российская САУ продемонстрировала рекордную дальность в 70 километров.
При стрельбе реактивным снарядом "Краснополь" САУ "Коалиция-СВ" установила негласный рекорд: цель на полигоне была поражена с дальности в 70 километров.
https://rg.ru/2023/07/04/sau-msta-s-v-h … metra.html
Заявляется, что во время полевых испытаний 152-мм самоходная установка 2С19 "Мста-С" выпустила такой снаряд (Краснополь-Д) на максимальную дальность в 43 км. Также отмечается, что САУ нового поколения "Коалиция-СВ", используя данный снаряд, может поражать противника уже на дистанциях в 70 км.
https://andrei-bt.livejournal.com/892579.html
УАС «Краснополь-Д»
Учитывая сравнительно малое кол-во САУ «Коалиция-СВ» и УАС «Краснополь-Д» в некоторой перспективе, важнейшее значение будет играть организация их совместного применения, обеспечение целеуказания и тактика.
Отредактировано Eвгeний (2023-08-11 12:16:38)
«Калашников» вдвое увеличит производство высокоточных боеприпасов
https://armstrade.org/includes/periodic … tail.shtml
Зачем США планируют поставить ВСУ снаряды с обеднённым ураном: Разбор Военной хроники
В новый пакет военной помощи от США украинской армии могут быть включены снаряды с сердечником из обеднённого урана. Как они могут быть применены и какие сложности есть с их использованием?
Когда США могут поставить эти снаряды?
О передаче бронебойных оперённых подкалиберных снарядов (БОПС) может быть объявлено в середине сентября. Предположительно, 120-мм боеприпасы для орудий танков М1А1 Abrams либо прибудут одновременно с американскими ОБТ, либо были отгружены заранее.
О каких снарядах идёт речь?
Скорее всего, ВСУ будут переданы снаряды M829A3 с сердечником из обеднённого урана. Эти боеприпасы создавались для поражения танков, оснащённых динамической защитой. Снаряды M829A3 армия США получила в 2003 году. При начальной скорости 1550 м/с такой снаряд способен пробить не менее 700 мм эквивалента катаной гомогенной брони (RHA) с дальности 2 км. Однако не исключено, что вместе с танками M1A1 могут быть поставлены как более старые снаряды M829A2, так и более новые M829A4 с повышенным бронепробитием.
Для чего ВСУ нужны эти снаряды?
Эффективная дальность стрельбы БОПС составляет порядка 2—3 тыс. м. Стрельба по наземным целям такими боеприпасами возможна, но неэффективна в силу их конструкции, габаритов и внутреннего наполнителя с минимальным количеством осколков.
Какие ограничения есть у ВСУ на применение таких снарядов?
Главное, что нужно понимать по поводу современного танкового боя, — это не дуэль танк против танка на расстоянии 1 км. Чтобы применять БОМС, экипажам ВСУ придётся выводить M1A1 Abrams из укрытий на максимально близкую дистанцию для выстрела. Из-за этого машины будут уязвимы для применения противотанковых ракет и артиллерии.
Примечательно, что поставка американских БОМС M829 анонсируется на фоне больших потерь ВСУ в бронетехнике, но подавляющая часть бронемашин под селом Работино, а также в районе Урожайного и Новодонецкого уничтожена не в прямом контактном бою.
Танки, БМП и бронеавтомобили либо подорвались на минах, либо были уничтожены вертолётами армейской авиации Ка-52 с дальности до 8 км, противотанковыми комплексами «Корнет» с дальности до 5 км или артиллерией с дальности 18—20 км. Так уничтожались не только советские танки ВСУ Т-64БВ и Т-72Б, но и зарубежные Leopard 2 и БМП M2 Bradley, а также британский Challenger 2 82-й ОДШБр.
Примечательно также, что британские танки были первыми боевыми машинами, для которых ВСУ получили снаряды с урановым сердечником L26A1 и L27A1. О них Военная хроника подробно рассказывала ранее. Однако применить эти боеприпасы ВСУ пока не смогли как из-за рельефа местности, на котором приходится действовать украинским танковым подразделениям, так и в силу других причин.
Каков итог?
Скорее всего, передача боеприпасов с урановым сердечником носит символический характер. Оснащение этими снарядами танков M1A1, вероятно, не приведёт к критическому перелому в боевых действиях. Для реального применения таких снарядов украинским войскам придётся использовать американские танки M1A1 практически вплотную к рубежам пуска ПТРК и проводить через минные поля на свой страх и риск.
https://t.me/milchronicles/2573
Отредактировано ДимитриUS (2023-09-06 13:16:28)
Немного про производство снарядов забугром.
Ссылка
DSEI 2023 – BAE Systems NGAA future artillery munitions: better performances, maximum flexibility, easy to produce at lower costs
13/09/2023
Paolo Valpolini
At DSEI 2023 BAE Systems unveiled its new NGAA, the acronym standing for Next Generation Adaptable Ammunition, this new round promising to revolutionise the world of 155 mm rounds addressing among other mass production issues, a key factor in today world
The Russia-Ukraine conflict highlighted the issue of ammunition stocks and of the limited production capacity by an industry tailored to a long peacetime period. BAE Systems launched a programme to develop its Next Generation Adaptable Ammunition, NGAA in short, that will address the production issue while also improving performances and growth potential, keeping also a close eye on compatibility and cost issues.Steve Cordew, Business Development and Strategy Director and Gavin Crimmings, Head of Engineering, at BAE Systems Land UK, explained the key bullets of the new family of ammunition that in perspective will replace the ageing L15 family in UK service, while looking at a much larger market.
The initiative profits of recent successes on the national and export markets. The key production issue is dealt with thanks to a comprehensive approach that aims at allowing the use of less specialised materiel that can be used by non-defence related industry, converting those into mass ammunition production facilities when the need arises. This has also to involve the supply chain, therefore moving off from defence-specific materiel going to commercially available one is one of the key aspects.
“We will produce the ammunition body using selected commercial steel, moving away from the specialised defence steel used until now, which will allow us to buy it from a much bigger number of suppliers,” BAE Systems speakers explained. EDR On-Line understood that to get as close as possible to the characteristics of the steel used in current ammunition production BAE Systems engineers will apply some different manufacturing methods, namely in the heat treatments. Moreover the NGAA will feature a single shell body, compared to the different ones used nowadays in the L15 family, which will considerably ease production and increase commonality.
Energetic materiel will also be the subject of a revolution; melt-cast composite explosives have good safety and performance characteristics, however their production is difficult to be scaled up as it requires specific skills and equipment “We are moving towards resonance acoustic mixing, RAM in short,” the speakers said, “which is a much faster process, taking down production times from hours to minutes, which increases agility while reducing cost and waste, this technology being better suited for high volume production.” New chemistry is being developed and later this year new announcements will be made by BAE Systems in that field, the aim being to develop a national production capacity.
The most noble part in an artillery round is the fuze. Here too the NGAA programme adopts a disruptive approach, as it will abandon mechanic fuses in favour of an all electronic e-Fuze that adopts complex weapons technologies. This shift will allow BAE Systems to rely on a robust supply chain of off-the shelf components. The e-Fuze will also be scalable, and could be applied to other calibres, such as the naval 5-inch or 127 mm one
EDR On-Line understood the shell will be capable to host modular loads, the most obvious ones being the High Explosive (HE) one based on next generation explosive filling, and the advanced illuminating and smoke payloads, which will feature programmable outputs. The latter will leverage the most advanced solutions in terms of multispectral screening and light producing materiel, such as the New Generation Red Phosphorus.
Modularity will also be applied to the rage extenders, the standard boat tail being replaceable by a base bleed tail increasing range up to 40 km when fired from a 52 calibre barrel, up to a rocket assisted propulsion (RA) module that brings range at over 65 km.
The NGAA will be totally compatible with existing Course Correction fuzes, hence accuracy will be ensured even when using RAP.
The adoption of new materiel and production methods will allow, as anticipated, non defence-related production facility to manufacture these rounds, should the need arise, the switch from peacetime to wartime production being relatively short, the adoption of off-the shelf components also considerably reducing lead time.
As said, competitiveness is a key issue, BAE Systems aiming at a cost reduction between 50% and 75% in the round, however the e-Fuze will probably be cost-neutral according to information provided to EDR On-Line.
BAE Systems is not looking only at today issues, such as production and costs. Its NGAA also aims to be future-proof, payload modularity opening doors, the new round featuring a potential for a range of non-lethal end effects in the electronic warfare, communications and navigation fields, maxing the 155 mm artillery ammunition a fast deployable small uncrewed system, other even more innovative payloads being potentially developed.
Артиллерийские боеприпасы будущего DSEI 2023 – BAE Systems NGAA: улучшенные характеристики, максимальная гибкость, простота производства при меньших затратах
13/09/2023
Паоло Вальполини
На выставке DSEI 2023 BAE Systems представила свой новый NGAA, аббревиатуру, обозначающую адаптируемые боеприпасы следующего поколения. Этот новый патрон обещает произвести революцию в мире 155-мм патронов, решая, среди прочего, проблемы массового производства, что является ключевым фактором в современном мире
Российско-украинский конфликт высветил проблему запасов боеприпасов и ограниченных производственных мощностей отрасли, рассчитанной на длительный период мирного времени. Компания BAE Systems запустила программу по разработке адаптируемых боеприпасов следующего поколения, сокращенно NGAA, которая позволит решить проблему производства, одновременно улучшая характеристики и потенциал роста, а также внимательно следя за вопросами совместимости и стоимости.Стив Кордью, директор по развитию бизнеса и стратегии, и Гэвин Криммингс, глава инженерного отдела BAE Systems Land UK, рассказали о ключевых патронах нового семейства боеприпасов, которые в перспективе заменят устаревающее семейство L15 на вооружении в Великобритании, при этом рассматривая гораздо более широкий рынок.
Инициатива опирается на недавние успехи на национальном и экспортном рынках. Ключевой производственный вопрос решается благодаря комплексному подходу, направленному на то, чтобы разрешить использование менее специализированных материалов, которые могут быть использованы промышленностью, не связанной с обороной, и при необходимости переоборудовать их в предприятия по массовому производству боеприпасов. Это также должно касаться цепочки поставок, поэтому переход от материалов, предназначенных для обороны, к коммерчески доступным является одним из ключевых аспектов.
нажмите на изображение, чтобы увеличить
“Мы будем изготавливать корпус боеприпаса из отборной промышленной стали, отказываясь от специализированной оборонной стали, используемой до сих пор, что позволит нам закупать ее у гораздо большего числа поставщиков”, - пояснили представители BAE Systems. В EDR On-Line поняли, что для того, чтобы максимально приблизиться к характеристикам стали, используемой в современном производстве боеприпасов, инженеры BAE Systems будут применять несколько других методов производства, а именно термообработку. Кроме того, NGAA будет иметь единый корпус по сравнению с различными моделями, используемыми в настоящее время в семействе L15, что значительно упростит производство и повысит универсальность.Энергетические материалы также станут предметом революции; композитные взрывчатые вещества, отлитые из расплава, обладают хорошими характеристиками безопасности и эксплуатационных характеристик, однако их производство трудно масштабировать, поскольку оно требует определенных навыков и оборудования. “Короче говоря, мы переходим к резонансному акустическому микшированию, RAM, - говорили выступающие, - что является гораздо более быстрым процессом, сокращающим время производства с нескольких часов до нескольких минут, что повышает гибкость при одновременном снижении затрат и отходов, поскольку эта технология лучше подходит для крупносерийного производства”. Разрабатывается новая химия, и позже в этом году BAE Systems сделает новые заявления в этой области, цель состоит в том, чтобы развить национальный производственный потенциал.
Самая благородная деталь в артиллерийском снаряде - это взрыватель. Здесь программа NGAA также применяет прорывной подход, поскольку она откажется от механических взрывателей в пользу полностью электронных, использующих сложные оружейные технологии. Этот сдвиг позволит BAE Systems полагаться на надежную цепочку поставок готовых компонентов. Электронный взрыватель также будет масштабируемым и может быть применен к другим калибрам, таким как морской 5-дюймовый или 127-мм
В EDR On-Line поняли, что оболочка будет способна размещать модульные заряды, наиболее очевидными из которых являются бризантно-взрывчатые (HE) на основе взрывчатого вещества следующего поколения, а также усовершенствованные осветительные и дымовые полезные заряды, которые будут оснащены программируемыми выходами. В последнем будут использованы самые передовые решения в области многоспектрального скрининга и светопроизводящих материалов, таких как Красный фосфор нового поколения.
Модульность также будет применена к удлинителям rage, стандартное хвостовое оперение лодки будет заменено базовым выпускным оперением, увеличивающим дальность стрельбы до 40 км при стрельбе из ствола 52 калибра, вплоть до модуля реактивной тяги (RA), который обеспечивает дальность более 65 км.
NGAA будет полностью совместим с существующими взрывателями коррекции курса, следовательно, точность будет обеспечена даже при использовании RAP.
Внедрение новых материалов и методов производства позволит, как ожидается, производственным предприятиям, не связанным с обороной, производить эти патроны, если возникнет необходимость, переход от производства мирного времени к производству военного времени будет относительно коротким, а использование готовых компонентов также значительно сократит время выполнения заказа.
Как уже говорилось, конкурентоспособность является ключевым вопросом, BAE Systems нацелена на снижение затрат на 50-75% в течение раунда, однако, согласно информации, предоставленной EDR On-Line, электронный взрыватель, вероятно, будет экономически нейтральным.
BAE Systems рассматривает не только текущие проблемы, такие как производство и затраты. Его NGAA также нацелен на будущее, модульность полезной нагрузки открывает новые возможности, новый снаряд обладает потенциалом для целого ряда нелетальных конечных эффектов в области радиоэлектронной борьбы, связи и навигации, превращая 155-мм артиллерийские боеприпасы в быстро развертываемую малогабаритную неуправляемую систему, а другие, еще более инновационные полезные нагрузки потенциально могут быть развитый.
С Partner 2023
Что-то подкалиберное, ну и местный аналог PGK по всей видимости
про танковые снаряды, но тему похожую не нашел:
Главком СВ ВС РФ генерал армии Салюков в предпраздничном интервью "Красной Звезде" рассказал, шо на танках Т-90М "Прорыв-3" уже применяются в СВО новые осколочно-шрапнельные (часто зовут осколочно-пучковыми) снаряды 3ВОФ128 "Тельник".
Расскажем про него пару слов (в этом посте - пару, в следующем - поболее). На картинках вы видите чертеж, макет в разрезе и компьютерное изображение "Тельника". Это снаряд, который, в перспективе, должен заменить в БК танков Т-14, Т-90М, и модернизированных машин (вроде Т-80БВМ и Т-72Б3М) осколочно-фугасный 3ОФ26.
Больше букф далее
⬇️⬇️⬇️⬇️⬇️⬇️
https://t.me/pozivnoy_kazman/5359
===============
3ВОФ128 "Тельник" - это многофункциональный снаряд, которого нашим танкистам давно не хватало. Да, еще в начале 90-х на некоторых типах машин вводился снаряд "Айнет", но пользоваться им было не очень удобно, да и представлял он собой модернизацию ОФС на дистанционный подрыв, а не новый снаряд, и был немалой редкостью. По плану разработки перспективного боекомплекта, "Тельник" должен был быть готов к производству уже в 2014г, но несколько задержался (на Т-14 он уже достаточно давно использовался, дольше развертывали производство и адаптировали к СУО танков предыдущего поколения).
Собственно говоря, снаряд сам по себе применяться не может, а требует и аппаратуры на танке, то есть это комплекс из снаряда и аппаратуры. Его основой является танковая аппаратура управления подрывом осколочно-шрапнельного снаряда в составе: танкового баллистического вычислителя (ТБВ), адаптированного к новому типу выстрела и его баллистике, индукционного блока ввода информации (БВИ) в сам боеприпас и стыковочного устройства (СУ), а также собственно 125 мм танковый выстрел 3ВОФ128 со снарядом осколочного типа с воздушным подрывом на траектории.
Могущество действия нового выстрела обеспечивается за счет поражения цели из верхней полусферы воздействием на нее комбинированного осколочного поля, состоящего из осколков незаданного дробления (всего осколков более 0.5г формируется 2500, средняя скорость 1200м/с), а также готовых поражающих элементов (их там 450, масса ГПЭ - 3г, форма - цилиндрический "ролик"), образующих аксиальный поток осколков, компенсирующий имеющиеся в танке ошибки стрельбы по дальности. Общая масса метаемых в осевом направлении осколков - 5.4кг, угол раствора конуса - 30 градусов! Мало не покажется, решето будет.
Высокая эффективность танкового вооружения с данным комплексом дистанционного подрыва подтверждена результатами выполнения ОКР "Тельник", зафиксировавшими повышение вероятности поражения целей типа ПТРК на дальностях до 3 км в 6-8 раз по отношению к стрельбе штатным ОФС 3ОФ26, и далее рост эффективности только увеличивается, точнее, падает у ОФС.
Пару слов об устройстве. В носу находится электронный программируемый контактно-дистанционный взрыватель, за ним - привинтная головка, за ней находится блок готовых осколков, массой около 1.6кг с 450 ГПЭ, затем уже тело снаряда с зарядом ВВ (более 3кг А-IX-2). У американского 120мм М830А1 порядка 1кг ВВ, но зато начальная скорость в 1.5 раза выше и баллистика. Его таки нельзя считать полным аналогом - это подкалиберный кумулятивно-осколочный с дистанционным подрывом. А по факту он и как кумулятивный совсем не айс, и как осколочный - не супер, так как из универсальных решений обычно получается всякое F-35😉.
Масса снаряда "Тельник", как и у обычного ОФС, 23кг, начальная скорость - 850м/с, дальность прямого выстрела также не отличается от ОФС. Снаряд выполнен в обводах и массе штатного осколочно-фугасного танкового снаряда ЗОФ26.
"Тельник" является многофункциональным, и, в зависимости от введенной установки взрывателя, имеет следующие виды действия:
- траекторный разрыв на подлете к цели (в упрежденной точке) с поражением цели осевым потоком готовых поражающих элементов ГПЭ;
- траекторный разрыв над целью с поражением цели круговым полем осколков корпуса;
- ударный наземный разрыв с установкой на мгновенное (осколочное) действие;
- ударный наземный разрыв с установкой на осколочно-фугасное действие (малое замедление);
- ударный наземный разрыв с установкой на проникающе-фугасное действие (большое замедление).
В перспективе "Тельник" может полностью заменить штатный снаряд ЗОФ26 в боекомплектах современных и перспективных отечественных танков. Хотя ОФСов на всю планету еще заготовлено, так шо кончатся не скоро, да и ценник разный у 26-го и 128-го.
Да, и это не единственный выстрел из "перспективного" набора, переезжающий на Т-90М, и, в перспективе скорой, на другие машины. О чем мы как-то раз уже писали...
https://t.me/pozivnoy_kazman/5362
про танковые снаряды, но тему похожую не нашел:
Так она в бронетанковом)
про танковые снаряды, но тему похожую не нашел:
Главком СВ ВС РФ генерал армии Салюков в предпраздничном интервью "Красной Звезде" рассказал, шо на танках Т-90М "Прорыв-3" уже применяются в СВО новые осколочно-шрапнельные (часто зовут осколочно-пучковыми) снаряды 3ВОФ128 "Тельник".
Расскажем про него пару слов (в этом посте - пару, в следующем - поболее). На картинках вы видите чертеж, макет в разрезе и компьютерное изображение "Тельника". Это снаряд, который, в перспективе, должен заменить в БК танков Т-14, Т-90М, и модернизированных машин (вроде Т-80БВМ и Т-72Б3М) осколочно-фугасный 3ОФ26.
Больше букф далее
⬇️⬇️⬇️⬇️⬇️⬇️https://t.me/pozivnoy_kazman/5359
===============3ВОФ128 "Тельник" - это многофункциональный снаряд, которого нашим танкистам давно не хватало. Да, еще в начале 90-х на некоторых типах машин вводился снаряд "Айнет", но пользоваться им было не очень удобно, да и представлял он собой модернизацию ОФС на дистанционный подрыв, а не новый снаряд, и был немалой редкостью. По плану разработки перспективного боекомплекта, "Тельник" должен был быть готов к производству уже в 2014г, но несколько задержался (на Т-14 он уже достаточно давно использовался, дольше развертывали производство и адаптировали к СУО танков предыдущего поколения).
Собственно говоря, снаряд сам по себе применяться не может, а требует и аппаратуры на танке, то есть это комплекс из снаряда и аппаратуры. Его основой является танковая аппаратура управления подрывом осколочно-шрапнельного снаряда в составе: танкового баллистического вычислителя (ТБВ), адаптированного к новому типу выстрела и его баллистике, индукционного блока ввода информации (БВИ) в сам боеприпас и стыковочного устройства (СУ), а также собственно 125 мм танковый выстрел 3ВОФ128 со снарядом осколочного типа с воздушным подрывом на траектории.
Могущество действия нового выстрела обеспечивается за счет поражения цели из верхней полусферы воздействием на нее комбинированного осколочного поля, состоящего из осколков незаданного дробления (всего осколков более 0.5г формируется 2500, средняя скорость 1200м/с), а также готовых поражающих элементов (их там 450, масса ГПЭ - 3г, форма - цилиндрический "ролик"), образующих аксиальный поток осколков, компенсирующий имеющиеся в танке ошибки стрельбы по дальности. Общая масса метаемых в осевом направлении осколков - 5.4кг, угол раствора конуса - 30 градусов! Мало не покажется, решето будет.
Высокая эффективность танкового вооружения с данным комплексом дистанционного подрыва подтверждена результатами выполнения ОКР "Тельник", зафиксировавшими повышение вероятности поражения целей типа ПТРК на дальностях до 3 км в 6-8 раз по отношению к стрельбе штатным ОФС 3ОФ26, и далее рост эффективности только увеличивается, точнее, падает у ОФС.
Пару слов об устройстве. В носу находится электронный программируемый контактно-дистанционный взрыватель, за ним - привинтная головка, за ней находится блок готовых осколков, массой около 1.6кг с 450 ГПЭ, затем уже тело снаряда с зарядом ВВ (более 3кг А-IX-2). У американского 120мм М830А1 порядка 1кг ВВ, но зато начальная скорость в 1.5 раза выше и баллистика. Его таки нельзя считать полным аналогом - это подкалиберный кумулятивно-осколочный с дистанционным подрывом. А по факту он и как кумулятивный совсем не айс, и как осколочный - не супер, так как из универсальных решений обычно получается всякое F-35😉.
Масса снаряда "Тельник", как и у обычного ОФС, 23кг, начальная скорость - 850м/с, дальность прямого выстрела также не отличается от ОФС. Снаряд выполнен в обводах и массе штатного осколочно-фугасного танкового снаряда ЗОФ26.
"Тельник" является многофункциональным, и, в зависимости от введенной установки взрывателя, имеет следующие виды действия:
- траекторный разрыв на подлете к цели (в упрежденной точке) с поражением цели осевым потоком готовых поражающих элементов ГПЭ;
- траекторный разрыв над целью с поражением цели круговым полем осколков корпуса;
- ударный наземный разрыв с установкой на мгновенное (осколочное) действие;
- ударный наземный разрыв с установкой на осколочно-фугасное действие (малое замедление);
- ударный наземный разрыв с установкой на проникающе-фугасное действие (большое замедление).
В перспективе "Тельник" может полностью заменить штатный снаряд ЗОФ26 в боекомплектах современных и перспективных отечественных танков. Хотя ОФСов на всю планету еще заготовлено, так шо кончатся не скоро, да и ценник разный у 26-го и 128-го.
Да, и это не единственный выстрел из "перспективного" набора, переезжающий на Т-90М, и, в перспективе скорой, на другие машины. О чем мы как-то раз уже писали...
https://t.me/pozivnoy_kazman/5362Подпись автора
МЕЛКОБРИТАНИЯ ДОЛЖНА БЫТЬ УНИЧТОЖЕНА!!!
Тельник это выстрел для танков оснащенных системой Айнет!?
Тельник это выстрел для танков оснащенных системой Айнет!?
Вроде совсем нет.
Возможные пути повышения эффективности осколочно-фугасных боеприпасов.
Ссылка

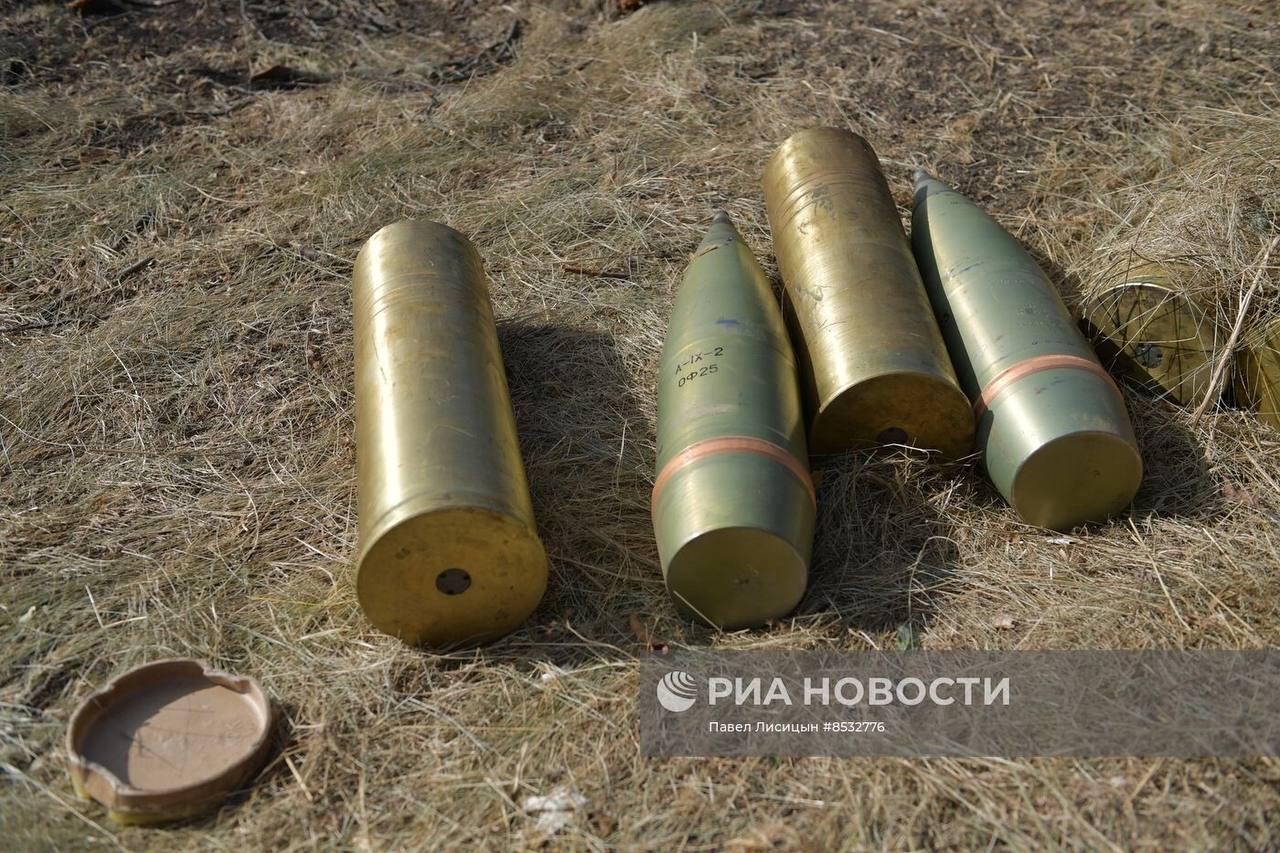

новые выстрелы 152?
новые выстрелы 152?
На нем вроде оф25 написано.
