Зоркие «кошки»
Российские авиационные радары разработки НИИП им. В.В. Тихомирова
Вряд ли найдется среди военных и авиационных экспертов человек, который подвергнет сомнению ту уникальную роль, которую играет в истории отечественных вооружений НИИ приборостроения им. В.В. Тихомирова (г. Жуковский), чьими радарами сегодня оснащаются порядка 70% всех российских истребителей, имеющихся в Вооруженных силах РФ и поставляемых на экспорт.
Специалисты предприятия, основанного 1 марта 1955 г. известным отечественным ученым в области радиолокации и автоматики, создателем первой отечественной авиационной радиолокационной станции (РЛС) Виктором Васильевичем Тихомировым, разработали и поставили на серийное производство доказавшие свою высокую эффективность в реальных боевых действиях ЗРК серий «Куб» («Квадрат») и «Бук», а также прославились во всем мире своими инновационными разработками в области авиационной радиолокации с электронным сканированием луча, включая первую в мире самолетную БРЛС с фазированной антенной решеткой (ФАР) системы управления вооружением (СУВ) «Заслон» уникального перехватчика МиГ-31.
Значительную долю работ предприятия занимают радары для СУВ самолетов семейства Су-27/Су-30, совершенствование которых продолжается. «На сегодня различных вариантов Су-27 создано не менее пятидесяти, и модернизация самолета продолжится, судя по всему, минимум до 2020 года», – подчеркнул в своем интервью начальник комплексного НИО по разработке бортовых СУВ и РЛСУ – главный конструктор НИИП им. В.В. Тихомирова Владимир Таганцев.
Поделиться32016-01-12 12:24:53
Киевский "Радар" оказывается много чего делал по РЛС в 80-ые годы:
В 80-е годы ОКБ выполнило 28 опытно-конструкторских работ (ОКР), 15 из которых были выполнены СКБ. К числу особо важных ОКР по разработке конструкторско-технологической документации, изготовлению опытных образцов, проведению межведомственных лабораторных и государственных испытаниям по бортовым МНРЛС следует отнести следующие работы:
- «Буран-2» («Дивергенция») – разработка бортовых метеонавигационных РЛС для самолетов магистральных авиалиний ТУ-204, ИЛ-96 (1983 г.);
- «Контур МВЛ» – разработка малогабаритных РЛС для самолетов местных воздушных линий (1983 г.);
- «Предложение» – разработка технических предложений по пилотажно-навигационным комплексам для перспективных самолетов гражданской авиации (1983 г.);
- «Буран-1» – разработка радиолокационного комплекса «Буран-72» (72П) для самолетов АН-72 (1983 г.);
- «РЭК ОПВ-77» – разработка, изготовление опытных образцов радиоэлектронного комплекса обзора, прицеливания и вождения для самолета АН-77 (1986 г.);
- «Сигма» – разработка базового унифицированного имитатора перспективной базовой МНРЛС (1984 г.);
- «Буран-72П» – разработка РЛК «Буран-72П», предназначенного для работы в составе комплекса «Черника» для самолета АН-72П (1985 г.);
- «П» («Прорыв») – участие в создании комплекса «П» («Прорыв») объекта 88 в части РЛК «Буран-72Н», сопрягаемого с ПНК «Черешня» самолета АН-71 (1985 г.);
- РЭК-77, РЛС-77Т – разработка и изготовление радиолокационного комплекса, предназначенного для обеспечения выполнения прицельно-навигационных задач для самолетов АН-77 и РЛС для самолета АН-74Т (1985 г.);
- «Буран-99», НИР «Соответствие-2» – разработка модификации РЛК «Буран», предназначенного для установки на вертолет МИ-26 (1985 г.);
- «Буран-85-114» – разработка МНРЛС «Буран 85-114», предназначенной для установки на самолет ИЛ-114 (1986 г.);
- «Буран-74» – разработка модификации РЛК «Буран», предназначенного для установки на самолет АН-74 полярной авиации (1986 г.);
- «Буран 85-42» – разработка МНРЛС 85-42, предназначенной для установки на самолет АН-42 (1987 г.).
И если последний пункт содержит ошибку и читать надо не АН-42, а А-42. Имелся в виду, скорее всего, Бериевский "Альбатрос" в версии А-42, то что такое Ан-77 было бы интересно узнать.
Поделиться42019-06-16 19:29:12
Более подходящей темы не нашел. РАФАЭЛь представит в Париже новый подвесной контейнер.
Поделиться62025-01-17 07:34:27
Страничка истории от Павла Плунского. Об автопилоте
65 лет назад, в январе 1960-го, в ОКБ Сухого начались заводские летные испытания опытных экземпляров автопилота АП-28. Он разрабатывался с 1949 года в ОКБ-118 (ныне – МНПК «Авионика») как основное средство автоматизации режимов полета для различных типов самолетов. Приказом МАП №148 от 17 апреля 1957 года предусматривалась его установка на Су-7 и Т-3, но в связи с необходимостью дополнительных доработок аппаратуры работы сильно затянулись, и до этапа натурных испытаний АП-28 непосредственно на самолетах ОКБ Сухого подошли только к началу 1960-го.
Первым был подготовлен опытный самолет С-41. Фактически это был первый серийный экземпляр Су-7 производства завода №126 (№01-01), полученный из Комсомольска-на-Амуре еще в сентябре 1957-го. Исходно он предназначался для испытаний нового оптико-радиолокационного прицела «Штурм», а также нового форсированного варианта двигателя. 12 января 1960 года Н.М. Крылов выполнил облет самолета после доработок, и к маю на нем завершили этап заводских испытаний автопилота. Помимо Крылова, полеты выполняли летчик ОКБ Е.К. Кукушев и испытатели ЛИИ.
Летом 1960-го к испытаниям АП-28 подключили и Т-3: в июне был облетан опытный Т43-10, но работы на нем продлились недолго – уже в декабре этот самолет был потерян в аварии. В дальнейшем работы по АП-28 проводились на опытных самолетах С22-1 (первом Су-7Б) и Т-43 №03-07 (одном из Су-9), на которых в 1961 году были успешно завершены его госиспытания. По результатам этих работ АП-28 был рекомендован в серию для обоих типов машин.
На истребителях-бомбардировщиках АП-28 внедрили в серийное производство в 1962 году начиная с модификации Су-7БМ (на фото) – в варианте АП-28И-1. А на Су-9 это сделать так и не успели в связи с завершением выпуска таких самолетов – в серию он пошел уже только на Су-11 (в варианте АП-28Ж-1Б). https://t.me/takeoff_ru/636
Поделиться82025-02-08 13:56:07

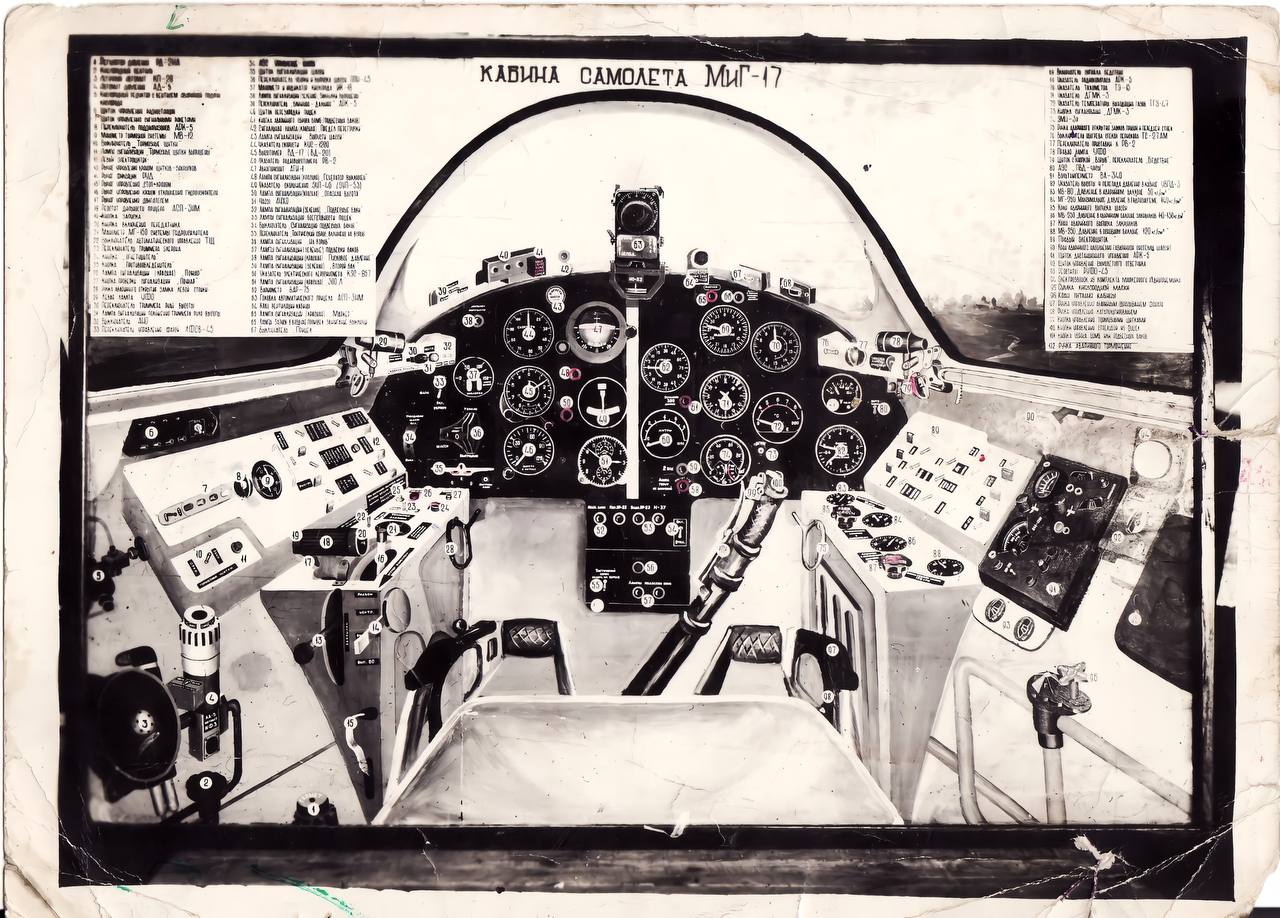

Кабина МиГ-17 была оснащена новыми приборами и системами, которые улучшали летные характеристики и боевые возможности самолета:
РЛС РП-1 "Изумруд"
Эта бортовая радиолокационная станция (РЛС) позволяла обнаруживать и сопровождать воздушные цели на расстоянии 11км. в сложных метеоусловиях. Стал важным шагом в развитии советской авиационной техники. Его установка на МиГ-17 значительно повысила боевые возможности самолета, сделав его более конкурентоспособным на поле боя. Этот радар стал основой для дальнейших разработок в области бортовых радиолокационных систем, которые использовались на последующих моделях советских истребителей.
На МиГ-17 устанавливалось катапультируемое кресло разработки ОКБ А.И. Микояна со шторкой для защиты летчика от набегающего потока на повышенных скоростях.
На исходном варианте МиГ-17 устанавливалось несколько модернизированное оборудование самолета МиГ-15бис, включая прицел АСП-3НМ, позднее был установлен усовершенствованный прицел АСН-3ВМ. После 1953г. на вновь строящихся МиГ-17 использовался радиолокационный дальномер СРД-1М "Квант", обеспечивающий измерение дальности в диапазоне 295-1175 м и работающий совместно с прицелом АСП-4Н "Снег"
Автомат парашюта КАП-3 ( ППК-У)
Комбинированный автомат парашютный. На современных катапультных креслах используются различные парашютные системы, которые срабатывают в определенной последовательности. Все они включают парашютные полуавтоматы, предназначенные для активации устройств, раскрывающих парашютную систему или запускающих механизмы катапультирования на заданной высоте или через определенное время. Отечественный парашютный прибор типа КАП-3 спас много человеческих жизней и получил большую популярность как в нашей стране, так и за рубежом. https://t.me/pronebooo/1783
