Ну ничо себе какая у маленькой антеннки система подавления боковых лепестков, да и основной прям взяли и обрезали на +-24. Волшебным ножом для резки ЭМИ.

Почему ГЛОНАСС так плохо работает? #учебка

Довольно часто слышу от дроноводов претензию, что ГЛОНАСС говно и надо его выключать в приёмниках, иначе ничего не работает.

На картинке - частотная характеристика очень неплохой, брендовой, двухдиапазонной СНС антенны.
Если кто не в курсе, у GPS основная частота 1,575 ГГц, а у ГЛОНАСС это 1,602 ГГц.

Так вот, мы видим, что антенна явно изготовлена с упором на GPS частоту, а на ГЛОНАСС частоте её чувствительность на 10 дБ (в 3 раза) хуже.

Ежели китайцы впаяли в плату вашего приёмника однодиапазонный патч (который раза в 3 дешевле, раз в 10 распространённей и визуально неотличим от двухдиапазонного), то второй пипки чувствительности там не будет вовсе и частоты ГЛОНАСС будут приниматься еле-еле.
Соответственно, погрешности по каналу ГЛОНАСС будут в разы больше GPSных.
А т.к. мультидиапазонный приёмник старается использовать все доступные спутники, то да, ГЛОНАСС лишь привнесёт шум в измерения.

На нормальных антеннах никаких проблем с ГЛОНАССОМ нет года с 2009-го.

https://t.me/UAVDEV/917

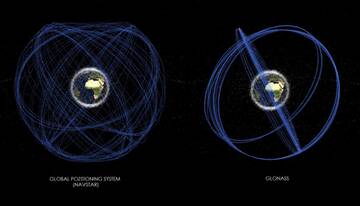

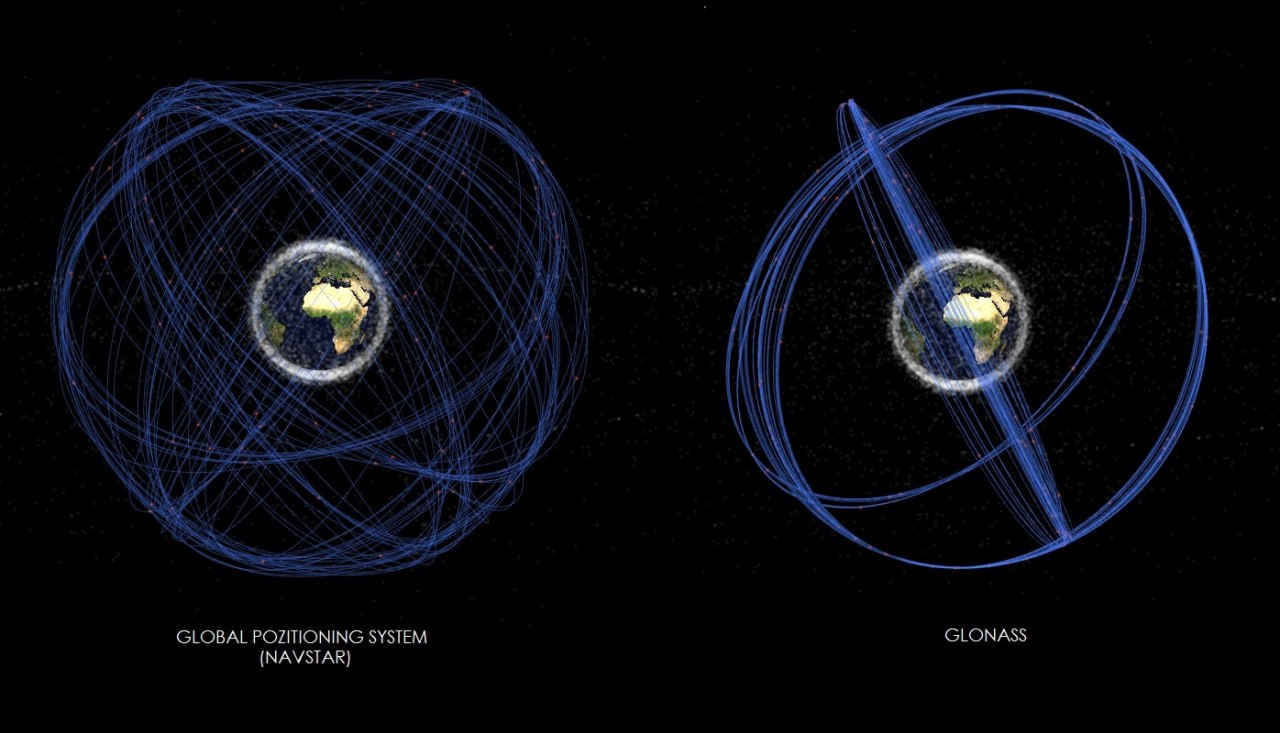

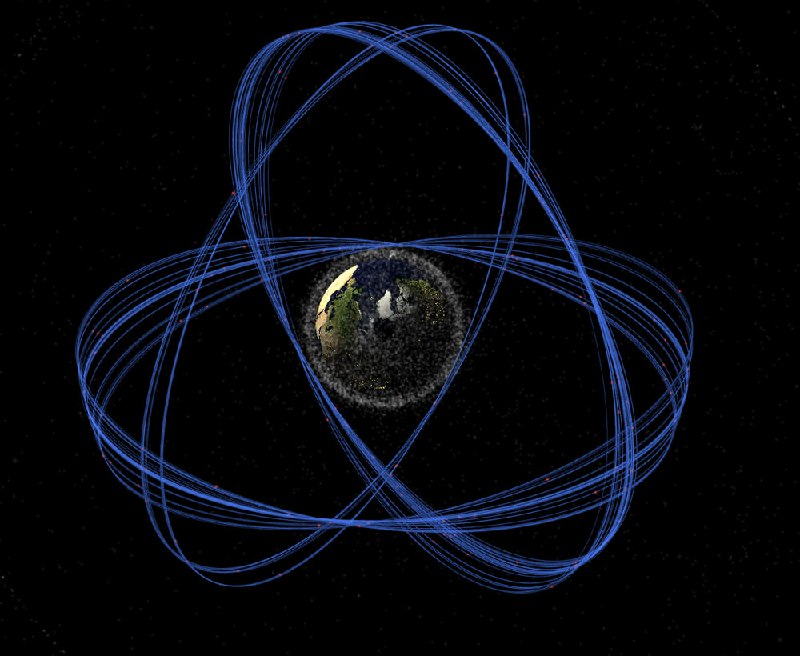

ПС. Кстати, пояс орбиты ГЛОНАСС проходит над Кордильерами, и в тамошних ущельях ГЛОНАСС ловил лучше чем ЖПС.
Отакота.

Отредактировано ДимитриUS (2023-02-03 07:50:02)

Незнаю куда разместить.  Штурм 155-ой бригады МП РФ. Что интересно из  люка командира БМП-3  торчит антенна Азарта. Почему? Зачем? Или на БМП-3 не цифровая радиостанция?

И про Азарты Ссылка
                      Ссылка2

БЫл от наших ребят обзор вот на это м канале НО его уже нет.
Смертельный номер

Отредактировано anstalker (2023-03-01 14:43:47)

И опять связь с танком (до этого с БМП-3 при атаке 155 бригады ТОФ) через  Азарт. А что штатная радиостанция, аналоговая  с открытой связью? Азарт я так понимаю  зашифрован. Где возимые станции Азарт?

Или Акведуки??

Отредактировано anstalker (2023-03-17 11:52:05)

Новый день — новые жалобы ВСУ. В этот раз украинские военные недовольны российским электромагнитным оружием. Говорят, из-за него дроны мрут аж в 6–7 км от передовой.
В своих пабликах они делятся инфой о сгоревших БПЛА-шках и экстренно решают, как защищать технику. Разбираясь в причинах, вспомнили о боевой установке ЭМИ-излучения "Ранец-Е", которую Россия показала в 2001 году.
Судя по старой инфе с презентации, "Ранец-Е" бьёт микроволновым излучением на 10–15 км и вырубает любую электронику, попавшую под СВЧ-луч. Более того, после показа в 2001-м установку больше нигде не демонстрировали и старались не афишировать.
https://t.me/UAVDEV/1473

Не перестают радовать и проходить обкатку комплексы, которые должны были это пройти ранее.
Немного информации со стороны украинцев:
«Россияне используют против нас электромагнитное оружие.
Получил сразу два тревожных сигнала с фронтов о применении РФ оружия, которое на расстоянии буквально "выжигает" электронику мощным импульсом. Радиостанции, БПЛА, телефоны, пульты от дронов. Дальность от линии фронта составляла около 7 км.
Сейчас я могу сказать точно, что это оружие уже применяется против нас.
В случаях, о которых мне стало известно, воздушного взрыва не было, то есть исключительно работал лучом "Ранец-Е". Наши ребята стояли на возвышенности и россияне отработав по БПЛА "Ранцем", затронули также их место лучом.»
https://t.me/xronikabpla/4134

А тут на каком-то местячковом диалекте описаны характеристики Ранца и Алабуги.
Забавно что в чате многие не верят в возможность выбивать электронику СВЧ излучением... На самом деле, это довольно просто, т.к. на платах есть дорожки, которые представляют собой антенны. А затворная ёмкость и защитные диоды на входах микросхем, куда эти дорожки подключены, формируют классический детекторный приёмник. Который принимает и выпрямляет излучение. И вот полученные таким образом токи и выводят из строя чипы. Современным микросхемам много не надо.
Ну и перегрузка антенных трактов, конечно.

https://t.me/serhii_flash/234
https://t.me/UAVDEV/1480
========

Опознал очередной окопный РЭБ “Палтус”. И он уже тоже на фронтах.
https://t.me/UAVDEV/1478
=========

Я буквально каждый день нахожу все новые модели окопного РЭБ у РФ, но пока не встречу эти изделия на фронтах, я о них не пишу.
Прототипов может быть много, не факт, что финальный вариант доедет на войну.

ПИЛОТЫ, ПРОШУ ВАС, ПРИСЫЛАЙТЕ МНЕ НА ОПОЗНАНИЕ ВСЕ ПОДОЗРИТЕЛЬНОЕ
@flashradio_bot
https://t.me/UAVDEV/1479
==========

Техника РЭБ всу Часть 1

Мобильный комплекс радиоподавления линий управления авиацией "Лиман": предназначен для радиоподавления линий управления авиацией в диапазонах частот 100-400 МГц и 960-1215 МГц. Состоит из пункта управления – изделия "Лиман-ПУ" и станций помех – изделий "Лиман-П1" и Лиман-П2" общим количеством до 12 единиц.

Виды работы комплекса:
- автономный;
- централизованный,
- по командам пункта управления комплекса "Лиман-ПУ".

Режимы работы комплекса: пассивный, активный.

В пассивном режиме осуществляется обнаружение радиолиний - объектов подавления посредством обнаружения радиосигналов, измерения их параметров (анализа) и классификации (определения принадлежности к радиолиниям – объектам подавления). В активном режиме комплекс излучает помеховые сигналы на обнаруженных частотах.

Тактико-технические характеристики:
Диапазоны рабочих частот:
"Лиман-П1" 100-400 МГц;
"Лиман-П2" 960-1215 МГц.
Дальность подавления до 200 км
Дальность обнаружения воздушных пунктов управления и станций дальнего радиолокационного обнаружения до 450 км
Комплекс обеспечивает автоматический анализ и определение параметров радиосигналов; классификацию радиоизлучений и селекцию объектов радиоподавления; выбор вида и параметров помеховых сигналов; формирование помеховых сигналов радиосетям.

@Mestb_Dobroj_Voli
Поэт - боец невидимого фронта. Однако, победить в битве словом зачастую не менее важно, чем на поле боя.
Видеоролик проекта «Опаленные войной» открывает серию роликов под общим названием «Поэзофронт». Блок состоит из 20-ти стихотворений, написанных преимущественно Донбасскими поэтами, которые читают известные отечественные деятели культуры. Первое стихотворение «Фашизма нет» читает Владимир Машков – это крик о том, как целая страна может потерять волю под убаюкивающие сказки звездно-полосатых политиков. О том, как легко оказалось убивать мирных, упиваясь собственной силой. О том, как удобно жить с закрытыми глазами и не замечать возрождающегося нацизма. О том, как хорошо не слышать криков боли и отчаяния от терзаемого войной Донбасса. О том, как слова «у нас фашизма нет» звучат на фоне эсэсовских маршей.

«Но иногда, ножом вскрывая вену,
приходится изничтожать гангрену,
чтоб чернота не скрыла белый свет»...

Это стихотворение о возмездии. О справедливости. О том, что иначе нельзя.

Проект реализуется при поддержке Президентского фонда культурных инициатив.
«Зеленский — путь к войне» — первый публичный доклад информационно-аналитического центра Readovka доступен для скачивания

Представляем Вашему вниманию первый публичный доклад информационно-аналитического центра Readovka, в котором дается ответ на вопрос о реальных причинах начала СВО, а также рассматривается весь путь Владимира Зеленского от комика до человека, втянувшего Европу в самый масштабный вооруженный конфликт современности. Особый акцент наши аналитики сделали на роли в этом процессе Великобритании и лично бывшего премьера Джонсона.

Любой вооруженный конфликт — это катастрофа. У любой катастрофы всегда несколько причин, а сама она — следствие фатального стечения обстоятельств, каждое из которых само по себе не несет глобальной беды, но их совокупность создает эффект «черного лебедя».

Наш доклад — результат многомесячной работы, после его прочтения вы получите ответы на многие вопросы, волнующие сегодня каждого из нас.

Кликабельно:

Скачать доклад информационно-аналитического центра Readovka «Зеленский — путь к войне»
Вышел большой доклад посвященный Зеленскому (скачать можно тут)
В докладе рассматривает путь к власти и дальнейшее выступление в роли марионетки тех сил, которые использовали его для разжигания войны на Украине и реализации стратегии войны до последнего украинца, которая связана именно с Зеленским. Именно он стал выступил в роли самого козла-провокатора на скотобойне.

В докладе сделан акцент на британских связях Зеленского, хотя роль американских ниточек контроля не менее, а то и более важна. Также можно было бы более подробно развернуть вопросы роли украинских олигархов и Коломойского в продвижении фигуры Зеленского. Ну и само собой вопрос "украинский офшоров" в которых замазан и сам Зеленский и все его окружение, включая ставленников Сороса.

Тем не менее, сам образ Зеленского показан достаточно верно и он наглядно демонстрирует, что может случиться с государством, когда им управляет чужая марионетка действующая в чужих интересах. Разумеется, Зеленский не первый и не последний зиц-председатель такого рода, который после "Отработки контракта" рассчитывает на золотой парашют на Западе. Его связи с нацистами для Запада не имеют большого значения, так как фактический нацизм Запад по сути уже реабилитировал в Западной Европе, поэтому для них он останется рукопожатным до тех пор, пока в нем будет надобность. Впрочем, всегда есть риск оказаться отработанным материалом, благо примеров выброшенных резиновых изделий немало. Задача наших войск, довести ситуацию до того, когда  США ускорят процесс отправки Зеленского на историческую помойку, где ему самое место.
Техника РЭБ всу Часть 1

Мобильный комплекс радиоподавления линий управления авиацией "Лиман": предназначен для радиоподавления линий управления авиацией в диапазонах частот 100-400 МГц и 960-1215 МГц. Состоит из пункта управления – изделия "Лиман-ПУ" и станций помех – изделий "Лиман-П1" и Лиман-П2" общим количеством до 12 единиц.

Виды работы комплекса:
- автономный;
- централизованный,
- по командам пункта управления комплекса "Лиман-ПУ".

Режимы работы комплекса: пассивный, активный.

В пассивном режиме осуществляется обнаружение радиолиний - объектов подавления посредством обнаружения радиосигналов, измерения их параметров (анализа) и классификации (определения принадлежности к радиолиниям – объектам подавления). В активном режиме комплекс излучает помеховые сигналы на обнаруженных частотах.

Тактико-технические характеристики:
Диапазоны рабочих частот:
"Лиман-П1" 100-400 МГц;
"Лиман-П2" 960-1215 МГц.
Дальность подавления до 200 км
Дальность обнаружения воздушных пунктов управления и станций дальнего радиолокационного обнаружения до 450 км
Комплекс обеспечивает автоматический анализ и определение параметров радиосигналов; классификацию радиоизлучений и селекцию объектов радиоподавления; выбор вида и параметров помеховых сигналов; формирование помеховых сигналов радиосетям.

@Mestb_Dobroj_Voli
https://t.me/boris_rozhin/80979

КВ не нужны, практика показала малую устойчивость к РЭБ и РТР, нужны возимые, ранцевые УКВ, нужны терминалы(смартфон с подключением к Азарту и ПО), нужен лучший модуль СНС, нужна прошивка по лучьше и карты, желательно чтоб любые вплоть до просто фотографии с ручной привязкой, нужны КШМ с Азартами и спутниковыми станциями, с АПК для проброса цифровых радиоканалов через эзэрнет и базовой станцией (выносной)

Техника РЭБ всу Часть 3

Комплекс оптико-электронного противодействия "Каштан-3"
Предназначен для защиты наземных объектов от высокоточного оружия (ВТО) с лазерным наведением – ракет, авиабомб с полуактивными лазерными головками самонаведения. Выполняет задачи по противодействию высокоточному оружию с лазерным наведением путём увода боеприпаса на безопасную дистанцию от объекта на суше или воде.

Для защиты кораблей от высокоточного оружия (ВТО) с лазерным наведением - ракет, авиабомб с полуактивными лазерными головками самонаведения разработан корабельный вариант комплекса оптико-электронного противодействия "Каштан-3М".

Комплекс обеспечивает:
обнаружение и пеленгацию источников лазерного излучения − лазерных целеуказателей противника;
постановку ложных лазерных целей (ЛЛЦ) – (активных имитационных помех);
полностью автоматический режим работы с возможностью изменения принятых решений оператором вручную;
выбор тактики защиты в зависимости от боевой обстановки.

ТТХ:
Вероятность обнаружения лазерного излучения целеуказателя противника, подсвечивающего защищаемый объект не менее 0,9
Вероятность увода (перенацеливания) боеприпаса на ЛЛЦ (в зависимости от типа угрозы) не менее 0,6-0,8
Время от момента обнаружения лазерного излучения целеуказателя противника до момента постановки ЛЛЦ, с не более 1
Рабочая длина волны, мкм 1,06
Диапазон углов обнаружения:
по азимуту 0 - 360°
по углу места минус 15° +90°
Максимальная ошибка определения угловых координат лазерного целеуказателя не более 15°.

@Mestb_Dobroj_Voli
https://t.me/boris_rozhin/81151

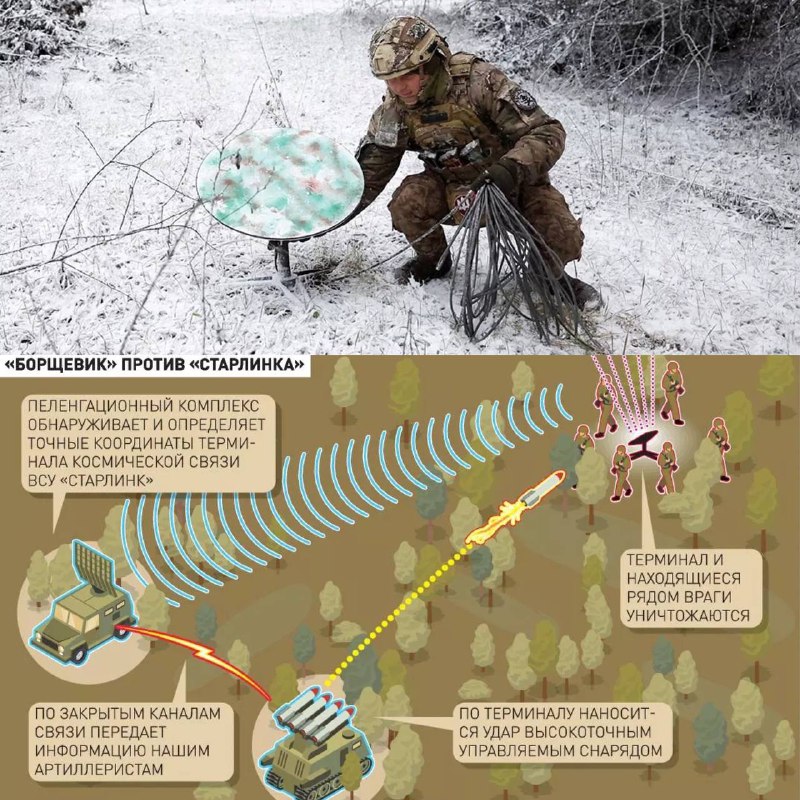

дальняя связь через спутник, сеть ретрансляторов или радиорелейные линии

в прямой видимости, для сравнимых дальностей нужны самолёты РТР, давить УКВ значительно сложнее.

Акведуки идут на всей новой технике, в чем и беда морально устаревшая станция ограниченно совместимая с азартом и не встраиваемая в инфраструктуру

Украинский Ту-141 «Стриж» под Тулой был перехвачен комплексом РЭБ «Поле-21»: что о нём известно

«Поле-21» — это комплекс радиоэлектронной борьбы, разработанный для защиты военных объектов от применения крылатых ракет и авиабомб со спутниковым наведением.
По данным Военной хроники, "Поле-21" создаёт мощные радиочастотные импульсы в диапазоне 1559—1610 МГц и вызывает сильные помехи на частотах, используемых навигационными системами. Максимальная дальность подавления целей составляет 80-100 километров.
Включение комплекса РЭБ приводит к сбоям в работе приёмников GPS и других систем навигации. В беспилотнике Ту-141 «Стриж», сбитом под Тулой, GPS использовалась для определения местоположения и коррекции полёта.
Для более эффективной работы комплекс РЭБ «Поле-21» часто используется в сочетании с другими современными средствами РЭБ, в частности такими, как «Житель», «Лесочек», «Борисоглебск-2».
https://t.me/milchronicles/1711
=========

Робимо окопний РЕБ. Не даємо шансів російським дронам.
Так, у нас немає величезного ВПК, немає Стрижа, але є тисячі волонтерів та інженерів.
https://t.me/UAVDEV/1594
=====

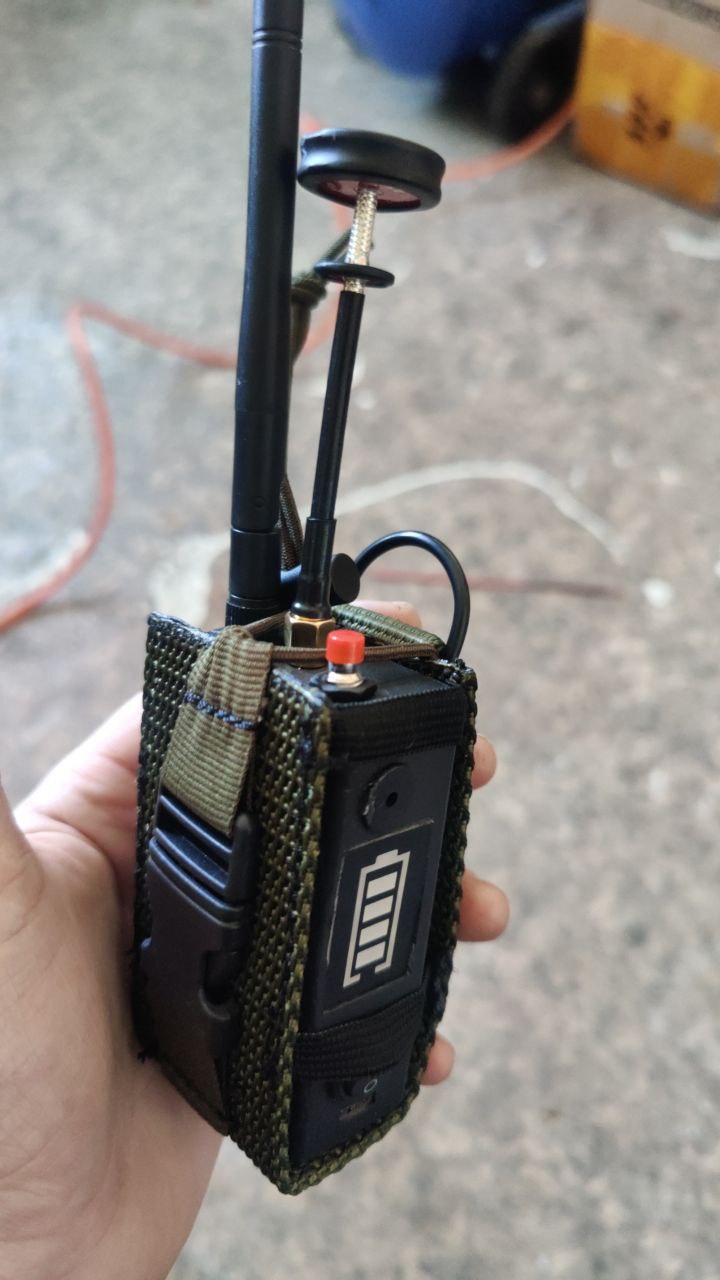

индивидуальный простенький детекторов квадриков:

Друзья! Не забываем главное! Детектор - не панацея! Как писал один человек: "Наличие минного поля ничего не значит, кроме того что это минное поле есть, могут пройти по нему, даже не заметив".
Следовательно убедительная просьба, всем кто будет пользоваться устройством, просто включаете и забываете про него, продолжая как и прежде бдить происходящее вокруг.
Основное назначение - использование ночью в поле. Когда ничего не видно, а злопыхатели летают с теплаками/ПНВ.
Это не военное оборудование, не устройство от НИИ. Использовать для спасения жизни лучше собственные уши и глаза. Малоли кому-то при сборке комплектующих в Китае досталась миска риса чуть меньше чем коллеге и от обиды что-то сделали не так...
Всем тепла, добра, и меньше коптеров над головой.
https://t.me/defamir/49

А вот уже и модификации начали собираться.
Про дальность:
Она напрямую зависит от мощности передатчика (коптера). Если коптер бьёт на 2км, то соответственно и устройство начнет детектировать сигнал на этом расстоянии".
Про автономность:
Устройство достаточно экономично к потреблению, внутри стоит литий-ионный аккумулятор и есть вход для зарядки. Время в режиме поиска до недели в тепличных условиях. Если воткнуть в powerbank, то "на год" хватит 😁.
По поводу цены:
От 3000 до 8000 за прототип. Цена зависит от наличия комплектующих, если есть в наличии, то дешевле, если покупать в магазине радиодеталей комплектующие, то соответственно цена ахово растёт.
P.s. самое важное условие! Остро необходима обратная связь, если вы приобретаете прототип устройства! Это позволит в дальнейшем получать новые устройства и нам улучшать предыдущие!!! Будьте благоразумны в этом.
https://t.me/defamir/18
======

Техника РЭБ всу Часть 5
Система подавления радиолиний управления "Гарант".

Предназначена для радиоподавления различных радиотехнических средств:
- каналов радиосвязи стационарных,
- мобильных и носимых радиостанций,
- приемных трактов радиотелефонов сотовых систем связи,
- а также для защиты подвижных средств (движущихся колонн и одиночных транспортных средств) и стационарных объектов путем предотвращения радиоуправляемого подрыва взрывных устройств (мин, фугасов и др.).

Разработана на основе и с учетом опыта эксплуатации подобного по назначению изделия, которое использовалось украинским миротворческим контингентом на Ближнем Востоке.

ТТХ:
Диапазон частот излучения помехи – 20 – 2500 МГц;
Вид помехи – широкополосная заградительная;
Суммарная выходная мощность помехи – 230 Вт;
Дистанция радиоподавления (в зависимости от параметров подавляемой радиолинии) – 75 – 5000 м;
Потребляемая мощность – 1 кВт;
Напряжение питания – 11,5 – 14 В.

Система "Гарант" состоит из 4-х блоков радиоподавления БПРЛ-1, -2, -3, -4. Каждый из блоков БПРЛ-1, -2, -3 состоит из 4-х передатчиков помех и одной высокоэффективной широкополосной антенны с круговой диаграммой направленности в горизонтальной плоскости. Блок БПРЛ-4 состоит из одного передатчика и одной антенны. Всего система включает 13 передатчиков (диапазон частот излучения помехового радиосигнала разбит на 13 литер) и 4 широкополосные антенны.

Часть 1
Часть 2
Часть 3
Часть 4

Месть доброй воли
https://t.me/UAVDEV/1587
=========

интересно, по идее, помехопостановщик может быть на всей БТТ. Только вырубит это всех дронов, но и то дает преимущество нашим.

согласен, то же самое предлагал

кроме того, коль чисто физически невозможно закрыть РЭБ всю территорию ЛБС допустим шириной туда-сюда в 10км , что дает нам в итоге площадь 815км (Герасимов, на декабрь 2022г)* 20км = 16 300 кв.км ===> то наверное надо бы и самые низовые линейные подразделения, отделения и взводы, оснастить собственными переносными компактными "чемоданчиками РЭБ" - чтоб они конкретно над своим взводным опорным пунктом создавали сплошное поле помех для БЛА, чтоб не нужно было надеяться на смежником/соседей и вышестоящее командование!
