301

Oleg7700 написал(а):

для защиты военного персонала при обезвреживании бомб и самодельных взрывных устройств с дистанционным управлением

Я про это и написал.

Oleg7700 написал(а):

в качестве инструмента для прерывания связи противника на поле боя

С этим проблемы. Энергетики не хватит, или дизель за собой тащить.

Oleg7700 написал(а):

Армия США провела серьёзный тендер

Кто участники? Секрет?

И ещё. В каких, интересно, подразделениях будет на вооружении? В пехотном отделении введут штатного РЭБовца? Потому как таскать такую бандуру нужен отдельный человек.

302

Все ссылки (что мне доступны и "есть здоровье" на поиски...) только на указанную мной и упомянуто в израильских деловых изданиях, что- "в результате конкуренции". Хороших выходных и с Новым годом!

303

Protection across the Domains: Ссылка
Electronic Warfare in the Armored-Cavalry Squadron(Защита через Домены:
Электронная война в разведывательном батальоне)
взгляд янки на дроны и борьбу с ними в т.ч. и по опыту Украины

304

Обзор современных российских средств РЭБ  https://diana-mihailova.livejournal.com/3573404.html

305

Размещу здесь
Радиолокационный комплекс разведки огневых позиций артиллерии «Ястреб АВ» https://bmpd.livejournal.com/3803022.html

306

Хоть и не РЭБ

https://uploads.disquscdn.com/images/ff1ce22374c1522c76351b476e2be0b6b7061d49bbc904605b272362ceadf8ca.jpg

307

о для чего эт мы знаем....

308

__Memento_mori__ написал(а):

о для чего эт мы знаем....

???

309

gecher написал(а):

???

Спутниковая связь, исп. для видеоконференций :canthearyou: может и не только для них....

Отредактировано __Memento_mori__ (2020-01-23 01:30:07)

310

Круговорот РЭБ в природе :)

311

Уникальный комплекс «Силок» для борьбы с БпЛА смогут увидеть гости МВТФ «Армия-2020» в Екатеринбурге https://function.mil.ru/news_page/count … 557@egNews

312

https://forumupload.ru/uploads/000a/e3/16/608/t925587.jpg

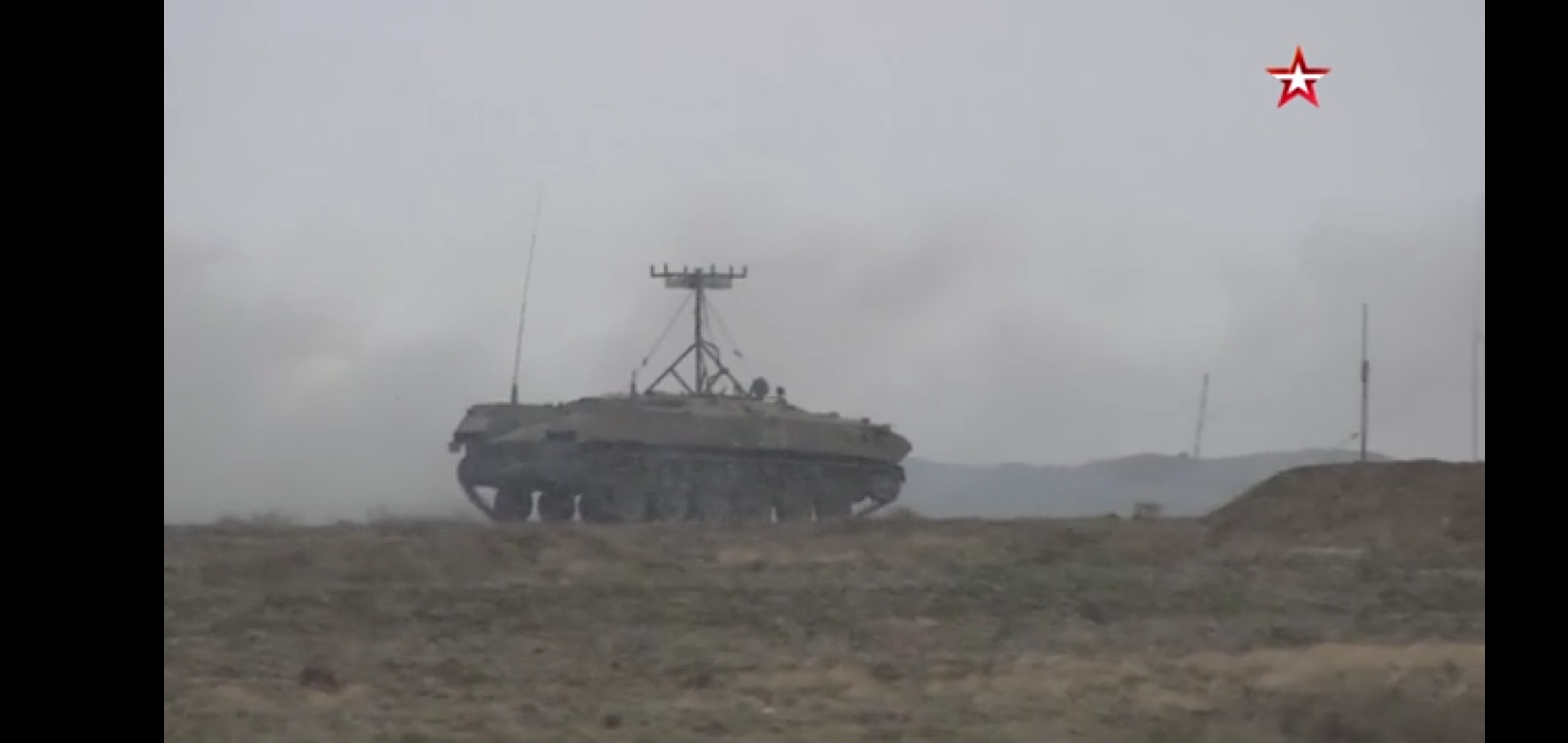

Что за комплекс с антенной на бмд катался на учениях вдв в крыму.
Лорандит-АД?

313

http://forumupload.ru/uploads/000a/e3/16/3338/14199.jpg
Фото с сайта МО.
Комплекс радиоэлектронной борьбы "Палантин"?

314

Серьга написал(а):

Комплекс радиоэлектронной борьбы "Палантин"?

Антену не видно.

315

Серьга написал(а):

Фото с сайта МО.
Комплекс радиоэлектронной борьбы "Палантин"?

Да. Палантин.

316

Научно-производственное объединение (НПО) «Квант» в 2021 году поставило Российской армии новейшие комплексы радиоэлектронной борьбы (РЭБ) в составе изделий радиоразведки РБ-111А и радиоподавления
РБ-532А. Об этом доложил министру обороны РФ генеральный директор НПО Андрей Кондрашов.
«В 2021 году в рамках государственного оборонного заказа Научно-производственное объединение «Квант» в полном объёме и в установленный срок выполнило поставку комплексов радиоэлектронной борьбы в составе двух изделий радиоразведки и управления модулями помех РБ-111А и двух изделий радиоподавления РБ-532А», – сказал Кондрашов.
По его словам, поставляемые предприятием изделия комплексов РЭБ по своим техническим характеристикам уникальны. Кондрашов уточнил, что в изделии РБ-111А реализована уникальная точность пеленгований линий связи и возможность разведки неограниченного количества источников излучения, при этом повышена эффективность комплекса вертикального зондирования ионо­сферы, обеспечения телефонной связи и передачи данных радиорелейной связи.
Излучаемая мощность изделия РБ-532А не имеет аналогов в мире и обеспечивает во всех режимах эффективную постановку помех системам дальнего радиолокационного обнаружения.
Красная Звезда

317

ЦВО в 2022 году усилят батальонами РЭБ и радиотехническим полком.
Батальоны радиоэлектронной борьбы (РЭБ) и радиотехнический полк будут созданы в Центральном военном округе (ЦВО), сообщил журналистам командующий войсками ЦВО Александр Лапин.

"В целях дальнейшего совершенствования боевого состава округа в этом году, помимо создания отдельных батальонов радиоэлектронной борьбы в Новосибирской и Челябинской областях, переформируем отдельный радиобатальон с дислокацией в Алтайском крае в радиотехнический полк", - сказал Лапин.

По его словам, новые подразделения будут укомплектованы современными образцами спецтехники: "Поле-21", "Силок", "Свет-КУ", "Лесостепь", "Лесочек", "Палантин".

"Это позволит в два раза увеличить количество объектов, прикрываемых от беспилотной авиации и крылатых ракет", - добавил командующий войсками ЦВО.

В пресс-службе ЦВО уточнили, что всего до конца текущего года парк специальной техники РЭБ военного округа должен пополниться 70 современными образцами вооружения разного назначения.
https://www.militarynews.ru/story.asp?r … mp;lang=RU

318

Серьга написал(а):

Батальоны радиоэлектронной борьбы (РЭБ) и радиотехнический полк будут созданы в Центральном военном округе (ЦВО), сообщил журналистам командующий войсками ЦВО Александр Лапин.

В 41й ОА вроде уже есть свой армейский батальон РЭБ, касательно второго батальона-собираються в рамках дальнейшего усиления дивизий у 90 гв. ТД роту РЭБ до батальона усилить.

319

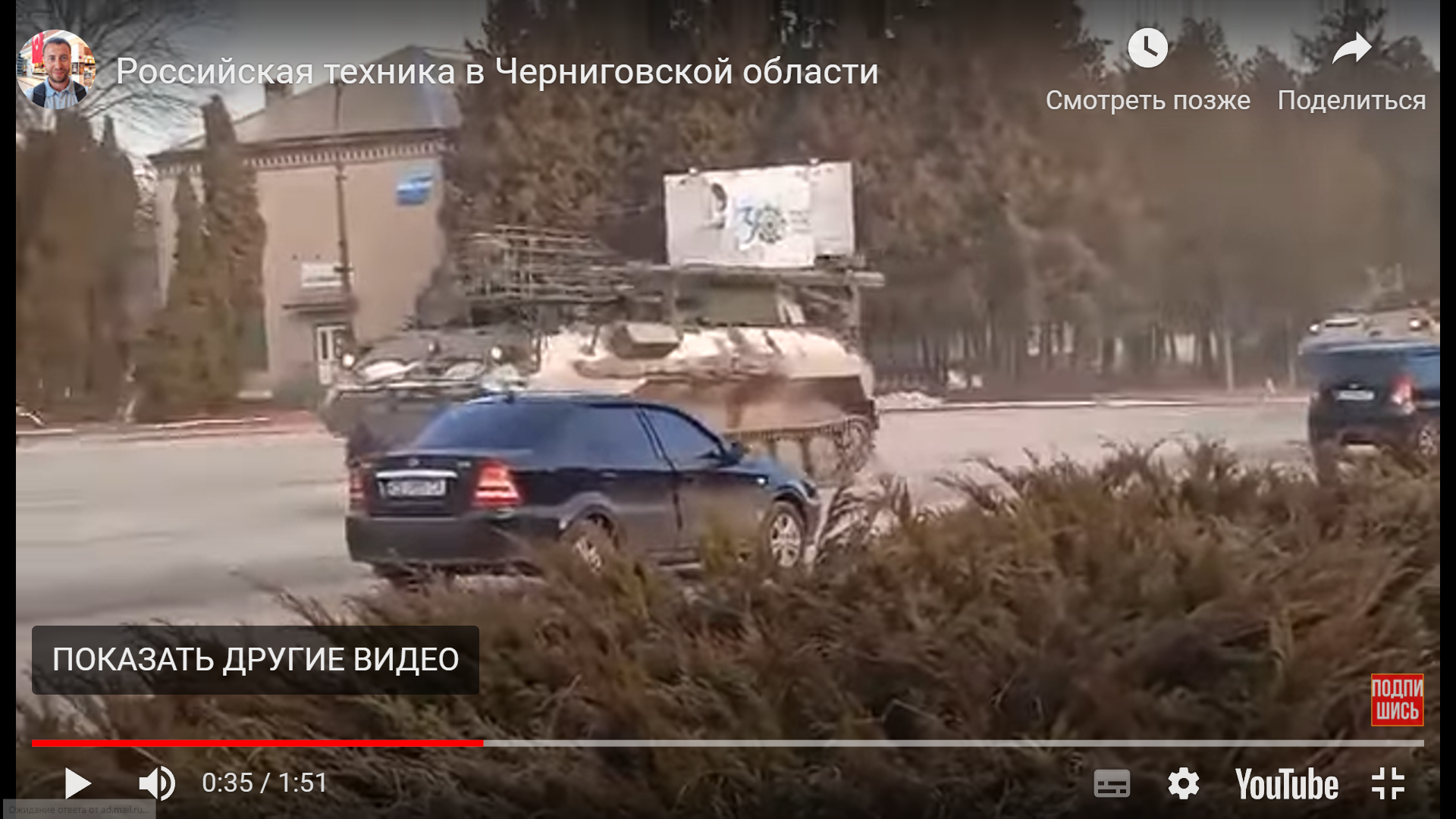

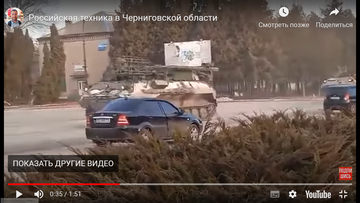

Борисоглебск-2   https://forumupload.ru/uploads/000a/e3/16/1834/t979831.png

320

Система РЭБ Леер применяется в ходе операции Z
Корреспондент «Комсомольской правды» Дмитрий Стешин в своём репортаже от 7-го марта ««Бойцы ВСУ! Срочно выходим из города!»: оборону Мариуполя начали ломать» (ссылка внизу) видимо косвенно засвидетельствовал применение в районе Мариуполя системы РЭБ РБ-341В «Леер-3».

Я не раскрою военной тайны, рассказав об этом. Слово, как говорится не воробей, а «там тоже не дураки сидят» - "их" аналитиками все выводы сделаны, да и апробирован он в Сирии, непонятно, почему наши СМИ стесняются об этом говорить в открытую.

Этот комплекс официально предназначен для радиоэлектронной борьбы и радиотехнической разведки. Однако может быть самая важная его особенность – он выполняет свои задачи используя вражеские сети GSM. Он может подавлять их, перехватывать мобильную связь как голосовую, так и СМС, определять координаты конкретных телефонов и использовать их для наведения артиллерии и авиации, рассылать СМС.

Неприметный военный фургон, каких на дорогах Украины сейчас тысячи.

Внутри нет никаких шкафов с аппаратурой, только несколько блоков и три военных ноутбука. На базе Эльбруса, нет ни одного импортного компонента.

Рабочие места для двух операторов Орланов. РМ командира слева, его ноут свёрнут. За перегородкой спальное место для отдыха, ещё одно видим справа.

Здесь же контейнеры для двух-трёх БПЛА Орлан-10. В задней части кунга отсек для генератора питания.

Орланы и есть носители самой хитрой части Леера-3 – виртуальных станций мобильной связи. Вот их-то я вам и не покажу. Известно, что они могут работать в диапазонах: GSM 900, 1800, 2000, 2500. Могу предположить, что это весьма высокотехнологичное изделие. Для неё и видеокамеры зарезервировано всего лишь 2.5 кг веса.

Эта станция может осуществлять:

— подавление мобильной связи;

— имитацию работы базовой станции сотовой связи и отправку ложных сообщений СМС;

— обнаруживать мобильные телефоны, планшеты и другие аппараты связи;

— вести разведку путём определения координат точек излучения аппаратов в сетях GSM;

— передавать данные о выявленных точках непосредственно на свой КП или прямо на артбатарею, а через КП и авиации для ударов.

Этот БПЛА может совершать рейд до 120 км или находиться в воздухе до 10 часов, кружа в заданном районе.

Надеюсь, все хорошо знают, что наши телефоны работают через ближайшую станцию сотовой связи – «вышку». Виртуальная станция на БПЛА оказывается ближе базовой станции к каким-то абонентам и «продавливает», как образно выразился сержант Каплин в ролике, свой сигнал. Если известно точное расположение вышек в каком-то районе, то 2-3 Орлана могут полностью перехватить даже действующую сеть, или свободно работать, если она уже вымерла.

Среди читателей канала наверняка есть специалисты по мобильной связи, которые могут пояснить, как вскрываются все номера мобильных телефонов, которые с энтузиазмом начнут регистрироваться на виртуальной станции.

В репортаже рассказывается о действиях авиаразведчиков, но это дело всем понятное. А вот этот фрагмент из материала Дмитрия Стешина необычен и чрезвычайно интересен. Вот такую СМСку получили абоненты в Мариуполе.

Фото: Дмитрия СТЕШИНА. Взято WWWKP.RU: https://www.kp.ru/daily/27373/4555133/
Фрагмент из репортажа:
Мой собеседник показал мне надпись на экранчике: «Уваг! Бiйцi ЗСУ! (ВСУ, - прим.)Термiново (срочно – прим.корр.) виходьми з Марiуполя!».
Внимание! Бойцы ВСУ! Срочно выходим из Мариуполя!
В Мариуполе уже несколько дней не работает мобильная связь. И вдруг прилетает такая СМСка. Кое-кто может побежать переодеваться в гражданское, ну или просто штаны поменять.

Военный Осведомитель
t.me
Такую возможность имеет именно данный комплекс РЭБ. Это подтверждает тот отрадный факт, что вооружёнными силами РФ применяются подразделения психологических операций.

Наряду с этим работают, наверняка, и наземные агитмашины, и применяются авиационные и артиллерийские агитационные боеприпасы с листовками (станции звукоусиления и агитснаряды описаны здесь). А СМСки, рассылаются Леером, не только всушникам и нацбатам, но и содержат информацию для населения, прячущегося в подвалах, о гумкоридорах и обстановке в целом.

Репортаж Дмитрия Стешина читайте на WWWKP.RU

Из-за сложностей, создаваемых Дзеном рекомендую всем посмотреть свои подписки. Яндекс ограничивает показы - только подписчикам, но при этом активно отписывает людей от каналов. Распространяйте ссылки на правдивые материалы через соцсети и почту по друзьям и знакомым.
https://zen.yandex.ru/media/id/5daad4a0 … 2b0f?&

321

Красуха — семейство комплексов радиоэлектронной борьбы (РЭБ). Разработаны Всероссийским Научно-исследовательским институтом «Градиент» (Ростов-на-Дону), в производстве и испытаниях опытного образца принимал участие новгородский завод «Квант», входящий в КРЭТ. Серийное производство машин РЭБ ведётся Брянским электромеханическим заводом.

Автоматизированная станция помех Р-330Ж "Житель"

Принята на вооружение 21.01.2008 года.
Используется в составе автоматизированного комплекса помех Р-330М1П "Диабазол".

Обеспечивает:
- автоматизированное обнаружение, пеленгование и анализ сигналов источников радиоизлучений в рабочем диапазоне частот;
- постановку радиопомех носимым и мобильным наземным станциям (абонентским терминалам) систем спутниковой связи «ИНМАРСАТ» и «ИРИДИУМ», навигационной аппаратуре потребителей спутниковой радионавигационной системы «НАВСТАР» (GPS) и базовым станциям сотовой системы связи GSM-900/1800;
- автоматизированное ведение телекодового информационного обмена с аналогичной сопряженной АСП для обеспечения синхронного пеленгования источников радиоизлучений с целью расчета их координат;
- автоматизированное ведение телекодового информационного обмена с вышестоящим пунктом управления с целью получения задания на ведение боевой работы и доклада результатов работы;
- автоматическое тестирование аппаратуры и выявление неисправных элементов (составных частей);
- ведение картографических данных с отображением информации о разведанных источниках радиоизлучений на фоне электронной топографической карты местности или в сетке прямоугольных координат.

Способы применения Р-330Ж:
- автономно
- в сопряженной паре с аналогичным изделием в качестве ведущей станции
- в сопряженной паре с аналогичным изделием в качестве ведомой станции
- автономно и в сопряженной паре под управлением пункта управления типа Р-330КМА.

Тактико-технические характеристики:
Расчет (экипаж):
- мирного времени – 3 человека;
- военного времени – 4 человека.
Диапазон рабочих частот:
- при ведении радиоразведки – 100…2000 МГц;
- при ведении радиоподавления – 800…960;1227,6; 1575,42; 1500…1700 и 1700…1900 МГц.
Ошибка измерения пеленгов на источники радиоизлучений – не более 2°.
Скорость сканирования частотного диапазона:
- в режиме обнаружения – не менее 800 МГц/с;
- в режиме пеленгования – не менее 400 МГц/с.
Суммарный энергопотенциал АПФАР (4 шт.) – не менее 8000 Вт.
Ширина диаграммы направленности каждой из 4-х АПФАР:
- по азимуту – 90…120°;
- по углу места – до 20°.
Виды помеховых сигналов:  прицельные по частоте, прицельно-заградительные по частоте, заградительные по частоте.
Количество квазиодновременно излучаемых помеховых сигналов – не более 12.
Дальность радиоподавления аппаратуры наземных потребителей – 20…25 км.
Дальность радиоподавления аппаратуры потребителей, установленной на летательных аппаратах – не менее 50 км.
Скорость обмена телекодовой информацией:
- между сопряженными АСП – не менее 256 кбит/с;
- между АСП и пунктом управления – не менее 48 кбит/с.
Электропитание:
- в штатном режиме (от возимой ДЭС или промышленной сети) – 220/380В частотой 50 Гц;
- аварийное питание от аккумуляторов – постоянное напряжение 24 В.
Потребляемая мощность при питании от сети переменного тока:
- без системы жизнеобеспечения – не более 2,5 кВт;
- с системой жизнеобеспечения – не более 10 кВт.
Штатная транспортная база – автомобиль «Урал-43203».
Время развертывания (свертывания) – не более 40 минут.
Средняя наработка на отказ – не менее 1600 часов.

Отредактировано ДимитриUS (2022-03-09 11:28:57)

322

Вот б! Я все понимаю, военная тайна и т.п. но почему у МЧС этих подвижных мобильных станций нет, необязательно с теми же возможностями что у военных.

323

Система РЭБ "Житель" глушит любой сотовый сигнал, чтобы ни одна диверсионная группа, в том числе и разведывательная, не могла при помощи сотовой связи корректировать удары артиллерии по нашим позициям.
В паре с "Жителем" работает "Красуха". Это многофункциональная установка, которая может выводить из строя как разведывательные, так и боевые дроны. На кадрах видно, как радар комплекса РЭБ вращается в поисках цифровой цели.

https://vk.com/izvestia?w=wall-27532693_2912582

324

Расчеты комплексов радиоэлектронного подавления «Красуха-4С», «Мурманск», «Москва» отрабатывают задачи по поиску, идентификации воздушных объектов, в том числе разведывательных и ударных беспилотных летательных аппаратов, подавляют работу бортовых радиолокационных станций самолетов.

https://vk.com/izvestia?w=wall-27532693_2913047

325

А в чем проблема выявить и подавить артиллерию ВСУ ведущую огонь по территории РФ? Дистанции ведь не запредельные, даже при неточной контрбатарейной разведке есть достаточно времени, чтобы в район прилетел беспилотник доразведки или ударник. Сколько им времени надо чтобы 30км предодолеть?

326

mr_tank написал(а):

Сколько им времени надо чтобы 30км предодолеть?

30-35 минут

327

kartograf написал(а):

30-35 минут

Если самолетного типа, то там крейсерская скорость от 100 км в час, т.е. еще меньше.

328

https://t.me/NeoficialniyBeZsonoV/13283
Интересная тема.. давно ждал подобного.
Веселье в том, что ПО «Кропива» реально существует и применяется, завтра о ней сделаю пост. Пока что вопрос в том - это возможности изначального ПО или уже переделанной под него проги-шпиона.. разберёмся 😉
=========

Всем привет!🖐🏻🤙🏻
Коллеги задали вопрос, есть ли что интересное у противника собственного производства в сегменте РЭБ/РЭР? Так вот, учитывая, что после развала СССР немалая часть электронной промышленности осталась на территории Украины, а также помощь в развитии проектов со стороны западных фирм, были и у украинского ВПК свои комплексы (так что и кроме западных поставок есть рабочие комплексы). Пройдёмся по ним в серии постов. Сегодня, вот, в гостях у нас продукт ООО "Научно-технический центр радиотехнических систем Академии наук прикладной радиоэлектроники" (НТЦ РТС АН ПРЭ) г.Харьков - подвижная станция радиоконтроля КВ диапазона частот "Укол-РК".

Продолжение про РЭБ противника.

Система «Буковель-AD» предназначена для раннего обнаружения БПЛА противника, и полной блокировки каналов управления. Ранние версии блокировали сигналы GPS/ГЛОНАСС, а «Буковель-AD» (R4) также может перехватывать сигналы систем Galileo и Beidou.   Комплекс представляет собой наземную станцию, включающую пассивные модули обнаружения и управления. Станция РЭБ не только глушит сигналы, но и генерирует серию ложных сигналов, что повышает вероятность подавления.
В новой версии системы расширили частотный диапазон и увеличили количество помех, которые он может одновременно ставить. «Буковель-AD» может обнаруживать малоразмерные БПЛА, вроде Орлан-10 (взлётная масса 14 кг), на дальности до 70 км, и подавлять сигналы управления на расстоянии до 20 км. БПЛА Bayraktar TB2 взлётной массой в 650 кг, может попасть в поле зрения системы на дальности до 200 км.   Также «Буковель-AD» может бороться с другими средствами РЭБ, подавлять РЛС и средства связи.
https://forumupload.ru/uploads/000a/e3/16/1442/t847430.jpg
https://forumupload.ru/uploads/000a/e3/16/1442/t112718.jpg
========

329

330

РЭБ ВСУ «ПОЛОНЕЗ»
Продолжаем рассматривать свиные комплексы противодействия нашим БпЛА

Одним из комплексов  противодействия БпЛА является многофункциональный мобильный комплекс «Полонез», который впервые был продемонстрирован  во время международной выставки «Оружие и Безопасность-2018» в Киеве. Он способен решать комплексные задачи по выявлению беспилотников, их идентификации, постановки помех каналам управления, телеметрии и навигации.
Также «Полонез» может передавать информацию о выявленных БпЛА через командный центр другим службам, в частности, для использования против цели соответствующих средств огневого поражения.

В состав «Полонез» входят: -радиолокационная станция миллиметрового диапазона «Лис-3М»;
-оптико-электронный модуль (ОЭМ) для захвата и сопровождения обнаруженных РЛС целей в тепловизионном и инфракрасном излучении;
-блок подавления сигналов команд управления и телеметрии с антенной системой; передатчик и формирователь заградительных помех приемников навигационных каналов GPS/ ГЛОНАСС

Обновленная РЛС «Лис-3М» и оптико-электронный модуль установлены на телескопической вышки высотой 5,5 м. Радиолокационная станция обеспечивает обнаружение вертолета на расстоянии до 12 км, БпЛА до 8 км, а ОЭМ - на дальности прямой видимости. Выявление и идентификация целей происходит автоматически в процессе мониторинга пространства в секторе 360 градусов. Средства радиоэлектронного подавления действуют на расстоянии до 40 км при применении направленных антенн и до 20 км - при использовании ненаправленных антенн.

Для подавления обнаруженного БпЛА комплекс «Полонез» может использовать штатные средства РЭБ. В кузове автомобиля, рядом с мачтой, помещаются антенные устройства постановщика помех «Анклав». На общей раме размещены несколько антенн разных типов. В новый проект перенесены штатные антенны «Анклава» в направленном исполнении. По информации разработчика, постановщик помех с такими антеннами способен подавлять радиоканалы противника на дистанции до 40 км.

Управление комплексом осуществляется при помощи операторского пульта, построенного на основе ноутбука. К нему подключаются все основные компоненты; специальное программное обеспечение обеспечивает прием и обработку данных, а также управление средствами обнаружения и подавления. Оператор с ноутбуком во время работы штатно находится внутри кабины автомобиля-носителя.

Утверждается, что комплекс РЭБ «Полонез» способен решать все основные задачи в контексте борьбы с беспилотными летательными аппаратами. Во время работы оператор при помощи РЛС должен осуществлять наблюдение за воздушной обстановкой. При наличии потенциально опасного объекта в охраняемой зоне к работе подключается оптико-электронный модуль. Дальнейшая работа с целью осуществляется с его помощью. Оптика обеспечивает наблюдение, опознавание и сопровождение цели.
https://teletype.in/@operatop_admin/Reb2

https://img1.teletype.in/files/00/43/00439c41-4725-4b61-b2eb-18964469f3f3.jpeg
https://img1.teletype.in/files/44/6e/446ef7dc-d7c6-402d-b55d-21b8113e8cf1.jpeg
https://img2.teletype.in/files/df/46/df46ad55-160a-4ca5-8b58-d3482a2db554.jpeg
https://img1.teletype.in/files/cb/e5/cbe59d96-b53e-4152-9d34-629e12ebd5db.jpeg

РЭБ "АНКЛАВ"
https://teletype.in/@operatop_admin/reb1
