Денис,
Это вполне можно сделать в нашей модели. Один массив буев - РГБ-1, второй - РГБ-2, третий - РГБ-3, чевертый - буи гидрологической разведки, и так далее. По номеру массива можно переключать вид экрана СПИУ. 24 ячейки для первого массива, 10 - для второго, и так далее.
Коллеги,

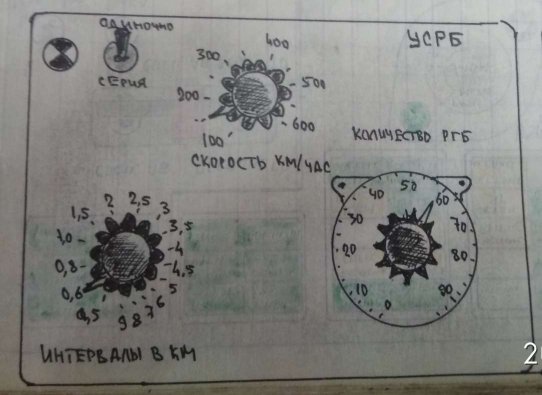

На пульте УСРБ есть зеленая лампа:
Это индикатор включения питания, или что-то еще?
Отредактировано Alexander Belov (2020-11-27 22:17:35)
Отредактировано....
Отредактировано denistpilot (2023-03-13 11:50:12)
Александр Сергеевич понятно, мое предположение снимается.
Александр Сергеевич, спасибо!
Делаем УСРБ.
Да, я тоже об этом читал. Понятно становится почему редко работали с РГБ-2-3.
Александр Сергеевич, а не вышел на связь Ваш товарищ по линейке и конспекту?
С уважением, Денис.
Коллеги,
Цены-то менялись. Вспомните, в фильме "Берегись автомобиля" озвучена цена машины "Волга" 3500 р. В 1974 году ГАЗ-24 стоил 6200 р. Хороший знакомый, не по наслышке связанный с Ил-38, говорил, что "выставить поле РГБ-12 - все равно, что сотню "жигулей-копеек" в море выбросить" ". По ценам (3500 р.) это вполне соответствует цифрам Артемьева.
P.S.
Я здесь. Просто рисовать приборы - это очень долго...
Отредактировано...
Отредактировано denistpilot (2022-11-16 16:01:29)
Коллеги,

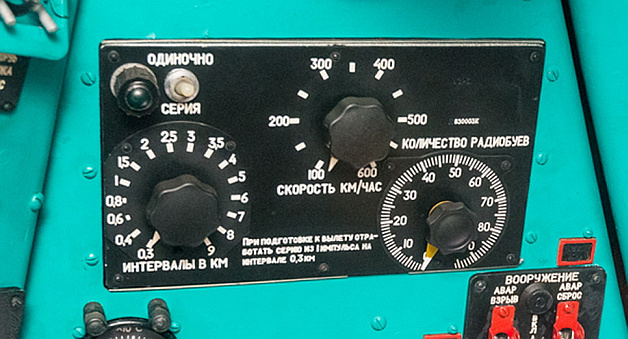

Вот есть УСРБ:
Как изменяются задаваемые значения интервала постановки буев и скорости самолета? Плавно или дискретно? Можно ли задать интервал постановки равным 4.5 километра, и скорость 325 км/ч, или только 4 или 5 км интервал и скорость 350 км/ч?
То есть, ручки ввода интервала и скорости вращаются плавно или ступенчато переключаются?
Добрый день, Александр! Точно конечно подсказать в данном вопросе не смогу, но могу предположить, что в связи с тем, что данный прибор, наверное, рассчитан на использование в неблагоприятных условиях полета - вибрация, турбулентность.... то
положения там фиксированные и "перещелкиваются", но вот переключаются ли "крутилки" сразу в отмеченные положения или есть еще промежуточные - не знаю.
С уважением, Денис.
Отредактировано......
Отредактировано denistpilot (2023-03-13 11:51:28)
Денис,
Александр Сергеевич выкладывал фотографию "самой важной кнопки", запускающей сброс серии РГБ от УСРБ вот тут:
Авиационные средства поиска подводных обьектов

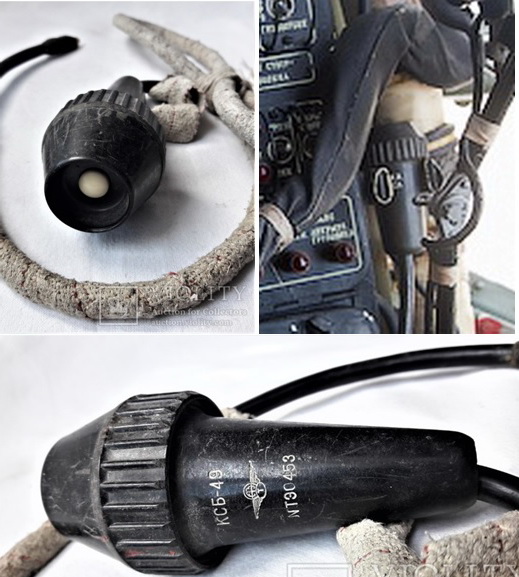

Вот фото:
Сделать такую, висящую на кабеле, мы, конечно, не сможем, но сделать кнопку и разместить ее в нескольких местах панели нам вполне по силам.
Уважаемые коллеги, я так понимаю, что сброс бомб и торпед также выводится на данную "главную" кнопку в Бе-12?
С уважением, Денис
P.S.
Александр Сергеевич, спасибо!
Сделаем "плавно", насколько позволяет программа. В любом случае, изменения значений интервалов и скоростей производятся с каким-то шагом. Для скоростей шаг 10 км/ч подойдет? Выйдет 5 щелчков на одно деление шкалы.
Для интервалов сделаем тоже по 5 шагов на одно деление. от 0.3 до 1 км - шаг 50 метров, от 1 км до 4 км шаг 100 метров, потом - шаг 200 метров.
Так сгодится?
Отредактировано.....
Отредактировано denistpilot (2023-03-13 11:52:03)
"У нас", у нашего пользователя, всегда есть возможность "остановить время", поставив платформу на паузу. А потом хоть прицеливаться, хоть сделать астрономические расчеты для определения места.
Головой "покрутить по сторонам" не всегда получится, поэтому компоновки панелей приходится переделывать. Углы зрения не совпадают с реальностью, человеческий глаз "шире видит". Разрешение далеко от реальности - число точек на экране ограничено.
Вот что не выходит - так это полная шкала установки числа буев. Риски отстоят друг от друга менее чем на 3.6 градуса. Если не делать УСРБ размером во весь экран, то риски визуально просто сливаются. Придется сделать их с шагом не в 1 буй, а в 5 буев. Число заданных к сбросу все равно выведем на подсказку, но шкала будет разборчивее.

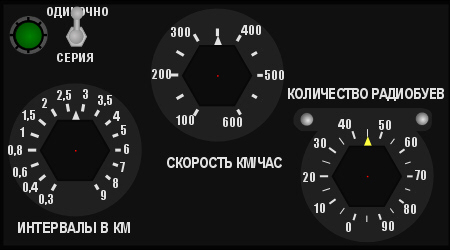

Вот что получается:
В панели вряд ли сможем обеспечить размер этого прибора более чем 200 х 120 точек (пикселей экрана).
Александр, круто получается!!!
С уважением, Денис.
Ну и отлично. Собираем прибор.
Остается открытым вопрос: как выбирается объект для сбрасывания по кнопке? Как коммутируется сигнал сброса: когда на УСРБ. когда на подвеску торпеды (в нашем случае)?
Кнопку сделаем, это не проблема. Кнопка при нажатии выдаст нам сигнал. Как определить, где этот сигнал должен быть обработан (на подвеске торпеды или на УСРБ)?
Александр, наверное если включен тумблер, что типа "главного", тогда с кнопки сброс оружия, а если нет, то буи. Где-то должен быть переключатель буи-оружие, как мне кажется.
С уважением, Денис.
Александр Сергеевич, большое спасибо!
Тут получается надо все делать в совокупности - в том числе и панель по которой Вы разъснили + прибор УСРБ, чтобы уже что-то "вырисовывалось".
Но для тестирования самого прибора УСРБ, можно просто пока сделать кнопку сброса буев.
Еще раз спасибо за Ваши подробные объяснения.
С уважением, Денис.
И это мы еще пока не дошли до ПВУ Сирень.
кстати, а то у нас по СЕРИЙНЫМ ВИЗами было?
и насколько часто их реально использовали?
Александр Сергеевич, а можете рассказать по процессу работы с ПВУ Сирень: что куда вводить и "крутить"?
Заранее спасибо, с уважением Денис.
Отредактировано....
Отредактировано denistpilot (2023-03-13 11:53:11)

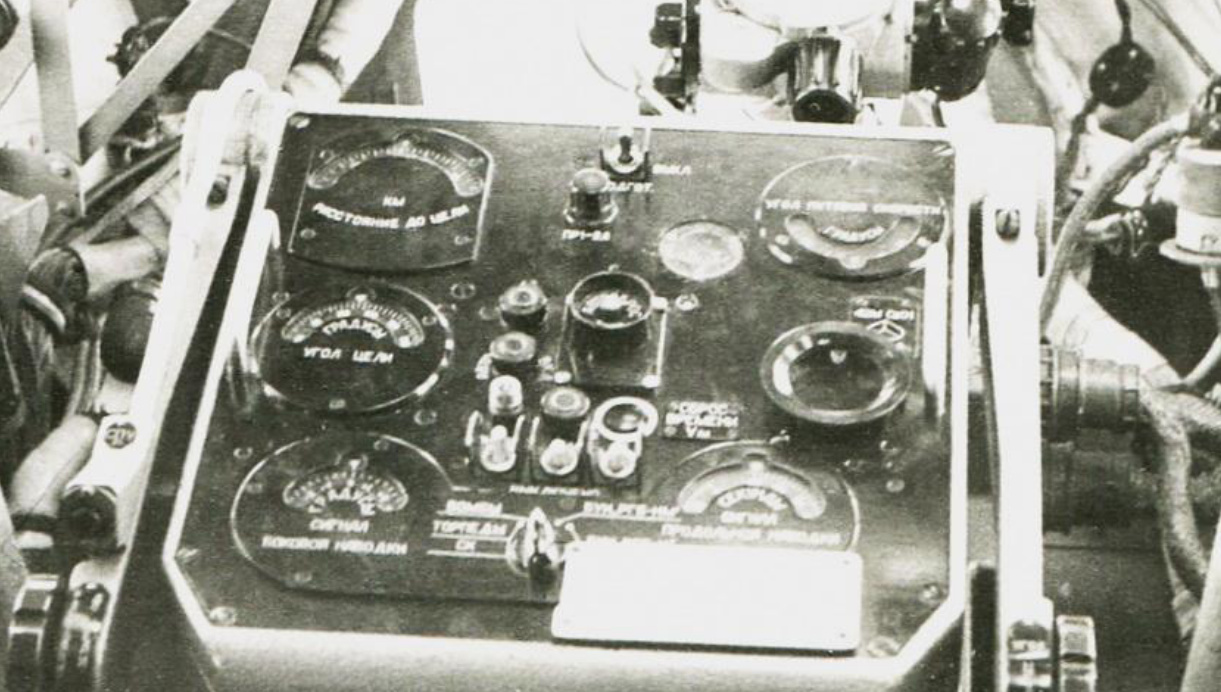

Александр Сергеевич, а вот это фото ПВУ Сирень - там вроде бы кое-что видно?

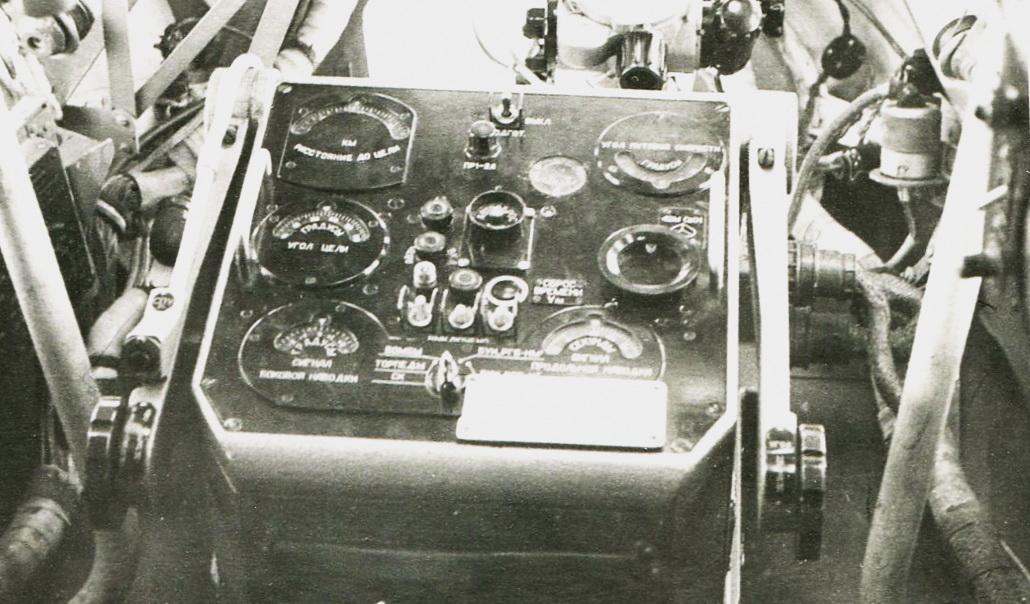

Вот самое большое фото "Сирени", какое только смог отыскать:
Только мне кажется, что "Сирень" стоит обсуждать в совокупности с навигационной системой АНП-1 (и НИ-50) и РЛС.
И по УСРБ и сбросу буев.
Кнопкой выбор с какой группы.
Нажал-горит ламп.
Ввод на УСРБ.
И сброс кнопкой.
Для отладки пусть пока кнопка работает только на сброс буев. Вопрос: УСРБ сбрасывает ВСЕ буи, или только из выбранной группы?
Сейчас у нас загружены две группы по 18 буев (по одному частотному комплекту) - группы I и II, и 5 маркерных буев (каналы 20-24) в группе V. Что будет, если:
1. На УСРБ настроено выставлять 20 буев, а группа не выбрана (кнопка не нажата)? Не будет сброса вообще, или сбрасываться начнут с группы I?
2. Выбрана группа I, а настроено высталять 20 буев - больше, чем в группе? Сбросим недостающие из группы II?
3. Выбрана группа II, настроено выставлять 20 буев? Сбросим недостающие из группы V (маркерные)?
И еще вопрос. Получается, что кнопка группы сама буи не сбрасывает, а только лишь включает цепь сброса группы? Так?
Отредактировано....
Отредактировано denistpilot (2023-03-13 11:54:22)
Отредактировано....
Отредактировано denistpilot (2023-03-13 11:53:46)
