Авиационные средства поиска подводных обьектов

Сообщений 1 страница 30 из 75

1

Необходимая тема, для более детального освещения возможностей противолодочной(базово-патрульной) авиации ВМФ (ВМС).

2

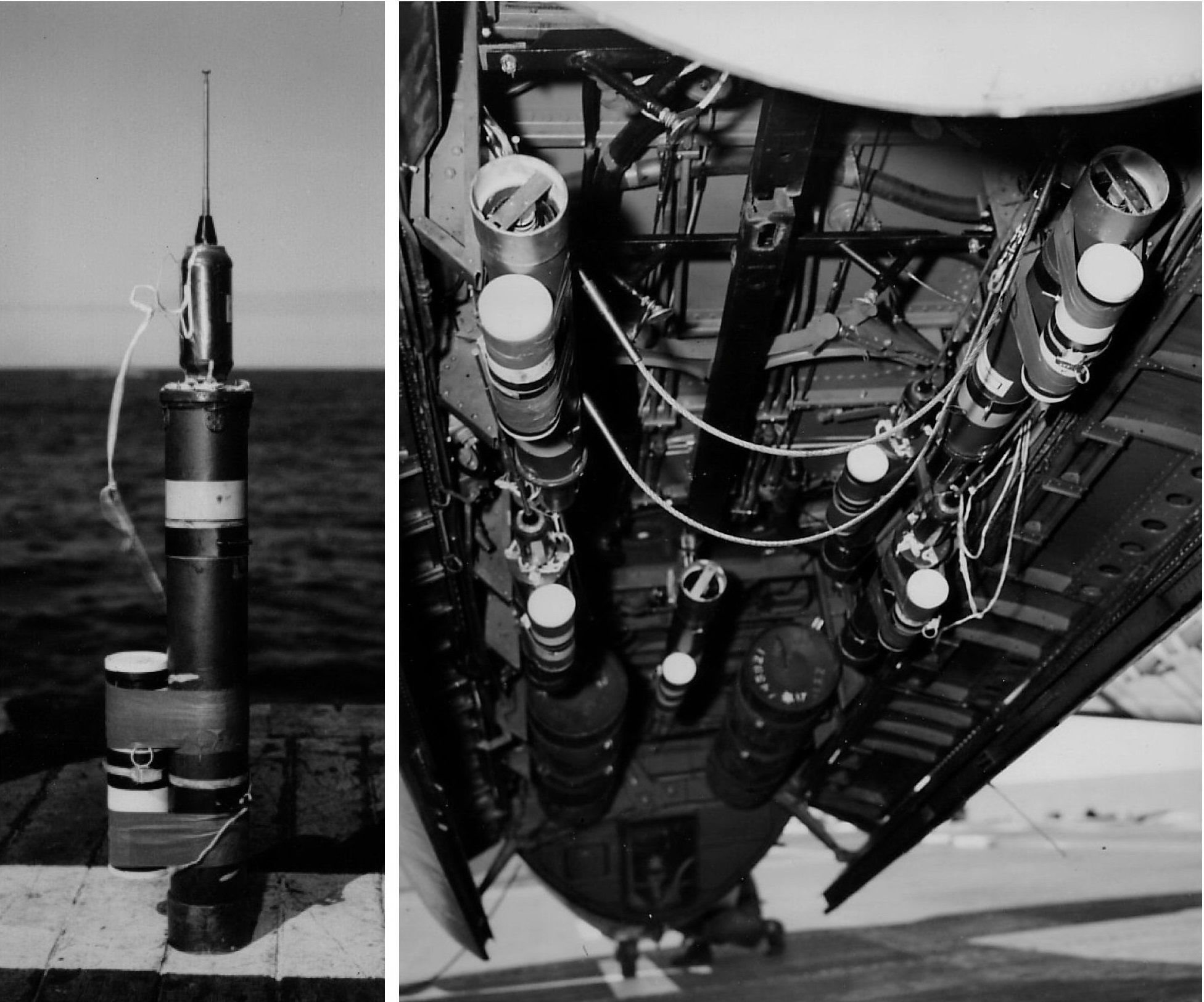

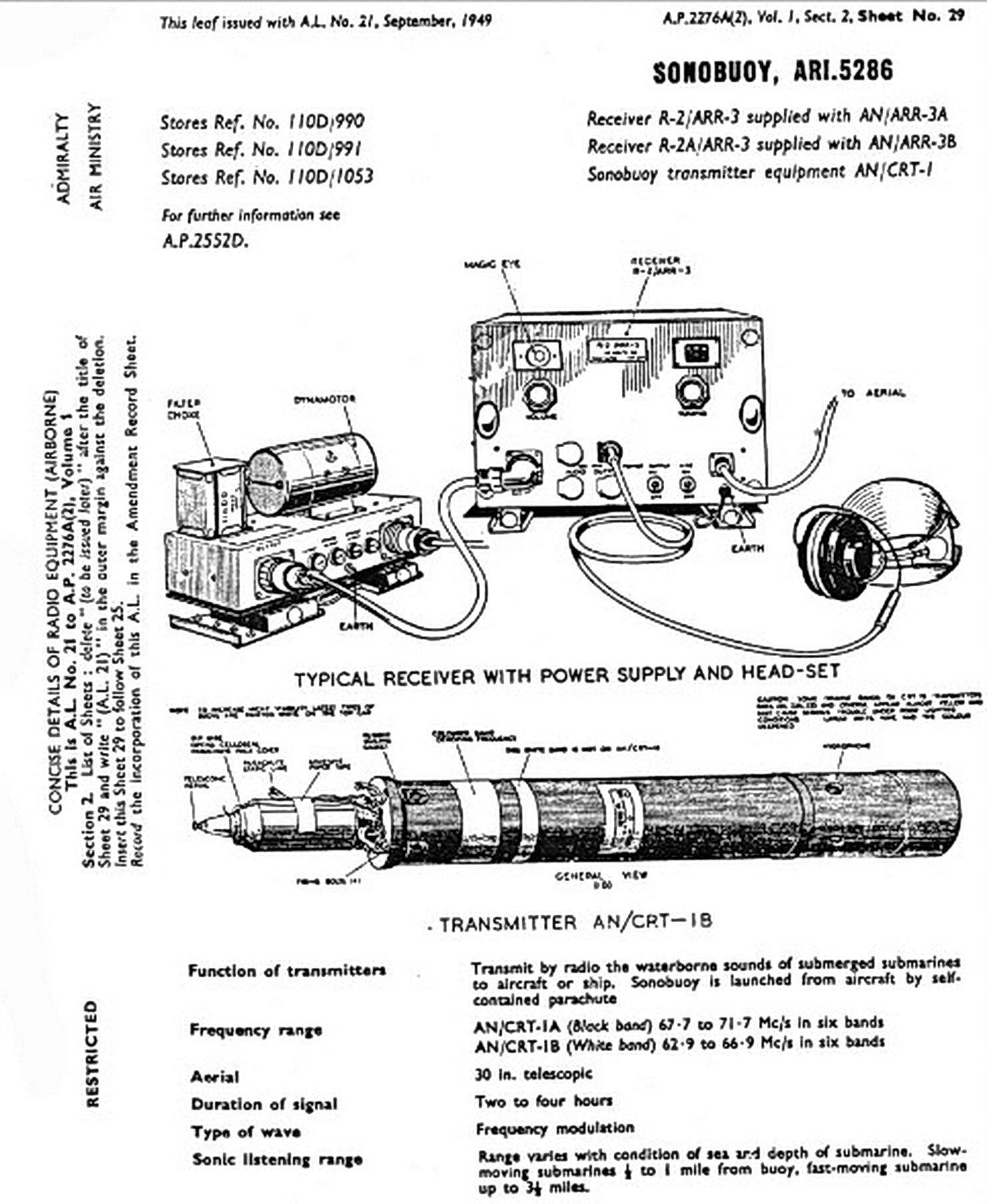

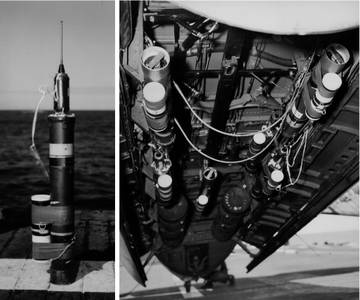

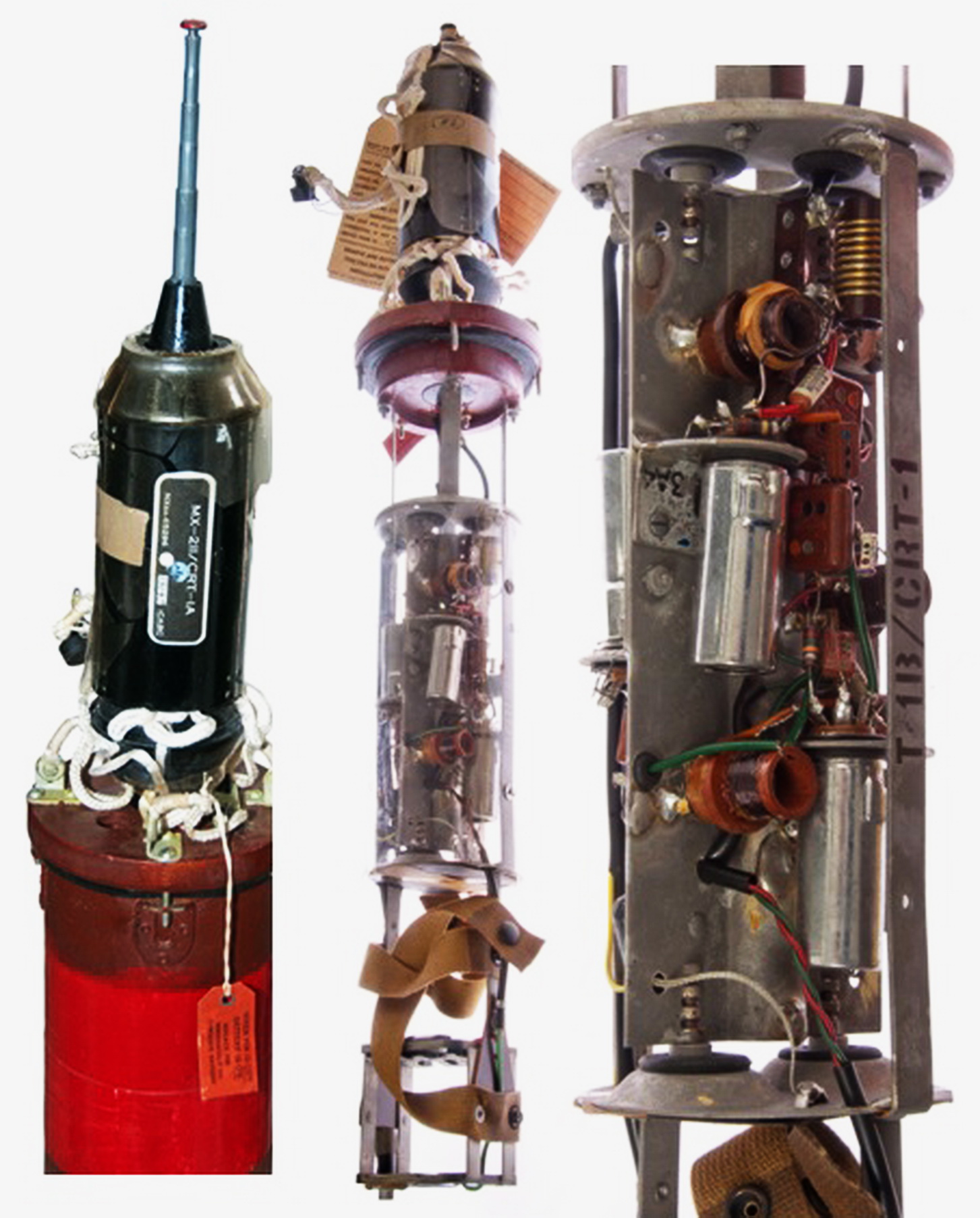

Гидроакустический радиобуй AN-CRT-1A
Радиобуй с пассивным гидролокатором выпускался с 1943 г., оснащался парашютом и сбрасывался с патрульных самолетов в море в специальных капсулах, самороскрывающихся в воде, для обнаружения подводных лодок. Радиопередатчик с поплавком оставался на поверхности воды, а гидрофонные датчики погружались на заданную глубину. Получаемые сигналы гидрофонами передавались на патрульный самолет. Частота — 67-72 МГц; Д обнаружения – 5,5 км; дальность передачи сигнала – 18 км; количество радиоканалов передатчика – 6; время работы – 6 часов; масса – 6,5 кг; размеры – 152х152х1200 мм.
http://forumuploads.ru/uploads/000a/e3/16/4396/t14013.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t93614.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t90599.jpg

3

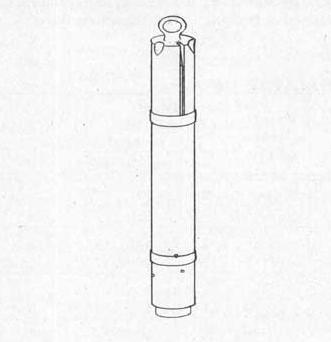

AN/SSQ-2 — американский одноразовый пассивный ненаправленый РГБ,  1950г.
При сбросе буя в верхней части поплавка в воздухе раскрываются 4 лопасти, благодаря которым буй начинает вращаться, замедляя скорость падения и стабилизируя ориентацию в пространстве. При попадании буя в воду блок вращающихся лопастей отбрасываются; разбиваются ампулы с красителем, которые окрашивают воду вокруг буя в красный цвет; из днищевой части поплавка выходит микрофон, который опускается на глубину 12 м (длина полностью размотанной катушки с кабелем); выдвигается УКВ-антенна; забортная вода попадает в отсек аккумулятора, выполняя роль электролита, после чего в течение минуты аппаратура буя приводится в рабочее состояние.
Расположение буя в дневное время определяется по пятну красителя, в ночное - по двум сигнальным лампочкам накаливания. Для обнаружения буя на больших расстояниях предназначен радиомаяк, приёмник которого принимает сигнал запроса в диапазонах X и S, а передатчик возвращает окончание сигнала запроса в амплитудно-модулированном виде. Ответный сигнал в диапазоне S различим на расстоянии 15 миль, в диапазоне X — на расстоянии 10 миль (в обоих случаях с высоты 600 м).
Глубина погружения гидрофона — 12 м.
Дальность прослушивания — 0,5–4 мили.
Длительность функционирования — 1,5 часа в морской воде при температуре 0–30°С.
Частота передатчика — один из фабрично установленных каналов в диапазоне 162–174 МГц. Номер канала нанесён трафаретом у днища буя.
Буй оснащён автоматическим затапливающим устройством, который представляет собой водорастворимую заглушку, закрывающую отверстие в подводной части поплавка между его внутренней полостью и забортной водой. После растворения заглушки вода попадает во внутреннюю полость буя и буй тонет. Время затопления зависит от температуры воды, в более тёплой воде заглушка растворяется быстрее. Если необходимо возвратить буй, заглушка перед пуском заклеивается специальной клейкой лентой.
Особенность. Время затопления "плавающее". В РГБ "Ива" для выдергивания заглушки на затопление стоял обыкновенный будильник,красного цвета.
В AN/SSQ-2 впервые применена возможность отображения отметки на экране РЛС  AN/APS-33 или 20. Это очень облегчало работу экипажа в районе поиска.
http://jproc.ca/rrp/rrp3/argus_ssq2.html
http://forumuploads.ru/uploads/000a/e3/16/4396/t34269.jpg

4

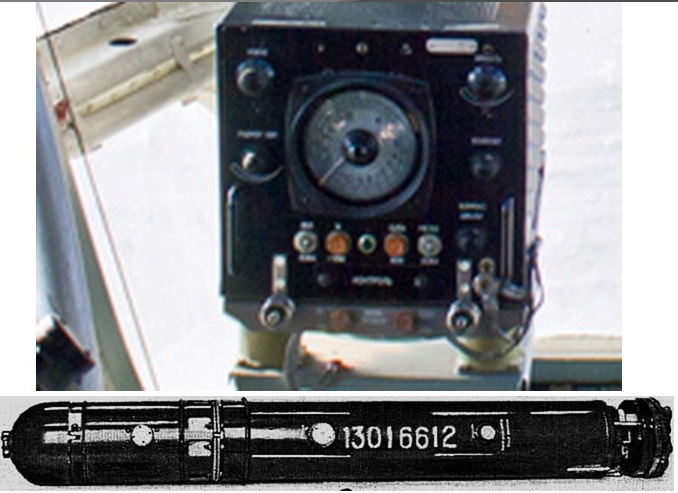

РГБ "Ива". Система "Баку".1955 г.
В состав системы входили самолетное приемное автоматическое радиоустройство СПАРУ-55  и комплект из 18 ненаправленных пассивных буев РГБ-H («Ива»).автоматическое последовательное прослушивание всех 18 буев комплекта, передатчики которых использовали фиксированные частоты в диапазоне 49,2 - 53,4 мГц с циклом перестройки 110с, и вывод самолета на их привод.
Выбор чувствительности производился в зависимости от состояния моря в предполагаемом районе поиска, решаемой задачи и устанавливался на буях перед их подвеской.
Значительный вес буя РГБ-Н,  45 кг был его основным недостатком; кроме того длина его достигала 2 000 мм, а гидрофон заглублялся всего лишь на 18 м, небольшая скорость снижения, равная 10 м/с приводила к значительному ветровому сносу.Схема ламповая,пальчиковая.Поэтому большой расход энергии.
Работоспособность буя в дежурном режиме достигала одних суток, а в режиме непрерывного излучения - до 8 ч. Это стало возможным благодаря мощной сухой батарее ИТ-6 весом 12,2 кг. Буй, так же, как и остальные изделия подобного назначения, снабжался механизмом затопления с часовым механизмом от пружинного будильника. Он обеспечивал возможность установки времени затопления от 0,5 до 24 ч.
Минус-за несколько часов РГБ ветром и течением сильно разносило.
СПАРУ круговая развертка с фиксацией на выбранном канале и прослушивание шума цели в наушник.

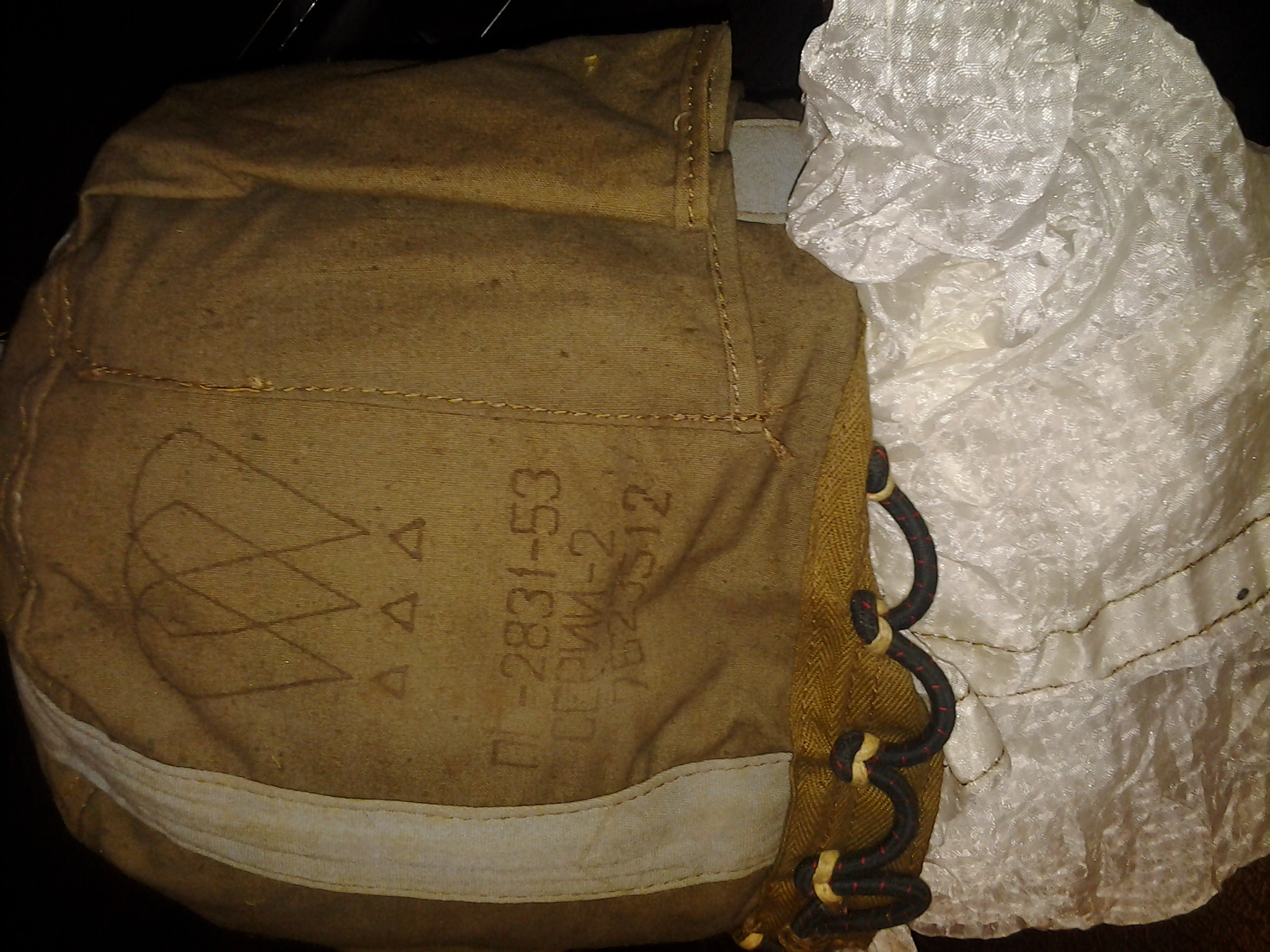

Особенность: хороший парашют,из которого делали чехлы для личных машин.
http://forumuploads.ru/uploads/000a/e3/16/4396/t65170.jpg

Отредактировано Catolov (2020-02-18 14:17:17)

5

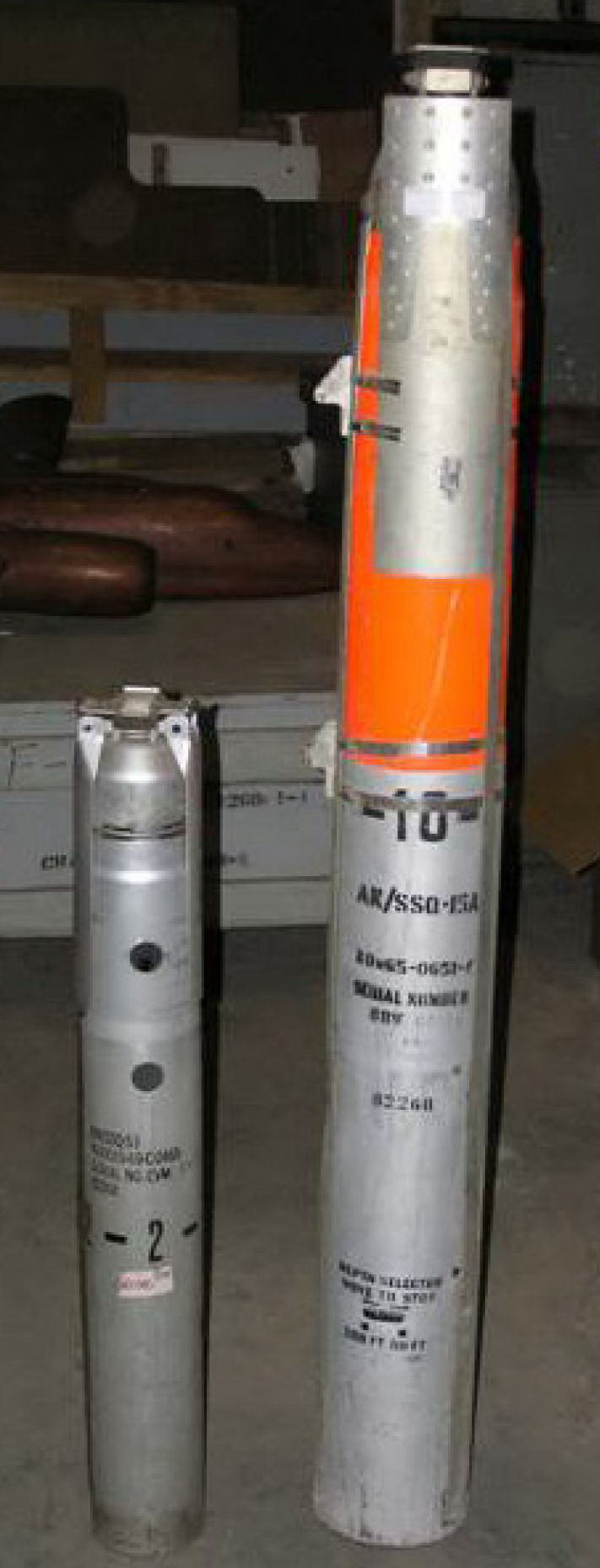

AN/SSQ-15

http://forumuploads.ru/uploads/000a/e3/16/4396/t73209.jpg

Отредактировано Catolov (2020-02-18 14:30:41)

6

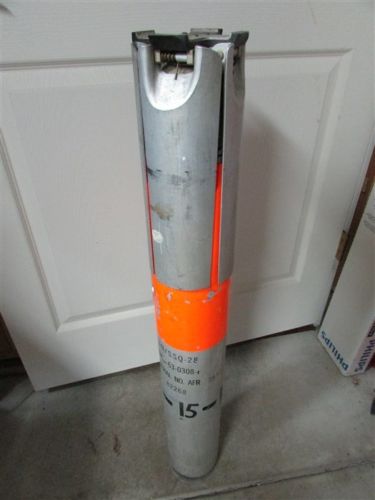

AN/SSQ-23
http://forumuploads.ru/uploads/000a/e3/16/4396/t19176.jpg

7

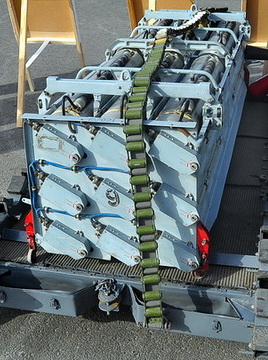

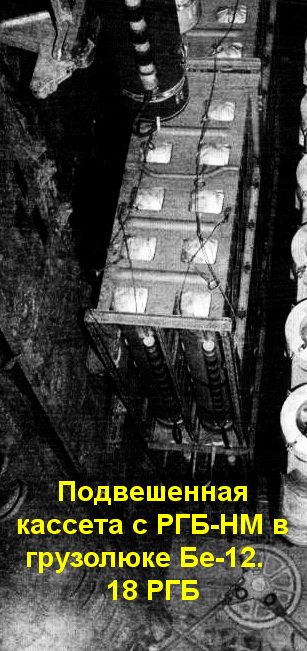

РГБ-НМ "Чинара" 1961 г.
Предусмотрели систему контроля за его работоспособностью после приводнения (передатчик включался на 4-5 мин в режим непрерывного излучения), в качестве источника питания использовалась водоналивная (замачиваемая) батарея, обеспечивавшая работоспособность буя в дежурном режиме до 6 ч, в режиме непрерывного излучения - до одного часа. Для прихода батареи в рабочее состояние требовалось 1,5 - 2 мин после приводнения буя.
К недостаткам нового буя следует отнести ограниченную длину кабеля гидрофона (20 м), небольшую мощность передатчика информации в излучении (2 Вт, против 7,5 у буев РГБ-Н), что привело к уменьшению дальности приема его сигналов. Техническая надежность буев оказалась очень низкой.Отказность достигала 25%.
Дальность по пр.641 6 узл. при первом типе 1800 м.
http://forumuploads.ru/uploads/000a/e3/16/4396/t43544.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t83519.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t40060.jpg

Отредактировано Catolov (2020-02-27 15:30:09)

8

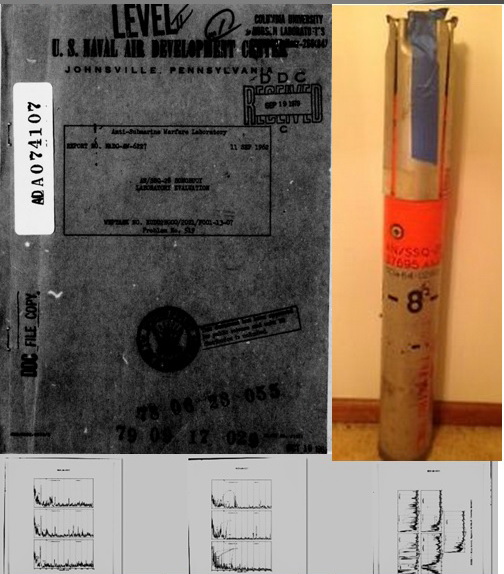

AN/SSQ-28 1956. Пассивный ненаправленный РГБ.
Интересно то,что еще тогда проводили проверки надежности с оценкой параметров(частОты,времени работы, глубины гидрофона).
http://forumuploads.ru/uploads/000a/e3/16/4396/t96852.jpg

9

А на Бе-12 реально пройти через бомбоотсек когда там подвешены буи?

10

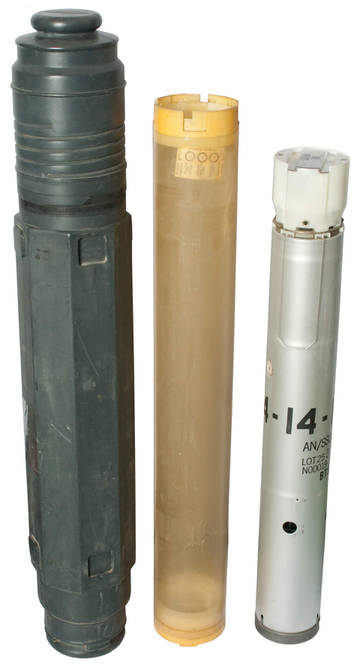

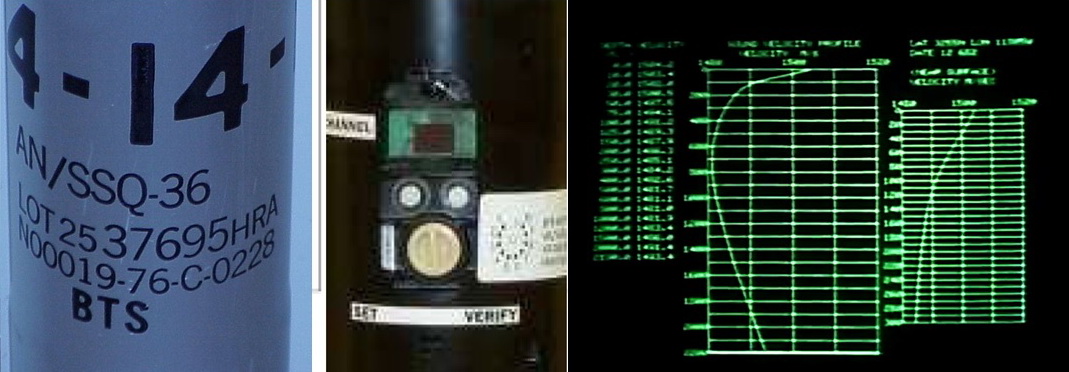

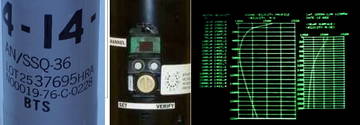

AN/SSQ-36 — американский батитермографический буй одноразового использования.1975 г.
Обеспечивает измерение вертикальных температурных градиентов и передачу данных на объект-носитель. В зависимости от модификации может работать в одном из 3 или 99 предустановленных радиоканалах. Измерения проводятся термистором, который опускается на кабеле из днища поплавковой части буя и обеспечивает непрерывное считывание температуры в зависимости от глубины
Максимальная глубина погружения термодатчика — 305, 610 и 800 м.Установка перед применением на борту.
Скорость погружения термодатчика — 1,52 м/с ± 5%
Диапазон измерения температур — от –2 до +35°С
Особенность-Способ хранения. На базе в контейнере,на самолет вывозится в тубе. Предупреждает механические повреждения при перевозке.
http://forumuploads.ru/uploads/000a/e3/16/4396/t10301.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t75617.jpg

11

timokhin-a-a написал(а):

А на Бе-12 реально пройти через бомбоотсек когда там подвешены буи?

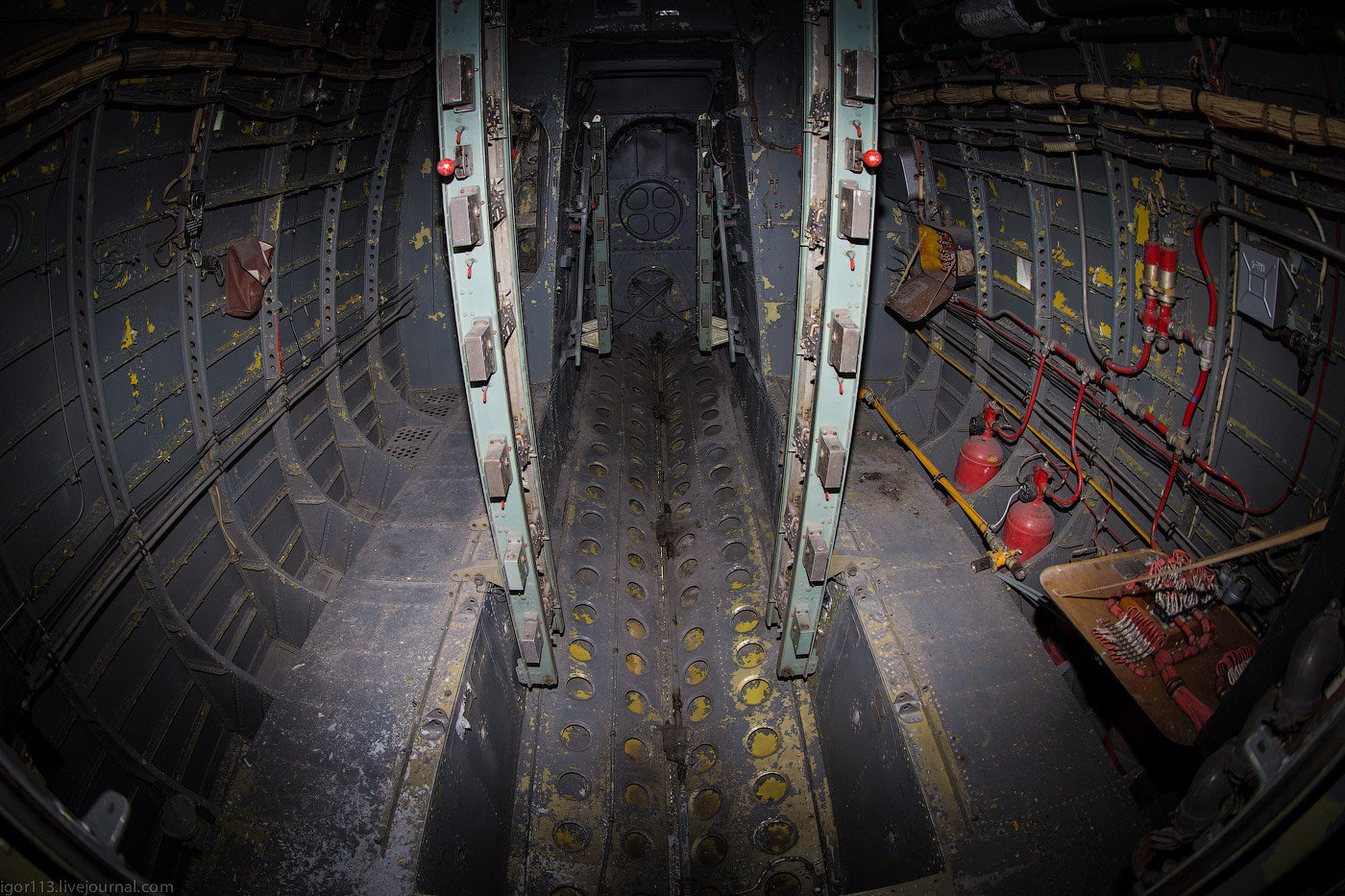

Александр,да,можно.
К радисту пройти.
Это идти в хвост,дверь радиста слева.Грузолюк внизу.

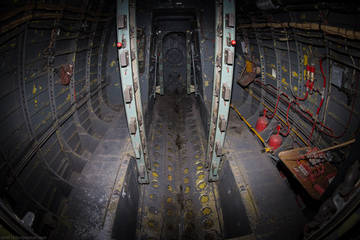

http://forumuploads.ru/uploads/000a/e3/16/4396/t24743.jpg

12

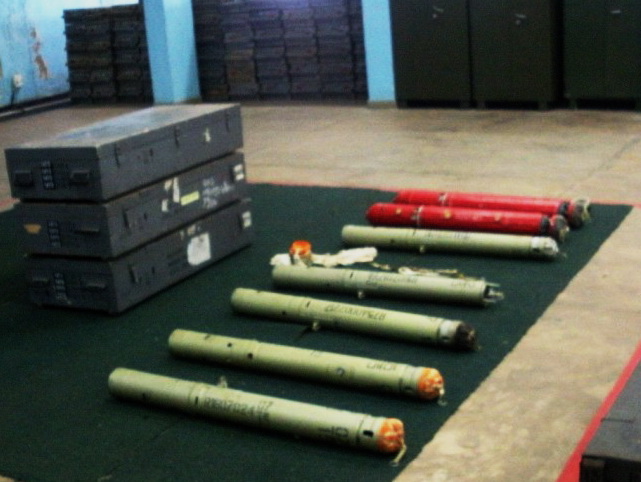

РГБ-НМ-1 («Жетон»)1973 г.
Сдвинули частоты в НЧ диапазон,возросла дальность.
Глубина гидрофона регулируемая 20,40,100 м.
Чувствительность три положения.Обычно работали "двойкой"-волнение моря до 3 баллов. Дальность при первом типе гидрофон 100 м. "Стерджен" 8 узлов-800 м. уверенно.
Установки глубины и чувств. на земле. В базе ПЛОР хранение. Первый БК проверен и готов.Помнится 70% установка "двойка" и 100 м. По Камчатке.
В заявке на полеты заказ за подписью НШ АЭ. Номер борта,сколько и с чем доставить в указанное время.
Глубина и чувств. определялись штурманом АЭ.
"Жетон" дальние,красного цвета.
http://forumuploads.ru/uploads/000a/e3/16/4396/t13740.jpg

13

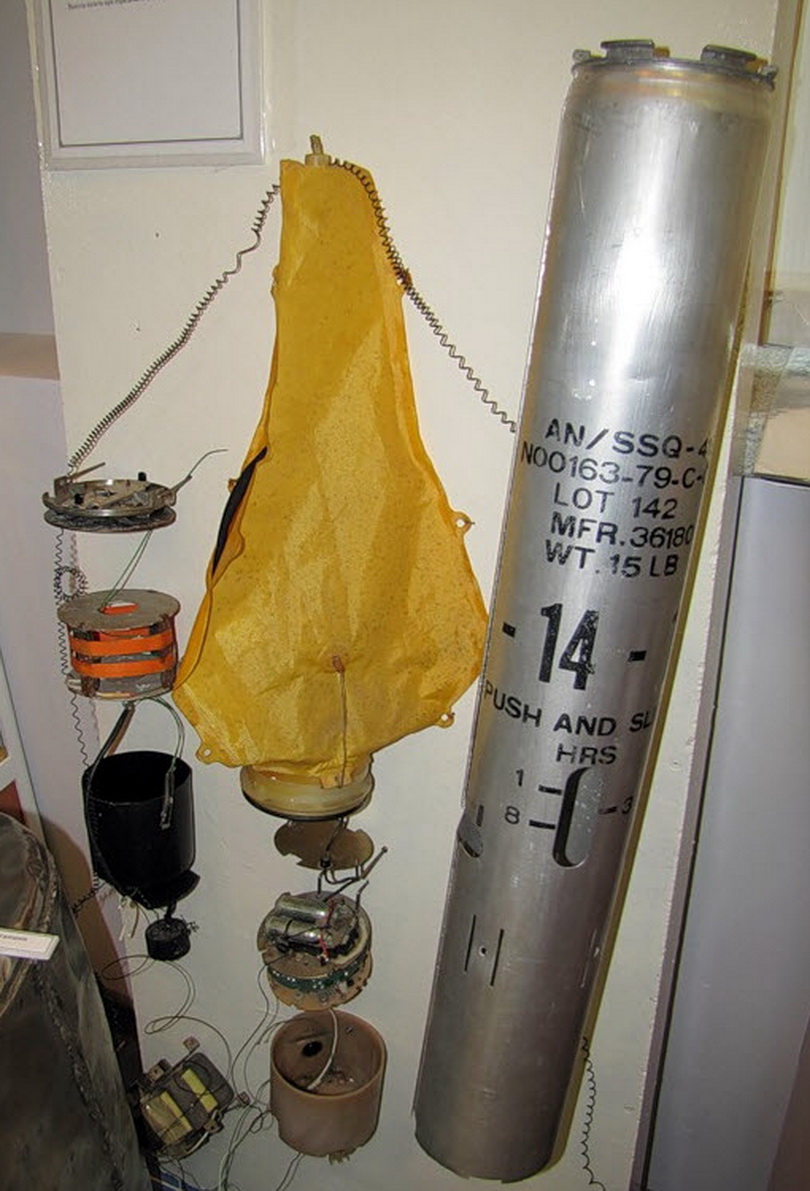

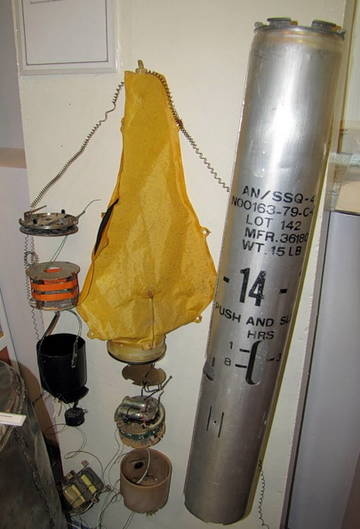

AN/SSQ-41 — американский пассивный ненаправленный гидроакустический буй системы «Jezebel» 1964 г.
Информация обрабатывается ЭВМ до 16 частот одновременно.(В зависимости от модификации "Орион").В Р-3А обрабатывалось 4 РГБ. Лента с записью разверток при использования "Джули"(ВИЗ).
Частотный диапазон — 10 Гц ... 20 кГц[1]
Глубина погружения гидрофона — 18 ... 300 м
Длительность  — 1, 3, 8 часов
Частота передатчика — 31 фиксированная частота в диапазоне 163–173 МГц.

Установка данных на борту самолета.
http://forumuploads.ru/uploads/000a/e3/16/4396/t20903.jpg

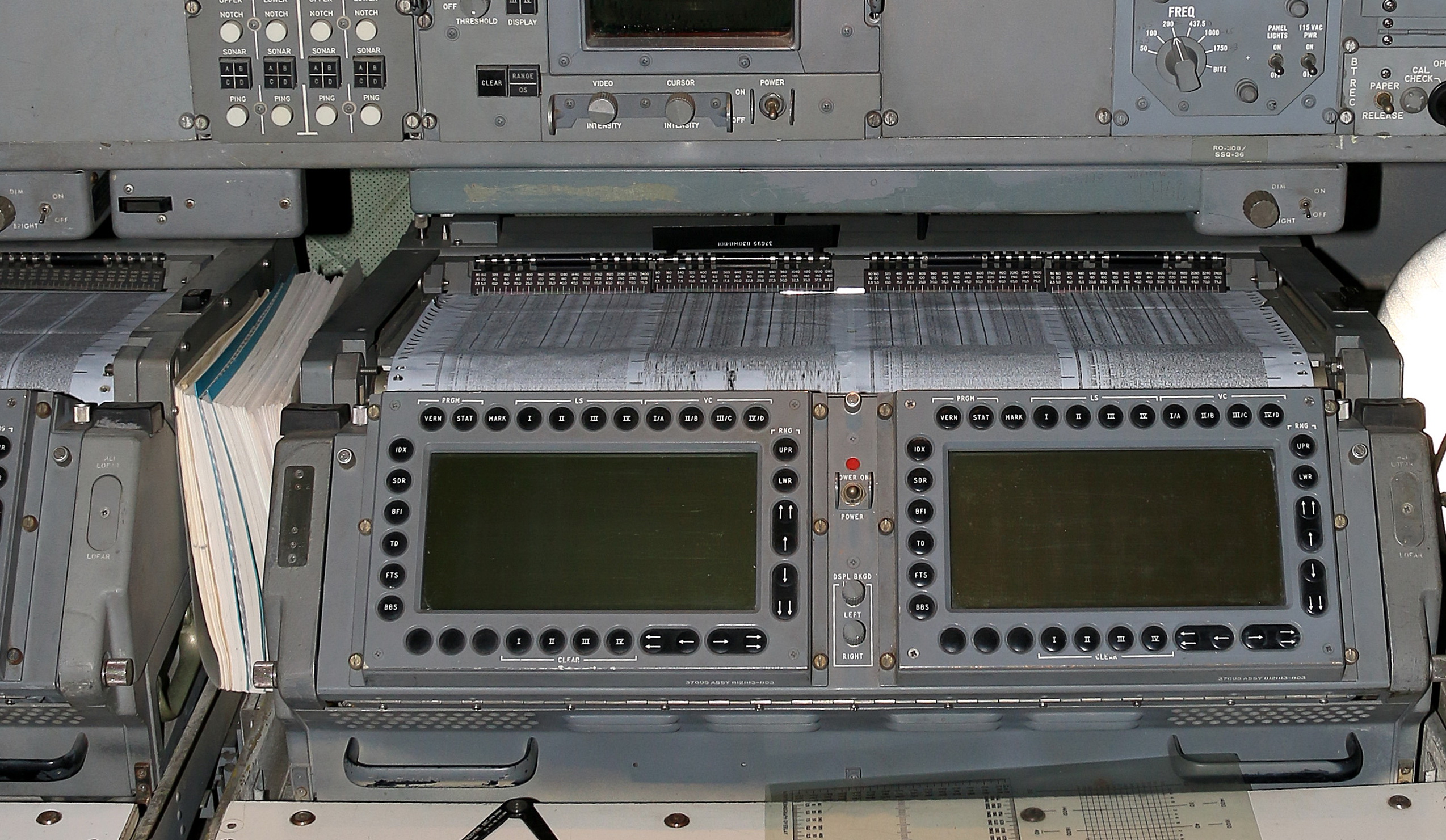

http://forumuploads.ru/uploads/000a/e3/16/4396/t74927.jpg

Отредактировано Catolov (2020-02-18 19:10:01)

14

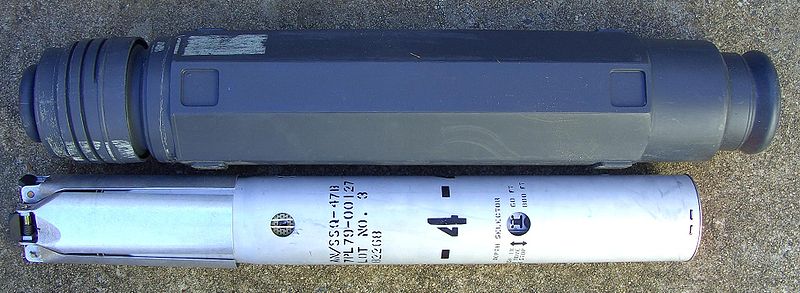

AN/SSQ-47 — американский пассивный ненаправленный гидроакустический буй системы «Jezebel» 1964 г.
Частотный диапазон — 10 Гц ... 20 кГц.
Глубина  гидрофона — 18 ... 300 м
Длительность функционирования — 1, 3, 8 часов
Частота передатчика — 31 фиксированная частота в диапазоне 163–173 МГц.
http://forumuploads.ru/uploads/000a/e3/16/4396/t12398.jpg

15

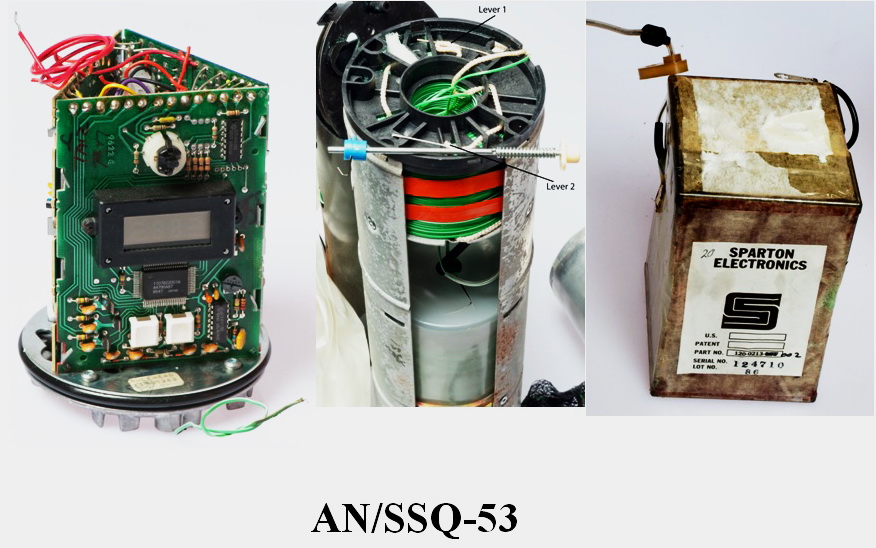

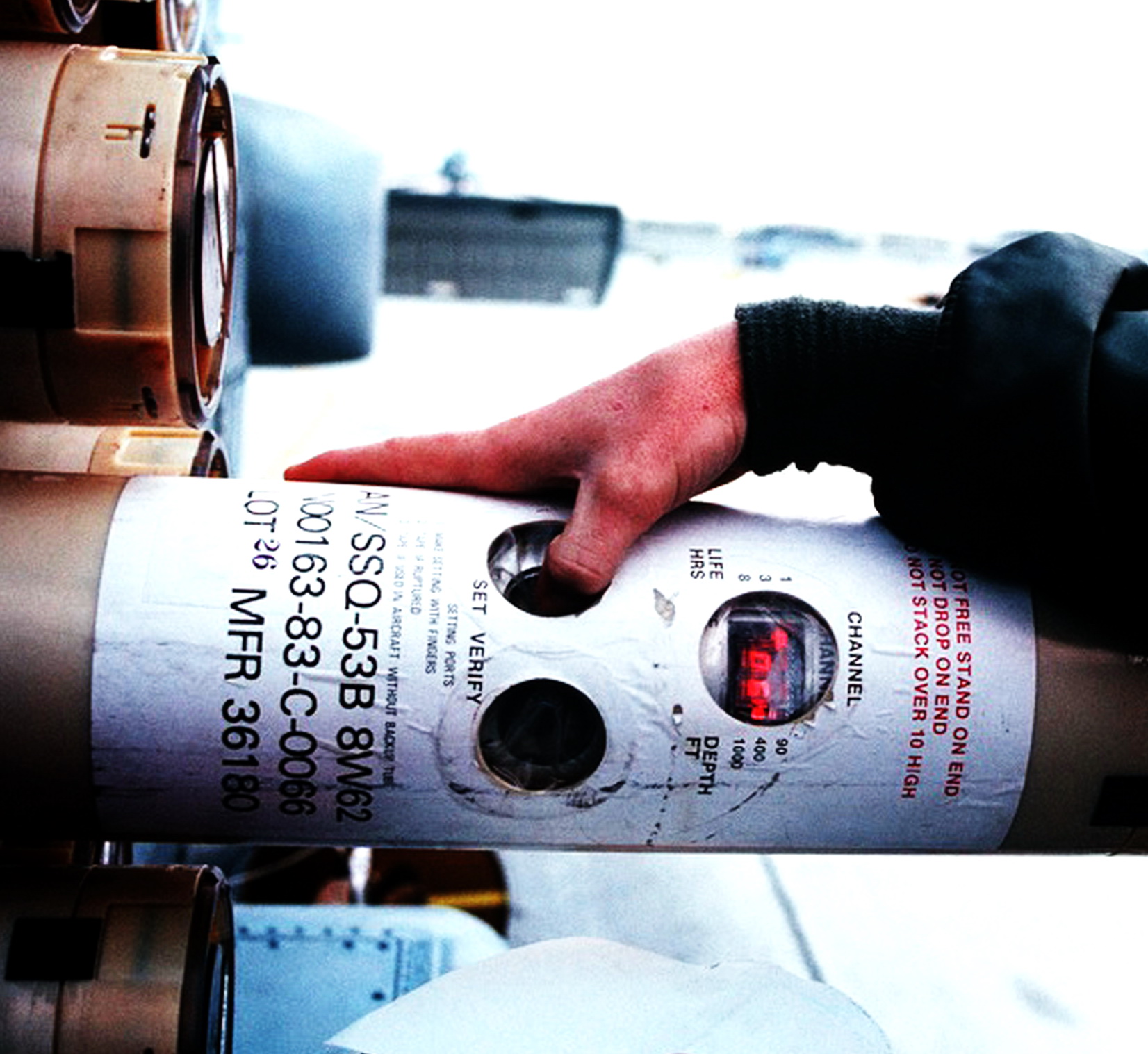

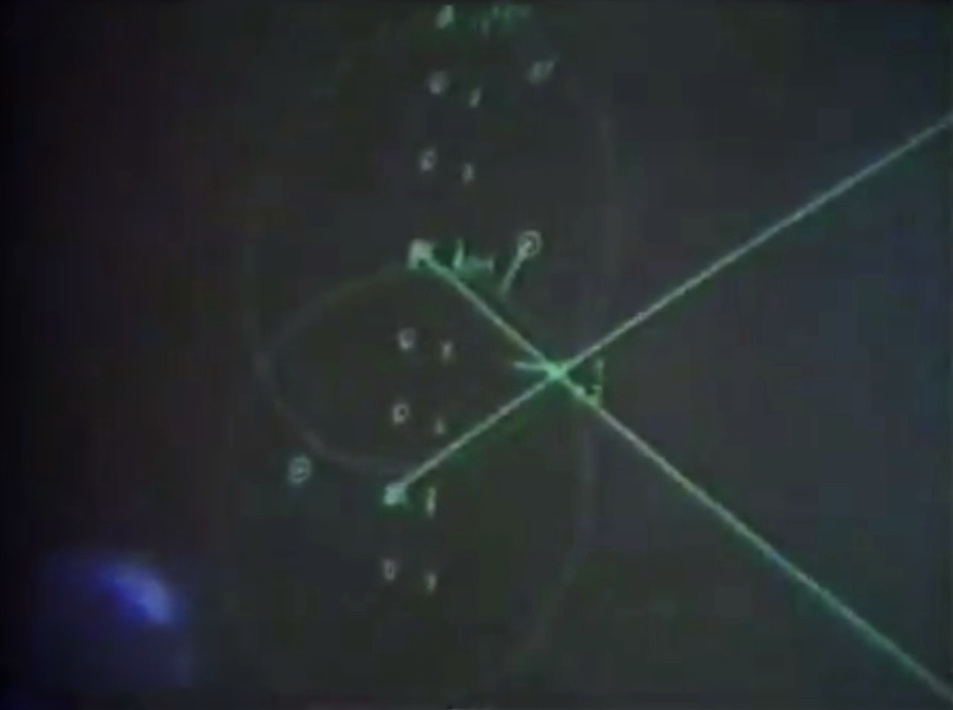

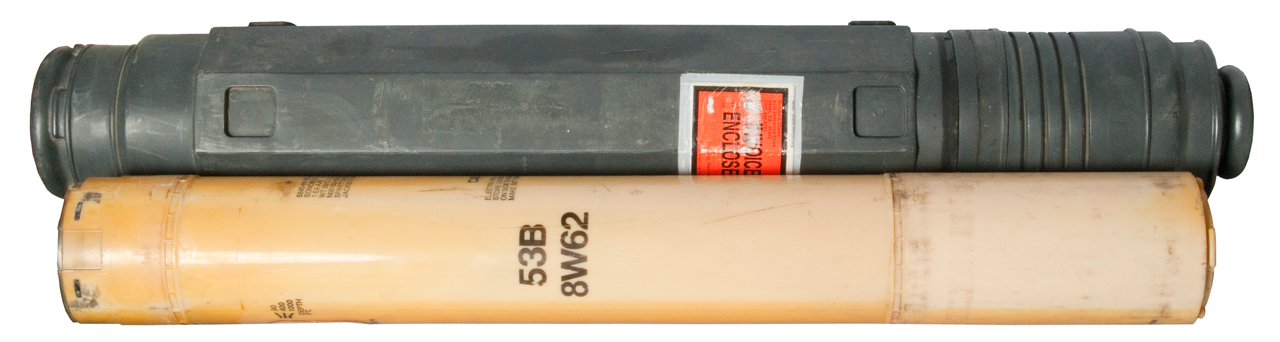

AN/SSQ-53 — американский пассивный направленный одноразовый гидроакустический буй системы DIFAR (англ. Directional Frequency Analysis and Recording, направленный частотный анализ и запись) 1969 г. Применяется для обнаружения, определения пеленга, сопровождения, классификации подводных целей. Два или более буя совместно позволяют определить точные координаты цели. Имеет высокую чувствительность в низкочастотном диапазоне 10–2400 Гц. Антенна имеет два направленных и один ненаправленный гидрофон и может опускаться на глубину 30, 120 или 300 м.
Вместо предварительной ручной механической установки параметров буя впервые применено электронное переключение функций (номер радиоканала, глубина погружения, длительность работы) по радиоканалу с приёмником радиокоманд.
Частотный диапазон — 10–2400 Гц.
Глубина прогужения гидрофона — 30, 120 и 300 м.
Длительность функционирования — 1, 3 или 8 часов.
Частота передатчика — 99 фиксированных переключаемых частот в диапазоне УКВ.
Последняя мод.
AN-SSQ-53E — оснащён командным переключением функций по радиоканалу ДМВ. Система команд включает:

    Включение/выключение радиоретрансляции акустического сигнала;
    Режим приёма (направленный гидрофон/ненаправленный гидрофон на глубине 14 м);
    Включение/выключение автоматической регулировки усиления;
    Выбор радиоканала для ретрансляции.
Имеет дополнительную установку глубины 60 м.
http://forumuploads.ru/uploads/000a/e3/16/4396/t89940.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t18891.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t81307.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t10983.jpg

16

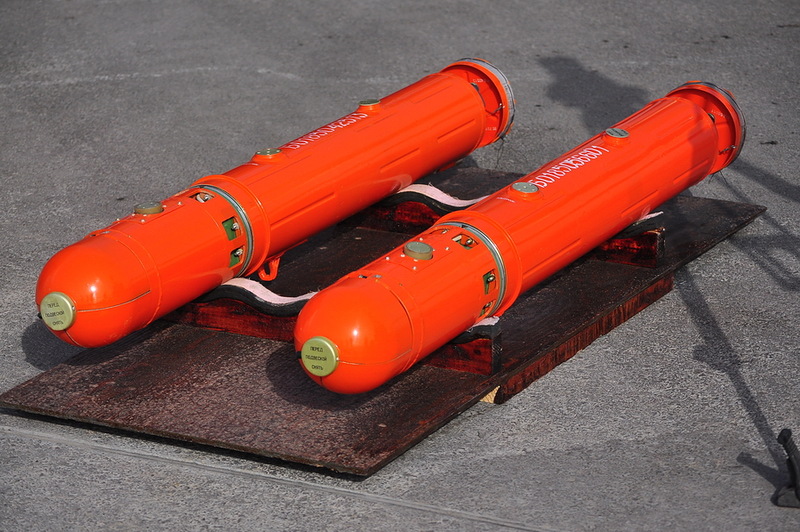

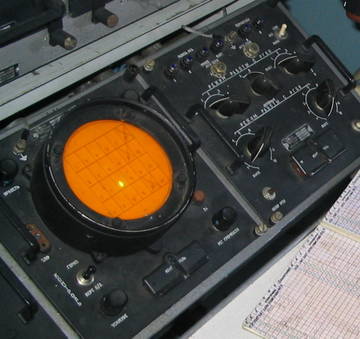

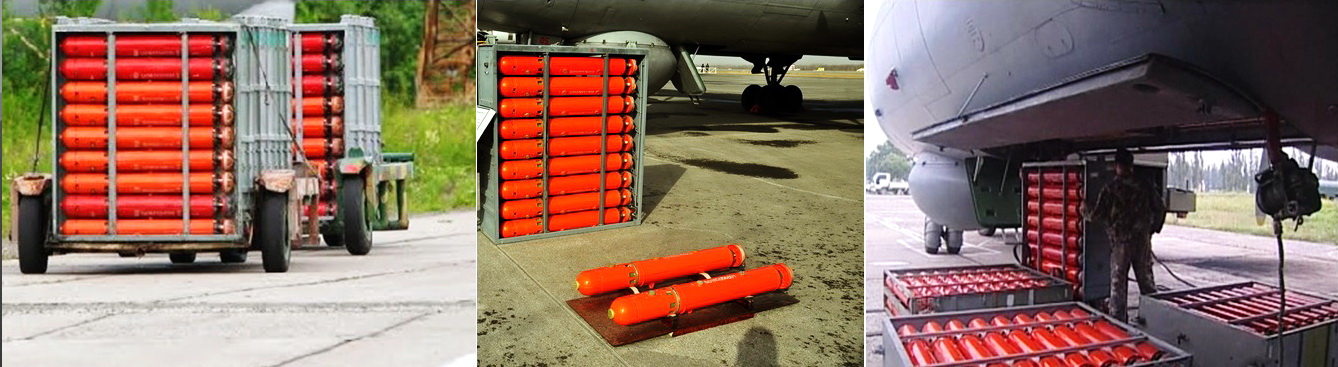

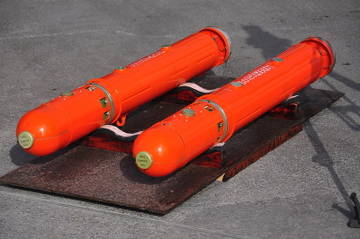

РГБ-1. Пассивный ненаправленный буй.
Буй имеет три режима работы: прием-передача, маркерный, и дежурный с тремя степенями чувствительности.
В дежурном режиме буй сохраняет работоспособность в течение трех часов, в «маркерном» - 45 мин.

Три режима работы. Прием-передача , это когда от обнаружил шум подводной цели и выдает сигнал на самолет. Маркерный, это когда он излучает постоянно, как радиостанция и дежурный с тремя порогами( уровнями) автопуска. Первый самый чувствительный, третий –малая чувствительность. Обычно, используют второй уровень(порог). Дальность действия на нем  по подводной лодке типа  «Стерджен» при ее ходе 6-8 узлов в первом типе гидрологии брали 2200 м. Типа «Лос-Анджелес»-1500 м. Но это с "дерганием". Уверенно-1200 примерно.
Для РГБ-1 система «Беркут» имеет 24 частотных канала. Каждый буй имеет свой код маяка-ответчика. Но для поиска задействуют не все каналы. На фото СПИУ некоторые квадратики перечеркнуты. 18,20,21. Это напоминание третьему штурману СПИУ , что эти каналы используются как маркерные РГБ. На ТОФ было так, на СФ или БФ могли быть отличия.

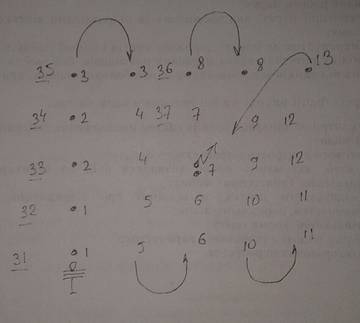

Некоторое неудобство в том, что при постановке поля РГБ буи с одинаковыми частотными номерами могут оказаться рядом и внести путаницу в определении географических координат.  Поэтому, по предварительной договоренности с базой ПЛОР РГБ с соответствующими частотными номерами или «забивались» в кассету рядом-1,1...2,2...3,3...4,4... и т.д. Или «раскидывались» в кассете друг от друга подальше.
Для устранения путаницы, ввели ТАКТИЧЕСКИЕ номера, которые, понятно, не совпадали с частотными. Там есть фото «картонки» СПИУшника. Частотные номера, начиная с 31-го, а карандашом рядом прописывает частотные. Первая графа-Номер п.п. Вторая- тактическтй номер. Третья-частотный. Четвертая-Время начала работы РГБ. Пятая-Время окончания работы.
На миллиметровке планшета пишут тактические номера.
Точно фиксируется место начала постановки, или место маркера. От этих точек прокладкой рисуют и считают все остальное. Впрочем, часа через два это уже не столь важно, потому что РГБ прилично разносит течением. И точность (вне видимости в РЛС мысов) не очень.
http://forumuploads.ru/uploads/000a/e3/16/4396/t57706.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t89282.jpg

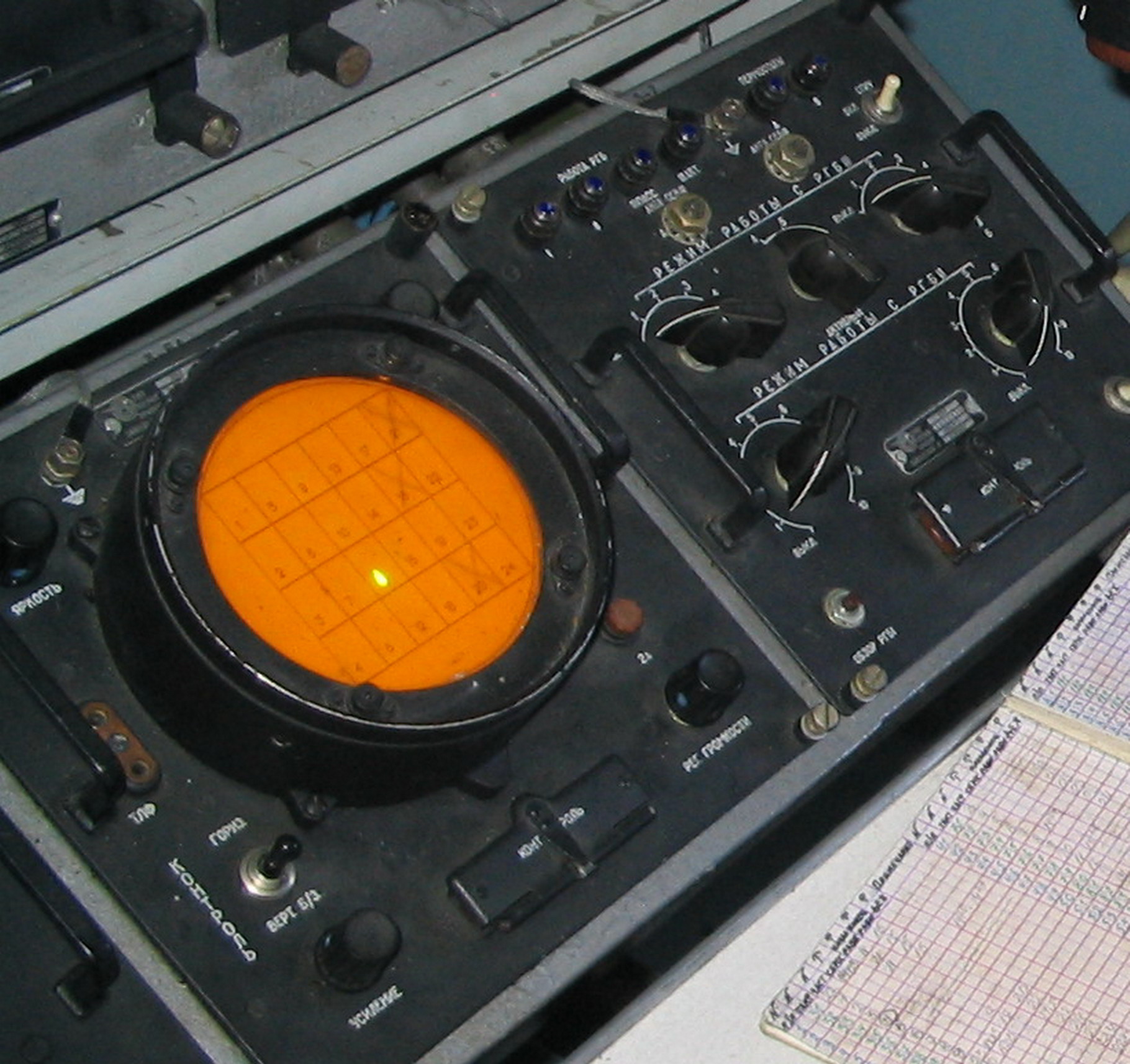

http://forumuploads.ru/uploads/000a/e3/16/4396/t28637.jpg

"Картонка" СПИУ для учета работы РГБ.
http://forumfiles.ru/uploads/000a/e3/16/4396/t48816.jpg

Отредактировано Catolov (2020-03-14 15:41:39)

17

Здравствуйте.

А какова вероятность обнаружения современных атомных и не атомных подводных лодок? Понятно что вопрос очень сложный и многогранный, но вот в упрощенном варианте, для тех кто к Флоту никак не относится.
Вот в конце прошлого года натовцы направляли противолодочную авиацию на север, говорили о развертывании в океане около 10 наших подводных лодок и дескать установили местоположение всех. Конечно, какие точно силы выходили в море, в близжайщее время врятли будет известно, но ведь дыма без огня не бывает, скорей всего что-то было. А вот как проявила себя их авиация, действительно выявила все действия наших подводных сил?

18

Sashan написал(а):

Здравствуйте.

А какова вероятность обнаружения современных атомных и не атомных подводных лодок? Понятно что вопрос очень сложный и многогранный, но вот в упрощенном варианте, для тех кто к Флоту никак не относится.
Вот в конце прошлого года натовцы направляли противолодочную авиацию на север, говорили о развертывании в океане около 10 наших подводных лодок и дескать установили местоположение всех. Конечно, какие точно силы выходили в море, в близжайщее время врятли будет известно, но ведь дыма без огня не бывает, скорей всего что-то было. А вот как проявила себя их авиация, действительно выявила все действия наших подводных сил?

Давайте позднее. Вечером отвечу.И пишу не совсем со своего компа. Чет я устал. Хочется обобщить по средствам поиска,а то что я коротко здесь наваял даже не сотая часть,что хотелось бы..
Здесь собрана куча ссылок по этому вопросу.
http://samlib.ru/comment/s/semenow_alek … orona-2019
Можно здесь мои комментарии Berkut-38.Устойчивость РПКСН.
Там ответы коротко.
https://topwar.ru/167366-o-boevoj-ustoj … h-sil.html

19

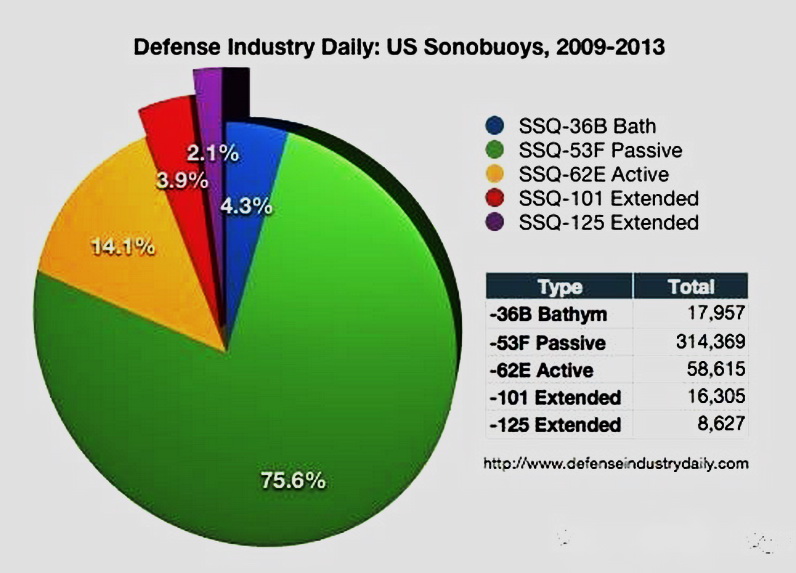

Соотношение количества применяемых(заказанных) РГБ.
http://forumuploads.ru/uploads/000a/e3/16/4396/t89231.jpg

20

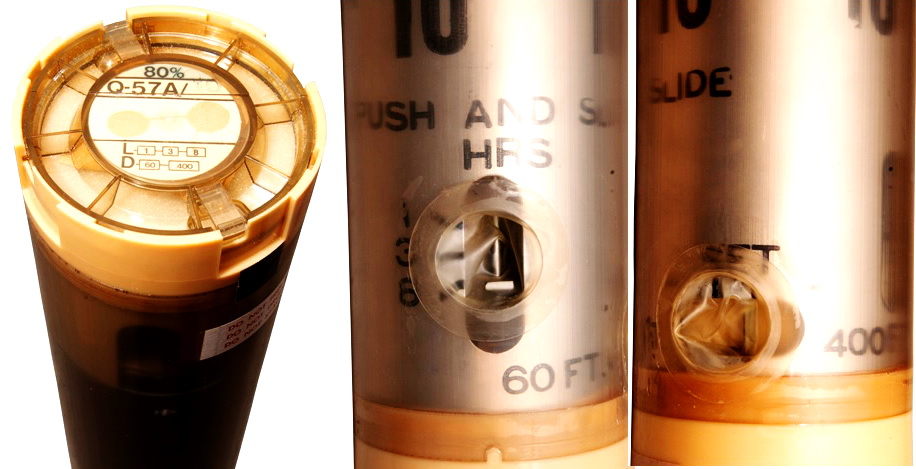

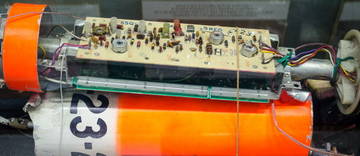

AN/SSQ-57 — американский одноразовый ненаправленный пассивный гидроакустический буй системы LOFAR (англ. Low Frequency Analysis and Recording, низочастотный анализ и запись),  В основе представляет собой буй AN/SSQ-41, в котором оригинальный гидрофон заменён калиброванным с диапазоном частот 10 Гц — 20 кГц. Благодаря калиброванному микрофону позволяет осуществлять точное измерения уровня звукового давления.
Применяется в системе DICASS в качестве чувствительного гидрофона с расширенным низкочастотным диапазоном для распознавания сигнатур подводных лодок.
    Частотный диапазон — 10 Гц ... 20 кГц
    Глубина погружения гидрофона — 27 ... 120 м
    Длительность функционирования — 1, 3 или 8 часов (1, 4 или 12 для SSQ-57M)
    Частота передатчика — 31 фиксированная частота (99 частот с дополнительным переключателем функций).
http://forumuploads.ru/uploads/000a/e3/16/4396/t65627.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t47423.jpg

21

AN/SSQ-62 (модификации AN/SSQ-62B/C/D/E) — американский одноразовый активный активизируемый по радиокоманде гидроакустический буй системы DICASS .
Обеспечивает определение дальности, азимута и доплеровских характеристик подводных целей.
Модификация AN/SSQ-62B позволяет по радиокоманде сменить глубину опускания излучателя/гидрофона, активизировать передачу сигнала по радиоканалу, затопить буй. Работает в одном из 4 акустических диапазонов и на одном из 31 радиоканалов. При попадании буя в воду излучатель/гидрофон опускается на глубину 27 м. По команде глубину погружения можно увеличить до 120 или 450 м.
Модификация AN/SSQ-62С функционирует на одном из 86 предустановленных акустических диапазонов, который устанавливается перед пуском. Каждому акустическому диапазону соответствует отдельный радиоканал.
Модификация AN/SSQ-62D оснащена термической батареей вместо литиевой в предыдущих модификациях. Имеет два переключаемых диапазона глубин (15, 45, 90 м на мелководье и 27, 120, 450 м на больших глубинах)
Модификация AN/SSQ-62E оснащена радиокомандной системой, которая позволяет противолодочному самолёту управлять буем. В систему команд входят команды включения/выключения, переключения радио- и акустического диапазонов, установки глубины, затопления буя.
Частотный диапазон — 10 Гц ... 20 кГц[1]
Глубина погружения гидрофона — 18 ... 300 м
Длительность функционирования — 1, 3 или 8 часов
Частота передатчика — 31 фиксированная частота в диапазоне 163–173 МГц.
http://forumuploads.ru/uploads/000a/e3/16/4396/t92964.jpg

22

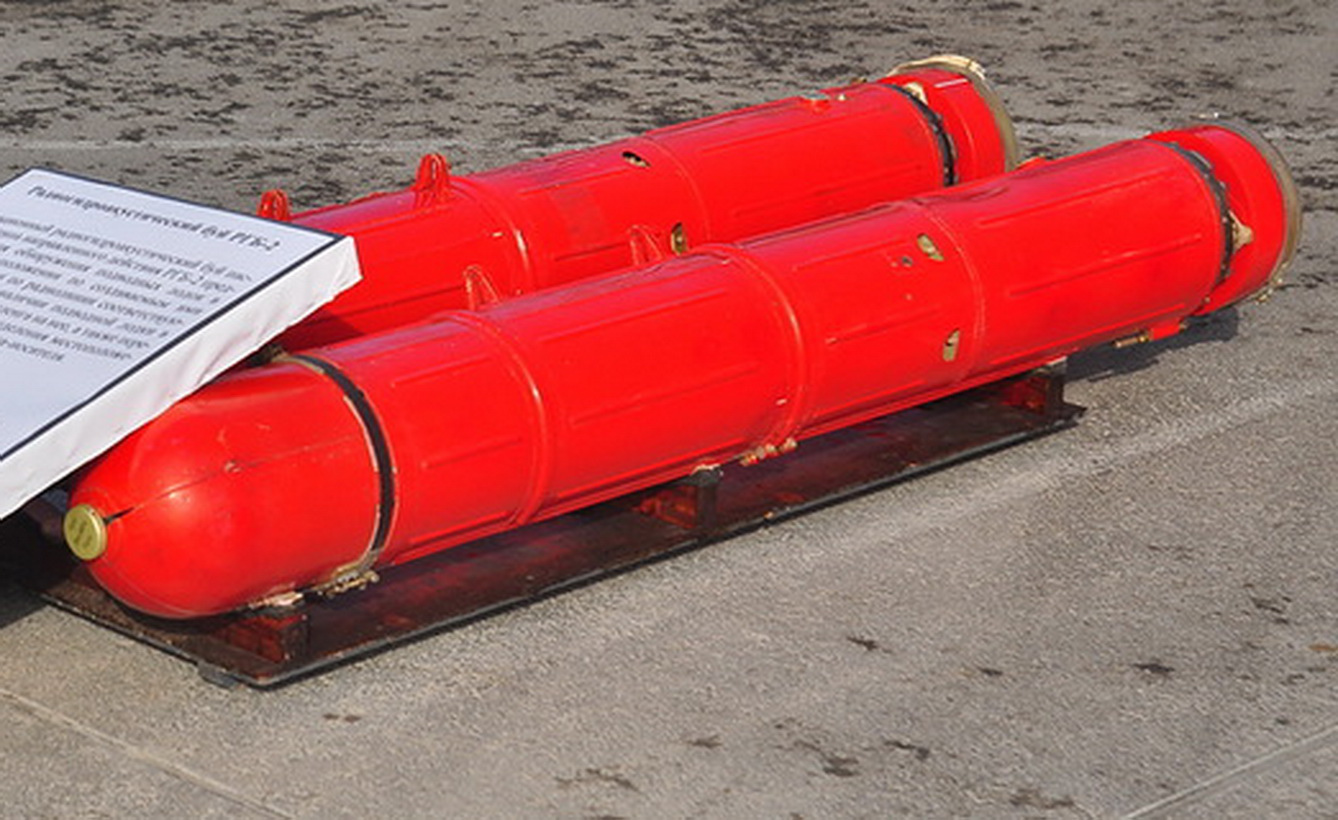

Буй РГБ-2 - пассивный, направленного действия. Он позволяет определить магнитный пеленг источника шумов и передать его значение по радиоканалу. После приводнения буя его акустическая система, имеющая раствор характеристики направленности в горизонтальной плоскости порядка 15°, приводится во вращение приводом, состоящим из электродвигателя с частотой 8 об/мин. Шумы ПЛ, принимаемые акустической системой буя, преобразуются в электрические импульсы длительностью 0,2-0,3 с (сигнал «Цель»), усиливаются, преобразуются и передатчик информации начинает вырабатывать частотно-модулированные колебания, излучаемые антенной. Буй имеет только один режим работы - прием-передачу.
Дальность приема шумов ПЛ не меньше дальности РГБ-1, продолжительность работы 40-45 мин.

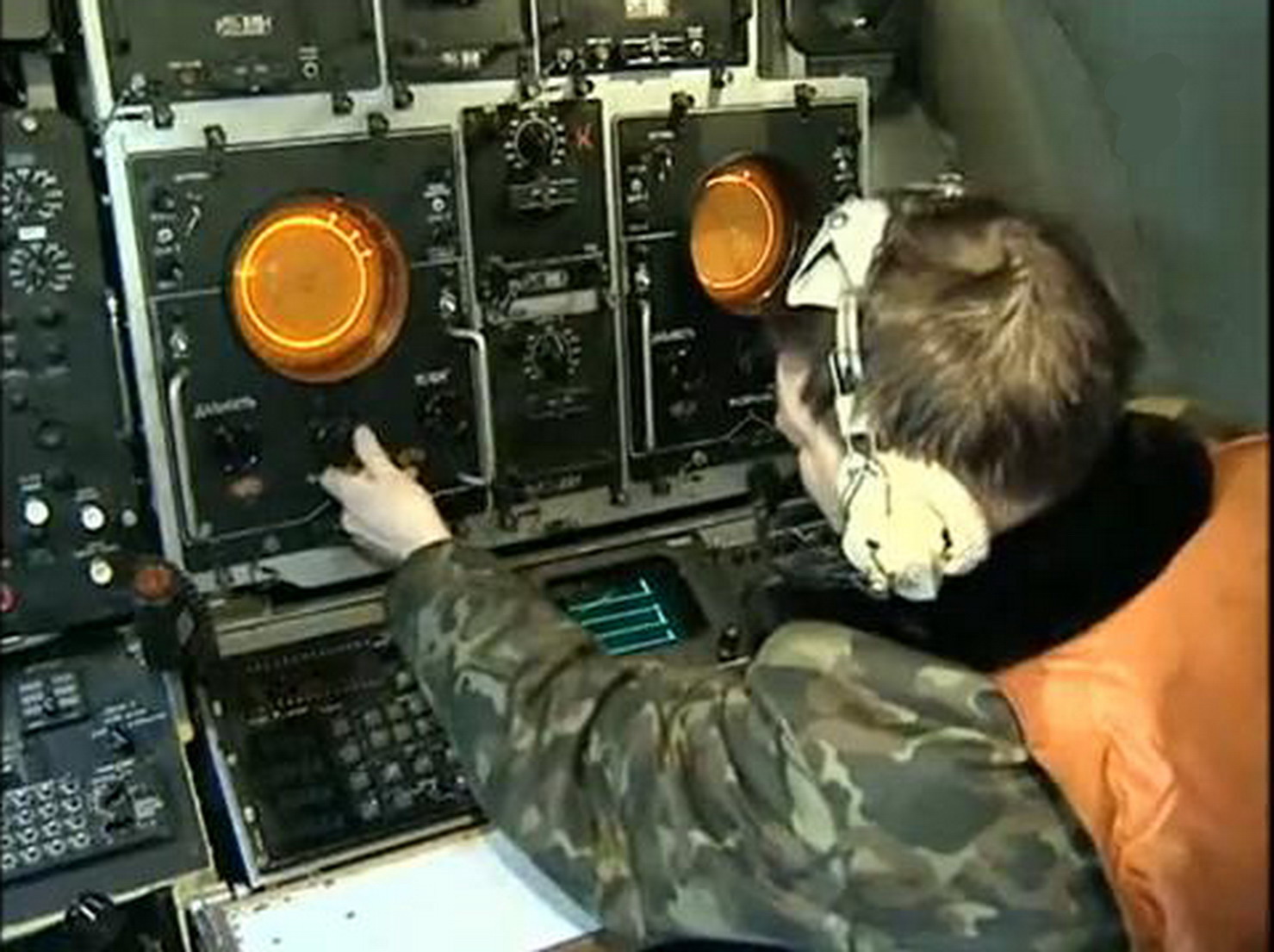

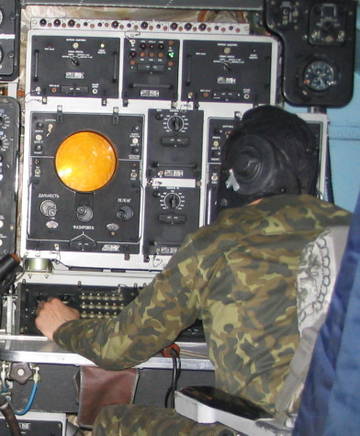

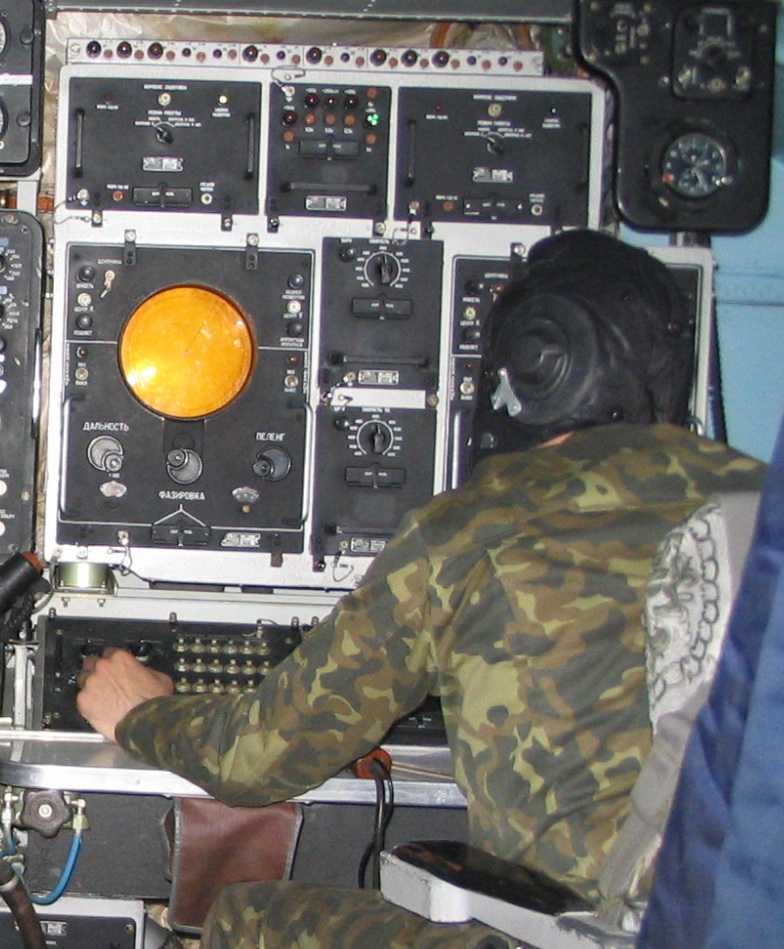

На панели оператора СПИУ имеется два экрана,каждый из которых выдает информацию по цели. Оператор ,вращая ручки,совмещает пеленги и данные передаются в ЦВМ "Пламя" для расчетов координат.
Честно,только на тренажере крутил.
Фактически и не вспомню кто и когда их применял.
http://forumuploads.ru/uploads/000a/e3/16/4396/t59306.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t70188.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t38971.jpg

23

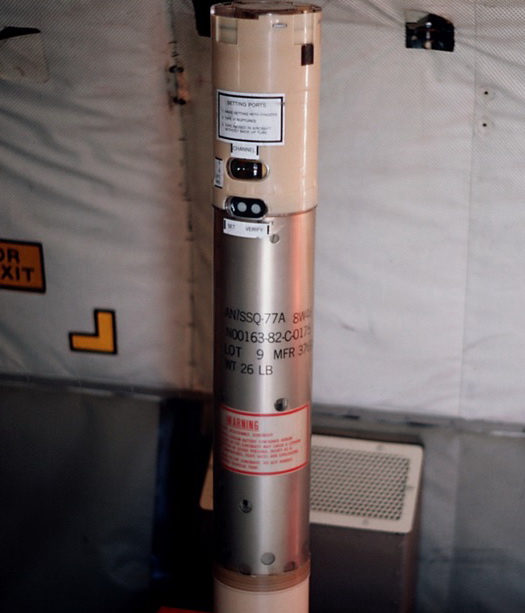

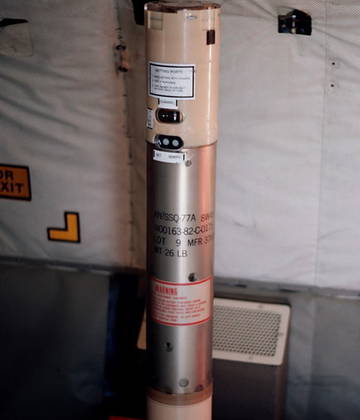

AN/SSQ-77 — американский пассивный ненаправленный гидроакустический буй системы «Jezebel».1964 г.
Частотный диапазон — 10 Гц ... 20 кГц.
Глубина прогужения гидрофона — 18 ... 300 м
Длительность функционирования — 1, 3 или 8 часов
Частота передатчика — 31 фиксированная частота в диапазоне 163–173 МГц

http://forumuploads.ru/uploads/000a/e3/16/4396/t98895.jpg

Отредактировано Catolov (2020-02-18 19:33:12)

24

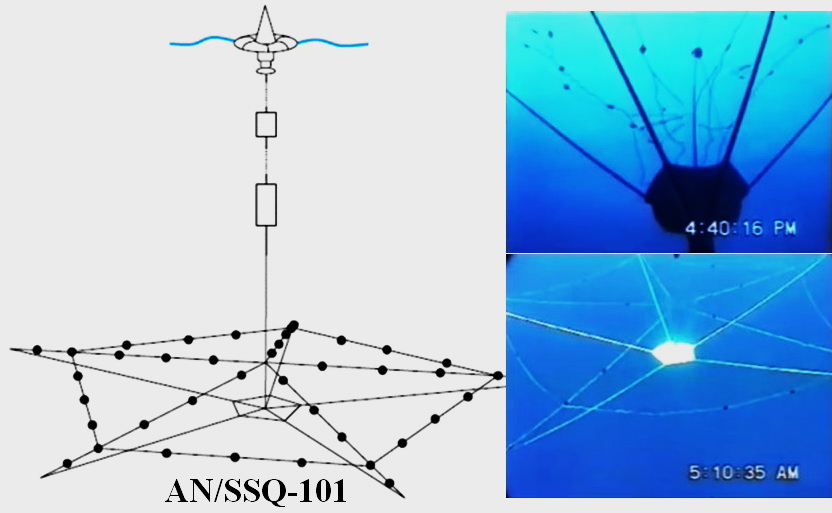

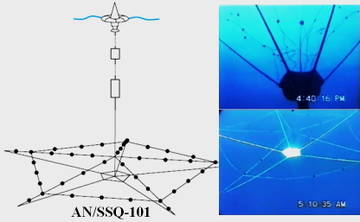

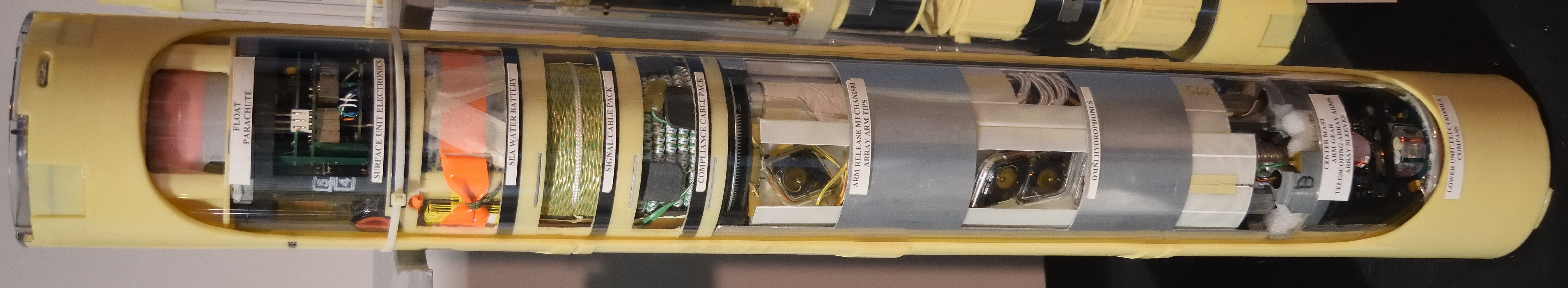

AN/SSQ-101 — американский пассивный направленный одноразовый гидроакустический буй системы ADAR (Air Deployable Active Receiver, сбрасываемый с воздуха активный приёмник)
Приём эхо-сигналов от независимых активных зондирующих импульсов и пассивная локация. Переключатель функций позволяет выбирать одну из трёх глубин и один из двух возможных акустических диапазонов.
При попадании буя в воду из днищевой части поплавка опускается на заданную глубину антенная конструкция в виде зонтика с пятью раздвижными алюминиевыми спицами. При разворачивании она образует пятиугольную матрицу из 40 гидрофонов (диаметр матрицы — 5,94 м), по 5 гидрофонов расположены вдоль каждого радиуса, ещё по 3 — вдоль каждой стороны пятиугольника. Путём анализа фазовых сдвигов на гидрофонах система позволяет определять направление сигнала.

Система команд приёмника включает следующие команды:

    Выбор УКВ-радиоканала для передачи данных;
    Включение/выключение радиоканала;
    Режим низкого энергопотребления (питание подаётся только на приёмник команд);
    Выбор акустического диапазна;
    Настройка автоматической регулировки усиления;
    Самодиагностика;
    Затопление.
Длительность функционирования — 4,5–9 часов
Вес —  14,5 кг
Приёмник команд — одноканальный, ДМВ
Передатчик — 47 каналов в диапазоне 136–173,5 МГц
Диапазон частот гидрофона — 250–1000 Гц
Глубина погружения гидрофона — 20, 90, 150 м.
http://forumuploads.ru/uploads/000a/e3/16/4396/t84549.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t30249.jpg

25

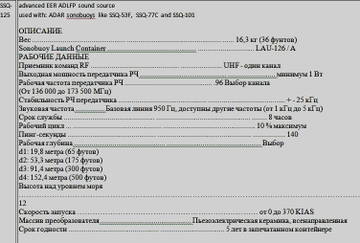

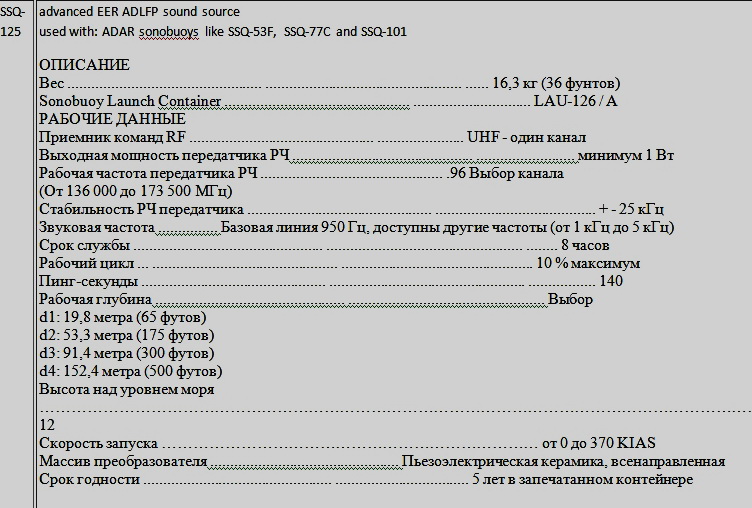

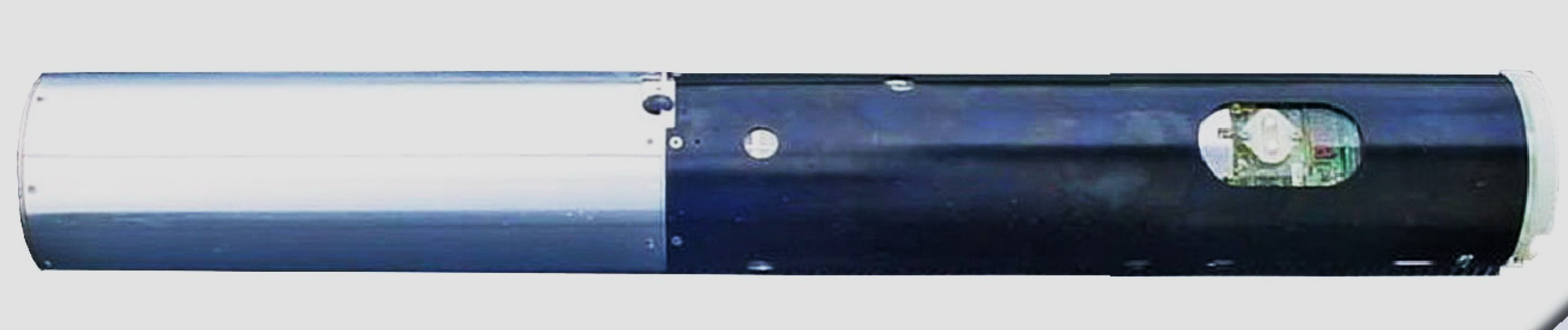

AN/SSQ-125 — американский  одноразовый гидроакустический буй.
http://forumuploads.ru/uploads/000a/e3/16/4396/t78816.jpg
http://forumuploads.ru/uploads/000a/e3/16/4396/t11783.jpg

26

Супер,аж зачитался,продолжайте в том же духе,очень интересно,спасибо.👍🍻

27

Catolov написал(а):

timokhin-a-a написал(а):

    А на Бе-12 реально пройти через бомбоотсек когда там подвешены буи?

Александр,да,можно.
К радисту пройти.
Это идти в хвост,дверь радиста слева.Грузолюк внизу.
http://forumuploads.ru/uploads/000a/e3/16/4396/t24743.jpg


Я фото видел изнутри, просто масштаб непонятен. Получается, что справа и слева человек проходит даже с боевой нагрузкой, так? Я к тому, что технически на Бе- 12 можно было бы организовать регулировку буёв в полёте.

28

Catolov написал(а):

РГБ-1. Пассивный ненаправленный буй.
Буй имеет три режима работы: прием-передача, маркерный, и дежурный с тремя степенями чувствительности.
В дежурном режиме буй сохраняет работоспособность в течение трех часов, в «маркерном» - 45 мин.

Три режима работы. Прием-передача , это когда от обнаружил шум подводной цели и выдает сигнал на самолет. Маркерный, это когда он излучает постоянно, как радиостанция и дежурный с тремя порогами( уровнями) автопуска. Первый самый чувствительный, третий –малая чувствительность. Обычно, используют второй уровень(порог). Дальность действия на нем  по подводной лодке типа  «Стерджен» при ее ходе 6-8 узлов в первом типе гидрологии брали 2200 м. Типа «Лос-Анджелес»-1500 м. Но это с "дерганием". Уверенно-1200 примерно.
Для РГБ-1 система «Беркут» имеет 24 частотных канала. Каждый буй имеет свой код маяка-ответчика. Но для поиска задействуют не все каналы. На фото СПИУ некоторые квадратики перечеркнуты. 18,20,21. Это напоминание третьему штурману СПИУ , что эти каналы используются как маркерные РГБ. На ТОФ было так, на СФ или БФ могли быть отличия.
Некоторое неудобство в том, что при постановке поля РГБ буи с одинаковыми частотными номерами могут оказаться рядом и внести путаницу в определении географических координат.  Поэтому, по предварительной договоренности с базой ПЛОР РГБ с соответствующими частотными номерами или «забивались» в кассету рядом-1,1...2,2...3,3...4,4... и т.д. Или «раскидывались» в кассете друг от друга подальше.
Для устранения путаницы, ввели ТАКТИЧЕСКИЕ номера, которые, понятно, не совпадали с частотными. Там есть фото «картонки» СПИУшника. Частотные номера, начиная с 31-го, а карандашом рядом прописывает частотные. Первая графа-Номер п.п. Вторая- тактическтй номер. Третья-частотный. Четвертая-Время начала работы РГБ. Пятая-Время окончания работы.
На миллиметровке планшета пишут тактические номера.
Точно фиксируется место начала постановки, или место маркера. От этих точек прокладкой рисуют и считают все остальное. Впрочем, часа через два это уже не столь важно, потому что РГБ прилично разносит течением. И точность (вне видимости в РЛС мысов) не очень.

Дополню.

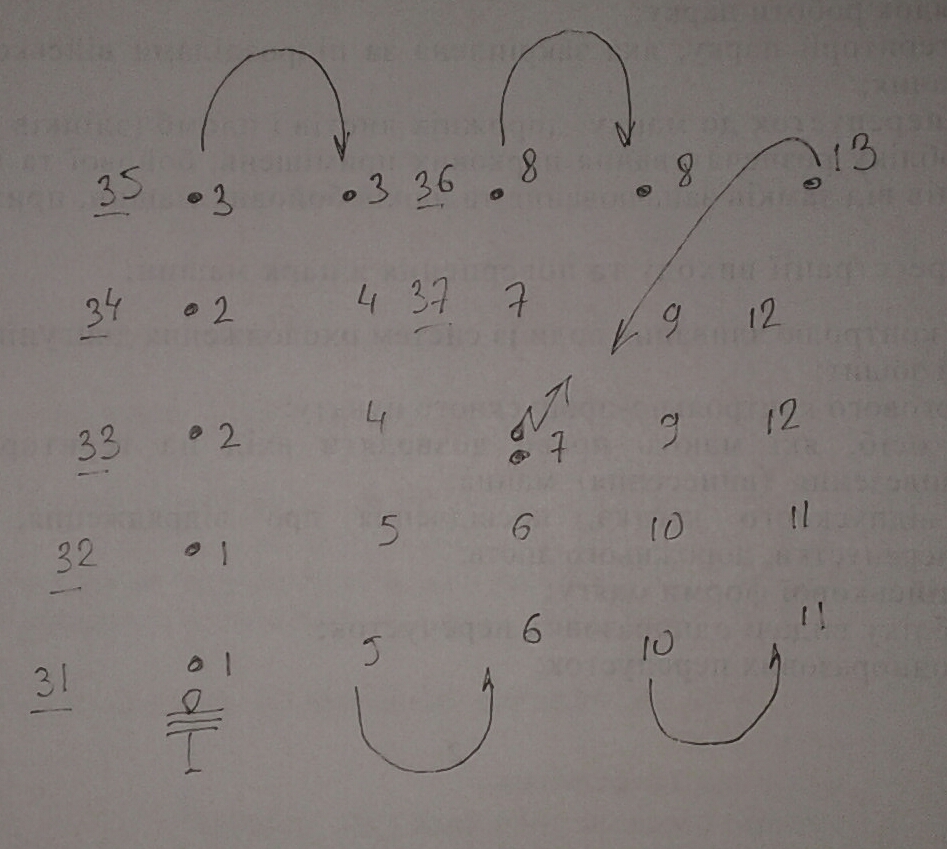

Ставлю поле из 25 с интервалом 5. Маркер в центр(можно с угла). Частотные 1.1.  2.2..рядом тактические.
Если сработал,например 3 то ошибка невелика в точности места.. Они рядом.А если две тройки в разных углах,то не совсем удобно. Можно спутать и ошибка места будет большой.
Ну здесь не страшно,а когда Ту-142 сыпят двумя парами каждый по две сотни,то там головняк :-)
http://forumuploads.ru/uploads/000a/e3/16/4661/t43910.jpg

Отредактировано Polinom (2020-02-18 21:30:12)

29

timokhin-a-a написал(а):

Я фото видел изнутри, просто масштаб непонятен. Получается, что справа и слева человек проходит даже с боевой нагрузкой, так? Я к тому, что технически на Бе- 12 можно было бы организовать регулировку буёв в полёте.

Уже дома. Писал с чужого,ник другой.
Да,можно. Но они в кассетах. Не долезть.
Теоретически можно и руками бросать,но это ваащее каменный век. Если там все переделать.
Сам как-то чуть не вылетел вместо бомбы.
Вроде уже постил?
http://samlib.ru/s/semenow_aleksandr_se … 2019.shtml

30

Polinom написал(а):

Уже дома. Писал с чужого,ник другой.
Да,можно. Но они в кассетах. Не долезть.
Теоретически можно и руками бросать,но это ваащее каменный век. Если там все переделать.
Сам как-то чуть не вылетел вместо бомбы.
Вроде уже постил?
http://samlib.ru/s/semenow_aleksandr_se … 2019.shtml

Не,...не получится. Репу почесал,как-то техники умудрялись в кассете переставлять. По это на РГБ-1. На Чинаре там парашют сверху,а под ним переключатель и он законтрен.
http://forumuploads.ru/uploads/000a/e3/16/4661/t34327.jpg


Вы здесь » СИЛА РОССИИ. Форум сайта «Отвага» (www.otvaga2004.ru) » Флот » Авиационные средства поиска подводных обьектов
