Авиационные средства поиска подводных обьектов

Мы вначале просто хотели сделать "базу" - промоделировать надводные и подводные цели. Сейчас в нашей программе можно описать 20 целей, как надводных, так и подводных. Подводные цели можно заставить двигаться, но пока только прямолинейно.

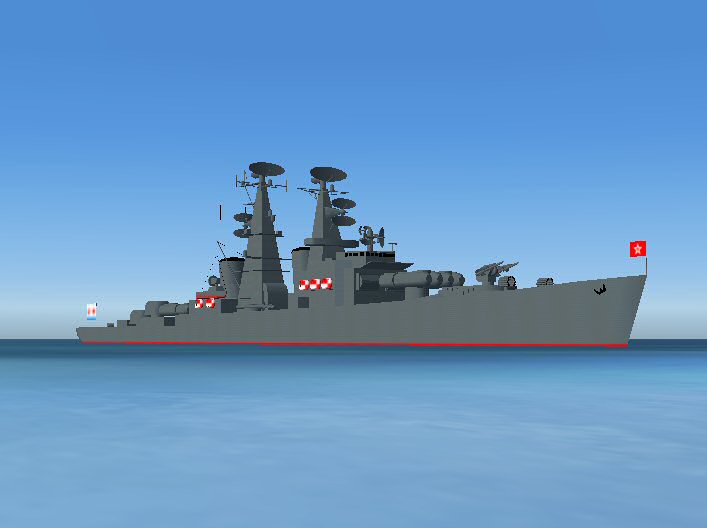

Вот пример надводной цели:

или еще:

Подводные цели, конечно, визуально не видны.

Получилось заставить работать модель РГБ-1 (или "Ива"). Это позволило вплотную подойти к моделированию простого комплекса поиска, например - комплекта приборов Бе-12. "Беркут" - сложная система, поэтому двигаемся последовательно.

Но чтобы двигаться в разработке дальше, нам нужно решить несколько вопросов.

Во-первых, использовались ли маркерные РГБ в аппаратуре Бе-12 (в ее начальной версии, не "Нарцисс")? Если ДА, то какие каналы назначались маркерным буям и сколько их брали на борт?

Во-вторых, буи сбрасывались только вручную, кнопкой сброса, или же для сброса буев мог использоваться интервалометр?

На пульте вооружения есть несколько "групп РГБ". Эти "группы" отражали раскладку буев по кассетам?

Найти в литературе ответы так и не получилось. Мы очень надеемся на Вашу помощь.

Отредактировано Alexander Belov (2020-11-12 19:50:10)

0

Поделиться1642020-11-13 11:19:08

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Заранее ОЧЕНЬ благодарны!

0

Поделиться1652020-11-13 12:35:49

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Отредактировано....

Отредактировано denistpilot (2023-06-22 10:22:34)

0

Поделиться1662020-11-17 22:24:39

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Отредактировано....

Отредактировано denistpilot (2023-06-20 10:43:05)

0

Поделиться1672020-11-17 22:26:38

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Александр Сергеевич, спасибо!

Как раз подошел к моделированию раскладки буев по группам-кассетам.

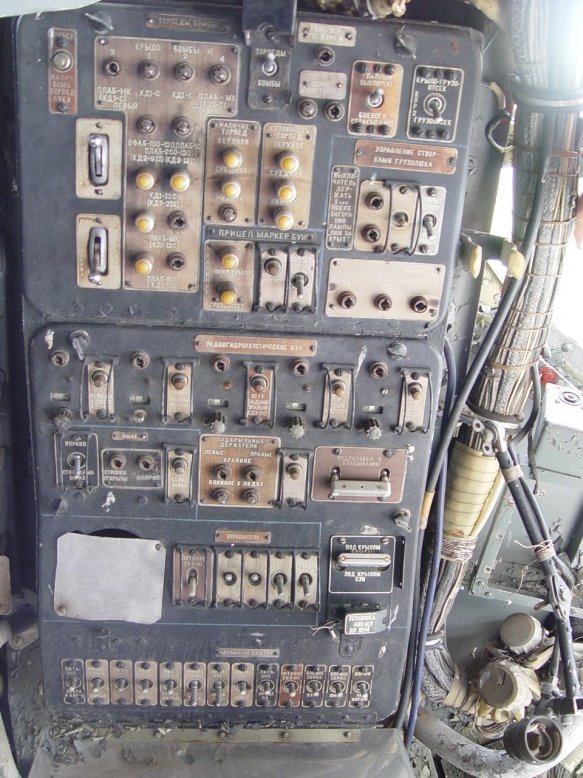

Вот фото панели вооружения, в принципе - читаемое:

Видны сигнальные лампы узлов подвески ПЛАБ-МК, глубинных бомб, торпед и буев.

Если на Бе-12 применялись маркерные буи, 5 шт (если я правильно Вас понял - ПМБ 5 штук?), то их грузили в отдельную кассету? Тогда маркерный буй можно было бы сбросить индивидуально, кнопкой кассеты.

Если допустить, что можно принять на борт три кассеты и одну торпеду, то загрузка получается 2 х 17 (34) обычных, не маркерных буя и 5 маркерных буев. Итого - 39 штук в трех группах.

В литературе встречаются варианты 36, 48 и 72 буя. Но чему можно верить?

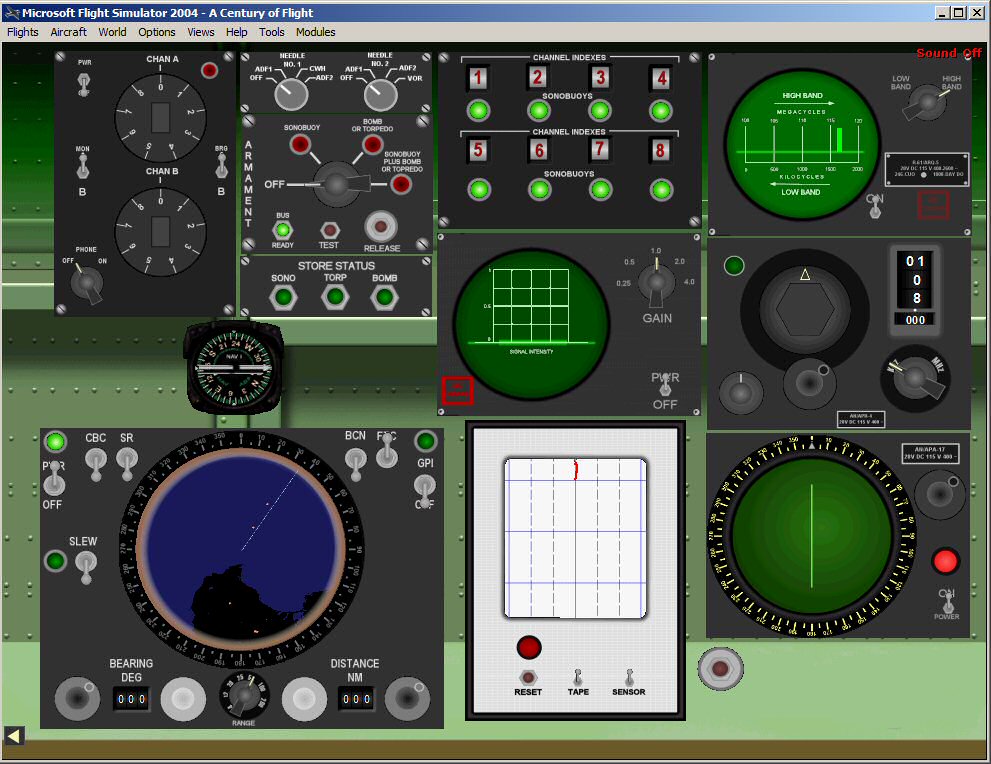

Вот что у нас уже есть: первый вариант поискового комплекса, моделировали комплек приборов самолета Локхид P2V-7 "Нептун":

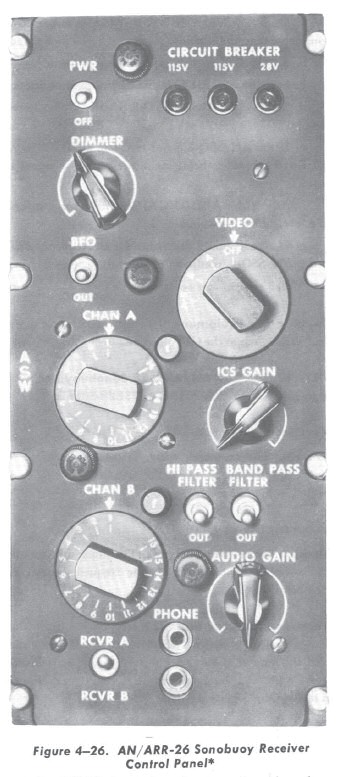

РЛС AN/APS-20, есть магнитометр, частотный комплект - 8 буев (хотя реально было 16 каналов). Из-за выбранного языка программирования пришлось снизить число каналов и ограничить число одновременно выставляемых буев, можно выставить только один частотный комплект. Чтобы выставит еще буи, надо освобождать частоты - "затапливать" буи. Вот из-за этого ограничения и решили все переделать.

Отредактировано Alexander Belov (2020-11-17 22:28:23)

0

Поделиться1682020-11-18 09:07:42

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Примем вариант загрузки буями "Ива", 2 частотных комплекта, 36 буев.

Александр Сергеевич, можно уточнить: буи РГБ-Н "Ива" имели возможность работать в маркерном режиме? Или это было возможно только для буев РГБ-НМ и более поздних моделей? ПМБ-5 это особая группа, только маркерные буи без гидрофона? То есть, это были просто сбрасываемые радиомаяки?

По "нептуну" есть оригинальная документация на разные варианты, разных лет:

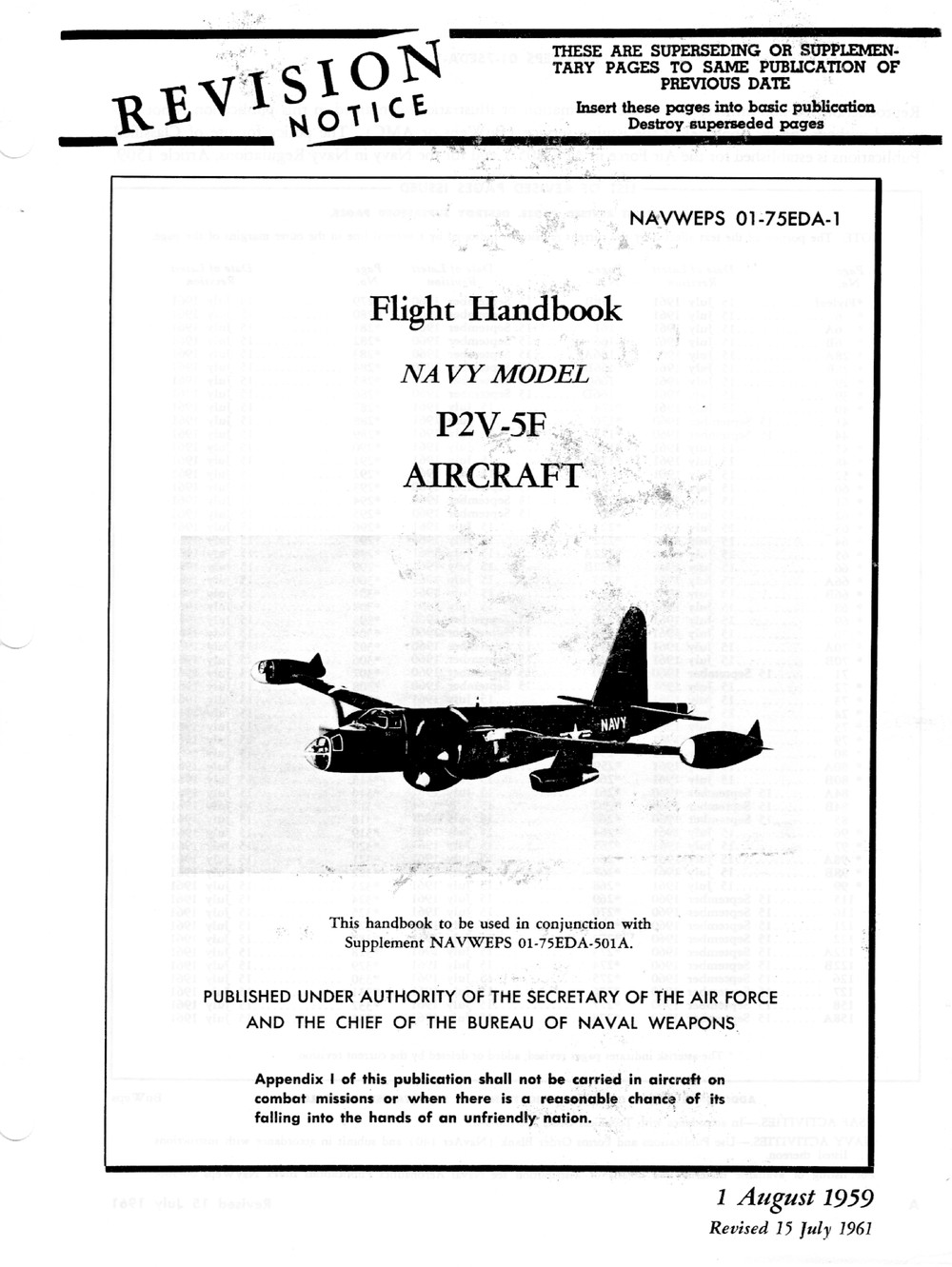

Вариант P2V-5F:

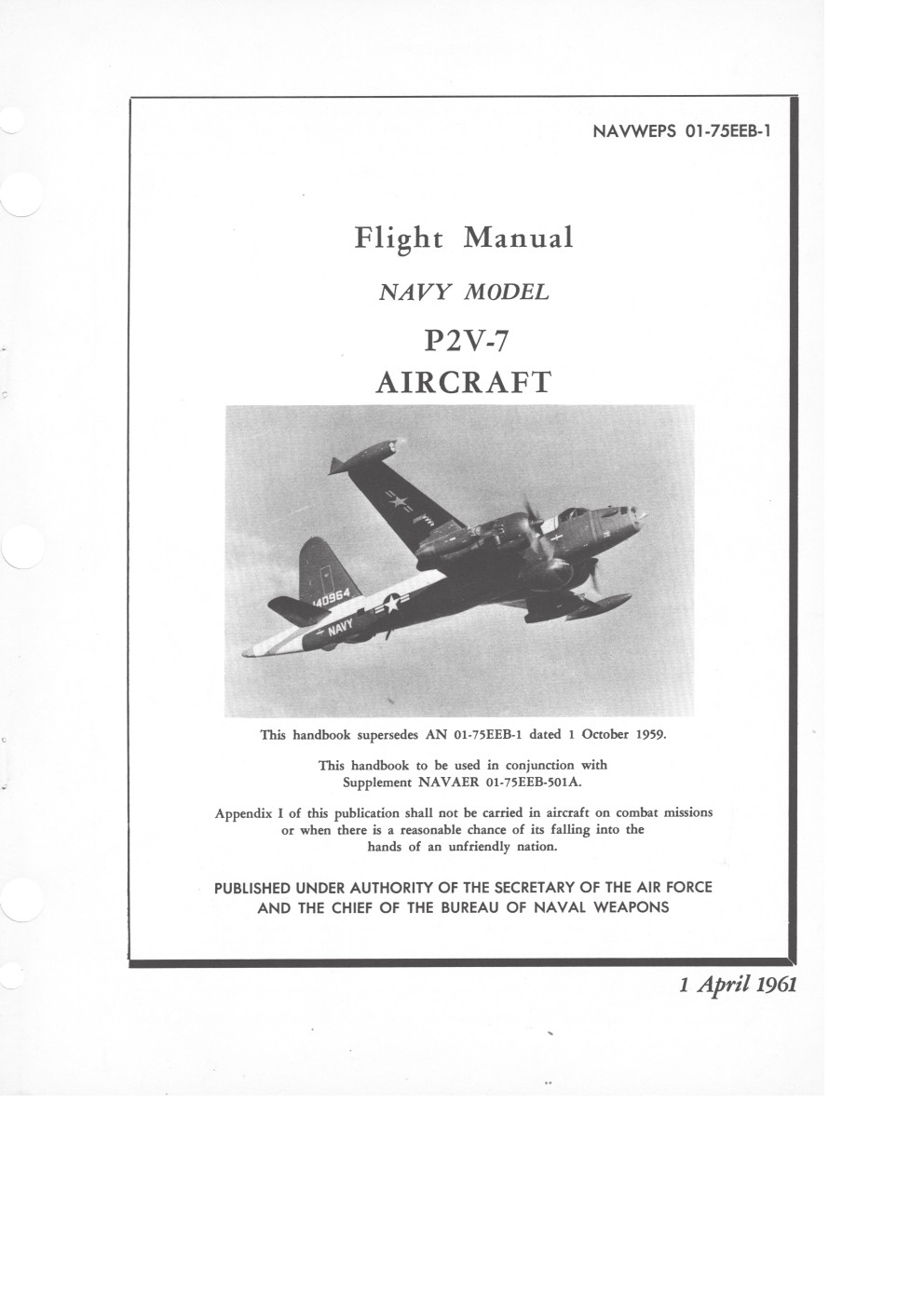

Вариант P2V-7 (до введения единой системы обозначений):

Вариант SP-2H (в единой системе обозначений)

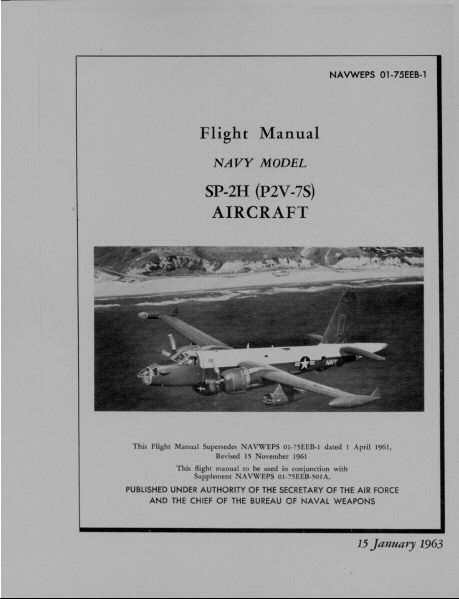

1963 года:

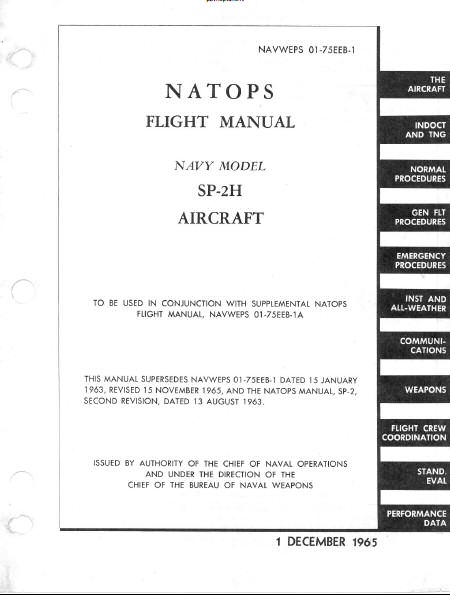

и 1965 года:

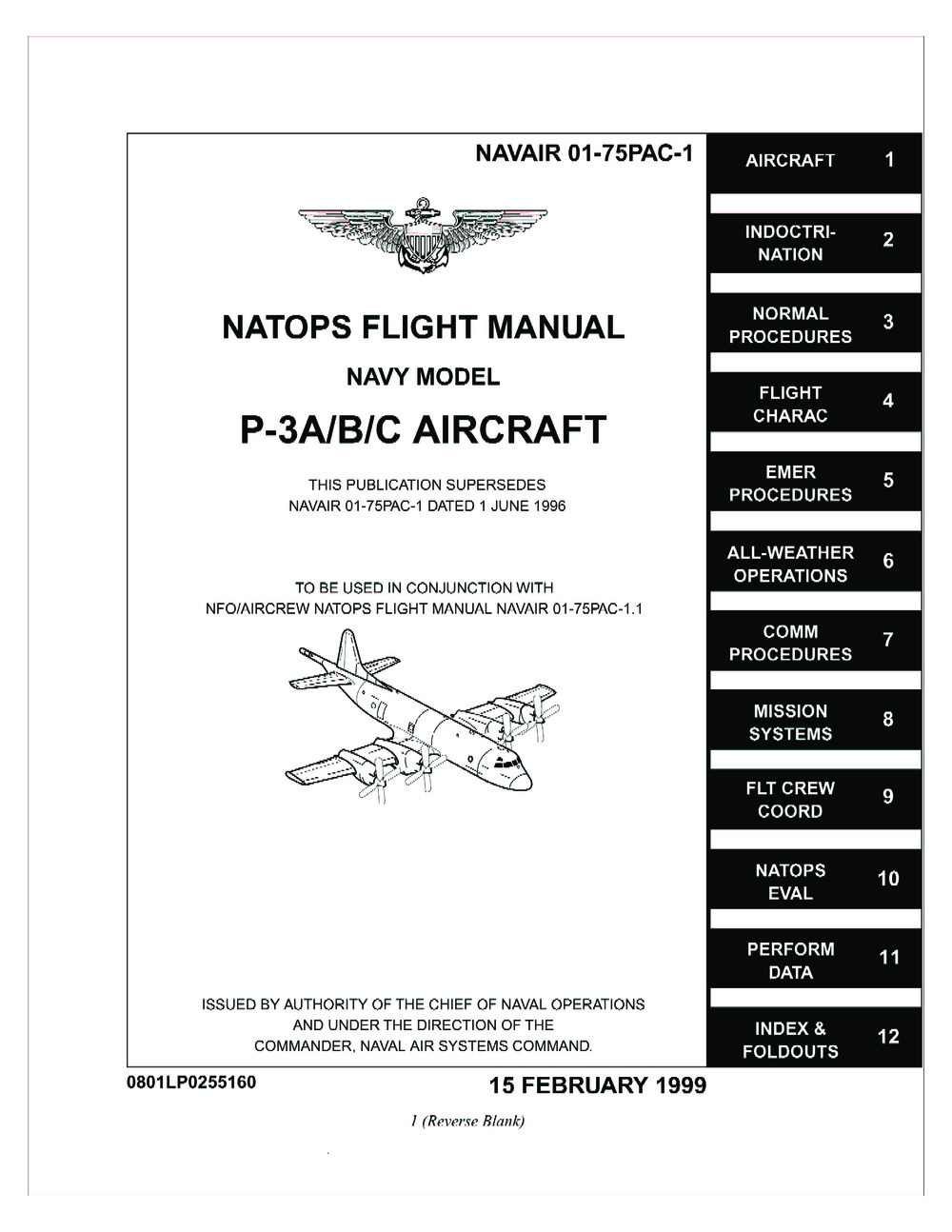

Есть документация на Р-3 "Орион" разных лет, например:

Есть материалы на палубные самолеты (S-2 и S-3). Если Вам это будет интересно, можно выложить эти документы.

Хотели "свое" сделать.

0

Поделиться1692020-11-18 10:27:38

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Отредактировано....

Отредактировано denistpilot (2023-06-20 10:43:39)

0

Поделиться1702020-11-18 12:04:44

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Александр Сергевич,

Спасибо, по РГБ-Н - виноват, был невнимателен.

Но вопрос по загрузке все-таки остается. Мы "загрузим" на Бе-12 2 частотных комплекта РГБ-Н (36 буев). 18-канальная аппаратура просто готова.

Все-таки, простите непонятливость: "ПМБ-5. По частотам можно и 6. КД-1-612 Ч. Самая правая это маркерная, из 5 групп..." - ПМБ-5 - это именно маркеры? 6 штук в пятой группе, на отдельном частотном канале? Так? Или же использовали штатные буи РГБ-Н в маркерном режиме, загружая в пятую группу буи выбранного для маркерной работы канала?

0

Поделиться1712020-11-18 14:51:02

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Александр Сергеевич, большое спасибо!

Так... В этом случае выходит загрузка 36 "рабочих" буев, 5 буев в маркерном режиме, которые не используются для поиска, а только для отметки места. Их частотные каналы не повторяются. Но это - для приемника с 24 каналами. Вот теперь становится понятнее.

Когда читал описания системы "Баку" в популярной литературе, складывалось представление, что число каналов приемника равно числу частотных каналов буев. То есть, 18 каналам буев "Ива" соответствуют 18 каналов приемника. А оказывается, что число фиксируемых частотных каналов приемника больше.

А как было сделано переключение каналов на прослушивание? Такой же панелью с тумблерами, как в "Беркуте"? Или "крутилкой", как в американском приемнике AN/ARR-26? Вот фото:

16 радиоканалов буев, два тракта для прослушивания и один тракт на осциллограф, на котором можно было посмотреть спектр сигнала.

Отредактировано Alexander Belov (2020-11-18 14:52:22)

0

Поделиться1722020-11-18 15:02:09

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Александр, добрый день! Что-то последняя фотка не загружается.

0

Поделиться1732020-11-18 15:43:06

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Вот так работает?

0

Поделиться1742020-11-18 16:51:38

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Да, Александр. Теперь все четко видно. С уважением, Денис.

0

Поделиться1752020-11-18 21:04:15

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Спасибо!

Но...

:0(

Картинки не видны... Может быть, завтра повезет больше?

Видимо, была настройка чувствительности (уровня сигнала, при котором останавливалось сканирование по частотам). И была кнопка "СТАРТ-СТОП" - при нажатии на нее сканирование останавливалось на текущем канале и запускалось снова.

0

Поделиться1762020-11-19 09:30:49

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Александр Сергеевич,

Вот есть два момента:

Пока РГБ в режиме-"Слушаю" СПАРУ будет бегать по частотам от 1 до 18 (49,2 - 53,4 мГц с циклом перестройки 110с).
Проходит "круг" на СПАРУ за 110 сек. Разделите на 18, понятно будет сколько "висит" на одной частоте РГБ.

и чуть раньше:

Ящик "Чинара" 18 штук, комплект частот 24............... То есть 24-18=6 лишних частот.
Брали 5 как ПМБ. Их частоты не использовали как в дежурном режиме.
Они вкл. на излучение СРАЗУ и до конца.

То есть, на индикаторе СПАРУ выводились только 18 каналов? А как принимали сигнал от буев в маркерном режиме? Просто настраивая АРК на частоту этих буев? То есть, акустические сигналы "маркерных" буев на каналах 19-24 по определению не могли быть приняты и услышаны?

Если 18 каналов сканируются за 110 секунд, то, в принципе, времени достаточно (6 секунд), чтобы переключить тумблер и остановить сканирование на интересующем нас канале.

Тогда возникает вопрос, как настраивался АРК на частоту буя. Автоматически, по настройке СПАРУ, или вручную, на частоту данного конкретного канала? Если СПАРУ "не видит" каналы 19 - 24, то он не может на них настроиться?

0

Поделиться1772020-11-19 12:21:12

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Отредактировано.....

Отредактировано denistpilot (2023-06-22 10:23:13)

0

Поделиться1782020-11-19 13:22:52

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Александр Сергеевич,

Большое спасибо за фото!

Но все-таки...

Установка на выбр канал рукояткой. Или когда сработал РГБ...АРК- стрелка на него. Прослуш-в наушниках шум ПЛ. "Контроль"-лампочки горят все.

На фото переключатель обрабатывает только 18 каналов. Как же тогда принимается сигнал от каналов 19-24 (то есть от "маркерных" буев)?

0

Поделиться1792020-11-19 17:24:21

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Отредактировано....

Отредактировано denistpilot (2023-03-13 11:38:00)

0

Поделиться1802020-11-19 19:14:29

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Александр Сергеевич,

Большое спасибо! Вот теперь все встает на свои места. Приемник работает только с 18 каналами, маркерные буи им не принимаются и не могут учитываться при поиске. Сигналы маркерных буев принимаются независимо от сигналов "рабочих" буев, на самостоятельное устройство.

Модель АРК-У2 уже имеется. Доработаем его для этой задачи.
