Это не у меня. Что выпросил, то и дали. Внизу дата стоит.
Есть у человека время-написал. Ему это за 30 лет службы немного надоело )))
Я сам не все уже и помню. Так что, по возможности.

Александр Сергеевич, спасибо!

По СПАРУ и ПП-1 Ваши рекомендации бесценны, документов по этим приборам найти не удалось.

Как работает АРК - это описано в массе книг. По СПАРУ книги не нашли. Но вот насчет "набора слов" можно сомневаться.

Основными источниками при моделировании курсовой системы были:

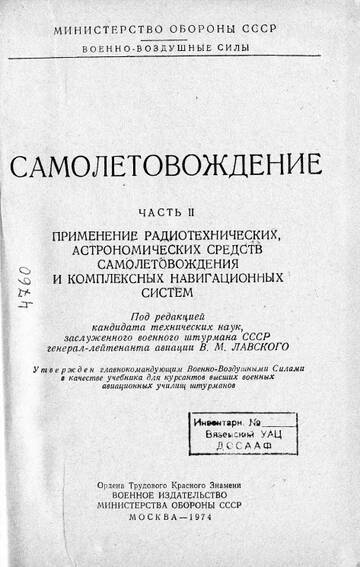

- Учебник ЧВВАУШ под редакцией Лавского:

(Кстати, там как раз разбирается работа астрономических приборов в комплексных системах навигации).

Вторым источником была отличная книга проф. Селезнева "Навигационные устройства" М. Оборонгиз. 1961г.:

Первое издание ближе всего к нашей теме. К сожалению, она у меня только в "бумажном" виде, скана не сделал.

Ладно, не хочет отвечать - неволить грех.

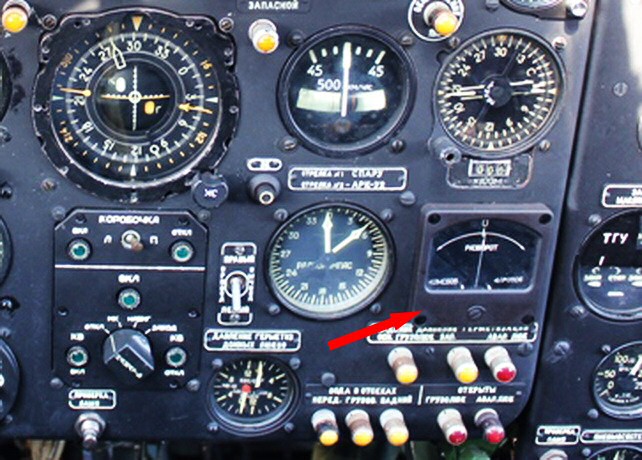

Есть три фотографии панели приборов командира Бе-12. Пульт "коробочки" присутствует на всех, а вот стрелочный указатель это присутствует не везде. Если это "Нарцисс", то и не будем тратить на него время.

0

Поделиться3972020-12-25 15:34:14

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Учебник ЧВВАУШ есть весь:

книга I:

книга II:

книга III:

По материалам книги I и по книге

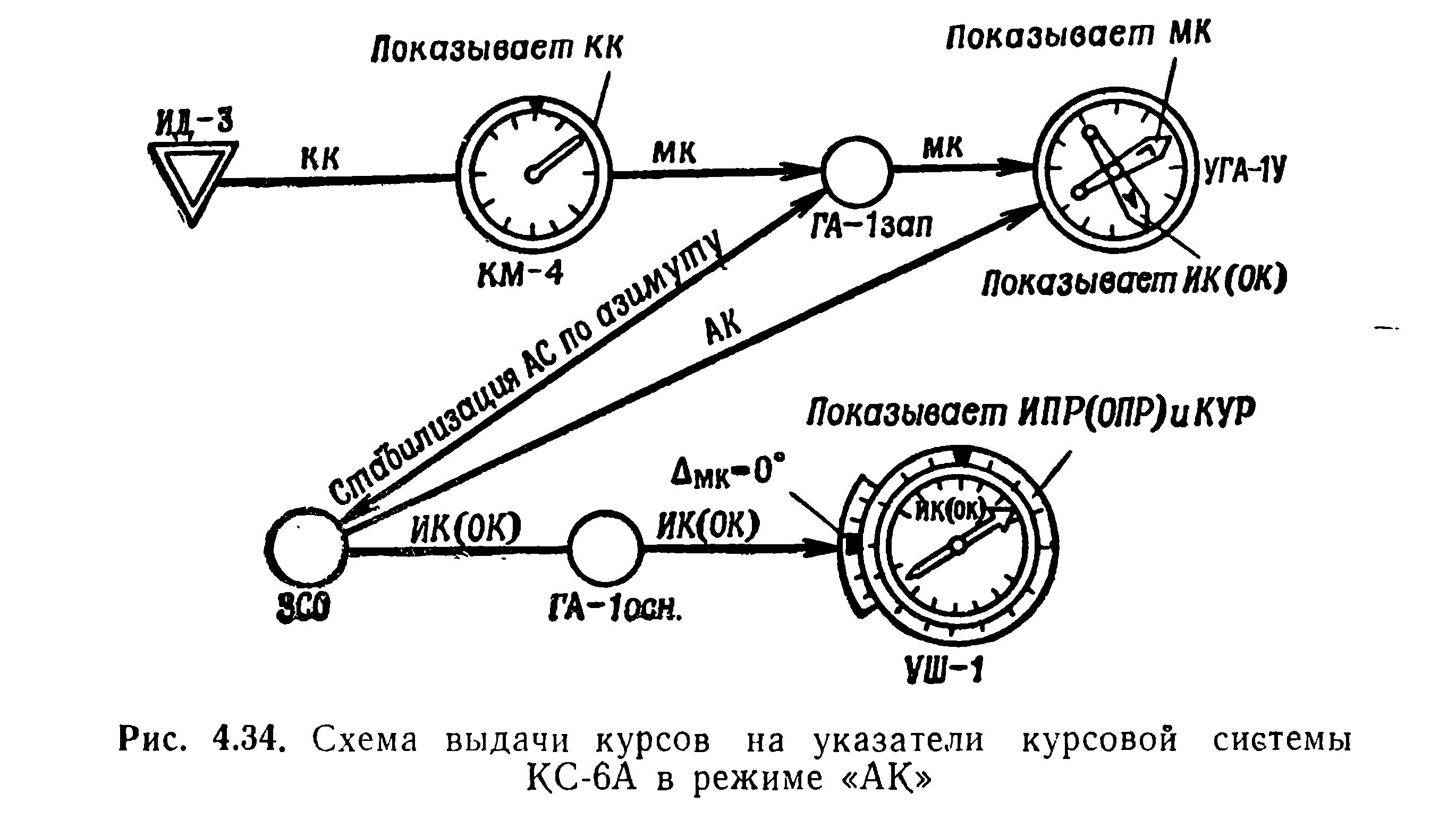

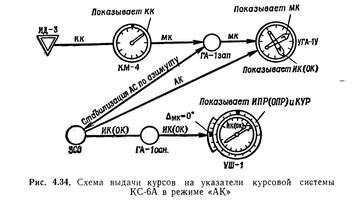

делали курсовую систему КС. Кстати, работа КС-6А с астрокомпасом (и получение ортодромического курса от ДАК-ДБ) описано в книге I (стр. 118-119):

"Мы в гимназиях не обучались" (с) камергер Митрич, И.Ильф, Е.Петров, "Золотой теленок".

Основное отличие КС-4 от КС-6 - использование только одного гироагрегата.

Отредактировано Alexander Belov (2020-12-25 15:36:52)

0

Поделиться3982020-12-25 22:06:44

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

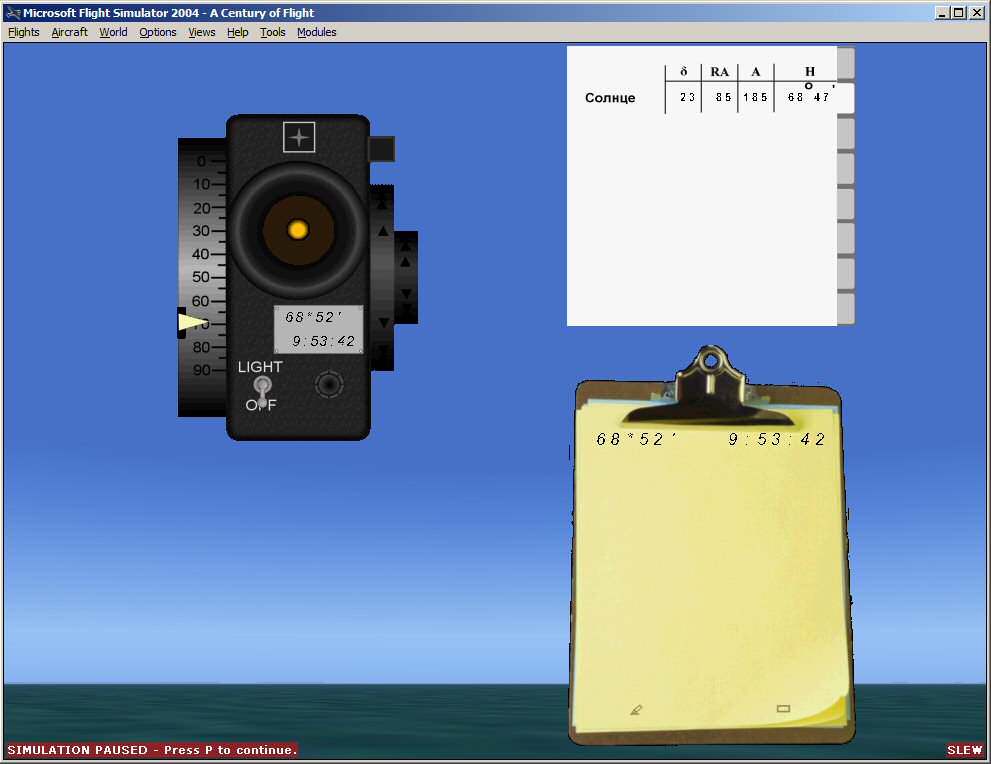

Солнце у нас считается точно, проверяли по морскому электронному альманаху SkyMate. Чтобы получить правильный истинный курс по Солнцу надо вводить склонение, широту и местный часовой угол - все точно. Дистанционные датчики ДАК-И и ДАК-ДБ работают только по Солнцу, так что выбирать светило (в отличие от астроориентатора БЦ-63) не нужно.

У нас уже есть сектант (в комплекте с механическим астрокомпасом Mk-II), но там надо сначала выбрать светило, а потом с ним работать:

Точность определения высоты составляет порядка 15 - 20 угловых минут. Включим в комплект оборудования для "полноты картины".

Вот что пока не получилось, так это математически описать поправку в курс, которая получается при работе механизма наклона головки датчика ДАК-ДБ-5. Так что курс от астрокомпаса пока получаем истинный, а не ортодромический.

0

Поделиться3992020-12-26 10:05:22

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Александр Сергеевич, ЗСО можем пощупать на модели Ту-22К....

Отредактировано denistpilot (2020-12-27 13:31:01)

0

Поделиться4002020-12-26 16:27:28

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Александр Сергеевич....

Отредактировано denistpilot (2020-12-27 13:31:44)

0

Поделиться4012020-12-26 18:49:08

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

СемВал написал(а):

Мда...бедные игроки. Им еще и астрономию учить )))

Да, изучают и используют. Зря астрономии пугаются. Это не "аркада", это серьезно. Но и интересно. Книги нужно читать, навигацию изучать, работать в полете "как дизель на севере", а не просто включил вид в иллюминатор - и воображай себя "крутым виртуальным пилотом".

С БЦ-63 та же проблема: пока выбирать светила для работы с ними нужно вручную - поставил "птичку" в таблице - получил результат. Пока автоматически только Солнце "включается". Полностью "реалистичное" изображение навигационных светил пока получилось сделать только в перископическом секстанте. В этом приборе какие ввел данные - такое светило и увидел.

Вернемся к нашим проблемам. Итак, на очереди навигационная система.

0

Поделиться4022020-12-27 18:24:18

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Александр Сергеевич, а ГПК-52 на Бе-12 использовался для контроля КС-4? Как дубирующий приор курса, или у него была какая-то самостоятельная роль?

0

Поделиться4032020-12-27 20:17:19

Автор: Rotor15
ветеран
Зарегистрирован: 2014-08-28
Приглашений: 0
Сообщений: 1020
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
2 месяца 24 дня
Последний визит:
2023-07-06 10:29:20

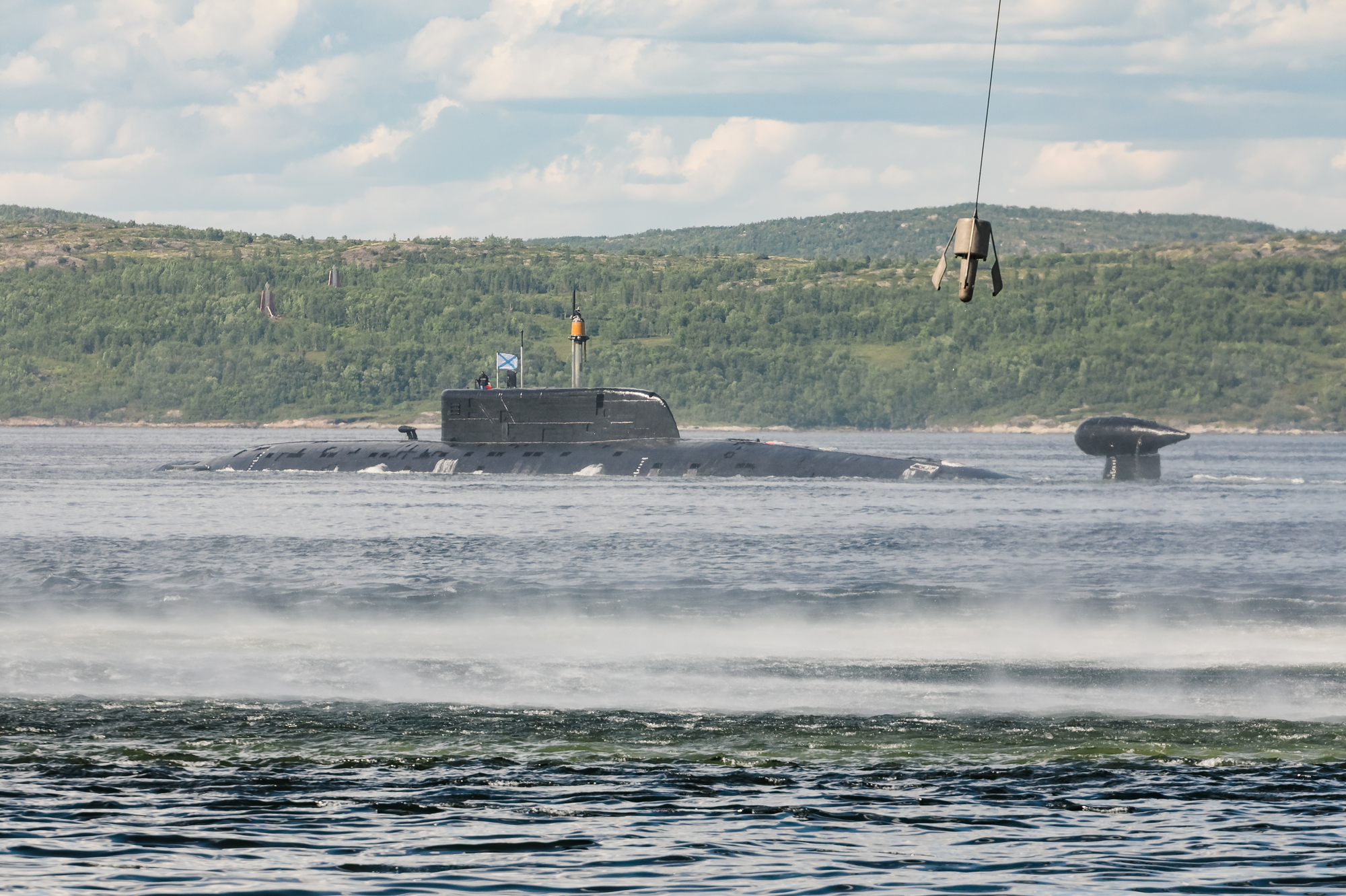

Вертолётная ОГАС ВГС-3 («Рось-В»)?
Мурманск, 26.07.2020.

https://gov-murman.ru/info/news/370904/

Отредактировано Rotor15 (2020-12-27 20:28:18)

0

Поделиться4042020-12-27 21:13:38

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

СемВал написал(а):

На Нарциссе.
В Сирени его не было.

Спасибо! Так... Либо оставим "как дублирующий", как сейчас стоит у штурмана, либо надо что-то делать с раскладкой приборов в панели командира... :confused:

0

Поделиться4052020-12-28 09:43:34

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Александр Сергеевич, по штурманской линейке случайно не вышел на связь Ваш знакомый?

С уважением, Денис.

0

Поделиться4062020-12-28 09:55:10

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

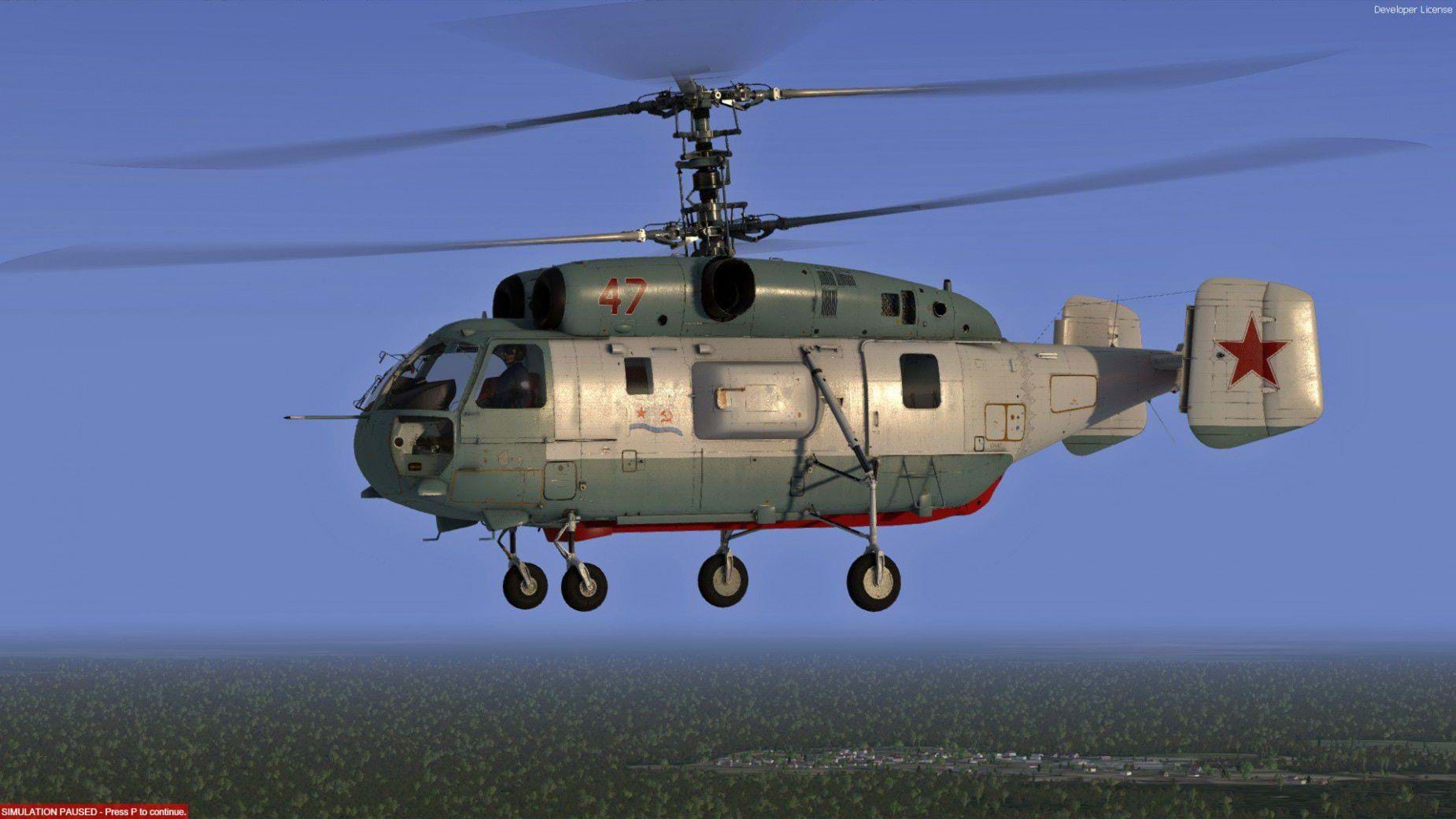

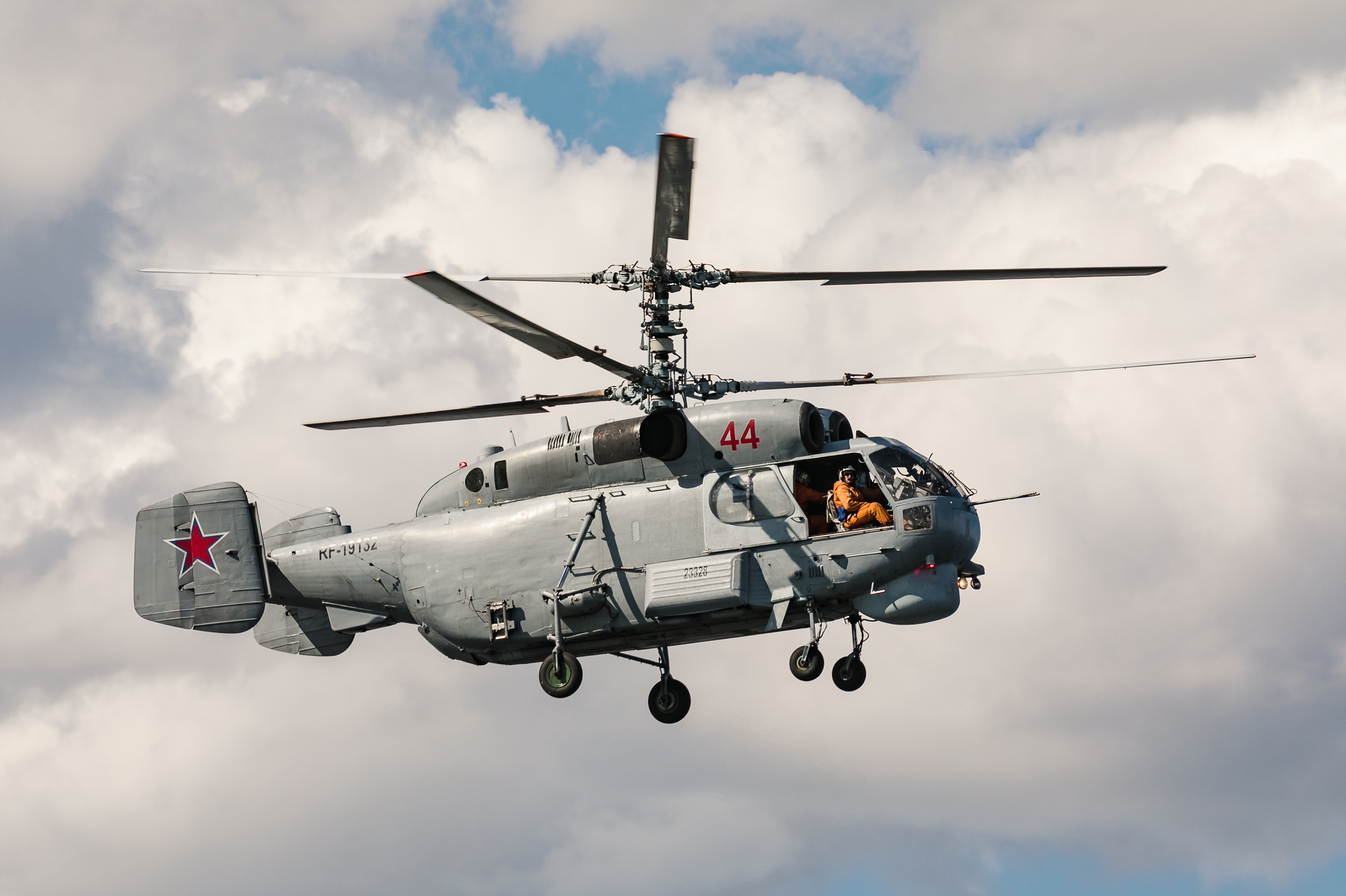

По-поводу Ка-27: обзавелся недавно моделью Ка-32 для FSX от Nemeth Design (там есть военная текстура, типа Ка-27) и поставил сценарий Камчатки от Aerosoft. К данной "вертушке" также не равнодушен, но увы в симуляторе не было достойной модели. "Погоняем" теперь и на ней.

С уважением, Денис.

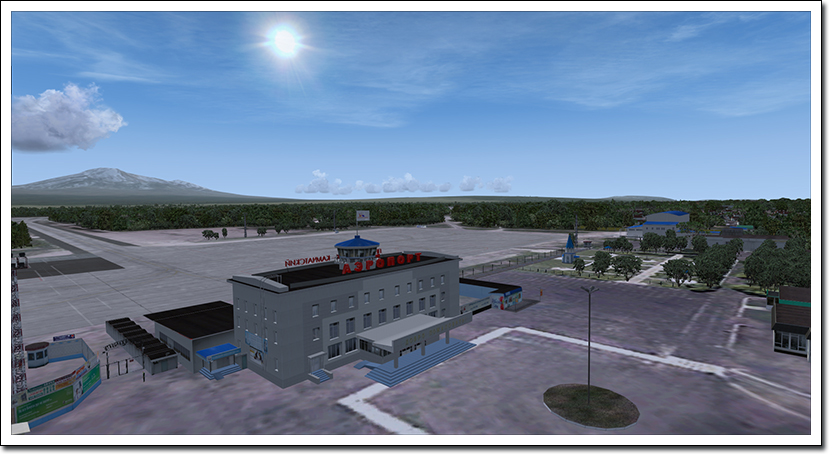

Камчатка:

Отредактировано denistpilot (2020-12-28 09:55:37)

0

Поделиться4072020-12-28 10:48:19

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Вот чего не встречал в литературе, так это хоть какого-то внятного описания вертолетных систем ПЛО.

По иностранным машинам, есть SH2-G_NATOPS Flight Manual (от 1 мая 1995 г.):

По SH-3 и SH-60 - только руководства летной эксплуатации, без описания поисковых систем. По европейсуким (Вестленд "Линкс") - нет ничего.

Есть статья Артемьева по ОГАС "Клязьма", но по нашим машинам - пусто.

0

Поделиться4082020-12-29 15:04:24

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Откорректировано......

Отредактировано denistpilot (2022-06-24 14:35:29)

0

Поделиться4092020-12-29 19:24:51

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Александр Сергеевич, заранее спасибо.
С уважением Денис.

0

Поделиться4102020-12-31 11:47:14

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Александр Сергеевич, большое спасибо за схемы-рассуждения. Пытаюсь пока "переварить" полученную информацию.

С уважением, Денис.

0

Поделиться4112020-12-31 18:46:31

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Уважаемые коллеги!

Поздравляю всех с наступающим Новым Годом!

Желаю всем благополучия, процветания и крепкого здоровья!

С уважением, Денис.

0

Поделиться4122021-01-02 19:15:45

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

С Новым Годом, коллеги!

Александр Сергеевич, Сетка высот рельефа в симуляторе имеет шаг порядка 15 угловых секунд, то есть, очень грубая. Поэтому все горы и особенности рельефа сильно "сглажены". Увы, издержки необходимости держать все в достаточно компактном виде. Новая версия (симулятор "2020") имеет гораздо лучшее разрешение по всему "шарику", но там и размеры сетки рельефа - десятки гигабайт. За все приходится платить...

Нашел детальное описание АНП-1 (в части, касающейся счисления места самолета) в "Самолетовождении", кн. 2, гл. 15. Это же НАС! Все применимо, только добавлен блок счисления полярных координат в режиме "ПОВТОРНЫЙ ЗАХОД".

Отредактировано Alexander Belov (2021-01-02 19:18:20)

0

Поделиться4132021-01-02 21:48:56

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Друзья, всех с уже с наступившим 2021 годом!!!

Александр,хорошая новость, что работы по АНП "продвигаются"!!!

С уважением, Денис.

0

Поделиться4142021-01-02 23:37:06

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

Ну тогда мы справимся. Долго ломал голову, как связан с НАС, при наличии ДИСС, задатчик скорости ветра и направления ветра. Когда увидел на схеме маленький переключатель "работать автономно", то все встало на свои места.

0

Поделиться4152021-01-03 00:07:24

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Откорректировано....

Отредактировано denistpilot (2022-06-24 14:36:55)

0

Поделиться4162021-01-05 11:14:20

Автор: denistpilot
постоялец
Откуда: Россия
Зарегистрирован: 2020-06-30
Приглашений: 0
Сообщений: 391
Уважение: [+0/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 48 [1976-03-04]
Провел на форуме:
9 дней 16 часов
Последний визит:
2024-08-05 17:11:45

Откорректировано.....

Отредактировано denistpilot (2022-06-24 14:36:15)

0

Поделиться4172021-01-05 16:49:15

Автор: Alexander Belov
втянувшийся
Зарегистрирован: 2020-07-05
Приглашений: 0
Сообщений: 145
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
1 день 7 часов
Последний визит:
2021-06-30 14:27:56

denistpilot написал(а):

понятен принцип работы данной системы (прибора) - значит "работа пойдет веселее".

Ох... К сожалению, я "художник" от слова "худо". А тут надо рисовать картинки. Для отладки два числа вывел - и все понятно. А тут две шкалы курса, кольцевая шкала угла карты, лицевая панелька... :pained: Пока нарисую...
