Александр, а Вы же скриншоты ПП ранее скидывались - вроде бы там была правильная нумерация на шкале?

Алексендр Сергеевич,

Так в окончательной версии нумерация каналов сделана по фотографии. Вот картинка:

Справа, по часовой стрелке. Вроде, как требуется?

Пока вся панель вооружения не сделана, кнопки групп сделаем с выбором по нажатию. Логику отработаем, потом будем весь пульт с торпедами, бомбами, буями сочинять.

Итак, буи сбрасываются из группы, выбранной оператором. Если буи в группе закончились, а импульсы сброса продолжают идти, то они игнорируются. Если группа не выбрана, а импульсы сброса поступают, то они игнорируются.

Пока рассматриваем только взаимодействие группы РГБ (кассеты с буями) и механизма сброса. Коммутацию и блокировки (от сброса при закрытом люке грузоотсека) разберем потом.

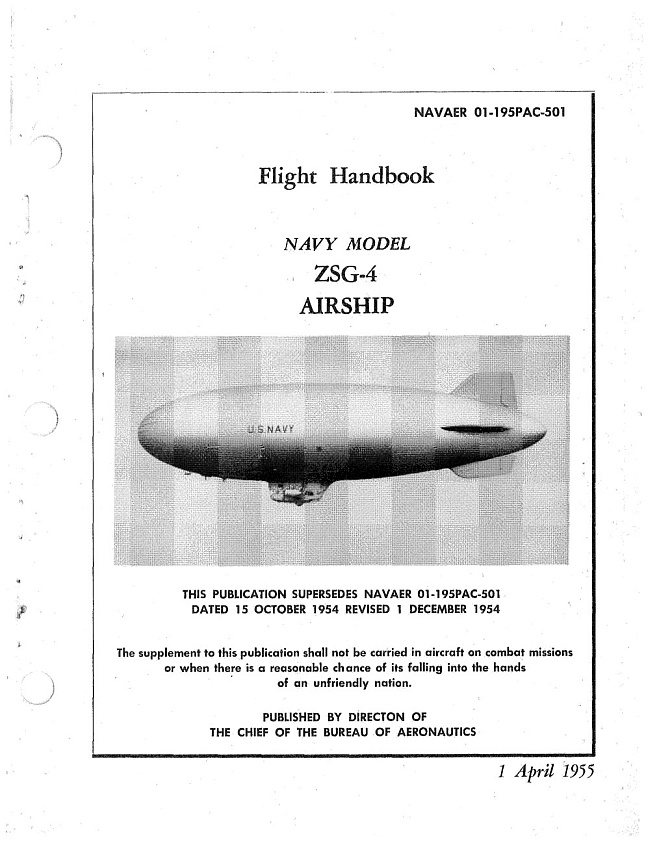

С удивлением обнаружил и у американцев аналог наших МПЛПАБ - "hedgehogs" - "ёжики". Кассеты с малокалиберными глубинными бомбами входили в состав боекомплекта противолодочных дирижаблей до начал 60-х годов. РЛЭ такого аппарата нашел в архивах:

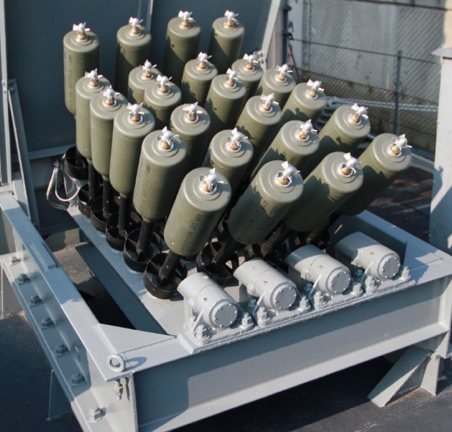

Похоже так. 24-ствольный реактивный бомбомет "Хеджехог" появился в конце Второй Мировой.

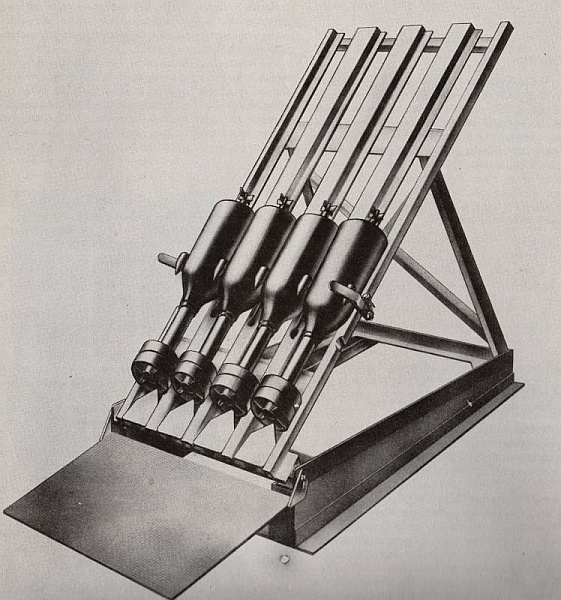

У нас был 16-ствольный РБУ-2500, а РБУ-1200 ставили по нескольку штук. Простейшая конструкция на 4 бомбы называлась "мышеловка" (mousetrap):

Малокалиберные бомбы с кумулятивным зарядом и контактным взрывателем - пробить прочный корпус хватит, а большего и не надо. Из-за рассеяния при сбросе бомбы накрывают большой участок моря, компенсируя ошибки прицеливания. У нас кассеты МПЛАБ состояли на вооружении Бе-6, Ми-4ПЛО, Бе-12. Потом появились самонаводящиеся торпеды, более эффективные средства поражения.

Ну не сам РБУ, а боеприпасы со сходной "логикой работы".

УСРБ нарисовали, теперь надо отработать его логику.

Денис,

Ну кто нас гонит? Отработка логики - это долгая "бумажная" работа. Рисуются блок-схемы, по ним с карандашом проверяются варианты работы - в точности по анекдоту о программисте и отладчике.

Кстати, вопрос: можно ли было выбрать для сброса ДВЕ группы (нажать кнопки ДВУХ групп)? Если ДА, то в какой последовательности сбрасывались буи?

Пока полагаю, что можно выбрать только ОДНУ группу буев для сброса. И если сброс начат, то изменения параметров будут игнорироваться. Вот установили сброс N буев с интервалом D на скорости V - пока не сбросит все N буев, новые параметры не будут учитываться. Ручки повернуть можно, а интервал сброса изменяться не будет.

Отредактировано....

Отредактировано denistpilot (2023-06-20 10:50:35)

Александр Сергеевич, а почему при нанесении обстановки, при постановки буев в прибрежных районах не использовали карты масштаба 1:200 000? Или все таки использовали, а милимитровка нужна была только в "открытом море" вне видимости береговой черты?

Отредактировано....

Отредактировано denistpilot (2023-03-13 11:56:40)

А нет фото внутри ВП в кабинете штурмана или операторов или уже был разграблен и приборы демонтированы еще тогда?

Александр Сергеевич,

То есть сброс только по ОДНОЙ (!!!) группе за раз!  И - кстати! - "обнулилось" - счетчик буев на УСРБ уменьшается по мере сброса? Например, поставил 10 буев с интервалом 2 км, счетчик на УСРБ последовательно показывает 9, 8, ... до 0. Так?

Ого!!! При такой методике сброса серии буев нужен "глаз да глаз" - промахал нажатие выбора группы буев, УСРБ "прощелкал" до нуля (а я и не думал, что он тоже уменьшается) и буи не вышли....

большая просьба - дать ссылку на первоисточник (в сети) воспоминания к-а Берзина по всплытию в ледовых условиях (и траблах оного), это важно (лично мне, т.к. на меня "собачек спустили" и нужно "подбивать" все, в т.ч. "судебные вопросы", ссылочка нужна будет там)

Отредактировано mina (2020-12-03 07:23:57)

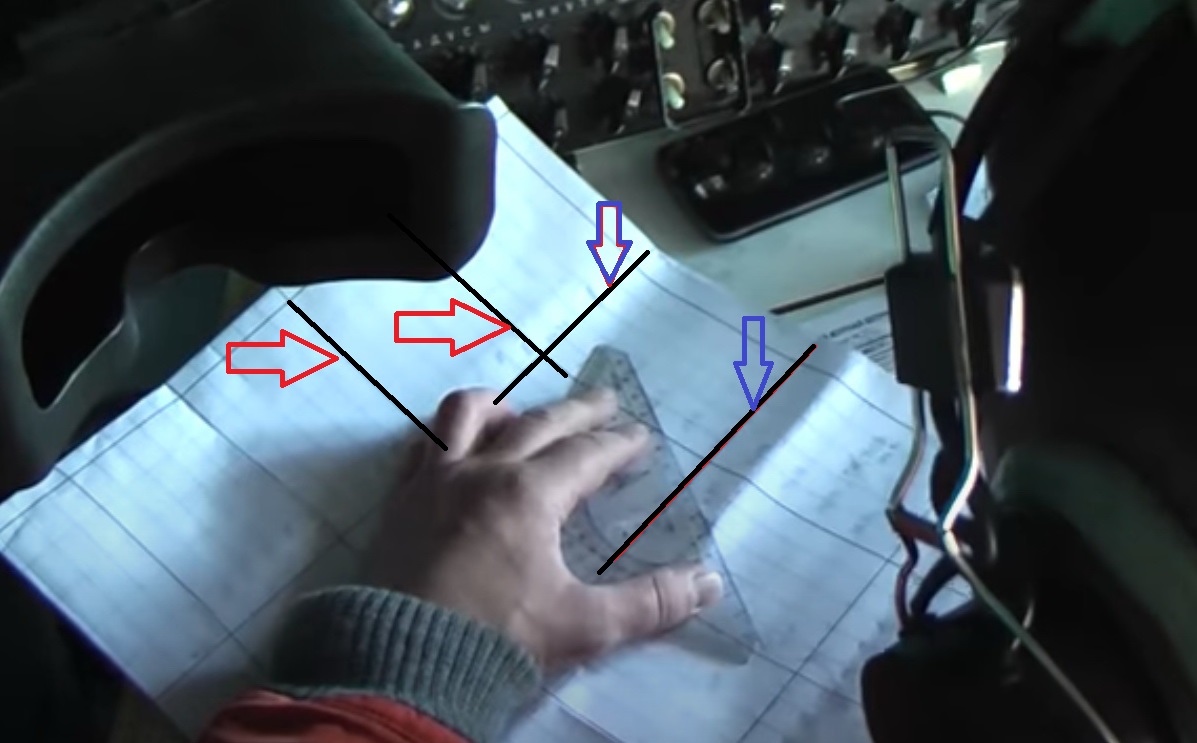

Александр Сергеевич, раз уже зашла речь о штурмании.... нанесении обстановки при постановке буев, такой вопрос: какой масштаб выбран для нанесения обстановки на палетке (миллимитровке)  штурмана? Какие расстояния между нанесенными линиями-меридианами (красные стрелки) и линиями-параллелями (синие стрелки)?

Заранее спасибо Вам за ответы.

С уважением, Денис.

Александр Сергеевич, я правильно, что на палетке (миллимитровке):

-по долготе меридианы наносятся через 7 минут 30 секунд, т.е. расстояние между ними 14 км, т.е. при масштабе 1: 25 000 (в 1 см 250 м) один от другого располагаются на расстоянии 56 см друг от друга;

-по широте параллели наносятся   через 5 минут 00 секунд, т.е. расстояние между ними 9,3 км, т.е. при вышеуказанном масштабе - параллели отстоят друг от друга на расстоянии 37,2 см?

Тогда вопрос, а в ролике у штурмана палетка размечена более "мельче" - квадраты похоже имею размеры, по широте 10 см, по долготе 5 см? Это просто мельче вспомогательная разбивка или я может что-то не так понял или берется "район" поиска
на палетку размером 14 км х 9,3 км, а потом еще разбивается, разграфляется?

С уважением, Денис.
