781

Финикийский_торговец написал(а):

Очевидно, что коробка передач полностью реверсивная

По вашему мнению, в  режиме т-15 будет задействована постоянно лишняя шестерёнка заднего хода? И отключаться при движении назад?

782

Orbit написал(а):

По вашему мнению

Это в патенте:
"Реализация технического решения «Унифицированная моторно-трансмиссионная установка боевой машины» как с передним, так и с задним расположением ведущих колес обеспечивается алгоритмом управления механизмом реверса и наличием равного количества передач заднего и переднего хода транспортного средства, что подтверждает универсальность МТУ."
Как именно будет реализовано равное количество передач - не знаю. Но такую трансмиссию же зовут полностью реверсивной? Нет?

Отредактировано Финикийский_торговец (2020-08-02 21:04:20)

783

Финикийский_торговец написал(а):

Это в патенте:
"Реализация технического решения «Унифицированная моторно-трансмиссионная установка боевой машины» как с передним, так и с задним расположением ведущих колес обеспечивается алгоритмом управления механизмом реверса и наличием равного количества передач заднего и переднего хода транспортного средства, что подтверждает универсальность МТУ."

Вы меня совсем запутали. А как же:

Blitz. написал(а):

В патенте описано-меняеться электроника и часть механики.

784

Финикийский_торговец написал(а):

И, следовательно, наоборот

Есть схожие воздуховыбросы Т-14 (с такими же заслонками характерными для Т-72/90), Т-15, патент на котором довольно подробна показана схема МТО-подходит воздух с боков, выходит сверху, ни каких противоречий.

Финикийский_торговец написал(а):

Процитируйте, пожалуйста, я ничего такого не нашёл.

Ошибся :blush:  насчет механики

785

Blitz. написал(а):

патент на котором довольно подробна показана схема МТО-подходит воздух с боков, выходит сверху, ни каких противоречий.

Вентиляторы на стандартном не перевернутом шасси гонят воздух вверх и создают разрежение за счет которого протягивается воздух через радиаторы (сверху-вниз). так же как и на т-72/90 (где часто держат приподнятыми крышки над радиальным вентилятором).  Так же когда в МТО случайно попадает вода (при преодолении брода) выбрасывается она тоже вверх.

Следовательно тут воздух забирается сверху (так как под окнами в ВЛД Т-15 как раз радиаторы - МТо же перевернуто) и выбрасывается вбок-вниз. На стандартном шасси - вверх (как на Т-72/90), но тут есть изогнутые каналы направляющие горячий воздух в стороны.

Вдобавок к странностям предложенной вами схемы прохода воздуха через МТО (Ваше: "к ним в бортах воздухопритоки стоят, выход воздуха на ВЛД.") добавлю, что тогда бы выхлоп так же направленный в бок-вниз захватывался бы обратно. Чего не происходит. Поток воздуха вырывающийся из этих изогнутых каналов по бокам хорош так метёт улицы у Т-15.

Отредактировано Финикийский_торговец (2020-08-02 21:51:30)

786

Финикийский_торговец написал(а):

Следовательно тут воздух забирается сверху (так как под окнами в ВЛД Т-15 как раз радиаторы - МТо же перевернуто) и выбрасывается вбок-вниз.

Наверное Вы таки правы :( Воздух подходит сверху к фильтрам, для которых на Т-14 стоят отдельные отверстия за башней
http://forumuploads.ru/uploads/000a/e3/16/369/191307.jpg
http://forumuploads.ru/uploads/000a/e3/16/369/746992.jpg
Видимо из-за того что до них от ВЛД далеко, отвертия воздухопритока сделаны больше+через них идет воздух к радиаторам охлаждения, выход с боков. У мотора выхлоп (2) стоит между воздушным фильтром (6) и трансмиссией, второй идет ближе ко лбу машины, заодно на левом борту видно угловатую коробку как раз на месте где фильтр стоит.
http://forumuploads.ru/uploads/000a/e3/16/369/841366.jpg
В заблуждения заслонки на воздухозаборе ввели-похоже они стоят для прикрытия от пыли, а не как на Т-72.

Отредактировано Blitz. (2020-08-02 22:26:16)

787

Финикийский_торговец написал(а):

И, следовательно, наоборот - через борта выходит горячий воздух через эти изогнутые каналы? Т.е. это не притоки, а наоборот. А забирается он так же как и у не "перевернутого" шасси, сверху? Что логично: не грести же воздух с земли, и не выбрасывать же нагретый воздух прямо перед башней?

И как понимаю, забор охлаждающего воздуха в МТО должен происходить над двигателем, для чего под ВЛД Т-15 должна иметься перегородка разделяющая холодный заборный и горячий выбрасываемый потоки охлаждающего воздуха! :unsure:

788

Orbit написал(а):

как это решено в моноблоке?

полагаю, что моноблоки разные, а вот их части - одинаковые. Например, разворачивается трансмиссионный узел. Т.е. возможно снять моноблок и пересобрать его с обратным вращением.

789

отрохов написал(а):

И как понимаю, забор охлаждающего воздуха в МТО должен происходить над двигателем, для чего под ВЛД Т-15 должна иметься перегородка разделяющая холодный заборный и горячий выбрасываемый потоки охлаждающего воздуха!

Такая же "перегородка" отделяет две улитки с вентиляторами от движка и на обычном шассси. Вентиляторы просто на этой картинке никто не изобразил, только пустое место под них (на Т-14 за движком)
картинка из патента, что приводилась выше
http://forumuploads.ru/uploads/000a/e3/16/2496/417308.jpg
Я "не настоящий сварщик" (С), но видно же что в целом в этом (системе охлаждения) МТО аналогично тому что на Т-72. Только вентилятора два, а не один.

Отредактировано Финикийский_торговец (2020-08-03 15:00:57)

790

МОСКВА, 3 августа. /ТАСС/. Разработчики новейшего российского танка Т-14 "Армата" решили проблемы с двигателями и тепловизорами этой машины, сообщил в интервью ТАСС глава Минпромторга РФ Денис Мантуров.

"Да. И по двигателям, и по тепловизорам вопросы решены. Двигатель выдает ровно те параметры, технические характеристики, которые закладывались в ТТЗ при проектировании", - сказал он.

"Что касается тепловизоров, я могу с уверенностью сказать, что у нас полностью импортозамещенный российский продукт, который производится "Швабе", - отметил министр.

Войсковые испытания "Арматы" идут по графику Минобороны, добавил Мантуров.

"Армата" - тяжелая гусеничная унифицированная платформа, разработанная в концерне "Уралвагонзавод" (входит в Ростех). На ее базе создаются основной танк, боевая машина пехоты, бронированная ремонтно-эвакуационная машина и ряд других бронемашин.

Россия готовит "Армату" на экспорт. Как говорил Мантуров в апреле, РФ планирует начать работу с иностранными заказчиками "Арматы" в 2021 году и уже получила ряд предварительных запросов. Серийные поставки танков в войска начнутся в 2021 году. Танк уже испытывался в Сирии.

https://tass.ru/armiya-i-opk/9106761?ut … arfiles.ru

791

МОСКВА, 3 августа. /ТАСС/. Производство танков и боевых машин на базе новейшей боевой платформы "Армата" по контракту, подписанному с Минобороны России несколько лет назад, уже ведется, сообщил в понедельник ТАСС министр промышленности и торговли Денис Мантуров.

"Да, работа идет", - сказал министр, отвечая на вопрос о том, началось ли производство этих бронемашин в России.

В августе 2018 года заместитель министра обороны России Алексей Криворучко объявил о подписании контракта на поставку 132 танков Т-14 и боевых машин пехоты Т-15 на базе боевой платформы "Армата". Однако он не уточнил, когда именно был подписан документ. Поставки серийных танков "Армата" в российские войска еще не начались. Министр промышленности и торговли Мантуров заявил в апреле этого года, что войска получат первые танки "Армата" в 2021 году.

792

Финикийский_торговец написал(а):

Вентиляторы на стандартном не перевернутом шасси гонят воздух вверх и создают разрежение за счет которого протягивается воздух через радиаторы (сверху-вниз)

Картинки для наглядности (МТО от Т-72, принцип тот же). Выброс горячего воздуха вверх на Т-15 невозможен из-за попадания его в в воздухозаборники радиаторов и создания постоянного марева для прицелов и приборов наблюдения.
Р - радиаторы
В - вентиляторы
К - поперечные воздухоотводные каналы Т-15

Т-14.

http://forumuploads.ru/uploads/000a/e3/16/2496/737052.jpg

Т-15.

http://forumuploads.ru/uploads/000a/e3/16/2496/555408.jpg

mr_tank написал(а):

полагаю, что моноблоки разные

Они одинаковые, в этом весь смысл "Унифицированной моторно-трансмиссионной установки", по-разному могут располагать и быть устроены системы в МТО не входящие в моноблок.

Отредактировано tankoff (2020-08-03 21:44:14)

793

Финикийский_торговец написал(а):

Такая же "перегородка" отделяет две улитки с вентиляторами от движка и на обычном шассси. Вентиляторы просто на этой картинке никто не изобразил, только пустое место под них (на Т-14 за движком)
картинка из патента, что приводилась выше
http://forumuploads.ru/uploads/000a/e3/16/2496/417308.jpg

А я из этих картинок: https://andrei-bt.livejournal.com/1677931.html
и https://vk.com/wall-168489489_1052?z=photo-168489489_457239773/album-168489489_00/rev
представил себе, что турбовентиляторы входят в этот сменный модульный блок МТО, находясь горизонтально непосредственно под радиаторами над трансмиссией !? :unsure:

Отредактировано отрохов (2020-08-04 06:16:51)

794

tankoff написал(а):

Они одинаковые

на картинках отнюдь нет. Ну и остается вопрос относительно направления кстати, там ГОП?

795

mr_tank написал(а):

остается вопрос относительно направления кстати

Решается наличием реверса?

796

Шестопер написал(а):

Решается наличием реверса?

выше уже писали, реверс, это паразитная шестерня, и если для танка это неважно, т.к. большую часть будет крутить напрямую, то для БМП - уже нет.

797

mr_tank написал(а):

на картинках отнюдь нет

А покажите где именно, пожалуйста. Сразу напишу - разный вид радиаторов из-за того, что на Т-14 поверх них показаны входные жалюзи.

mr_tank написал(а):

Ну и остается вопрос относительно направления

По моему - не остается. Из патента.

"Сущность изобретения заключается в осуществлении обратимой унифицированной
моторно-трансмиссионной установки транспортного средства, а именно: в выполнении
МТУ как единого силового блока – моноблока, обеспечивающего высокий уровень
модульности конструкции боевой машины с сохранением геометрической схемы
моторно-трансмиссионного отделения (МТО)
транспортного средства. Такая
компоновка мотивирует создание шасси с передним и задним расположением МТУ на
гусеничной платформе, разработанной на единых конструктивно-технических решениях
и обеспечивающей равное количество передач заднего и переднего хода."

"Реализация технического решения «Унифицированная моторно-трансмиссионная
установка боевой машины» как с передним, так и с задним расположением ведущих
колес обеспечивается алгоритмом управления механизмом реверса и наличием равного
количества передач заднего и переднего хода
транспортного средства, что подтверждает
универсальность МТУ."

"Унифицированная моторно-трансмиссионная установка транспортного средства,
предназначенная преимущественно для боевых машин военного назначения, включает
в себя объединенные в блок:
...
механизм передач и поворота 5, позволяющий изменять скорость движения,
передавать тяговое усилие ведущим колесам, обеспечивать управление поворотами
транспортного средства, осуществлять привод вентиляторов системы охлаждения;
систему охлаждения 1, включающую в себя масляные и водяные радиаторы,
трубопроводы, насосы, перекачивающие охлаждающие жидкости;
..."

"Продуваемая полость 16 расположена в
непосредственной близости к входному отверстию вентиляторов системы охлаждения,
закрепленных на опорах в корпусе боевой машины
, причем выходные отверстия
вентиляторов системы охлаждения обращены в направлении, обеспечивающим
формирование воздушного потока для боевой машины с передним или задним
расположением ведущих колес."

"Оригинальная компоновка МТУ позволяет осуществить ее установку на шасси с
передним и задним расположением МТУ за счет разворота этого силового блока в
горизонтальной плоскости
относительно оси выходных валов МПП с обеспечением
совпадения присоединительных и установочных точек."

"В обоих случаях применения унифицированной моторно-трансмиссионной установки
осуществляется полноценный привод на ведущие колеса без переоборудования точек
опоры и крепления, с использованием унифицированных быстроразъемных соединений."

798

tankoff написал(а):

"Продуваемая полость 16 расположена в
непосредственной близости к входному отверстию вентиляторов системы охлаждения,
закрепленных на опорах в корпусе боевой машины, причем выходные отверстия
вентиляторов системы охлаждения обращены в направлении, обеспечивающим
формирование воздушного потока для боевой машины с передним или задним
расположением ведущих колес."

Но есть и такие слова:

Формула изобретения

1. Унифицированная моторно-трансмиссионная установка боевой машины, предназначенная преимущественно для гусеничных боевых машин, содержащая двигатель, механизм передач и поворота, систему охлаждения,....

? :unsure:

799

отрохов написал(а):

Но есть и такие слова:

Есть, но я еще раз процитирую перечень элементов системы охлаждения в составе моноблока (МТУ):

"... включает в себя объединенные в блок:
...
систему охлаждения 1, включающую в себя масляные и водяные радиаторы,
трубопроводы, насосы, перекачивающие охлаждающие жидкости;
..."

Вентиляторы не входят в состав моноблока.

800

Кажется не было ?

Т-14

http://forumuploads.ru/uploads/000a/e3/16/2496/t38123.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/552774.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/641352.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/639770.jpg

Светлее

http://forumuploads.ru/uploads/000a/e3/16/2496/t402584.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/918940.jpg

Т-15

http://forumuploads.ru/uploads/000a/e3/16/2496/t120749.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t445129.jpg

Светлее

http://forumuploads.ru/uploads/000a/e3/16/2496/t380667.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t755664.jpg

Отредактировано tankoff (2020-08-05 00:25:59)

801

tankoff написал(а):

Вентиляторы не входят в состав моноблока.

А я как не вглядывался на этом фото: https://vk.com/wall-168489489_1052?z=photo-168489489_457239773/063ab1e5e69ab50877  в трансмиссионную часть моноблока, так и не увидел приводов к вентиляторам которые по Вашему должны располагаться вертикально отдельно рядом с этим моноблоком? :unsure:

802

tankoff написал(а):

обеспечивается алгоритмом управления механизмом реверса и наличием равного
количества передач заднего и переднего хода

как ты себе представляешь механизм реверса? чтобы крутить КПП в разные стороны, нужна дополнительная шестерня, независимо, от того, куда она вкрячена. Т.е. на БМП она будет включена большую чать времени.

803

mr_tank написал(а):

как ты себе представляешь механизм реверса? чтобы крутить КПП в разные стороны, нужна дополнительная шестерня, независимо, от того, куда она вкрячена. Т.е. на БМП она будет включена большую чать времени.

http://forumuploads.ru/uploads/000a/e3/16/513/t733392.jpg

804

отрохов написал(а):

так и не увидел приводов к вентиляторам которые по Вашему должны располагаться вертикально отдельно

Возможно они.

http://forumuploads.ru/uploads/000a/e3/16/2496/t632960.jpg

Оригиналы

http://forumuploads.ru/uploads/000a/e3/16/2496/t375825.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t361064.jpg

805

Открытые пусковые и их крышки КАЗ Афганит на Т-15. Видны "стрельбовые соединители". Отсюда.

http://forumuploads.ru/uploads/000a/e3/16/2496/t770427.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t806537.jpg

Светлее

http://forumuploads.ru/uploads/000a/e3/16/2496/t318954.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t753140.jpg

http://forumuploads.ru/uploads/000a/e3/16/2496/585239.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/566819.jpg

806

Фотообзор ТБМП Т-15 от ув. Юрия Пашолока
https://ic.pics.livejournal.com/yuripasholok/765139/17441860/17441860_original.jpg
https://ic.pics.livejournal.com/yuripasholok/765139/17438310/17438310_original.jpg
https://ic.pics.livejournal.com/yuripasholok/765139/17440695/17440695_original.jpg
https://ic.pics.livejournal.com/yuripasholok/765139/17443573/17443573_original.jpg
https://ic.pics.livejournal.com/yuripasholok/765139/17441160/17441160_original.jpg
https://ic.pics.livejournal.com/yuripasholok/765139/17442891/17442891_original.jpg

Люк МВ внушает, даже стопор имееться

807

А так же внушает уважение сколько бабла просрали на все это. В очередной раз нужна 152 мм пушка, и ГЛАВНОЕ - новый экономичный двигатель которого нет) Ссылка

Среди других требований к модернизированной "Армате" - более экономичный дизельный двигатель мощностью 1500 л.с.

Чайку "приземлили". Теперь опять будут сосать бабки на создание чего то нового... уже до смешного доходит
Ну посидим подождем это 132 виртуальных танка и бмп.
П.С. А кто скажет - Платформа куда делась? Ее пропихун вот на фото, светит жирной рожей, упитанный и довольный) А где машины, моторы, где бабки???
http://forumuploads.ru/uploads/000a/e3/16/1179/t195438.jpg

808

Neurotransmitter написал(а):

Чайку "приземлили". Теперь опять будут сосать бабки на создание чего то нового... уже до смешного доходит

Есть готовый 12Н360 (А-85−3А) в 1500 л. с., который никакого отношения к закрытой НИОКР "Чайка" не имеет.

Еще есть ярославская  разработка ЯМЗ-880 в 1800 л. с.

809

где бабки???

Такое бывает, МБТ70, ХМ803... за то опыт.

Отредактировано Andrei_bt (2020-08-26 21:50:14)

810

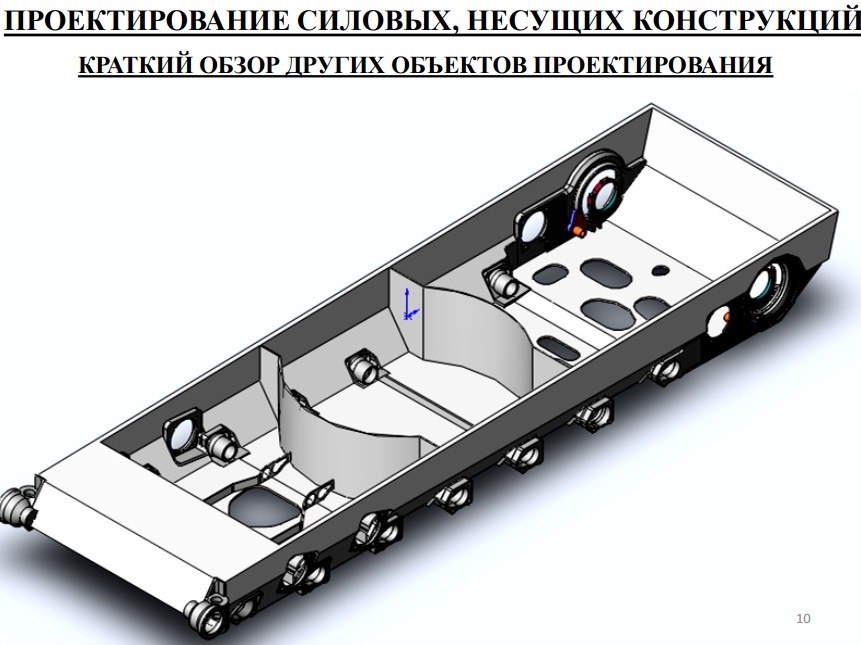

https://forumuploads.ru/uploads/000a/e3/16/4875/t988187.jpg
https://forumuploads.ru/uploads/000a/e3/16/4875/t872797.jpg
https://forumuploads.ru/uploads/000a/e3/16/4875/t198098.jpg
