Бронетехника Германии-5

Сообщений 211 страница 240 из 324

211

Датчане закупают 6 МТУ

Cлужба закупок и логистики МО Дании FMI (Forsvarsministeriets Materiel- og Indkøbsstyrelse) 21 января объявила, что 12 декабря подписала контракт с германской компанией Krauss Maffei Wegman (KMW) на производство и поставку шести мостоукладчиков на шасси ОБТ "Леопард-2". Для них заказаны шесть комплектов механизированных мостов "Легуан", модульная конструкция которых может развёртываться либо в один мост длиной 26 метров, либо на два по 14 метров. Кроме того, договором предусмотрено производство одного дополнительного шасси, которое будет находиться в резерве на складском хранении. Поставки новой техники ожидаются, начиная с конца 2022-го и до 2025 года.

212

https://sun1-84.userapi.com/c858016/v858016885/17365a/3y5xk4juioA.jpg
https://sun1-95.userapi.com/c858016/v858016885/173664/TKQ0Qta96Qs.jpg

ЛИСП для Пумы

213

Немцы думают во втором контракте на Пумы брать 229 машин, к 350 сегодняшним заказаным, via SH

214

Первые шесть Leopard 2A7М+DK приехали в Данию
https://photos.smugmug.com/photos/i-F9Js9n5/0/5K/i-F9Js9n5-5K.jpg
https://photos.smugmug.com/photos/i-pxQ5tJS/0/5K/i-pxQ5tJS-5K.jpg
https://hrn.smugmug.com/JDR/Ankomst-Leopard-2A7-p-dragonkasernen/
На датских Лео-2 планка между крюками на НЛД появилась, может крепления под трал.
Бортовые экраны потолстели по сравнению с D-tech

+

https://photos.smugmug.com/photos/i-f5cv7b3/0/5K/i-f5cv7b3-5K.jpg
D-tech голландских для сравнения
http://forumuploads.ru/uploads/000a/e3/16/369/23973.jpg

Отредактировано Blitz. (2020-02-11 19:19:07)

215

Датский Лео-2А5DK приежает с Афганистана, со снятым обвесом и экранами.

Видно допброню с бортов корзины башни

http://forumuploads.ru/uploads/000a/e3/16/369/94140.jpg
http://forumuploads.ru/uploads/000a/e3/16/369/99071.jpg

Достаточно побитый вид.

Отредактировано Blitz. (2020-02-18 05:15:32)

216

Насчет дополнительной брони на бортах Лео-2А5DK, она входит в комплект ПМЗ AMAP-M от IBD, туда же входит усиление на НЛД на датских танках. AMAP-M закупали только датчане, все остальные устанавливали ПМЗ от RUAG. Машина называется Лео-2А5DK INTOPS (International Operations), сделали немного для Афганистана, в комплект входит ПМЗ, кондишен, Баракуда, РЭ, камера МВ и т.д.
Данная ПМЗ ставится с некоторыми отличиями на новые Лео-2А7DK.У Лео-2А7DK стоит уже RUAGщвская ПМЗ, хотя на прототипе была AMAP-M

The Danish Leopard 2A5DK INTOPS variant already added the lower hull applique armor (aswell as the side armor), while the upper hull armor was fielded as part of the initial Leopard 2A5 (DK) upgrade.
Only a small number of INTOPS were made, IIRC they utilize AMAP of the former IBD Deisenroth rather than the MinePRO system developed by RUAG on behalf of the LEOBEN community (and used by Canada, Germany, Qatar and Sweden). No idea if this was related to costs, protection level or the rush in which the INTOPS upgrade had to be implemented (the Leopard 2A6M's mine protection kit requires a lot of time consuming changes).
...
INTOPS stands for International Operations (as far as I know) and is a name given to the Danish Leopard 2A5 upgrade for use in Afghanistan (mine protection kit, Barracuda camouflage, air conditioning unit, slat armor, etc.).

https://i.imgur.com/oiqcogX.jpg
https://i.imgur.com/2Kly5hw.jpg
Не обратил внимания, зато на SH хоть заметили-вес Лео-2А7DK 68.6 тонн, при весовом классе 77, выше на фото есть, датчане совсем без хитросные 8-) .

Заодно о весе разных Лео-2А5 и дальше
Лео-2A5DK INTOPS 66.7 тонн
Лео-2A6M CAN 64-65 тонн
Strv 122В 65 тонн
Лео-2А7 63.9 тонн
Лео-2A7Q 65-66 тонн
Лео-2A4M CAN 62.5 тонн
Последнему правда облегченность не очень помогает, раз ездят без брони, хотя канадцы могли секономить и не переваривать днище.
Максимальная масса на которую нагружали прототип Лео-2А7, 70 тонн. Рекламный танк КMW Лео-2A7+ который светился на выставках с разной защитой различных сторон (всеракурсный UrbOps и "танковый" DuelOps) весит 67.5 тонны из-за етого.
Для сравнения Лео-2А5 весит 59.9 тонн

+

The Danish Army used the Leopard 2A5DK in Afghanistan, but as an upgraded variant called Leopard 2A5DK INTOPS. This had a mine protection kit (AMAP-M from IBD), Barracuda MCS, air conditioning, etc. The weight of this variant is 66,700 kg. Germany has the Leopard 2A7, combat weight is 63.9 metric tons without applique armor, for which the tank has been prepared. The Swedish Army has the Strv 122B for use outside Sweden, which features the same mine protection kit as the Leopard 2A6M. Combat weight is about 65 metric tons. Canada deployed the Leopard 2A6M CAN with slat armour, the Barracuda MCS and additional applique armor on the glacis, so the weight should be about 64-65 metric tons (i.e. the slat armor for the Stryker ICV weighs 5,200 pounds, i.e. 2.35 metric tons). Only the Leopard 2A4M CAN, which is specifically optimized for the counter insurgency and urban combat operation rather than high intensity warfare, was deploey in combat while weighing less than 62.5 metric tons.
Granted, the TUSK makes the M1A2 SEP v2 heavier than the basic Leopard 2A7, but the Leopard 2A7 prototype with add-on armor weighed up to 70 metric tons (depending on prototype and armor package). The 67.5 metrci tons figure for the Leopard 2A7+ is the result of KMW suggesting two variants (Leopard 2A7+ UrbOps with all-round protection and Leopard 2A7+ DuelOps for tank-vs-tank warfare) with specialized armor kits, rather than one version for both tasks. The Leopard 2A7Q (based on the Leopard 2A7+ DuelOps) should weigh some 65-66 metric tons without add-on armor at the sides.
As for the Spanish and Greek tanks, I suspect them to be slightly heavier than 63 metric tons, but there is no more detailed figure available.

via SH
Становится понятно чехов которые не хотят мосты усиливать вместе с дорогами.

зы ПМЗ как обычно без мин боком лезет, вданном случае больших фугасов

Отредактировано Blitz. (2020-05-03 01:07:02)

217

Вроде как Лео-2А7 имеют возможность устанавливать защиту для городского боя, заодно предложеный KMW комплект UrbOps под Лео-2А7+ имеет уменьшенную защиту спереди, для меньшего веса. Последний вариант используют канадцы на своём Лео-2А4M САN.

The Leopard 2A7+ Urban Operations variant proposed by KMW had totally different turret add-on armor designed with reduced frontal protection for weight savings. The Leopard 2A4M CAN is based on this concept. The (initial?)Leopard 2A7+ Duel Operations had full frontal armor, but no add-on armor options for the side.
The Bundeswehr decided to opt for a mixed solution, which resulted in the Leopard 2A7 as we know it - it has interfaces to mount additional armour elements on hull and turret; these are only mounted on demand.

via SH

Разные варианты допброни Лео-2А7 и призводных

Демонстратор Лео-2А7+ на который одновременно установлены UrbOps(правая часть башни и борта) и DuelOps (лоб корпуса и левая часть башни).
Хорошо видно разницу между облегченным клювом UrbOps и стандартным на DuelOps, н-п у первого меньшие количество болтовых креплений. Так же иные скуловые блоки, UrbOps имеет новые.
https://mostinfo.su/most/leopard_2a7-most.jpg
https://mostinfo.su/most/leopard_2a7_speredi-most.jpg
http://www.kartinki24.ru/uploads/gallery/main/345/kartinki24_ru_tanks_100.jpg

Еще один демонстратор Лео-2А7+, в етот раз сделаный с немецкого/голландского Лео-2А6, корпус без усиления, клюв стандартный, на боках башни блоки UrbOps
https://www.armyrecognition.com/images/stories/europe/germany/main_battle_tank/leopard_2a7_plus/Leopard_2A7_MBT_Main_Battle_Tank_German_Germany_defense_industry_KMV_925_002.jpg
https://www.armyrecognition.com/images/stories/europe/germany/main_battle_tank/leopard_2a7_plus/pictures/Leopard_2A7%2B_MBT_Main_Battle_Tank_German_Germany_defense_industry_KMW_002.jpg

У Лео-2А4М CAN на башне стоит комплект UrbOps (видно облеченный клюв, с которого можно вынимать наполнитель), вместе с бортовыми экранами. На корпусе стоит только допброня на ВЛД, усиления СЛД нет.
http://forumuploads.ru/uploads/000a/e3/16/369/76748.jpg
http://forumuploads.ru/uploads/000a/e3/16/369/59797.png

Выставочный Лео-2А7 c лбом от DuelOps, который преставляет собой клюв и усиление корпуса по типу Strv 122 и т.п., и бортами башни с блоками от UrbOps
https://www.defence24.pl/cache/img/2000_2000_matched__paevsm_2018061515.48.59.jpg

Отредактировано Blitz. (2020-02-21 04:19:50)

218

В дополнение, немцы в своё время думали использовать башни от Лео-2А4 с допброней аналогичной Лео-2А5 PSO для миротворческих операций, ставя их на корпуса Лео-2А6М. В остальных случаеях использовались башни Лео-2А6М, т.с. для танковых баталий. В итоге по економических и здравым причинам от идеи отказались. После етого KMW предложило свой Лео-2А7+.
Подобный вариант использования танков с разными башнями периодически будоражить умы на форумах, но как видим IRL не применимо. 8-)
https://www.panzertruppe.com/files/pztr/_images/das_schwarze_barett/Band_5/nr41/_1/Bild-10.jpg

The Leopard 2A7+ Urban Operations was not just an add-on kit, but an alternative to the Leopard 2A7+ Duel Operations. Previously the Bundeswehr had toyed with the idea of using Leopard 2A4 turrets (fitted with the armor kit developed by KMW for the Leopard 2 PSO demonstrator) and place them on upgraded Leopard 2A6M hulls during peace-keeping missions and combat operations in urban environments. When not used in such scenarios, the tank was to retain its better duel capabilities (stronger armor, longer gun barrel) by being fitted with the standard Leopard 2A6 turret.
This idea was rejected after some time for being cumbersome and uneconomic, so KMW decided to proposed two variants of an upgraded Leopard 2A6M tank (the Leopard 2A7+) optimized for different tasks; i.e. the Leopard 2A7+ Urban Operations and Leopard 2A7+ Duel Operations.

Еще блоков Лео-2А4M CAN
http://leopardclub.ca/reviews/books/Trackpad/2A4M-CAN/images/006.jpg

It has to be, given that the weight of the Leopard 2A5DK with add-on armor will be less than that of the Strv 122 (62.5 tonnes, but also including 1.3 tonnes of roof armor not fielded in Denmark).

Поскольку защита крыши Strv 122 весит 1,3 тонны, учитывая вес Лео-2А5 в 59,9 тонн (см. выше), выходит усиления корпуса Strv 122 весит 1,3 тонны, ПМЗ от RUAG 2,5 тонн, которая на Strv 122B стоит, с весом в 65 тонн.

via SH

219

ЦАМТО, 27 марта. Согласно опубликованному на сайте Минобороны Германии пресс-релизу, Комитет по бюджету парламента страны одобрил начало этапа определения системной архитектуры танка, разрабатываемого в рамках франко-немецкой программы «Основная наземная боевая система» (MGCS).

220

Wiedzmin написал(а):

1975-76 Leopard 2AV trials, hull front penetrated by 81mm HEAT charge, and 107mm HEAT charge, details will upload bit later...

via SH

Речь за данную защиту

http://forumfiles.ru/uploads/000a/e3/16/369/74368.jpg
http://forumfiles.ru/uploads/000a/e3/16/369/86713.jpg
http://forumfiles.ru/uploads/000a/e3/16/369/98844.jpg
http://forumfiles.ru/uploads/000a/e3/16/369/53233.jpg
http://forumfiles.ru/uploads/000a/e3/16/369/69361.jpg
Бронепробиваемость БЧ
https://i.imgur.com/2yuGYnX.jpg

Отредактировано Blitz. (2020-03-31 03:30:39)

221

Blitz. написал(а):

1975-76 Leopard 2AV trials, hull front penetrated by 81mm HEAT charge, and 107mm HEAT charge, details will upload bit later...

Скорее всего пробитие было от 107 и 127 миллиметровых КЗ. Корпус не испытывали против 81мм КЗ.
https://sun9-51.userapi.com/c857428/v857428739/1bac46/0071erLk578.jpg

222

Заодно башня
https://sun9-56.userapi.com/c857732/v857732739/1b48c0/KHM7uu-eSK0.jpg

Обстрел у американцев, уже с улутшенной защитой лба корпуса, но не той которая в итоге была на Лео-2А0 (B-tech). Против 105мм БОПС не помогло.
https://i.imgur.com/f7NVe7P.jpg
https://sun9-19.userapi.com/c851120/v851120981/1858ec/CYFl6YRQAnI.jpg
Довольно "мощный" борт в теории с курсового угла 81мм КС с пробитием 191мм/60° пробил, броневоздух не помог, если пакет не правильный.

via SH

Отредактировано Blitz. (2020-04-01 05:01:55)

223

Blitz. написал(а):

Обстрел у американцев, уже с улутшенной защитой лба корпуса, но не той которая в итоге была на Лео-2А0 (B-tech). Против 105мм БОПС не помогло.

Но все же пробиль только в ослабленных местах -  там где жирно не смог.

Отредактировано scout (2020-04-01 18:06:57)

224

Все ж попадали не в совсем ослабленные зоны, такой массой разнесенки пробиватся не должно, в теории. 8-)

225

Blitz. написал(а):

Все ж попадали не в совсем ослабленные зоны, такой массой разнесенки пробиватся не должно, в теории.

Ну смотри - нижняя часть НЛД (20) слабее чем центр НЛД (16), как раз в центр 105мм не смог пробить. Другое пробитие около погона (37), но чуть ниже в ВЛД (19) не смог. Также пробил только в районе прицела (35), но рядом (27, 29) уже не осилил.

226

scout написал(а):

Ну смотри - нижняя часть НЛД (20) слабее чем центр НЛД (16)

КМК должно зацепит по краю передние пакеты, потом полностю попасть в новый третий пакет, который вместо бака поставили, не мало, но наполнитель не ахти.
Если б еще в места с полными пакетами пробивалось-совсем уже тускло было.

Отредактировано Blitz. (2020-04-02 17:21:34)

227

Blitz. написал(а):

КМК должно зацепит по краю передние пакеты, потом полностю попасть в новый третий пакет, который вместо бака поставили, не мало, но наполнитель не ахти.

Что и  требовалось доказать - пробило только в ослабленных зонах, не смог там где жирно.

Blitz. написал(а):

пакеты, потом полностю попасть в новый третий пакет,

Так все три пакета он и не смог пробить, выходит попал в ослабленную зону, скорее всего передние пакеты так и остались нетронутыми.

Blitz. написал(а):

Если б еще в места с полными пакетами пробивалось-совсем уже тускло было.

T любой танк имеет, посмотрите на НЛД танков Т серии, там тоже.

Blitz. написал(а):

но наполнитель не ахти.

данный момент какой он меня мало интересует - факт остаётся фактом, пробил ослабленные зоны, значит надо доработать схему установки пакета а не сам пакет.

Отредактировано scout (2020-04-02 18:56:59)

228

Австрийцы в 94м закупили несколько Т-55АМ, Т-72М1 и БМП, провели их испытания (на которых ПТУР BILL не смог пробить Т-72М1), в результате отказались от модернизации своих М60 и закупили Лео-2А4.

via SH 1 и 2

Отредактировано Blitz. (2020-05-28 00:59:57)

229

Боевое отделение индонезийского танка Leopard 2RI

https://ic.pics.livejournal.com/diana_mihailova/78277673/4177469/4177469_900.jpg
https://ic.pics.livejournal.com/diana_mihailova/78277673/4178169/4178169_900.jpg
https://ic.pics.livejournal.com/diana_mihailova/78277673/4178303/4178303_900.jpg

230

Новый Евротанк на подходе

Министерство обороны Германии объявляет о подписании двух соглашений с Францией о начале разработки основной наземной боевой системы (MGCS) для замены ОБТ Леопард-2 и Leclerc в 2030-х годах. Начинается 2-летнее исследование. Расходы планируется разделить на 50%50 основе.
В общем, не в первый раз, заканчивается все это обычно одинаково, но в итоге обе страны получают свой неплохой танк, получив пользу от взаимного обмена идеями.
https://andrei-bt.livejournal.com/1627444.html

231

232

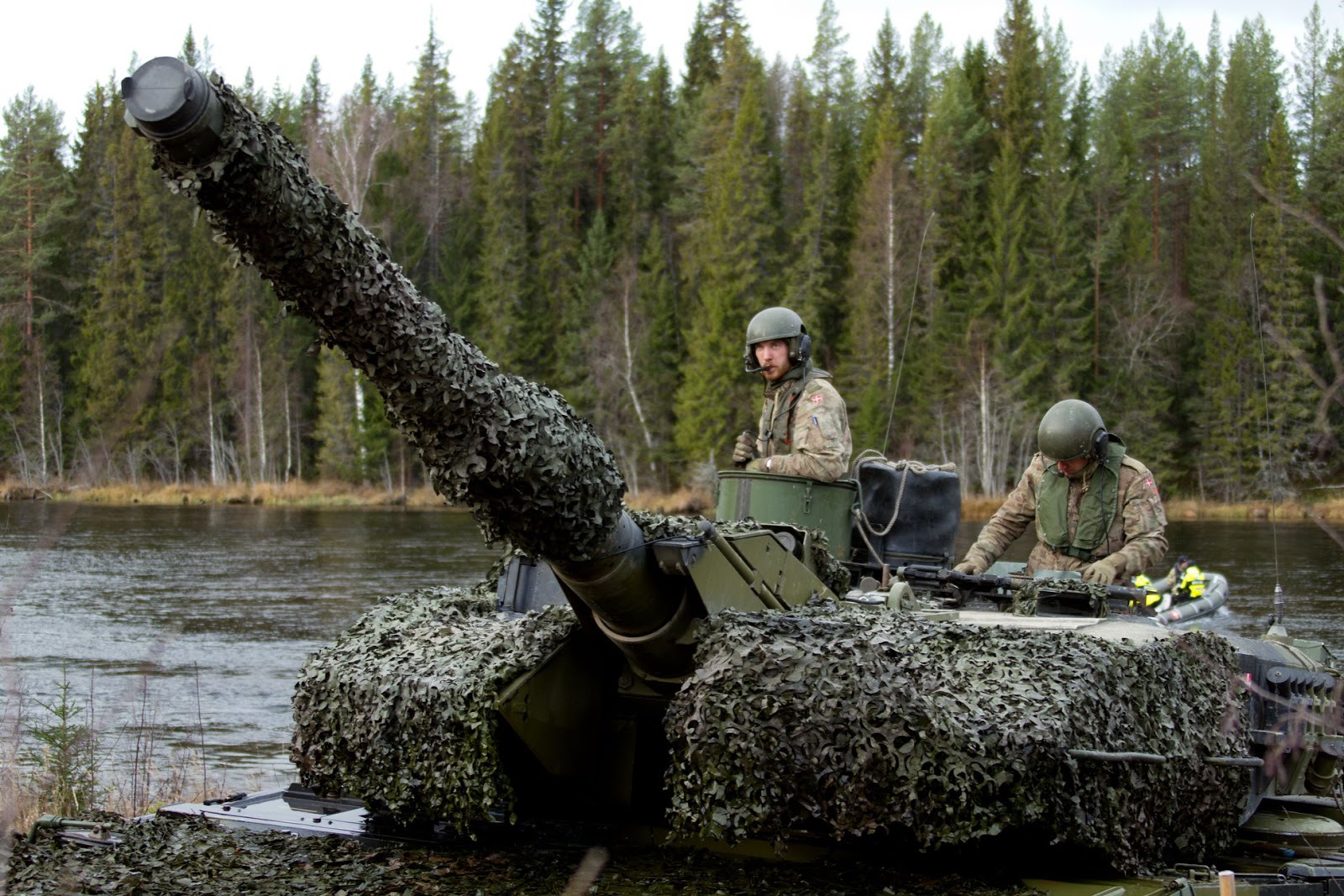

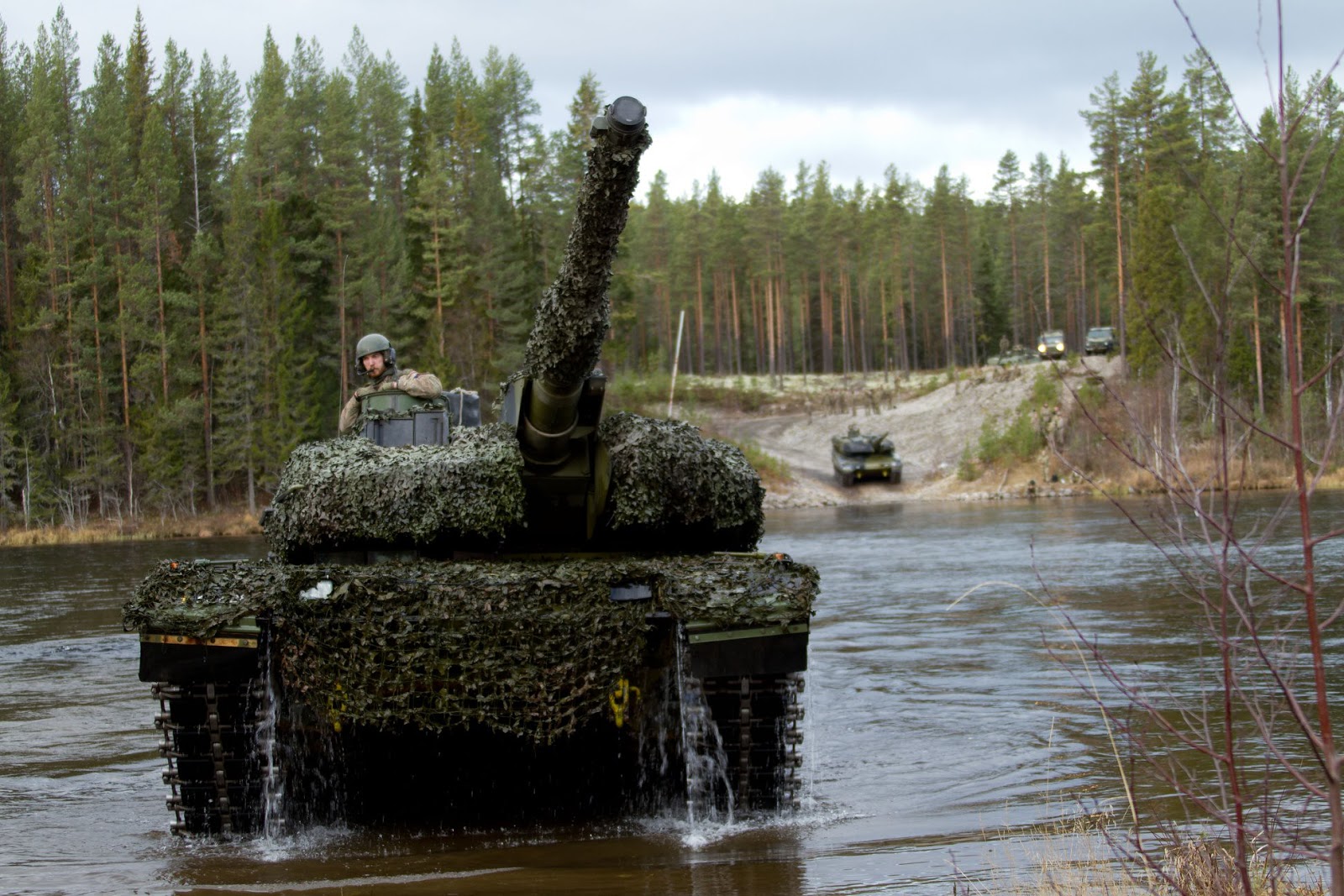

Датские Лео-2А7DK на переправе
https://1.bp.blogspot.com/-6ub87uEYaIw/XqxmzTodDxI/AAAAAAAB2tU/2khtOJrqMH4Q4Xua6EEOopkHx0NUC410wCLcBGAsYHQ/s1600/44799592245_b60f4cdc88_k.jpg
https://1.bp.blogspot.com/-mqcPrY4-CnA/XqxmyQlXdeI/AAAAAAAB2tM/Jtlq3MaCpig6-cY8_lb1WeRIYEs98jYIACLcBGAsYHQ/s1600/43895943320_825206d37d_k.jpg
https://1.bp.blogspot.com/-H_26ySFx1PY/XqxmtC2Sp2I/AAAAAAAB2tE/c5V4Ox_sKM0wzoKQ37N-uHT4Y0U68Q_rgCLcBGAsYHQ/s1600/30773219367_701802bc60_k.jpg
https://1.bp.blogspot.com/-j7LCXxZSwXE/XqxmtGKMQmI/AAAAAAAB2tA/AmOFTcyC2QYEDB-e77s_WCuzmH0twaDjQCLcBGAsYHQ/s1600/30773219197_d4c718c7ac_k.jpg
https://1.bp.blogspot.com/-5D_MCkfGMII/Xqxm5SnD70I/AAAAAAAB2to/5XygnT3470Aooe1ZaILuN1GEKi-lw9sgQCLcBGAsYHQ/s1600/44988862974_ae5d6dc07a_k.jpg

Отредактировано Blitz. (2020-05-02 23:57:33)

233

Blitz. написал(а):

е Лео-2А7DK на переправе

По ссылке соломона-обормота уже поправляют- нет Л55 на снимке. обычные датские 2А5

234

:blush: Такой ракурс-не сразу заметишь

235

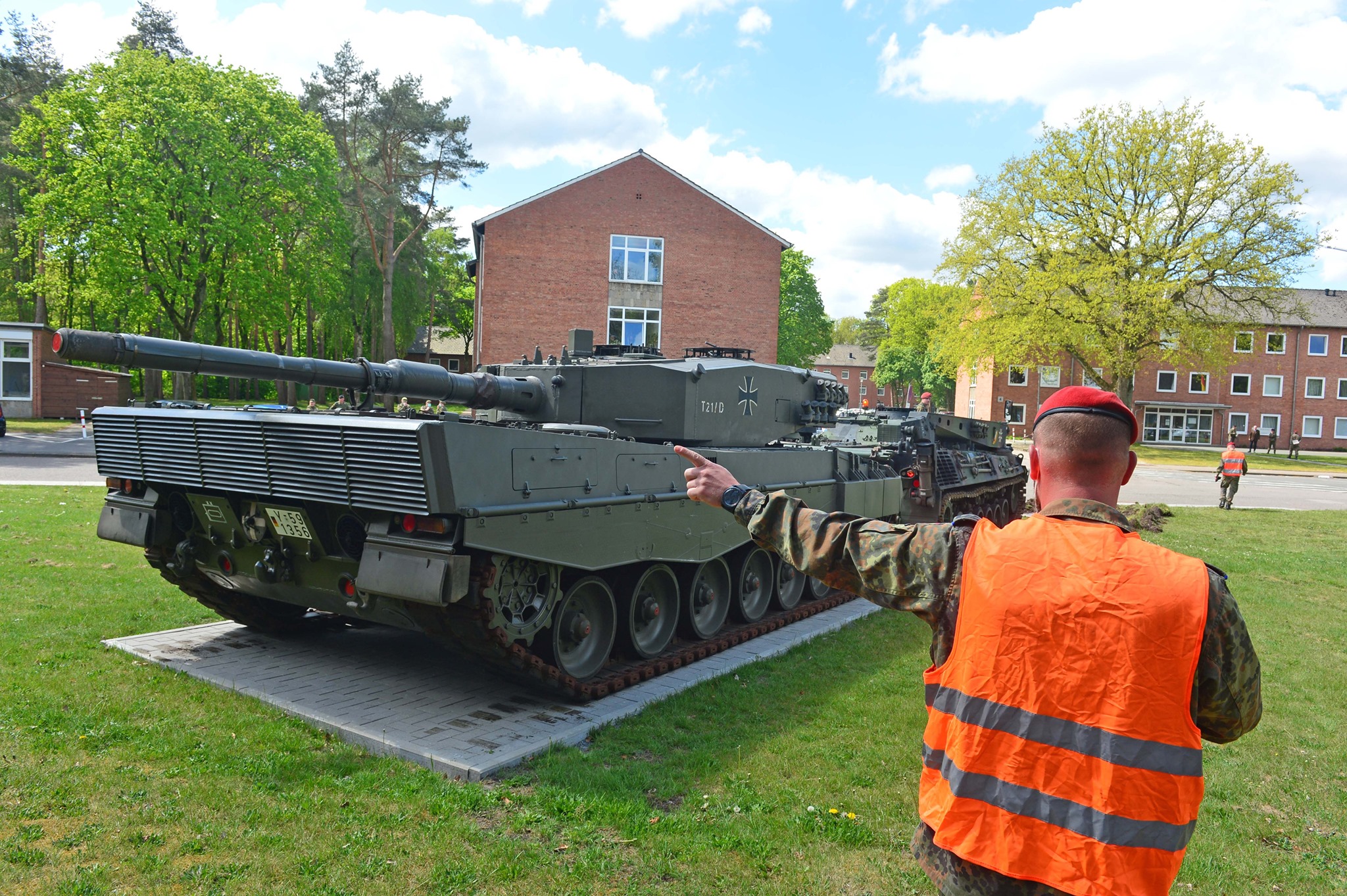

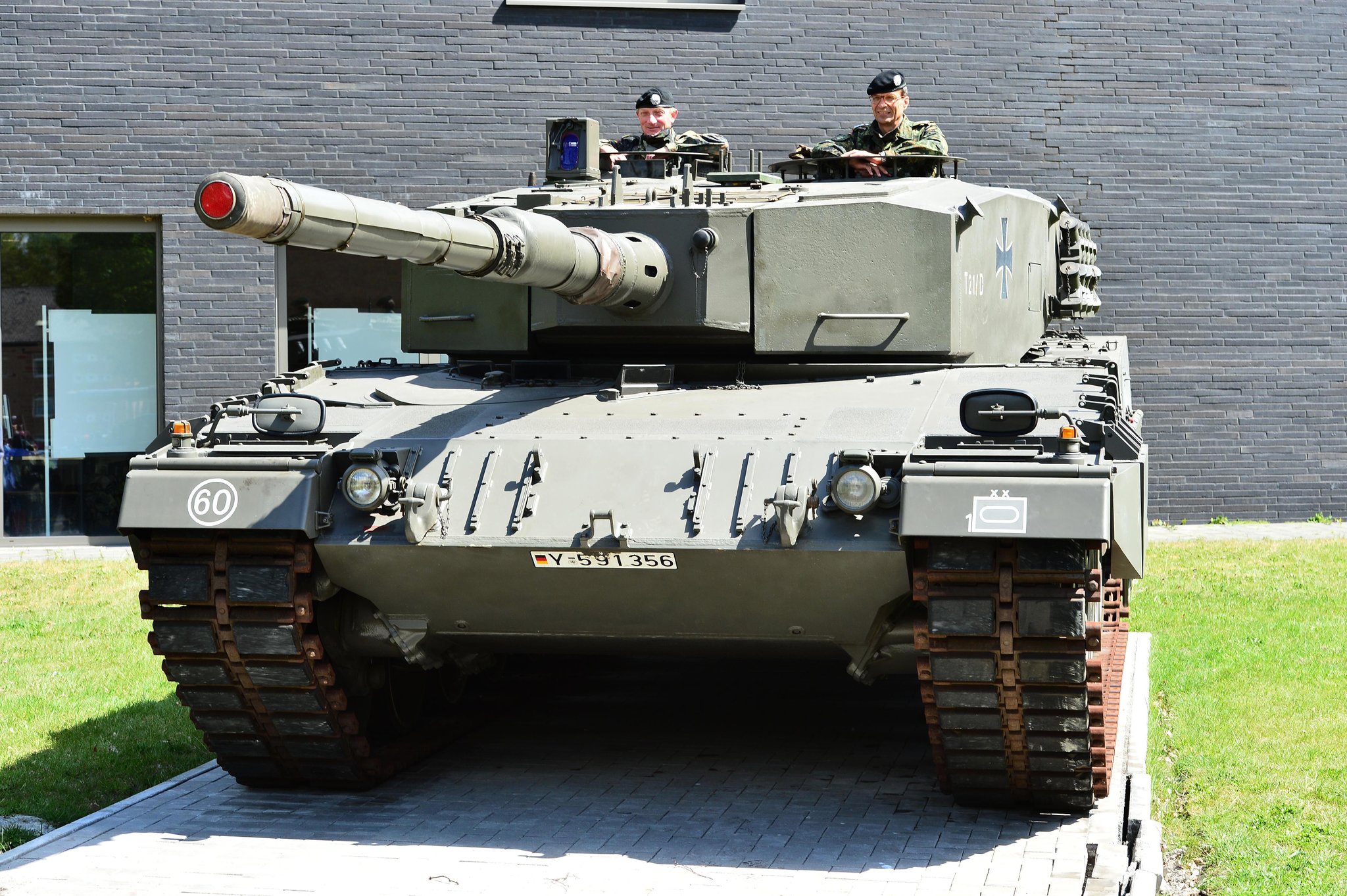

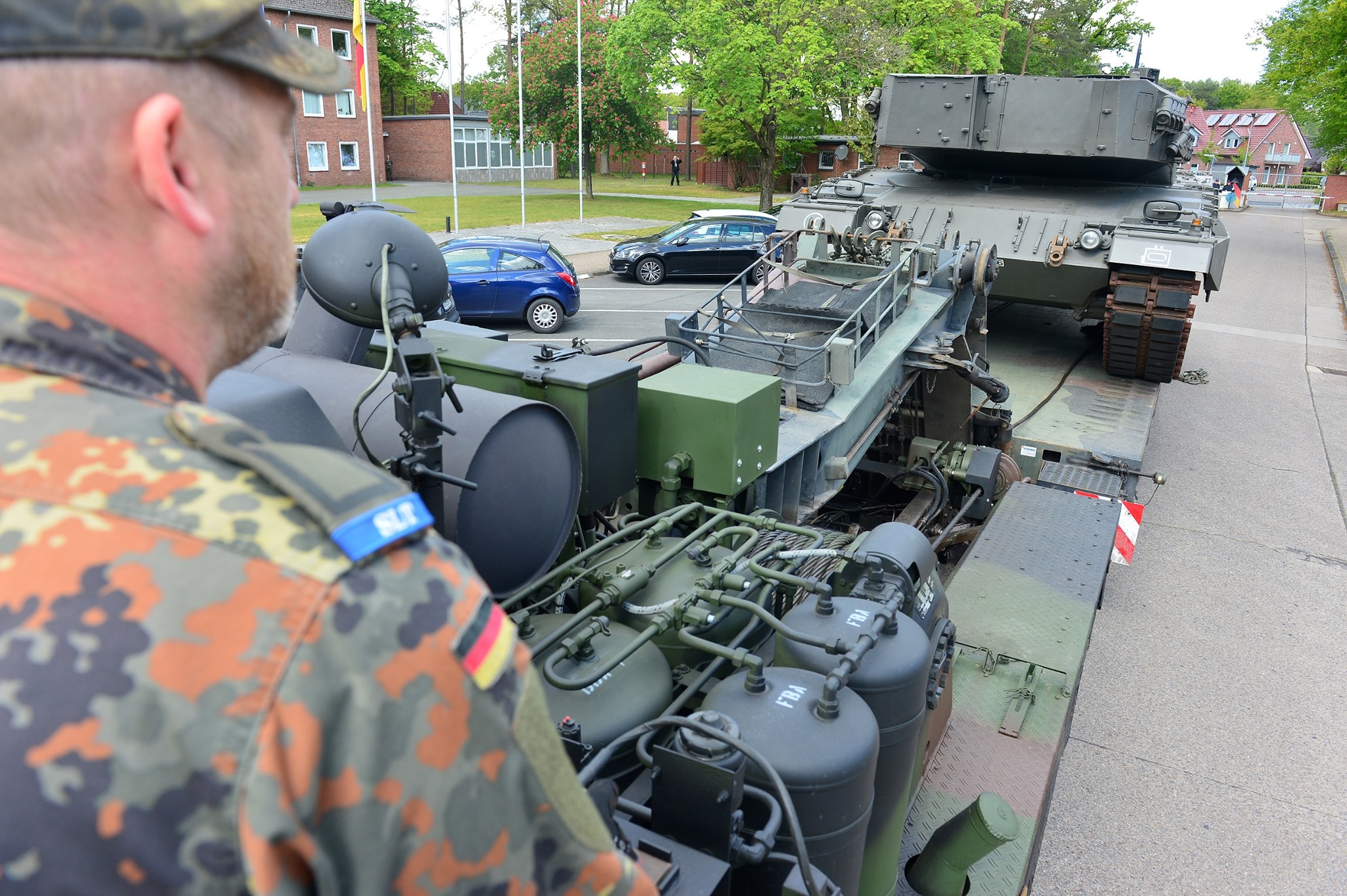

Leopard 2AV T21 (башня, орудие 105 мм) на шасси Leopard-2, установлен на территории 1-й танковой дивизии. По наводке  отсюда и отсюда.

http://forumfiles.ru/uploads/000a/e3/16/2496/t604611.jpg
http://forumfiles.ru/uploads/000a/e3/16/2496/t97386.jpg
http://forumfiles.ru/uploads/000a/e3/16/2496/t627131.jpg

http://forumfiles.ru/uploads/000a/e3/16/2496/t748045.jpg

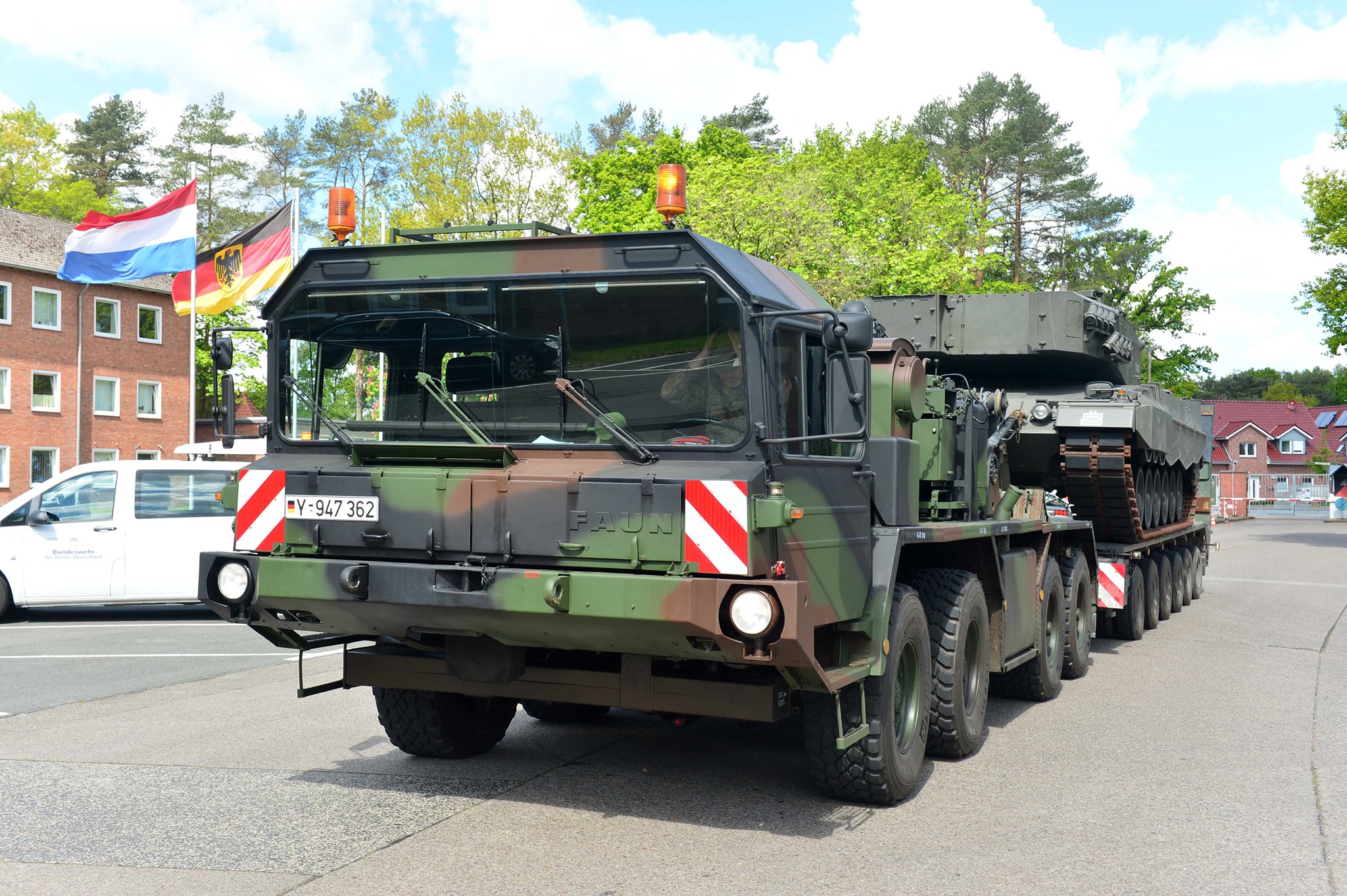

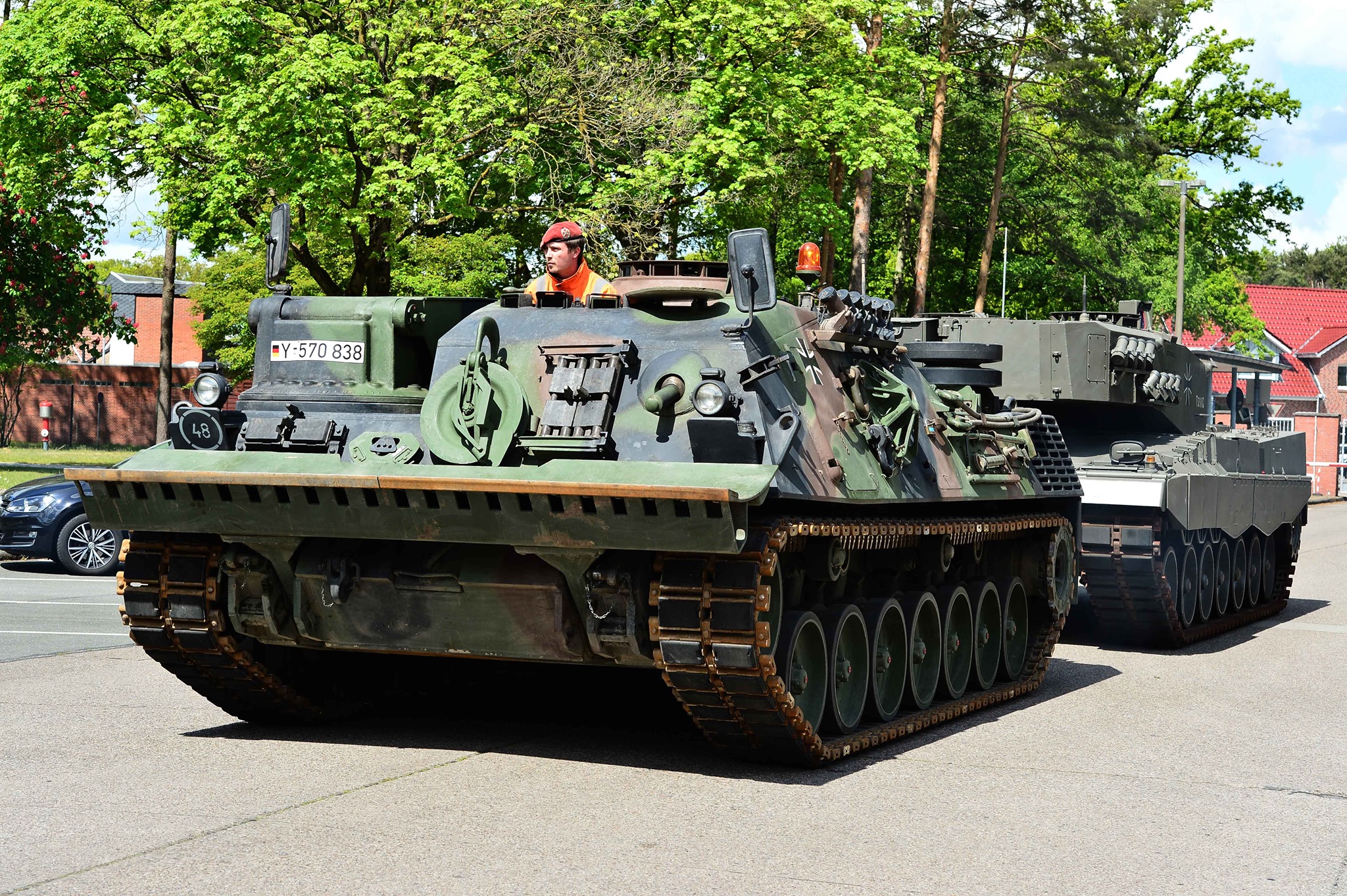

Еще

http://forumfiles.ru/uploads/000a/e3/16/2496/t881294.jpg
http://forumfiles.ru/uploads/000a/e3/16/2496/t368589.jpg
http://forumfiles.ru/uploads/000a/e3/16/2496/t448062.jpg

http://forumfiles.ru/uploads/000a/e3/16/2496/t14561.jpg

Marder, отсюда и отсюда.

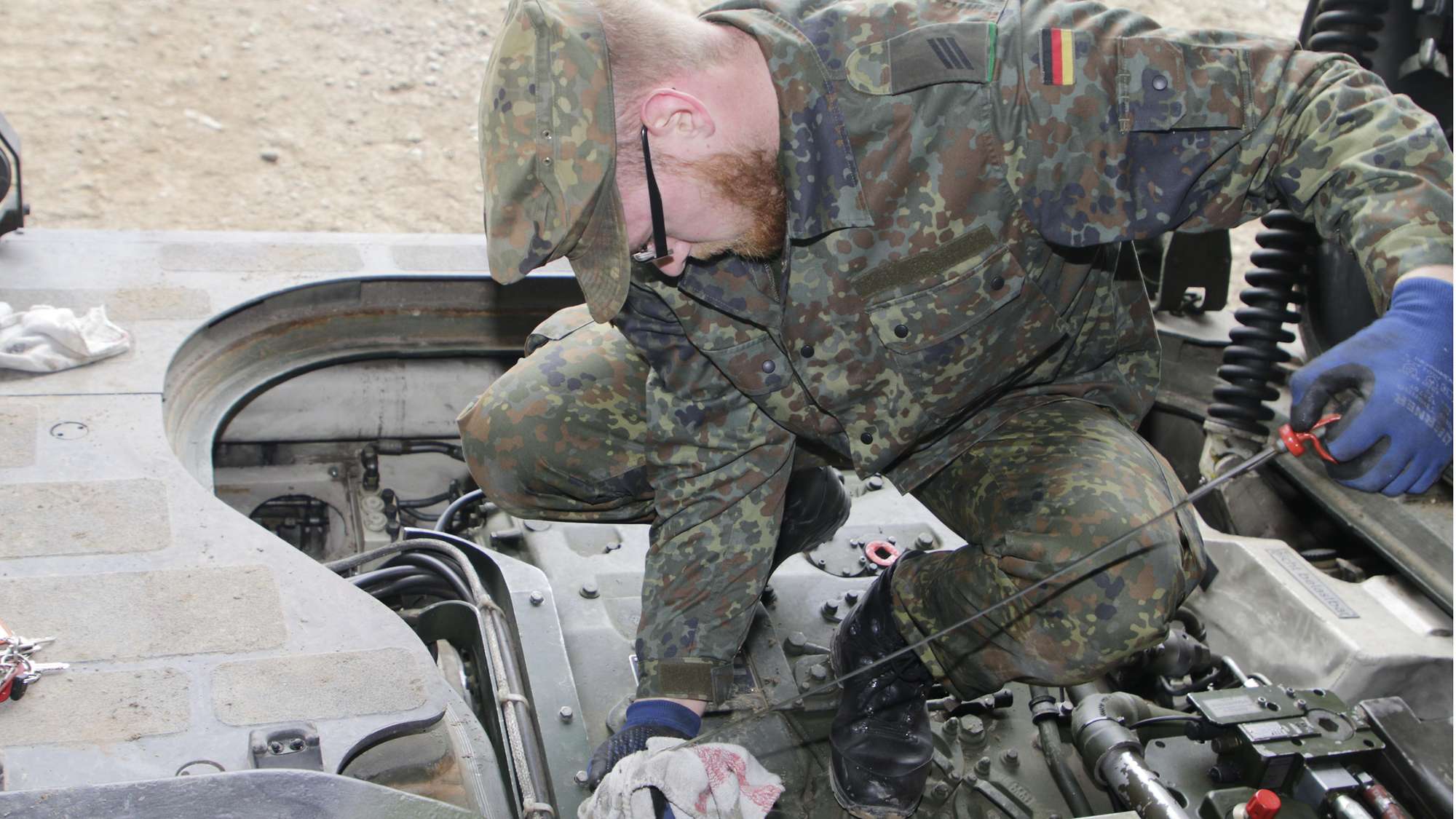

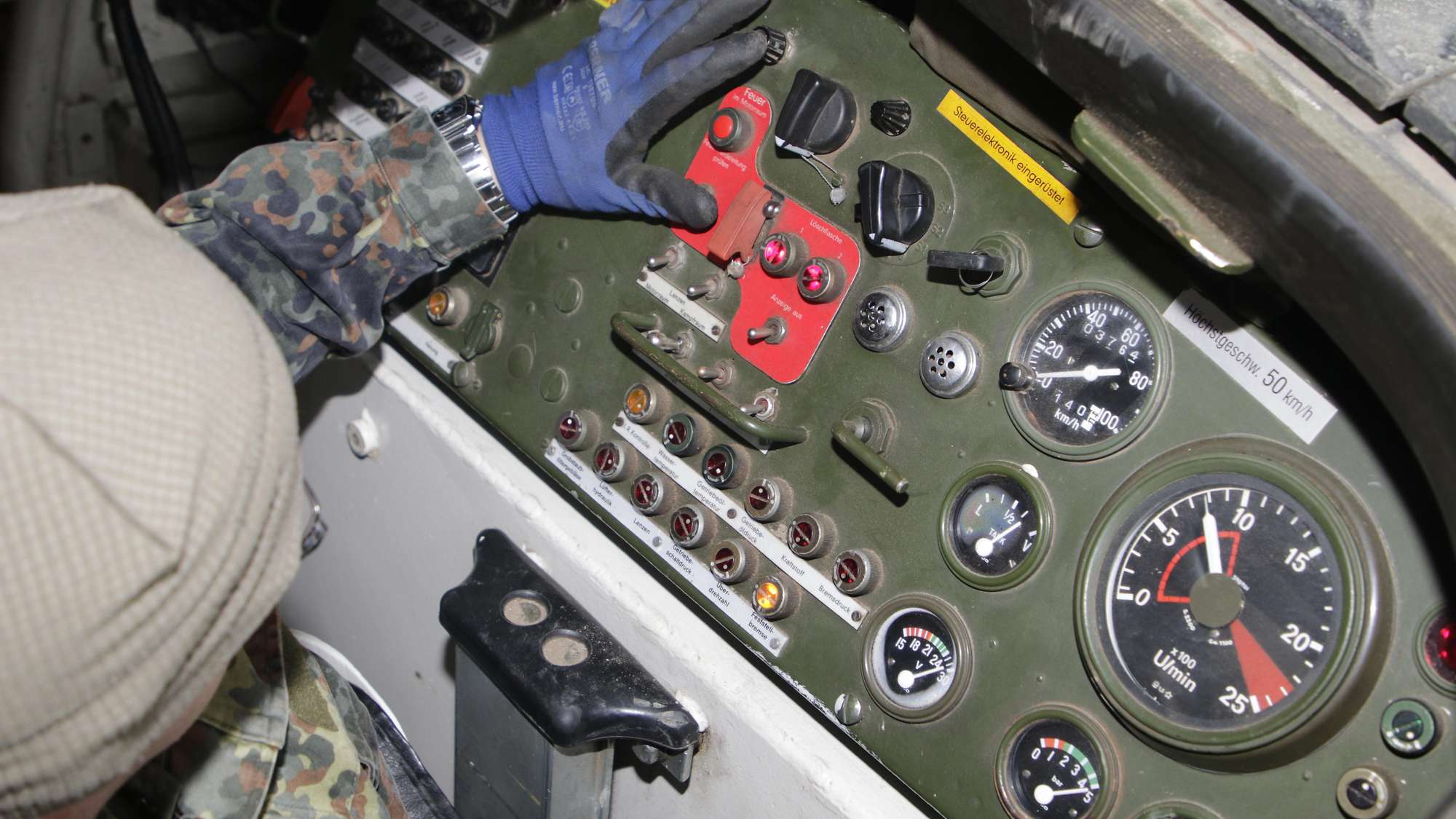

МТО и щиток водителя.

http://forumfiles.ru/uploads/000a/e3/16/2496/t243958.jpg
http://forumfiles.ru/uploads/000a/e3/16/2496/t679556.jpg

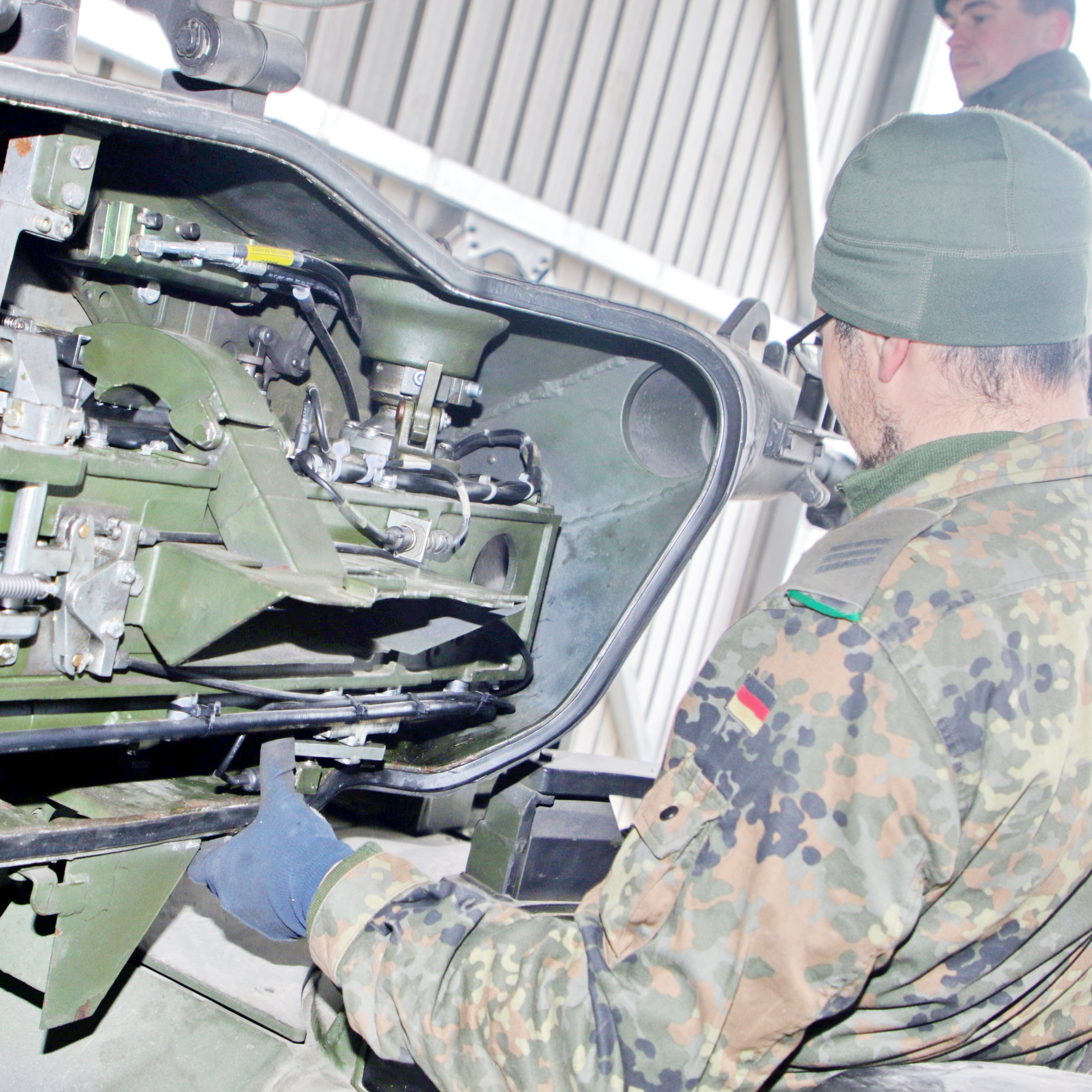

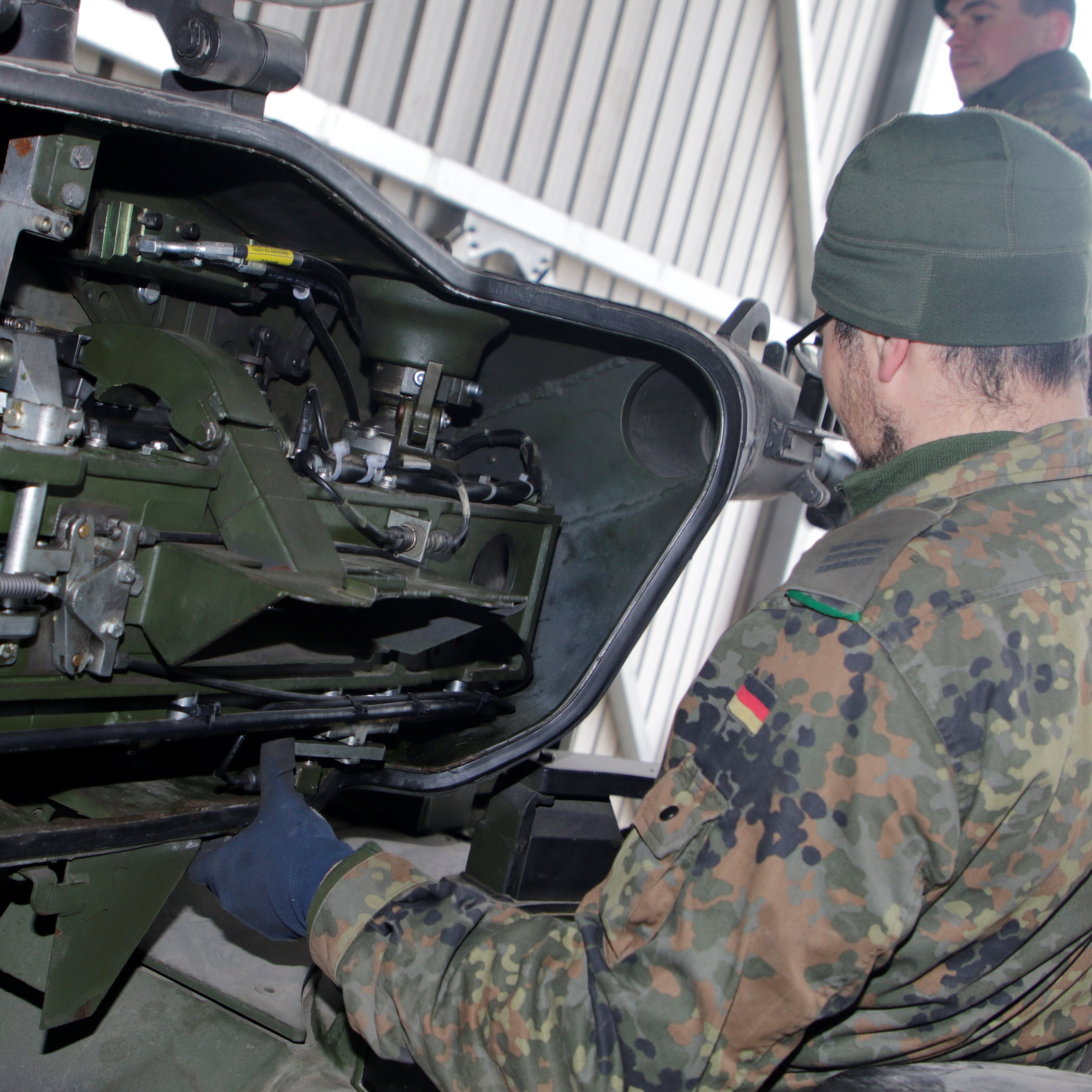

Открытый кожух орудия.

http://forumfiles.ru/uploads/000a/e3/16/2496/t299484.jpg

Светлее

http://forumfiles.ru/uploads/000a/e3/16/2496/t634821.jpg

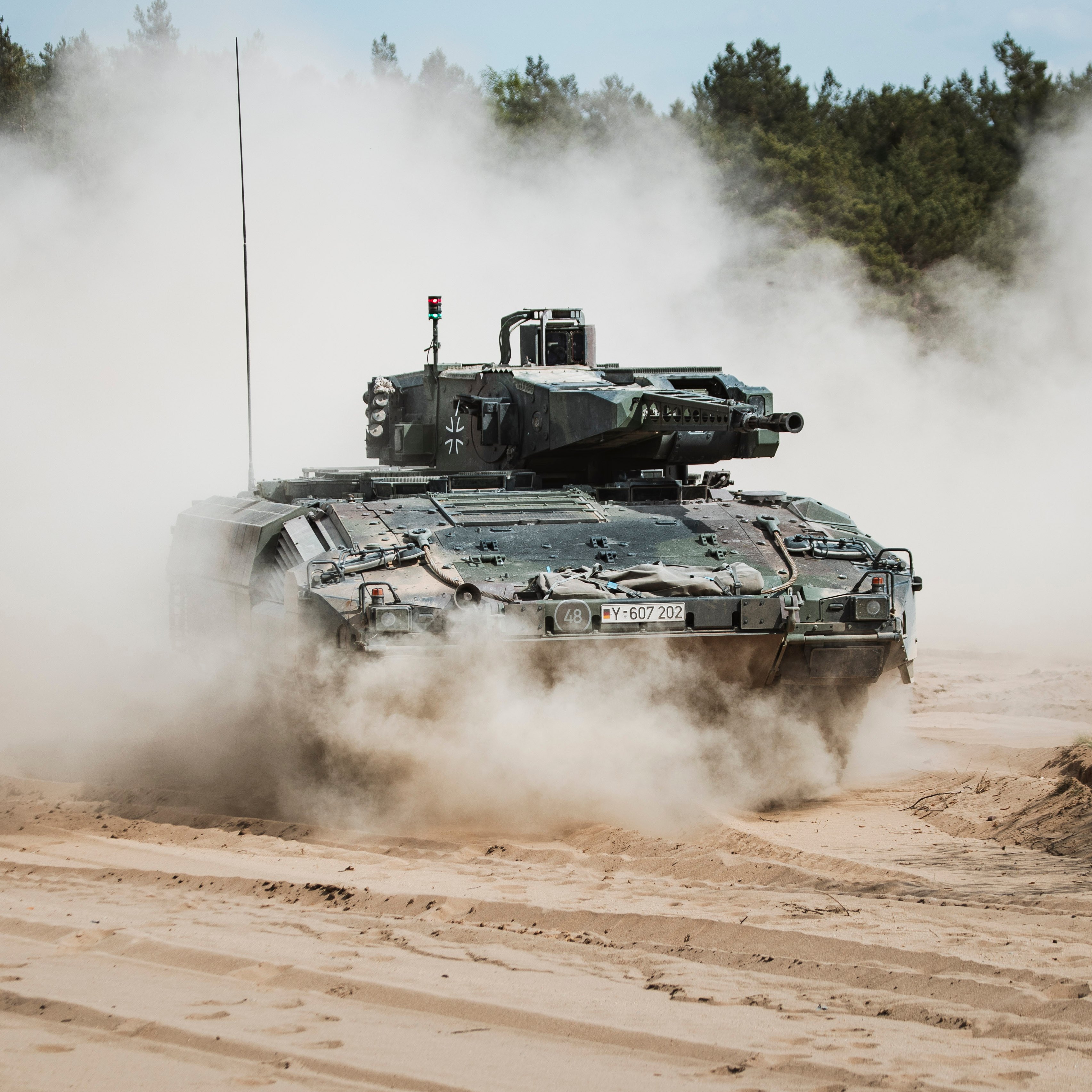

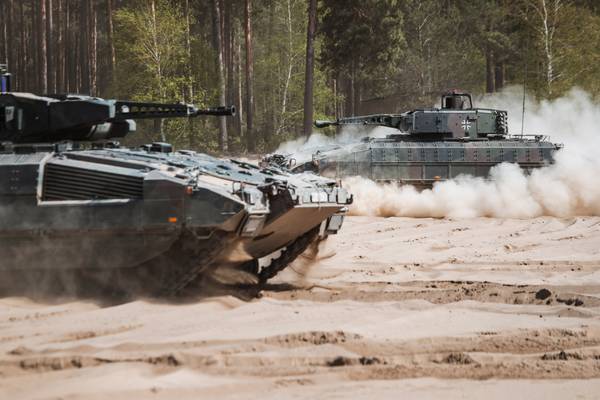

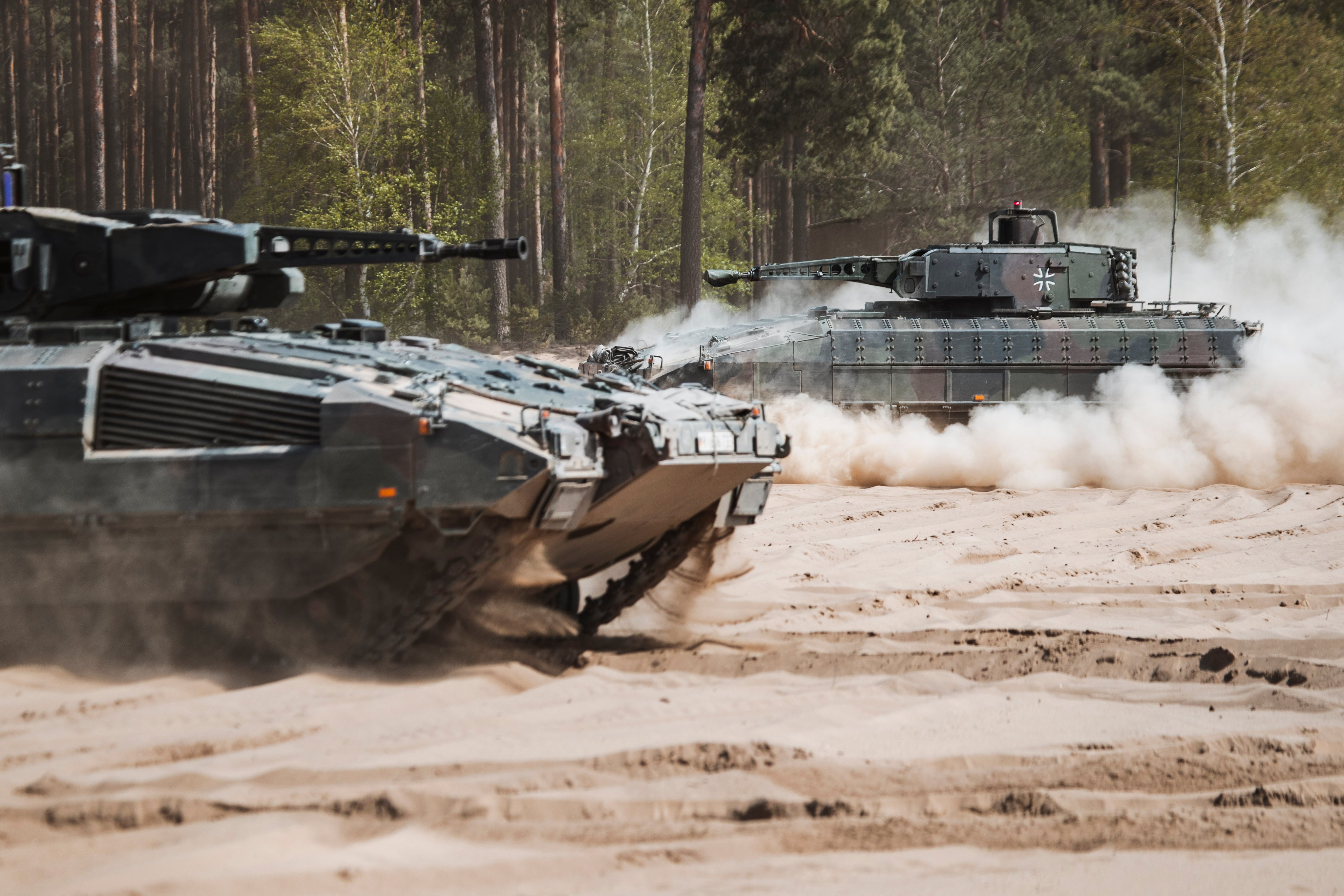

Puma, отсюда, отсюда и отсюда.

http://forumfiles.ru/uploads/000a/e3/16/2496/t895737.jpg
http://forumfiles.ru/uploads/000a/e3/16/2496/t492436.jpg
http://forumfiles.ru/uploads/000a/e3/16/2496/t685388.jpg

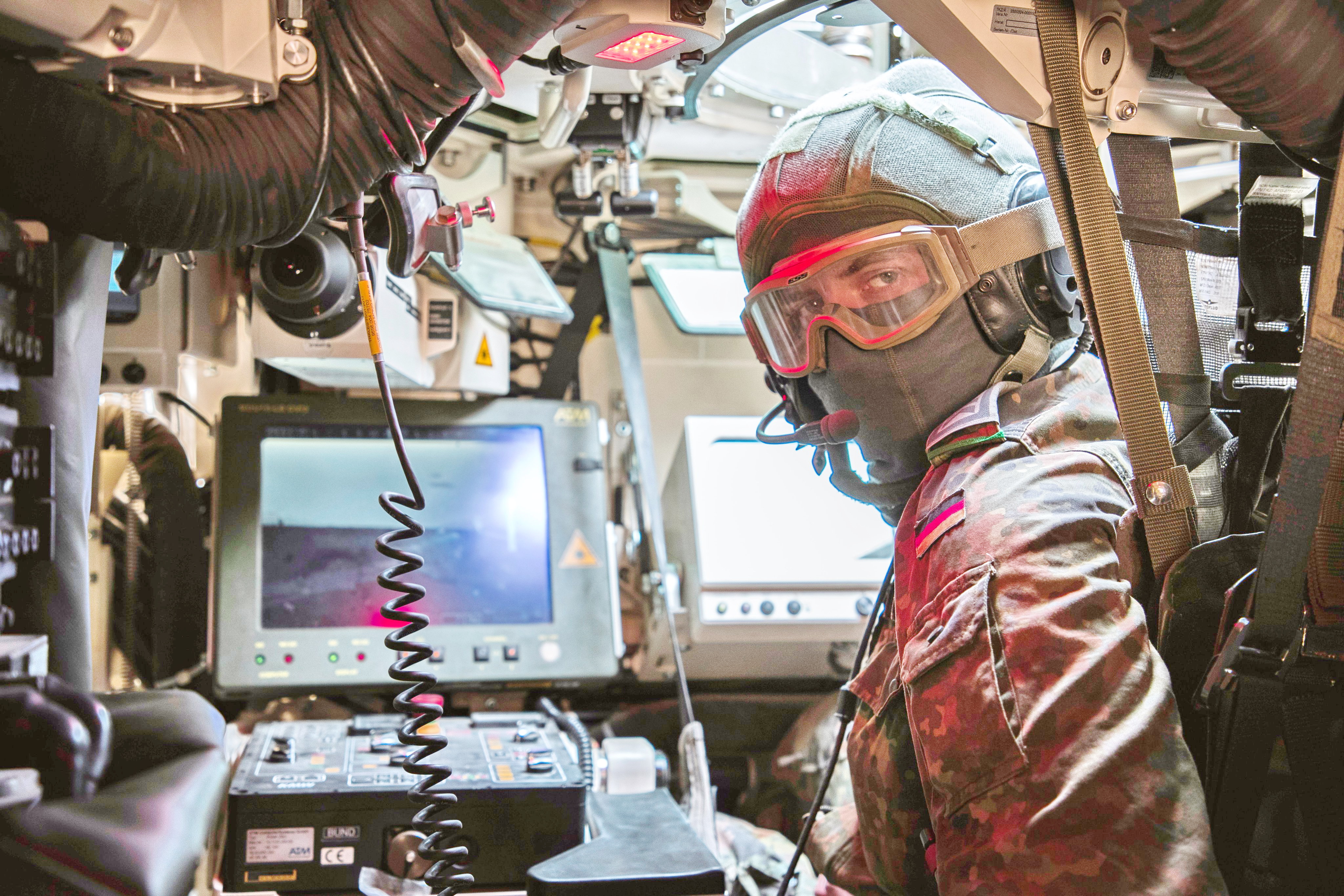

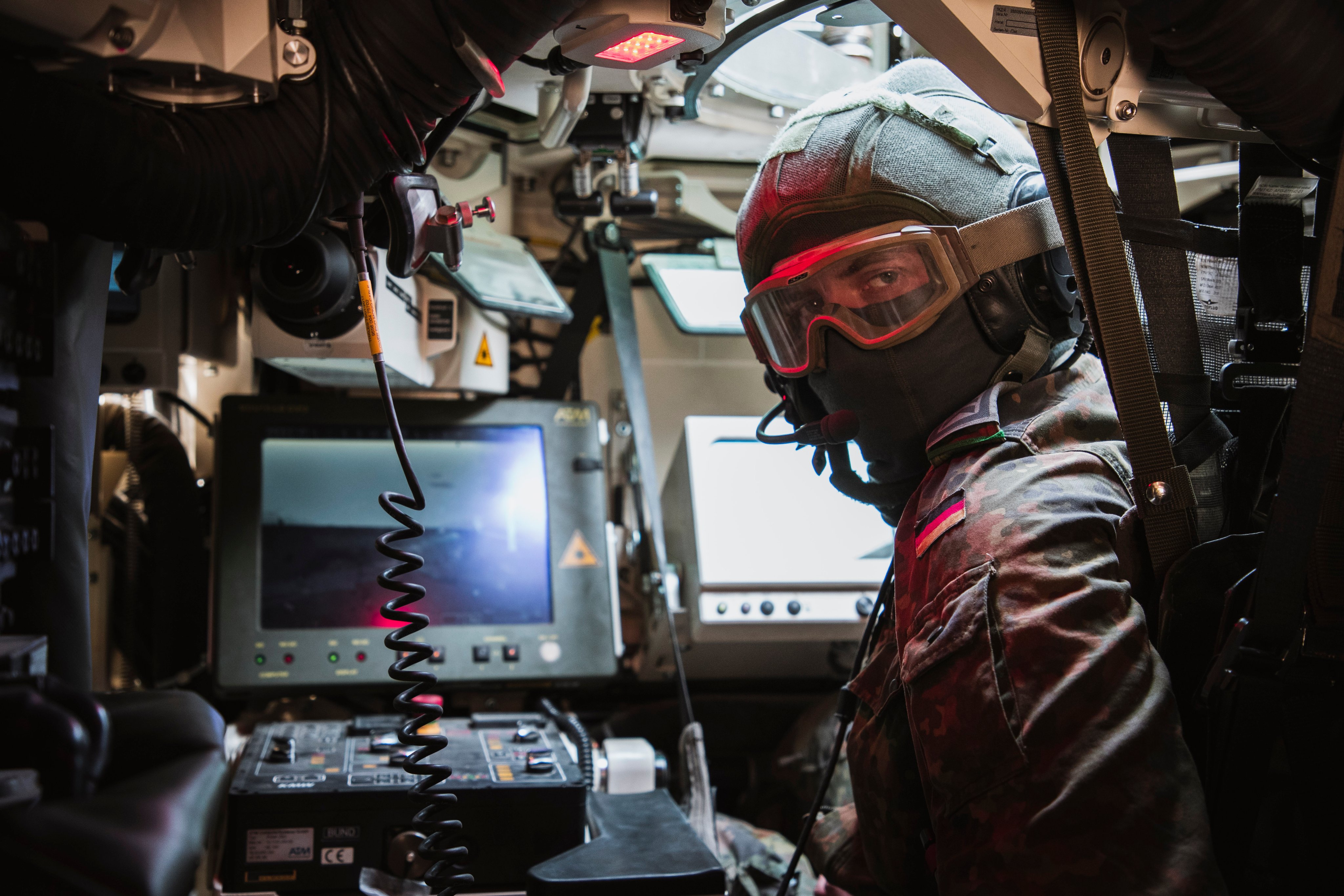

Командир.

http://forumfiles.ru/uploads/000a/e3/16/2496/t636064.jpg
http://forumfiles.ru/uploads/000a/e3/16/2496/t941476.jpg

Светлее

http://forumfiles.ru/uploads/000a/e3/16/2496/t184639.jpg
http://forumfiles.ru/uploads/000a/e3/16/2496/t406251.jpg

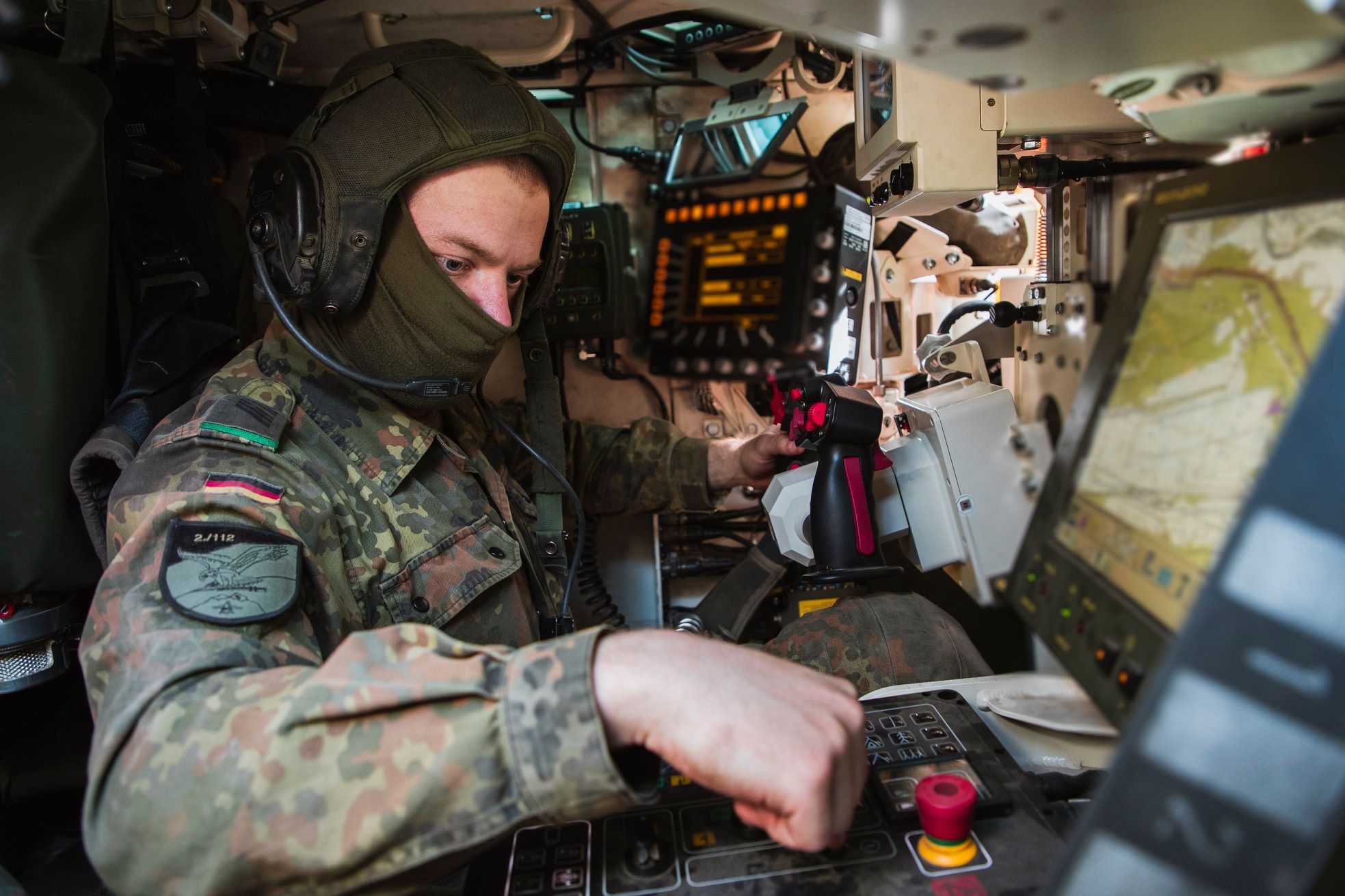

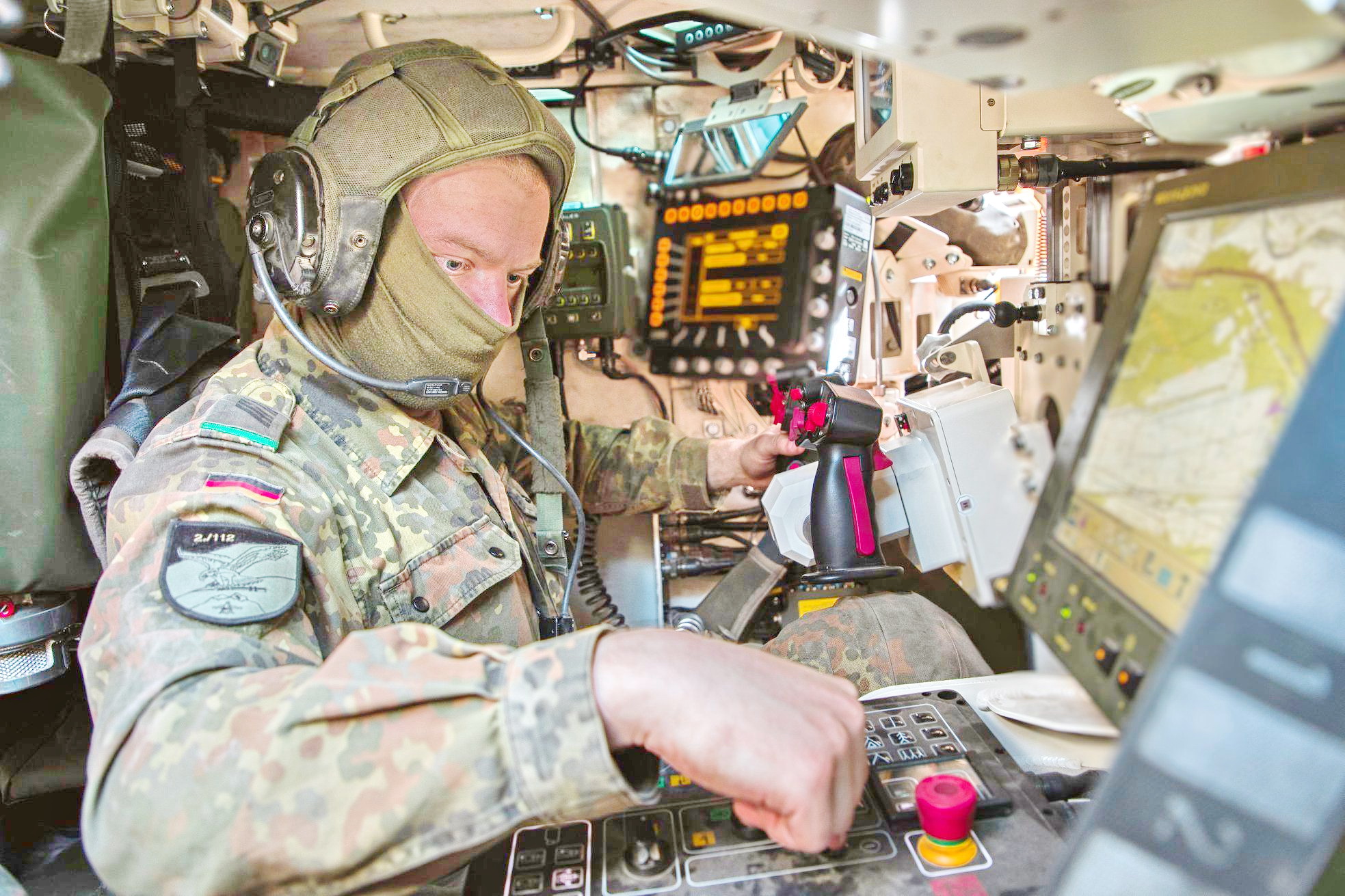

Наводчик.

http://forumfiles.ru/uploads/000a/e3/16/2496/t320242.jpg

Светлее

http://forumfiles.ru/uploads/000a/e3/16/2496/t174503.jpg

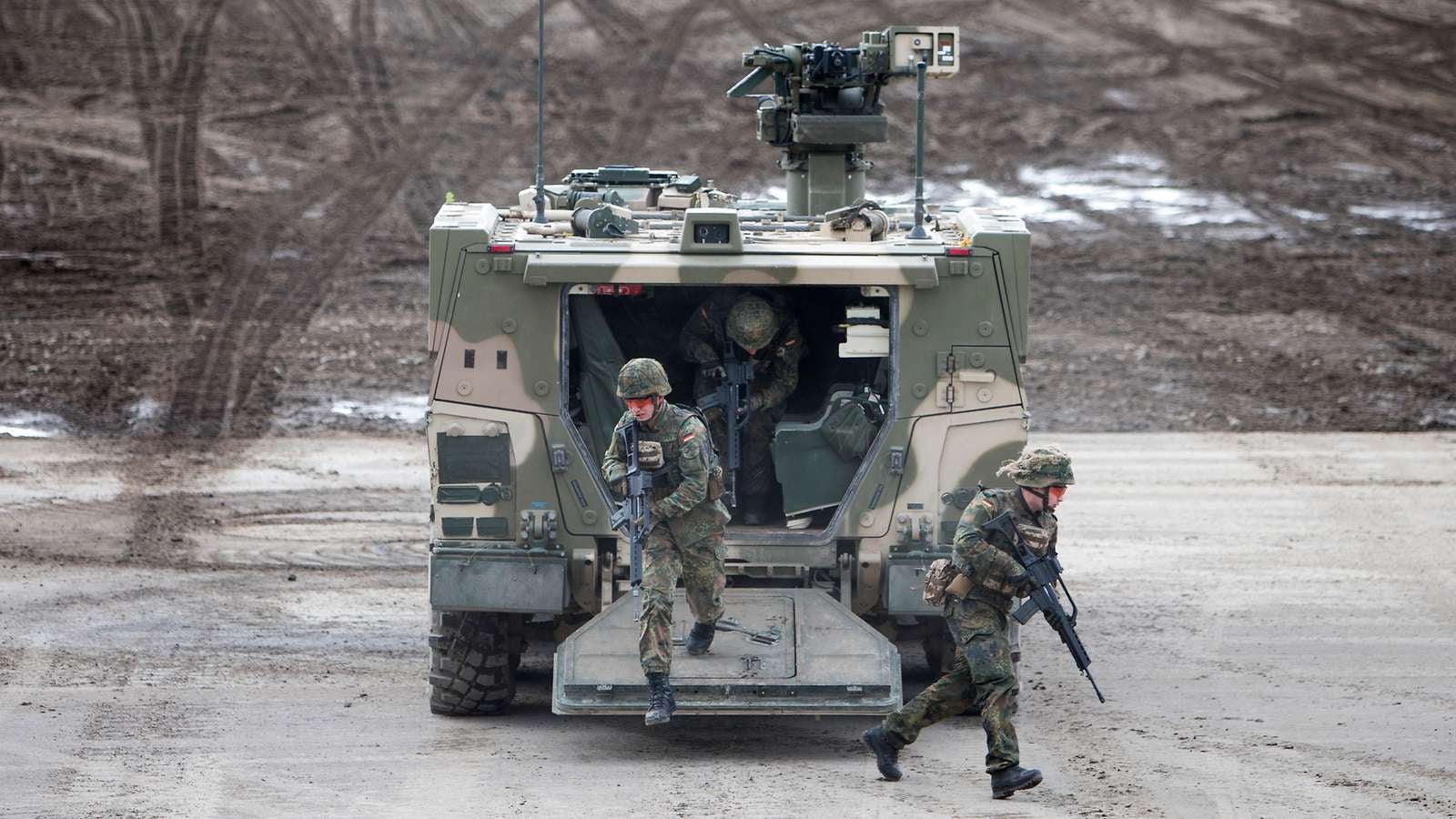

Boxer, отсюда.

http://forumfiles.ru/uploads/000a/e3/16/2496/t830744.jpg

Отредактировано tankoff (2020-05-12 20:22:22)

236

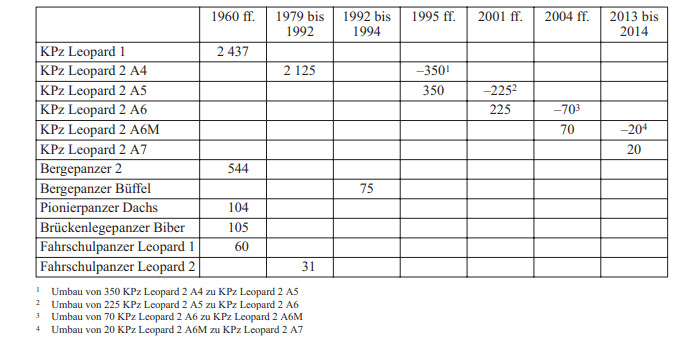

Количество произведенных, если я правильно понимаю, только для ФРГ, Leopard 1 и 2 и машин на их базе, а также переделок одних модификаций в другие. Отсюда.

http://forumfiles.ru/uploads/000a/e3/16/2496/945628.png

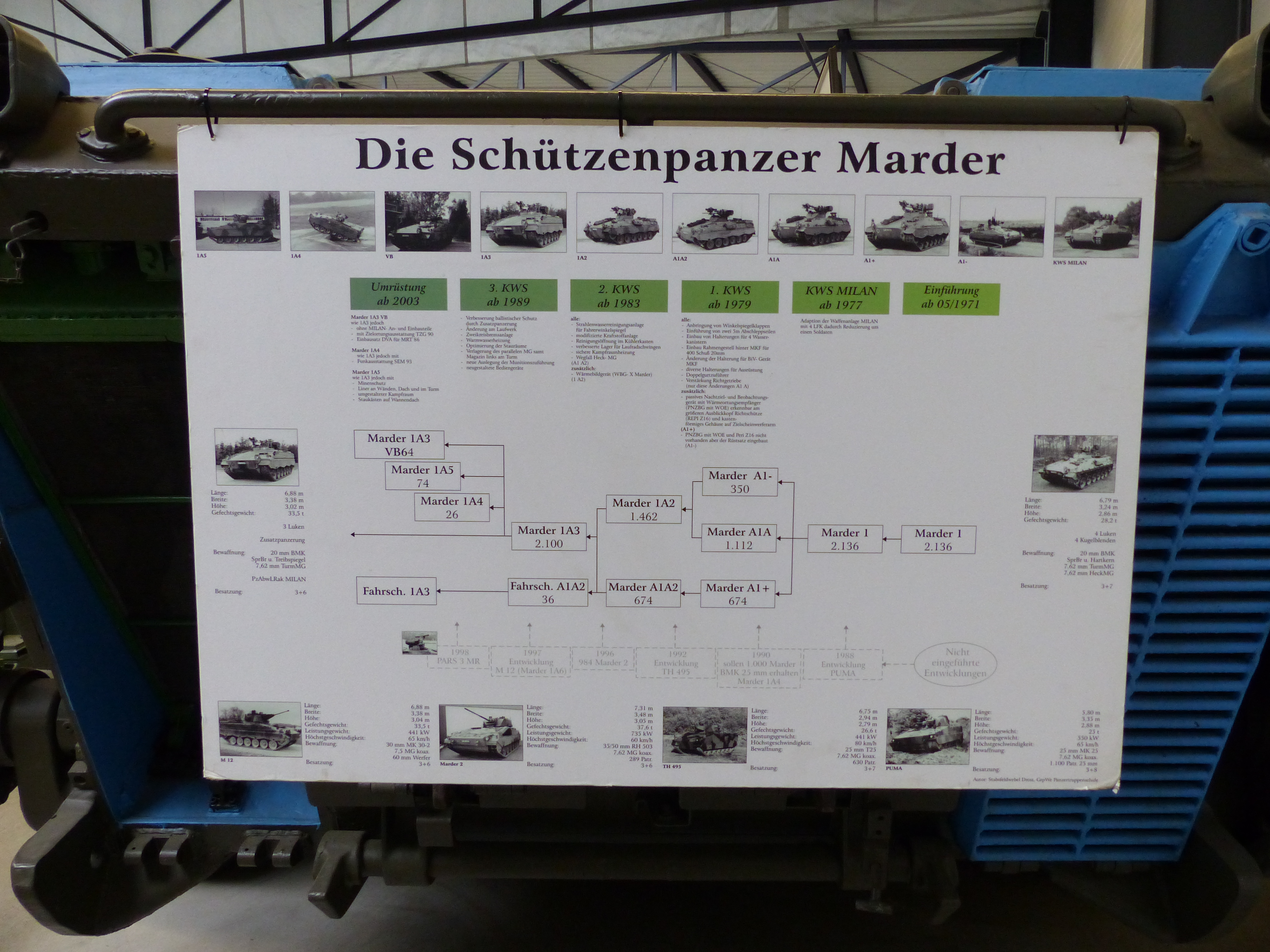

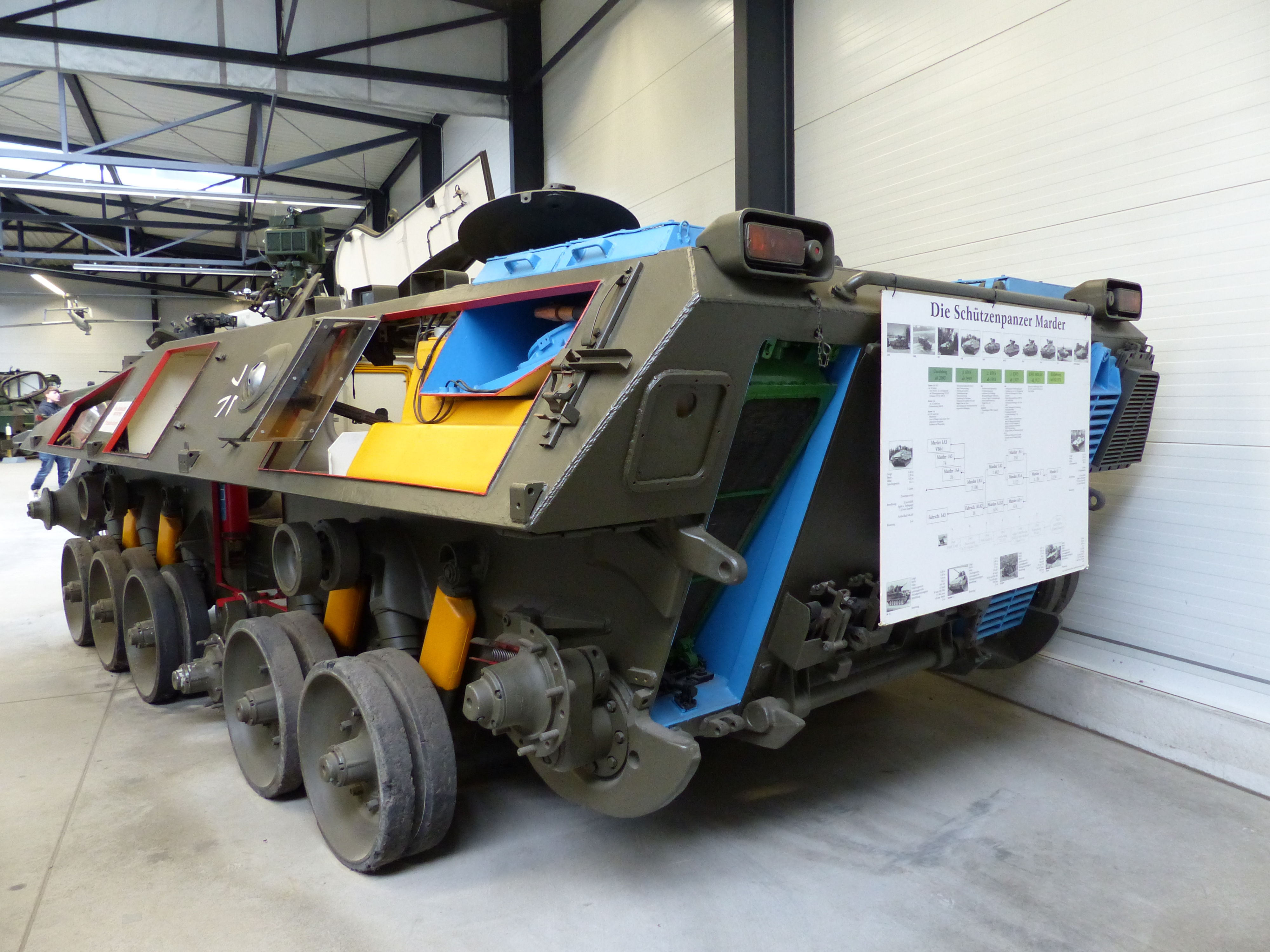

Количество произведенных Marder 1, а также переделок одних модификаций в другие и их описания. И краткая информации об опытных немецких БМП. Отсюда.
Плакат висел (2017 г.) на разрезном макете Marder 1 в мюнстерском музее.
Большие фото.

http://forumfiles.ru/uploads/000a/e3/16/2496/t286690.jpg
http://forumfiles.ru/uploads/000a/e3/16/2496/t202822.jpg

Темнее

http://forumfiles.ru/uploads/000a/e3/16/2496/t90278.jpg

Puma, отсюда.

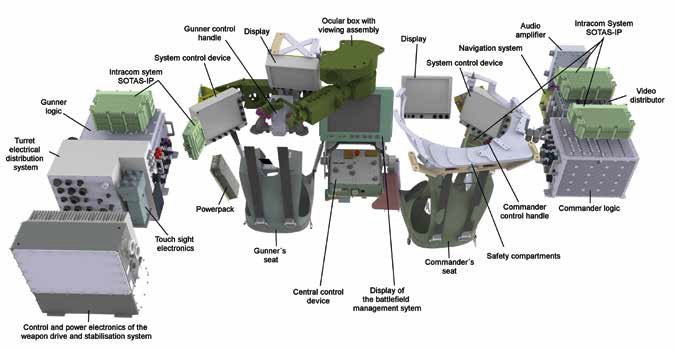

Компоновка оборудования в боевом отделении модернизированного (VJTF) варианта.

http://forumfiles.ru/uploads/000a/e3/16/2496/382797.jpg

Отредактировано tankoff (2020-05-13 03:26:19)

237

Пума пяти катковая и Мардер
https://1.bp.blogspot.com/-Q0Z59Ky6wTw/Xp0DlD6rYbI/AAAAAAAAAMg/brcWKRgzQaQrR2rxF-LMX8VZZL4aclLxQCLcBGAsYHQ/s1600/bild13-marder.jpg
via SH

238

Боксер со снятой крышкой МТО, защита свиду аналогичная пумовской
https://i.imgur.com/Hg6ZJ6I.jpg

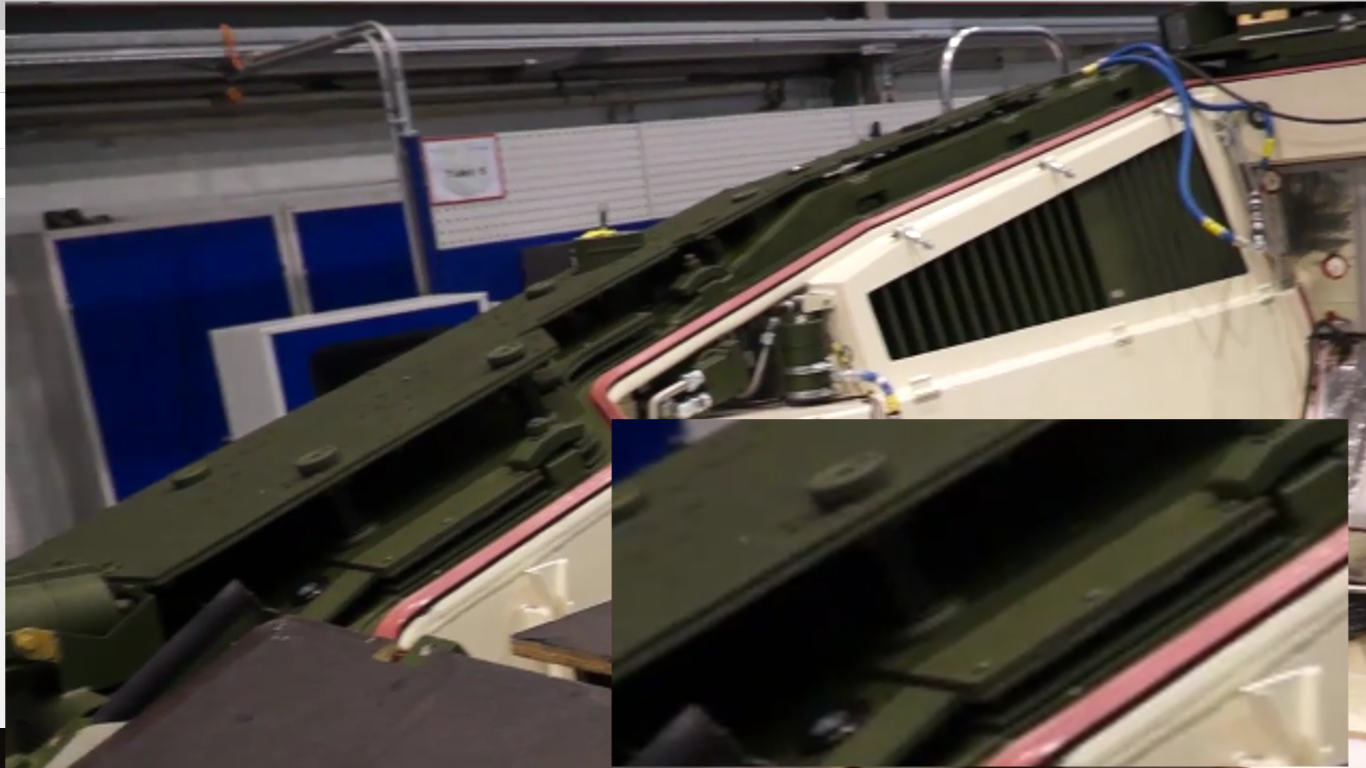

Лоб пумы

http://forumfiles.ru/uploads/000a/e3/16/369/515650.png

Мардер с КАЗ ADS
https://sun9-30.userapi.com/c857536/v857536154/1f80e3/hoVf13lGSeA.jpg

via SH

239

Занятный момент у немцев, до Лео-2А7V НО имел ТПВ 1го поколения (на RERI-17A2 стоял второго поколения), планировали ставить, но из-за економии отказались в 90е.

The OPHELIOS second-generation thermal imager for the commander was created as cost saving measure, as the new European second-generation thermal imaging modules (developed during the TRIGAT project that included Belgium, France, Germany, the Netherlands and the UK) weren't available in time for production and would have very expensive during the early 1990s. The plan was to later replace OPHELIOS's thermal imaging module and the WBG-X completely with a new design utilizing the TRIGAT's thermal imaging module (that was introduced with the UHT Tiger in German service and also used on various other weapon systems such as the other Tiger variants,  the Leclerc, the Warrior IFV, the Scimitar scout vehicle and the T-90A as part of different thermal imagers), but upgrade plans came to an halt when the KWS III was canceled.

via SH

240

The Wiesel Tracked Vehicle - Firepower For Paratroopers
