Бронетехника Германии-5

Сообщений 271 страница 300 из 357

271

Wotan написал(а):

Глупый вопрос- что такое DM88?

Практический снаряд
https://defpost.com/rheinmetall-wins-e2 … undeswehr/

272

Каргокульт написал(а):

Практический снаряд

Спасибо!

273

Боксер мостоукладчик
http://forumuploads.ru/uploads/000a/e3/16/4809/40417.png

274

МТУ на базе Боксера использует стандартный мост от МТУ Легуан, 14 или 22 метра длиной, MLC 80, 120. Довольно сейозные характеристики для мостоукладчика на базе КБМП

Заодно поставки Легуанов

According to KMW, by mid-2020 total sales of the Leguan bridge system amounted to 244 tracked systems, 45 wheeled, 483 bridges, and seven ferry and floating kits.

via SH

Отредактировано Blitz. (2020-08-09 00:32:44)

275

Демонстрация модульности Линкса KF-41

Непонятно как скажуться крепления при подрыве.

via SH

276

Blitz. написал(а):

Демонстрация модульности Линкса KF-41

Непонятно как скажуться крепления при подрыве.

via SH

  А  так  же  при  обстреле  ...  Ещё  до  Второй   Мировой   от такого  отказались (  был  такой-то  танк  скрученный  из  двух  половин  на  болтах ) .

277

powermax написал(а):

был  такой-то  танк  скрученный  из  двух  половин  на  болтах

S-35.
Отказались окончательно во время ВМВ, низкая стойкость к повреждениям поборола технологичность и удобство ремонта-последними кто сидел до конца были амеры с НЛД Шермана, которая по совместительству была крышкой транмиссии

278

Вбрасываються слухи, мол если KMW не решит проблемы с надежностю и оперативной готовностю, то будут искать замену (Линкс или CV90). Довольно толстовато получаеться, что не снимает реальных проблем с Пумой-нехватка запчастей, инструментов, проблемы с программным обеспечением (часто приходиться перезагрузку делать), разные версии софта и оборудования, нехватка тренажеров. Переекономили.

via SH

279

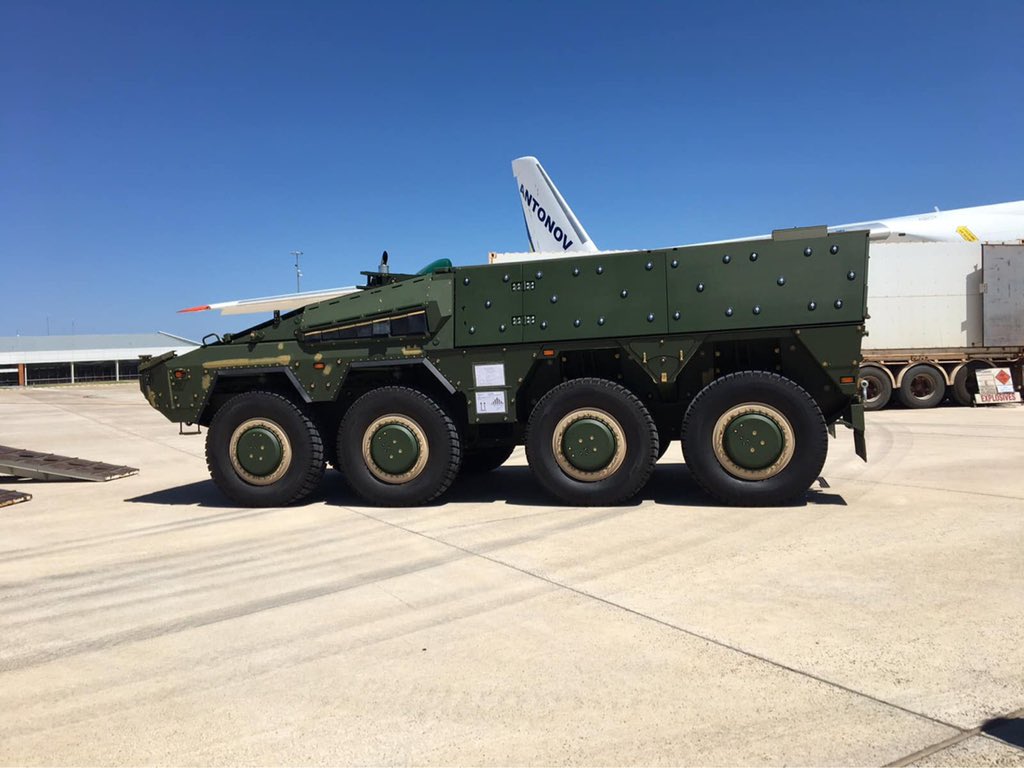

Для перевозки Боксера с помощью А400М, надо разобрать машину (убрать модуль), так как рампа рассчитан на 32 тонную нагрузку. По идее для переброски двух машин требуются три А400М.

Bundeswehr training for moving Boxer APC via A400M. For the load/unload mission module needs to be removed as gross vehicle mass of ~35 tons exceeds the ramp limit of 32 tons. So plan is to move two vehicles plus modules with three planes.

https://twitter.com/AlexLuck9/status/12 … 6139932673
http://forumuploads.ru/uploads/000a/e3/16/4809/570733.jpg
http://forumuploads.ru/uploads/000a/e3/16/4809/31846.jpg
http://forumuploads.ru/uploads/000a/e3/16/4809/957041.jpg
http://forumuploads.ru/uploads/000a/e3/16/4809/41902.jpg

Отредактировано Tactical Kit (2020-08-16 06:49:40)

280

Еще слухи ходят- венгры для своей Panzer-бригады к Леопардам собралась прикупить БМП KF41 Lynx.

281

В продолжении темы о Линксе

Как сообщило венгерское информационное агентство MTI , представители правительства Венгрии 17 августа 2020 года в Унтерлюссе (Германия) подписали с германской группой Rheinmetall соглашение о создании совместного предприятия по организации совместного производства в Венгрии новых боевых машин пехоты KF41 Lynx для венгерских вооруженных сил. Группа Rheinmetall подтвердила это своим пресс-релизом. Общая стоимость программы производства БМП KF41 Lynx в Венгрии оценивается более чем в 2 млрд евро.
По неофициальным сообщениям, всего Венгрия планирует приобрести 210-220 единиц БМП KF41 Lynx, включая специальные машны на их базе, начало поставок БМП венгерской сборки министерству обороны Венгрии ожидается в 2024-2025 годах.

https://bmpd.livejournal.com/4117298.html

зы ~9 млн. евро за штуку

282

Blitz. написал(а):

зы ~9 млн. евро за штуку

То есть раза в полтора дешевле Пумы. Бюджетная немецкая БМП.

283

Пока неясно точно, относится ли 2 млрд к Линксу только, или ещё к чему-то. (в прошлогодней рейнметалловской презентации потенциальные 2 млрд от венгров были указаны про Линкс вместе с Боксером который венгры тоже хотят, а за этот год ещё не вышла - а кажется сомнительным чтобы имея возможность написать о потенциальных бОльших заказах, не написали бы, это же инвесторам читать).
Более того, даже если только про Линкс, то - цифры про 200 штук спекулятивные, в зависимости от оценки перевооружённых частей можно и меньше насчитать.
/на форуме hntk.hu сожалели что не додумались в вики написать не про 200 а про 500 машин, чтоб посмотреть как журналисты это растащат в статьях/
При этом (кроме всего прочего что по идее должно ещё быть типа запчастей, и вообще создания варианта конкретно под венгров) это вроде включает в себя и строительство завода, так что получается очень сильно приблизительная цифра (PAUC), легко способная быть на несколько миллионов за штуку больше того за сколько они бы потом могли предлагать Линкс другим всё ещё оставаясь с прибылью.

Отредактировано skylancer-3441 (2020-08-20 16:55:08)

284

skylancer-3441 написал(а):

Пока неясно точно, относится ли 2 млрд к Линксу только, или ещё к чему-то.

Наверное так.

Wotan написал(а):

То есть раза в полтора дешевле Пумы. Бюджетная немецкая БМП.

Пума как-то сразу стала везде аутсайдером, вспоминаються чехи которым пригнали Пуму без каких-то переделок согласно ихним требованиям, бо дорого.

зы Аэромобильность до добра не доводит

285

ТЗМ на базе Боксера для САУ Донар. Явно не обошлось без сумрачного тевтонского
https://pbs.twimg.com/media/ESMf0U-X0AEfn-Y.jpg

via SH

Отредактировано Blitz. (2020-08-22 02:36:47)

286

287

Компоненты Лео-2A7V
https://1.bp.blogspot.com/-yL19tjBLFs8/X0fIPDbrfMI/AAAAAAAAAXU/Ekx1CUxPgEMJNrKgR452ERCgKRyjbaNgACLcBGAsYHQ/s720/Leopard+2+A7V.jpg

via SH

288

Boxer MGS with John Cockerill Defense 3000 Series turret. Its NATO-standard 105 mm gun fires APFSDS-T, HESH, HEAT, and HEP-T ammunition. The gun is served by an autoloader with 12-16 rounds ready rounds. Additional ammunition is stored in the hull. (Images ©: KMW/ JCD)

http://forumuploads.ru/uploads/000a/e3/16/4809/305786.jpg
http://forumuploads.ru/uploads/000a/e3/16/4809/392919.jpg

289

Долго в Рейнметалл к етому шли.

290

Blitz. написал(а):

Долго в Рейнметалл к етому шли.

Удивительно что пришли. Машины данного класса не слишком востребованы по факту в Европе, а Африке покупают китайское. Или это как намек- "Случись обострение- понаделаем автобусом со 105 мм пушкой, всем хватит."

Отредактировано Wotan (2020-08-31 16:20:21)

291

Wotan написал(а):

Удивительно что пришли. Машины данного класса не слишком востребованы по факту в Европе, а Африке покупают китайское. Или это как намек- "Случись обострение- понаделаем автобусом со 105 мм пушкой, всем хватит."

Инициативная разработка. На фоне того что британия радикально сокращает танковый парк,  появляется возможность пропихнуть данную машину, ведь Боксер уже скоро поступит на вооружение королевской мотопехоты.

Отредактировано Tactical Kit (2020-08-31 16:27:15)

292

MLC 43, масса ~45 тонн :canthearyou:

293

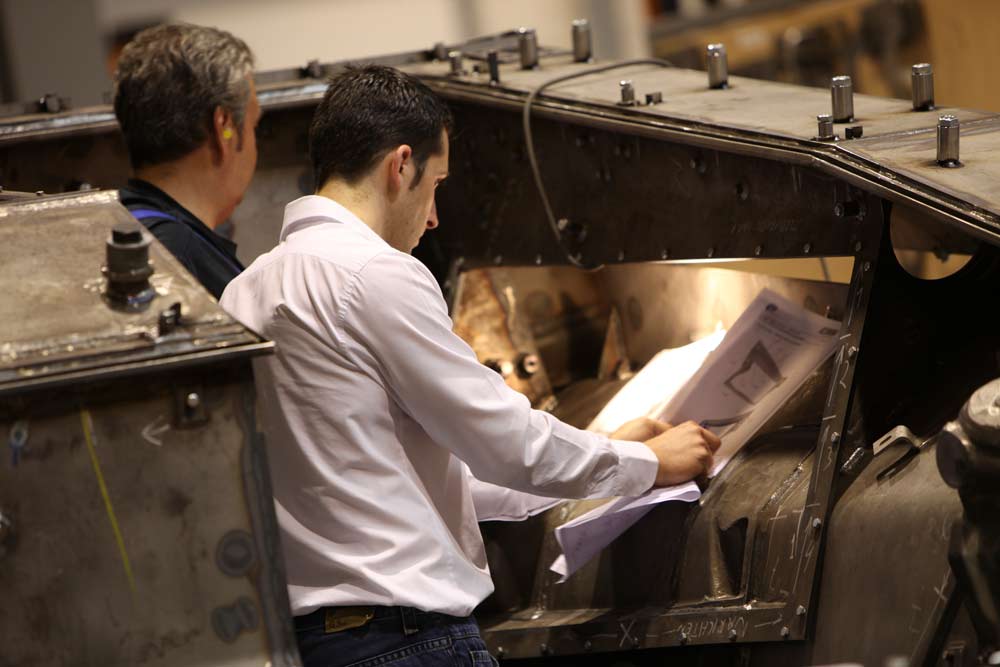

Отличный ролик о производстве Puma. По наводке Wiedzmin.

294

https://cloud.mail.ru/public/3q7b/7NkEkpMVi/SecMag (CZ) video/ Скриншоты с этого ролика в отдельной папке

Отредактировано skylancer-3441 (2020-08-31 18:59:13)

295

Рендер Рейметаловской модернизации норвежских Лео-2, которую отменили несколько лет назад
https://i.imgur.com/zOS2Dzu.jpg

via SH

зы не совсем по теме-норвежцев корейцы активно окучивают по К2, в добавок к полякам и чехам

296

Некоторая информация Линкс KF41:
-башня имеет два варианта установки ПТУРов, встроеный (разработаный совсемстно с австралийцами)и внешний. Последний, демонстрировавшийся, включает два бортовых модуля, один из которых может использоваться для спаренной установки Спайков, другой для иного оборудования. Пушка MK30 имеет углы прокачки -10°/+45°, БК включает 252 готовых к использованию выстрелов, которые может пополнять НО, отделеных от екипажа (не ясно есть ли вышибные панели), к спаренному пулемету 7,62х51 750 патронов. Могут использоваться как снаряды с дистанционным подрывом, так и обычные. Wotan 35 с электропироводом еще не готова, но в скором времени обешают довести. В качестве прицелов используються Рейметалловские SEOSS-2, развитие SEOSS, по сравнению с преведушим вариантом новые прицелы имеют большие углы обзора -13°/+70° вертикали (КМК для такого прицела рекордные показатели) и 15° по горизонтали, остальная начинка как у SEOSS. СУО предусмотрен АСЦ;
-на машине стоит Либхеровский 6 цилиндровый дизель, мощностю в специальном режиме 1140 лс, обычном 1073 лс. Трансмиссия Ренковская HSWL-256 установленная на Пуме и ASCOD;
-используеться система наблюдения SCM 60, которую собираються ставить на Боксер и Пуму, вкл ТВ камеры 1,600х800 и ТПВ 640х480 с углом обзора в 60°, выводиться комбинированное изображение. У МВ стоит RFEL Trailblazer
-у Линкса предусмотрены различные конфигурации, н-п СМ MWS 120 Рагнарёк или Nemo-все по желаю клиентов. Гусеницы могут быть как стальными (что сейчас стоят на БМП), так и гусеничные, однако последние имеют максимульную нагрузку в 47 тонн
-могут установливаться различные КАЗ и КОЭП

Оригинал

Some info regarding Rheinmetall's KF41 Lynx based on the current Wehrtechnische Report of the Mittler Report Verlag:

The Lance 2.0 turret is being offered with two configurations; internal missile launcher (probably the one designed in cooperation with SupaShock for Australia) and the already show-cased confiugration with two external mission pods. Apparently one configuration envisioned by Rheinmetall is to use one mission pod for a dampened dual launcher of Spike-LR ATGMs, while the other is to be fitted with an electronic warfare package.

When fitted with the MK30-2/ABM autocannon, the elevation range is -10° to +45°. There is storage for 252 ready rounds, reloading under armor is possible from the gunner's seat via a hatch. Main gun ammo and anti-tank missiles are stored in compartments separated from the crew in order to increase post-penetration survivability; no idea if there are blow-out panels. The 30 x 173 mm KETF ammunition is the only 30 mm airburst ammunition that has been fully qualified to NATO standards, but for customers wanting cheaper ammunition, a HEI-T and a SAPPIE-T round have been developed. Secondary armament is a coaxial 7.62 mm machine gun with 750 rounds. The electrically-powered Wotan 35 gun is still not fínished, but will be available in the near future.

Rheinmetall has developed the SEOSS-2 as successor for the current SEOSS sight. The basic functionality (LRF, daylight camera and thermal imager; all signals are transmitted electronically to the FCS & displays) is comparable to the original model, but sensor resolution has been improved. The SEOSS-2S (sector) designed for use as a gunner's sight has 15° traverse (-7.5° to +7.5°) and covers elevation from -13° to 70°. The SEOSS-P (panorama) provides the same elevation, but 360° traverse. It can be fitted with a ballistic cover for protection according to STANAG 4569 Level 3. The SEOSS-2P can be adapted to act as RWS as part of the Main Sensor Slaved Armament (MSSA). The fire control system of the KF41 Lynx includes features for automatic target detection and target tracking.

As already mentioned in the LAND 400 topic, the Lynx makes use of a six-cylinder in-line diesel engine from Liebherr with 18 litres of displacement and double turbo-chargers to reach a boost output of 850 kW and a constant 800 kW. Between 1,200 and 1,900 rpm, the torque is constant at 4,300 Nm. Maximum engine speed is 2,300 rpm. The transmission is Renk's excellent HSWL-256 as fitted to the Puma IFV and the AJAX family of vehicles.

The current situational awarenss system from Rheinmetall uses the SCM 60 (surveillance camera module) that is also part of the Boxer CRV and the Puma S1 upgrade. It combines a 1,600 x 800 pixel daylight camera and a 640 x 480 pixel thermal imager with a 60° fíeld of view. The Lance 2.0 turret features six SCM 60 modules. The software allows fusing the outputs of thermal and daylight optics together. The driver's night sight is the RFEL Trailblazer.

They Lynx makes uses of Rheinmetall's xGVA, which is fully compatible with the NGVA (NATO STANAG 4754), the older and less comprehensive British DefStan 23-09 GVA and the DEF (AUST) 11316 Australian GVA.

While Rheinmetall has only showcased one configuration of the Lynx, the company is willing to adapt to the customer. Both its own Ragnarok mortar and the Patria Nemo turret are available. Likewise steel tracks or Soucy's rubber band CRTs are available, though the later only support a GVW of up to 47 tons. Armor concepts are also designed for a wide range of threats including passive and active protection (i.e. ADS as hybrid protection module) systems against RPGs and top-attack threats.

via SH

297

Заодно Линкс с ДО на 9 человек
https://1.bp.blogspot.com/-S4jpmcm4c-g/X1Qy3Td1uEI/AAAAAAAAAX0/Qq86f4Gd3PgRmfPRTXHfZ2cvxfq_8zMBQCLcBGAsYHQ/s786/lynx+vogelperspektive.PNG

via SH

298

Ещё из того же спец.выпуска (в котором как назло всё равно не нашлось силуэта вида сбоку, они в том качестве опять использовали KF31)
https://i.imgur.com/rgG6qgZ.png

Свернутый текст

https://i.imgur.com/a3RWB3X.png
https://i.imgur.com/0TxuJ0n.png
https://i.imgur.com/DfJsm9Q.png
https://i.imgur.com/kFlmXfo.png
https://i.imgur.com/V785bZx.png
https://i.imgur.com/2uVu7yl.png
https://i.imgur.com/A0BZeCm.png

фото мест экипажа в башне

https://i.imgur.com/1NYLiN6.png
https://i.imgur.com/Q3mbTBc.png
https://i.imgur.com/OMzOtmw.png

И кстати из одного 360° видео (так что чтобы снять скриншоты, пришлось покрутиться вместе с телефоном), где показан - несколько менее актуальный с появлением фоток, и вообще кажется устаревший - рендер внутренностей KF41

скриншоты

Свернутый текст

башня
https://i.imgur.com/Sifjln1.jpg
https://i.imgur.com/oNLAZQu.jpg
https://i.imgur.com/pp7WHVG.jpg
https://i.imgur.com/Ge3FJuT.jpg
https://i.imgur.com/VacYg7E.jpg
https://i.imgur.com/cUqdYfa.jpg
https://i.imgur.com/yXpJKcU.jpg
ДО
https://i.imgur.com/sLhXT4t.jpg
https://i.imgur.com/S1jLhhm.jpg
https://i.imgur.com/w5JUSeM.jpg

Отредактировано skylancer-3441 (2020-09-07 07:25:10)

299

SEOSS-2 выходит с открытой архитектурой, не то что думал :( .

300

Хорошо видно защиту крышу от кумулятивных боеприпасов на технических люках башни Пумы
https://pbs.twimg.com/media/Ehdzt6CXkAUs1v_?format=jpg

via SH

Отредактировано Blitz. (2020-09-10 01:26:13)
