Целью изобретения является улучшение управляемости танка за счет применения электрической передачи в дополнительном приводе МП и обеспечение за счет ее питанием электрической энергией электротермохимической пушки (ЭТХП) и электродинамической защиты (ЭлДЗ), при их применении.
….

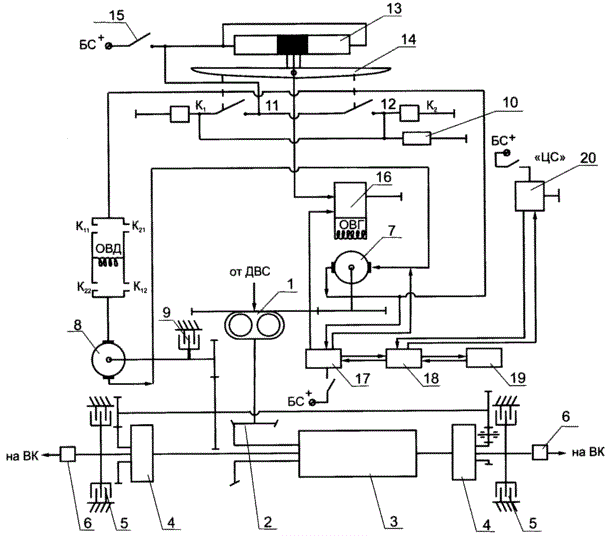

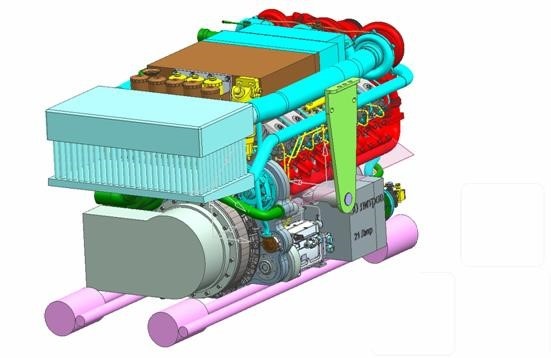

Работает устройство следующим образом. От ДВС мощностной поток передается через гидротрансформатор 1 на коническую пару 2, планетарную коробку передач 3 и далее, через суммирующие планетарные ряды 4 на бортовые редукторы 6 и далее на ведущие колеса (ВК) - танк движется прямолинейно, при этом для создания опорного момента блокировочный фрикцион 9 включен и удерживает вал униполярного электродвигателя 8 в заторможенном состоянии. Для осуществления поворота танка водитель поворачивает штурвал 14 в одну или другую сторону. При этом происходит соответствующее перемещение движка потенциометра 13, замыкание концевого выключателя 11 или 12 и срабатывание (при включенном выключателе 15) электромагнита 10 управления блокировочным фрикционом 9. Фрикцион выключается. Питание от бортовой сети подается, в зависимости от направления поворота штурвала 14, на контактор К1 или К2, которые при срабатывании замыкают контакты К11, К12 или К21, К22, подключая тем самым обмотку возбуждения электродвигателя 8 к силовой цепи униполярного генератора 7. Возбуждение генератора и его выходная мощность зависит от положения движка потенциометра 13, а следовательно, от угла поворота штурвала 14 водителем. В цепи между генератором и электродвигателем протекает электрический ток и якорь электродвигателя 8 начинает вращаться. Направление его вращения определяется какой контактор К1 или К2 включился, т.е. задается направлением поворота штурвала. От якоря электродвигателя вращение передается на солнечные шестерни суммирующих планетарных рядов 4 правого и левого бортов. Причем вращение на солнечные шестерни различных бортов передается с одинаковой частотой, но в противоположные стороны вращения. Благодаря этому осуществляется поворот танка по I типу. Для исключения несанкционированного поворота на стоянке при работающем двигателе предусмотрен выключатель 15.
…
При стрельбе из танка замыкается цепь стрельбы («ЦС»). При этом на блок управления ЭТХП 20 в зависимости от типа боеприпаса подается сигнал на производство выстрела. Если огонь ведется обычным снарядом (осколочно-фугасным или кумулятивным), то электрической энергии бортовой сети достаточно для срабатывания электроспусков и производства выстрела. Если же огонь ведется электротермохимическим зарядом, то через блок 20 для электротермохимического воспламенения метательного заряда электрическая энергия подается с емкостных накопителей 18. При этом для воспламенения метательного заряда требуется электрическая энергия большой мощности (порядка 150 кВт). Восполнение электроэнергии в накопителях осуществляется через блок управления 17. Для этого сигнал о разряженности емкостных накопителей подается с блока управления накопителями 17 в блок управления возбуждением генератора 16, который формирует электрический сигнал либо на максимальное возбуждение генератора, необходимое для более быстрого заряда накопителей, либо на возбуждение генератора в соответствии с положением штурвала (движка потенциометра управления 13). Причем блок управления возбуждением генератора 16 срабатывает от сигнала с блока управления накопителями энергии 17 и от сигнала с потенциометра 13, связанного механически со штурвалом управления поворотом танка.

При попадании снаряда в танк происходит замыкание цепи ЭлДЗ и через блок управления 19 электрическая энергия от емкостных накопителей 18 подается для разрушения снаряда. Заряд накопителей осуществляется аналогично описанному выше способу, по сигналу с блока управления накопителей энергии 17.
