601

Ясно, спасибо.

602

По поводу учений - ОФС был, не ПТУР.

603

ПТУР, ни каких поражений от осколков ОФС не видно.

604

Статья "Броневая защита серийных танков США, ФРГ, Англии и Франции", реферативный сборник Бронетанковая техника и вооружение за рубежом, 1975 г., № 4, отсюда.
Все фото ниже и еще 18 (увеличенные фрагменты схем) - архивом.

https://i.imgur.com/R9qRwgIh.jpg https://i.imgur.com/MZMHoMMh.jpg
https://i.imgur.com/1jBSRg0h.jpg https://i.imgur.com/Gx4SO5Eh.jpg
https://i.imgur.com/cdvHeN6h.jpg https://i.imgur.com/TC16nYIh.jpg

605

Andrei_bt написал(а):

Установлено снижение прогиба относительно эталонного заряда ВВ элемента 4С22 относительно соответствующих характеристик ЗУДТ построенных на основе патента [17] составило 33,5%, что свидетельствует о значительном снижении действия взрывной защиты на броневую преграду ББМ.

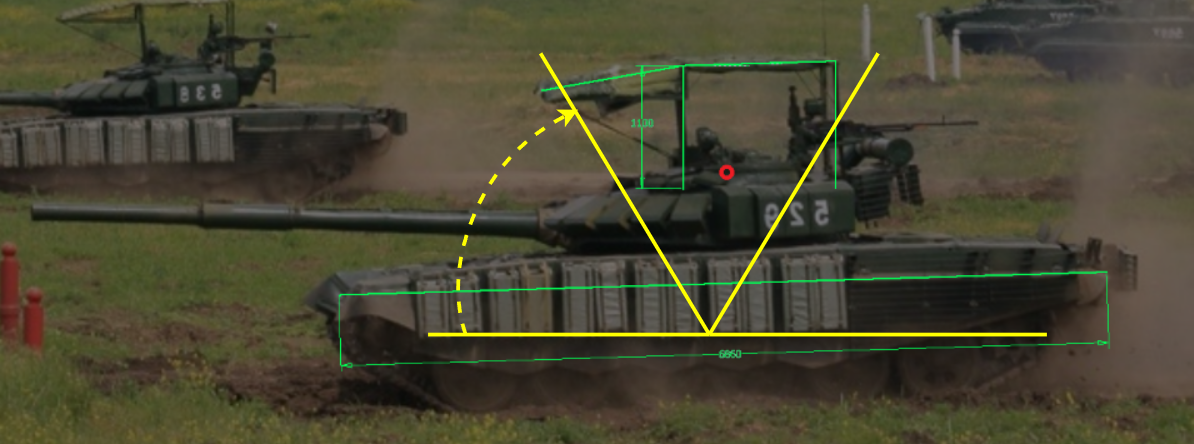

А чего не пошел вариант Ножа с зарядами установленными под углом?

606

Бритты решили тоже сделать перфорированную защиту
https://i.imgur.com/7zUskjE.png
Непонятно что в ней такого инновационного, разве что обешание 5 уровня Станага

via SH

607

Английская ДЗ ROMOR-A, применялась на Challenger 1 и 2.

https://i.imgur.com/ZXNHOhgh.jpg
https://i.imgur.com/fmVjlRbh.jpg

https://i.imgur.com/HhBc7vZh.jpg
https://i.imgur.com/iZYdQYmh.jpg


Брошюра (часть) от Royal Ordnance "ROMOR Explosive Reactive Armour", 1987 г., отсюда.
Никому не встречался полный вариант ?
Все 18 доступных страниц архивом.

https://i.imgur.com/lQauK48h.jpg
https://i.imgur.com/WfHBuKqh.jpg
https://i.imgur.com/rboJ2ikh.jpg


Патент US6962102 от Royal Ordnance (BAE Systems), 1990 г.. Публикация, pdf.

https://i.imgur.com/mOeqU9hh.jpg
https://i.imgur.com/cFBa6fwh.jpg


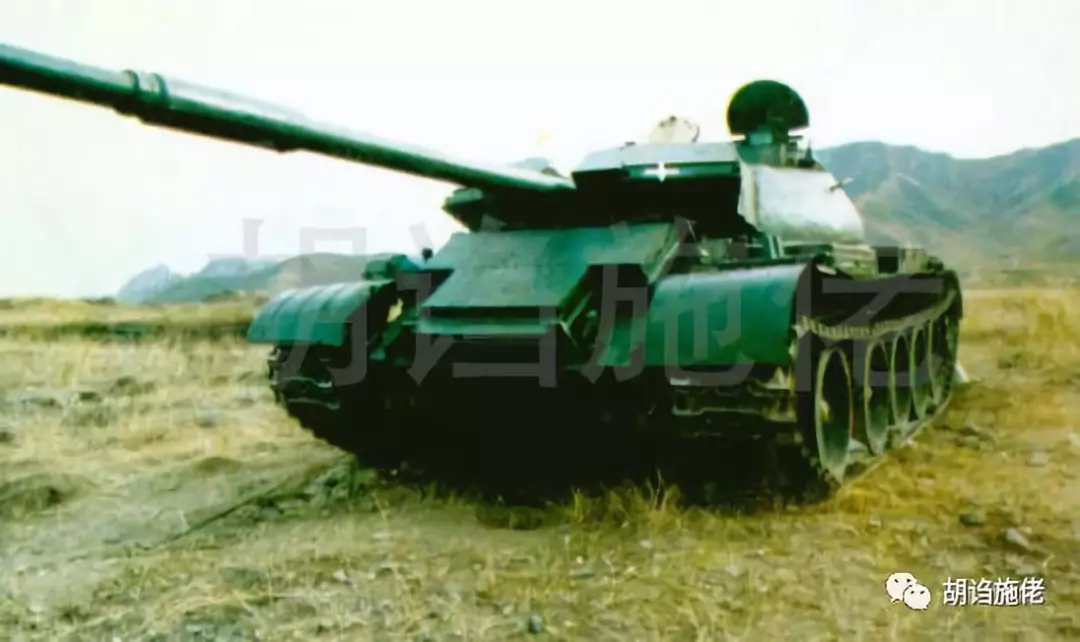

Испытания, 1988 г., отсюда.
Все фото ниже архивом.

БЧ 127 мм, мишень 80 мм RHA+13x10 мм RHA, угол 70°, пробитие 545 мм.
https://i.imgur.com/EPlsH63h.jpg
https://i.imgur.com/bz1e2ZUh.jpg

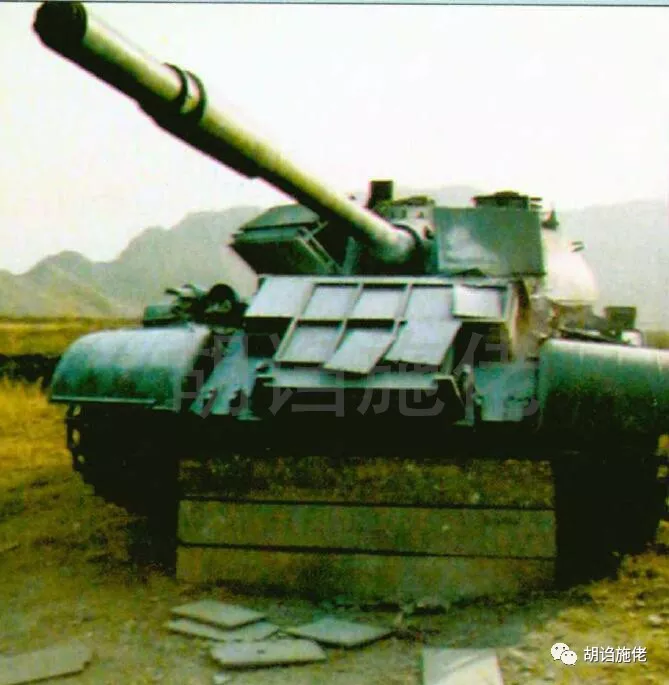

Тоже самое плюс ROMOR-A, остаточное пробитие 135 мм.
https://i.imgur.com/KF2Gfmah.jpg
https://i.imgur.com/62E7jsLh.jpg
https://i.imgur.com/KfBvba7h.jpg

БЧ 127 мм, мишень 40 мм RHA + 26x10 мм RHA, угол 60°, полное пробитие, если я правильно понял автоперевод с китайского.
https://i.imgur.com/A5cQ5zGh.jpg
https://i.imgur.com/KPAVn3Wh.jpg

Тоже самое плюс ROMOR-A, остаточное пробитие 15 мм.
https://i.imgur.com/4PK6WrYh.jpg
https://i.imgur.com/m33JQcGh.jpg

Обстрел патроном 12,7 мм.
https://i.imgur.com/ERNu6d7h.jpg
https://i.imgur.com/y7NqwdUh.jpg



Патент US8020483 от Rafael на ДЗ WRAP 2 (Warrior Reactive Armour Programme 2) для Warrior. Публикация, pdf.

https://i.imgur.com/YiIdJBJh.jpg
https://i.imgur.com/KVnjKWDh.jpg

https://i.imgur.com/NMQByWAh.jpg

  Здесь видны крепления ЭДЗ и метаемых пластин к боковым стенкам контейнера.
https://i.imgur.com/85QgIRvh.jpg
https://i.imgur.com/iFDlfsth.jpg

608

Спасибо!

609

Попадание в борт танка (1991) кумулятивным боеприпасом, вероятно ПТУР или КС.
ДЗ не наблюдается, даже контакта) Что же с надгусеничной полкой...
http://forumuploads.ru/uploads/000a/e3/16/4140/t304738.jpg

610

БКС, большая дырка и осколки. Еще наверное бак с топливом был.
