Защита современной БТТ-5

Сообщений 541 страница 570 из 581

541

Blitz. написал(а):

Andrei_bt написал(а):
Но конструкция существующих БМП и БТР не очень уживается с ДЗ, даже если есть демпферы там полно всяких лючков, дырок и прочего.

Дык закрывают их экранами, или еще чем-то перед тем как ДЗ ставить.

Думается для нынешних наших БМП-1/2/3 ДЗ с их демпферами должны встраиваться в навесные поплавковые экраны! :unsure:

542

Blitz. написал(а):

Дык закрывают их экранами, или еще чем-то перед тем как ДЗ ставить.

кто закрывает?

543

Andrei_bt написал(а):

кто закрывает?

http://forumuploads.ru/uploads/000a/e3/16/369/424761.jpg

Отредактировано Blitz. (2020-12-06 20:26:33)

544

У КОГО ЕСТЬ  РАСШИФРОВКА  БУКВ ВЫСТРЕЛОВ К РПГ-7В2.

545

Blitz. написал(а):

Вчера 20:26:20

Интересно, а эта модификация БМП-2 с такими экранами разве ещё может плавать? :unsure:

546

Blitz. написал(а):

Отредактировано Blitz. (Вчера 17:26:33)

А где ДЗ?

547

Andrei_bt написал(а):

А где ДЗ?

Ставиться как здесь, на экран, допброня то одна и таже.
https://vpk.name/file/img/Pic_6_NII_Stali_12_10_12.tif.jpg

отрохов написал(а):

а эта модификация БМП-2 с такими экранами разве ещё может плавать?

Да, там же поплавки на экранах стоят.

548

Blitz. написал(а):

отрохов написал(а):
а эта модификация БМП-2 с такими экранами разве ещё может плавать?

Да, там же поплавки на экранах стоят.

Т.е. считаете, что такие поплавковые экраны кроме себя ещё и решётчатые экраны обеспечивают положительной плавучестью? :unsure:

549

MARINIR написал(а):

У КОГО ЕСТЬ  РАСШИФРОВКА  БУКВ ВЫСТРЕЛОВ К РПГ-7В2.

на ютубе есть видео о данном гранатомете и все выстрелы к нему, включая новые , с термобарической начинкой и тандемные
расшивровки побуквенной нет - это как завод  назовет. Есть широко известные ПГ-7ВМ ,ПГ-7ВЛ ( это самая мощная кумулятивная) ,ПГ-7ВР ( тандемная для танков с ДЗ) ,ТПГ-7В (термобарическая) ,и осколочная калиберная  ОГ-7В . четыре последних -основные современные, перввый - предшественник ПГ-7ВЛ. Буква Л - проект назывался Луч или по фамилии разработчика Ленин .http://forumuploads.ru/uploads/000a/e3/16/2328/t407881.jpg
были еще разговоры за МШВ (многоцелевой штурмовой выстрел  МШВ- ПГ-7ВЯ ) . только его никто не видел и не известно , выпускается ли он http://www.megasword.ru/index.php?pg=803
вот собственно и все. Основных - 4 выстрела , кума , тандемная , термобарическая и осколочная. Те которые раньше делались - это все модификации кумы

Отредактировано servismen (2020-12-08 13:48:38)

550

Blitz. написал(а):

Да, там же поплавки на экранах стоят.

А это не баки из до убрали?

551

servismen написал(а):

на ютубе есть видео о данном гранатомете и все выстрелы к нему, включая новые , с термобарической начинкой и тандемные
расшивровки побуквенной нет - это как завод  назовет. Есть широко известные ПГ-7ВМ ,ПГ-7ВЛ ( это самая мощная кумулятивная) ,ПГ-7ВР ( тандемная для танков с ДЗ) ,ТПГ-7В (термобарическая) ,и осколочная калиберная  ОГ-7В . четыре последних -основные современные, перввый - предшественник ПГ-7ВЛ. Буква Л - проект назывался Луч или по фамилии разработчика Ленин .
были еще разговоры за МШВ (многоцелевой штурмовой выстрел  МШВ- ПГ-7ВЯ ) . только его никто не видел и не известно , выпускается ли он http://www.megasword.ru/index.php?pg=803
вот собственно и все. Основных - 4 выстрела , кума , тандемная , термобарическая и осколочная. Те которые раньше делались - это все модификации кумы

Отредактировано servismen (Сегодня 13:48:38)

Это я все знаю, вопрос возник про буквы ВС, ВМ, ВЛ. ПОЧЕМУ ТО МНОГИЕ СЧИТАЮТ ЧТО ЭТО МАТЕРИАЛ КУМУЛЯТИВНОЙ ВОРОНКИ, сталь, медь, латунь, вот где вопрос.

552

MARINIR написал(а):

Это я все знаю, вопрос возник про буквы ВС, ВМ, ВЛ. ПОЧЕМУ ТО МНОГИЕ СЧИТАЮТ ЧТО ЭТО МАТЕРИАЛ КУМУЛЯТИВНОЙ ВОРОНКИ, сталь, медь, латунь, вот где вопрос.

конкретно по ПГ-7ВЛ буква Л означает или название НИОКР , проект Луч  или по первой букве конструктора .И к материалу воронки не имеет отношения. А внутризаводскую спецификацию или расшифровку вряд ли вообще кто выложит в здравом уме- подписка -дело серьезное.Хотя за рубежом копий полно , только качество там сильно страдает - где нормальные , а где чуть ли не из говна слеплено....

553

"Модуль ВДЗ "Реликт" на ВЛД Т-80БВМ. Разрез не показывает всех деталей, а используется в иллюстративных материалах только для понимания габаритов детали." Автор - Wiedzmin.

https://i.imgur.com/G06n46oh.jpg

554

MARINIR написал(а):

Это я все знаю, вопрос возник про буквы ВС, ВМ, ВЛ. ПОЧЕМУ ТО МНОГИЕ СЧИТАЮТ ЧТО ЭТО МАТЕРИАЛ КУМУЛЯТИВНОЙ ВОРОНКИ, сталь, медь, латунь, вот где вопрос.

те же ВМ попадались с медной, стальной воронкой, РБК надо смотреть может там есть данные на материал воронки и как его считывать с БП

555

tankoff написал(а):

Разрез не показывает всех деталей, а используется в иллюстративных материалах только для понимания габаритов детали

И снова прослойка, которая точно была на Т-80У/УД, и может на самых последних Т-80БВ. ПМСМ классический 5 слойный вариант был бы реалистичней 8-) .

отрохов написал(а):

Т.е. считаете, что такие поплавковые экраны кроме себя ещё и решётчатые экраны обеспечивают положительной плавучестью? :unsure:

Поплавки отдельно идут, сверху экранов, специально для дополнительной плавучести из-за допброни.

Каргокульт написал(а):

А это не баки из до убрали?

Непонятно, логично так предположить, но даже на старом сайте не было информации на их счет.

Отредактировано Blitz. (2020-12-09 01:31:22)

556

Del.

Отредактировано Blitz. (2020-12-09 01:31:15)

557

MARINIR написал(а):

У КОГО ЕСТЬ  РАСШИФРОВКА  БУКВ ВЫСТРЕЛОВ К РПГ-7В2.

Цитата из книги "РПГ-7 40 лет на вооружены - ПРОТИВОТАНКОВЫЕ ГРАНАТОМЕТНЫЕ КОМПЛЕКСЫ"

Впоследствии к гранатомету РПГ-7 был разработан выстрел ПГ-7ВМ (М означает модернизированный — ведущий конструктор В.И. Медведев).

558

Свернутый текст

Бумажки от НИИ Стали с Армии 2020

559

Спасибо!

560

Аргус-КСИЗ продолжает распространяться, помимо ПРП-4А, МСКЗ 1Л279, ТОС-2 есть на КНМ 1В1003 с комлекса управления огнем 1В198. Так же на ней стоят дымовые мортиры АОБ-5.
http://bastion-karpenko.ru/kartinki/1V1003_LUGA_191116_05.JPG

У данной КНМ еще есть панорама Соколиный Глаз помимо лазерного дальномера с ТВ и ТПВ, что стоит на КМШ на базе Урала 1В1004 с того ж комплекса.
http://bastion-karpenko.ru/kartinki/1V1003_LUGA_191116_12.JPG
Бронировка панорамы аналогична панораме установленной на ТОС-2, видимо на ней так же стоит Соколиный Глаз.

+

https://i.imgur.com/pE3ZcGZ.jpg

зы продалжаються и дальше развивать тему в двумя отдельными машина для управления артиллерирей, КНМ и КМШ, вместо более универсальной одной машины как Реостат, есть ведь 1В172 :(

561

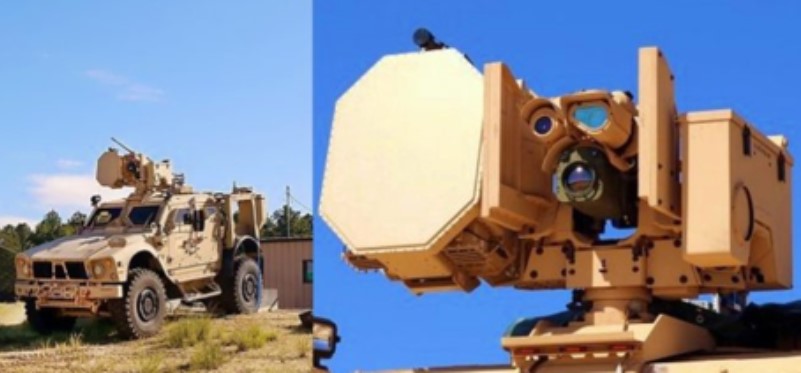

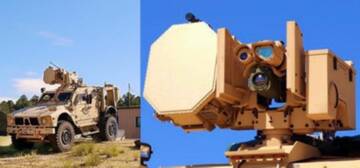

В настоящее время выполняются работы по созданию других лазерных комплексов для противодействия беспилотным летательным аппаратам, а также оптическим и оптико-электронным средствам противника. Осуществляется их комплексирование с огневыми средствами бронетанковой техники для борьбы с атакующими средствами высокоточного оружия.

https://bmpd.livejournal.com/4224782.html

Возможно речь о НИИ Сталевском комплесе защиты верхней полусферы с лазером ;)

+

В содружестве с рядом академических институтов АО «НИИ стали» сегодня предлагает еще один комплекс активной защиты верхней полусферы от ВТО, основанный на новых физических принципах, в котором уничтожение высокоточного боеприпаса производится не осколочным полем или фугасным воздействием, а более безопасным для окружающей техники и десанта способом.

http://www.niistali.ru/about-company/ar … h-avtorov/

И комплекс средств защиты 1К145Е напоминает.

Отредактировано Blitz. (2020-12-31 01:00:09)

562

Что за стенд?
http://forumuploads.ru/uploads/000a/e3/16/4809/871422.jpg

563

Tactical Kit написал(а):

Что за стенд?

Защита наземных объектов и шахтных пусковых установок.

564

Andrei_bt написал(а):

Защита наземных объектов и шахтных пусковых установок.

А ано было принято, или так и осталось опытным образцом.

565

Устройство блоков на башне танка Т-72Б3 обр. 2016

http://forumuploads.ru/uploads/000a/e3/16/4383/593408.jpg

566

Как и ожидалось-конструкция аналогичная 4С24 только без демпферов

567

Бортовая защита Арджуна, блок ДЗ и стеклотекстолит за ним :|
https://pbs.twimg.com/media/ErReJp7UUAMtDMy?format=jpg&name=4096x4096

via SH

568

Blitz. написал(а):

Бортовая защита Арджуна, блок ДЗ и стеклотекстолит за ним

via SH

Вообщем то отсюда.
https://twitter.com/KUNALBI25146617/sta … 2473315334

569

Blitz. написал(а):

Как и ожидалось-конструкция аналогичная 4С24 только без демпферов

Только здесь ЭДЗ 4Э22.

570

POLIGON написал(а):

Только здесь ЭДЗ 4Э22.

Не удивительно что не плитки 4С24, но странно почему Контанк-5, а не Реликт ;) .
НЯП блоки ДЗ обозначены 12?
