Защита современной БТТ-5

Сообщений 421 страница 450 из 484

421

Ф Дмитрий написал(а):

что предзаряд попросту уничтожит

как я понял работа предзаряда вообще не показана, как происходит инициация взрывателя на расстоянии? опять происки израильтян  ;)

422

leonard61 написал(а):

как я понял работа предзаряда вообще не показана

Это просто судя по всему 3D графику делал тот, кто в принципе мало что понял в сути процесса. Вот и получилось нечто похожее на какой-то "выстрел" из боеприпаса на расстоянии

423

А вот на гифке вообще непонятно, что происходит.

424

leonard61 написал(а):

как происходит инициация взрывателя на расстоянии? опять происки израильтян

Как понял, инициация взрывателя на расстоянии обеспечивается наличием лазерного дальномера в голове этого снаряда, который и выдаёт соответствующий сигнал взрывателю только при сближении с целью на конкретное расстояние. :unsure:

425

Второй гиф. Это ДЗ по принципу  магнитного поля.

Даже документ НИИ Стали о таком дз был.

http://sh.uploads.ru/E6VTg.jpg
http://s7.uploads.ru/Ltc56.jpg

Эх. Было время.

Зачем китайцы сделали? ХЗ.

Отредактировано GRU (2019-12-28 19:22:44)

426

Подбитый Варриор, хорошо видно боротвые блоки Чобхэма, via SH
https://sun9-13.userapi.com/c206724/v206724523/269a4/1tSNOymo4Dw.jpg
https://sun9-43.userapi.com/c858124/v858124118/13f393/G7KJjDRw33U.jpg

С Новым Годом!

Отредактировано Blitz. (2020-01-02 03:38:35)

427

С соседней темы

В содружестве с рядом академических институтов АО «НИИ стали» сегодня предлагает еще один комплекс активной защиты верхней полусферы от ВТО, основанный на новых физических ринципах, в котором уничтожение высокоточного боеприпаса производится не осколочным полем или фугасным воздействием, а более безопасным для окр

Лазер для КАЗ собираются использовать НЯП, или под КОЭП наподобие авиационных БКО.

Заодно НИИ Стали разработчик КОЭП для Бумеранга и Курганца, обещают защиту от крышебоев с ИК ГСН, но по установленным датчикам не очень похоже, может не полный комплект стоит.

Высокоточное оружие (ВТО) уже давно стало объективной реальностью и представляет одну из опаснейших угроз для БТТ. Многие образцы ВТО разработаны для поражения цели в ее слабозащищенную проекцию – крышу. Это и ПТУРЫ (Javelin, Spike), многие кассетные, авиационные и минометные боеприпасы. Проблема защиты верхней полусферы усиливается с расширением применения беспилотных боевых дронов, способных нести противотанковое вооружение.
Для борьбы с такой угрозой существующие средства защиты, в том числе ДЗ и КАЗ, малоэффективны. АО «НИИ стали» предложил и реализует в рамках ОКР «Бумеранг» специальный комплекс защиты верхней полусферы (КЗВП), обеспечивающий надежную защиту БТТ от данных средств поражения.


UPD
BAE КОЭП Равен, с ТПВ неохлаждаемыми в качестве датчиков и системой лазерного подавления вроде аналогичной авиационным БКО (лет так 10 назад, когда копья на ету тему ломались 8-) ). via SH
https://i.imgur.com/bYukF2m.jpg
https://pbs.twimg.com/media/ENQRLhPVUAAAU3h.jpg:large

С Новым Годом!

Отредактировано Blitz. (2020-01-03 04:31:51)

428

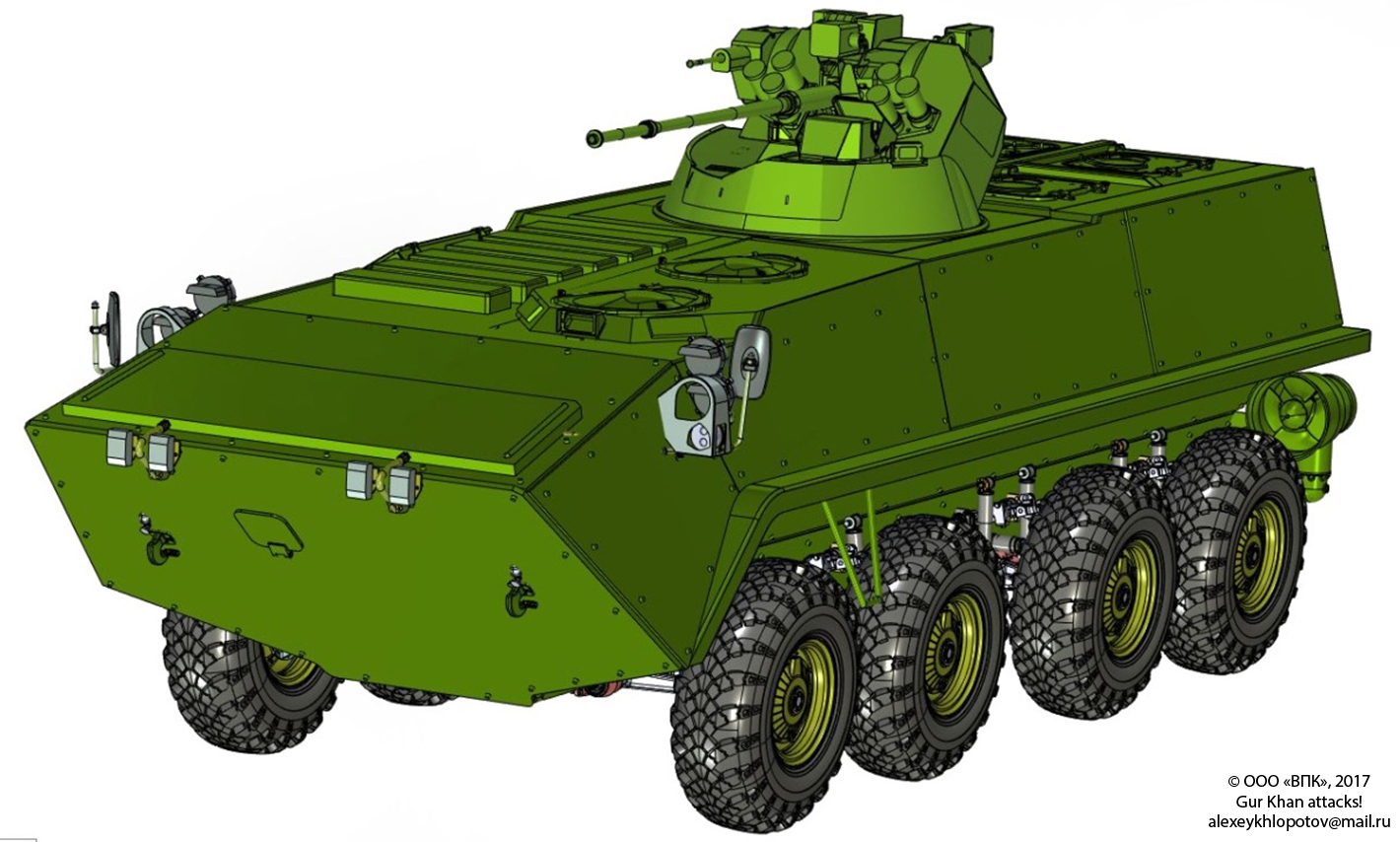

Blitz. написал(а):

Заодно НИИ Стали разработчик КОЭП для Бумеранга и Курганца, обещают защиту от крышебоев с ИК ГСН, но по установленным датчикам не очень похоже, может не полный комплект стоит.


На моделях и фото видно нечто, скорее всего являющееся РЛС обзора верхней полусферы с круговой бронезащитой.

http://forumuploads.ru/uploads/000a/e3/16/2496/t23421.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/10210.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/27348.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t59495.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/47888.jpg

Оригинальные фото

http://forumuploads.ru/uploads/000a/e3/16/2496/50306.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/72236.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t84647.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/76867.jpg

429

tankoff написал(а):

На моделях и фото видно нечто, скорее всего являющееся РЛС обзора верхней полусферы с круговой бронезащитой.

Еще есть прямогульные блоки на бортах башни сзади, но только на макетах светились.

С Новым Годом!

430

Двухцветная окраска танка (Вестник бронетанковой техники. — 1979. — № 1)

http://armor.kiev.ua/Tank/vbt197901_14/

431

ЗАЩИТА ВХОДНЫХ ОКОН ПРИБОРОВ ТАНКА ОТ ПОТОКА ОСКОЛКОВ
http://btvt.info/5library/vbtt_1984_04_oskolki.files/image001.jpg

432

Blitz. написал(а):

ЗАЩИТА ВХОДНЫХ ОКОН ПРИБОРОВ ТАНКА ОТ ПОТОКА ОСКОЛКОВ


а ступенчатая башня 4 меркавы из этого критерия делалась? И помогает ли противоскользящее покрытие ее в гашении осколков?

433

Иследование стойкости комбинированной брони к воздействию бронебойных подкалиберных снарядов

434

Кто-нибудь может подсказать что за модернизация/комплект доп. защиты на этой Бэхе?
https://i.imgur.com/Xsc4180.png

https://i.imgur.com/Fcdc19t.png

435

Хоть это статья 1988 года актуальность она не потеряла.

Анализ результатов (таблица) указывает на недо­статочную живучесть серийного варианта. При об­стреле БПС пробитие брони означает практически безусловное поражение танка. В 8 случаях из 10 поражается кто-либо из экипажа (один человек и более), каждый второй танк утрачивается безвозв­ратно. Реализация рассмотренных конструктивных решений позволит снизить вероятность поражения при пробитии брони в 1,5 раза, безвозвратные по­тери танков – в 3, поражение экипажа – в 1,6 раза.

Особенно большой эффект достигается за счет быстродействующего противопожарного оборудования и размещения носовых топливных баков в изолированных отсеках либо применения эмульгирования топлива.
Носовые топливные баки размещает в зоне высокой снарядной нагрузки и относятся к наиболее уязвимым узлам внутреннего оборудования. Их поражение приводит, как правило, к сильному пожару в танке. Изоляция топливных баков либо использование эмульгированного топлива позволит не только избежать пожара, но в полной мере применить экранирующую способность для защиты экипажа, боекомплекта, жизненно важных узлов и агрегатов танка.

http://btvt.info/5library/vbtt_1988_03_zivuchest.htm

436

по этой причине еще в 1968 в ТТТ на перспективный танк «Тема 101» были заданы требования по углу наклона ВЛД 70 град и более.
"ОСКОЛОЧНОЕ ДЕЙСТВИЕ КУМУЛЯТИВНЫХ И ОСКОЛОЧНО-ФУГАСНЫХ СНАРЯДОВ ПРИ ВЗРЫВЕ НА БРОНЕ ТАНКА"
http://btvt.info/5library/vbtt_1987_04_oskolki.htm

437

Andrei_bt написал(а):

Хоть это статья 1988 года актуальность она не потеряла.

внедрение эффективного подбоя на наших танках невозможно?

438

Статья от разработчиков ДЗ по вопросу ее установки на танки.
http://btvt.info/5library/vot_1984_dz.files/image003.jpg

По результатам моделирования на ЭВМ обстрела серийного танка набором ПТС, характеристики которых были сформированы на базе информационных данных о зарубежных ПТС, с использованием методики оценки живучести определены частости попадания основных типов наземных ПТС в выделенные детали бронирования танка и изменение вероятностей пробития некоторых из этих деталей с увеличением эффективности установленной на них динамической защиты.

http://btvt.info/5library/vot_1984_dz.htm
(Вопросы оборонной техники. Серия ХХ. Выпуск 116. 1984.)

439

ИССЛЕДОВАНИЕ ПОРАЖАЮЩЕГО ДЕЙСТВИЯ ОСКОЛОЧНО-ФУГАСНЫХ СНАРЯДОВ ПО БРОНЕ
http://btvt.info/5library/vbtt_1988_02_ofs.htm
(Вестник бронетанковой техники. №2, 1988)

440

"UORZ" Early detection and warning(agains ATGMS and others things) by  YUGOIMPORT

http://forumuploads.ru/uploads/000a/e3/16/79/68614.jpg
http://forumuploads.ru/uploads/000a/e3/16/79/71010.jpg
http://forumuploads.ru/uploads/000a/e3/16/79/24488.jpg
http://forumuploads.ru/uploads/000a/e3/16/79/20485.jpg

441

https://ic.pics.livejournal.com/andrei_bt/18425682/2941196/2941196_600.jpg

РАДИОЛОКАЦИОННАЯ ЛОВУШКА ДЛЯ ЗАЩИТЫ ТАНКА ОТ ПРОТИВОТАНКОВЫХ СРЕДСТВ С РАДИОЛОКАЦИОННЫМ НАВЕДЕНИЕМ
http://btvt.info/5library/vbtt_1992_02_hellfire.htm
Вестник транспортного машиностроения №2. 1992.

442

В условиях жаркого климата при пробитии топливных баков в танках Т-55 и Т-62 происходило быстрое возгорание горюче-смазоч­ных материалов (ГСМ), приводящее к взрыву в боевом отделении и к безвозвратным потерям. Совершенствование бронетанковой техники в на­правлениях повышения мощности силовых устано­вок и запаса забронированного топлива, обеспече­ния многотопливности, применения боеприпасов со сгораемой гильзой и т. п. привело к повышению ее пожароопасности, что потребовало дальнейшего совершенствования противопожарного оборудова­на танков и БМП. Необходимо было предотвратить возникновение внутри машины взрывоопасного состояния при пожаре.
СОВЕРШЕНСТВОВАНИЕ АВТОМАТИЧЕСКОЙ СИСТЕМЫ ПОЖАРОТУШЕНИЯ ДЛЯ БРОНЕТАНКОВОЙ ТЕХНИКИ
http://btvt.info/5library/vbtt_1988_02_ppo.htm
(Вестник бронетанковой техники. №2, 1988)

443

Andrei_bt написал(а):

В условиях жаркого климата при пробитии топливных баков в танках Т-55 и Т-62 происходило быстрое возгорание горюче-смазоч­ных материалов (ГСМ), приводящее к взрыву в боевом отделении и к безвозвратным потерям. Совершенствование бронетанковой техники в на­правлениях повышения мощности силовых устано­вок и запаса забронированного топлива, обеспече­ния многотопливности, применения боеприпасов со сгораемой гильзой и т. п. привело к повышению ее пожароопасности, что потребовало дальнейшего совершенствования противопожарного оборудова­на танков и БМП. Необходимо было предотвратить возникновение внутри машины взрывоопасного состояния при пожаре.
СОВЕРШЕНСТВОВАНИЕ АВТОМАТИЧЕСКОЙ СИСТЕМЫ ПОЖАРОТУШЕНИЯ ДЛЯ БРОНЕТАНКОВОЙ ТЕХНИКИ
http://btvt.info/5library/vbtt_1988_02_ppo.htm
(Вестник бронетанковой техники. №2, 1988)

Подпись автора

    ----------------
    http://btvt.info
    http://btvt.narod.ru
    https://www.facebook.com/andrei.btvt

Как сказать. Барон, но вот в Афганистане этой картины что-то не было.

444

Meskiukas написал(а):

Как сказать.


А лучше никак, если нечем дополнить Шомина.

445

Andrei_bt написал(а):

Meskiukas написал(а):

    Как сказать.

А лучше никак, если нечем дополнить Шомина.

Подпись автора

    ----------------
    http://btvt.info
    http://btvt.narod.ru
    https://www.facebook.com/andrei.btvt

Барон, будем честными. Понятно Шомин величина. Наследник Великого и Ужасного, но всё таки...

446

И что сказать хотите?

447

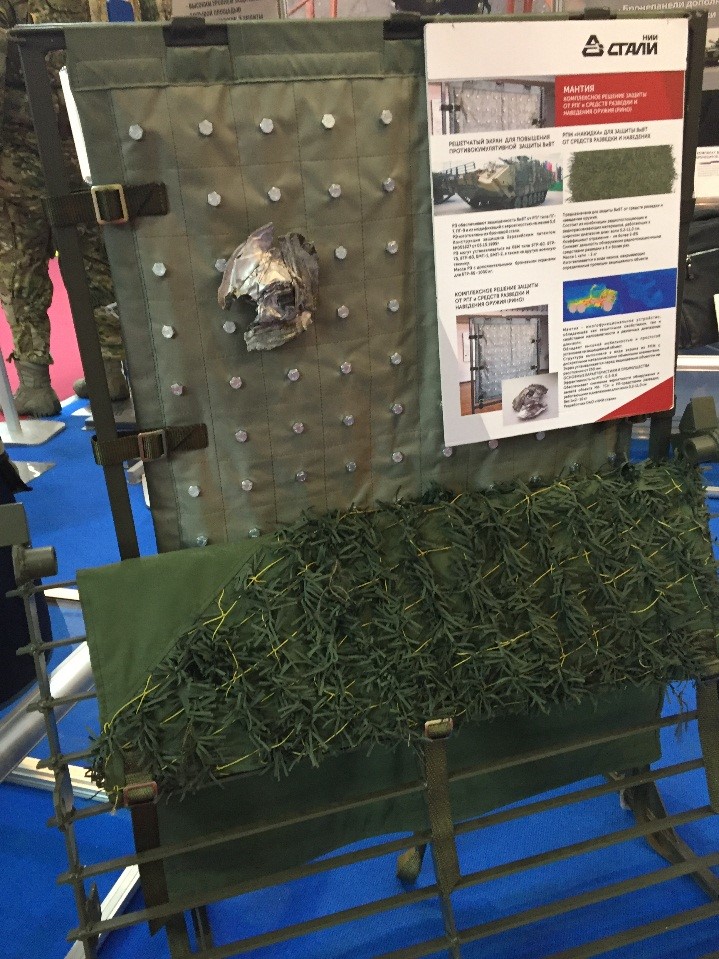

Маскировочная сеть с РПМ от VOP на Т-72М4CZ
https://twitter.com/TheDeadDistrict/sta … 1573326848
http://forumuploads.ru/uploads/000a/e3/16/79/60193.jpg
http://forumuploads.ru/uploads/000a/e3/16/79/22462.jpg

448

Такая была идея -
Показана возможность использования танкового ИК-прожектора для защиты от ПТУР с координаторами, осуществляющими пеленгацию ракеты по ИК-излучению.
Предлагается совершенствование ИК-прожектора за счет придания ему адаптивных свойств, обеспечивающих автоматическое включение и подстраивание на частоту ра­боты трассера атакующих ПТУР.

Для дальнейшей эффек­тивности помехи при сохране­нии энергетических затрат и обеспечении скрытности дей­ствия прожектора можно ис­пользовать возможность автоматической подстройки на ре­жим работы трассера атакую­щей ПТУР, в частности на частоту модуляции его излу­чения. Принцип работы такого адаптивного прожек­тора основан на приеме сиг­нала трассера, отраженного от окружающего фона и оптики фотоприемной части координа­тора, измерении частоты вос­принимаемого сигнала и кратковременном (полет ракеты на максимальную дальность) излучении помехового сигнала. В сос­тав прожектора должны входить фотоприемный блок, устройство обработки информации, управля­емый модулятор и излучатель.

ИСПОЛЬЗОВАНИЕ ТАНКОВОГО ИК-ПРОЖЕКТОРА ДЛЯ ЗАШИТЫ ОТ ПТУР
http://btvt.info/5library/vbtt_1991_01_shtora.htm
(Вестник бронетанковой техники, №1, 1991)

449

Andrei_bt написал(а):

И что сказать хотите?

Подпись автора

    ----------------
    http://btvt.info
    http://btvt.narod.ru
    https://www.facebook.com/andrei.btvt

Хрень несёте. Это если машина долго стояла на солнцепёке, то МОЖЕТ быть и повышается пожароопасность. Если движется, то разницы нет, где это происходит.

450

Meskiukas написал(а):

Хрень несёте. Это если машина долго стояла на солнцепёке, то МОЖЕТ быть и повышается пожароопасность. Если движется, то разницы нет, где это происходит.


У статьи есть авторы, среди них меня нет, опубликуйте исследование на данную тему из источников аналогичного уровня которое подтверждало бы ваши слова. А ваше личное мнение не интересно.
