Бронетехника Харькова 9

Сообщений 181 страница 210 из 417

181

Тай.
http://sd.uploads.ru/t/DcE9u.jpg http://s8.uploads.ru/t/tlw9f.jpg http://s3.uploads.ru/t/8GFeI.jpg http://s7.uploads.ru/t/S57oR.jpg

182

Хватит, оскорблять друг-друга! Еще пара подобных сообщений, я тему снесу вообще!

183

http://s5.uploads.ru/8ncK7.jpg

184

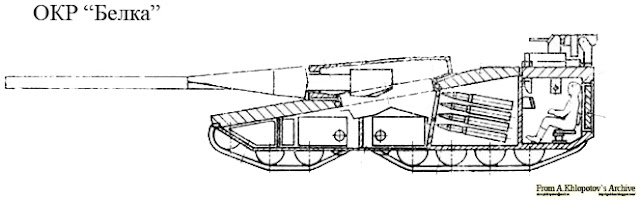

Главными особенностями танка были:
- экипаж состоящий из двух человек – командира-стрелка и механика-водителя. Сокращение экипажа до двух человек и размещение их в компактной, хорошо защищенной капсуле. В зависимости от конкретной компоновки это дает экономию объема до 1,2 м3.
- применение гидропневматической подвески. Поми­мо решения основной задачи - повышение средних скоростей за счет улучшения показателя плавности хода она  дает возможность управлять клиренсом танка, что повышает проходимость и живучесть в бою. Кроме того, управляемая гидропневматическая подвеска за счет изменения дифферента машины позволяет увеличить углы наведения пушки в вертикальной плоскости.
- Создание специальной бронированной заправочно-загрузочная машина (БЗЗМ), способной сопровождать танк в одной с ним ко­лонне, преодолевать естественные и искусственные препятствия, проходить зараженные участки местности, функционировать в условиях применения ядерного оружия.

http://btvt.info/2futureprojects/490.files/image009.jpg

http://btvt.info/2futureprojects/490.htm

185

На заре танковой эры никто не мог представить танк с экипажем четыре или пять человек, в те времена никак не могли обойтись без дюжины. Но эти времена давно забыты.

Рено FT уже тогда был, и всего пара человек екипажа 8-)

Верно что ето поздний вариант 490го?

+

http://btvt.info/4ourarticles/110/9-4.jpg

Для нейтрализации вы­соких давлений, возникающих в случае детонации зарядов, в крыше отсека корпусного и в днище отсека башенного автомата заряжания предусмотрены «вышибные пластины»

Тут нет оепечатки-вышибные панели в крыше ниши и днище корпуса?
Касательно АП, не она изображена на макете?

+

http://btvt.info/2futureprojects/490.files/image010.jpg

186

Верно что ето поздний вариант 490го?


нет.

Тут нет оепечатки-вышибные панели в крыше ниши и днище корпуса?
Касательно АП, не она изображена на макете?


нет, в днище корпуса, и в крыше )
Оно там снималось для корпусного автомата. И в крыше башне, и не только, так как там полную площадь крыши нельзя было использовать - установка РЛС.

187

Andrei_bt написал(а):

нет.

Ранний получается.

Andrei_bt написал(а):

нет, в днище корпуса, и в крыше )
Оно там снималось для корпусного автомата. И в крыше башне, и не только, так как там полную площадь крыши нельзя было использовать - установка РЛС.

Т.е. и в крыше, и в днище корпуса и ниши?

188

Blitz. написал(а):

Ранний получается.

Т.е. и в крыше, и в днище корпуса и ниши?


Он с призмами. Потом были планы по свето-волоконным системам.

Да, но начиная с вроде 3-го варианта компоновки.

189

Andrei_bt написал(а):

Он с призмами. Потом были планы по свето-волоконным системам.

А самого позднего, что для работы с БЗЗМ делался нет макета?

190

Blitz. написал(а):

А самого позднего, что для работы с БЗЗМ делался нет макета?


БЗЗМ не имеет прямого отношения к раннему или "позднему" (делался для варианта 2), замена АЗ как на картинке была затеей красивой но сложно реализуемой (все механизмы АЗ нужно было внутри съемного модуля компоновать, "стыковка" их не оправдалась при размещении механизмов в самом танке).
  Без такой штуки сама суть применения танков с защитой от радиации 20-50 и грузовика - 0 смотрится плохо. Были другие варианты, хотя на западе занимались тем же.

Отредактировано Andrei_bt (2018-10-02 02:12:34)

191

"Танк изначально проектировался с учетом установки КАЗ создававшейся по теме «Штандарт». На втором варианте мортиры КАЗ устанавливалась по периметру корпуса на надгусеничных полках по шесть с каждого борта. Обеспечивалась защита по азимуту ± 150°. От боеприпасов атакующих сверху танк защищали 6 мортир установленных в бортовых нишах на кормовой части бортов башни (по 3 на каждый борт башни). На третьем варианте компоновке схема установки КАЗ была изменена. Для защиты бортовой и верхней проекции использованы мортиры с защитными зарядами меньших габаритов предназначенные, прежде всего ,для перехвата ПТРУ и РПГ. "

Что-то "армата" вспоминается. Уж очень много у неё "дымовых" гранатометов, половина смотрит строго вверх, половина на поворотных платформах.

Отредактировано Финикийский_торговец (2018-10-02 02:27:17)

192

половина на поворотных платформах.


Так и хотели, частично. Проблема в электрических двигателях (система охлаждения двигателя, приводы АЗ), не обеспечивающих нужное быстродействие.  Да и учитывая всю эту ситуацию с ТВП все это, конечно, альтернативная почти история (что бы было если бы не...). Тот же "ноктюрн" (примитивный) не заработал до ... да и вообще не вышло.

193

В тексте предложение обрывается:

На последующих вариантах был предложен вариант двухпоточного автомата заряжания с выстрелами раздельного заряжания. Снаряд и заряд размещались в  Автомат имел электрическую дублирующую систему.

UPD:
имею в виду - то что после "Снаряд и заряд размещались в" дальше следующее предложение начинается со слов "Автомат имел", и мысль о том В ЧЁМ снаряд и заряд размещались тут не раскрывается.

Отредактировано skylancer-3441 (2018-10-02 02:55:55)

194

skylancer-3441 написал(а):

В тексте предложение обрывается:


В тексте указаны "намеки" из ВБТТ.
С целью повышения надежности систем вооружения, в особенности в условиях боевого применения танков, целесообразно отказаться от ручных механических дублирующих систем приво­да горизонтального наведения и автомата заря­жания, заменив их дублирующим электрическим приводом и предусмотрев для этого специальную автономную систему электропитания на базе вспо­могательной силовой установки.
Не знаю, думаю не все с ним согласились.
Сам материал http://btvt.info/5library/vbtt_1985_06_avtomat.htmъ
К этому придут... со временем )

195

Andrei_bt написал(а):

БЗЗМ не имеет прямого отношения к раннему или "позднему" (делался для варианта 2), замена АЗ как на картинке была затеей красивой но сложно реализуемой (все механизмы АЗ нужно было внутри съемного модуля компоновать, "стыковка" их не оправдалась при размещении механизмов в самом танке).
  Без такой штуки сама суть применения танков с защитой от радиации 20-50 и грузовика - 0 смотрится плохо. Были другие варианты, хотя на западе занимались тем же.

Ясно, спс.

196

http://btvt.info/2futureprojects/490a.htm

Вооружение состояло из 125 мм пушки повышенного могущества. Механизированная укладка занимала правую часть боевого отделения. Выстрелы размещались горизонтально в 5 рядов. Экипаж был отделен от элементов механизма заряжания перегородкой.
...
Решений по изоляции боекомплекта от экипажа, как на проекте  Объект 490 «Тополь» на «490А» не было.

Можно подброней насчет отсутвия решений по изоляции БК-было меньше вышибных панелей? И нельзя подробней описать АЗ об 490А, заодно сколько в нем снарядов было, упоминалось как-то 35.

197

Blitz. написал(а):

http://btvt.info/2futureprojects/490a.htm

Можно подброней насчет отсутвия решений по изоляции БК-было меньше вышибных панелей? И нельзя подробней описать АЗ об 490А, заодно сколько в нем снарядов было, упоминалось как-то 35.


Написано - не было.

198

упоминалось как-то 35.


Я насчитал тоже 35

199

Andrei_bt написал(а):

Blitz. написал(а):

    http://btvt.info/2futureprojects/490a.htm

    Можно подброней насчет отсутвия решений по изоляции БК-было меньше вышибных панелей?

Написано - не было.


Скорее всего и в Ноте не было, не представляю, как можно изолировать барабаны.

200

stashandr написал(а):

Скорее всего и в Ноте не было, не представляю, как можно изолировать барабаны.


Не спорю. Сложно.
Ну, например, вышибные пластины в бортах...

201

http://btvt.info/2futureprojects/490a.htm

http://btvt.info/2futureprojects/490a.files/image003.jpg
http://btvt.info/2futureprojects/490a.files/image004.jpg
Деревянный макет танка «Объект 490А», 1:10.

Из этих двух картинок, которые имеют встроенные мёртвые выдающие 404 ссылки - http://btvt.info/2futureprojects/90a4s.jpg и http://btvt.info/2futureprojects/90a3s.jpg соответственно -
нижняя картинка всё же доступна в другой статье (которая на английском, о 490) в большем разрешении - http://btvt.info/7english/490_eng.files/image001.jpg
Может и верхняя тоже где-то есть тоже в большем разрешении?

/Ещё отдельное наблюдение. Первая картинка в статье http://btvt.info/2futureprojects/490a.f … age001.jpg - большого разрешения но при том обрезана по высоте потеряв большую часть торчащих антенн, а превью статьи показывающее то же фото-  http://btvt.info/img/_490a.jpg - маленького разрешения, но антенны гораздо длиннее, а ещё оттенки совсем другие/

Отредактировано skylancer-3441 (2018-10-11 21:56:44)

202

А по толщине бортов 490А есть информация Андрей? Где-то попадалось, что они толще чем на Молоте были.

203

Andrei_bt написал(а):

Написано - не было.

Т.е. вышибных панелей вовсе не было, или был только в крышу?

stashandr написал(а):

не представляю, как можно изолировать барабаны.

В днище минимум.

Andrei_bt написал(а):

Я насчитал тоже 35

Спс.

204

Blitz. написал(а):

stashandr написал(а):

    не представляю, как можно изолировать барабаны.

В днище минимум.

Речь не о вышибных панелях, а от том, как у об. 477А1 изолировать барабаны от экипажа.
Видимо, никак.

205

Сокурсник позвал на выставку посмотреть на модернизированные прицелы производства его предприятия.
Сходил http://armor.kiev.ua/Tanks/Modern/20181011/

Приборы наблюдения и прицелы полностью в штатных корпусах старых прицелов. Сделано так с целью, чтобы сразу можно было ставить на штатные места линейных танков без каких-либо изменений и доработок.

Тепловизор механика-водителя.
http://armor.kiev.ua/Tanks/Modern/20181011/026.jpg
http://armor.kiev.ua/Tanks/Modern/20181011/027.jpg
http://armor.kiev.ua/Tanks/Modern/20181011/028.jpg

Тепловизионные прицелы.
http://armor.kiev.ua/Tanks/Modern/20181011/031.jpg
http://armor.kiev.ua/Tanks/Modern/20181011/032.jpg
http://armor.kiev.ua/Tanks/Modern/20181011/033.jpg
http://armor.kiev.ua/Tanks/Modern/20181011/034.jpg
http://armor.kiev.ua/Tanks/Modern/20181011/035.jpg
http://armor.kiev.ua/Tanks/Modern/20181011/036.jpg
http://armor.kiev.ua/Tanks/Modern/20181011/038.jpg

206

stashandr написал(а):

а от том, как у об. 477А1 изолировать барабаны от экипажа

Как раз наименьшая из проблем-поставить изолированные переборки проще простого.

207

armor.kiev.ua написал(а):

Приборы наблюдения и прицелы полностью в штатных корпусах старых прицелов


Спасибо за фото. А известно какие тепловизионные матрицы (разрешение, производитель) используются ? Используются только микроболометры ? И нет ли у вас фото табличек/плакатов с характеристиками или может быть каталога ?

208

Blitz. написал(а):

Как раз наименьшая из проблем-поставить изолированные переборки проще простого.

и как после этого АЗ будет работать?

209

Blitz. написал(а):

stashandr написал(а):

    а от том, как у об. 477А1 изолировать барабаны от экипажа

Как раз наименьшая из проблем-поставить изолированные переборки проще простого.

Наоборот - барабаны нужно вращать, снаряды перемещать из пополняющих в расходный.
Это и объемы, и масса для приводов. Кроме того, придется закрывать торцы барабанов. Как при этом осуществлять передачу снарядов? Никак.

210

stashandr написал(а):

Наоборот - барабаны нужно вращать, снаряды перемещать из пополняющих в расходный.
Это и объемы, и масса для приводов. Кроме того, придется закрывать торцы барабанов. Как при этом осуществлять передачу снарядов? Никак.


В торцевых стенках можно сделать открывающиеся лючки.
