Патент № RU201916 "Инфракрасная система с тремя полями зрения" от ГИПО. Публикация, pdf.

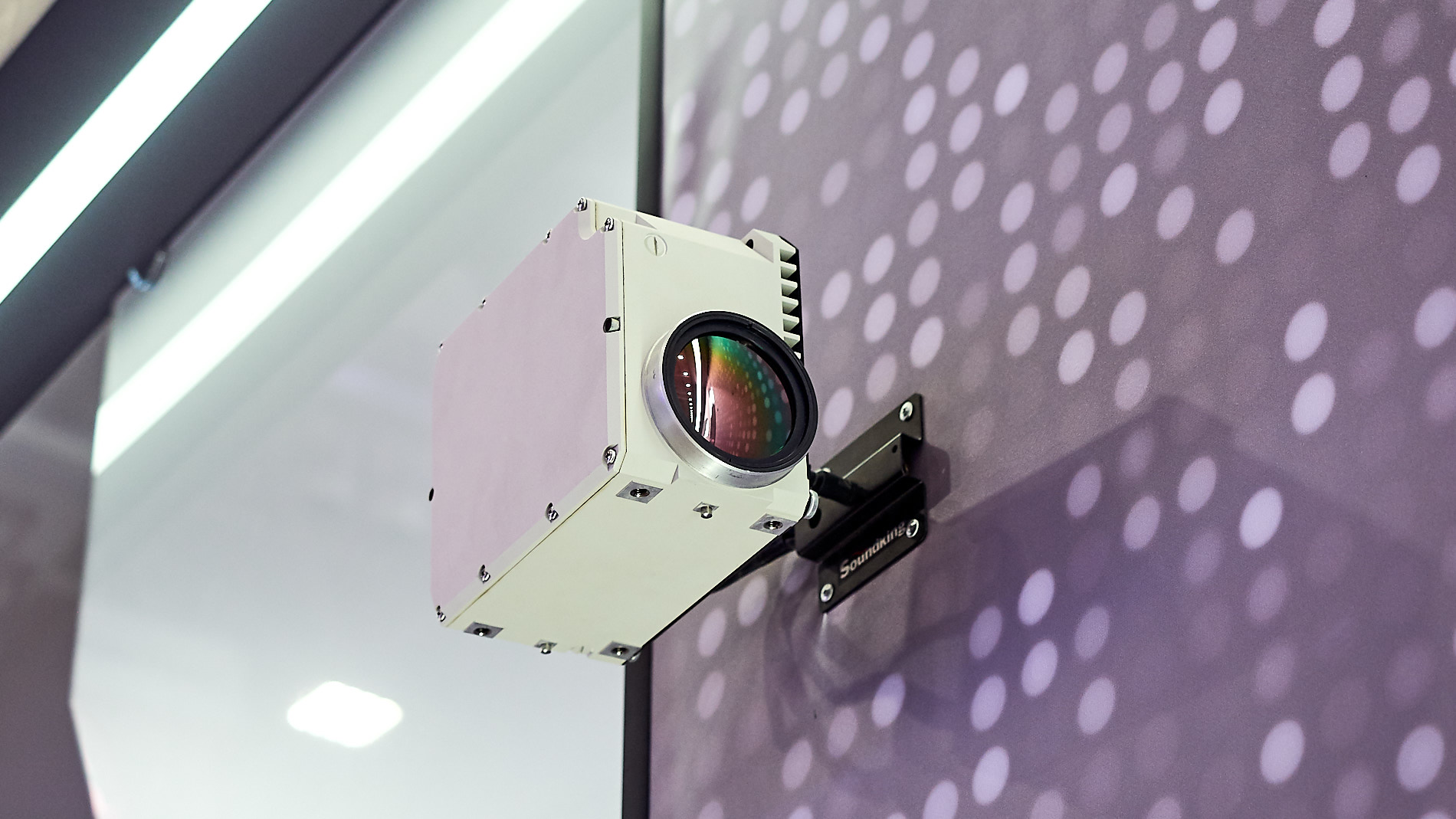

Объектив для тепловизионной камеры с охлаждаемой длинноволновой "матрицей" разрешением 640х512.
Прицелы и СУО
Сообщений 781 страница 810 из 1000
Поделиться7812021-02-18 01:27:11
Поделиться7822021-02-24 23:08:53
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:32:28
Поделиться7832021-02-24 23:11:59
Интересно, что из себя представляет картинка через такое
Поделиться7842021-02-25 17:28:20
- ветеран
- Откуда: Москва
- Зарегистрирован: 2015-02-14
- Приглашений: 0
- Сообщений: 1213
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 60 [1963-09-21]
- Провел на форуме:
10 дней 20 часов - Последний визит:
2023-01-01 21:18:26
Blitz. написал(а):
Прицел-дублер с опотовлокном
Как на тройке.
Поделиться7852021-02-26 16:52:49
- старожил
- Откуда: Москва
- Зарегистрирован: 2018-10-26
- Приглашений: 0
- Сообщений: 920
- Уважение: [+0/-0]
- Позитив: [+0/-2]
- Пол: Мужской
- Возраст: 34 [1989-08-17]
- Провел на форуме:
11 дней 5 часов - Последний визит:
2024-04-17 08:48:54
Техническое описание прицела 1Г46 собрали на нашей форуме. Все, что удалось найти в сети.
Поделиться7862021-02-27 00:34:31
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:32:28
Хороший разбор, спасибо.
Поделиться7882021-03-31 21:52:50
Рекламный ролик стабилизатора 2Э58 - здесь. По наводке Wiedzmin.
Поделиться7892021-04-13 22:37:55

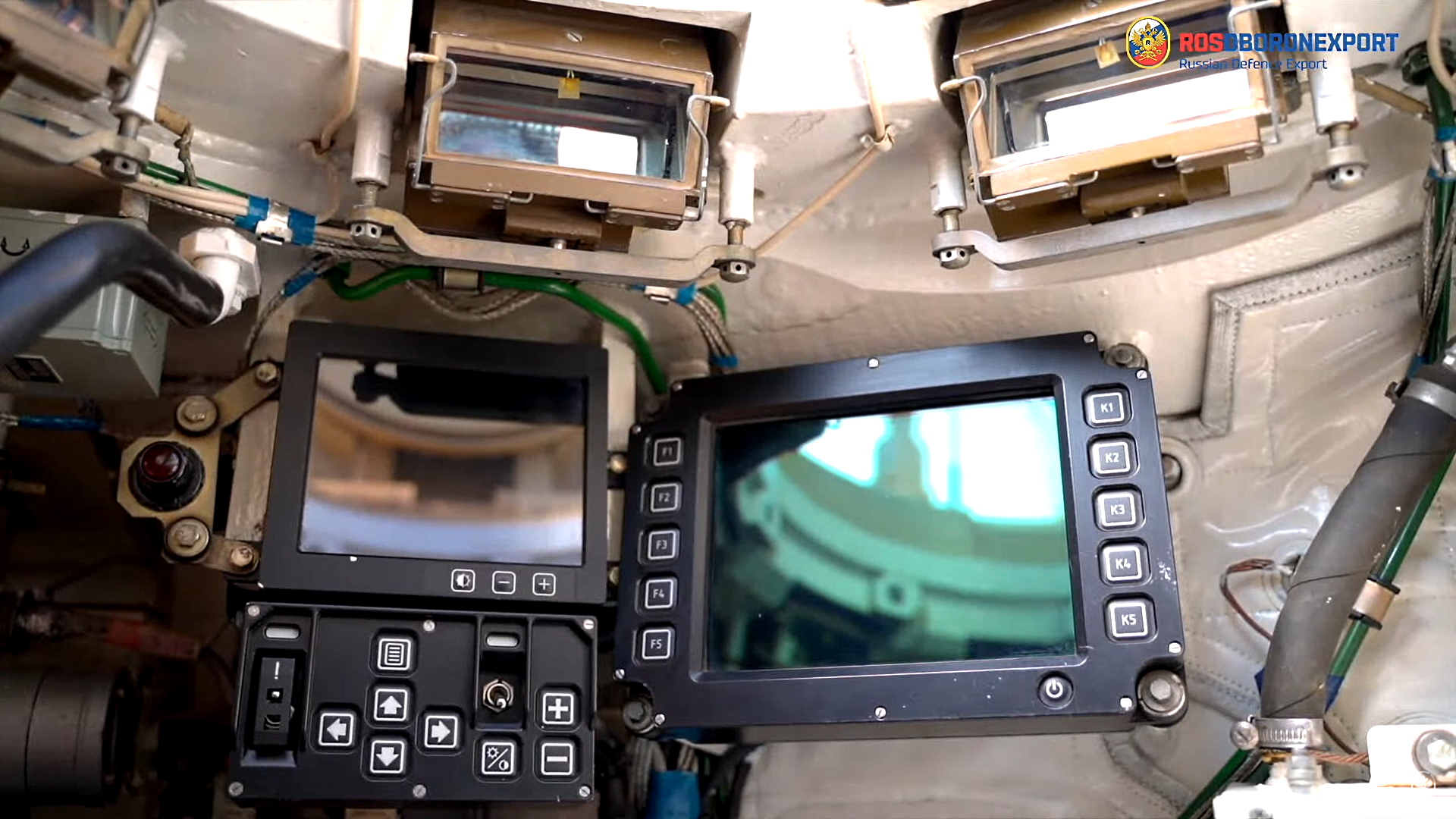

"День инноваций Министерства обороны Российской Федерации," технополис «ЭРА», г. Анапа. Фото и скрины отсюда, отсюда и отсюда. Еще пара ссылок про это мероприятие - раз, два. И большой фоторепортаж с маленькими фото - здесь.
Это что-то новое ? ВОМЗ, стабилизированный прицел-дальномер многоканальный (СПДМ).
CATHERINE-FC или "копия" от НПП Александр ? Обозвана "Тепловизионная прицельная система высокого разрешения".

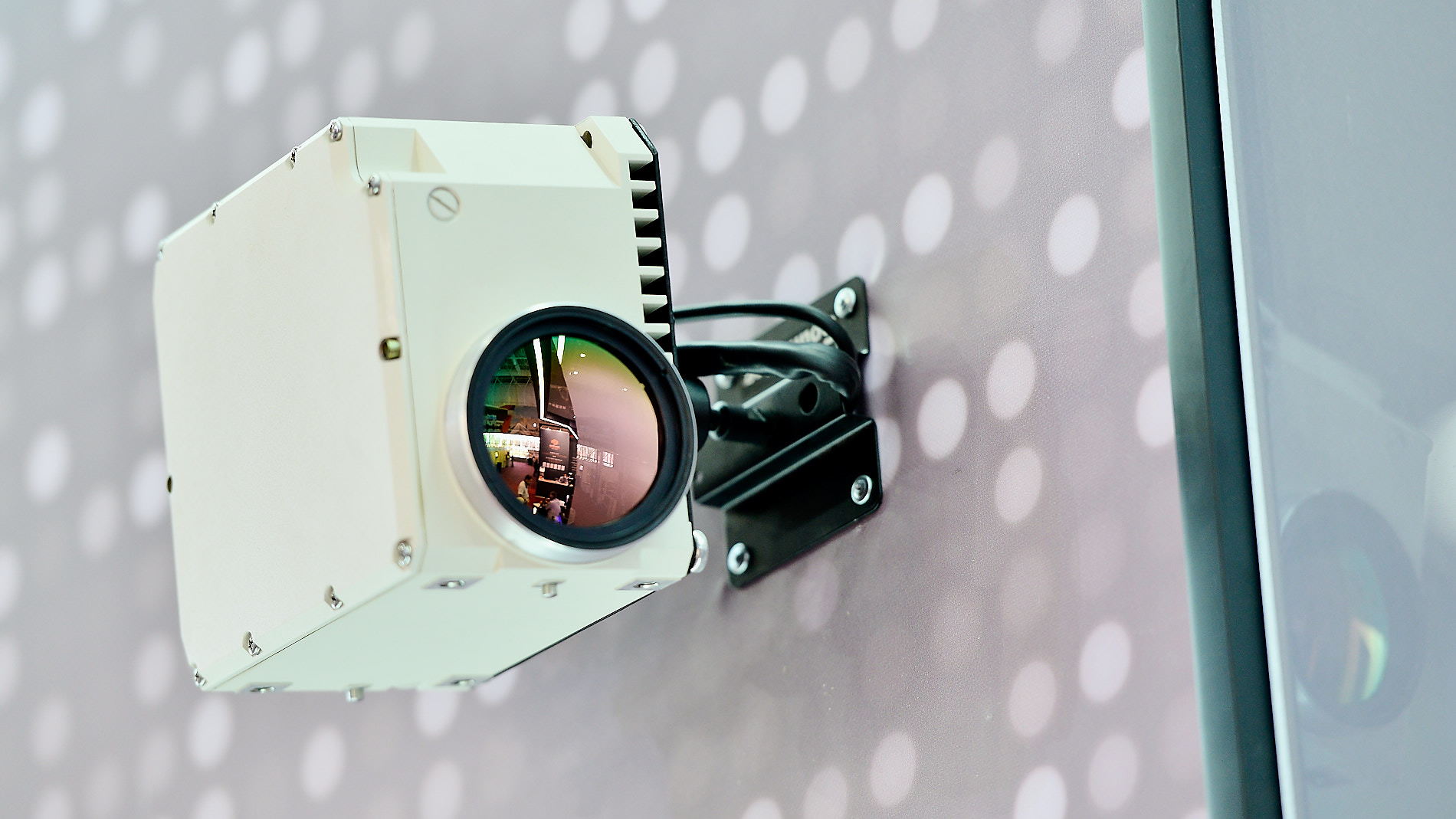

Камера от НПП Александр
Цифровая система управления огнем СУО БМП "Витязь".
Отредактировано tankoff (2021-04-13 22:48:43)
Поделиться7902021-05-23 19:31:41
TПН-4 MбT (для Т-84):
Поделиться7912021-06-03 20:43:14

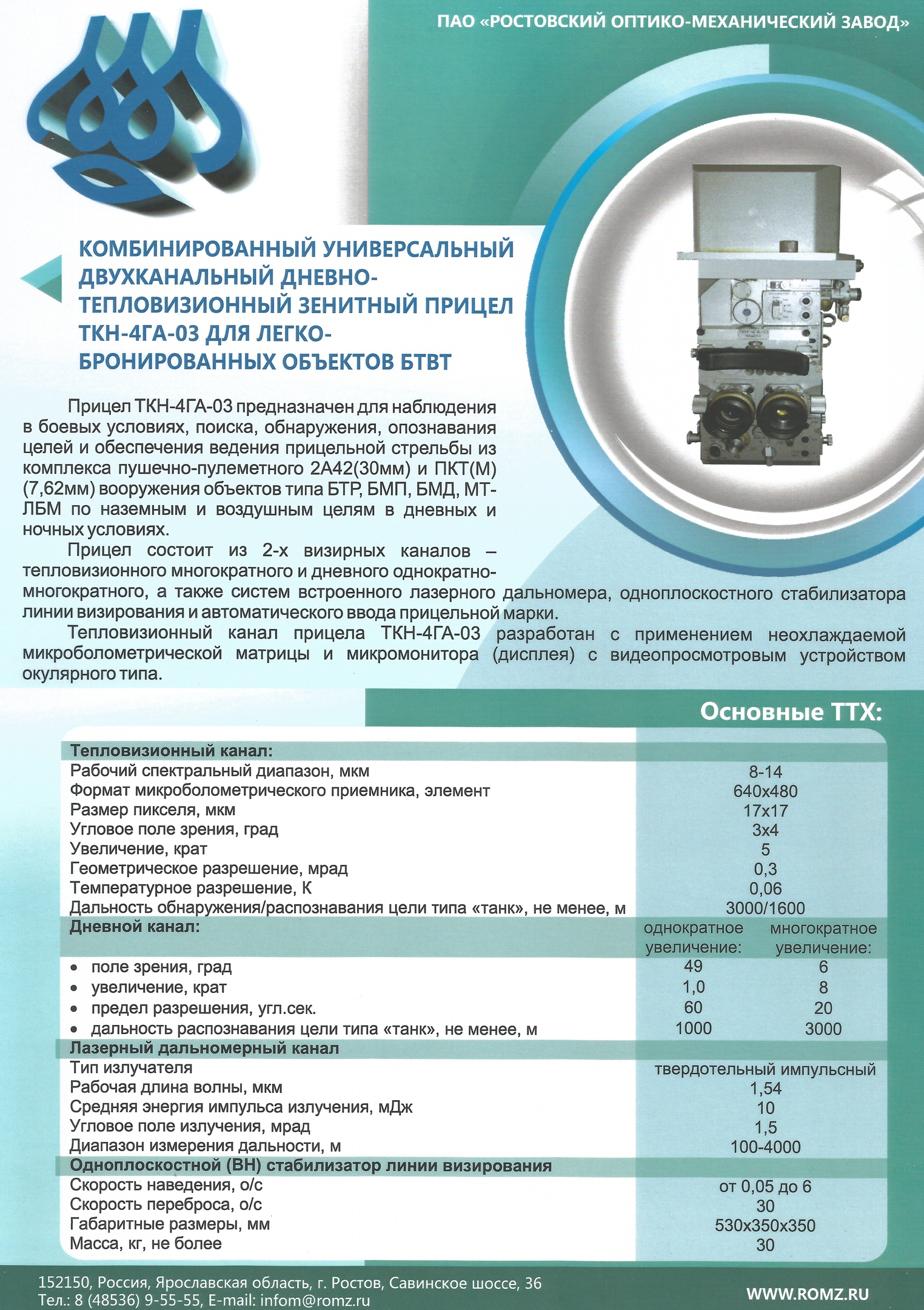

Газета "Объектив" от РОМЗ за 2019 год
Можно сказать, что выпуск полностью посвящен освоению ТКН-4ГА-03. Заказ на 2019 - 60 прицелов, на 2020 - 70. Немного, но с другой стороны - они только начали. Из интересного: работа совместно с НПО Прибор (ну тут понятно, 30мм снаряды) и НПО Базальт (а вот у них что, гранаты для АГС?) Также интересно, что за 5 потребителей помимо Арзамаса? Ну и еще интересно, а че там с КДУ.
Поделиться7922021-06-03 21:53:22
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:32:28
Штепсель написал(а):
НПО Базальт (а вот у них что, гранаты для АГС?)
Дык речь о различных приборах, для Базальта прицелы подойдут и не только.
Штепсель написал(а):
Также интересно, что за 5 потребителей помимо Арзамаса? Ну и еще интересно, а че там с КДУ.
БТРЗ и другие производители БТВТ куда можно прицел с той же башней и ли другой поставить, н-п Муромтепловоз и Камаз.
Занят что о независимой стаблизации говориться в обших чертах, в ТТХ указана только вертикальная, но периодически мелкает чут ли не вся.
Поделиться7932021-06-03 22:14:40
Blitz. написал(а):
Штепсель написал(а):
НПО Базальт (а вот у них что, гранаты для АГС?)
Дык речь о различных приборах, для Базальта прицелы подойдут и не только.
А ну да, че-то я воспринял так, будто это все про ткн4) Хотя были же публикации, что на очереди создание кду для агс
Blitz. написал(а):
Штепсель написал(а):
Также интересно, что за 5 потребителей помимо Арзамаса? Ну и еще интересно, а че там с КДУ.
БТРЗ и другие производители БТВТ куда можно прицел с той же башней и ли другой поставить, н-п Муромтепловоз и Камаз.
Занят что о независимой стаблизации говориться в обших чертах, в ТТХ указана только вертикальная, но периодически мелкает чут ли не вся.
У гурхана вроде назывались Нижний Новгород, Арзамас и Муром.
А что даст горизонтальная стабилизация прибору, который намертво прибит к боевому модулю? Да и потом, вроде горизонталка реализована в самом модуле, а уже через это, получается, и в самом прицеле, или я не так что-то понимаю?
Хотя, может она там как лазерный дальномер до этого: вроде и не всегда упоминается, но стоит (например, можно найти подробное описание того, как его туда вставили). Или та же КДУ, Описание на сайте РОМЗ нам ненавязчиво намекает, что она там есть, но тоже прямо не указана. Кстати, а не делает ли возможным такой прицел сделать дпу для танков с тпв и лд в составе ПНК-4?
Поделиться7942021-06-03 22:36:17
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:32:28
Штепсель написал(а):
А что даст горизонтальная стабилизация прибору, который намертво прибит к боевому модулю?
Аналогично другим прицелас с горизонтальной независимой стаблизацией-большая точность работы.
Штепсель написал(а):
Хотя, может она там как лазерный дальномер
В ТТХ прибора всегда упоминаеться
Штепсель написал(а):
Кстати, а не делает ли возможным такой прицел сделать дпу для танков с тпв и лд в составе ПНК-4?
Агат-МДТ ж.
Поделиться7952021-06-03 23:23:51
Blitz. написал(а):
Штепсель написал(а):
Хотя, может она там как лазерный дальномер
В ТТХ прибора всегда упоминаеться
Отнюдь, по ссылке на РОМЗ ЛД не указан. Они вообще, где-то указывают, а где-то нет. Так и КДУ. Кстати, был же еще 03М, он случаем не тот ли, удешевленный на 2 млн за штуку?
Blitz. написал(а):
Штепсель написал(а):
Кстати, а не делает ли возможным такой прицел сделать дпу для танков с тпв и лд в составе ПНК-4?
Агат-МДТ ж.
О как, все уже есть. Ндаа, похоже не судьба Б3 хотя бы эрзацем панорамы обзавестись.
Отредактировано Штепсель (2021-06-03 23:24:16)
Поделиться7962021-06-03 23:54:59
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:32:28
Штепсель написал(а):
Отнюдь, по ссылке на РОМЗ ЛД не указан.
Проспект с выствки точнее данных с сайта РОМЗ, которые гуляют и противоречат сами себе.
Поделиться7972021-06-04 00:03:51
Blitz. написал(а):
Штепсель написал(а):
Отнюдь, по ссылке на РОМЗ ЛД не указан.
Проспект с выствки точнее данных с сайта РОМЗ, которые гуляют и противоречат сами себе.
Да не больно-то и противоречат, скорее акценты смещаются.
Поделиться7982021-06-04 00:18:36
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:32:28
Штепсель написал(а):
Да не больно-то и противоречат, скорее акценты смещаются.
Не договариют о давно светившихся на выставках прицелах, пишут одно, в другом месте другое. Может индекс остаёться при смене комплектации изделия, на сайте устаревшая информация в таком случае.
Поделиться7992021-06-04 00:40:11
Blitz. написал(а):
Не договариют о давно светившихся на выставках прицелах, пишут одно, в другом месте другое.
Вот-вот, одно недоговорили, зато указали другое и наоборот.
Blitz. написал(а):
Может индекс остаёться при смене комплектации изделия, на сайте устаревшая информация в таком случае.
В таком случае получается, что сведения вновь стали актуальны) Хотя в отсутствии снарядов это все не имеет значения(
Отредактировано Штепсель (2021-06-04 00:41:49)
Поделиться8002021-06-04 00:47:07
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:32:28
Штепсель написал(а):
Вот-вот, одно недоговорили, зато указали другое и наоборот.
Потом вышел проспект, и не один-все стало на свои места. Таже заводская газета тоже указывает наличие ЛД.
Штепсель написал(а):
В таком случае получается, что сведения вновь стали актуальны)
Они давно не актуальны
Поделиться8012021-06-04 10:00:59
Blitz. написал(а):
Потом вышел проспект, и не один-все стало на свои места. Таже заводская газета тоже указывает наличие ЛД.
Та ни, ЛД упоминался еше в самых ранних публикациях, до 2019. Скорее посчитали ТПВ интереснее для публикации, а ЛД они и в 01 и в 02 уже втыкали.
Blitz. написал(а):
Они давно не актуальны
Актуальны-актуальны. Снарядов только нет, где-то попадалась инфа, что приборовцы в 2019 в этом направлении что-то ковырялись и тишина.
Поделиться8022021-06-04 21:18:56
- старожил
- Откуда: Москва
- Зарегистрирован: 2018-10-26
- Приглашений: 0
- Сообщений: 920
- Уважение: [+0/-0]
- Позитив: [+0/-2]
- Пол: Мужской
- Возраст: 34 [1989-08-17]
- Провел на форуме:
11 дней 5 часов - Последний визит:
2024-04-17 08:48:54
Штепсель написал(а):
Отнюдь, по ссылке на РОМЗ ЛД не указан. Они вообще, где-то указывают, а где-то нет.
Зависит от комплектации. ЛД в наше время не роскошь, поэтому по желанию заказчикам могут установить или не устанавливать.
Поделиться8032021-06-04 22:58:52
Здравствуйте ув.сообщество.

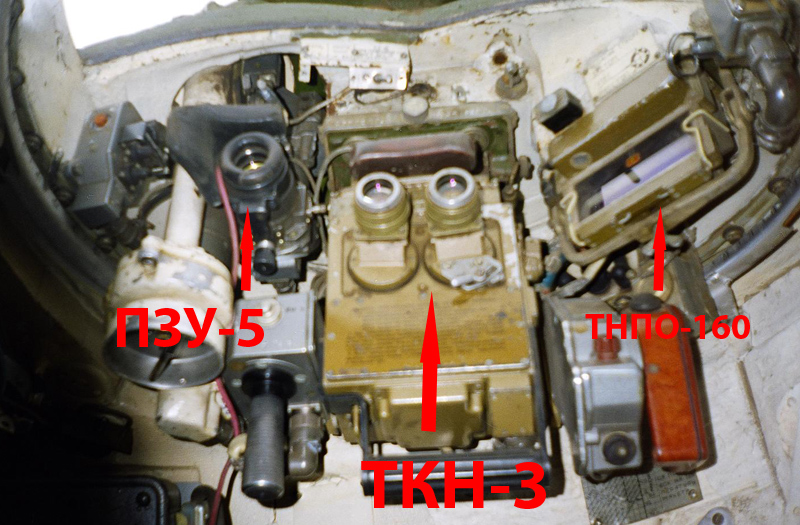

Известно, что на танке Т-72Б в качестве прибора наблюдения командира использовался ТКН-3.
Для поворота прицела использовалась мускульная сила командира, поворачивающего ком.башенку, где был смонтирован прибор.
- Как обстояли дела с поворотом ПНК у Т-64Б (там, вроде как, стоял тот же ТКН-3)?
- Тот же вопрос по Т-80У, оснащенного более совершенным ТКН-4, а так же Т-72БУ, Т-90А.
На фото нет "рожек" как на ТКН-3.
Поворот осуществляется электроприводами?
Поделиться8042021-06-04 23:01:34
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:32:28
Штепсель написал(а):
ЛД упоминался еше в самых ранних публикациях, до 2019. Скорее посчитали ТПВ интереснее для публикации, а ЛД они и в 01 и в 02 уже втыкали.
Сначала был канал лазерного подрыва, как и сейчас на сайте, потом с некоторого момента стал фигурировать ЛД.
Штепсель написал(а):
Актуальны-актуальны.
Актуально что в проспектах идет и последних новостях, остальное уже все
Peacemaker написал(а):
Поворот осуществляется электроприводами?
На Т-64А/Б с ЗПУ и Т-80У так, с помощью рукояток на первом (левая крутиться вокруг оси-управление по горизонтали, правая отвечает за вертикальное наведение), и кнюпеля аналогичном Агату с ЗПУ на втором.
Отредактировано Blitz. (2021-06-04 23:07:33)
Поделиться8052021-06-04 23:34:19
Blitz. написал(а):
Сначала был канал лазерного подрыва, как и сейчас на сайте, потом с некоторого момента стал фигурировать ЛД.
Актуально что в проспектах идет и последних новостях, остальное уже все
На Т-64А/Б с ЗПУ и Т-80У так, с помощью рукояток на первом (левая крутиться вокруг оси-управление по горизонтали, правая отвечает за вертикальное наведение), и кнюпеля аналогичном Агату с ЗПУ на втором.
Отредактировано Blitz. (Сегодня 23:07:33)
Благодарю!
Поделиться8062021-06-05 14:47:08
Blitz. написал(а):
Штепсель написал(а):
ЛД упоминался еше в самых ранних публикациях, до 2019. Скорее посчитали ТПВ интереснее для публикации, а ЛД они и в 01 и в 02 уже втыкали.
Сначала был канал лазерного подрыва, как и сейчас на сайте, потом с некоторого момента стал фигурировать ЛД.
ЛД применительно к 03 еще в публикациях 2014-2015 года попадается, с описанием как оно туда поставлено.
Blitz. написал(а):
Штепсель написал(а):
Актуальны-актуальны.
Актуально что в проспектах идет и последних новостях, остальное уже все
Ну и ладно, главное, чтоб на БТР с той же начинкой, что и в проспекте, стояло. Хотя учитывая, что демонстрировался некий вариант 03М, есть подозрения, что КДУ там отсутствует
POLIGON написал(а):
Штепсель написал(а):
Отнюдь, по ссылке на РОМЗ ЛД не указан. Они вообще, где-то указывают, а где-то нет.
Зависит от комплектации. ЛД в наше время не роскошь, поэтому по желанию заказчикам могут установить или не устанавливать.
Может и не роскошь, но с ним гораздо лучше, чем без)
Отредактировано Штепсель (2021-06-05 14:49:12)
Поделиться8072021-06-05 19:29:34
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:32:28
Штепсель написал(а):
Хотя учитывая, что демонстрировался некий вариант 03М, есть подозрения, что КДУ там отсутствует
Вполне вероятно.
Поделиться8082021-06-05 20:33:42
- старожил
- Откуда: Москва
- Зарегистрирован: 2018-10-26
- Приглашений: 0
- Сообщений: 920
- Уважение: [+0/-0]
- Позитив: [+0/-2]
- Пол: Мужской
- Возраст: 34 [1989-08-17]
- Провел на форуме:
11 дней 5 часов - Последний визит:
2024-04-17 08:48:54
Peacemaker написал(а):
- Как обстояли дела с поворотом ПНК у Т-64Б (там, вроде как, стоял тот же ТКН-3)?
ПНК - это прицельно-наблюдательный комплекс. В него входит система дубль, которой у Т-64Б нет. Поэтому на Т-64Б ПНК не ставили. Там стоит ТКН-3В (вроде бы) с приводом для поворота в ГП.
Peacemaker написал(а):
Тот же вопрос по Т-80У, оснащенного более совершенным ТКН-4
У Т-90У, а также Т-90 обр. 91-го года стоит ПНК-4С в состав которого входит ТКН-4С. Имеет привод поворота комбашни, а также систему дубль. У Т-90А более современная система. ПНК-4С стал - ТО1-КО4, а ТКН-4С стал - ПН-5, но суть не поменялась.
Peacemaker написал(а):
Т-72БУ
У Т-72БУ ничего не поменялось относительно прочих танков Т-72А/Б/БА/Б3.
Peacemaker написал(а):
осуществляется электроприводами
Одним приводом, который вращает башенку, а вместе с ней и ТКН с пулеметом ) Или по старинке мускульной силой в ручном режиме )
Поделиться8092021-08-13 22:38:24
- старожил
- Откуда: Москва
- Зарегистрирован: 2018-10-26
- Приглашений: 0
- Сообщений: 920
- Уважение: [+0/-0]
- Позитив: [+0/-2]
- Пол: Мужской
- Возраст: 34 [1989-08-17]
- Провел на форуме:
11 дней 5 часов - Последний визит:
2024-04-17 08:48:54
1А40-2М в одном из российских НИИ. Для СПРУТа
Поделиться8102021-08-26 15:23:14
ПНМ-Т на Т-90МС
