Система стабилизации головного зеркала (линии прицеливания) основных прицелов (Gunner’s Primary Sight (GPS)) M1 производства компании Kearfott.

Одноплоскостная Single-Axis LOS (Line-Of-Sight) Stabilization system для старых версий Abrams-а и двухплоскостная Dual-Axis Head Assembly (DAHA) для современных.

PDF
http://forumuploads.ru/uploads/000a/e3/16/2496/t952423.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t353066.jpg


PDF.
http://forumuploads.ru/uploads/000a/e3/16/2496/415026.png

Светлее

http://forumuploads.ru/uploads/000a/e3/16/2496/374972.png

http://forumuploads.ru/uploads/000a/e3/16/2496/t108861.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t579604.jpg


Small Dual-Axis Head Assembly (Small DAHA) разработанная для Expeditionary Fighting Vehicle (EFV) и применяемая сейчас под названием  Compact Modular Sight (CMS) Inertially Stabilized Line of
Sight (LOS) system на литоральных кораблях. PDF
http://forumuploads.ru/uploads/000a/e3/16/2496/124965.png

Светлее

http://forumuploads.ru/uploads/000a/e3/16/2496/411310.png

http://forumuploads.ru/uploads/000a/e3/16/2496/t875869.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t958925.jpg

722

Стабилизаторы дпя корейских танков компании Doosan Corporation Mottrol, pdf.

K1
http://forumuploads.ru/uploads/000a/e3/16/2496/t538606.jpg

K2
http://forumuploads.ru/uploads/000a/e3/16/2496/t372698.jpg

Эта же компания производит приводы и элементы подвески для БМП K21 и САУ K55 и K9.

Отредактировано tankoff (2020-06-26 02:16:42)

723

Стабилизатор для M1A1 (и(или) M1 ?), от Wiedzmin-а.

http://forumuploads.ru/uploads/000a/e3/16/2496/t635369.jpg

724

tankoff написал(а):

Стабилизатор для M1A1 (и(или) M1 ?), от Wiedzmin-а.

для M1A1, и прочего...

https://c.radikal.ru/c08/2006/aa/28f8803140f6.jpg

725

Прицел AN/VSG-2 от М60А3 TTS
http://forumuploads.ru/uploads/000a/e3/16/369/458908.jpg
http://forumuploads.ru/uploads/000a/e3/16/369/245134.png

via SH

ps монитор в 16 кг 8-)

Отредактировано Blitz. (2020-07-08 01:31:52)

726

Каталог 2020 г. Изюмского приборостроительного заводв - здесь, по наводке Andrei_bt.

http://forumuploads.ru/uploads/000a/e3/16/2496/t105413.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t257659.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t220104.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t332228.jpg

727

Американская система заднего обзора Rear View Sensor System (RVSS, другой, если не ошибаюсь, более ранний вариант названия - Driver’s Rear View Camera (DRVC)) для бронетехники (в основном). В продолжение - 1 и 2.
Камера для нее ставиться в нижнюю часть стандартной задней фары. Такая фара на Abrams-ы ставится справа, на Bradley-и слева, также она устанавливается на Stryker-ы, MRAP-ы и т. д..
Эта система производится BAE Systems под названием Check-6 (Проверь сзади, т. е. на 6 часов). С 2006 по 2013 года было произведено 40000 Check-6 в тепловизионном варианте и более 160000 с обычными цветными видеокамерами.
В Check-6 используется тепловизионная болометрическая камера разрешением 640Х480 (в ранних вариантах возможно использовались камера разрешением 320Х240). Тепловизионные болометрические камеры для BAE Systems фактически разрабатывает известная американская компания Fairchild Imaging (принадлежит BAE).

В патенте и на первом фото вариант без привода крышки камеры.
Патент US8754943B2 Method and apparatus for protecting troops.

http://forumuploads.ru/uploads/000a/e3/16/2496/t782077.png
http://forumuploads.ru/uploads/000a/e3/16/2496/t246306.png http://forumuploads.ru/uploads/000a/e3/16/2496/t975711.png
http://forumuploads.ru/uploads/000a/e3/16/2496/t993777.png http://forumuploads.ru/uploads/000a/e3/16/2496/t471119.png

http://forumuploads.ru/uploads/000a/e3/16/2496/907368.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/736601.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/604829.jpg

                                                                                                                                                                                                        Камера кажется отсутствует.
http://forumuploads.ru/uploads/000a/e3/16/2496/639867.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t518858.jpg

http://forumuploads.ru/uploads/000a/e3/16/2496/405144.jpg

http://forumuploads.ru/uploads/000a/e3/16/2496/t987610.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t793029.jpg

Отредактировано tankoff (2020-08-15 04:01:45)

728

Немного информации с Армии 2020. Часть первая.

Холдинг Швабе.
1. НПО Орион и Московский завод Сапфир.

МФТВ (модуль формирования тепловизионного видеосигнала) ФЭМ18М-03. "Наше все" на ближайшее время в военном тепловидении. Известные заказы выполнены, производство отработано.
К сожаление, пока в ФЭМ18М-03 используется китайская микрокриогенная машина SCI04R (копия машины известной израильской фирмы Ricor). Вроде бы планируется в недалеком будущем замена на российскую машину.
Идут работы по детектору такого же разрешения (640х512) длинноволнового диапазона. Мегапиксельный детектор будет не завтра.

http://forumuploads.ru/uploads/000a/e3/16/2496/t872568.jpg


Опытный образец - ФЭМ18 плюс новый блок обработки сигнала и объектив-трансфокатор 15 - 330 мм.

http://forumuploads.ru/uploads/000a/e3/16/2496/t581107.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t606167.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t619730.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t749537.jpg


2. Государственный институт прикладной оптики» (НПО ГИПО).

ТПВК-А, тепловизионный канал для Арматы. Внутри ФЭМ18. И новый канал ТПВК-А-PCS для, если не ошибаюсь, панорамы ПКП-Т, внутри тоже самое.

http://forumuploads.ru/uploads/000a/e3/16/2496/t784145.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t674631.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t354244.jpg

http://forumuploads.ru/uploads/000a/e3/16/2496/t517139.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t417799.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t115531.jpg

http://forumuploads.ru/uploads/000a/e3/16/2496/t813854.jpg


3. Красногорский завод имени С. А. Зверева.
Собственно ТПК-К. Про другие приборы завода позже.

http://forumuploads.ru/uploads/000a/e3/16/2496/t509306.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t755460.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t441372.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t706091.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t649602.jpg


Пеленг.

Тепловизионная камера Виктория-ТК. Аналог ТПК-К для Пеленга, делается малоизвестной московско-новгородской фирмой Квантово-оптические системы. Внутри опять же ФЭМ18.

http://forumuploads.ru/uploads/000a/e3/16/2496/t638034.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t903388.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t421893.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t450103.jpg

http://forumuploads.ru/uploads/000a/e3/16/2496/t655804.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t804096.jpg


ПНК (прицел наводчика комбинированный), новинка от Пеленга, установленный в БТР-82АТ.
Тепловизионный канал на китайской неохлаждаемой болометрической матрице.

http://forumuploads.ru/uploads/000a/e3/16/2496/t362576.jpg


ППК (прицел панорамный комбинированный).

http://forumuploads.ru/uploads/000a/e3/16/2496/t905574.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t730438.jpg


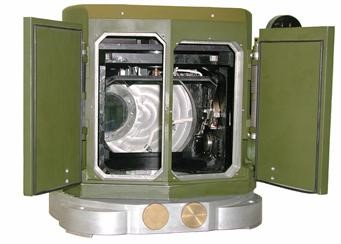

ПКП-МРО. Внутри Виктория-ТК.

http://forumuploads.ru/uploads/000a/e3/16/2496/t554693.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t706261.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t484379.jpg


Сакура, прицел панорамный комбинированный. Внутри также Виктория-ТК.

http://forumuploads.ru/uploads/000a/e3/16/2496/t532408.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t760270.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t571997.jpg


МОЭ, модуль оптико-электронный.

http://forumuploads.ru/uploads/000a/e3/16/2496/t680861.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t24116.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t586645.jpg

Отредактировано tankoff (2020-08-29 04:40:51)

729

tankoff
Спасибо за фотографии.

tankoff написал(а):

Известные заказы выполнены

Выполнены и заключены новые. Применяться она будет не только в БТТ, но и в ЗРК. КМЗ разработал два новых варианта Ирбиса. В одном из них используется ТПК-К.

tankoff написал(а):

Вроде бы планируется в недалеком будущем замена на российскую машину.

В опытных ТПВК-А использовалась МКС Ricor, в серийных МКС должна быть от МЗ Сапфир. В новой МФПУ (аналог Catherine MP MWIR), которую разрабатывает ИФП СО РАН, используется МКС от Астрон-а.

tankoff написал(а):

ТПВК-А, тепловизионный канал для Арматы. Внутри ФЭМ18.

Насколько это достоверно? В ТУ ТПВК-А указано ФУК25М. Орион уже сделал опытный образец 640х512 по аналогичной технологии (QWIP LWIR), но, как понимаю, серийно ориентировано ФУК25М.

Стенды Астрона и НПП Александр снимали? Про ТЕЦА.202162.001 удалось что-то узнать?

730

По поводу БТР-82АТ - по словам представителя с Армии на нынешнем варианте стоит отечественная матрица (ясен фиг ФЭМ18, кто ж ещё). Китай был поначалу, но модернизировали по заказу МО.

731

Большое спасибо!

tankoff написал(а):

"Наше все" на ближайшее время в военном тепловидении.

Нда. Все же была надежа на производство длинноволнового, хоть и так хорошо.

tankoff написал(а):

Идут работы по детектору такого же разрешения (640х512) длинноволнового диапазона.

Не говорили от чего так вышло, что сначала пустили в серию средневолновый. Заодно-о сроках ничего?

tankoff написал(а):

Собственно ТПК-К

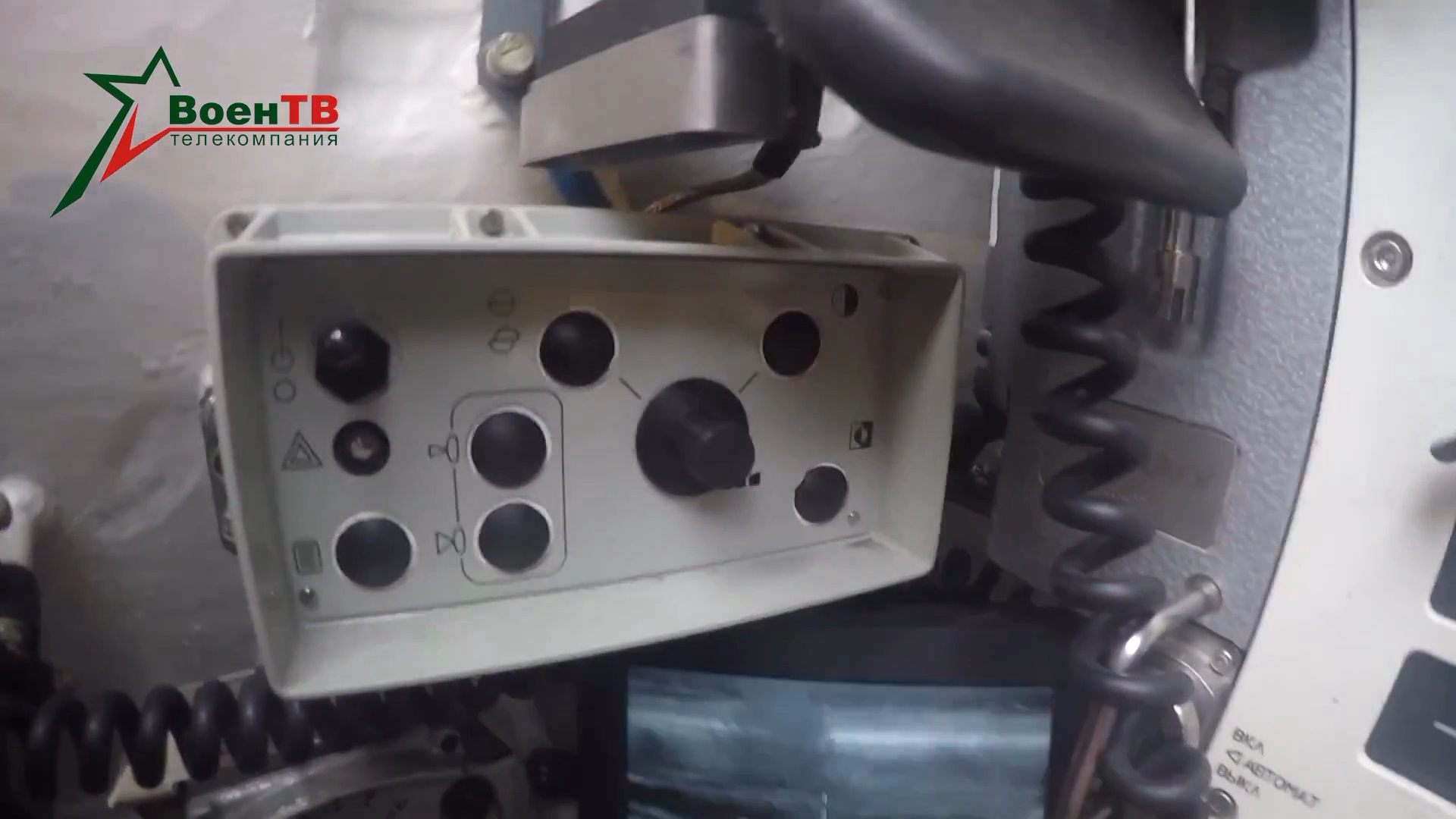

Наконец хоть один пульт.
Не было часом пультов от тепловизоров на выстаке?

tankoff написал(а):

ППК (прицел панорамный комбинированный)

Панорама с БРДМ-2МС

ТПВ Бумеранг-ПН не было?
Насчет производства болометров ничего не говорилось.

732

Del.

Отредактировано Blitz. (2020-08-30 01:52:48)

733

CITV M1A2SEPv2
https://i.imgur.com/UsUCeYt.jpg
https://i.imgur.com/ndtNuXe.jpg
Видео

via SH

734

Еще немного информации с Армии 2020. Часть вторая.

_Alexx_ написал(а):

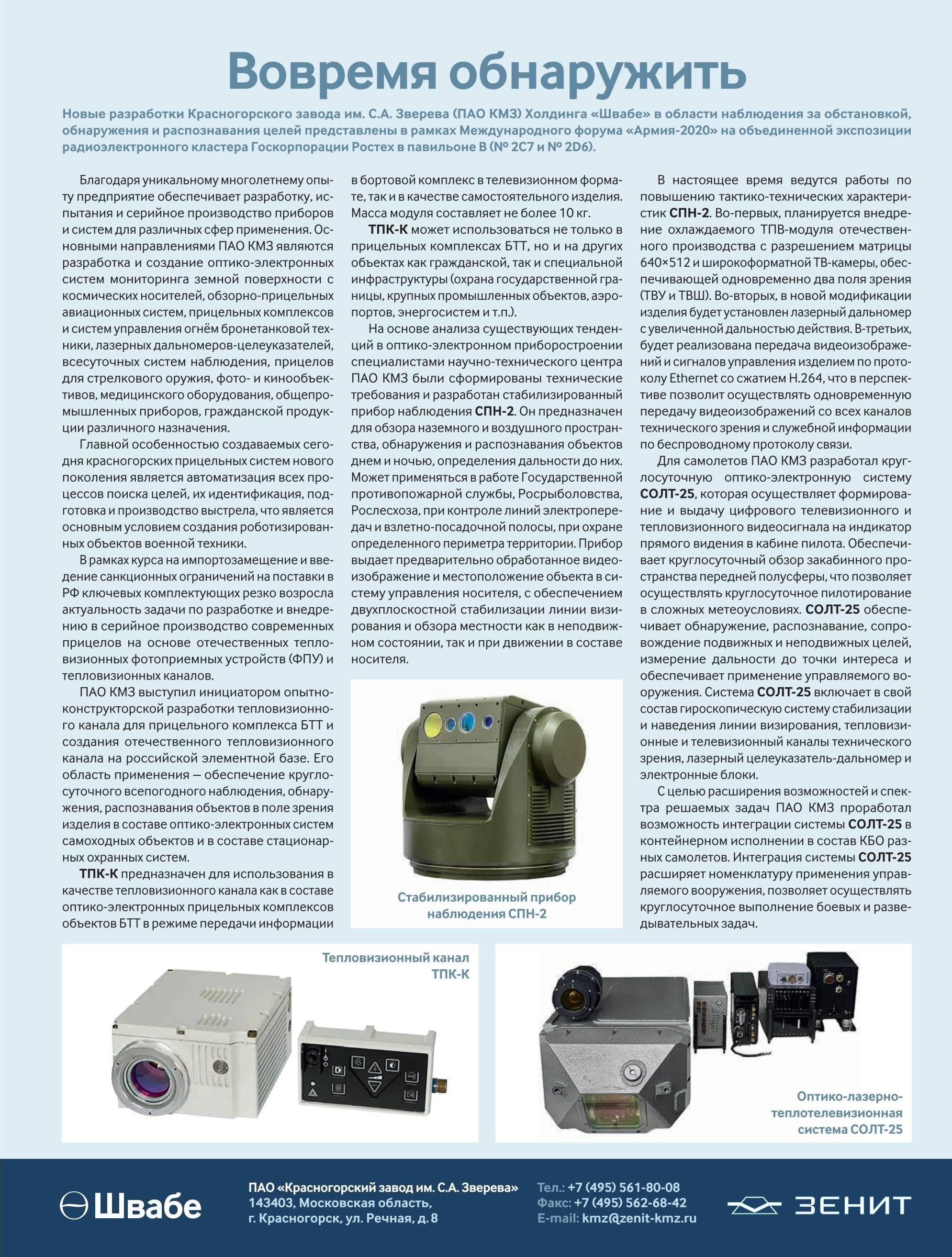

КМЗ разработал два новых варианта Ирбиса. В одном из них используется ТПК-К.

Вариант Ирбиса с ТПК-К ниже, а какой второй ?

_Alexx_ написал(а):

В опытных ТПВК-А использовалась МКС Ricor, в серийных МКС должна быть от МЗ Сапфир.

Статью помню, какая машина сейчас в ТПВК-А - не знаю. Орион и Сапфир активно закупают китайскую SCI04R.

_Alexx_ написал(а):

Насколько это достоверно? В ТУ ТПВК-А указано ФУК25М. Орион уже сделал опытный образец 640х512 по аналогичной технологии (QWIP LWIR), но, как понимаю, серийно ориентировано ФУК25М.

Это по словам представителей ГИПО и Ориона. Кстати, а откуда информация о ФУК25М в ТПВК-А, какая-то закупка ?
Чистое предположение, но кажется странным ставить в перспективную машину детектор уровня двадцатилетней давности. Тем более имея в близкой перспективе 640х512 QWIP LWIR, опять же по словам представителя Ориона.

_Alexx_ написал(а):

Стенды Астрона и НПП Александр снимали? Про ТЕЦА.202162.001 удалось что-то узнать?

Стенд Астрона почти не снимал, но у них вроде бы ничего, чего нет на сайте не было. А главное, по словам сотрудников, ничего из их продукции МО не использует.
До стенда Александра так и не дошел, но есть немного информации о них, выложу чуть позже.
Про ТЕЦА.202162.001 новой информации нет.


Красногорский завод имени С. А. Зверева (КМЗ).
Пара новинок.

Ирбис -К-01А (с ТПК-К).

http://forumuploads.ru/uploads/000a/e3/16/2496/t413738.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t914434.jpg


Стабилизированный прибор наблюдения СПН-2.

http://forumuploads.ru/uploads/000a/e3/16/2496/t767575.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t440263.jpg


ПКП (панорама для Т-14), оказывается это только опытный образец и на Т-14 "серийно" ставят очень похожую панораму и, если не ошибаюсь, прицел от новосибирского Точприбора.

http://forumuploads.ru/uploads/000a/e3/16/2496/t888237.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t603365.jpg


СОЛТ-25.
В тепловизионном обзорном канале используется камера на китайской болометрической матрице (640Х480), а в основном тепловизионном канале - корейская охлаждаемая матрица фирмы i3system.
Это по документам и словам сотрудников КМЗ.

http://forumuploads.ru/uploads/000a/e3/16/2496/t179755.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t708345.jpg

Макет контейнерного варианта.

http://forumuploads.ru/uploads/000a/e3/16/2496/t694197.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t409900.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t709430.jpg


ОПС-28 (для Ми-28).

http://forumuploads.ru/uploads/000a/e3/16/2496/t978157.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t227193.jpg


Пеленг, дополнение.
Сакура - это Оптико-электронная система обнаружения и прицеливания (ОЭС ОП, 1ПН147) для Деривация-ПВО, отсюда
И почти она же - прибор управления 1К118П (КОПУ) для Хризантемы.

http://forumuploads.ru/uploads/000a/e3/16/2496/t979379.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t709847.jpg

735

tankoff написал(а):

Сакура - это Оптико-электронная система обнаружения и прицеливания (ОЭС ОП, 1ПН147) для Деривация-ПВО

Однако на сегодняшних Деривациях иная панорама стоит, что по прежднему вызывает вопросы о Пеленговской.

Насчет микросканирования в ТПВ ничего не говорилось на выставке?

736

tankoff написал(а):

Вариант Ирбиса с ТПК-К ниже, а какой второй ?

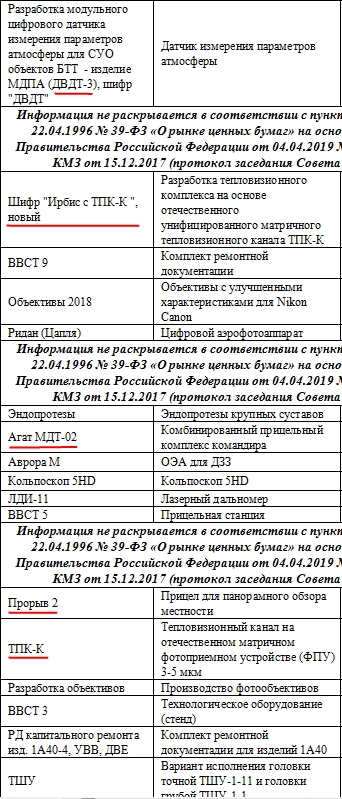

Пока не знаю. КМЗ обновил свой музей. На стене, на которой отображены их прицелы и шкала времени, добавили панораму для Т-90МС(М?) и два новых Ирбиса. В годовом отчёте упоминается только Ирбис-К с ТПК-К.

tankoff написал(а):

а откуда информация о ФУК25М в ТПВК-А

Ответил в личку.

tankoff написал(а):

Стенд Астрона почти не снимал, но у них вроде бы ничего, чего нет на сайте не было.

Таких фотографий мало не бывает. Пригодятся для коллекции)

tankoff написал(а):

ничего из их продукции МО не использует

Они вроде и производят ФПУ, но МО не закупает. Странно. Даже если они пилят китайские пластины, всё равно проще у них закупать, чем покупать в Китае. Ранее они заявляли, что участвуют в разработке прицела для ПЗРК. Ещё их МКС будет стоять в новой МФПУ разработки ИФП СО РАН.
С их сайта:
http://forumuploads.ru/uploads/000a/e3/16/606/t865809.jpg
http://forumuploads.ru/uploads/000a/e3/16/606/t907763.jpg

tankoff написал(а):

Про ТЕЦА.202162.001 новой информации нет.

ВОМЗ какая-то странная контора. Вместо того чтобы хвастаться последними новинками, скрывают свои новые прицелы и тепловизионную камеру, хотя её уже несколько сотен сделали, и, судя по кадрам из цеха, производство не останавливается.
http://forumuploads.ru/uploads/000a/e3/16/606/t982427.jpg

tankoff написал(а):

ПКП (панорама для Т-14), оказывается это только опытный образец и на Т-14 "серийно" ставят очень похожую панораму и, если не ошибаюсь, прицел от новосибирского Точприбора.

ПНМ для Т-14, возможно, делает ВОМЗ. См. с 00:00:42.

Есть подозрение, что от прицелов, которые установлены на парадных макетах, уже ничего не осталось. Хотя, если вот это уже танк Т-14, то и от макетов, наверно, тоже мало что осталось:
http://forumuploads.ru/uploads/000a/e3/16/606/t954361.jpg

737

Blitz. написал(а):

Однако на сегодняшних Деривациях иная панорама стоит, что по прежднему вызывает вопросы о Пеленговской.

Насчет микросканирования в ТПВ ничего не говорилось на выставке?

Пеленг - разработчик оптико-электронной системы обнаружения и прицеливания для Деривация-ПВО.
Последний парад, ниже прошедшая Армия. Везде ОЭС ОП, и как панорама, и как прицел.

http://forumuploads.ru/uploads/000a/e3/16/2496/t486305.jpg

На ранних образцах был другой прицел, а панорама была ОЭС ОП.

http://forumuploads.ru/uploads/000a/e3/16/2496/t889573.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t496127.jpg

Про микросканирование, к сожалению, новой информации нет.

738

tankoff написал(а):

Про микросканирование, к сожалению, новой информации нет.

Ясно, спс.

tankoff написал(а):

Везде ОЭС ОП, и как панорама, и как прицел.

Однако панорама Дерицавии, и не только её, на Сакуру слабо похожа. Могли ВОМЗ подключить, с его локализацией.
Пеленговцы ничего о Деривации не говорили в таком случае?

_Alexx_ написал(а):

На стене, на которой отображены их прицелы и шкала времени, добавили панораму для Т-90МС(М?) и два новых Ирбиса. В годовом отчёте упоминается только Ирбис-К с ТПК-К.

Не давали фотографировать :rolleyes: ?

739

Blitz. написал(а):

Не давали фотографировать  ?

Это из видео. Качество не позволяет подробно рассмотреть. Ссылка
http://forumuploads.ru/uploads/000a/e3/16/606/t280223.jpg

740

_Alexx_ написал(а):

Это из видео.

Спасибо.

741

Такая вот реклама.

http://forumuploads.ru/uploads/000a/e3/16/4/t919452.jpg

742

Похоже был не прав :blush: , ОЭС ОП квадратная Пеленговская

743

Дополнения.

Пеленг.

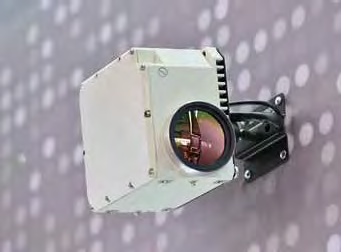

Тепловизионная камера Виктория-ТК. Внутри вероятно не именно ФЭМ18М-03, возможно вариант модуля специально для Пеленга.
Спасибо за подсказку _Alexx_.

Красногорский завод имени С. А. Зверева (КМЗ).
Стабилизированный прибор наблюдения СПН-2 - не новинка, демонстрировался как минимум в 2015 г. под названием ОТТСН (оптическая телетепловизионная система наблюдения).

http://forumuploads.ru/uploads/000a/e3/16/2496/t456068.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t161372.jpg


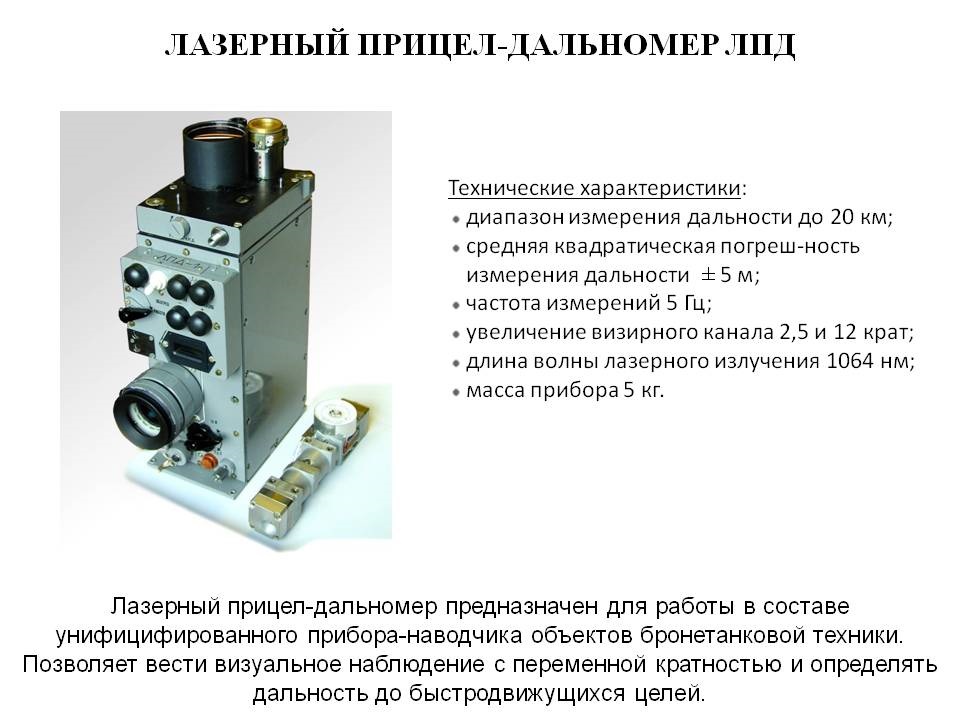

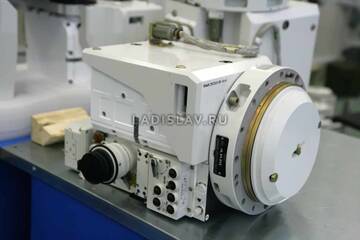

Панорама, Бережок и Бахча. Отсюда.
Как она правильно называется ?

https://i.imgur.com/cZkC7nKh.jpg


Т01-К04ДТ (Агат-МДТ).
Патент на промышленный образец.
"Прибор командирского комбинированного прицельно-наблюдательного комплекса".
Публикация, pdf.

https://i.imgur.com/2qkECsXh.jpg

Еще

Отредактировано tankoff (2020-09-09 07:00:30)

744

tankoff написал(а):

Как она правильно называется ?

В документации на Бережок, с ТПВ вместо ТВ, проходит как модуль тепловизионный дальномерный. Она же видимо на слайде.

Отредактировано Blitz. (2020-09-09 15:11:55)

745

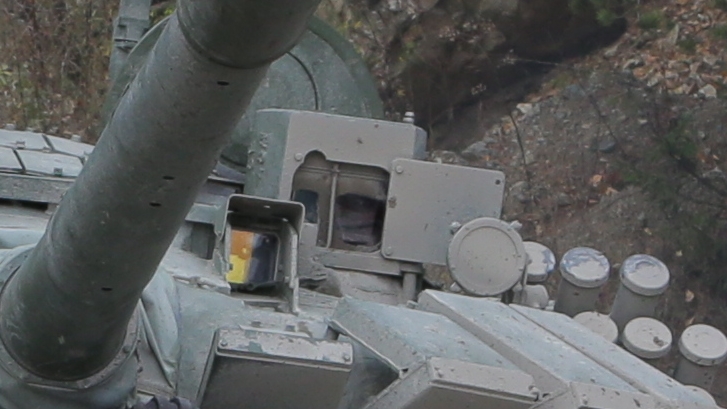

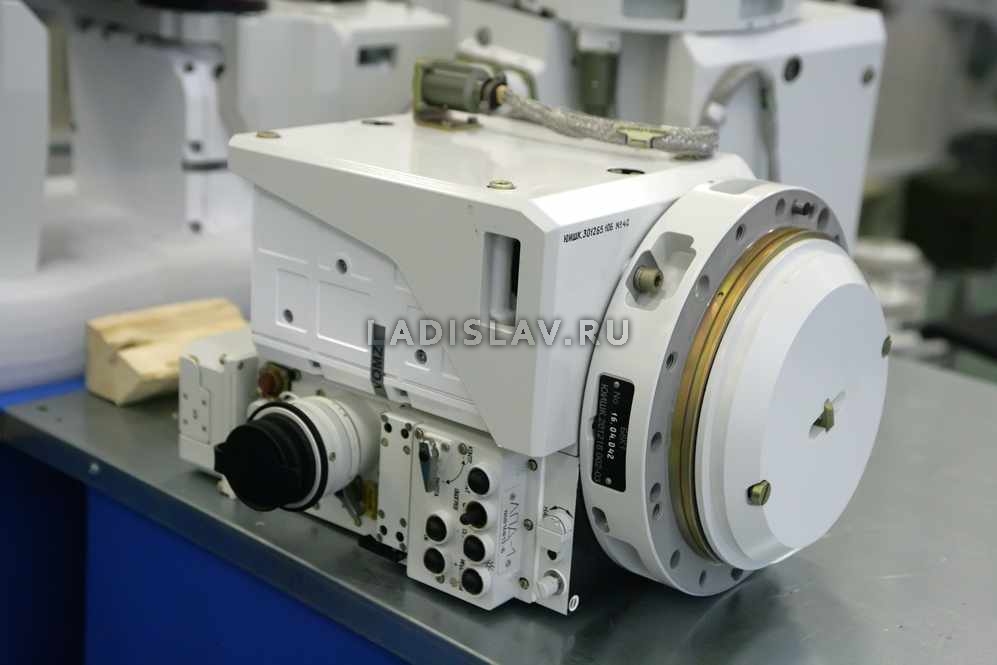

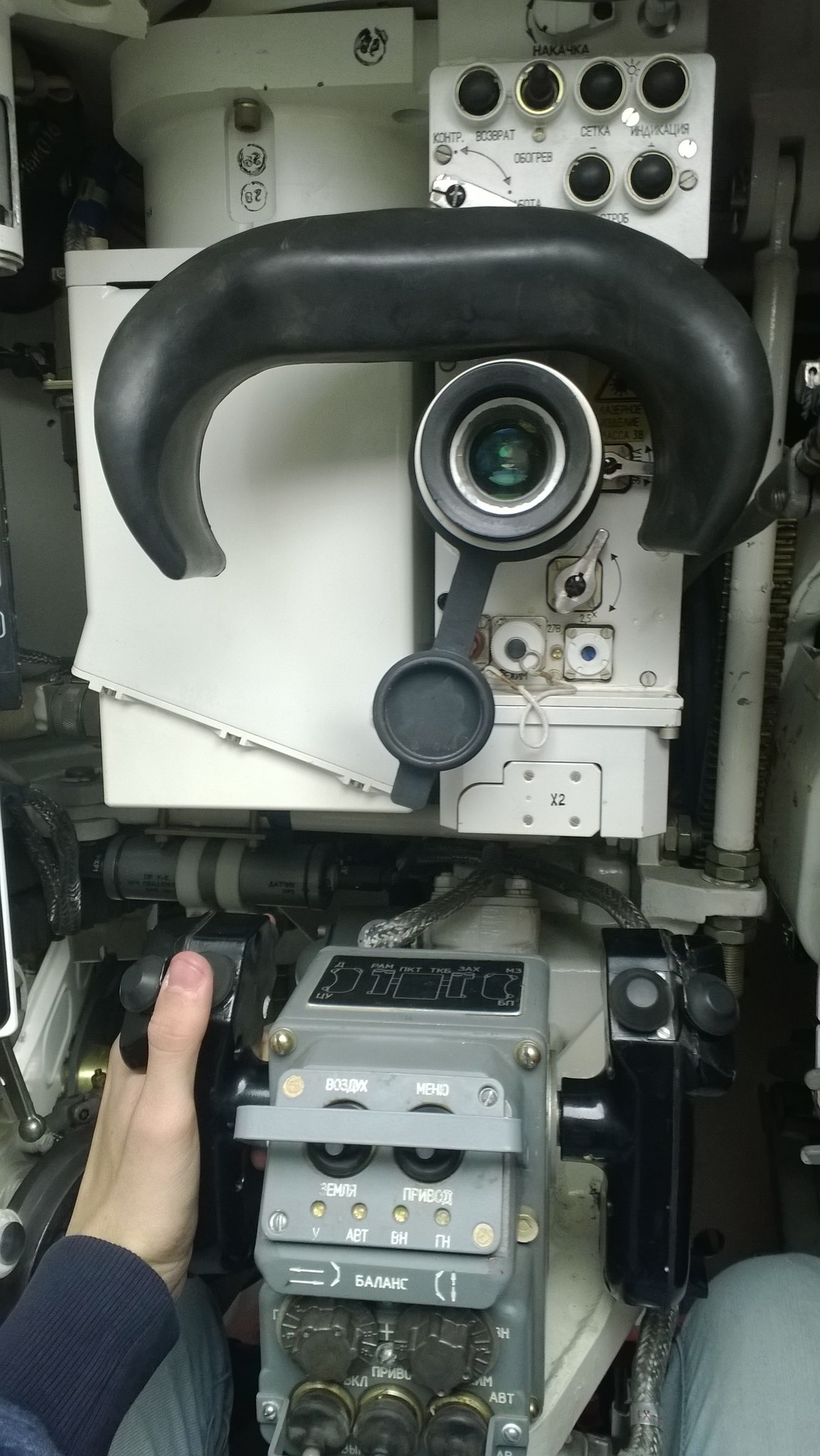

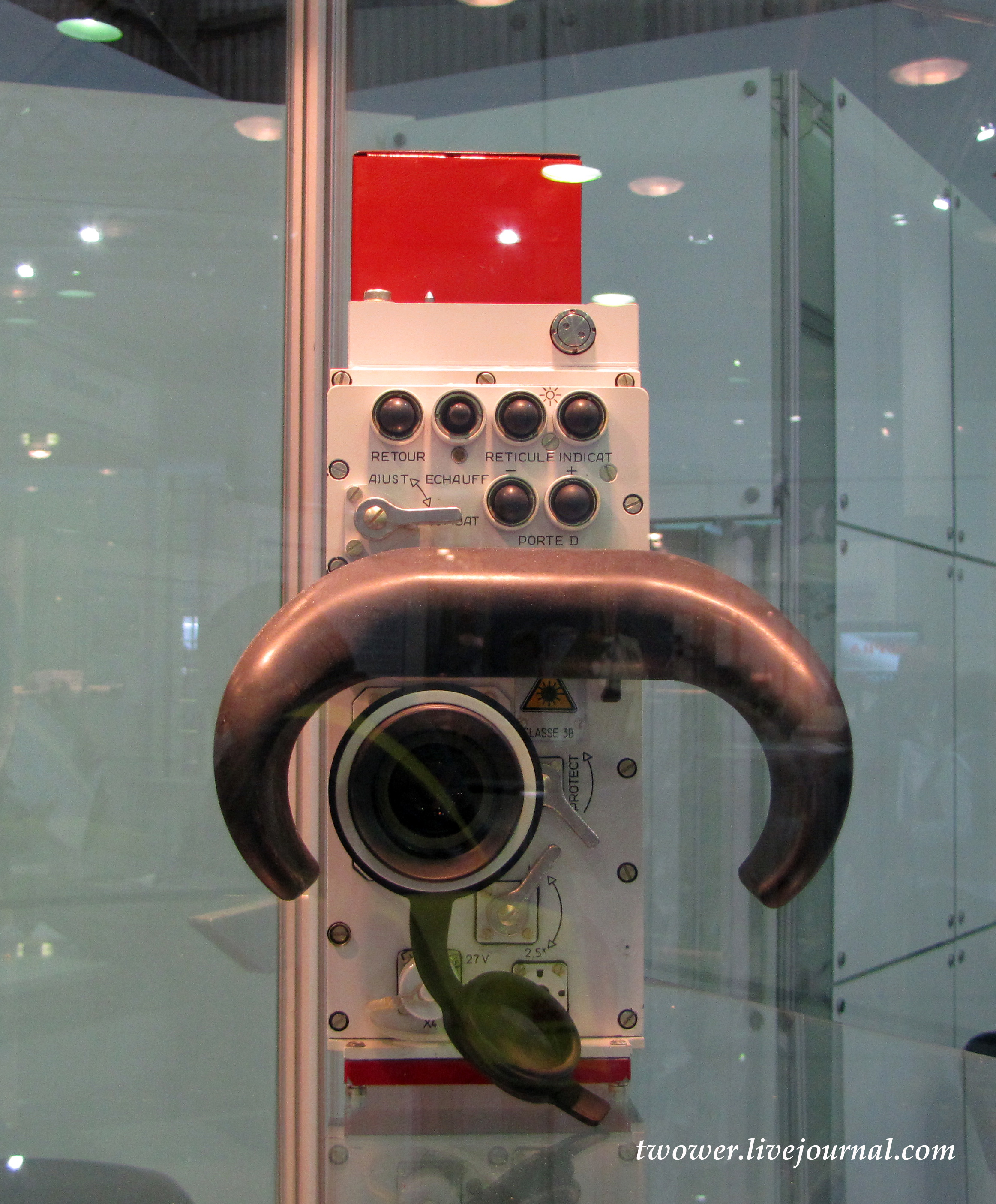

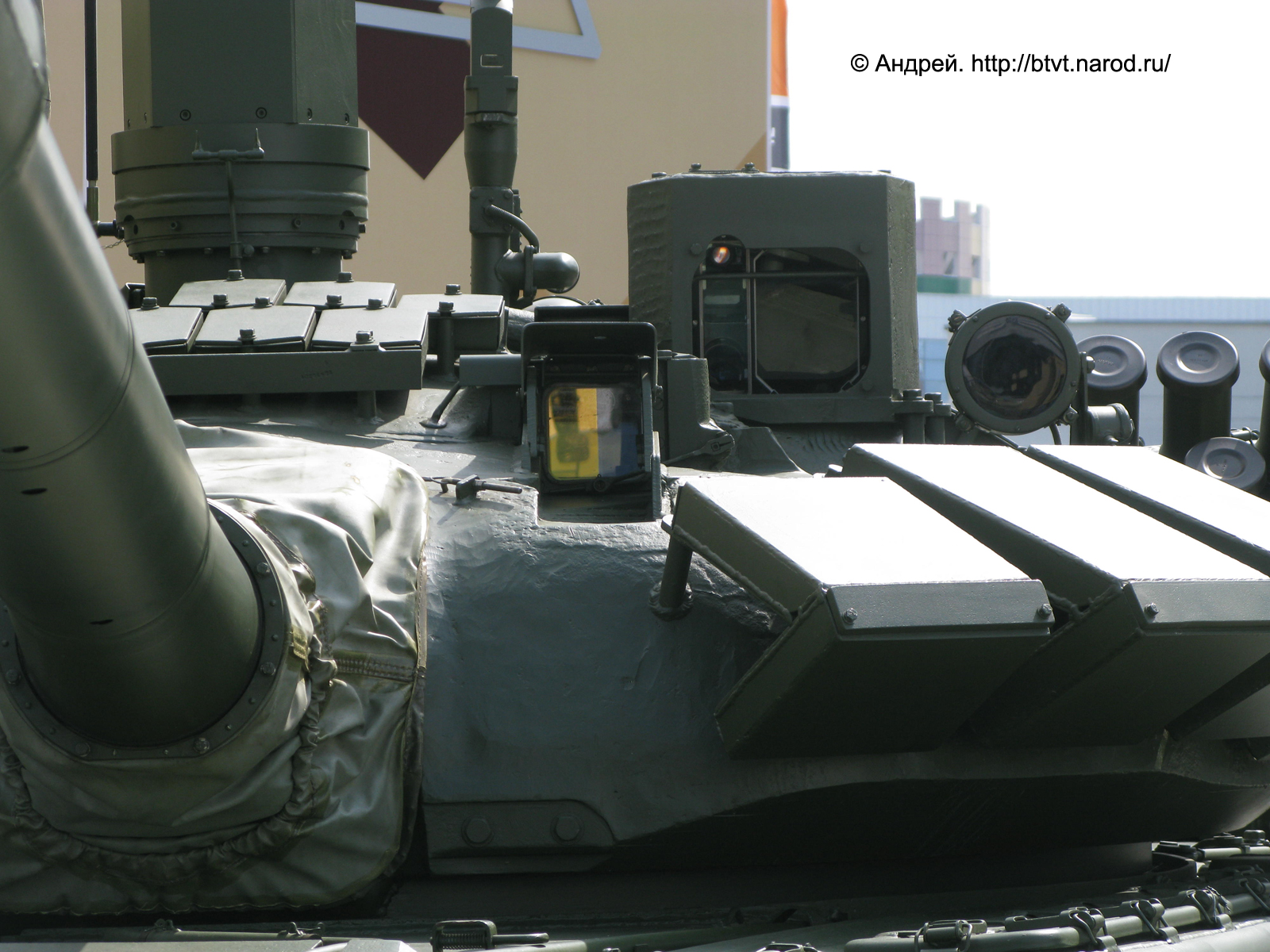

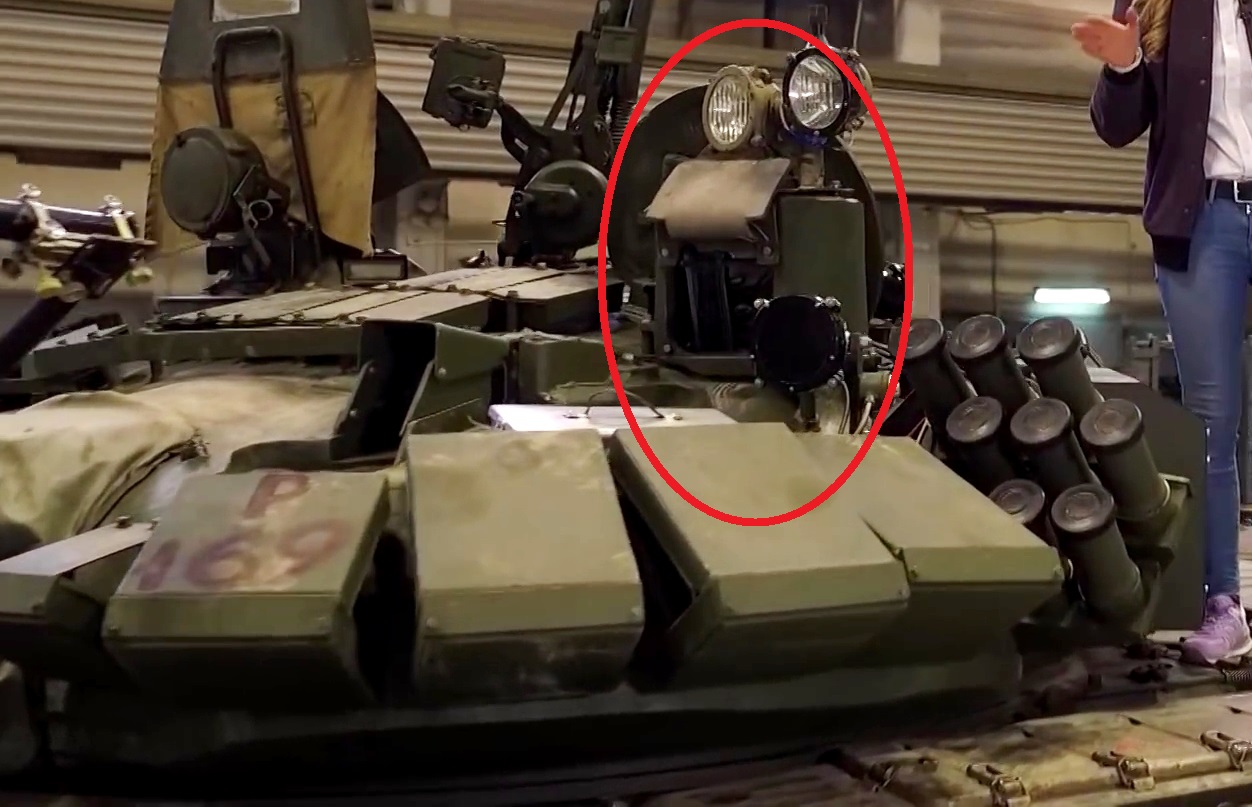

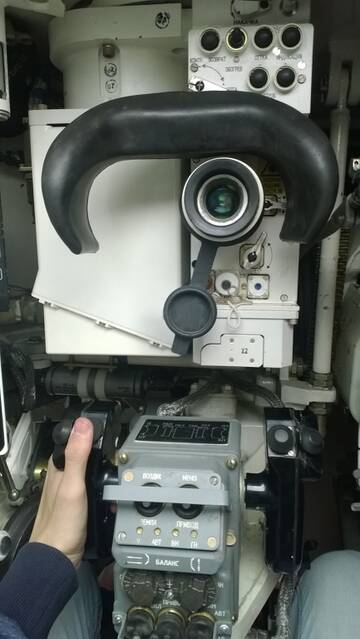

Верно понимаю, что в Сосны-У изображение с ТПВ выводиться только на мониторы, в окуляр самого прицела нет?

746

Ещё с Армии-2020. Ссылка 1 Ссылка 2
МФПУ-Ф29 (ОКР Фонон-И29, готовится к серии), МФПУ-288ДВ, МФПУ-320ДВ, МФПУ-320СВ.
http://forumuploads.ru/uploads/000a/e3/16/606/t909143.jpg
http://forumuploads.ru/uploads/000a/e3/16/606/t718841.jpg
http://forumuploads.ru/uploads/000a/e3/16/606/t463510.jpg
http://forumuploads.ru/uploads/000a/e3/16/606/t274646.jpg
http://forumuploads.ru/uploads/000a/e3/16/606/t997040.jpg

747

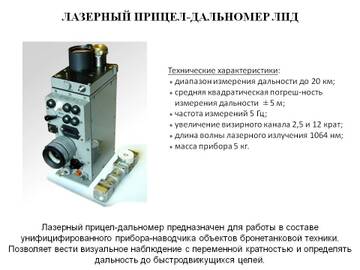

Новая разработка РОМЗ - Панорамный прицел со встроенным лазерным дальномером.
Статья Патент
http://forumuploads.ru/uploads/000a/e3/16/606/t229215.jpg

748

_Alexx_ написал(а):

МФПУ-288ДВ

Матрица от Зарева видимо.

Интересная панорама, странно что есть визирный канал по сегодняшним временам, хотя убрать не проблема.

Отредактировано Blitz. (2020-10-03 20:39:39)

749

_Alexx_

Спасибо за информацию.

Еще фото экспозиции ИФП СО РАН на Армии 2020, отсюда. Умудрился на выставке не найти этот стол внутри большого стенда  :(

https://i.imgur.com/ZH25719h.jpg

На всякий случай, отдельно "Тепловизионный канал с микросканированием" (320Х256 - 640Х512).

https://i.imgur.com/zY1QAosh.jpg


_Alexx_ написал(а):

Новая разработка РОМЗ

Более традиционные ссылки на патент - публикация, pdf  :)
И оно же в виде прицела - публикация, pdf.

Отредактировано tankoff (2020-10-03 22:23:16)
