691

armor.kiev.ua написал(а):

С 1985 года танки Т-64А в ходе капитального ремонта стали оснащаться комплектом навесной динамической защиты «Контакт». На части танков вместо устаревшего стабилизатора 2Э28М-2 устанавливался новый стабилизатор вооружения 2Э42-1, а вместо оптического прицела-дальномера ТПД-2-49 прицельный комплекс 1А40. В состав прицельного комплекса входит лазерный прицел-дальномер 1А40 и устройство выработки боковых упреждений УВБУ.

Осталось выяснить, а ТПД-К1 на Т-64А ставились? Встречается, что некоторые машины получили ТПД-К1 начиная с 1981-го года.

692

Югославам с разработкой прицела для М-84 (DNNS-2) помог шведский Бофорс, изначально прицел разрабатывался для модернизации Т-55 (DNNS-1, у Бофорса FV/K). В дальнейшем югославы самостоятельно моденизировали прицел, сделав двухплоскосную стабилизацию и добавив ДВ швейцарский, псоле чего адаптировали под Т-72 и поставили в М-84.
Шведы полувшуюся СУО FCS-FV/K ставили на финские модернизированные T-55M

As I mentioned before, the FCS FV-K has an interesting history.
Yugoslavia approached Bofors for assistance in making a FCS to modernize it's vast T-55 fleet. In collaboration with Iskra, and financed by Yugoslavia, they made the FV-K, or as known in Yugoslavia, the DNNS-1, with the FCS being optimized for 100 mm cannon.
Later (separately from Bofors), Yugoslavia upgrades the FCS with dual axis, Swiss made meteosensor input. The NV amplifier is of 1+ generation (still quite better than stock NV, 1+ means "passive on a really nice night"), still requiring an IR spotlight (as seen on Igman tank and Fin T-55M, also some earliest M-84s).
Yugoslavia decides to go with 125 mm, and independently upgrades the system for it. 10 systems were made upon first 10 FV-Ks delivered from Bofors, and that system is called USUV (Simplified FCS). It is used on first 5 prototypes (sometimes called T-72MJ) of M-84, and 5 zero series M-84.
Later, production of further upgraded system called DNNS-2 ramps up, it becomes stock on M-84s. At a certain time, meteosensor gets downgraded to single axis only with no changes in accuracy, but with considerable savings.
Last iteration was DNNS-2A, containing 2nd gen NV amplifier, obviating the need for IR spotlight. As such, most M-84s have no IR spotlight.
Finnish FV-K on T-55Ms has no meteosensor, and the NV amp is of 1+ generation.

693

Blitz. написал(а):

Югославам с разработкой прицела для М-84 (DNNS-2) помог шведский Бофорс, изначально прицел разрабатывался для модернизации Т-55 (DNNS-1, у Бофорса FV/K). В дальнейшем югославы самостоятельно моденизировали прицел, сделав двухплоскосную стабилизацию и добавив ДВ швейцарский, псоле чего адаптировали под Т-72 и поставили в М-84.
Шведы полувшуюся СУО FCS-FV/K ставили на финские модернизированные T-55M

СУО у них в целом очень интересное и причем компактное. В СССР доставляли один танк для изучения СУО и оценили очень высоко.

694

Blitz. написал(а):

Югославам с разработкой прицела для М-84 (DNNS-2) помог шведский Бофорс, изначально прицел разрабатывался для

Шведы в году 90-ом рассматривали М-84 в качестве кандидата для приобретения.

POLIGON написал(а):

СУО у них в целом очень интересное и причем компактное. В СССР доставляли один танк для изучения СУО и оценили очень высоко.

Этот танк еще в начале 90-х был в экспозиции музея в Кубинке, но потом его убрали. СФРЮ нам еще тепловизоры поставляли.

695

Виталий Иванович (PQ) написал(а):

Этот танк еще в начале 90-х был в экспозиции музея в Кубинке, но потом его убрали. СФРЮ нам еще тепловизоры поставляли.

Известно куда его дело в итоге? Нельзяли подробней за ТПВ :)

696

Blitz. написал(а):

Известно куда его дело в итоге? Нельзяли подробней за ТПВ

Я не знаю. А подробностей я не знаю. По поводу их прицелов, у них были в конце 80-х. Как я понимаю на основе импортных деталей.

697

Понятно, спс.

698

Виталий Иванович (PQ) написал(а):

Я не знаю. А подробностей я не знаю. По поводу их прицелов, у них были в конце 80-х. Как я понимаю на основе импортных деталей.

ИНтересные решения у них также были. К примеру гироскопы вынесены из прицела, что сказалось на его размерах.

699

POLIGON написал(а):

ИНтересные решения у них также были. К примеру гироскопы вынесены из прицела, что сказалось на его размерах

И куда они вынесены и разве это не может отображается на качестве принимаемого изображения? :unsure:

700

отрохов написал(а):

И куда они вынесены и разве это не может отображается на качестве принимаемого изображения?

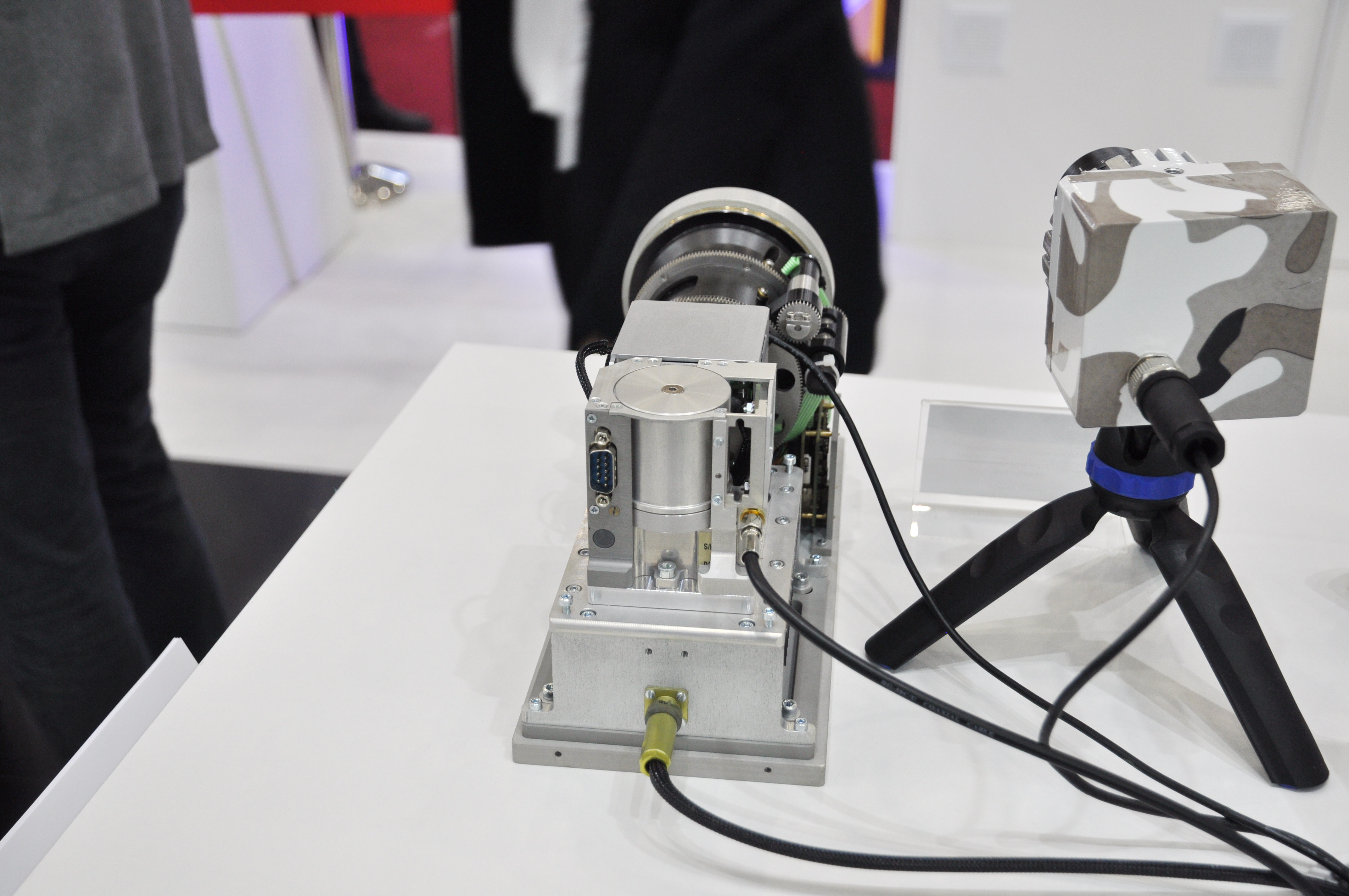

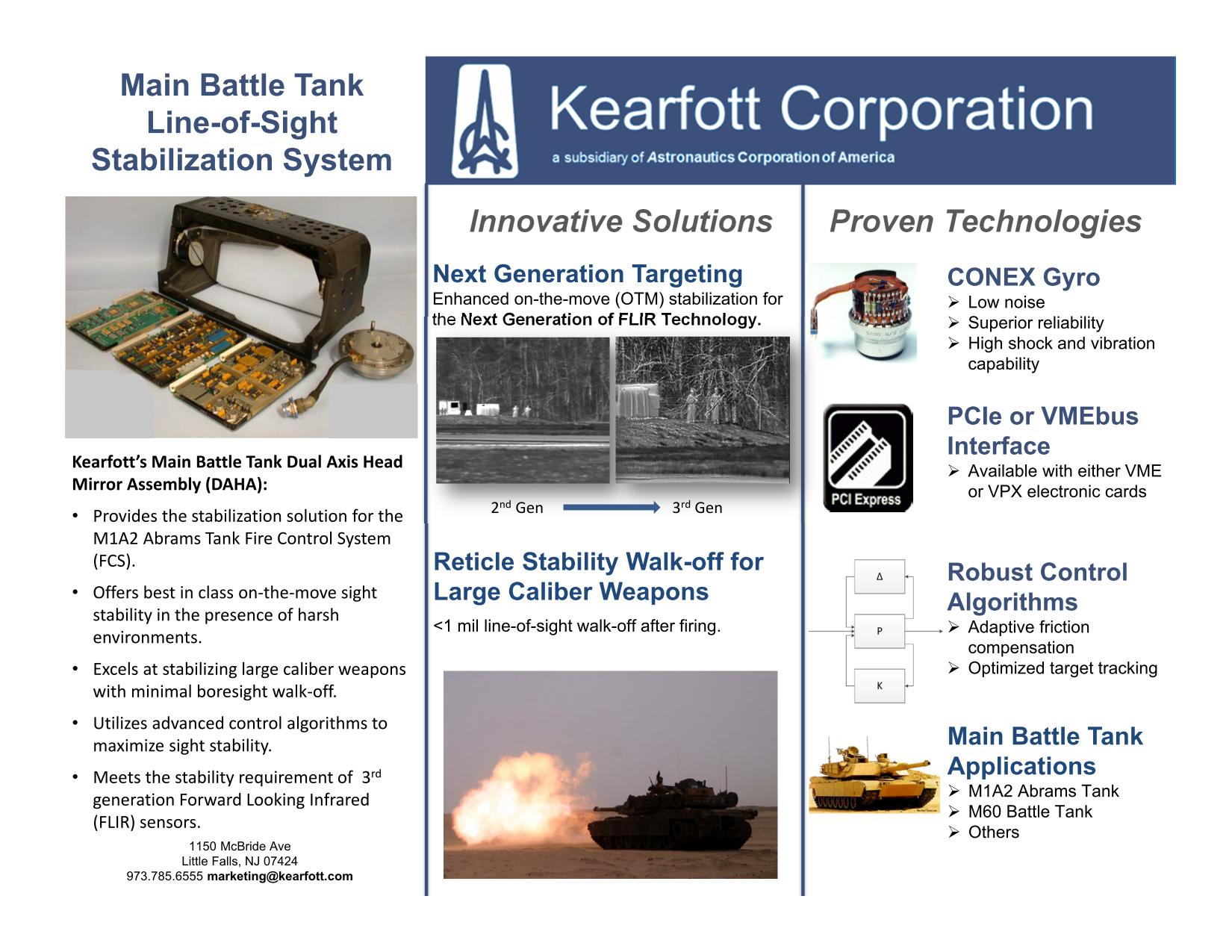

Я точной конструкции не знаю, но можно предположить, что гироскопы стоят отдельно в гироблоке. Связь головного зеркала в некоторых известных прицелах уже давно осуществляется не за счет электрической связи, а не механической.

701

Вот тут задали несколько вопросов по теме.

"Продублирую пожалуй, сюда по индексам ГАБТУ... Есть тут танкисты?
Накопилось ещё немного вещей, за которые хотелось бы очень спросить...

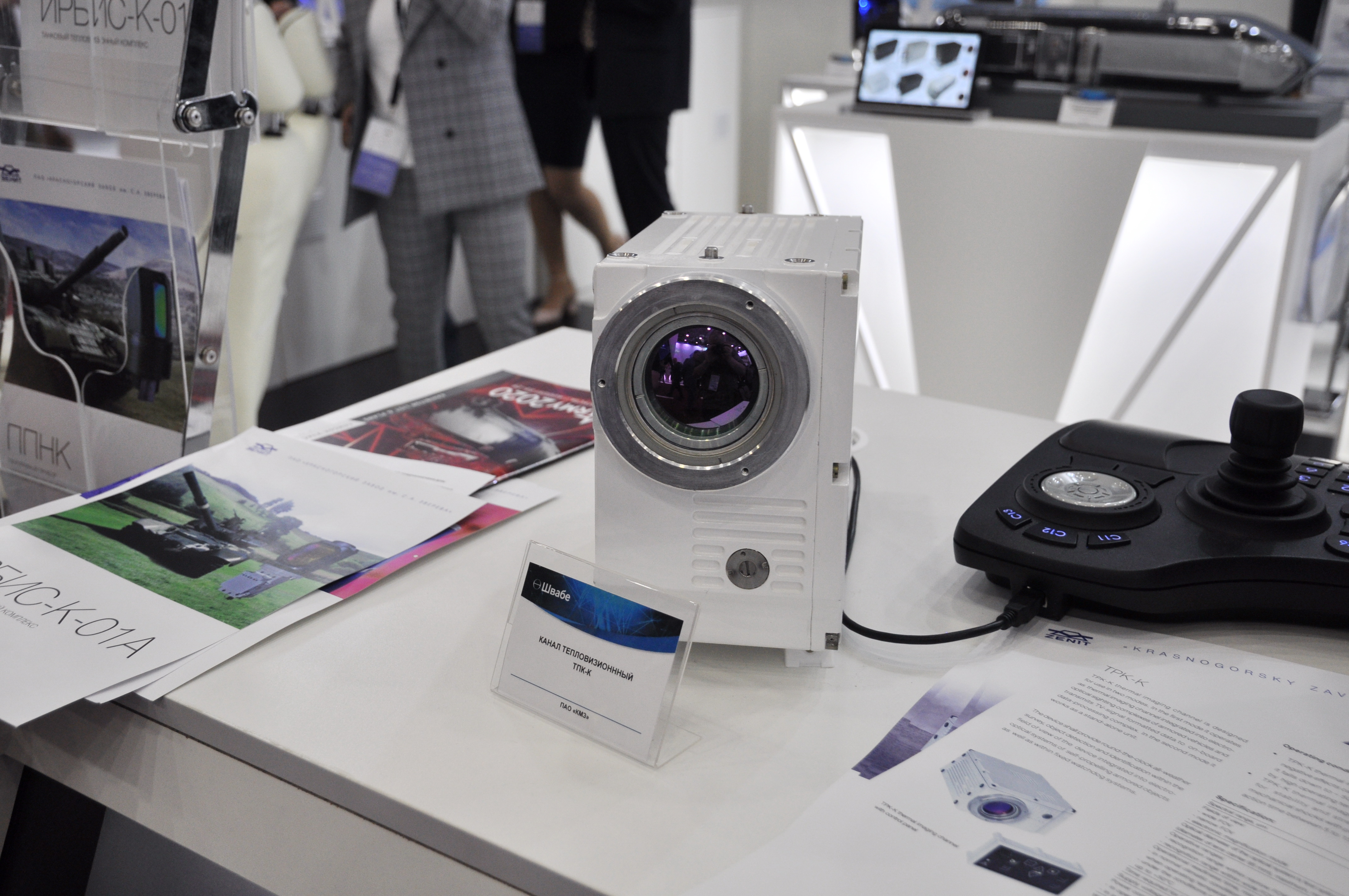

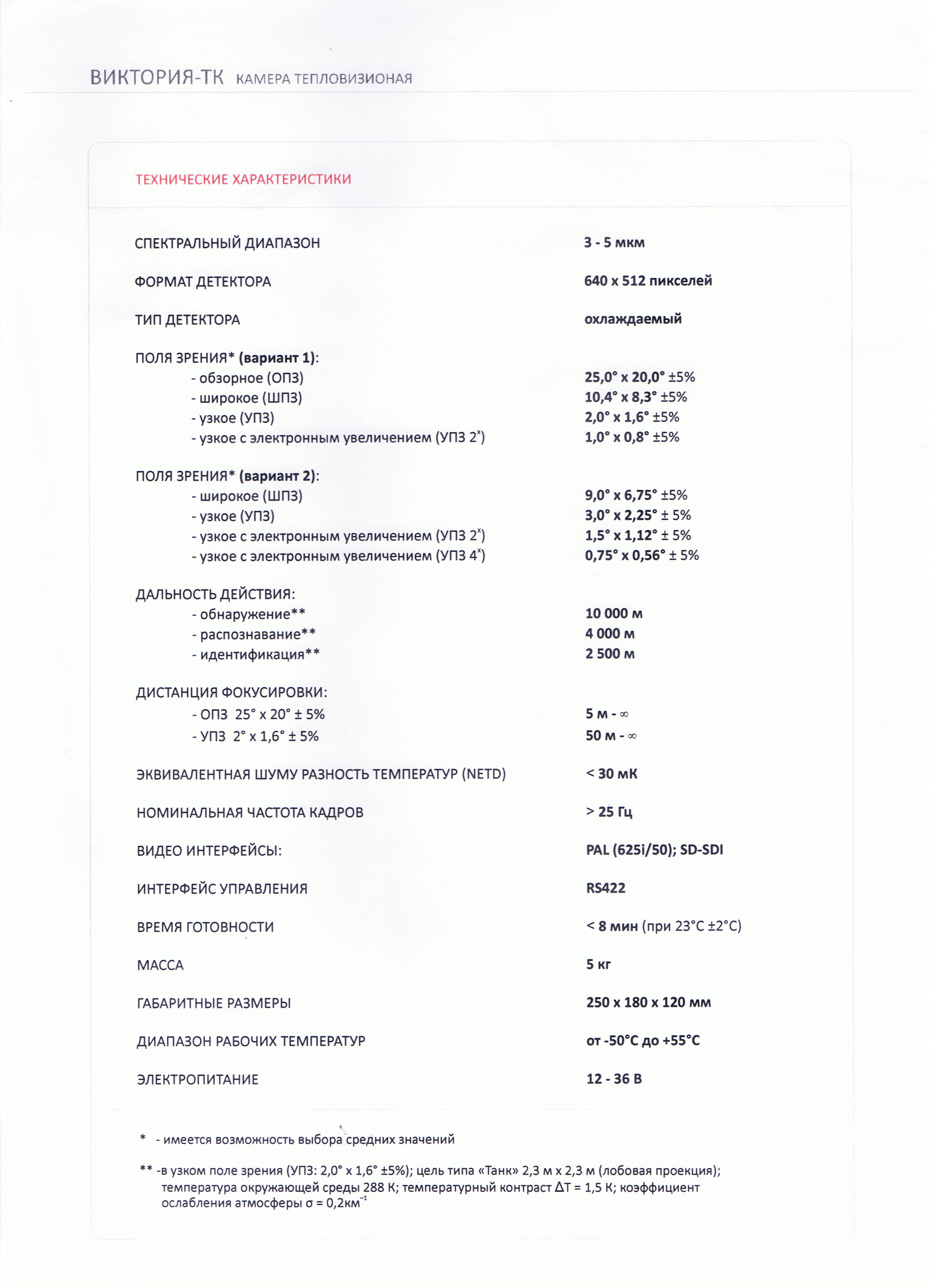

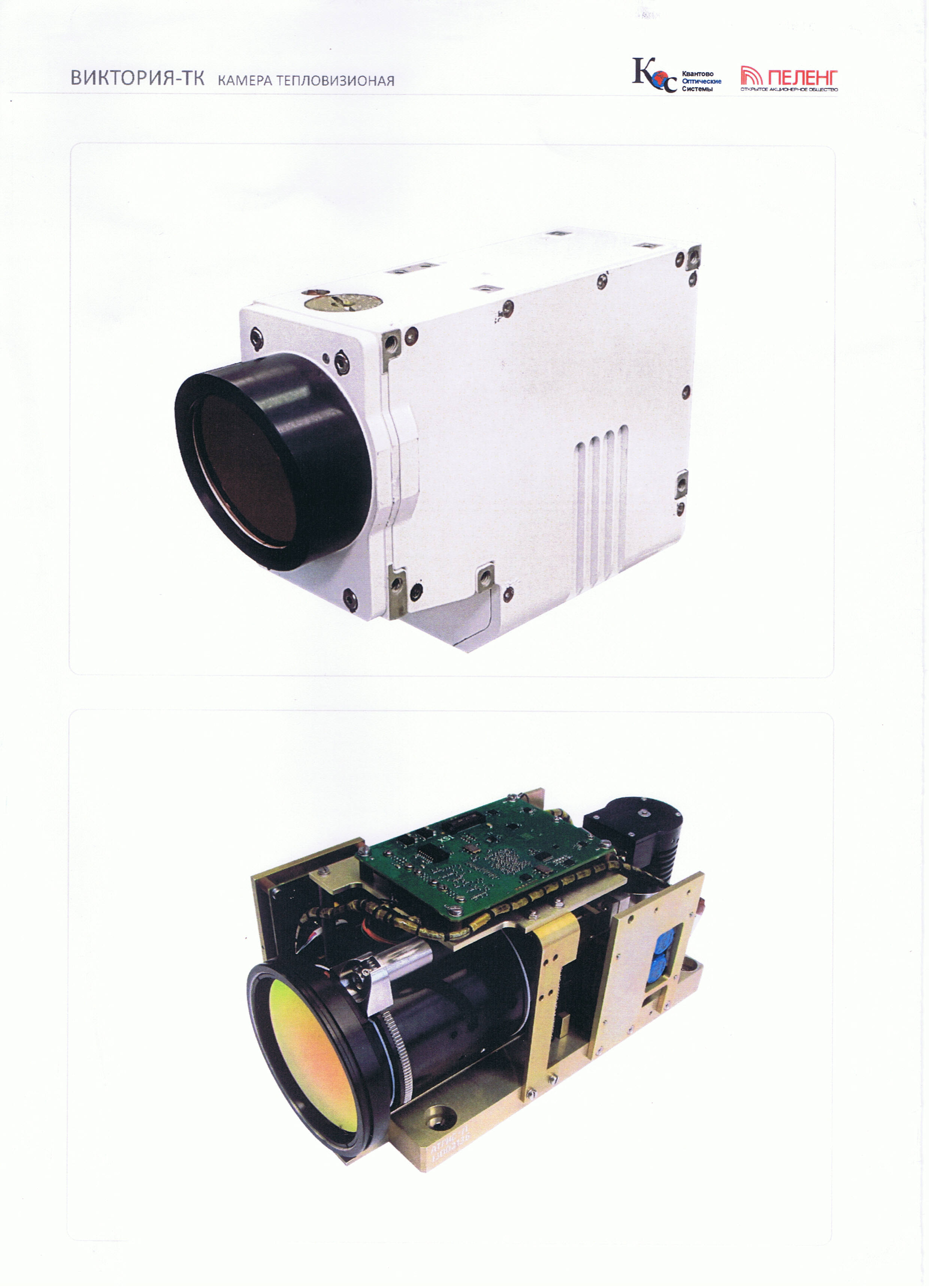

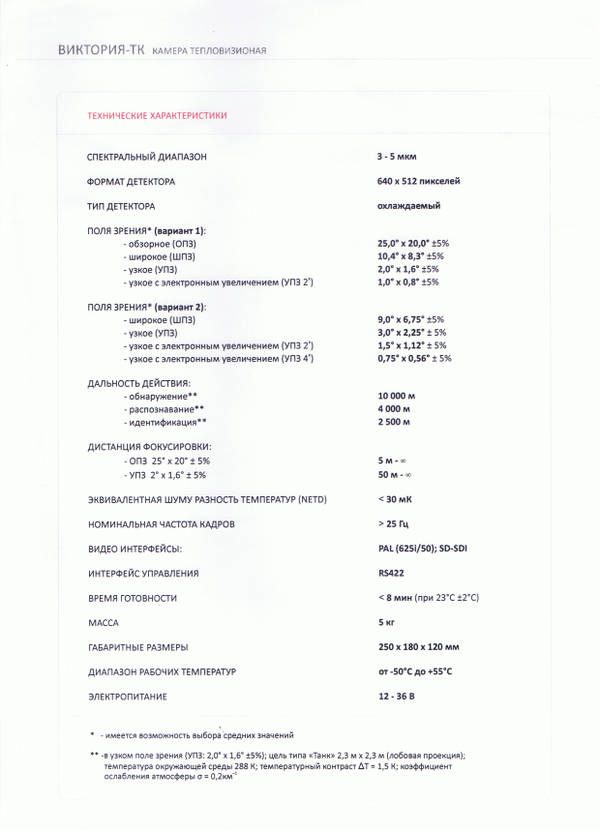

Тепловизионный прицел "Агава-2ТИ", который предположительно Т01-П02ТИ - а был ли мальчик? Все источники по сути сводятся к одному - старой статье, ЕМНИП, в "Технике и Вооружении", где могла быть банальная опечатка и имелся в виду просто Т01-П02Т "Агава-2Т", который для танков семейства Т-80.
Далее...
http://38niii.ru/analitika/173...-ognem-suo.html
Агат-М - это у нас, видимо, имеется в виду здесь Агат-МДТ?
http://pro-tank.ru/blog/1138-tank-complex-agat-mtd
Тут вот он один-в-один такой же, хоть и во вкладке один раз обозван просто -М.
Обратно далее...
Т01-К01ТМ - ночной прицельно-наблюдательный комплекс наводчика "Буран-ТМ"... А есть ли он вообще в природе?
Буран-Т - для Т-80 - есть.
Буран-М - есть.
А таки что за зверь Буран-ТМ?"

702

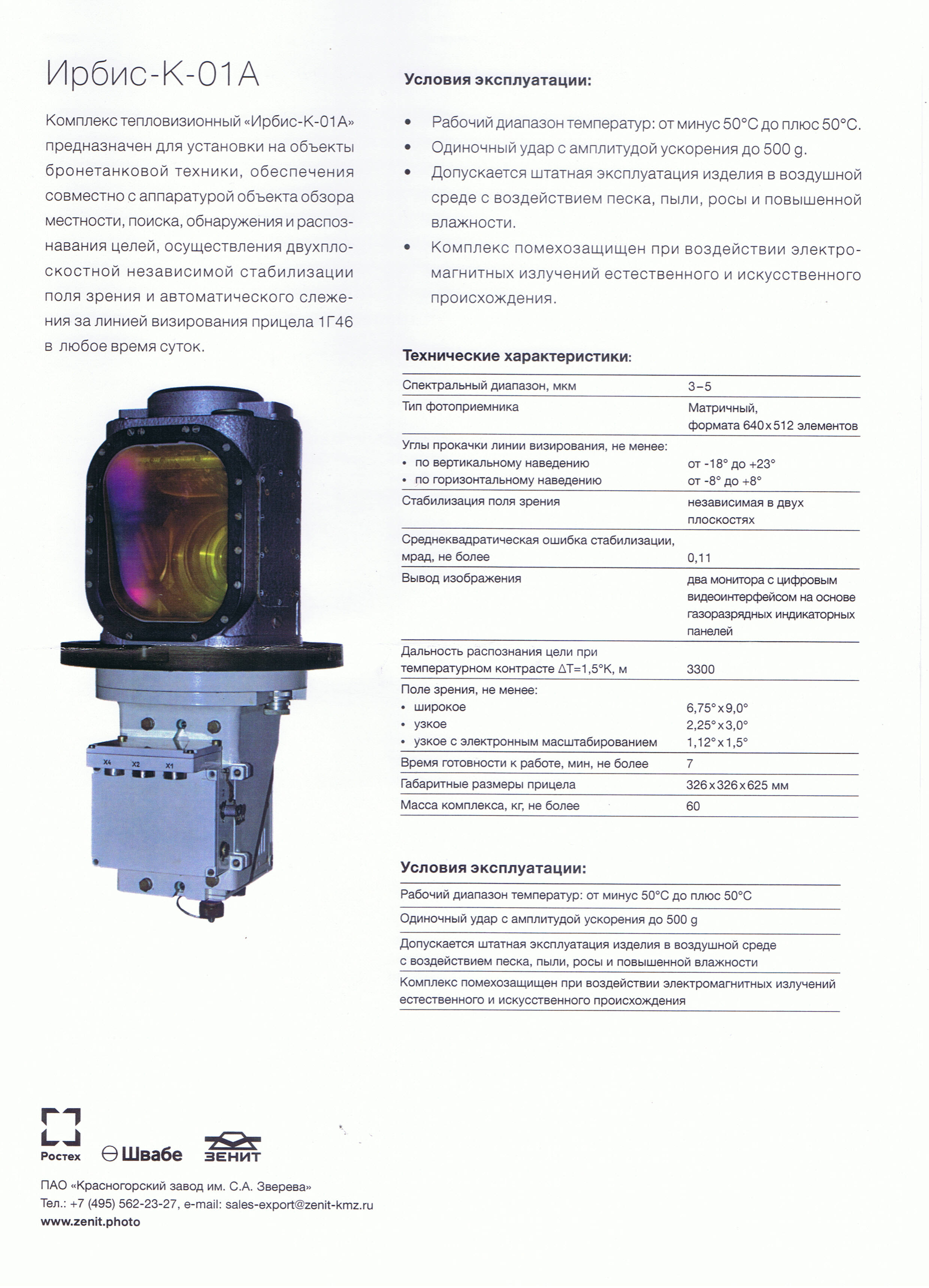

С Агат-М понятно, прицел с ЭОП 3го поколения, он же Т01-К04

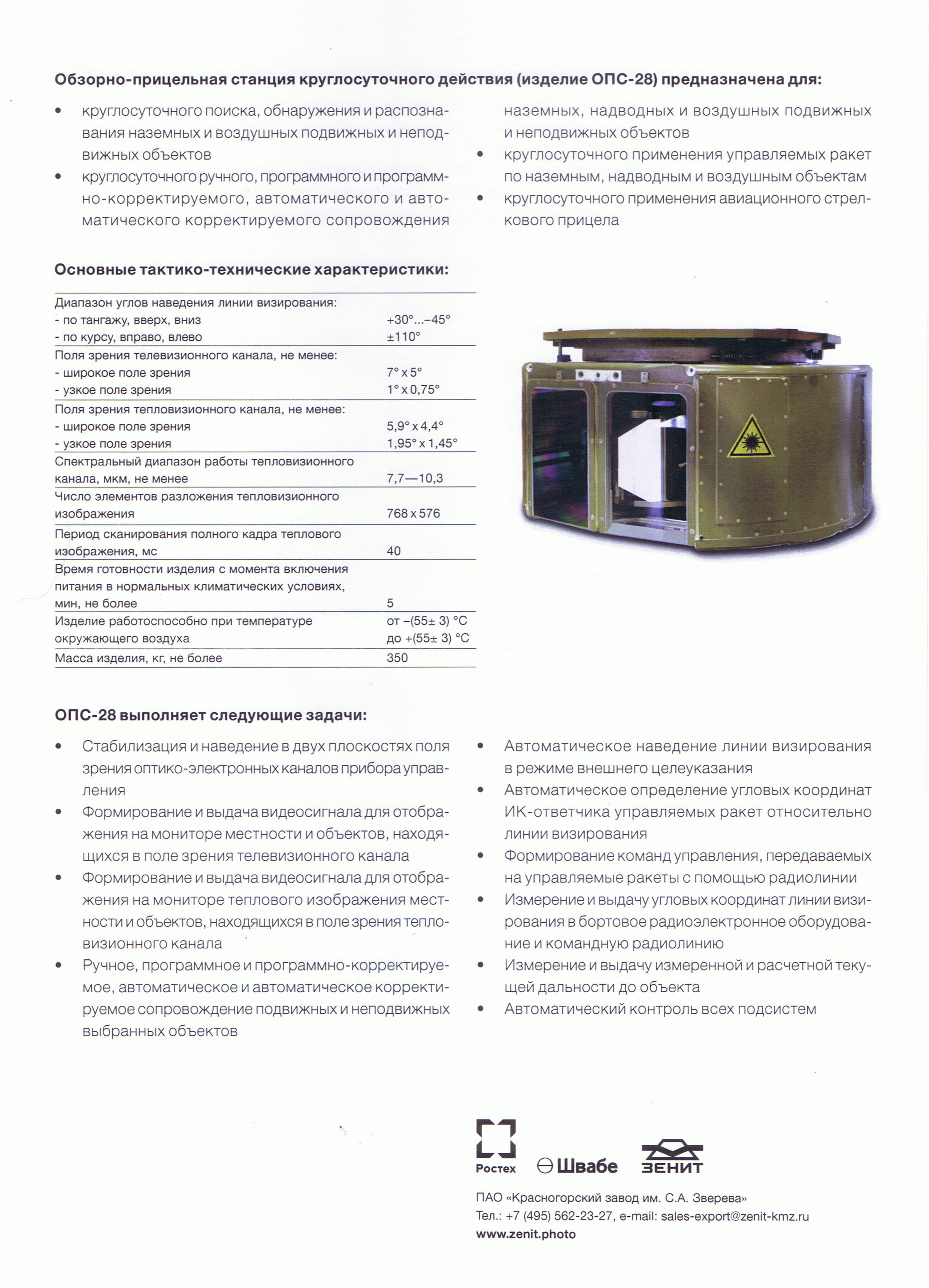

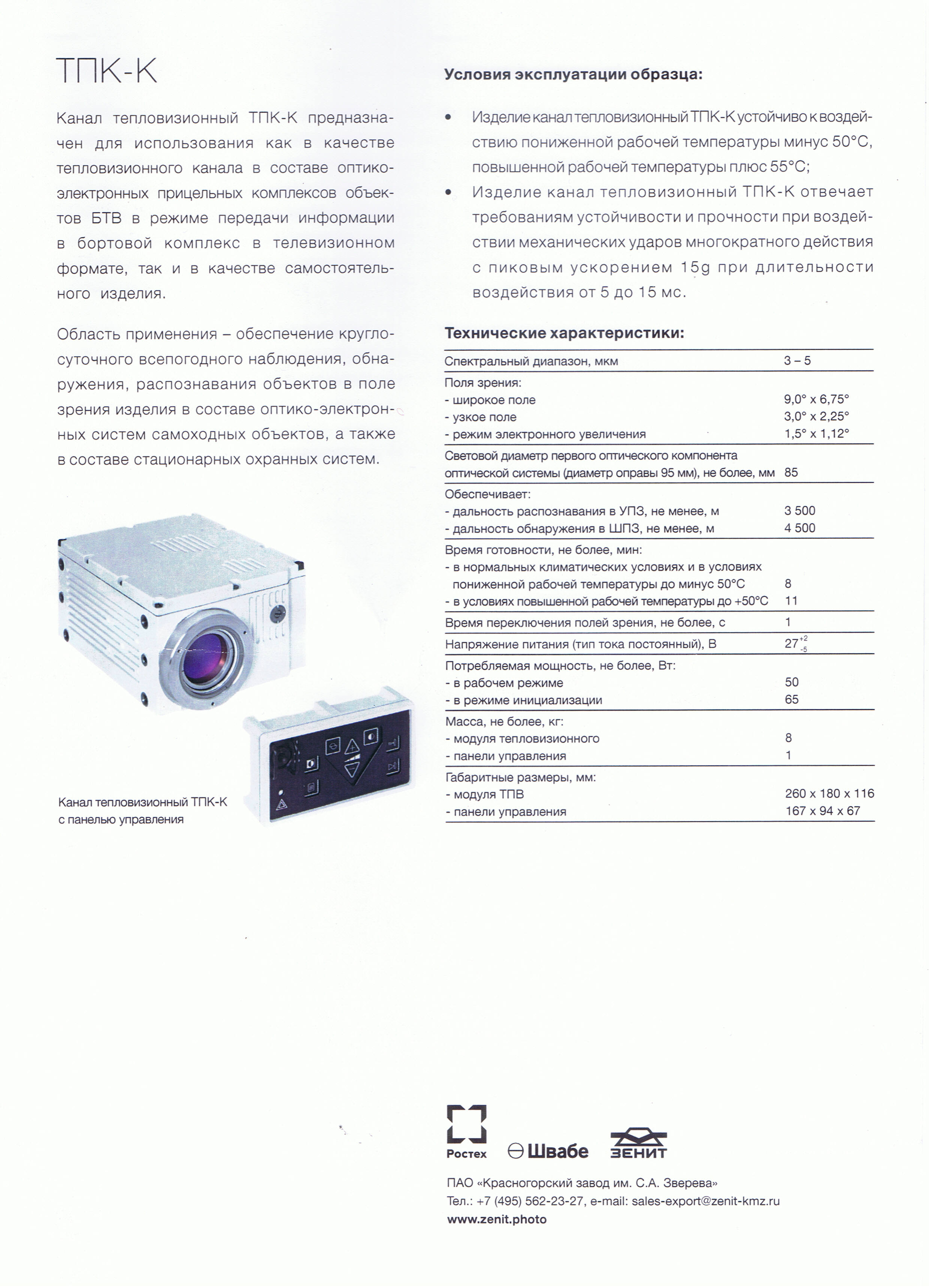

В результате на новых Т-90А прописался «Агат-М». Затем красногорцы для БМПТ разработали прицел «Агат-МР». Следующим шагом стало оснащение этого прицела собственным встроенным дальномером («Агат-МД») и тепловизионной камерой («Агат-МДТ»)

Отсюда, с другой стороны в статьё ув. Гур Хана, пишется что на Т-90А стоит Т01-К04 Агава-МР, по остальным источникам ето прицел для гранатометчиков БМПТ, вкл каталог от УВЗ

703

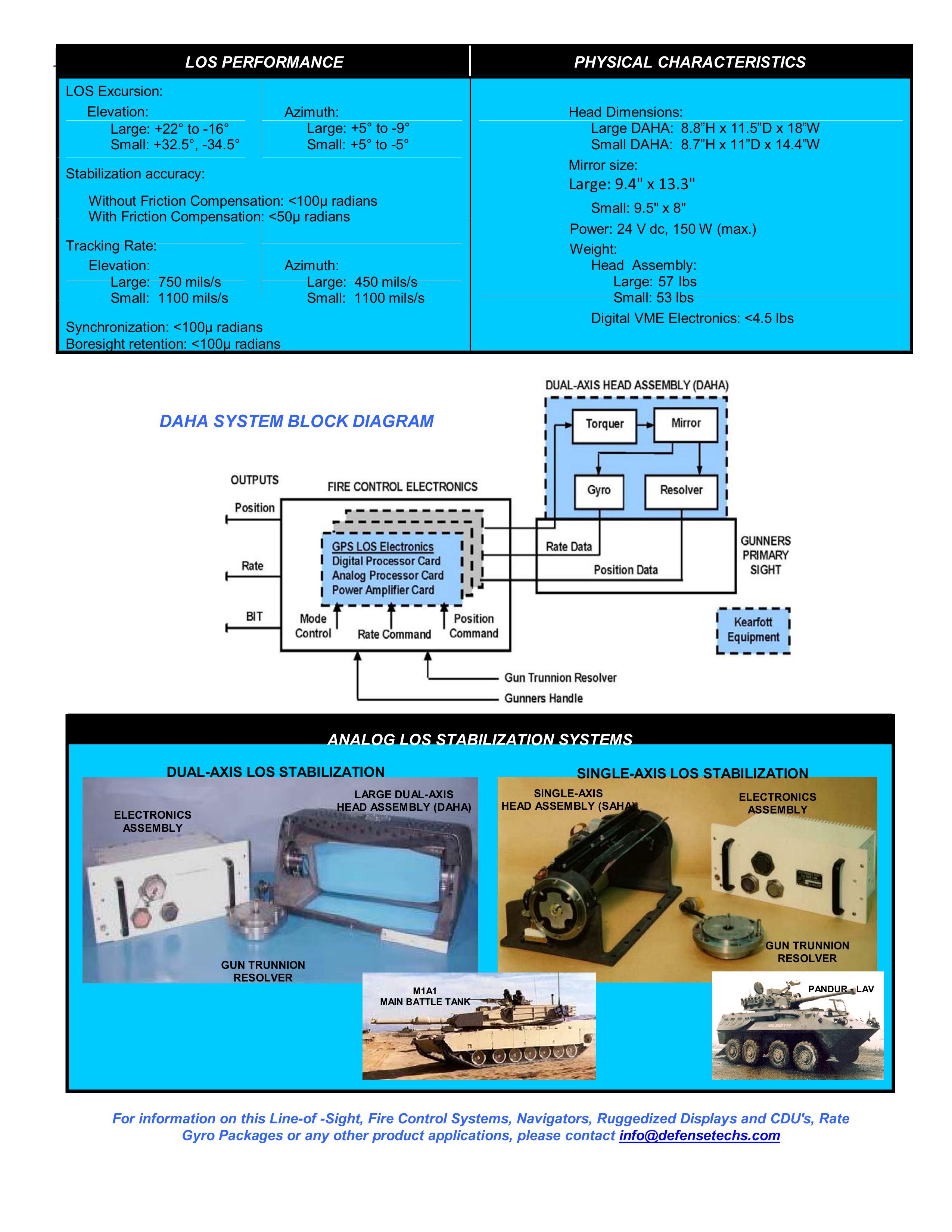

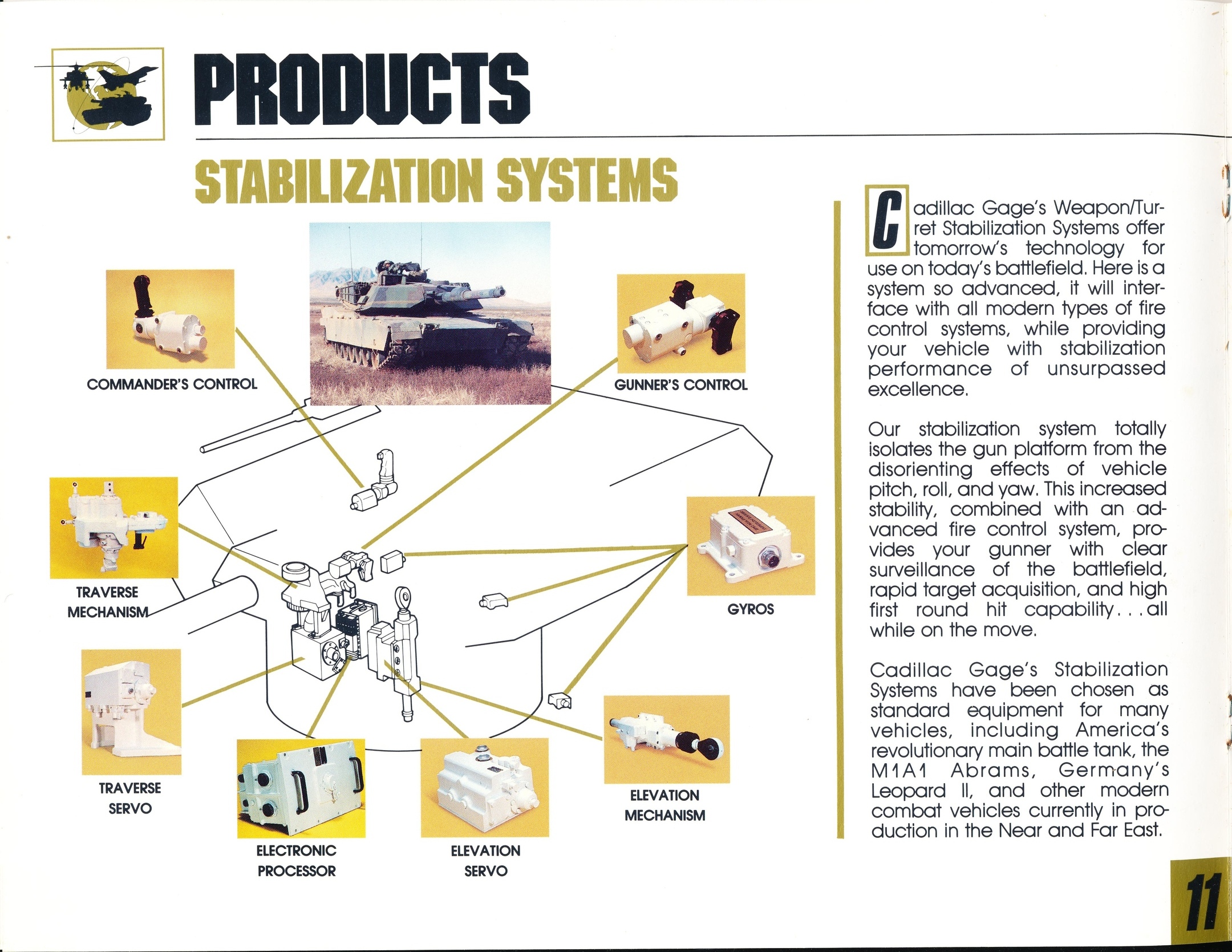

Abrams, резервный телескопический прицел наводчика GAS (Gunner's Auxiliary Sight), модель Kollmorgen Model 939.
В 2011 году Kollmorgen продала свое оптическое подразделение компании L3, интересно название прицела поменялось ?

Реклама отсюда (Army, 1977 г., № 10).

http://forumuploads.ru/uploads/000a/e3/16/2496/t506835.jpg
http://forumuploads.ru/uploads/000a/e3/16/2496/t160646.jpg

2020 г., отсюда.

http://forumuploads.ru/uploads/000a/e3/16/2496/t619479.jpg

704

Наблюдение из современных танков*

http://armor.kiev.ua/Tanks/WWII/vtp_44_10/
__________
* современных на октябрь 1944 г.

705

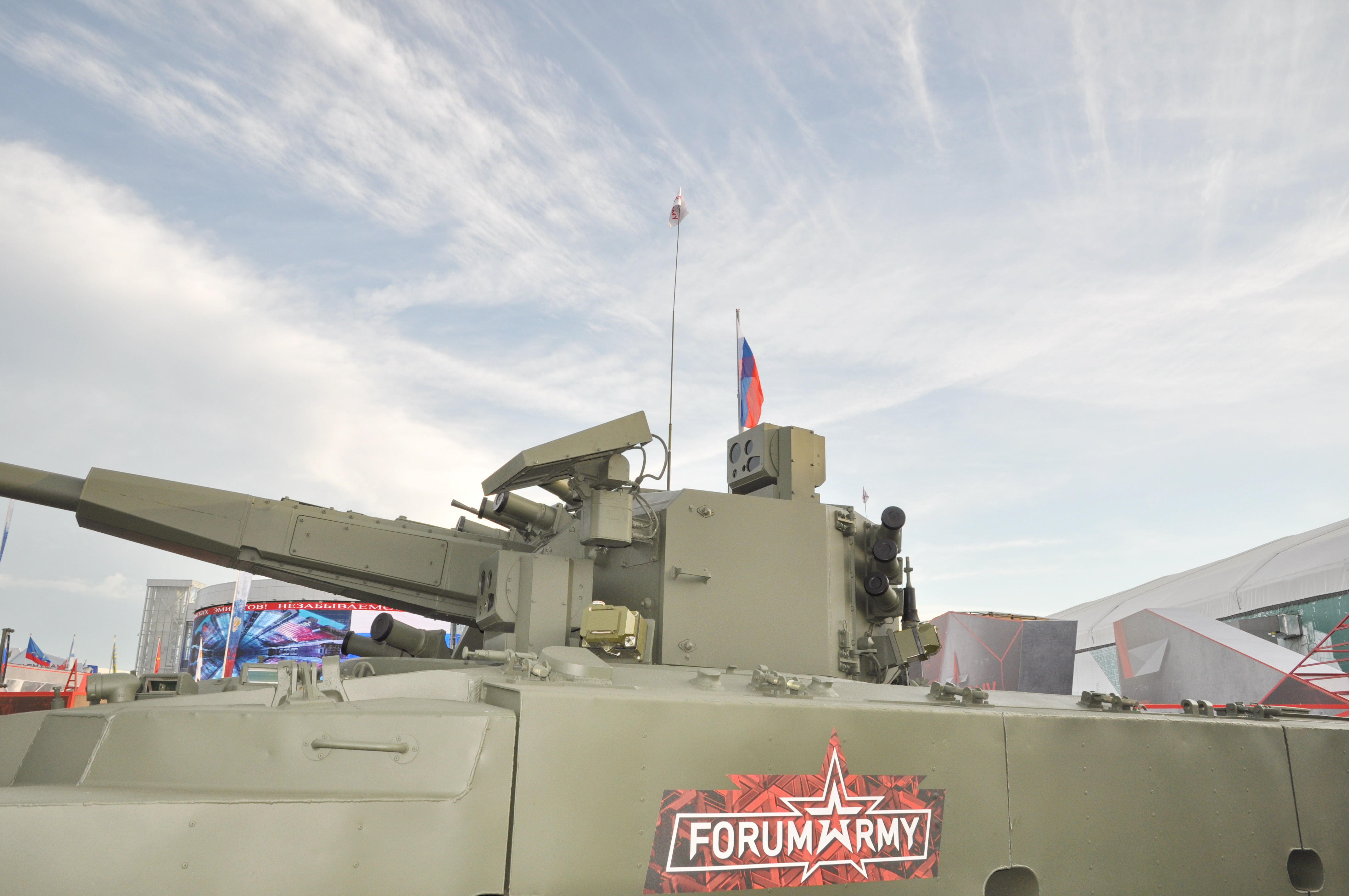

Нигде не пишут какой основной прицел стоит в боевом модуле Б05Я01 «Бережок».

Судя по ТТХ и внешнему виду это «Содема». Я не ошибаюсь?

https://photos.smugmug.com/Military/Engineering-Technologies-2010/i-5qxrqQL/0/a722e206/X3/Part4_0019%20copy-X3.jpg

706

armor.kiev.ua написал(а):

Нигде не пишут какой основной прицел стоит в боевом модуле Б05Я01 «Бережок».

Судя по ТТХ и внешнему виду это «Содема». Я не ошибаюсь?

Вроде как должна быть содема и СУО "Редут".

707

User.27 написал(а):

Вроде как должна быть содема и СУО "Редут".

Ну да, но СУО включает прицелы. Поэтому интересно, почему характеристики по Бережку много где есть, а марку прицела не указывают.

708

Содема на Бережке стоит.

709

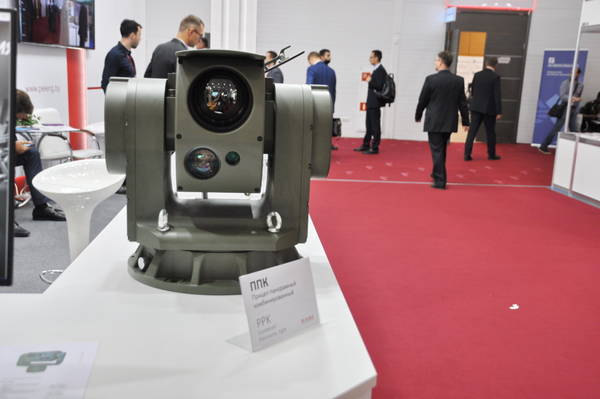

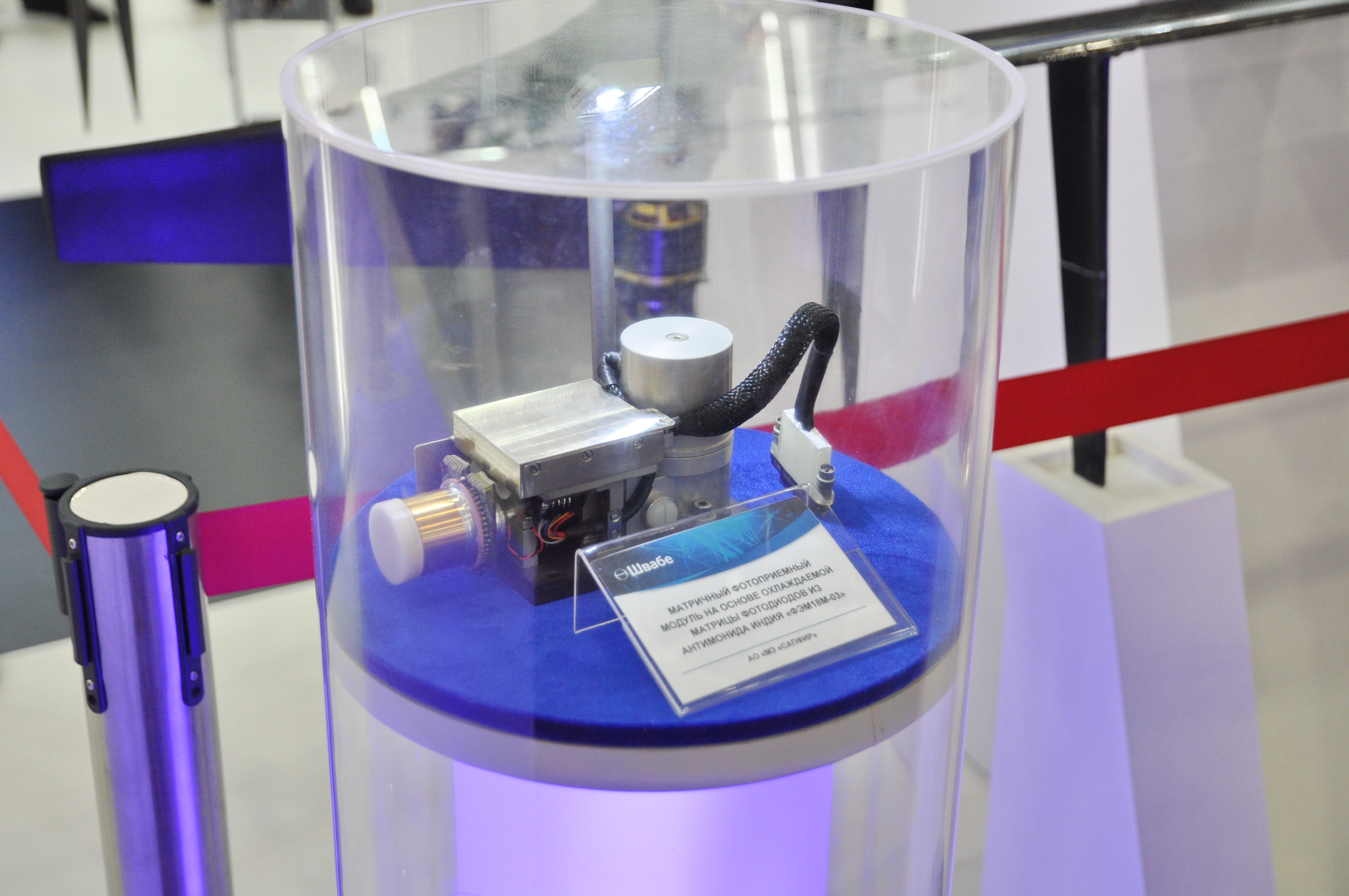

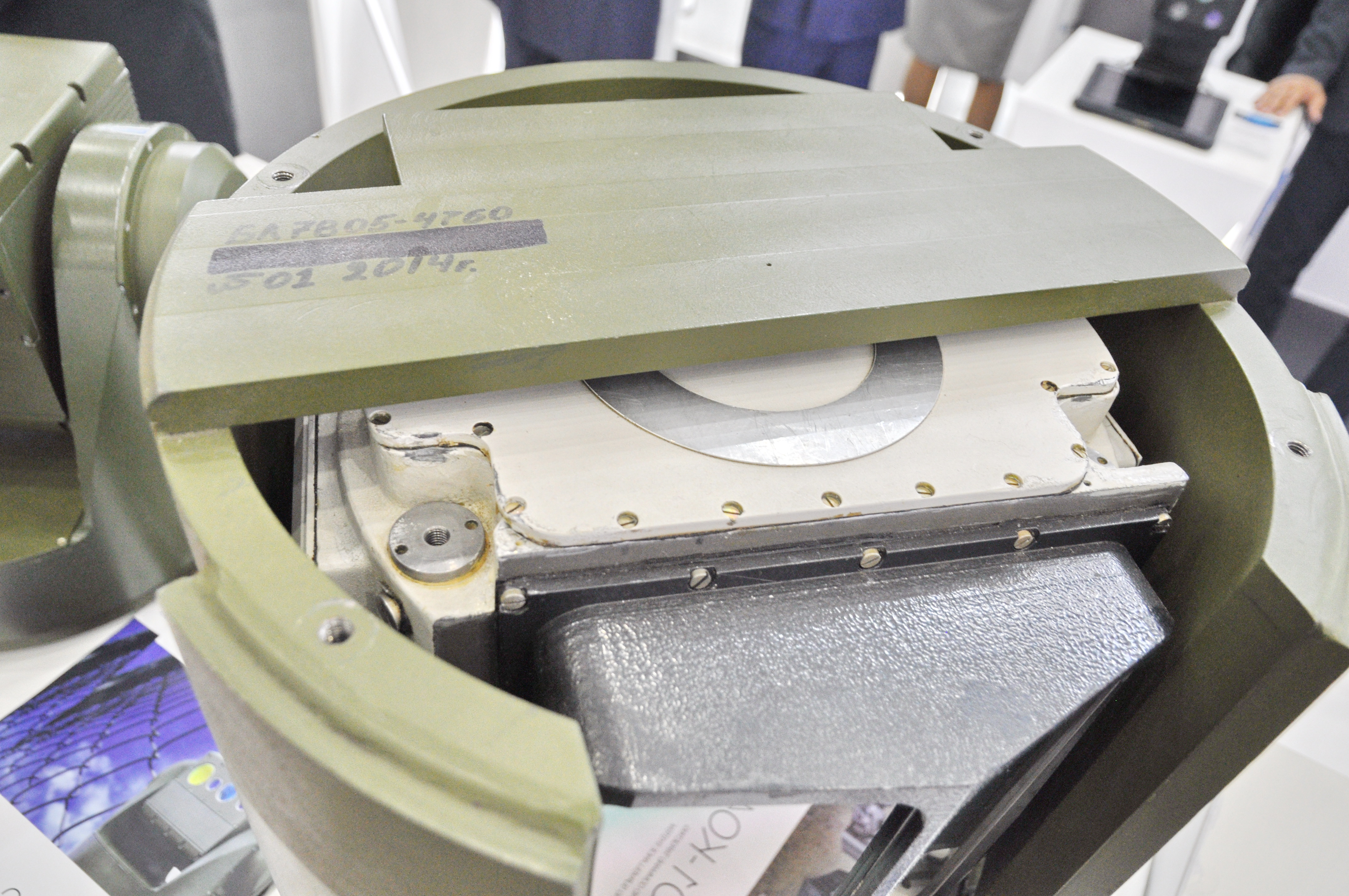

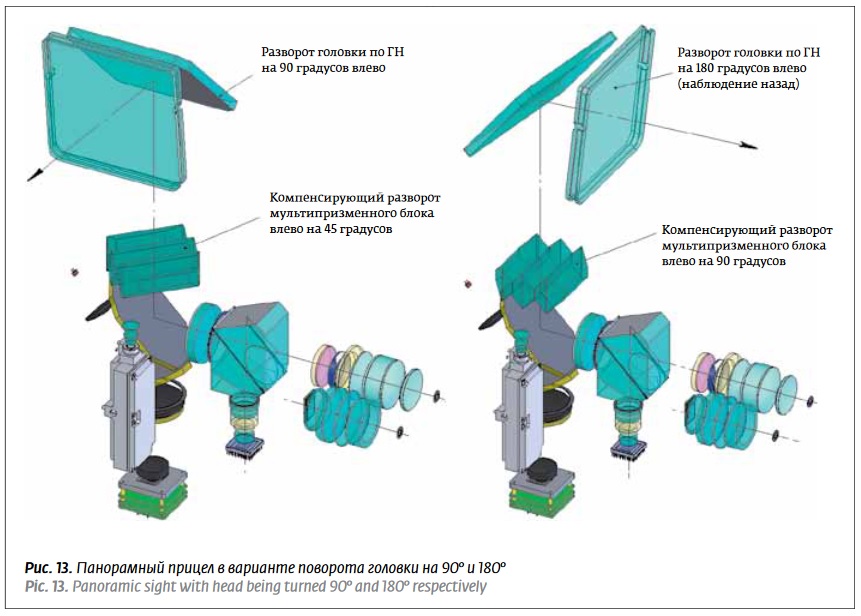

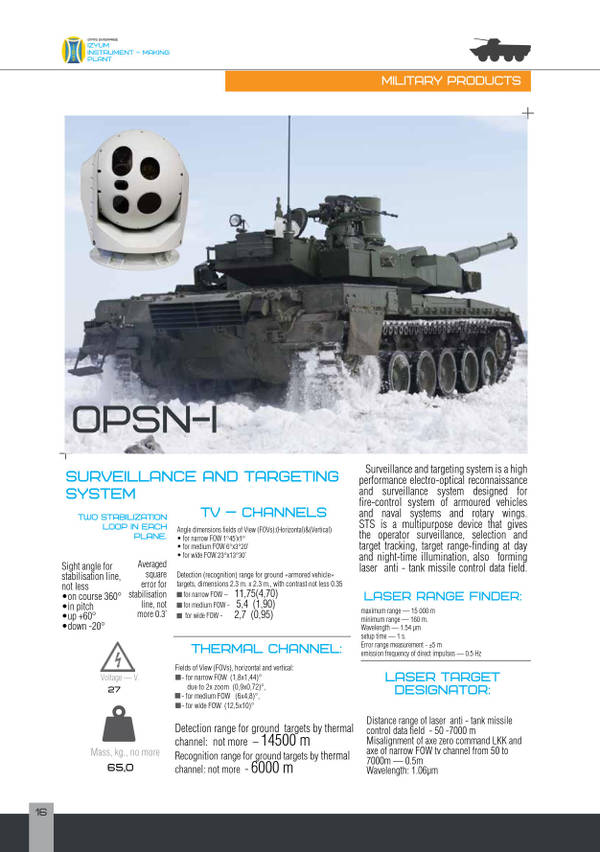

Содема стоит - наш взгляд на многоканальный прицел )

710

Спасибо.

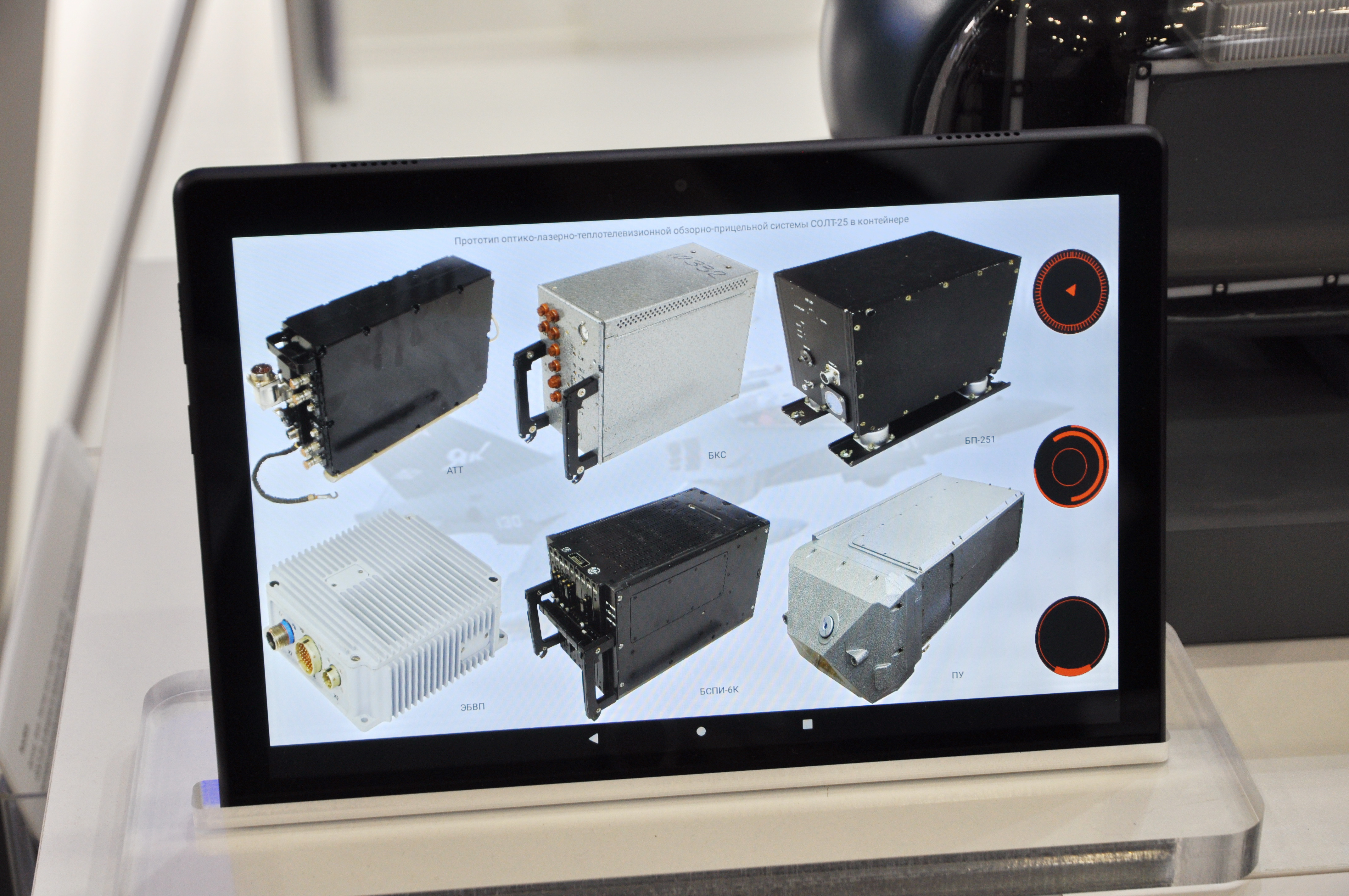

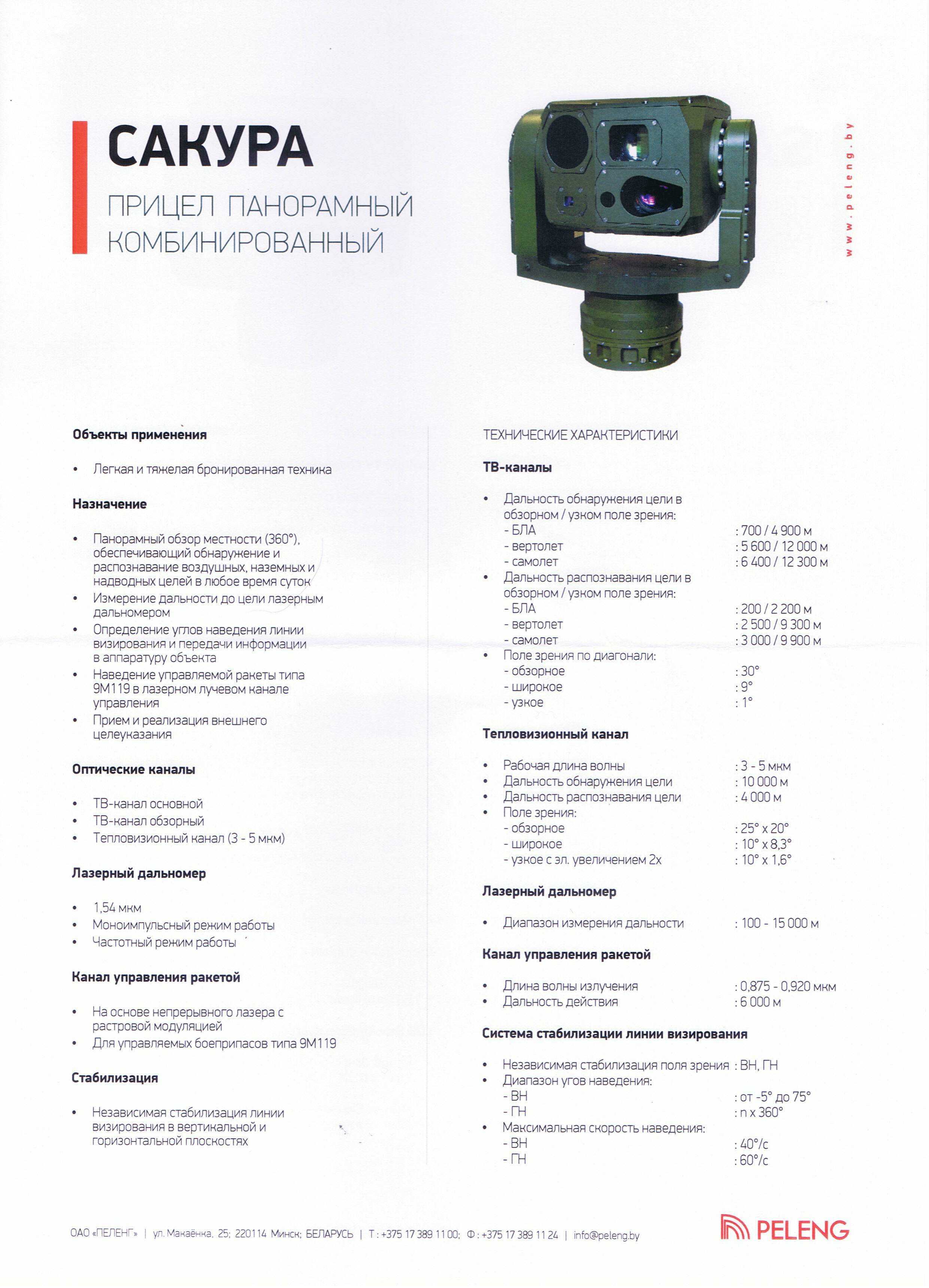

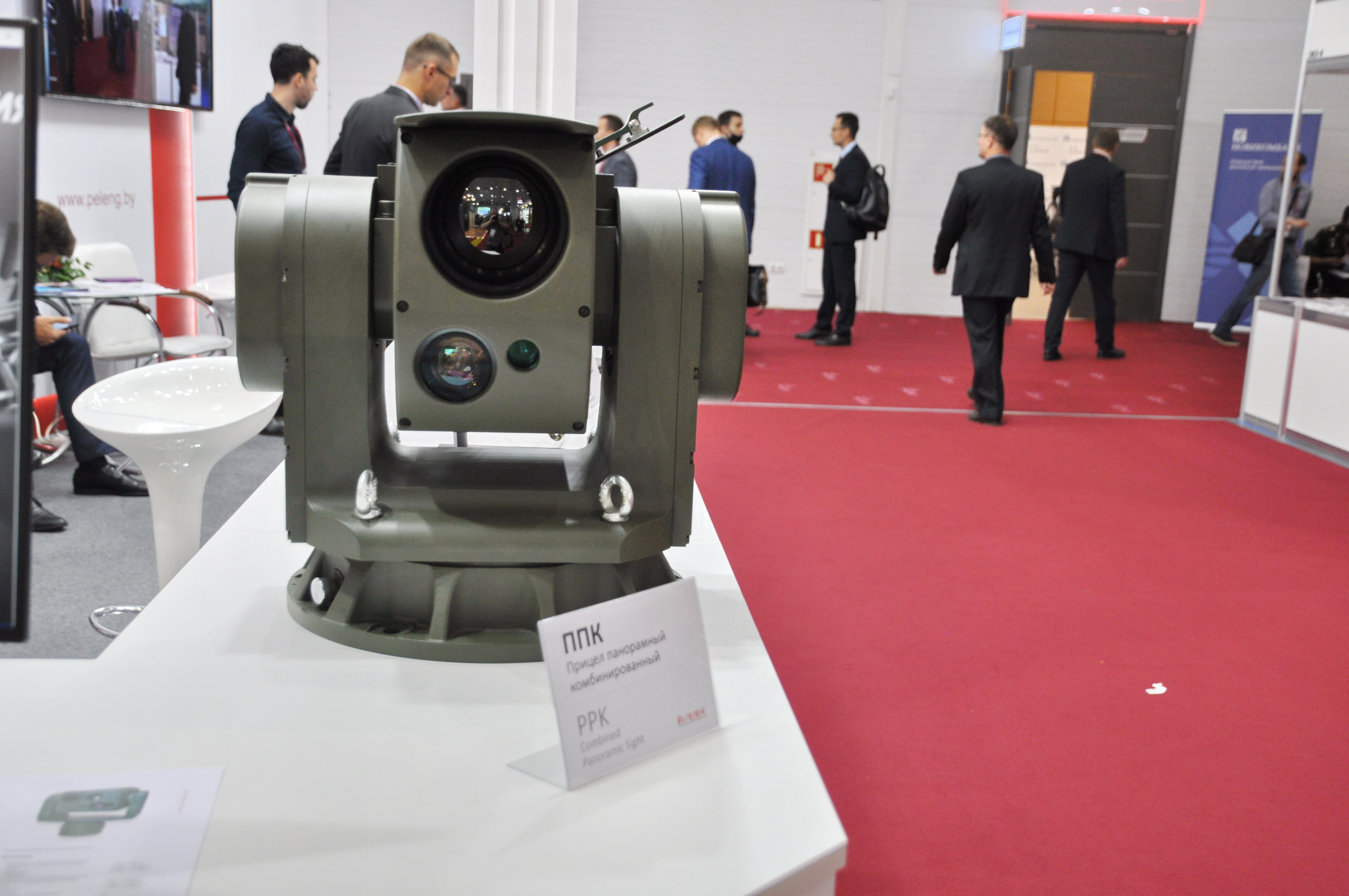

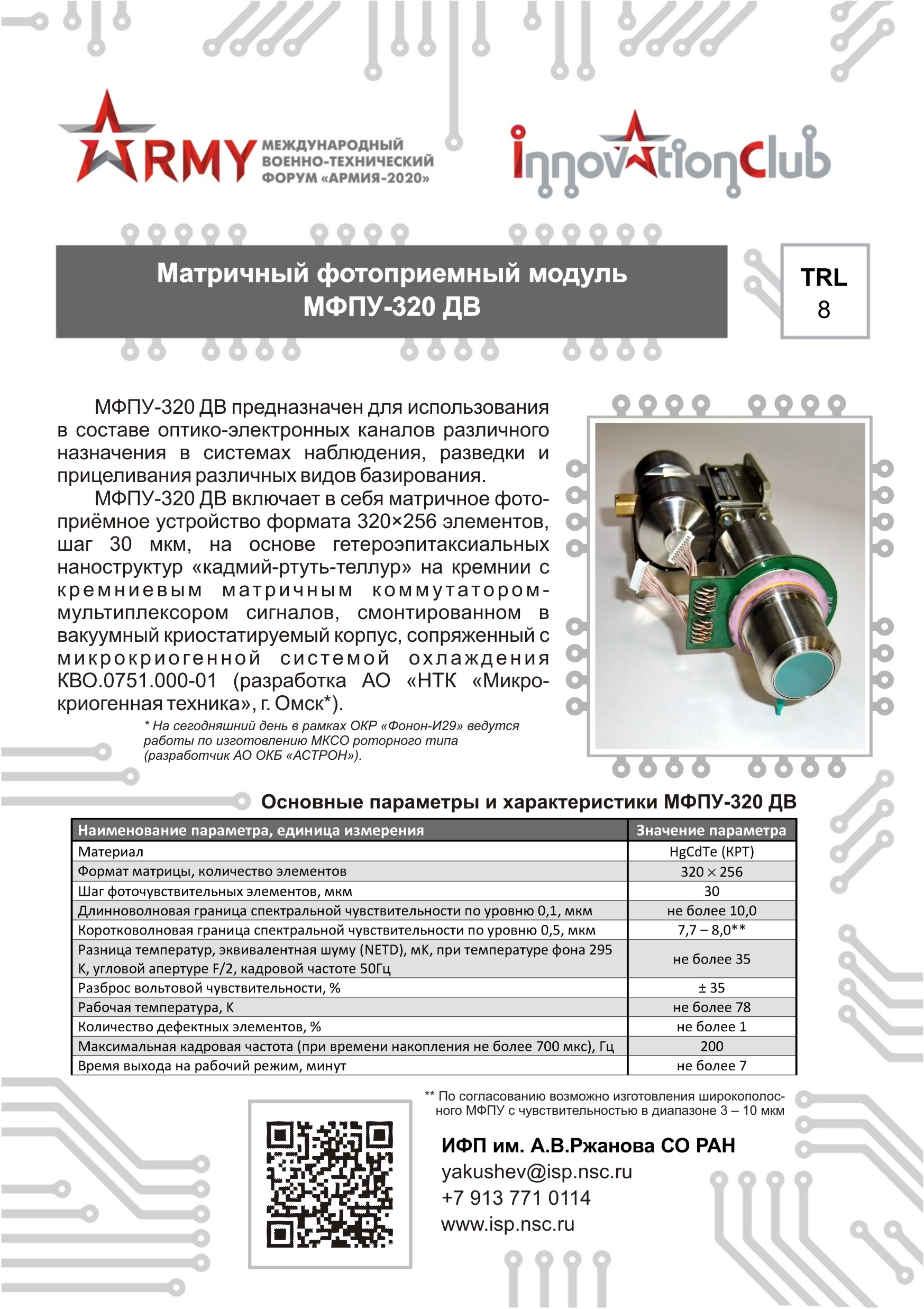

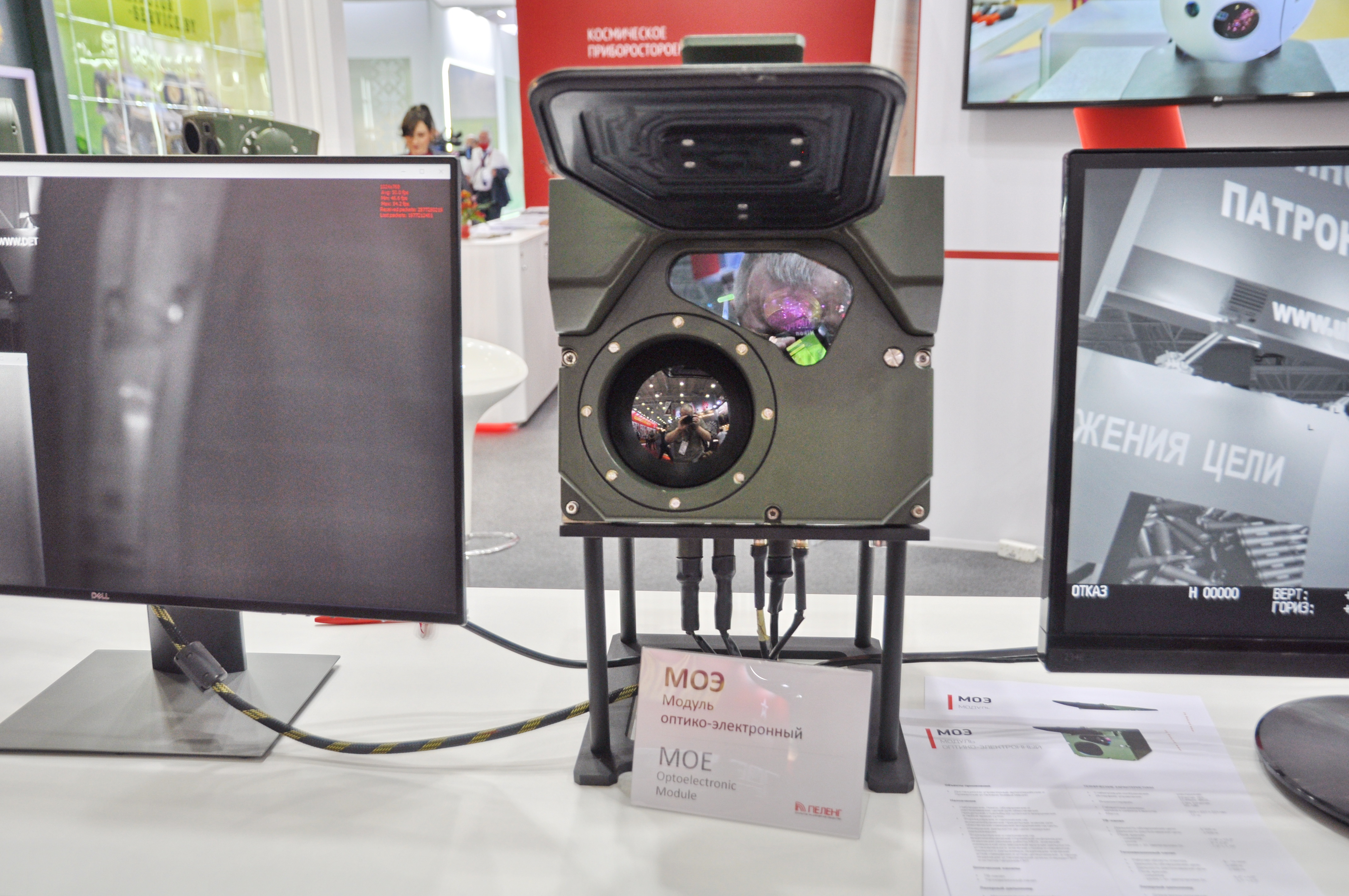

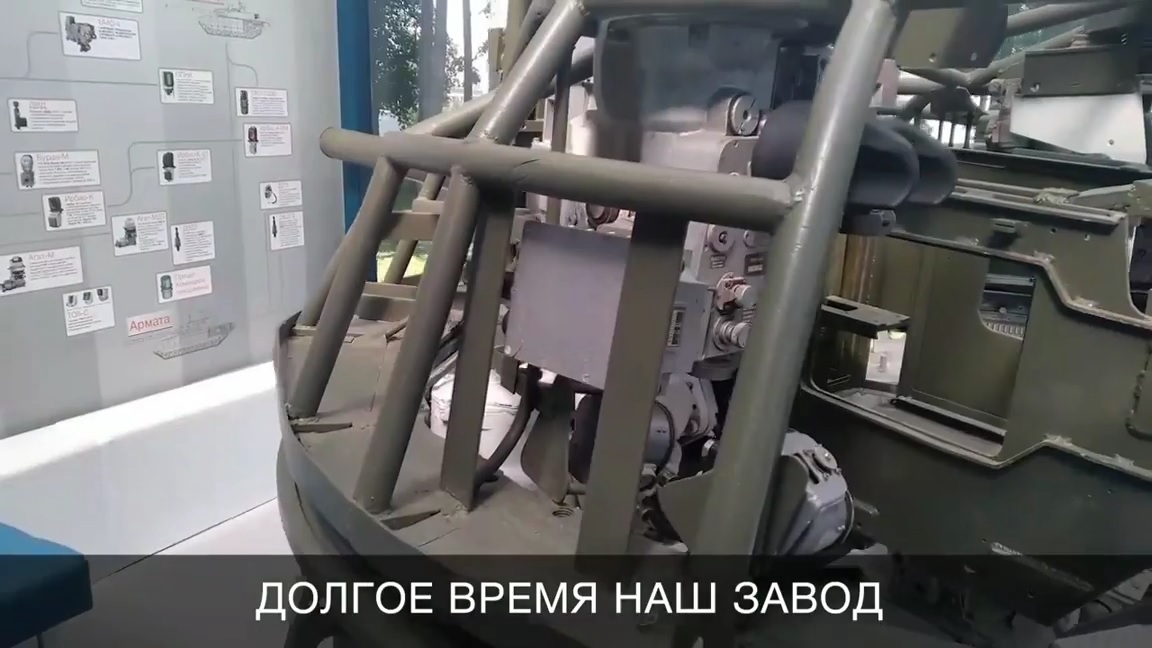

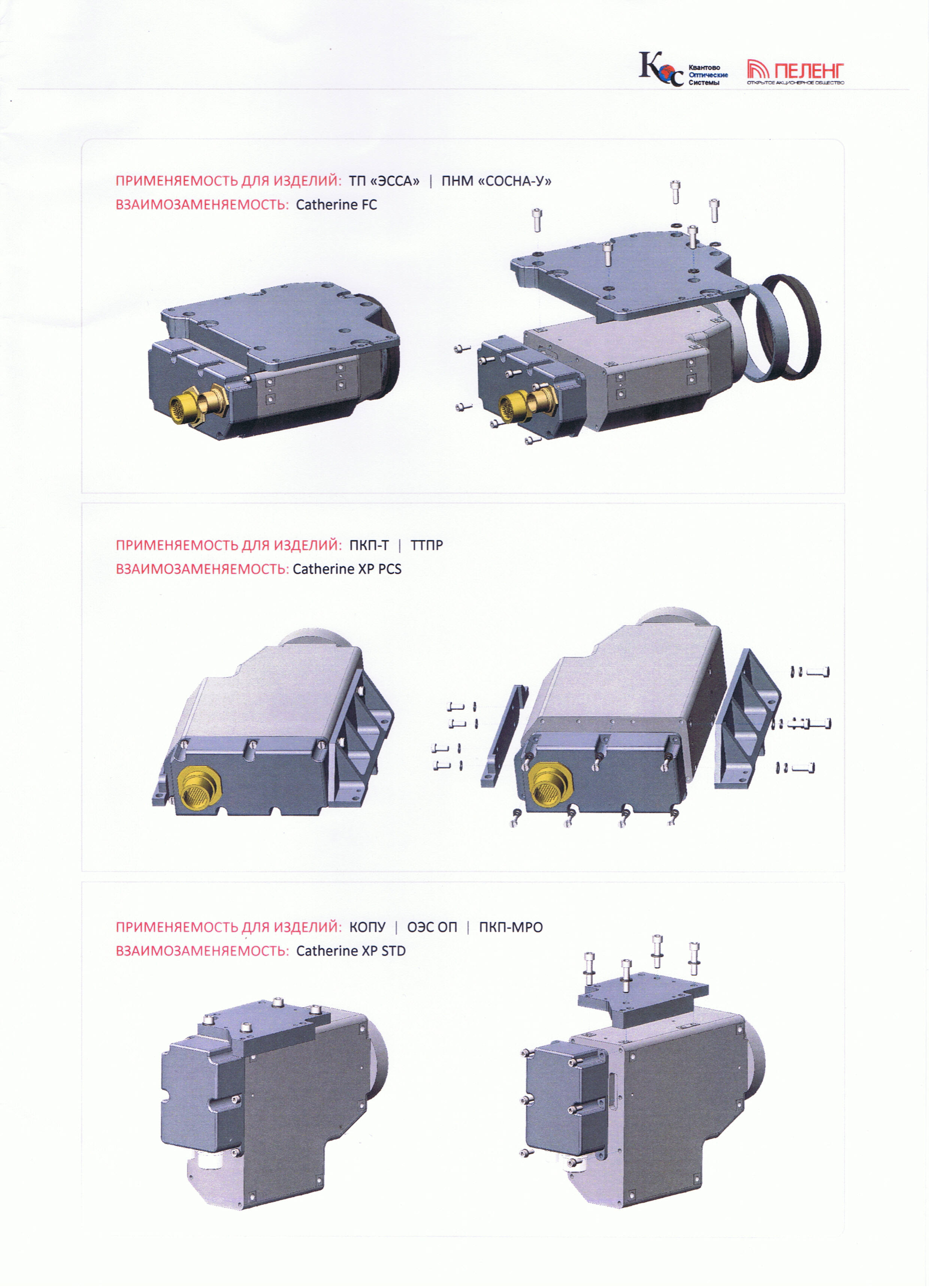

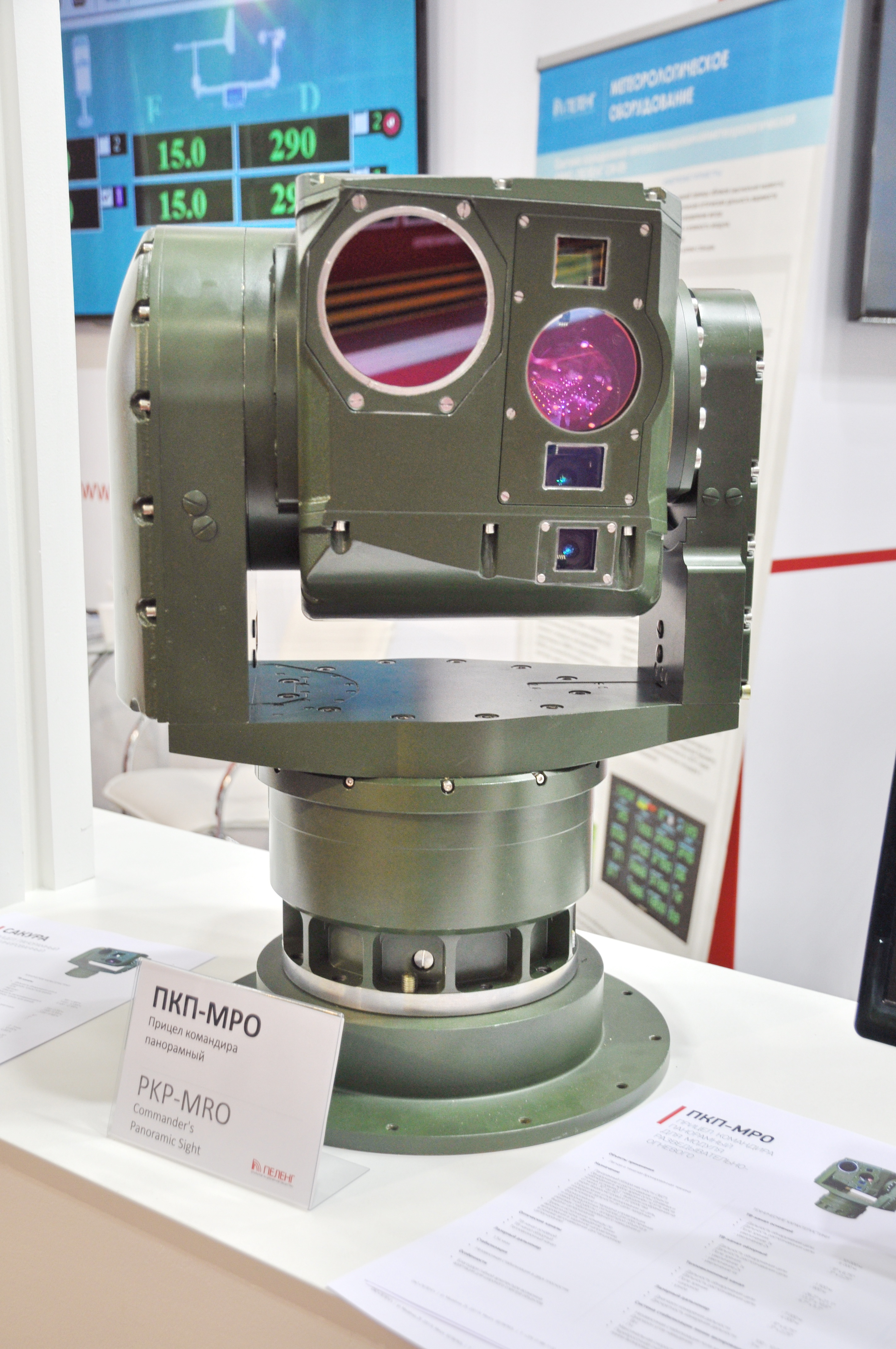

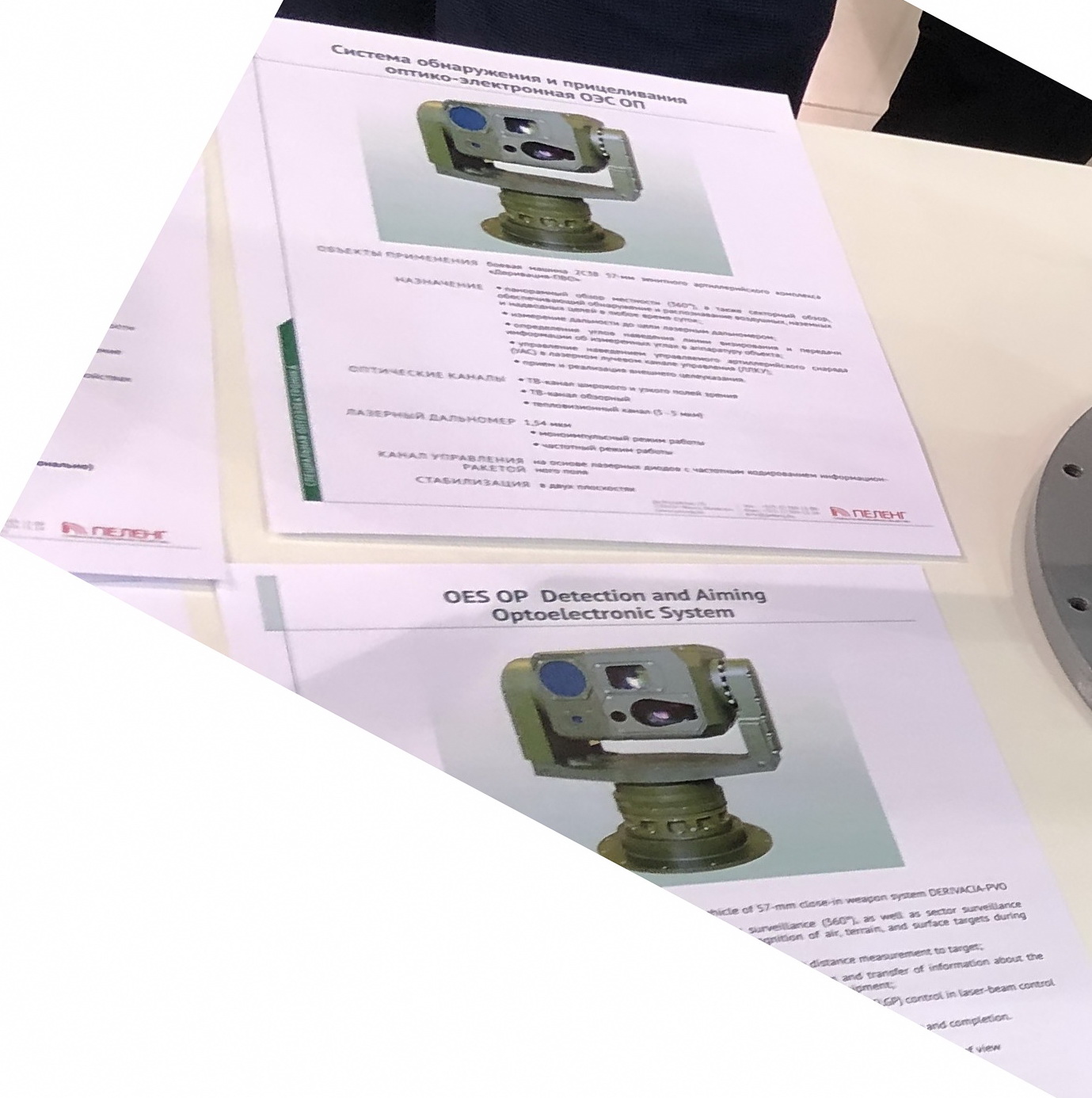

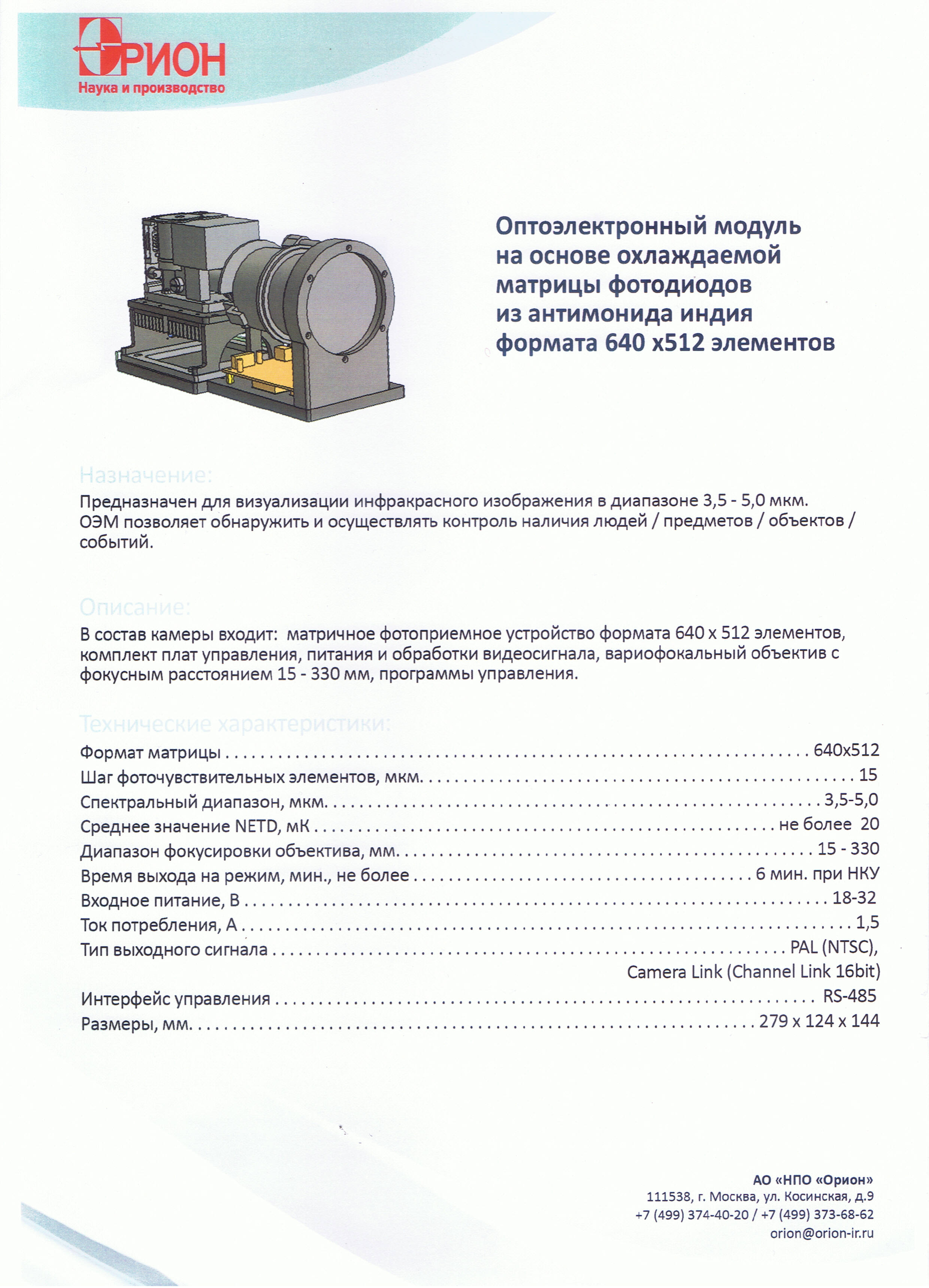

Чтобы мозги не компостировать пора сделать табличку соответствия объект \ прицел, куда загнать известные прицелы за последние 40-50 лет и технику, куда они установлены )

711

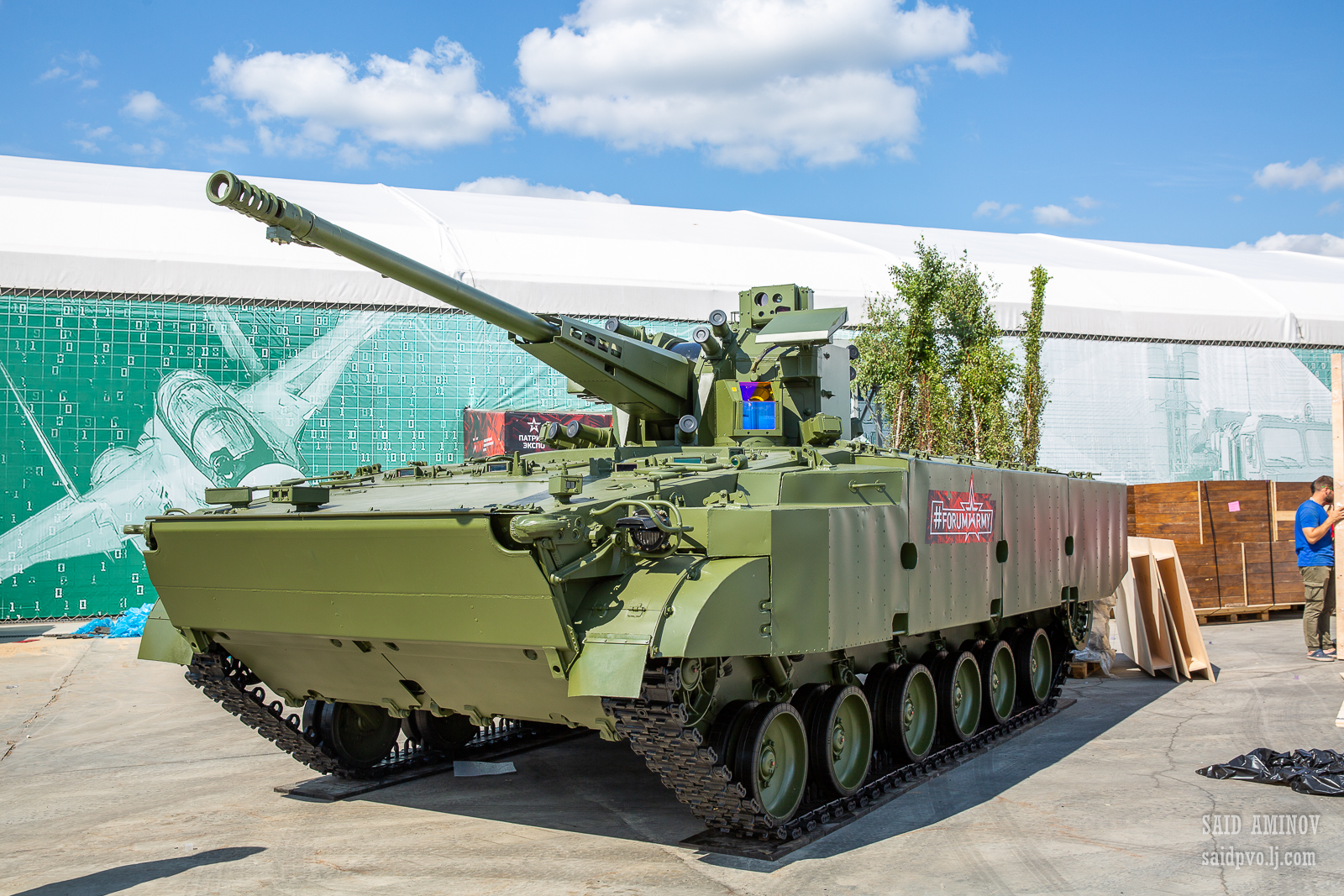

Собственно вот:

https://static.warthunder.ru/upload/image/!2020/06/DB/bmp_2m_1920x1080_logo_ru_5adde4d45ed89418129c077b9ce668f7.jpg
https://static.warthunder.ru/upload/image/!2020/06/DB/bmp_2m_02_1280h720_e2ada6f595108d8bd1c239bb2c8b4266.jpg

712

armor.kiev.ua написал(а):

Собственно вот:

когда уже армату в тундру добавят?

713

Artemon написал(а):

когда уже армату в тундру добавят?

Не скоро. Пока даже Т-90 нет.

714

User.27 написал(а):

Не скоро. Пока даже Т-90 нет.

В отличии от арматы он уже замоделен

715

Artemon написал(а):

когда уже армату в тундру добавят?

Я на такие вопросы отвечать не могу. Только про выпущенные образцы и только про их реальные прототипы ;-)

716

Artemon написал(а):

В отличии от арматы он уже замоделен

Надеюсь разрабы не упорятся в такой эльфийзм и остановятся на Т-90М.

717

armor.kiev.ua написал(а):

Собственно вот:

Выглядит очень неплохо!

User.27 написал(а):

Надеюсь разрабы не упорятся в такой эльфийзм и остановятся на Т-90М.

Так а после него - что? По сути, сделали что могли, более новые образцы либо малосерийные, либо опытные. Надо им на базу Еnlisted переходить, благо что тесты были отличные и, лично мне, игра понравилась больше чем Тундра.

Отредактировано Medved_A (2020-06-09 16:51:28)

718

User.27 написал(а):

Надеюсь разрабы не упорятся в такой эльфийзм и остановятся на Т-90М.

В отличие от ... бумажных, а также посланных на имя тов. Сталина гениальных проектов, призванных победить проклятых фошистофф, и прочих шаротанков практически точно не будет.

Ну, а любой образец, реально существовавший в железе, нельзя исключать.

P.S. Мы слегка ушли от темы, лучше перейти в соответствующий раздел.

Отредактировано armor.kiev.ua (2020-06-09 17:02:38)

719

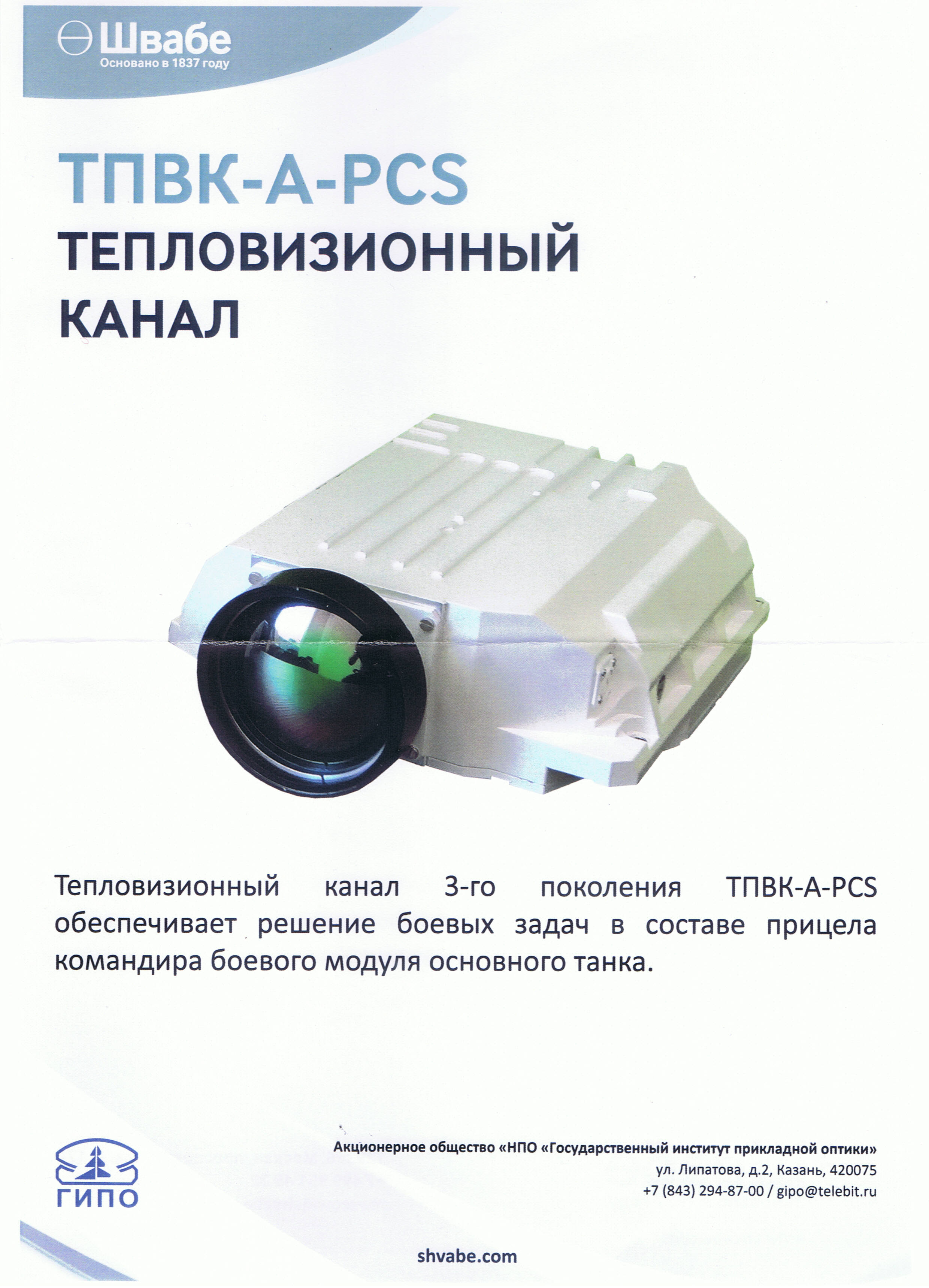

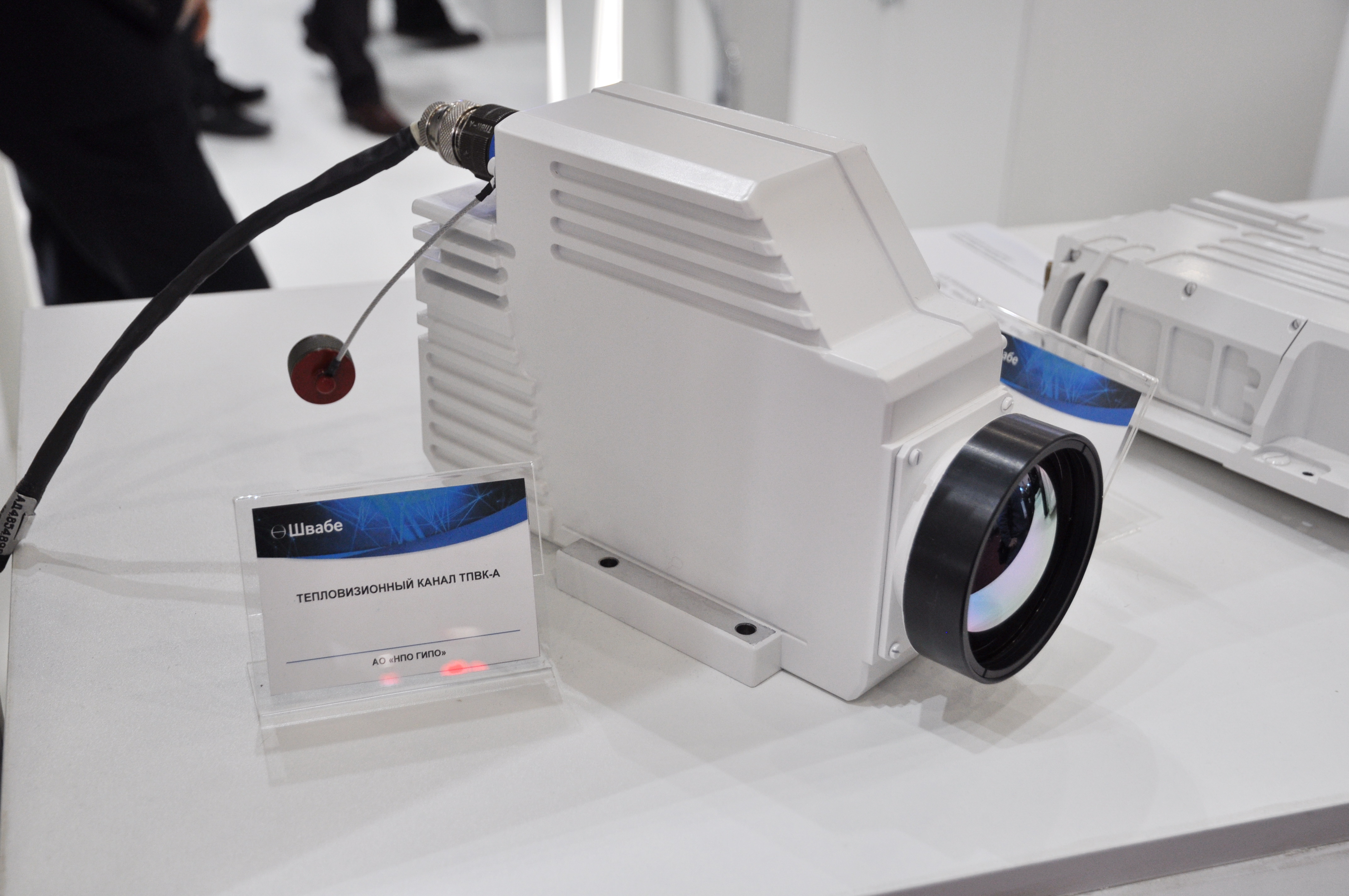

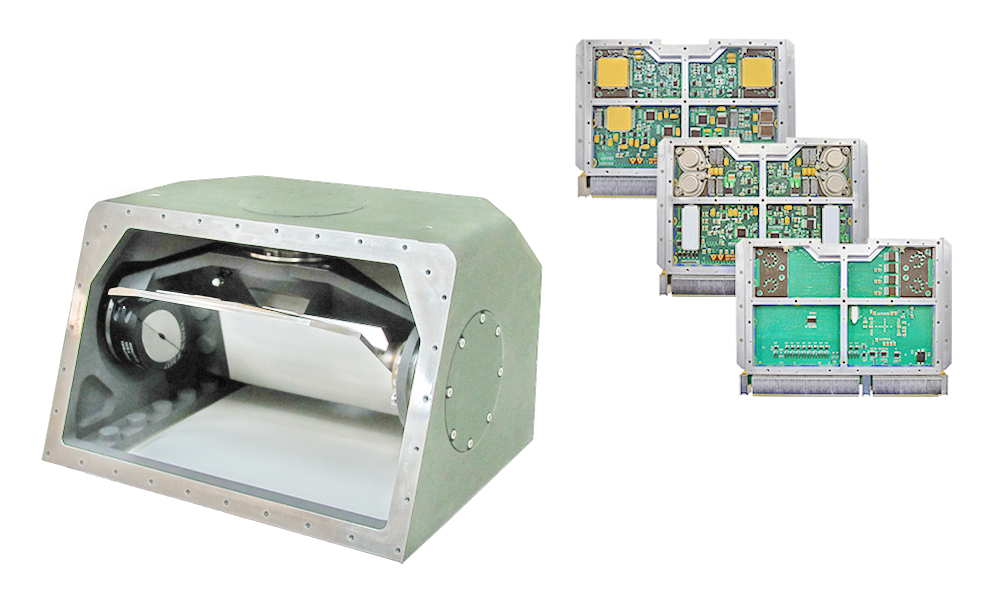

А как выглядит сетка у Содемы? Да и СУО в составе Бережка нигде вроде как не разобрана. Неужто засекречено?

720

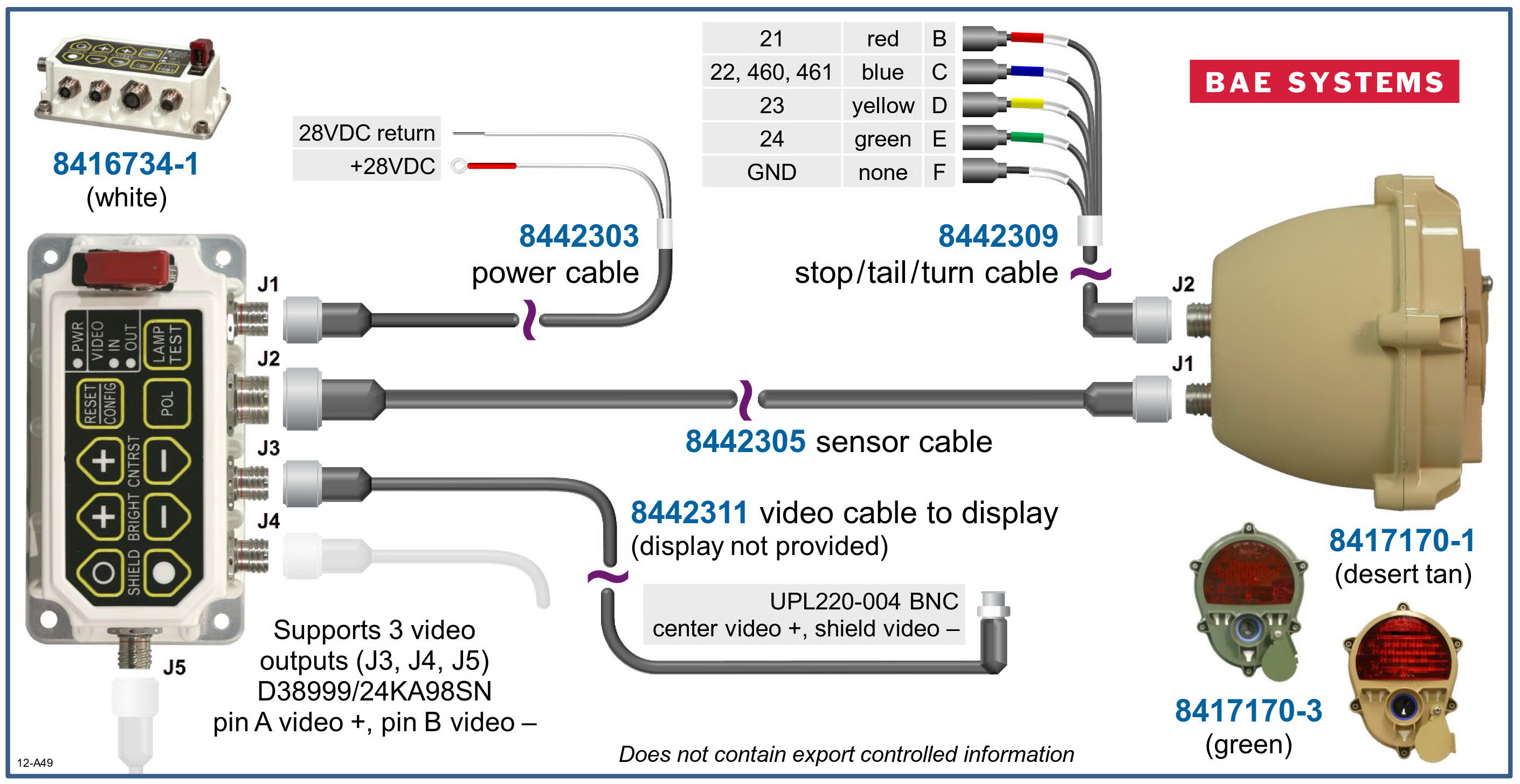

Монополист в производстве смотровых блоков с биокулярной линзой (на мини-кинескопах) для американской бронетехники (M1, M2, LAV, Stryker) - Palomar Display Products. Часть информации взято из архивных версий сайта компании.
Блоки в основном используются для отображения сигнала тепловизионного канала. В части блоков используется устанавливаемая поверх кинескопа волоконно-оптическая пластина для улучшения качества изображения (fiber optics CRT).

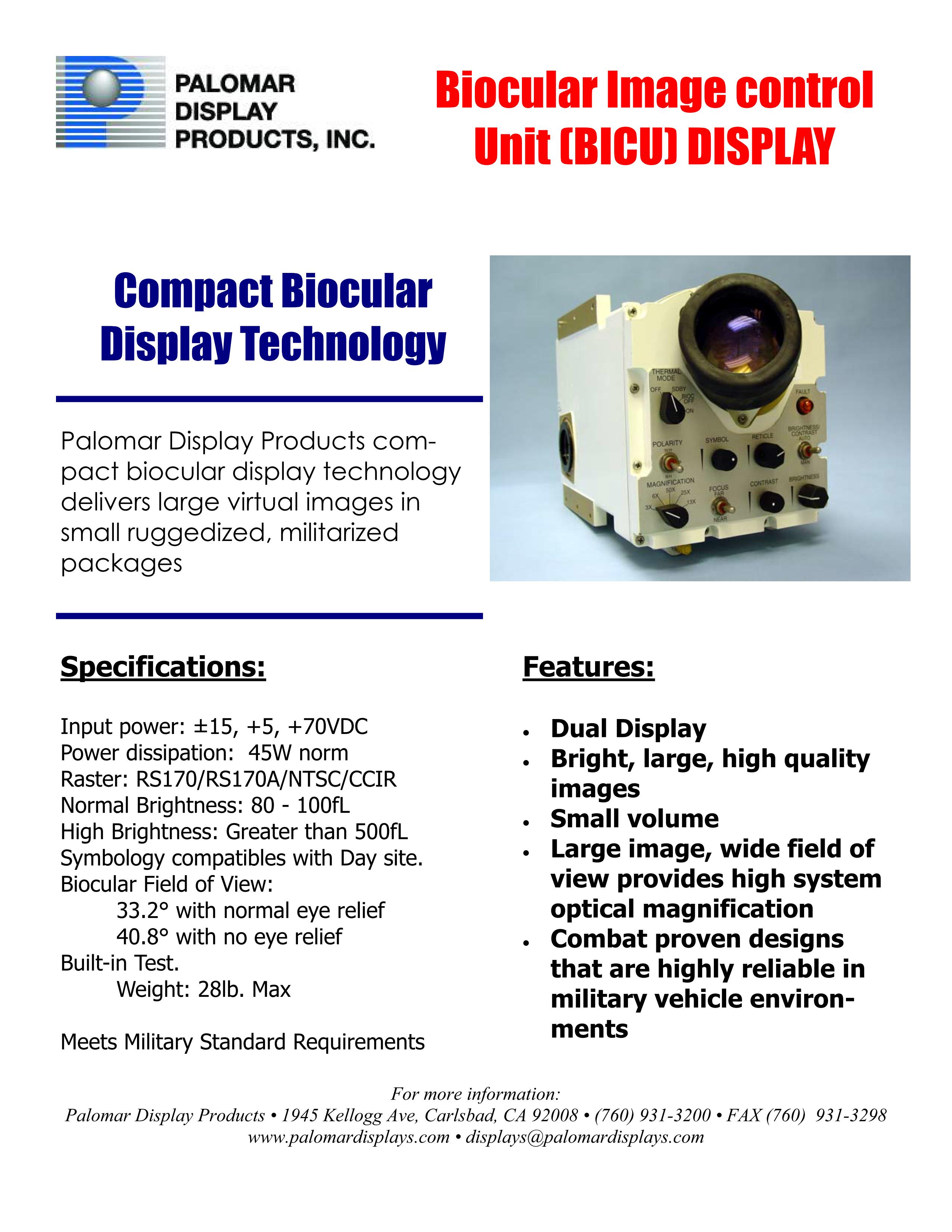

Abrams, Biocular Image control Unit (BICU) для основного прицела.
Если не ошибаюсь в этом блоке используется сдвоенный мини-кинескоп ("...two CRTs integrated into one chassis").

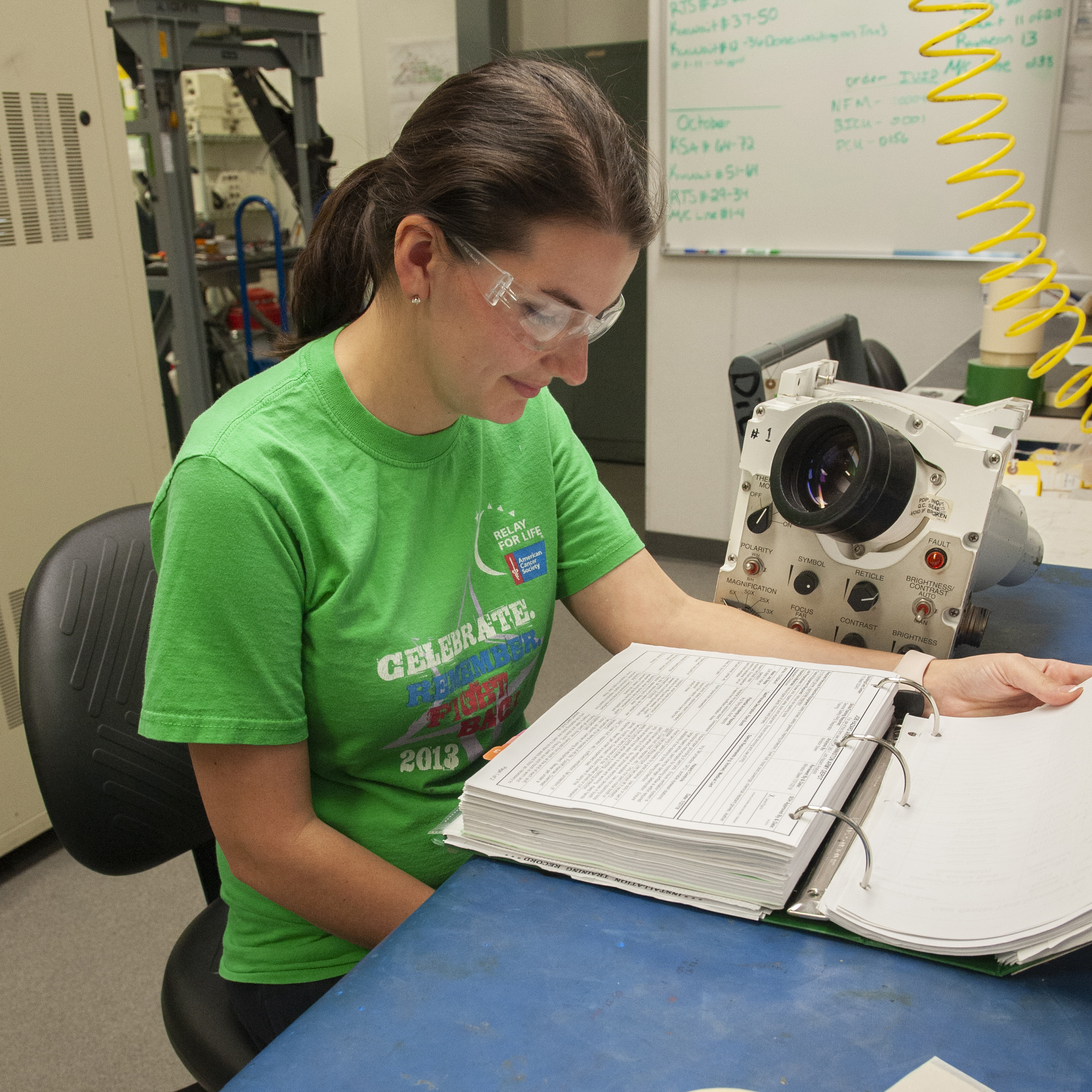

http://forumuploads.ru/uploads/000a/e3/16/2496/t413564.jpg

http://forumuploads.ru/uploads/000a/e3/16/2496/t226785.jpg

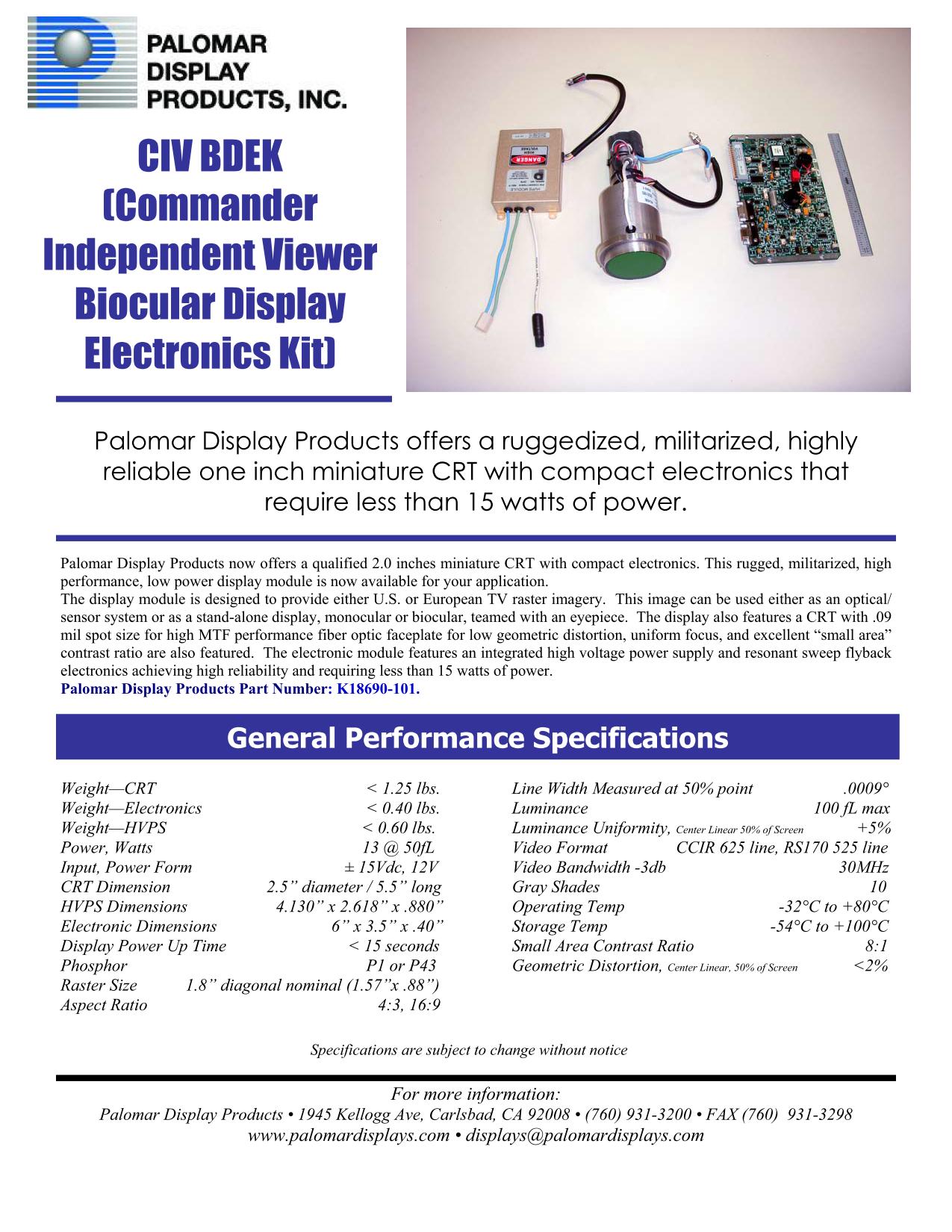

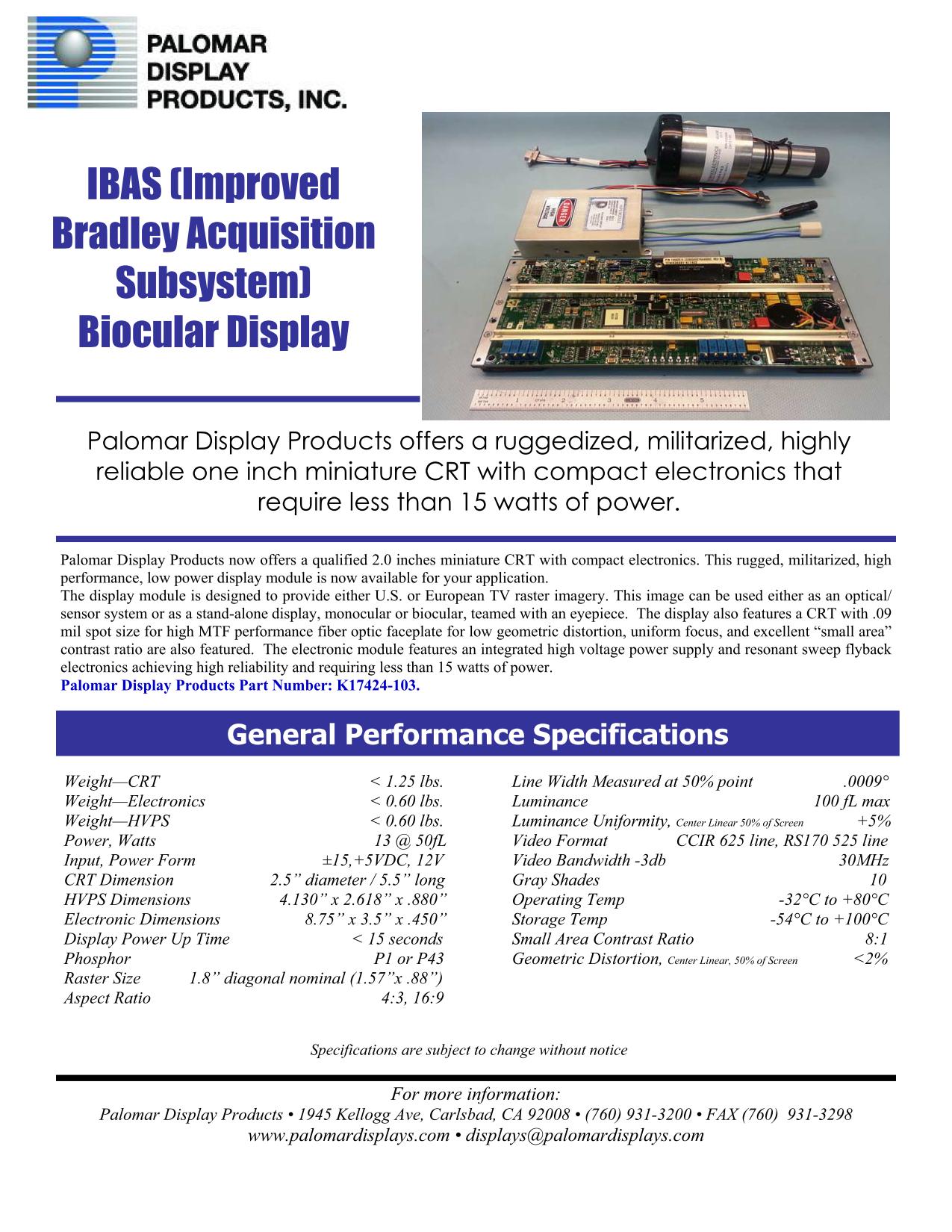

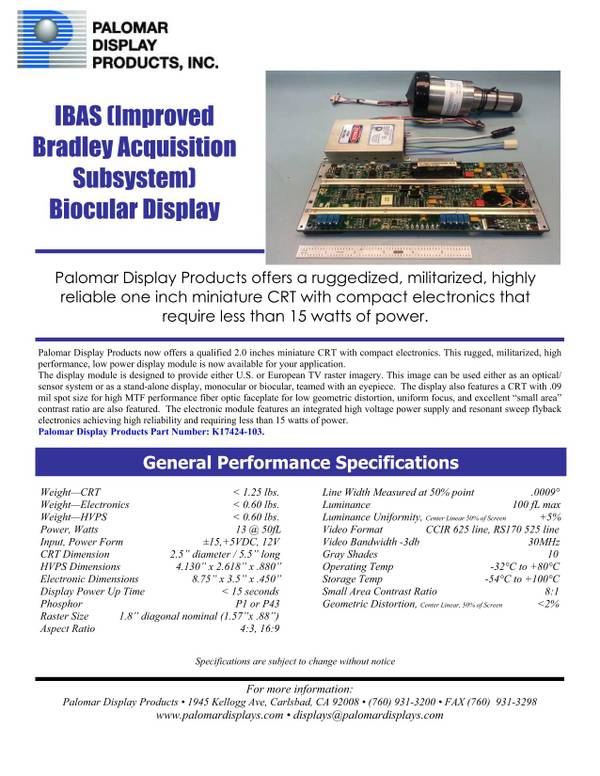

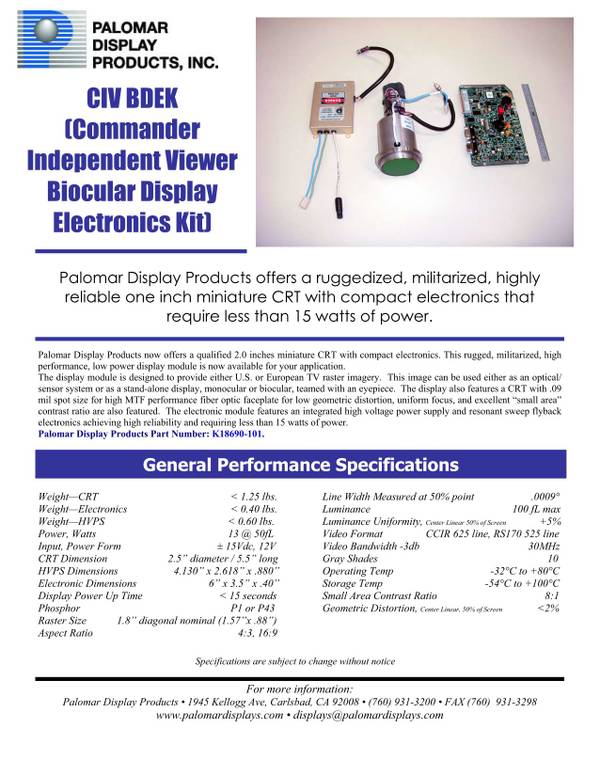

Bradley, IBAS (Improved Bradley Acquisition Subsystem) Biocular Display и CIV BDEK (Commander Independent Viewer Biocular Display Electronics Kit).
http://forumuploads.ru/uploads/000a/e3/16/2496/t469826.jpg http://forumuploads.ru/uploads/000a/e3/16/2496/t971854.jpg

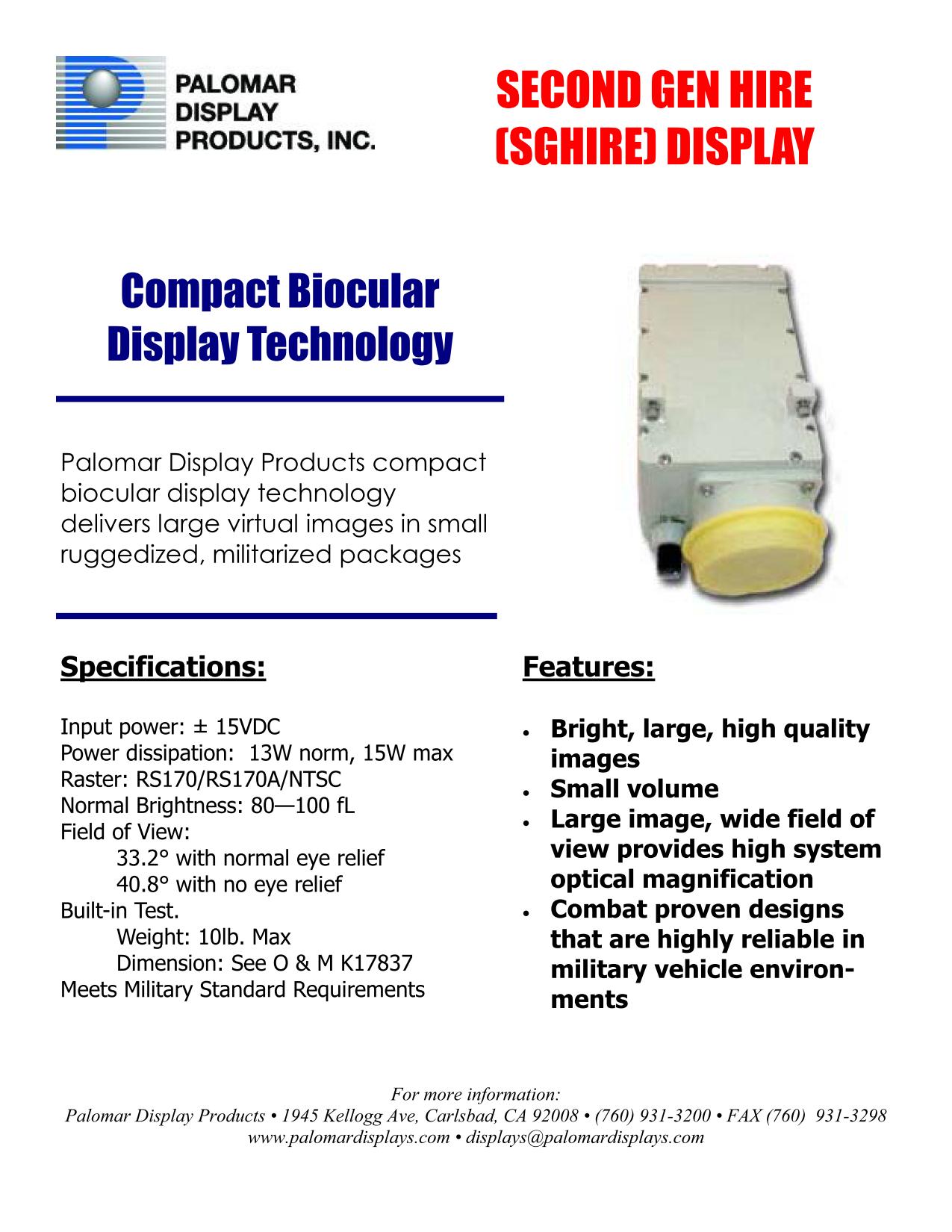

LAV, Second GEN HIRE (SGHIRE) Display.
http://forumuploads.ru/uploads/000a/e3/16/2496/t907714.jpg

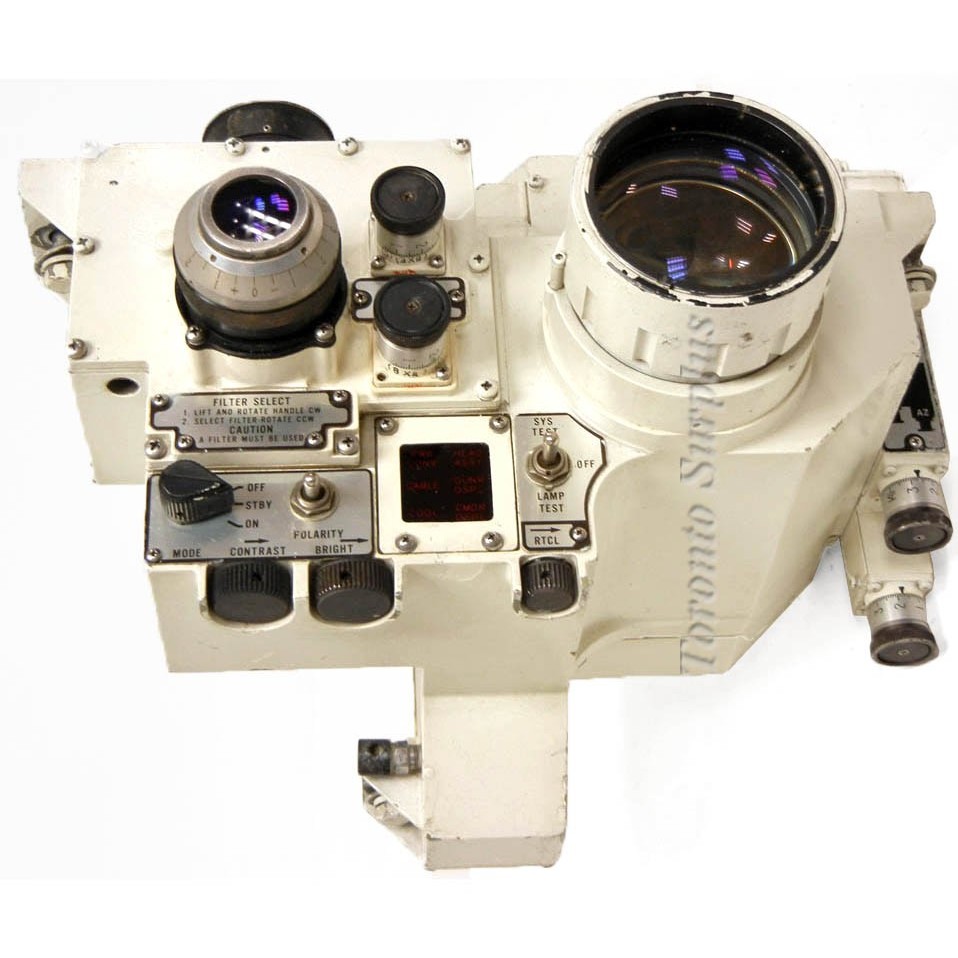

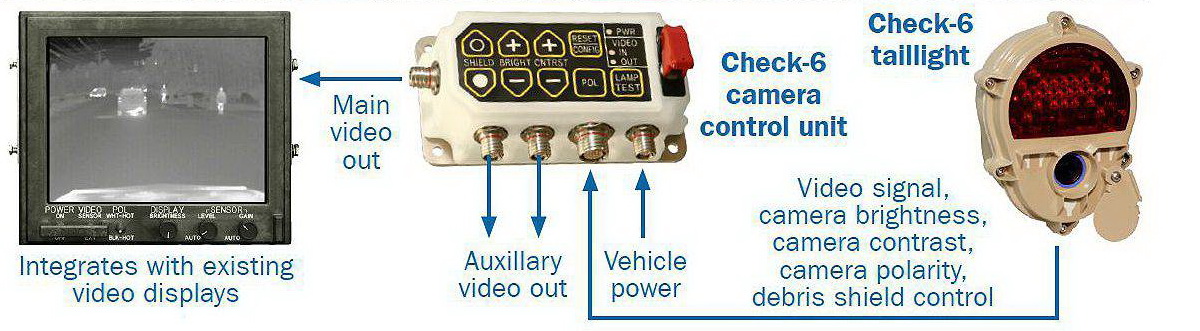

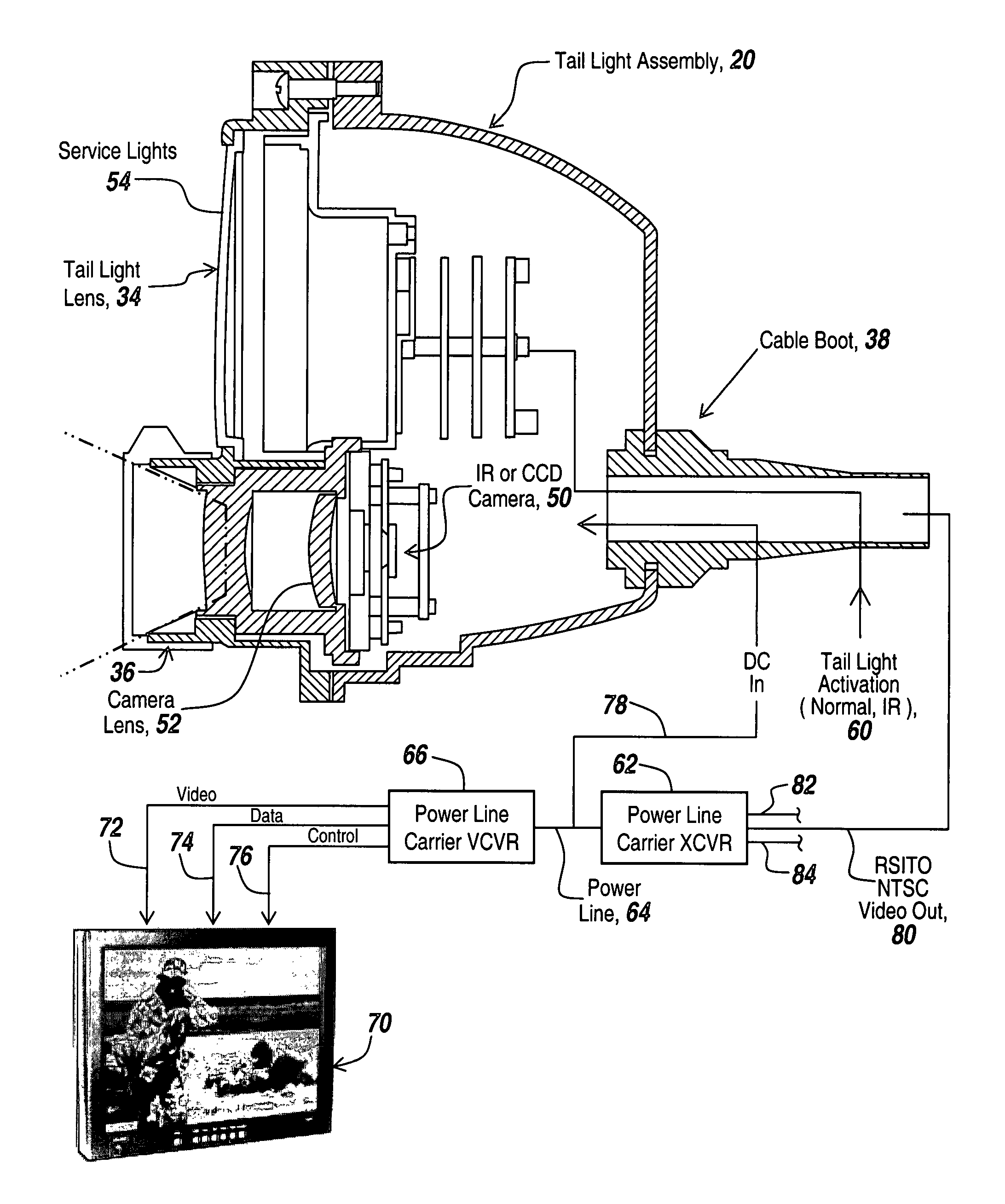

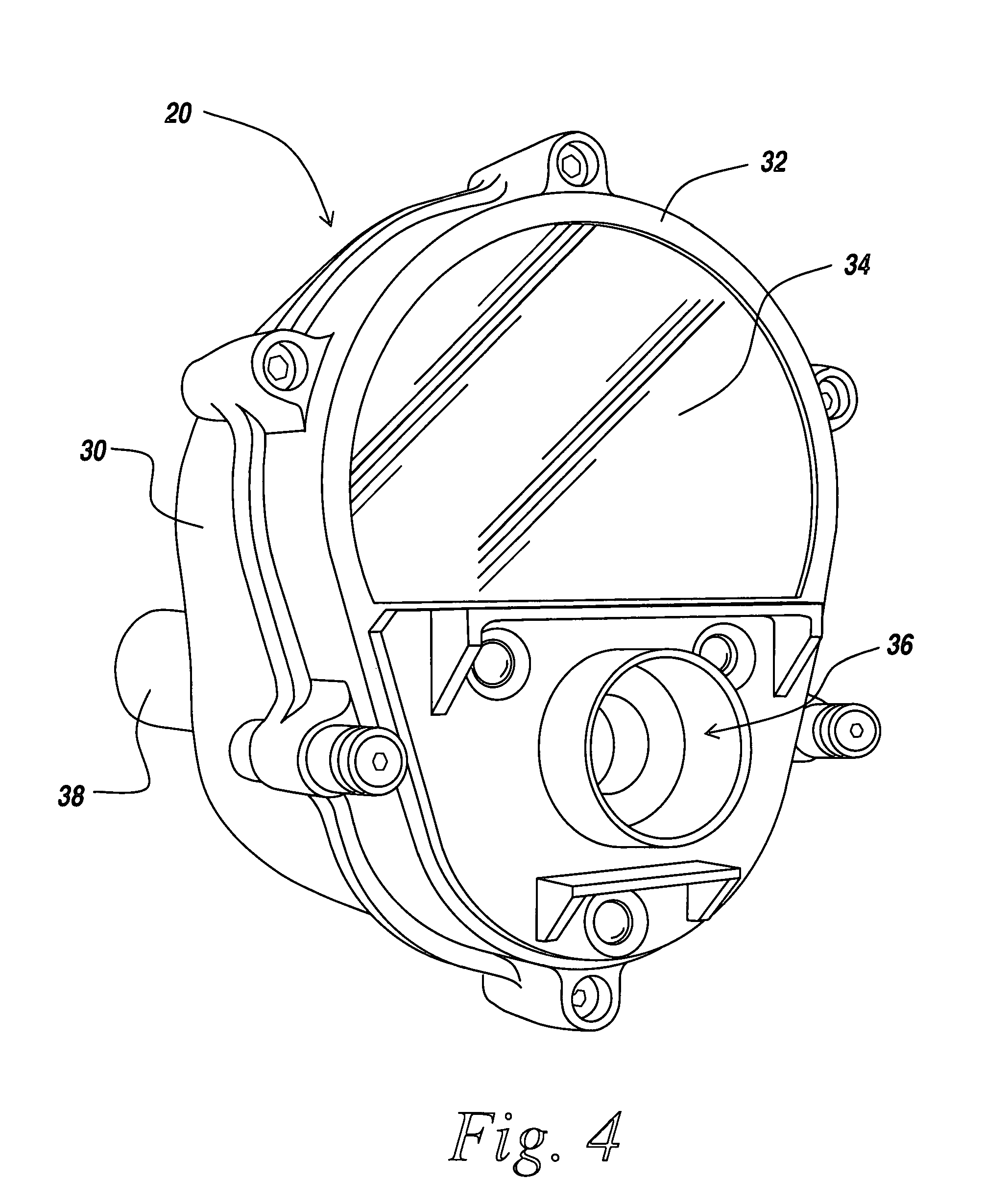

Блоки с биокулярной линзой используются также в LRAS3 (Long Range Advanced Scout Surveillance System) и пусковых ТOW. Выпускается вариант для LAV для Саудовской Аравии ITSS/SANG (Improved Thermal Sight System/Saudi Arabia National Guard ) DISPLAY.

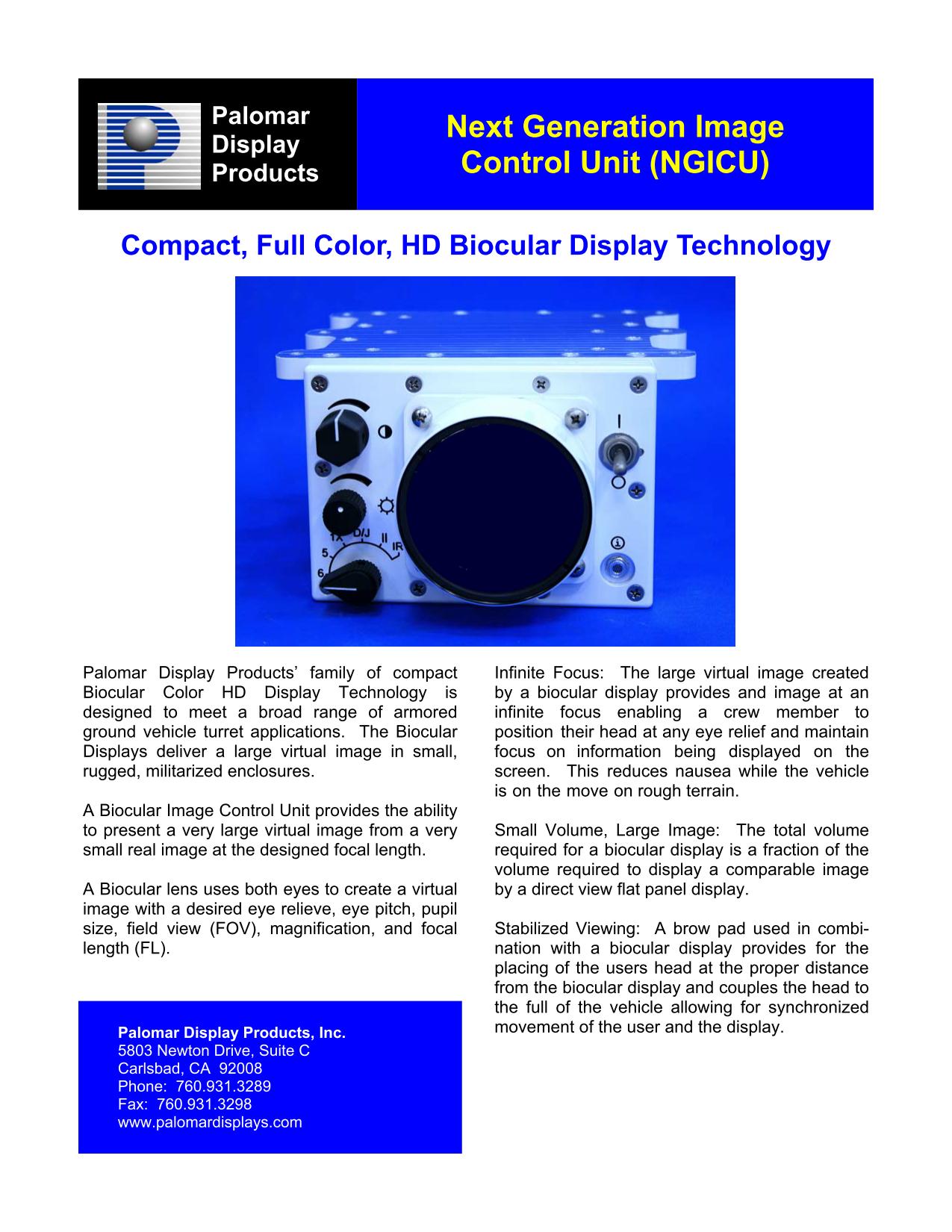

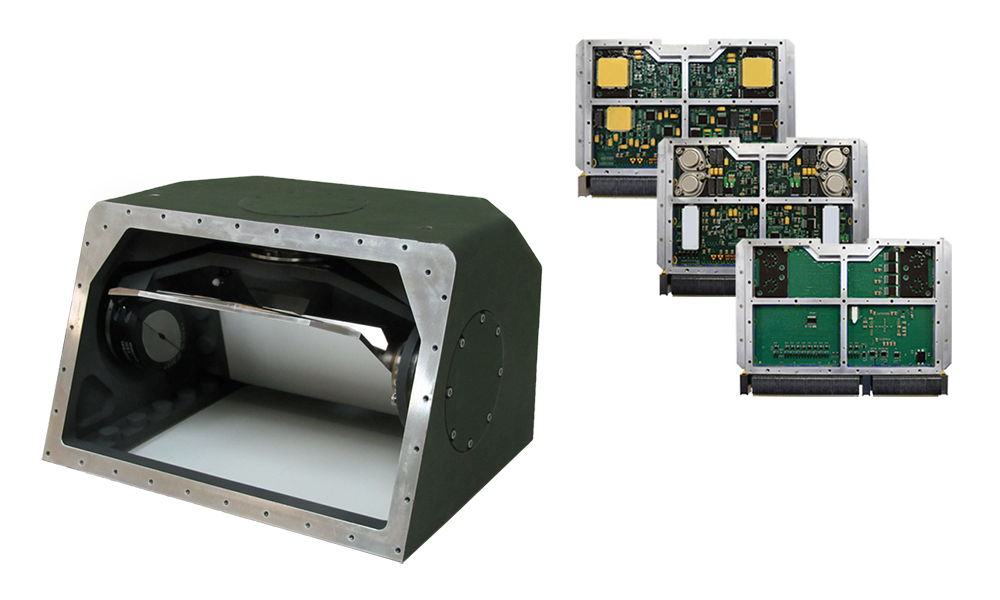

Компания выпускает универсальный смотровой блок с современной начинкой (плоские мини-ЖК-панели разрешением до 4K) Next Generation Image Control Unit (NGICU).
И вероятно надеяться в будущем заменить им все ранее выпущенные кинескопные блоки :D
http://forumuploads.ru/uploads/000a/e3/16/2496/t217077.jpg

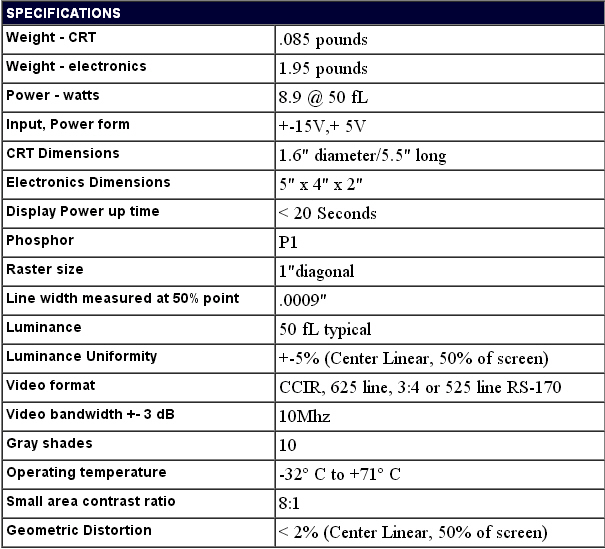

Характеристики мини-кинескопа, 2001 г..
http://forumuploads.ru/uploads/000a/e3/16/2496/791697.jpg

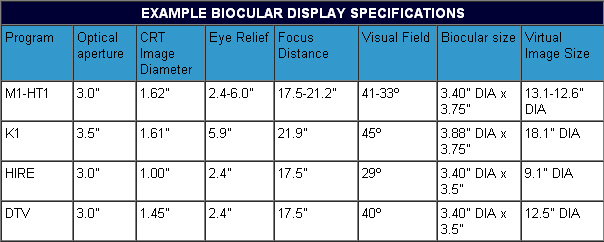

Характеристики смотровых блоков для M1, корейского K1, и двух вариантов для LAV, 2001 г..
http://forumuploads.ru/uploads/000a/e3/16/2496/963407.jpg

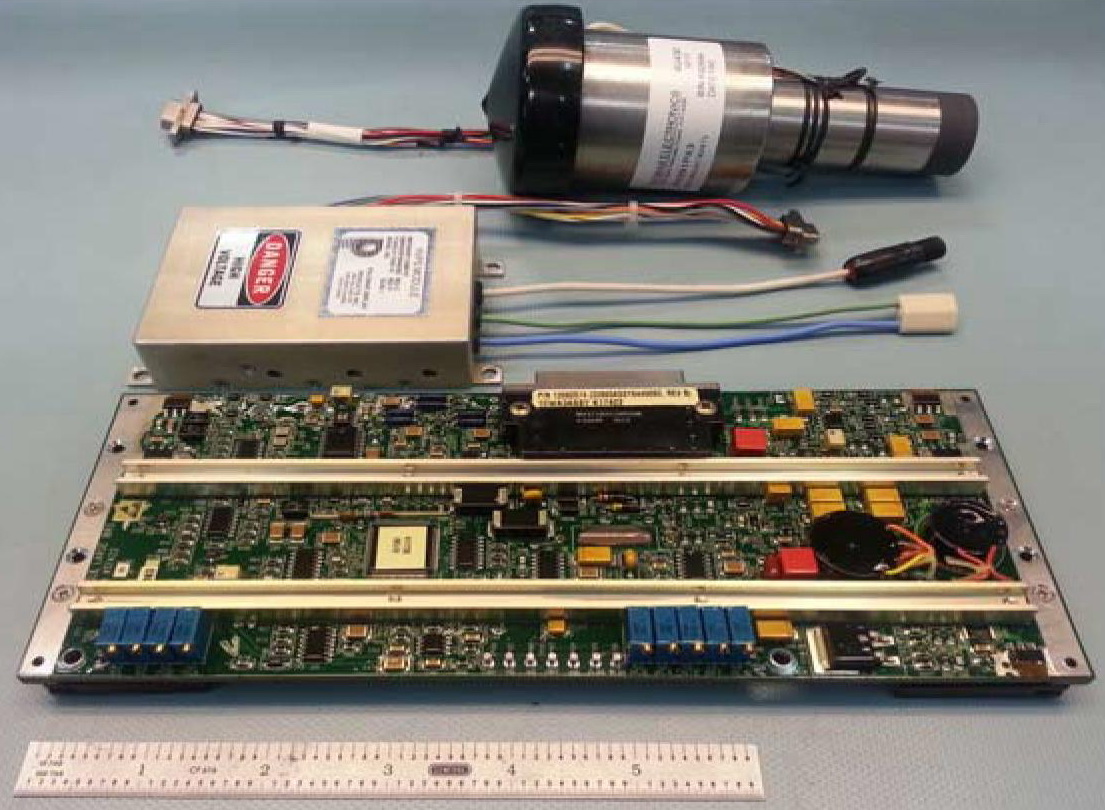

Устройство блоков.
Мини-кинескоп с биокулярной линзой в корпусе, высоковольтный блок питания, плата электроники.
http://forumuploads.ru/uploads/000a/e3/16/2496/558965.jpg

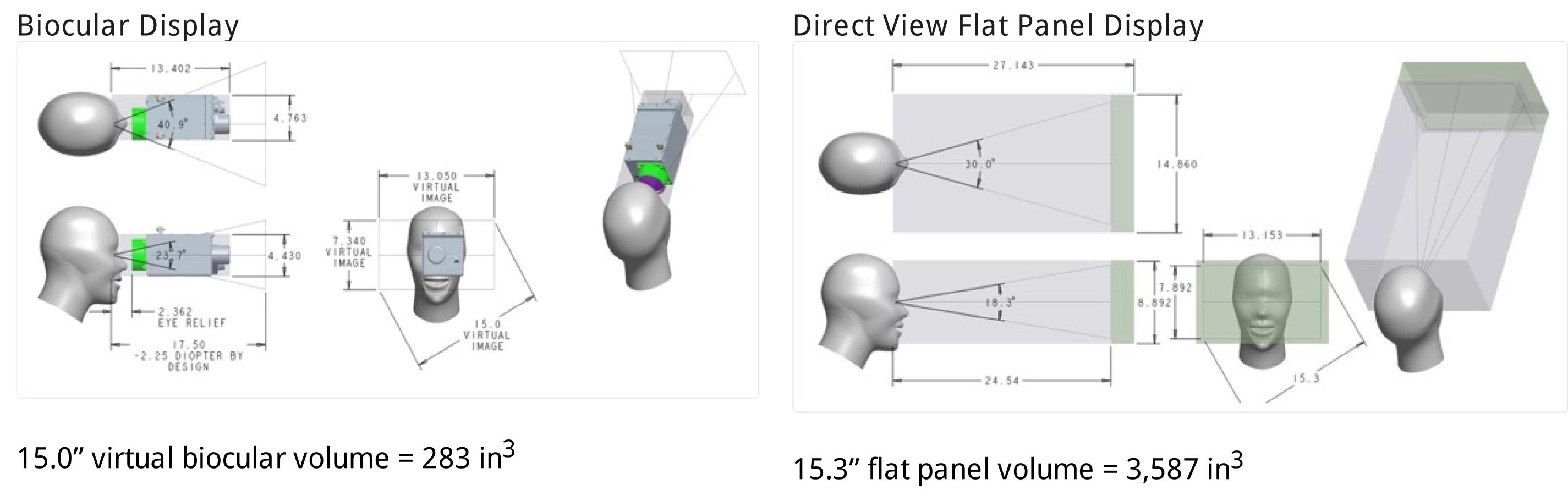

Сравнение блока с биокулярной линзой с обычным плоским кинескопом по требуемому для использования объему. Отсюда.
http://forumuploads.ru/uploads/000a/e3/16/2496/t203613.jpg
