А, Вы про ТПД-2 вообще. До ТПД-2-49 на Т-64А стоял ТПД-2-1. В статье по Вашей ссылке написано: "Принятый на вооружение в 1964 г . оптиче­ский базовый дальномер существенно повы­сил боевую эффективность танка" -- здесь, можно предположить, речь о прицеле для Т-64 (432), на нем устанавливался ТПД-43Б.

На ранних Т-64А (изготовление 1967, серия 1969) был ТПД-2-1.

Если речь о принятом на вооружение в 1957 г., то это скорее всего об этом:

"Разработка стереоскопического прицела-дальномера для НСТ (объекты 430 и 140) была поручена ЦКБ-393 (Красногорский механический завод). Габариты полученного в 1955 году варианта не позволяли разместить его в существующих габаритах башен новых танков с обеспечением надежной защиты. В соответствии с решением состоявшегося в августе 1955 г. совещания с участием представителей заводов № 183, № 75 и организаций Министерства обороной промышленности в сентябре того же года на заводе № 75 была проведена работа по отработке схемы и габаритов прицела-дальномера новой конструкции. В 1956-57 гг. ЦКБ-393 спроектировало и изготовило опытный образец стереоскопического танкового прицела-дальномера ТПДС, который состоял из бинокулярного перископического прицела с дальномерной ветвью, обслуживаемой правым окуляром, и дальномерной трубы с базой 1100 мм. В конце 1957 г. этот прицел-дальномер, установленный на объект 430, прошел испытания на НИИБТ полигоне. В начале 1960-х гг. в ЦКБ-393 был разработан и изготовлен монокулярный, стереоскопический с независимой стабилизацией поля зрения в вертикальной плоскости и оптической базой 1200 мм танковый прицел-дальномер ТПД-43 (ТПД-43Б), который с 1963 г. монтировался в объекте 432." (ОБТ Т-64. 50 лет в строю)

По меньшей мере увеличение базы дальномера.

Хотелось бы еще в общих чертах узнать об основных отличиях ТПД-43Б и ТПД-2. Если конечно такая информация есть.

Насколько я могу судить ТПД-2-1 это базовая версия, а дальнейшие версии имеют индекс класса для которых предназначается модернизация. К примеру 49 - основной танк, 22 - средний танк, 29 тяжелый танк. Проще говорят 1К13-49 для ОБТ, а 1К13-22 для средних танков.

Что за изделие Д-81? Заводское обозначение прицела?

Что-то крайне много в этой статье опечаток.

НЯП о ТПД-2-1, у него ж база меньше 1,5 метров.

Отредактировано Blitz. (2020-01-28 16:56:09)

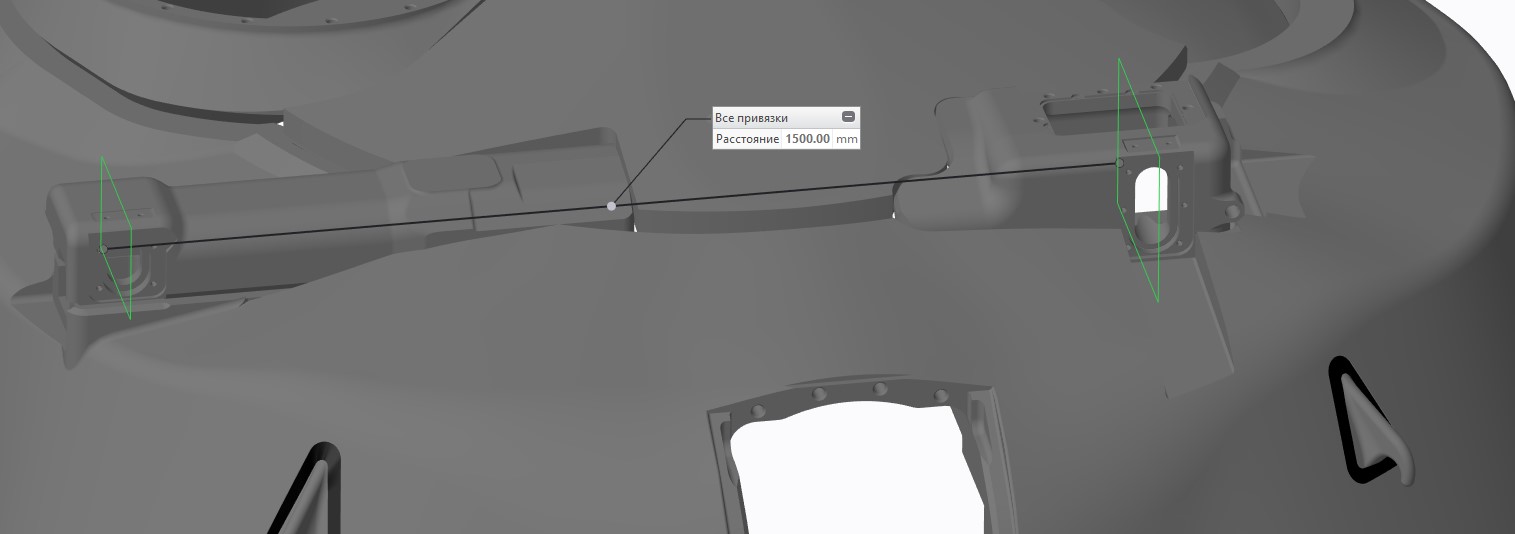

Кстати, сверился со сборкой башни. Для ТПД-2-49 точно 1500 мм

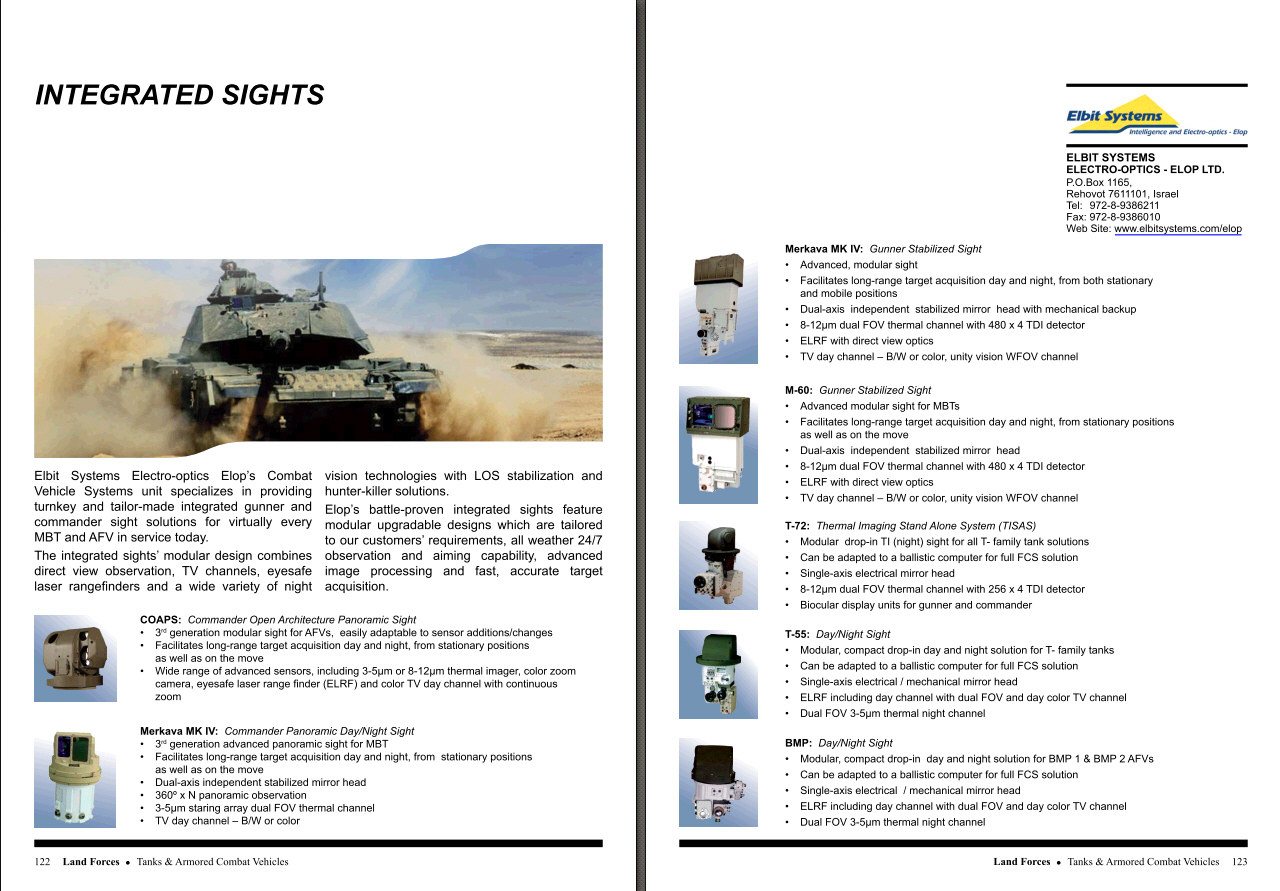

Некоторые данные о прицеле и панораме Merkava Mk.4 (и о других прицелах от Elbit Systems Electro-Optics - ELOP Ltd.). Данные из справочника Israel Defense Directory 2015/16 (выпускается подразделением МО Израиля) - ссылка.

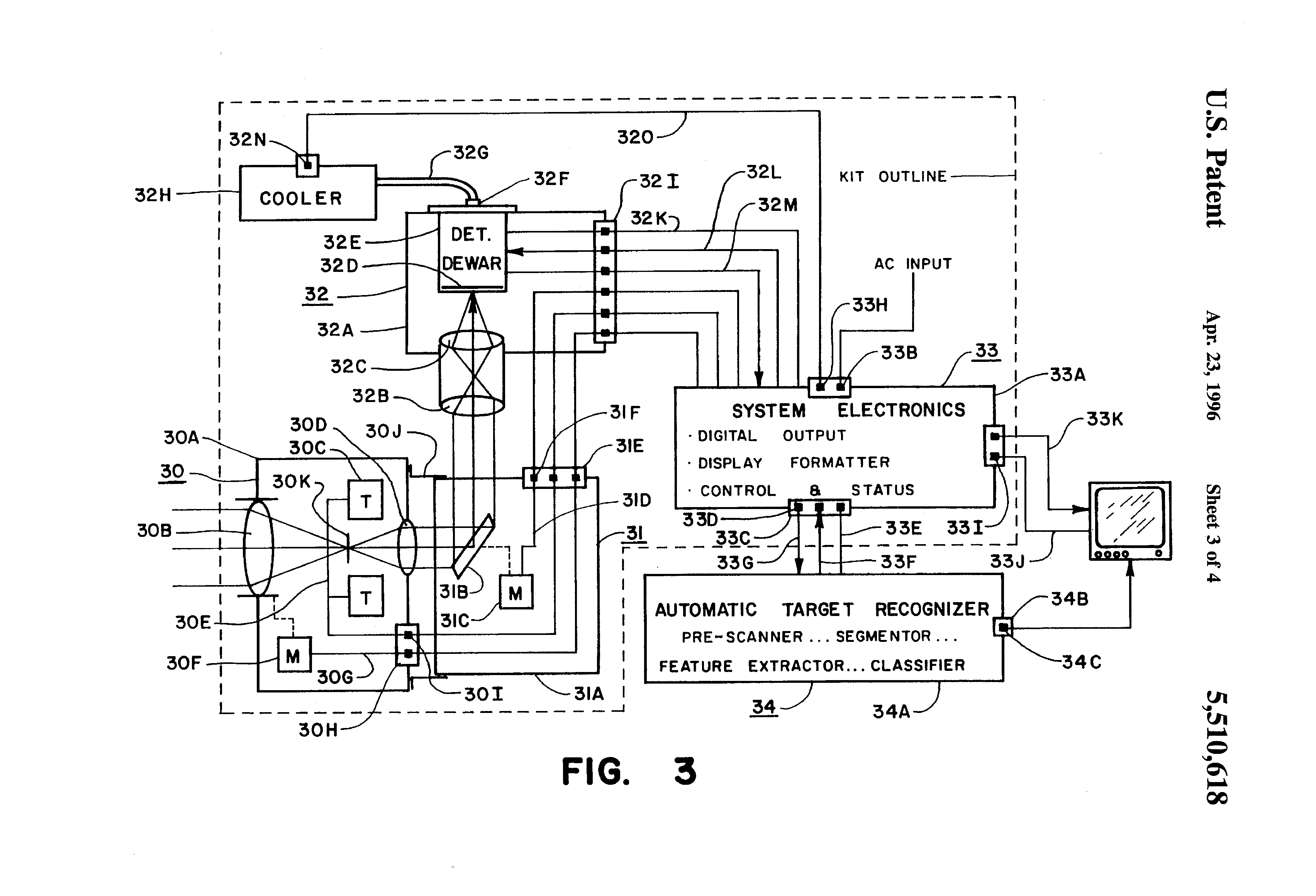

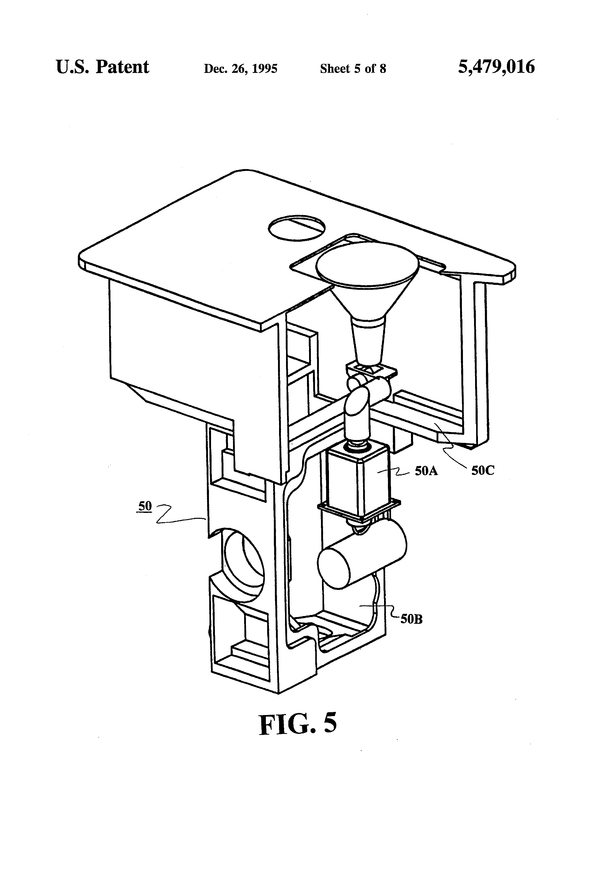

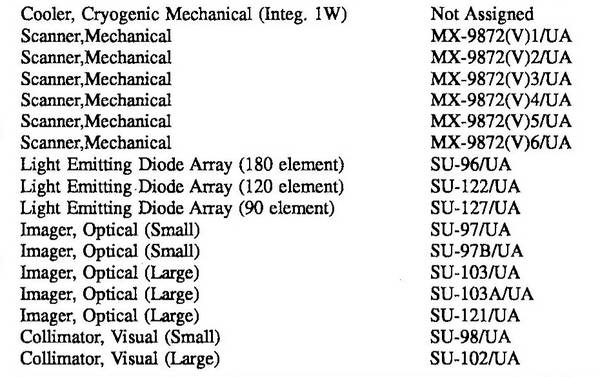

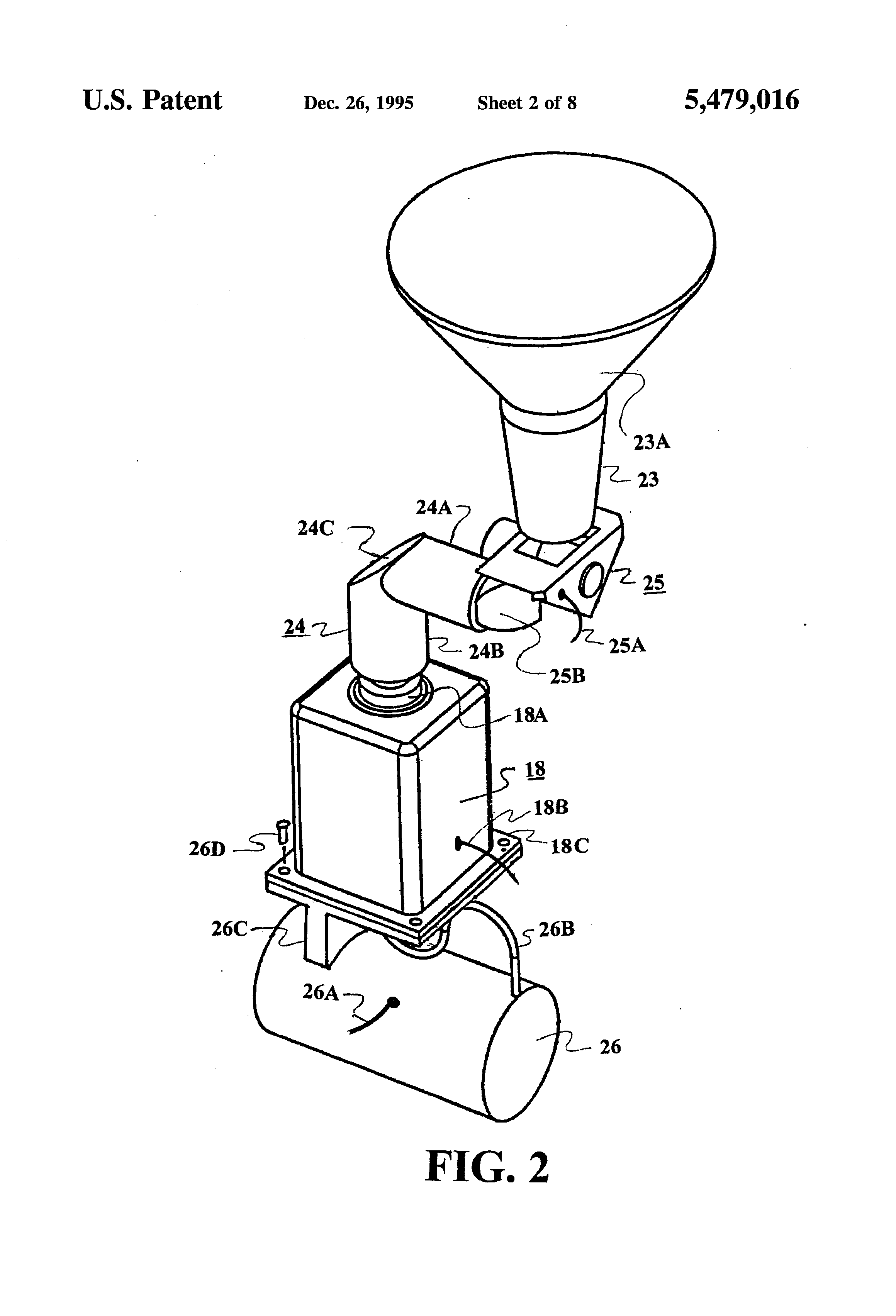

Тепловизионный канал прицела имеет субматрицу LWIR-диапазона размером 480х4 элементов (субматрицу таких же характеристик имеет основная американская камера), панорамы - "смотрящую" матрицу MWIR-диапазона (возможно размером 640х512 элементов).

У Elbit на сайте заявлен TADES M с разрешением в 4 раза выше, чем у панорамы, аж 1280X1024. Может на Merkava 4 Barak поставят

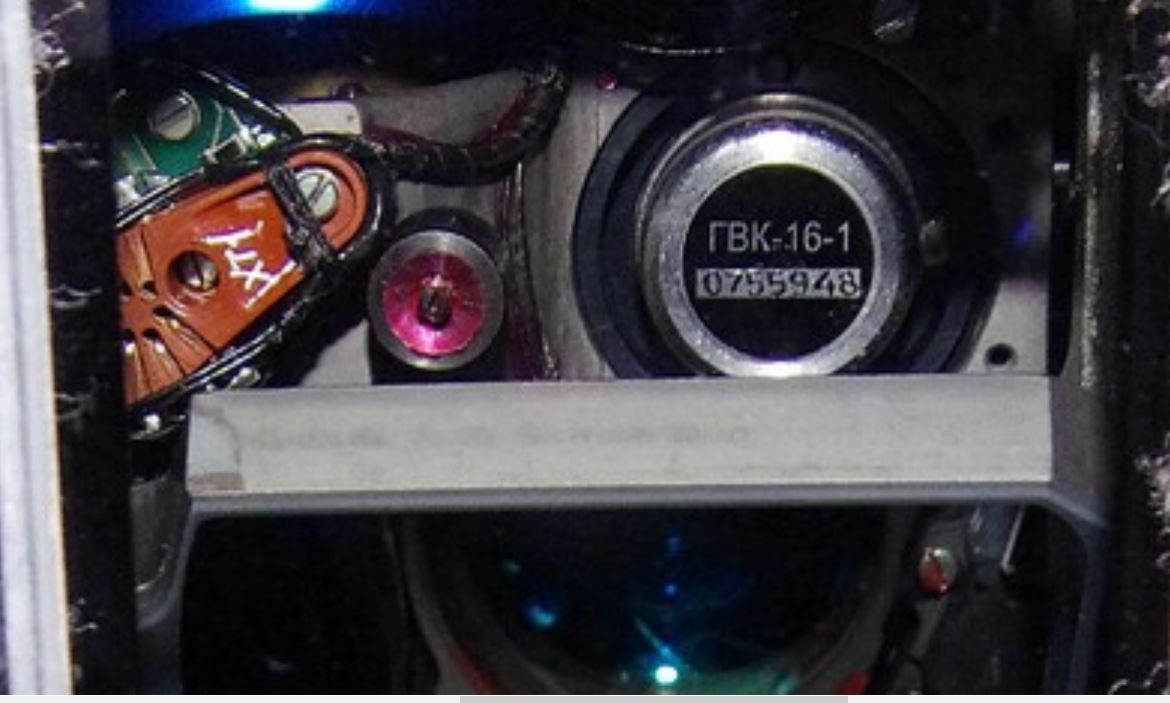

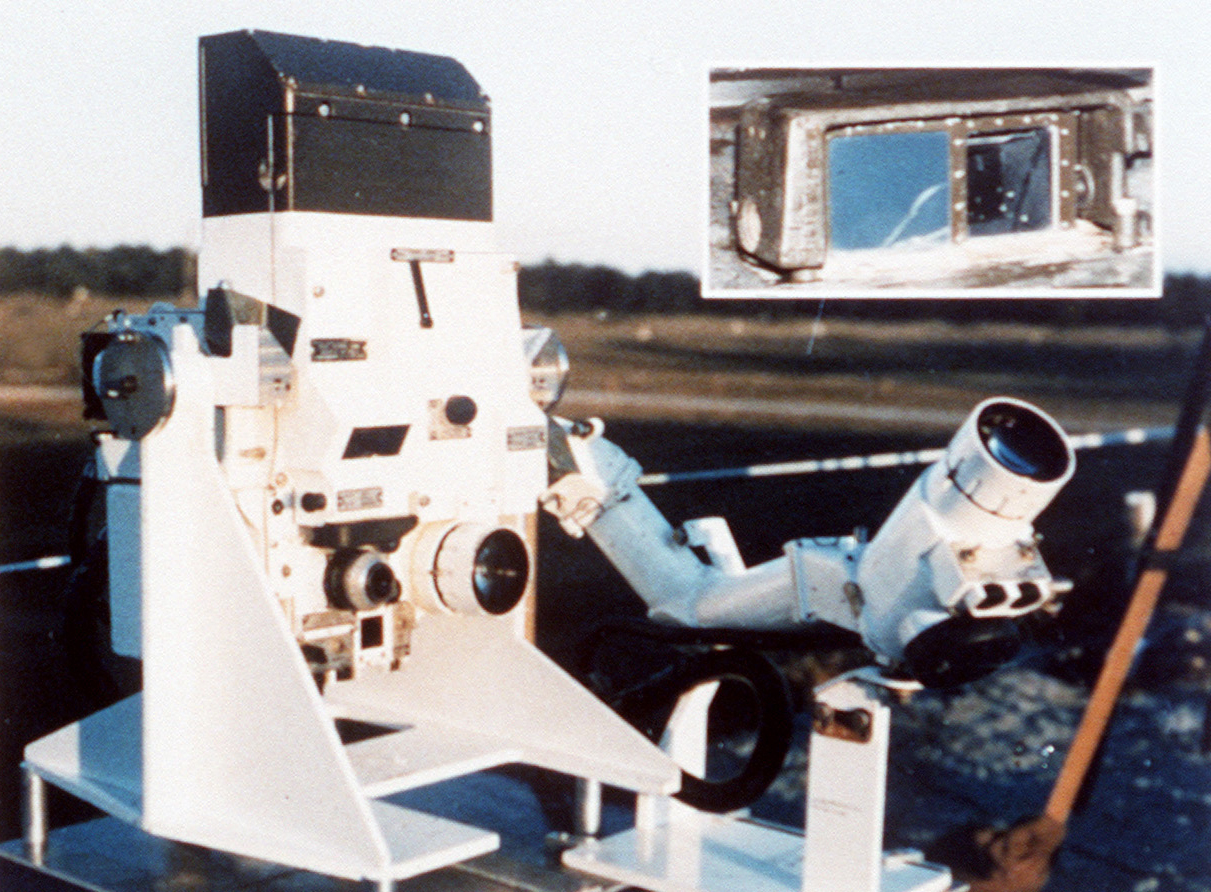

Я так понимаю это излучатель дальномера закреплен на гироскопе и стабилизируется напрямую от него? ТАк собственно в Сосне-У и командирской панораме на Белом орле, что на фото ниже. Кто-что может сказать по этому поводу?

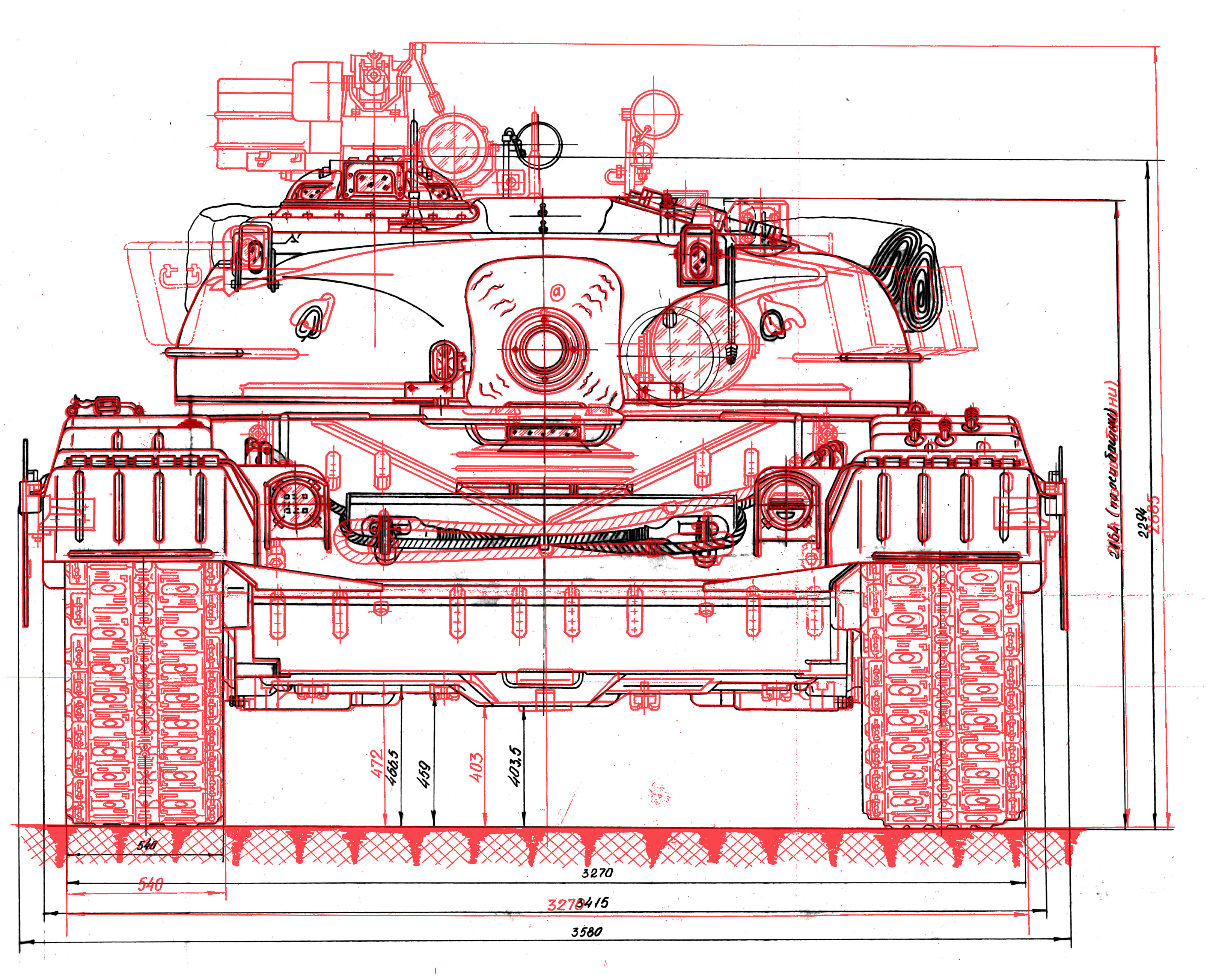

Совместил виды с ТПД-2-1 и ТПД-2-49. По длине базы почти совпадают. Пока по базе ТПД-2-1 вопрос остается открытым.

Встречалась подробная информация (ТТХ, разработчик и т.д.) о прицеле 1К13Д-22 который на Т-55М5 ставился вместо ПНВ.

Смотровой (дисплейный) блок для израильской СУО Knight, установленной на турецких M-60TM. Блок производит турецкая фирма DIGITEST Savunma ve Havacılık, Израиль прекратил их поставки (эмбарго). Отсюда. Большие фото.

Такой дисплей, ТПВ как обычно в прицеле.

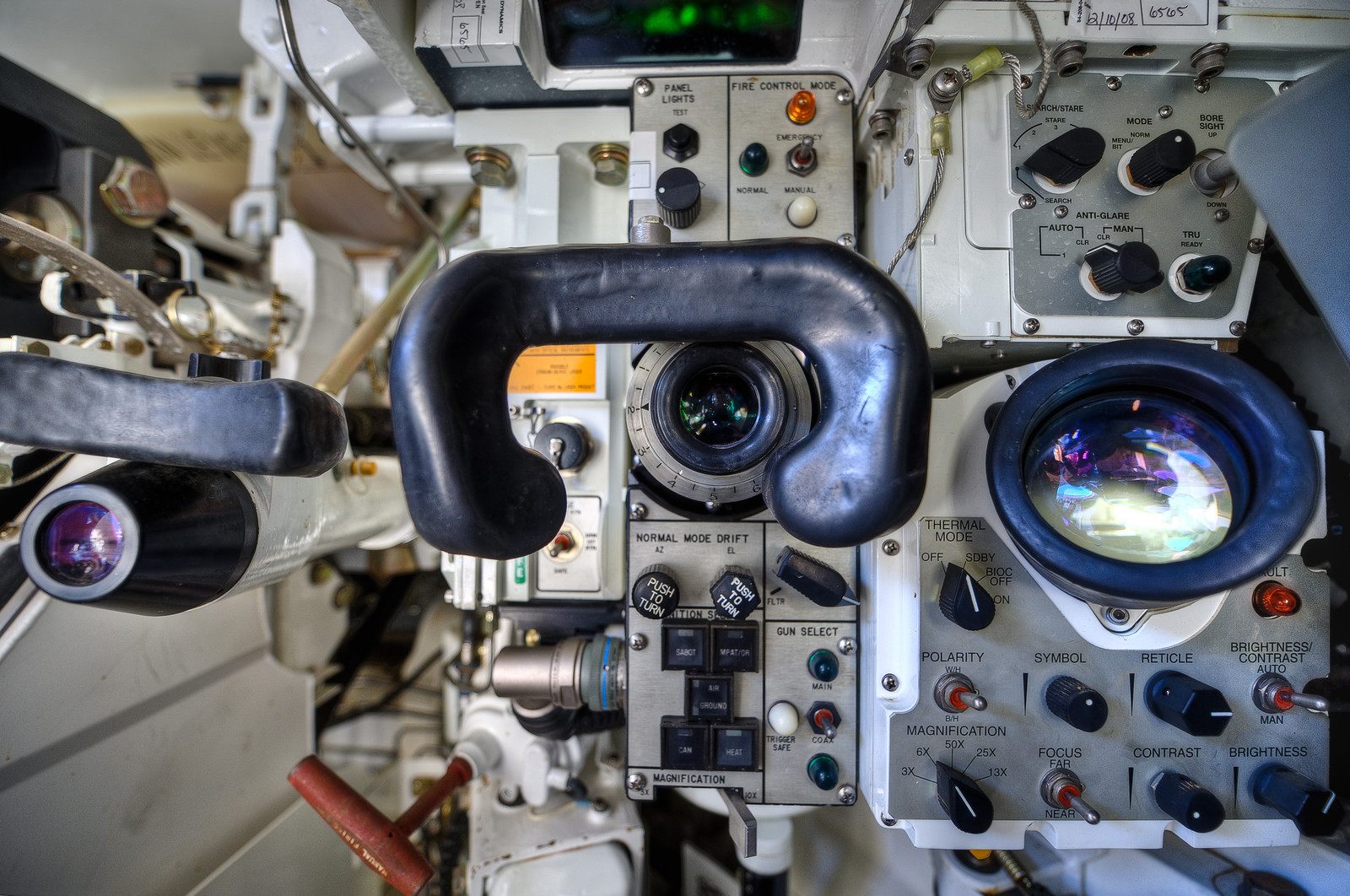

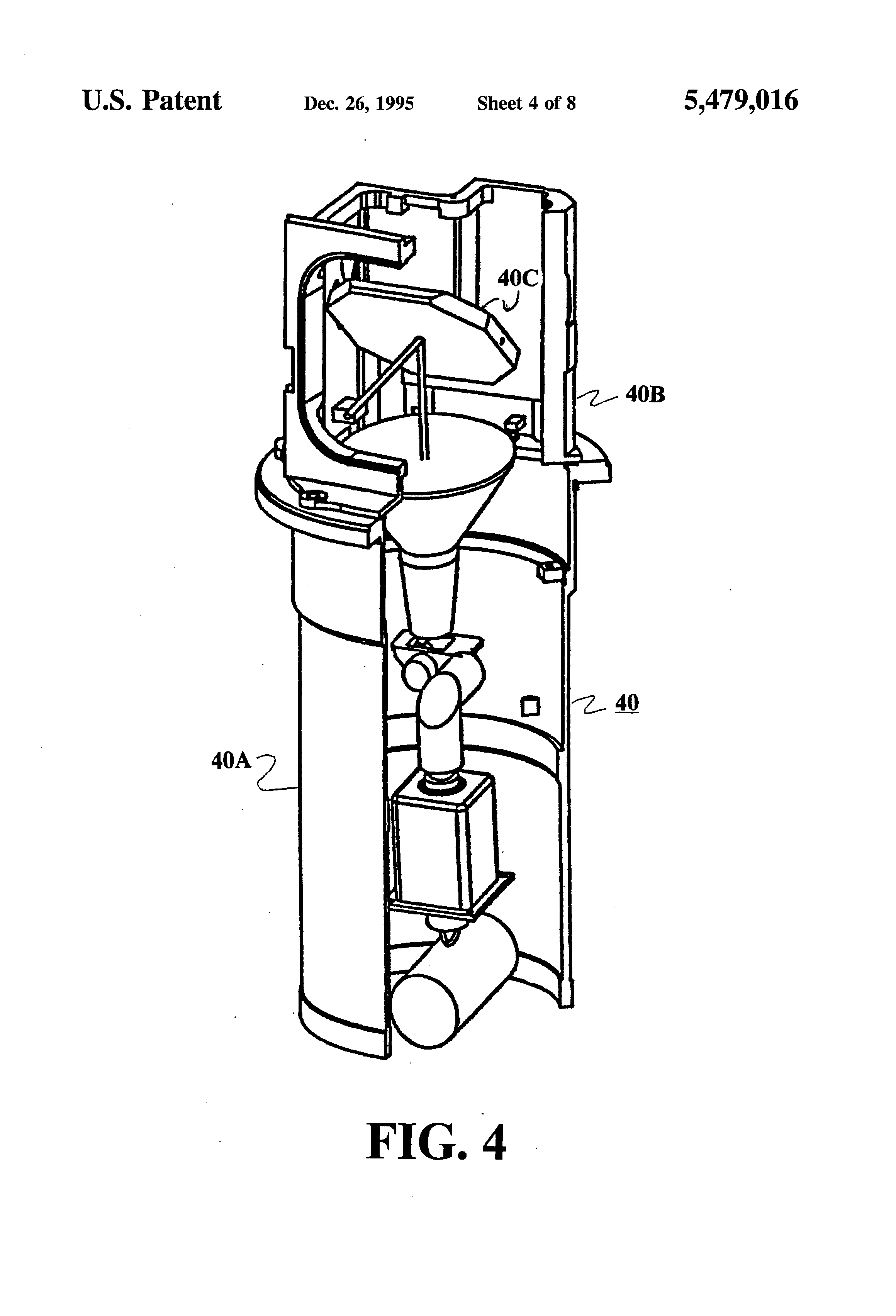

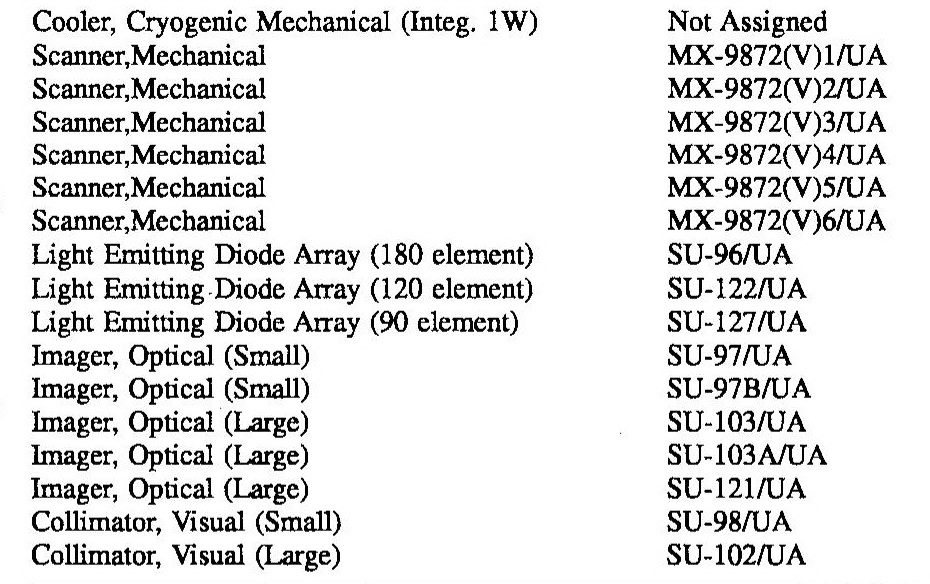

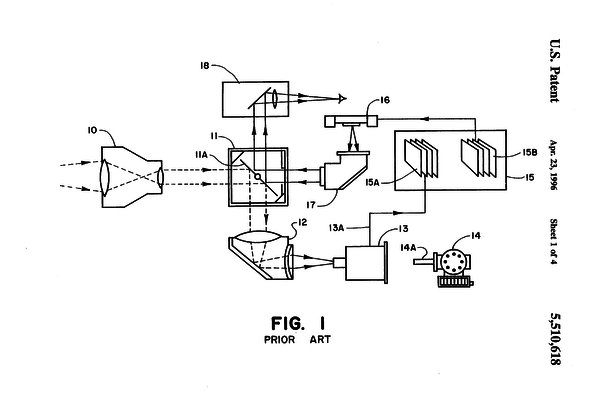

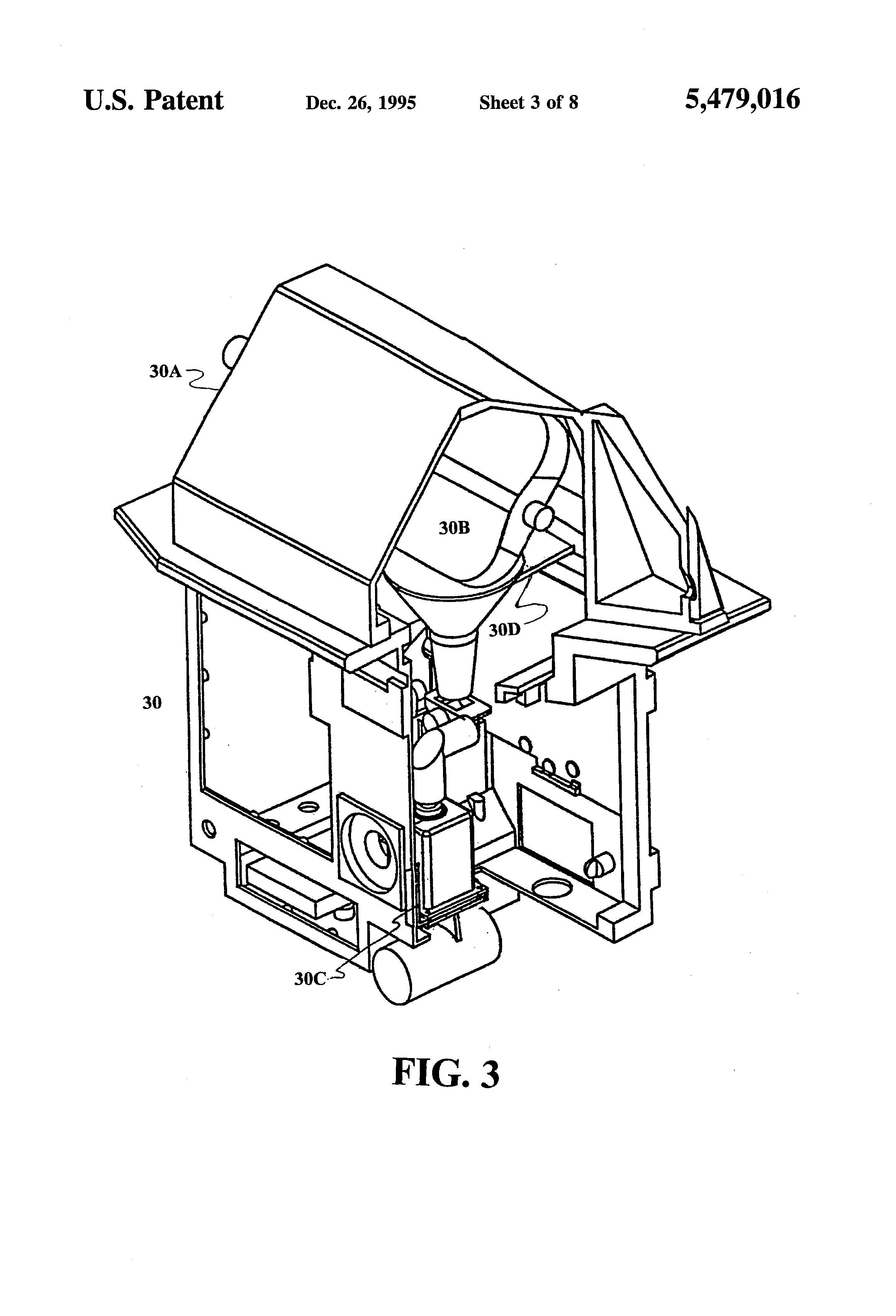

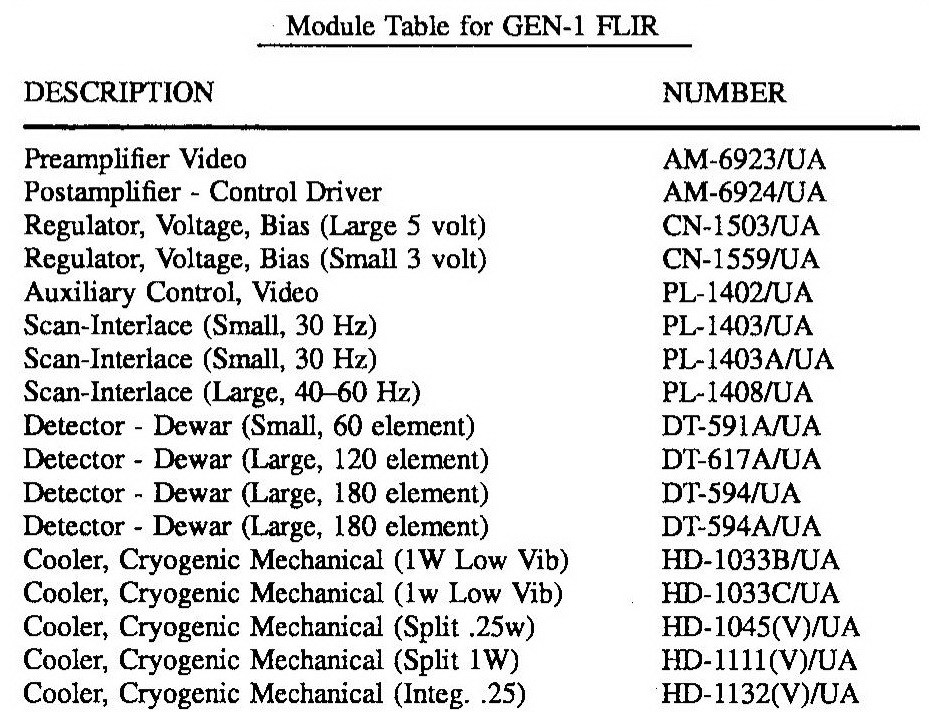

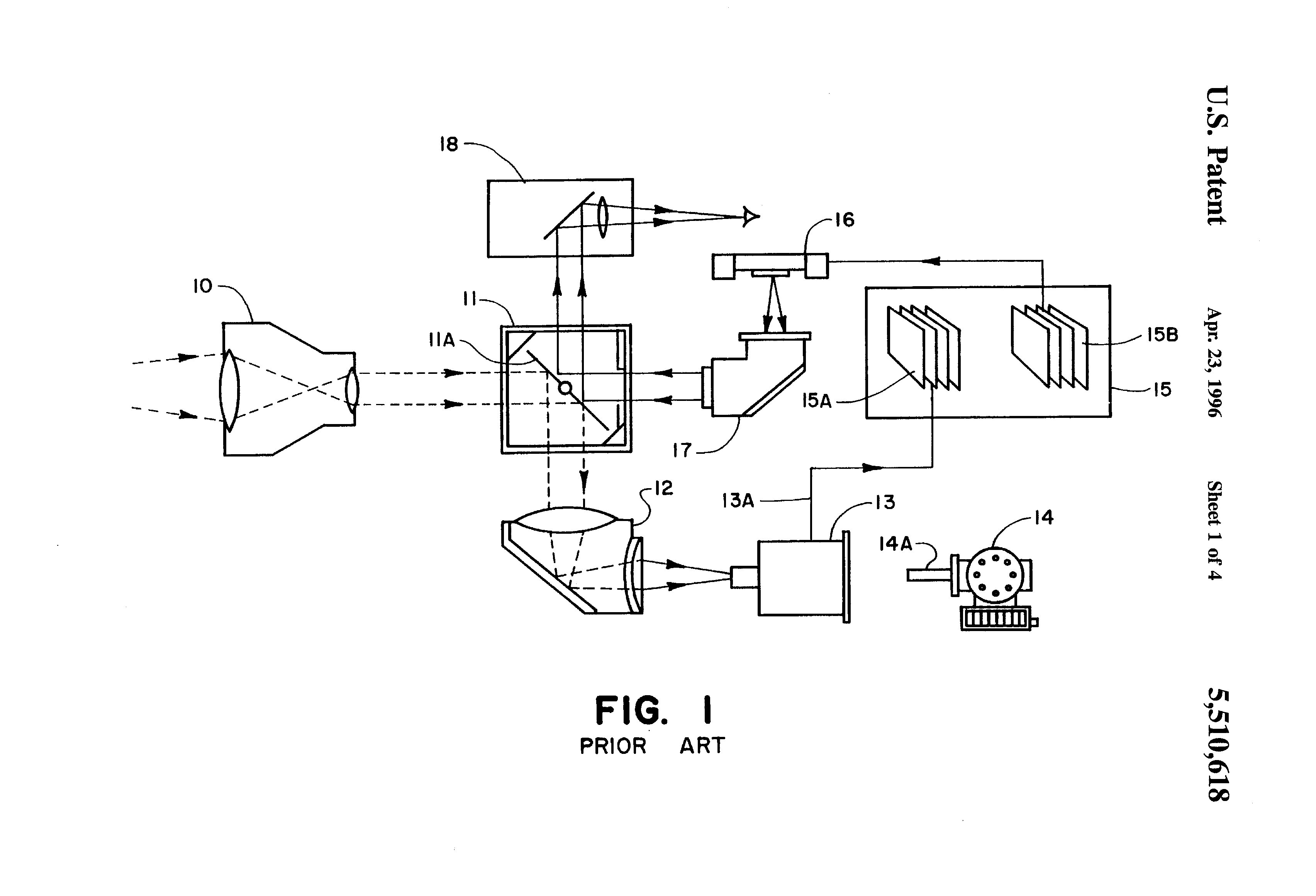

Просто данный монитор как его аналоги, и оригинал с M60A3 TTS сами по себе здоровые, в начале 80х нормально но сейчас как-то уже старовато, но юзеры хвалят.

UPD пофиксил
