На Т-90М один из вариантов тоже слева.

Мной замечено по меньшей мере три варианта.

Отредактировано armor.kiev.ua (2019-07-20 16:38:08)

В Сосне-У и ПНМ-Т установлены БСМП, внешне они имеют одинаковую конструкцию. В новом ПНМ установлен БГЗС-П не имеющий с БСМП ничего общего. Ссылка
Новый ПНМ отличается от Сосны и расположением каналов, напоминая конструкцию Содемы, что ясно видно на фото:

Хотя на прототипе Т-90М стоят прицелы Пеленга, возможно в серию он пойдёт с отечественными прицелами:

БСМП - блок стабилизации многоканального прицела. В учебном пособии по Сосне есть описание.
БГЗС-П - блок головного зеркала стабилизированного.

Ссылка правильная. Она ведёт на пост на 12 странице. Там информация про БГЗС-П.

Скорее всего там единый блок с визир-дальномером.

Ссылка

Я нажимаю на ссылку и перехожу на нужный пост. Что там у вас я не знаю. В любом случае открываете поиск в браузере, вводите БГЗС-П и пролистываете назад несколько страниц этой темы, это дело нескольких секунд.

В Сосне всё аналогично, ТПК является частью БВД. Если конечно под ТПК вы имеете ввиду тепловизионную камеру.

Ещё недавно Т-90М существовал в единственном экземпляре. Когда его собирали наших прицелов ещё не было. Те фото, которые выкладывал MARINIR, все они с Т-90МС. ПНМ-Т это модификация Сосны, что явно видно на видео от Звезды, и что заявляется в документе по ссылке. В ПНМ-Т были внесены какие-то изменения в БВД, какие именно пока не ясно.

В названии. Посмотрите на фото БСМП и БГЗС-П и сравните.

По типу арматовского стоит на Т-90МС выставочном дето с 13го.

Отредактировано Blitz. (2019-07-22 19:23:02)

Ну он вроде бы у Т-90МС был постоянно. Точнее с момента появления светодиодных фар. У Т-90М нет такого прибора мехвода, а фары установили снова стандартные.

Нашел спасибо.

Разница все же есть. В Содеме и надо полагать в новом прицеле который на Т-90МС головное зеркало сплошное и работает сразу на все каналы. В Сосне-У зеркало только над ТПК, а каналы распложены радом и соосно с ним стабилизируются.

Возможно, но надо полагать после заявления МО об танках с нашими прицельными комплексами, что данный прицел как раз будет как на Т-90М, так и на Т-72Б3.

Речь за камеру-ПНВ/ТПВ МВ.

Две панорамы и вроде обе арматовские:

M1A1. Тепловизионный канал основного прицела (Gunner’s Primary Sight (GPS)), 1 поколение, линейка, 120 элементов.
16.12.2002 г., Кувейт. В окуляре M1A1. Отсюда. Кликабельно.

M1A2 SEPv2. Тепловизионный канал (и единственный) панорамы (Commander’s Independent Thermal Viewer (CITV)), 2 поколение, субматрица, 480x4 элементов.
На мониторе возможно кувейтский M84A, дистанция возможно 1200 м. Отсюда.

  Источников много, ниже только часть. Там используется сборка Standard Advanced Dewar Assembly II (SADA II) - субматрица в охлаждаемом корпусе (сосуде Дьюара).
Она универсальная, используется в нескольких образцах вооружения, так же как и ее предшественница 1 поколения - SADA I.

Здесь - возможно был вариант субматрицы с 5 строками, но скорее ошибка.

Отредактировано tankoff (2020-02-14 20:58:32)

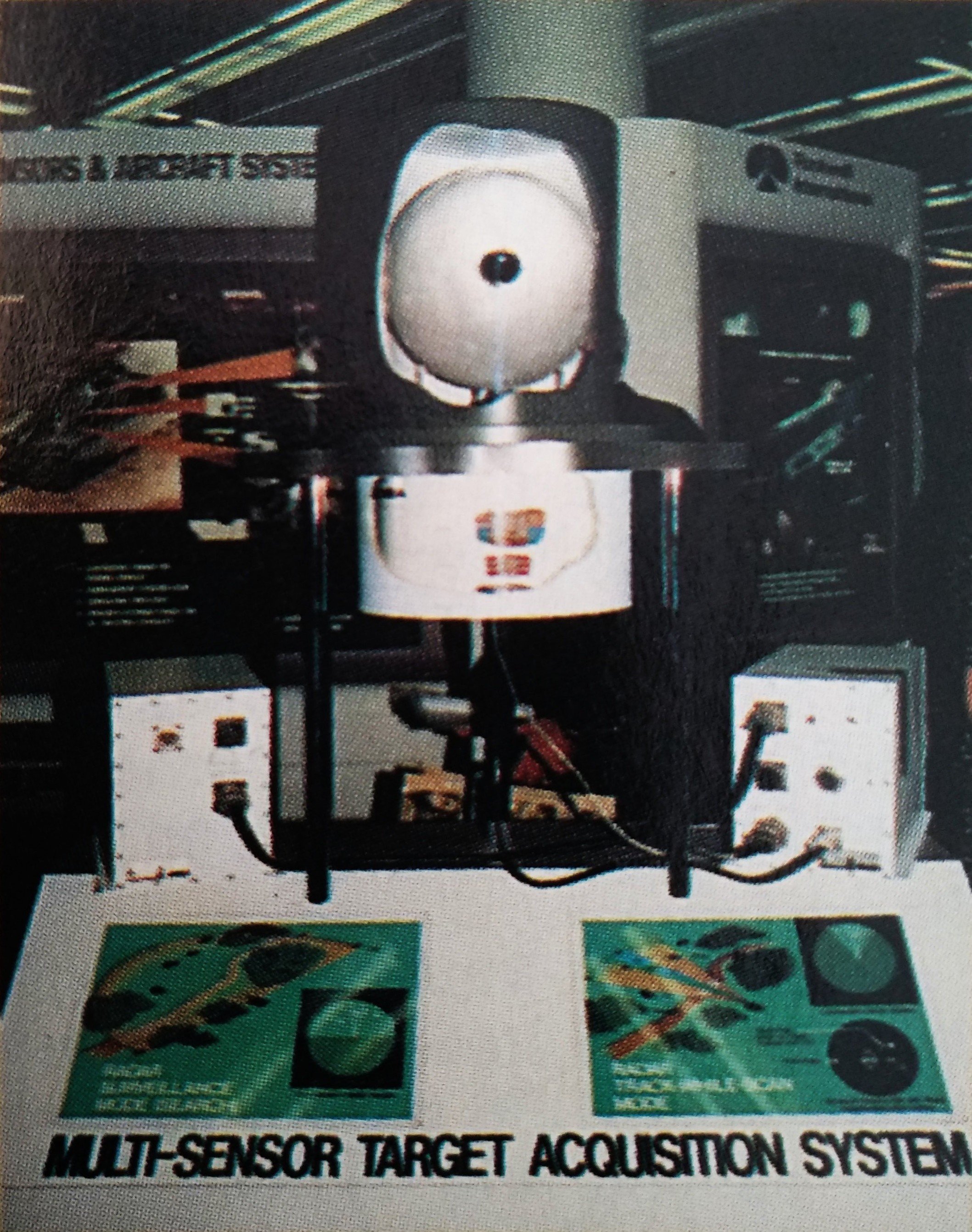

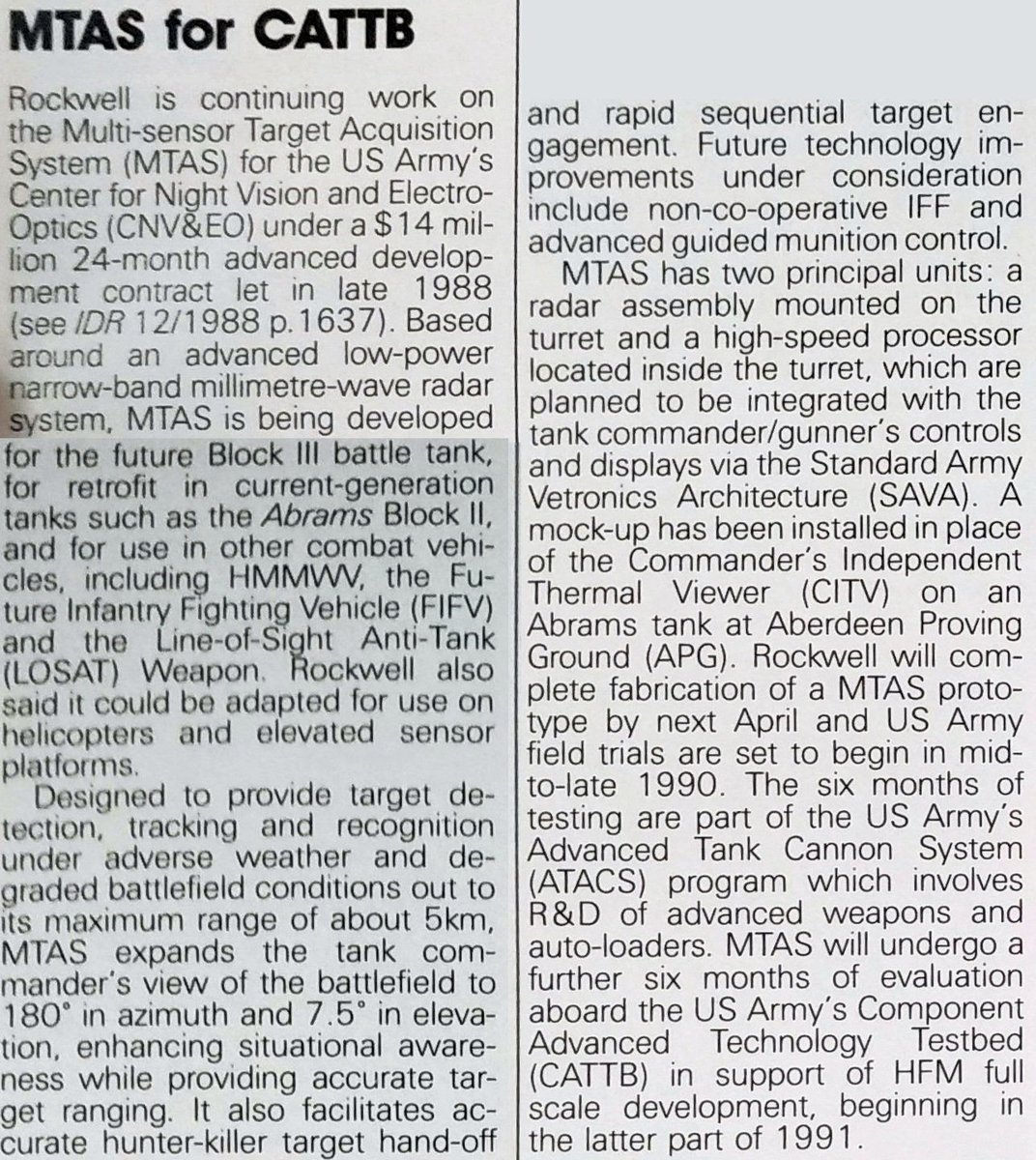

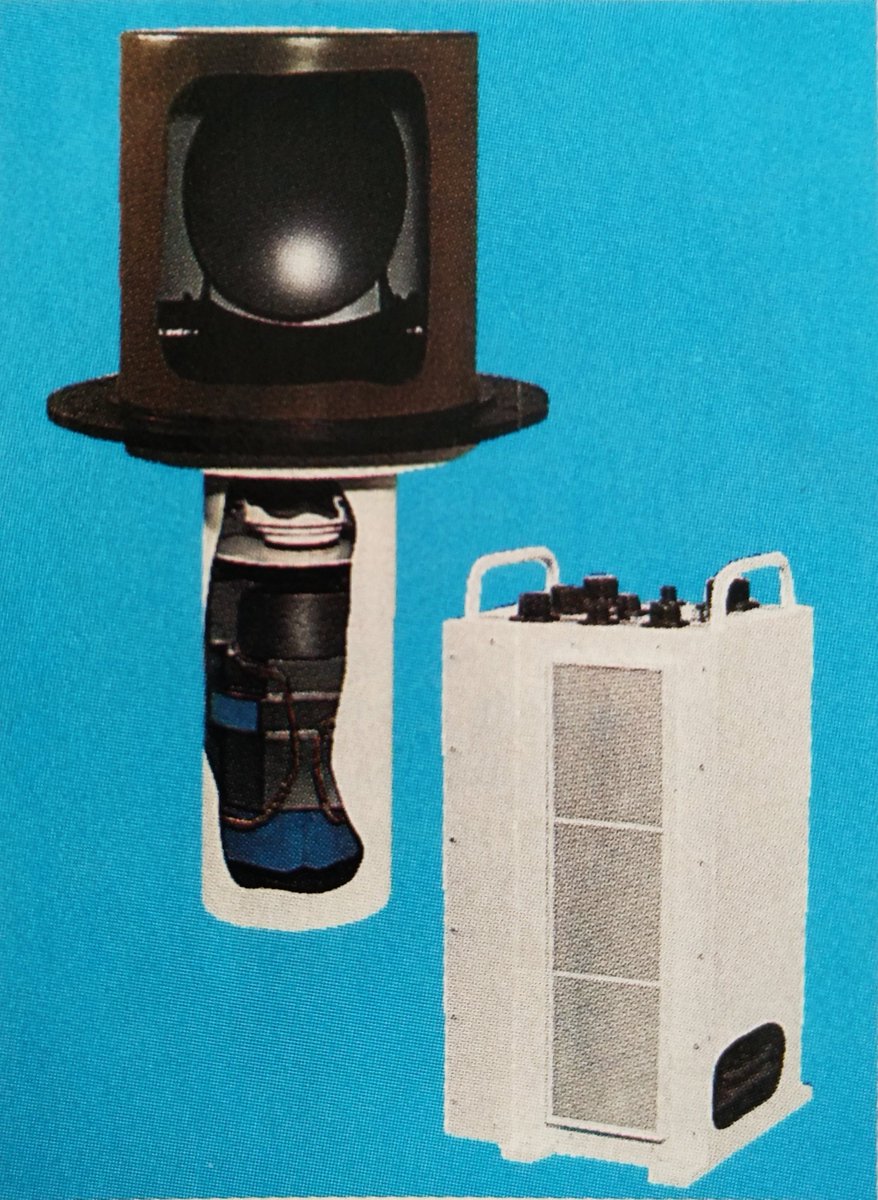

ещё из IDR 1988-12

Отредактировано skylancer-3441 (2019-08-24 11:09:27)

У РОМЗа непонятно, на сайте ТКН-4ГА-03 с одними ТТХ, на выставке другой, плавающий индекс с разными версиями. Теперь еще ТКН-4ГА-03М появился
Кто-то из них (03 или 03М) стоит на БТР-82АТ.

Отредактировано Blitz. (2019-08-25 14:53:30)

Это правда что 1г42 не мог для обпс выдавать баллистику на дальностях свыше 3000м ?

Отредактировано PanzerKek (2019-08-26 02:14:43)

Нет разумеется и не прицел выдает баллистику, а СУО 1А33, в состав которой входит прицел. Тоже самое и в случае с СУО танков Т-80У и Т-90 - 1А42. Дальность стрельбы не более 3000 км, а эффективная дальность и того меньше.
