Прицелы и СУО

Сообщений 451 страница 480 из 569

451

На последнем фото из Вашего поста стоит Буран со своей бронировкой, она стандартная для Т-80У/УД с ПНВ.

452

Blitz. написал(а):

На последнем фото из Вашего поста стоит Буран со своей бронировкой, она стандартная для Т-80У/УД с ПНВ.


Ну Буран - это прицельный комплекс с разными прицелами: Буран-ПА с прицелом ТПН-4 и Буран-М с прицелом ПН-5.

453

Учитывая что выходные блоки у них всех одинаковые, то и бронировка у всех одна и таже, как на преждних ПНВ.

454

ТО и ИЭ прицела ТПН-3. Вроде еще нигде не попадалось.

Отредактировано POLIGON (2019-05-19 20:16:34)

455

Что такое CNR и CQM на экране Т-90? И почему все на латинице?

Для сравнения Леклерк

456

Yield написал(а):

Что такое CNR и CQM на экране Т-90? И почему все на латинице?


Прошивка содержит несколько локализаций интерфейса с учетом   потребностей инозаказчиков.

457

Мамай написал(а):

Прошивка содержит несколько локализаций интерфейса с учетом   потребностей инозаказчиков.


А буквы что значат, тип БП?

458

Yield написал(а):

А буквы что значат, тип БП?

Режим работы,  баллистика, дальность до цели, готовность  системы к выстрелу и т.п.

459

Yield написал(а):

Что такое CNR и CQM на экране Т-90? И почему все на латинице?


Обозначения могут отличаться, но что в ЭССЕ, что в Сосне-У расположение их одинаково, слева направо: готовность к стрельбе, тип боеприпаса, дальность и режим работы СУО.

460

Yield написал(а):

Для сравнения Леклерк


Интересно, что за ТП-камера. Изображение не лучше чем у Сосны-У.

А есть видео/фото с других ТП-прицелов скажем Абрамса или Лео?

461

POLIGON написал(а):

Интересно, что за ТП-камера. Изображение не лучше чем у Сосны-У.

А есть видео/фото с других ТП-прицелов скажем Абрамса или Лео?


На первых стояла камера ATHOS потом поставили IRIS

462

"Работы для перспективного танка - «Ижора», «Обзор", «Бунтарь", «Боксёр» …"
http://btvt.info/3attackdefensemobility … pribor.htm
А что за «Ижора»?

463

Из разряда найдите 3 отличи. И в чем разница между этими прицелами?
http://s8.uploads.ru/H8RoA.jpg

464

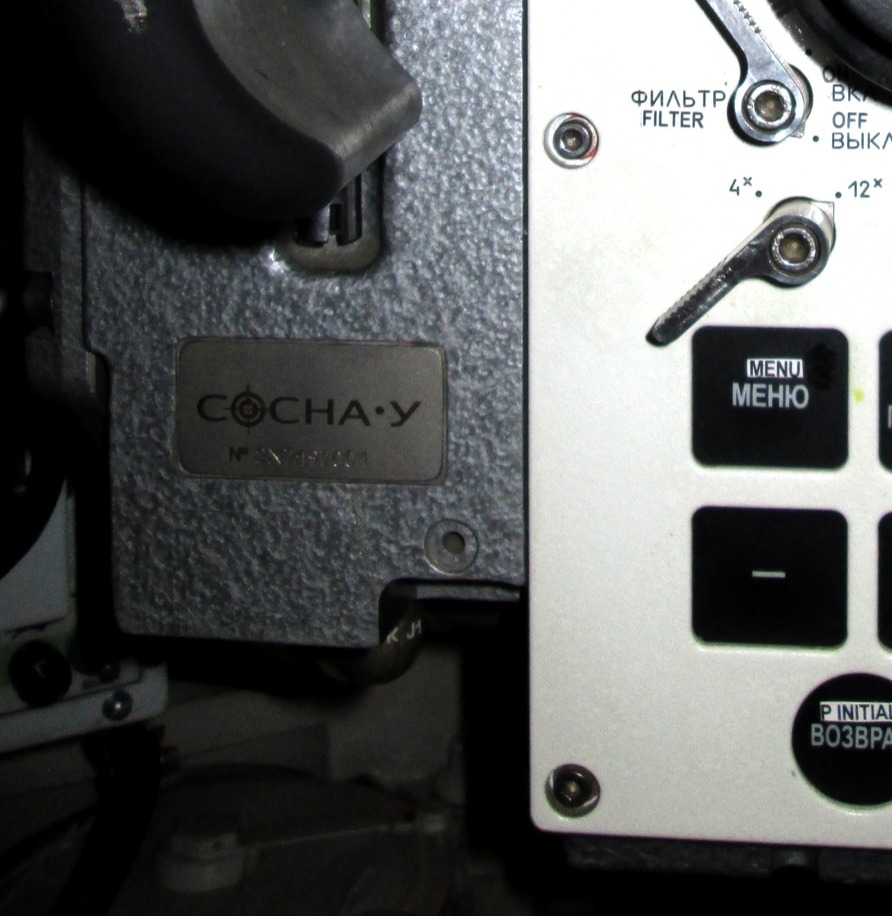

Панель под новый пульт АЗ

+

https://img-fotki.yandex.ru/get/5636/128733247.9a/0_113296_d7a316bc_orig.jpg
http://1.bp.blogspot.com/-6V9bJcqCiRw/UnINH9X_1CI/AAAAAAAAGwU/j1i2JePoHLU/s1600/1c7381f0dd3e.jpg

Слева отсутвует рычаг связи с ПНВ и непонятно что с рукояткой стопора гироскопа, Сосна-У не даёт туда дотянутся.

Отредактировано Blitz. (2019-06-16 21:15:33)

465

Blitz. написал(а):

Панель под новый пульт АЗ


Отличия 1А40-4 от 1А40-1 понятны. Не понятно, что такое 1А40-1М и почему на картинках обычный 1А40 )

466

POLIGON написал(а):

Не понятно, что такое 1А40-1М и почему на картинках обычный 1А40 )

Судя по всему что об 1А40-1М есть, внешне представляет обычный 1А40, покрайне на таком качестве фото.

467

Blitz. написал(а):

Панель под новый пульт АЗ
+
    http://1.bp.blogspot.com/-6V9bJcqCiRw/UnINH9X_1CI/AAAAAAAAGwU/j1i2JePoHLU/s1600/1c7381f0dd3e.jpg

Слева отсутвует рычаг связи с ПНВ и непонятно что с рукояткой стопора гироскопа, Сосна-У не даёт туда дотянутся.

Отредактировано Blitz. (Вчера 20:15:33)

Рука может схватиться ниже СОСНА-У до стопора. Стопор расположен примерно на уровне нижней стороны СОСНА-У.

Отредактировано Stefan Kotsch (2019-06-17 09:56:51)

468

Stefan Kotsch написал(а):

Рука может схватиться ниже СОСНА-У до стопора. Стопор расположен примерно на уровне нижней стороны СОСНА-У.

Таки да-подзабыл что Сосна-У ближе посажена.

469

Blitz. написал(а):

Судя по всему что об 1А40-1М есть, внешне представляет обычный 1А40, покрайне на таком качестве фото.


Насколья я могу судить 1А40-1М это тот же 1А40-1 только с датчиком ветра. Появились они еще в конце 80-х.

Просто есть миф, что на Т-72БА как раз стоит 1А40-1М и якобы там с ним сопряжен ТБВ, что несколько сомнительно.

470

armor.kiev.ua написал(а):

Формально "прицельный комплекс 1А40 в состав которого входит прибор управления 1А40", но, да, прибор управления в данном случае равно прицел.

Из ТО на Т-72А и Т-72Б хорошо видно, что один и тот же раздел в ТТХ называется "прицел-дальномер" и "прицельный комплекс" соответственно. С марками ТПД-К1 и 1А40. И далее в обоих разделах характеристики идут одни и те же. Кратность увеличения, к примеру, в одном случае характеристика прицела, в другом -- комплекса.


Опять не могу понять как логику, так и смысл всего этого. В ТО Т-72А вот что не попалосЬ:

http://sh.uploads.ru/MsSZN.jpg

С другой стороны ТО на сам 1А40 это не подтверждает. Нет в ТО даже обозначения ТПД-К1:
http://s7.uploads.ru/6ouiY.jpg

Отредактировано POLIGON (2019-06-17 23:03:03)

471

Stefan Kotsch написал(а):

Рука может схватиться ниже СОСНА-У до стопора. Стопор расположен примерно на уровне нижней стороны СОСНА-У.


Могли бы и электроарретирование сделать в наше время )

472

https://glav.su/files/messages/2019/06/17/5308731_5ea53be2a213f20eb1f46cc3f97a2c55.png

473

От чего?

474

Blitz. написал(а):

От чего?

Пишут что Буран-М или Буран-ПА в составе СУО Т-90 в Сирии.

Отредактировано DAK (2019-06-19 23:24:46)

475

Спасибо.

476

DAK написал(а):

Пишут что Буран-М или Буран-ПА в составе СУО Т-90 в Сирии


Если это действительно ночной прицел Т-90, то явно не Буран-ПА, у него сетка похожа на ТПН-3. Если Буран-М, то хорошо, в нем ЭОП 3-го поколения, поэтому картинка чистая.

477

Работа комплекса вооружения должна обеспечиваться несколькими каналами технического зрения, в т.ч. тепловизионным и телевизионным, а также оптической прицельной ветвью

Что имеется ввиду под оптической прицельной ветвью у Т-95? Ведь у него не было оптических прицелов?

478

stashandr написал(а):

Работа комплекса вооружения должна обеспечиваться несколькими каналами технического зрения, в т.ч. тепловизионным и телевизионным, а также оптической прицельной ветвью

Что имеется ввиду под оптической прицельной ветвью у Т-95? Ведь у него не было оптических прицелов?


Вот это -
http://btvt.info/3attackdefensemobility/prizeli-tochpribor.files/image017.jpg
http://btvt.info/3attackdefensemobility … pribor.htm

479

Стоит у наводчика справа от монитора. На армате от прицела дублера отказались, зря.

480

Получается КТ в об. 195 по середине был без люка, спорное решение
