Инженерное вооружение

Сообщений 511 страница 537 из 537

511

Интересная ИРМка - без волноотражателя; Волгоград; ~ 70-е годы

http://sa.uploads.ru/t/Ym4WA.jpg

512

http://s017.radikal.ru/i416/1501/b9/facd135d8143t.jpg

513

А есть какие-нибудь книги или другие источники с хотя бы краткой историей разработки основных типов мин после войны ? Что-то я даже не могу найти основных конструкторов, ответственных за разработку различных ТМ, ПМН, МОН..

514

515

Саперы ЮВО получили средства инженерной разведки и защиты

http://sdelano-u-nas.livejournal.com/7564168.html

516

ПП-91М

http://savepic.net/6462663.jpg

http://savepic.net/6460615.jpg

http://savepic.net/6450375.jpg

http://savepic.net/6454471.jpg

517

Атабек написал(а):

ПП-91М

В Азербайджане рек нет? Ну раз они в луже тренируются ;)

518

может усохло. полигон недавно смотрел, ни одного старого краза, на сколько интересно парк обновили, только катера ещё советские были

Отредактировано злодеище (2015-03-13 15:41:28)

519

Танковый мостоукладчик МТУ-2020 с механизированным мостом повышенной пропускной способности - фотообзор
V Международный военно-технический форум «Армия-2019»

Одной из новинок Международного военно-технического форума «Армия-2019» стал танковый мостоукладчик МТУ-2020 с механизированным мостом повышенной пропускной способности, представленный предприятием «Омский завод транспортного машиностроения». МТУ-2020 представляет собой бронированную гусеничную машину на базе узлов, агрегатов и систем танков Т-72Б3 и Т-90А, имеющую оборудование для транспортирования и укладки мостового блока.
http://otvaga2004.ru/fotoreportazhi/vys … fotoobzor/

https://pp.userapi.com/c852124/v852124365/1676f1/a3C_5ZlP7vA.jpg
https://pp.userapi.com/c852124/v852124365/1676cd/2npeOgEH8B0.jpg
https://pp.userapi.com/c852124/v852124365/1676df/ViPdJOMiFyo.jpg
https://pp.userapi.com/c852124/v852124365/167698/TZUnwD6-T0s.jpg

520

Универсальный минный заградитель УМЗ-Г (ОКР «Клещ-Г») на базе Т-72/Т-90 - фотообзор

На проходившем в Кубинке 25–30 июня 2019 года Международном военно-техническом форуме «Армия-2019» был впервые продемонстрирована серия новейших универсальных минных заградителей, созданных в рамках опытно-конструкторской работы «Клещ-Г». Среди этих образцов самой тяжелой машиной является минный заградитель УМЗ-Г, разработанный в НПК УВЗ и выполненный на гусеничном шасси и с использованием узлов и агрегатов танков Т-72 и Т-90, массой 43,5 тонн.
http://otvaga2004.ru/fotoreportazhi/vys … fotoobzor/

http://otvaga2004.ru/wp-content/uploads/2019/07/otvaga2004_army2019_DSC_0001-800x532.jpg
https://pp.userapi.com/c851520/v851520091/15e655/Jq5X-3OvZFY.jpg
https://pp.userapi.com/c851520/v851520091/15e65f/nColUTNwezY.jpg
https://pp.userapi.com/c851520/v851520091/15e673/3SJDL-9h8Vo.jpg
https://pp.userapi.com/c851520/v851520091/15e56f/qD3_CU4ZyLQ.jpg
https://pp.userapi.com/c851520/v851520091/15e53d/9aE4qeCs4og.jpg
https://pp.userapi.com/c851520/v851520091/15e5a1/kZ6NqJgupyM.jpg

521

Универсальный минный заградитель УМЗ-К (ОКР «Клещ-Г») на базе Астейс-70202-0000310 - фотообзор

Еще одна машина ОКР «Клещ-Г» — минный заградитель УМЗ-К — был выполнен на базе шасси бронеавтомобиля Астейс-70202-0000310 (6х6).
В отличие от 43,5-тонного гусеничного УМЗ-Г, масса колесного УМЗ-К составляет 18,7 тонн. Количество 30-кассетных пусковых установок в кузове сокращено до 6 штук. Дальность отстрела мин — от 40 м, скорость минирования — до 40 км/ч, максимальная скорость машины по шоссе — до 100 км/ч, экипаж 2 человека. Кабина экипажа, капот и кузов минного заградителя бронированы и защищают экипаж и внутренние агрегаты от пуль стрелкового оружия и осколков снарядов.
http://otvaga2004.ru/fotoreportazhi/vys … fotoobzor/

http://otvaga2004.ru/wp-content/uploads/2019/07/otvaga2004_army2019_DSC03441-800x600.jpg
https://sun7-4.userapi.com/c854524/v854524693/852f4/eUEFoq58u6Y.jpg
https://pp.userapi.com/c854524/v854524693/852ae/xlY0yHjxVUM.jpg
https://pp.userapi.com/c854524/v854524693/852e0/joL6FmNVefw.jpg

522

Универсальный минный заградитель УМЗ-Т (ОКР «Клещ-Г») на базе «Тайфун-ВДВ» - фотообзор

Третьим образцом (помимо УМЗ-Г и УМЗ-К), созданным в рамках опытно-конструкторской работы «Клещ-Г», стал показанный на форуме «Армия-2019» универсальный минный заградитель УМЗ-Т на базе шасси бронеавтомобиля К4386 «Тайфун-ВДВ» (4х4).
http://otvaga2004.ru/fotoreportazhi/vys … fotoobzor/

http://otvaga2004.ru/wp-content/uploads/2019/07/otvaga2004_army2019_DSC_0017-800x532.jpg
https://pp.userapi.com/c853516/v853516577/86e1e/ghx66Q4VFhQ.jpg
https://pp.userapi.com/c853516/v853516577/86e77/sA5orDsVm1Q.jpg
https://pp.userapi.com/c853516/v853516577/86e50/2ePg-fjlUKY.jpg
https://pp.userapi.com/c853516/v853516577/86e32/hjb5TPlUdxQ.jpg
https://pp.userapi.com/c853516/v853516577/86e28/F5NKD1BJ7qo.jpg

523

otvaga2 написал(а):

http://otvaga2004.ru/wp-content/uploads/2019/07/otvaga2004_army2019_DSC_0017-800x532.jpg
https://pp.userapi.com/c853516/v853516577/86e1e/ghx66Q4VFhQ.jpg
!

  Опять  вернулись  к  сборным  колёсам  ???  В  мои  времена  на  колесе  Урал-375   было  14  гаек  ,  сейчас  ,  смотрю -  22  ...

524

С уровнем защиты УМЗ-К и УМЗ-Г явно ошиблись, БР-4 вероятно защишает от мелкалиберных снарядов, для примера Бр-2 судя по табличке от Атлета соответствует 5 классу ГОСТа.

525

Кто-нибудь может опознать сооружение? Установлено возле штаба и смотрится как башня, которую просто положили на землю
http://s3.uplds.ru/N5Lr6.jpg
http://s9.uplds.ru/jbdUC.jpg

526

Livsi написал(а):

Кто-нибудь может опознать сооружение?

Башня МТЛБ

Отредактировано Aaz (2019-08-21 10:23:34)

527

Aaz написал(а):

Livsi написал(а):

    Кто-нибудь может опознать сооружение?

Башня МТЛБ

Отредактировано Aaz (Сегодня 13:23:34)

Башня-то понятно от чего. А вот использование её как огневой точки- это какое-то стандартное сооружение или импровизация?

528

Livsi написал(а):

это какое-то стандартное сооружение или импровизация?

Не помню такого сооружения. С вероятностью 90% импровизация

529

Blitz. написал(а):

С уровнем защиты УМЗ-К и УМЗ-Г явно ошиблись, БР-4 вероятно защишает от мелкалиберных снарядов, для примера Бр-2 судя по табличке от Атлета соответствует 5 классу ГОСТа.

Там четко написано Бр4 и соотносится с новым ГОСТ Ссылка и равно старому 5 классу ГОСТ 96 года. Если мы будем исходить из того что защита УМЗ-Г защищает от малокалиберных снарядов, тогда выходит что от снарядов защищает и УМЗ-К/УМЗ-Т на базе астейсовского Патруля/тайфуненок ВДВ, что абсурд. А вот если представить что УМЗ-Г сделан не с танковым уровнем защиты в базе, а как и много разных образцов на танковом шасси обеспечивает защиту лишь от "пуль стрелкового оружия и осколков", то соответствие старому 5 классу ГОСТ не кажется нереалистичным.

В табличке Атлета вообще не указан новый ГОСТ, только натовский стандарт и секретный военный ОТТ - я не думаю что он соответствует гражданскому ГОСТ.

530

Неправильно выразился :) -имел ввиду что уМЗ-Г имеет 4 уровень по ОТТ, а не Бр4.

531

БРОНИРОВАННЫЙ БУЛЬДОЗЕР Б12М2.5000СЗ-Е1Е — ФОТООБЗОР

На V Международном военно-техническом форуме «Армия-2019» был показан бронированный бульдозер Б12М2.5000СЗ-Е1Е, построенный на Челябинском тракторном заводе. Аналогичная машина — Б-10М2.5000С3-Е1Н — ранее демонстрировалась на выставке Russia Arms Expo 2015.
Бронированный бульдозер Б12М2.5000СЗ-Е1Е выполнен на базе гусеничного трактора Т10М2. Он предназначен для выполнения дорожных и землеройных работ в грунтах I-IV категорий при фортификационном оборудовании районов расположения войск, в том числе в условиях огневого воздействия противника. Для этого кабина и двигательный отсек машины закрыты броневыми пластинами и броневыми стеклоблоками, защищающими экипаж и внутренние агрегаты от пуль стрелкового оружия и осколков снарядов и мин. Масса машины составляет 18,8 тонн, мощность двигателя 190 л.с., экипаж 1 человек. Техническая производительность при прокладке пути по пересеченной местности составляет 3,0–5,0 км/ч, при прокладке пути по снежной целине — 5,0 км/ч, при устройстве съездов — 160 куб.м/ч, при рытье котлованов — 120 куб.м/ч. Максимальная транспортная скорость 11,5 км/ч.
Подробно: http://otvaga2004.ru/fotoreportazhi/vystavki-vooruzheniya/bronirovannyj-buldozer-b12m2-5000sz-e1e-fotoobzor/

https://sun9-71.userapi.com/c851128/v851128271/1d912c/i2Ud1Z40lBM.jpg
https://sun9-4.userapi.com/c851128/v851128271/1d9172/Dtz9dFCxG3w.jpg
https://sun9-45.userapi.com/c851128/v851128271/1d913e/ditnCcGwOF4.jpg

532

https://uploads.disquscdn.com/images/d817997a28c7ed9235dcc82c54d20dfeef4e32a72e570129f0243600252d3481.jpg

533

https://b.radikal.ru/b20/1911/15/d4a06be2750a.jpg
Китайцы освоили выжигание без детонации???

534

https://sun7-8.userapi.com/c205128/v205128035/55f9e/04lnzmTdnfQ.jpg

535

Во время испытаний у МТУ JAB обнаружились проблемы с надежностю, планируют пофиксить в течении года

-The Army conducted the Joint Assault Bridge (JAB) IOT&E at Fort Bliss, Texas, April 2 – 29, 2019. Poor system reliability limited availability of JAB systems during the IOT&E. The result was insufficient data for DOT&E to determine operational effectiveness.
-The Army is developing a plan to correct deficiencies identified during and following the IOT&E. The Army has scheduled a second IOT&E in 3QFY20 at Fort Riley, Kansas.
-In FY19, the Program Office implemented several JAB design changes to mitigate some of the vulnerabilities identified during the JAB LFT&E in 2018. The Army is on schedule to start follow-on live fire testing in 1QFY20 to evaluate the effect of these changes on vehicle survivability.

JAB имеет ХЧ от М1А2, 95 класс грузоподъёмности (порядка 86 тонн), собираются закупить 337 машин для СВ и 28 под КМП

The design concept includes an M1A1 Abrams chassis with M1A2 heavy suspension, and a contractor-designed, integrated hydraulic bridge launch mechanism for the Military Load Classification-95 Bridge.
...
The JAB is an Acquisition Category II program. The overall Acquisition Objective for JAB is 365 items. The Army will purchase 337 assets. The Marine Corps will purchase 28 assets.

Сылка на ПДФку

С DOT&E за 2019, может потребоватся средства обход блокировок.

Отредактировано Blitz. (2020-02-20 04:12:55)

536

Имеется ли унификация по модулям, и габаритам между машинами Oshkosh LVSR
https://i1.wp.com/tanknutdave.com/wp-content/uploads/2010/12/LVSR-1.jpg
и MAN?
https://i0.wp.com/www.africanmilitaryblog.com/wp-content/uploads/2019/06/Rheinmetall-HX-10x10-Heavy-Recovery-Vehicle-HRV.jpg

Вопрос из видео перевозки Рейнметалловских модулей HRV по США.

537

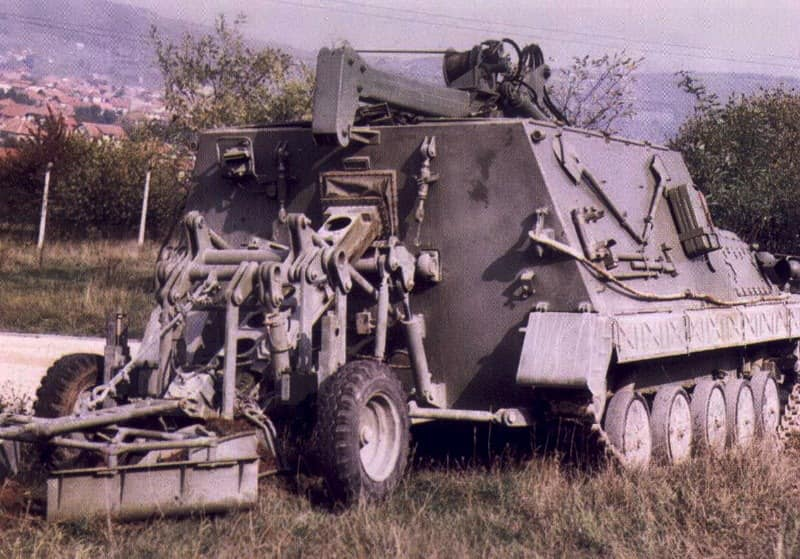

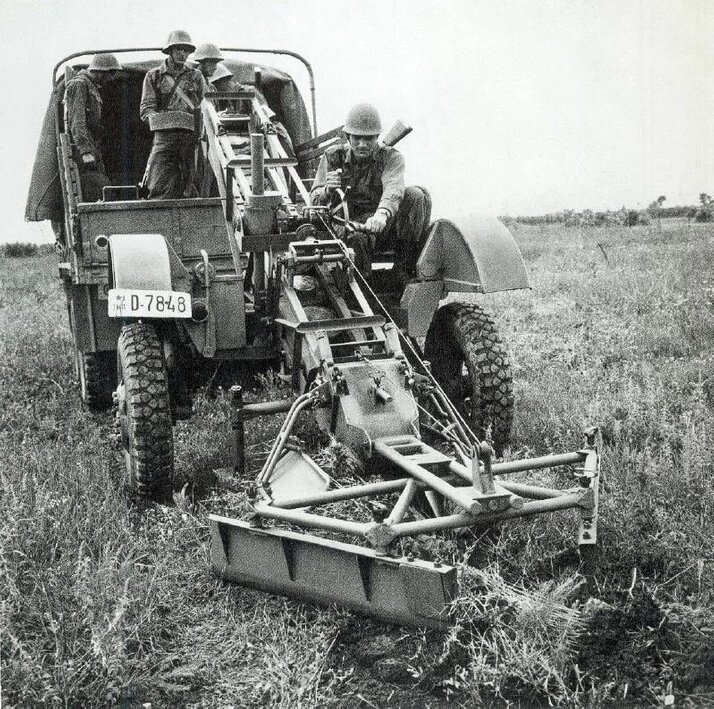

Мино закопиватель (минный заградитель) из Югославии.
База скорее всего М80
http://forumfiles.ru/uploads/000a/e3/16/79/55553.jpg
http://forumfiles.ru/uploads/000a/e3/16/79/17082.png
