Бронетанковая техника стран НАТО

Сообщений 1 страница 30 из 1000

1

СИДЕНЬЯ DSS ДЛЯ МЕХАНИКОВ-ВОДИТЕЛЕЙ ТАНКОВ
   Танки «Леопард-2А6М» из состава канадского контингента в Афганистане оснащены специальными сиденьями для механиков-водителей, конструкция которых позволяет снизить воздействие ударной волны при подрыве машины на мине или самодельном взрывном устройстве. Это сиденье, разработанное германской компанией «Аутофлуг» (г Реллинген), получило название DSS (Dynamic Safety Seat- подвижное безопасное сиденье). Оно имеет жесткотканевый корпус, обеспечивающий удобное положение для водителя, и крепится к корпусу танка с помощью натяжных ремней в семи точках: в четырех к потолку и трех к днищу машины {см. рисунок). Механик-водитель также может отрегулировать ремни безопасности под параметры своего тела.
   Такая конструкция сидений для механиков-водителей танков и других типов ББМ была признана военными специалистами более совершенной, в том числе на основе боевого опыта в Афганистане. Комплекты DSS в различных вариантах также поступили для оснащения OST ВС Германии, Нидерландов, Швейцарии и Норвегии. Кроме того, США планируют осна-стить подобны ми креслами большую часть танков М1 «Абраме».

2

Абрамс на платформе

3

Интересуют заподные танки на транспортных средствах, а именно:

1) ЖД платформы
2) автотягочи
3) водный транспорт (десантный)
4) их погрузка выгрузка

Заранее спасибо.

4

10V написал(а):

Интересуют заподные танки на транспортных средствах, а

5

моделька конечно:
http://www.mark-1-tank.co.uk/jpgs/tamiya-leopard-2-3121b.jpg

http://www.panzerbaer.de/archiv/pix/bw_ebtrsp_flakpz_gepard-001i.jpg
http://www.panzerbaer.de/archiv/pix/bw_ebtrsp_sppz_luchs-001i.jpg
http://www.panzerbaer.de/archiv/pix/bw_ebtrsp_pzh2000-001i.jpg
http://www.panzerbaer.de/archiv/pix/bw_ebtrsp_kpz_leopard_2a4-001i.jpg
http://www.panzerbaer.de/archiv/pix/bw_ebtrsp_spz_marder_1a3-001i.jpg

http://www.panzerbaer.de/helper/be_slt_ … t144-a.htm
http://www.panzerbaer.de/helper/bw_ebtrsp_zkr-a.htm

короче, смотри сам, там много.

Отредактировано iliq (2009-12-24 14:04:27)

6

iliq ... Владимир

Спасибо, ссылки сча посмотрю ;) . Скажите, а Меркава на ж/д платформу влезет ?

7

10V написал(а):

Скажите, а Меркава на ж/д платформу влезет

блин, а если все же подумать? сложно найти ширину Лео-2 и Абрамса? и сравнить с шириной Меркавы?
хотя, прикинув размер Израиля, Ж/Д там не особо развито, так что фото навряд ли будут.

8

[реклама вместо картинки]

9

iliq

К сожалению народ у нас упёртый, нет фото, значит не может ...

10

10V написал(а):

http://img97.imageshack.us/img97/1131/70143098.png

Два вопроса и два замечания.
Откуда информация?
На какое время?
Половина Европы - российские территории.
По Т-84 большой вопрос о количестве после 2003 года.

11

Nick

Да вопросов там много и время и точность и накой в табличке Турция (у неё то Европы лишь 3%).

А Россия есть отдельно (правда то же весьма вопросительно):

[реклама вместо картинки]

12

10V написал(а):

Да вопросов там много и время и точность и накой в табличке Турция (у неё то Европы лишь 3%).

Вывод напрашивается сам по себе: тенденциозный подход составителя таблички к делу.

13

10V написал(а):

К сожалению народ у нас упёртый, нет фото, значит не может

ладно, тогда небольшой екскурс в перевозку товаров.
революцие в товароперевозке послужило "открытие" и нормирование транспортных емкостей для перевозки груза - т.н. морских контейнеров и "европалет", которые все имеют один размер с послевоенных времен, немного различаясь в зависимости от конкретного производителя.
именно исходя из размеров контейнеров и палет проектируются и производятся транспортные средства - палеты->контейнер->грузовое авто, прицеп->ж/д платформа->судно-конейнеровоз->самолет (тут правда есть и другие контейнеры, но на них перегружают/выгружают непосредственно в аеропорту)
какой вывод можно сделать из етого? да тот, что любая страна, включенная в систему западного единого товарооборота вынуждена придерживаться етих стандартов при проектировании/строительстве средств перемещения оных - в данном случае конструкция ж/д платформ Израиля может незначительно отличатъся от тех же американских и европейских, но по габариторазмерам и точкам фиксации груза будет им на 100% соответствовать. (обратный пример мы имеем на ж/д сообщении СССР-ЕС, где разница в ширине колеи дороги приводит к затратам на переобувание оных на границе, и соответственно к удорожанию перевозки груза)

в случае с Израилем смысла перевозить танки по ж/д нет - просто сама география не распологает к етому - отдельные танки перевозят автотранспортом, и етого хватает ваше крыши.

14

прошлогодние фото:)
примечательно, что на Лео-1 выходы оптических дальномеров на башне просто заварены.

Отредактировано iliq (2010-01-01 18:10:20)

15

Видео http://rutube.ru/tracks/35926.html?cm=29

16

этот абрамс конечно баян ,но в колонке справа "похожее" есть еще ролики .

17

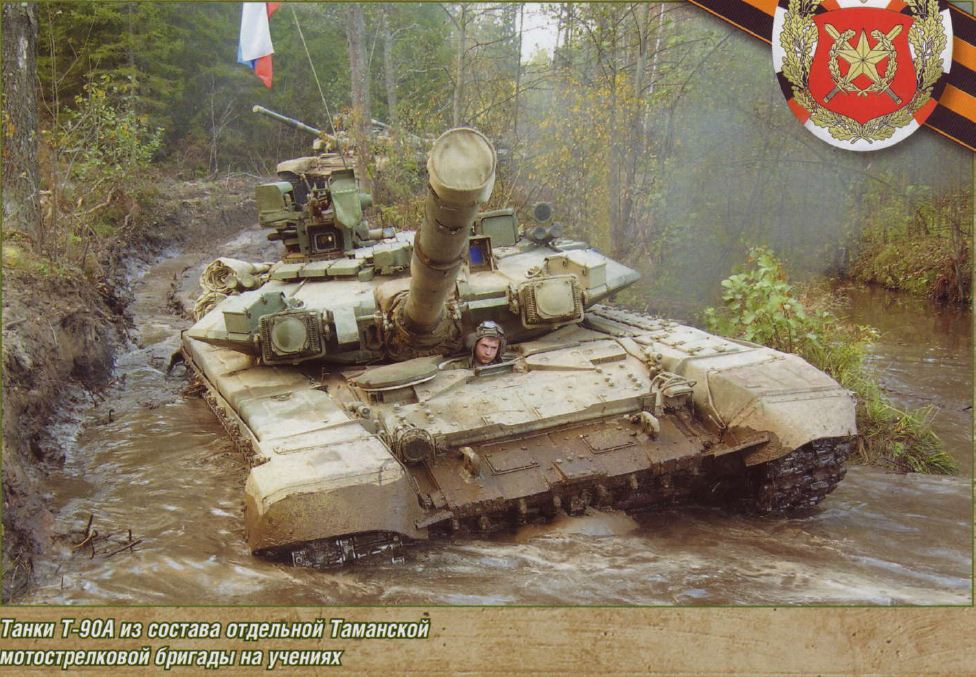

Народ а может у кого есть подобный фоты западных машин ?

http://forumupload.ru/uploads/000a/e3/16/6065-1-f.jpg

18

Канадские Leopard 2A6M (и не только они) в Афганистане http://www.armyrecognition.com/forum/vi … mp;start=0 :

http://www.armyrecognition.com/customer/thierry/canada/leopard2a6m_06.jpg

http://www.armyrecognition.com/customer/thierry/canada/leopardc2_04.jpg

http://www.armyrecognition.com/customer/thierry/canada/leopard_2a6m_20.jpg

Вот смотрю Леопардов и удивляет то что на Лео-2 есть защитные экраны а на Лео-1 их нет ...

Отредактировано 10V (2010-01-04 01:16:07)

19

10V написал(а):

удивляет то что на Лео-2 есть защитные экраны а на Лео-1 их нет ...

Как же это нет, Вон ведь на фото он у вас с экранами   o.O

20

Да чтот я внимательность растерял, действительно Лео-1 на нижнем фото  :blush:

21

Ну нет, на нижнем-то таки второй, но на среднем то ведь первый? С экранами.

22

На средним экранов я чёт не вижу (решотчатых) тока доп броня ... вообщем всё пора отдыхать ...

Отредактировано 10V (2010-01-04 02:39:25)

23

канадские Лео-1
http://www.panzerpower.de/ger/leo1_bilder.htm
кстаи, вот что скрывается под допбронированием башни:
http://upload.wikimedia.org/wikipedia/commons/9/97/Shock_Mounts_Turret_Leopard_1A1A1.jpg

ну и внимательно рассмотрев то ли MEXAS, то ли АМАП на башне и ванне Лео-1 канадцев, вопрос по решеткам надеюсь отпадет?
http://upload.wikimedia.org/wikipedia/commons/5/51/Leopard_C2_Canadian_Forces.jpg
сайт производителя: http://www.ibd-deisenroth-engineering.de/products.html

MEXAS (Modular EXpandable Armor System)- состоит из керамической платы, наклееной на кевларовую или Dyneema ткань. керамическая плата фрагментирует снаряд, осколки останавливаются кевларовой тканью. при одинаковом весе  достигается двойной защитный уровень по сравнению
с броневой стальной пластиной.

AMAP (Advanced Modular Armour Protection) - дальнейшее развитие MEXAS, разработанное в 2000-2006 годах. частично состоит из керамических наночастиц, дающих легкую и прочную броню.
разновидностей много, смотрите сами на сайте производителя.

AMAP-ADS (Active Defence System) - принципиально та же КАЗ, только с ударным ядром, которое и уничтожает подлетающий проектиль. вес - 150-500 кг. во Франции продается под маркой Shark.

хотя я бы сказал, что на танке установлена ДЗ... ан нет.

p.s. если перейти по непосредственному адресу фото, то его можно увеличить раза в 4-е. почему сервер етого не делает - не знаю.

Отредактировано iliq (2010-01-04 11:37:27)

24

Лео-2, Дания.
отличие - на корме башни закреплены оригинальные снегозацепы :)
http://upload.wikimedia.org/wikipedia/commons/0/04/STUD-Kriger_20_Feb._2008_051.jpg
и справа в ванне размещен доп.силовой агрегат.

ого, даже полякам достались 128 Лео-2А4!

Отредактировано iliq (2010-01-04 11:52:43)

25

ето как я понимаю - ДЗ стоит?

26

-

Отредактировано Ghostrider (2013-07-25 20:40:44)

27

Ghostrider написал(а):

ДЗ на "Лео-2" не было и нет.

т.е. по мнению немцев (как и канадцев) доп.бронирования пассивной броней типа MEXAS сопоставило по еффективности с применением ДЗ?

28

-

Отредактировано Ghostrider (2013-07-25 20:41:10)

29

Ghostrider написал(а):

1) Бронирование на вышеприведенных фото- на "Лео-2" от самого рождения; это не MEXAS.

я и не утверждал, что ето MEXAS. тем не менее, вынесенное бронирование передней части ванны не является родным для Лео-2, по меньшей мере, не в етом виде.

30

-

Отредактировано Ghostrider (2013-07-25 20:40:54)
