Электроника бронетехники-2

Сообщений 391 страница 420 из 434

391

CrosB написал(а):

351

Т.е. +200 по не светившимся тендерам?

Арфиксено 8-)

392

Blitz. написал(а):

Т.е. +200 по не светившимся тендерам?

По светившимся. Вы по всей видимости эти два контракта (1 и 2) суммарно на 200 изделий пропустили.

Вот, для удобства подбил табличку:Ссылка

Отредактировано CrosB (2019-04-08 17:02:50)

393

Ок, спс.

394

Патенты на промышленные образцы.

Если не ошибаюсь, тепловизионная камера ТЕЦА.202162.001, разработанной в рамках ОКР «Заря» по импортозамещению тепловизионной камеры производства французской фирмы THALES.

Так или так.

http://s3.uploads.ru/t/Mruw5.jpg



http://s3.uploads.ru/rSvgB.jpg



Тепловизионный канал 1ТПП1-Т.
Так или так.
Еще вариант канала - так или так.

http://sg.uploads.ru/t/NFkxR.jpg

http://s8.uploads.ru/t/VXYru.jpg



Тепловизионный канал ТМ-Б и его вариант ТВП-ПН (он же Бумеранг-ПН, для прицела наводчика Т-15, Бумеранга, Курганца).
Так или так

http://s5.uploads.ru/t/giHxl.jpg



http://s9.uploads.ru/t/Izwrx.jpg

http://sd.uploads.ru/t/cnYyQ.jpg

Отредактировано tankoff (2019-04-13 05:03:32)

395

Тепловизионный каналы (камеры) для перспективной техники от ГИПО (Государственный институт прикладной оптики). Многие фото уже были. Местами кликабельно.
ТВП-ПН (он же Бумеранг-ПН, для прицела наводчика Т-15, Бумеранга, Курганца), ТВП-ПК (он же Бумеранг-ПК, для панорамы командира Т-15, Бумеранга, Курганца), ТПВК-А для Т-14.
Странно, что не унифицировали ТВП-ПН и ТВП-ПК.

Выставка ИТОПК, 05.2015 г., отсюда, отсюда и отсюда.

http://sd.uploads.ru/ektOV.jpg
http://sh.uploads.ru/eht70.jpg
http://sh.uploads.ru/nvrqz.jpg


Выставка Армия 2016, отсюда и отсюда.

http://s5.uploads.ru/t/OIT9P.jpg
http://s8.uploads.ru/t/vgjK4.jpg
http://s3.uploads.ru/t/L5HGa.jpg
http://s3.uploads.ru/t/3lj0G.jpg


Выставка Армия 2018, отсюда.

http://s3.uploads.ru/t/qtvaL.jpg
http://s3.uploads.ru/t/1N5no.jpg

Отредактировано tankoff (2019-04-17 23:08:35)

396

Доклад на конференции 2009 г. о истории французского военного тепловидения от профильного сотрудника министерства обороны.

Взять можно здесь - Joseph Caniou, Les applications militaires de l’observation dans l’infrarouge.

http://sh.uploads.ru/FshIX.jpg

397

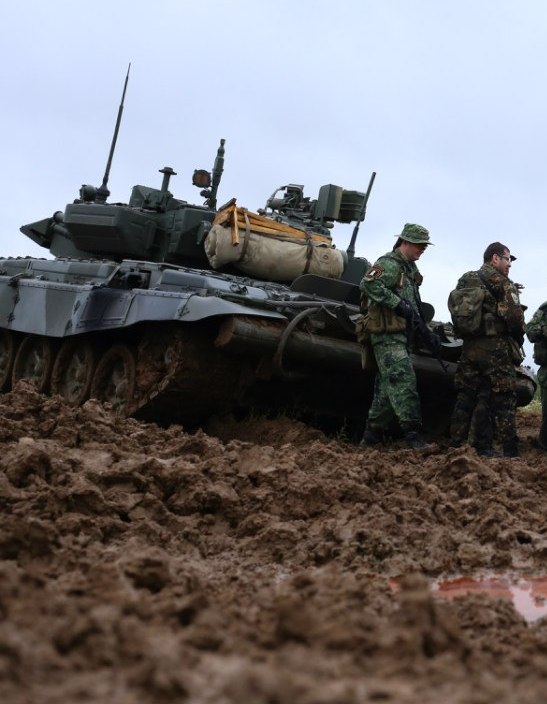

Давно это фото ходит по просторам интернета. Т-90А со спутниковой антенной. Командирская ашина? ПТК-Т-1 установлен?

http://s5.uploads.ru/oNOwG.jpg

398

POLIGON написал(а):

Давно это фото ходит по просторам интернета. Т-90А со спутниковой антенной. Командирская ашина? ПТК-Т-1 установлен?

Там все танки в батальоне такие, как известно не смогли довести до ума и пока что отказались от сериинного внедрения.

399

scout написал(а):

Там все танки в батальоне такие, как известно не смогли довести до ума и пока что отказались от сериинного внедрения.


Это вы про Таманскую бригаду и ЕСУ-ТЗ?

400

POLIGON написал(а):

Это вы про Таманскую бригаду и ЕСУ-ТЗ?

Да .

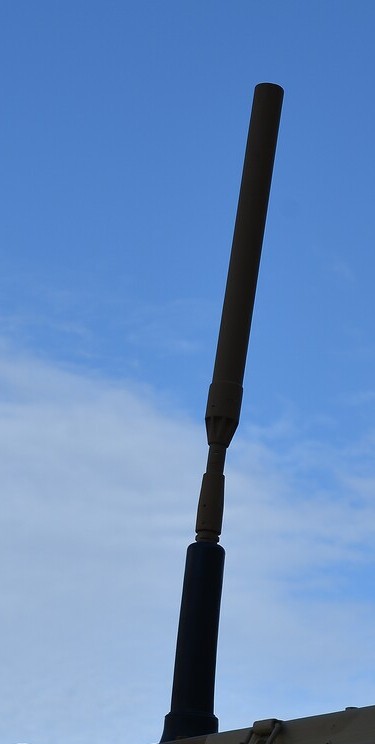

Машина 5-й Таманской отдельной мотострелковой бригады, выпуска 2010 года. Оснащена аппаратурой АСУтб "Созвездие-2М".

http://s8.uploads.ru/xktQD.jpg

401

Википедия пишет про 40 бригадных комплектов к 2020 году

https://ru.m.wikipedia.org/wiki/ЕСУ_ТЗ

402

scout написал(а):

Там все танки в батальоне такие


Я что-то в нашей полку не видел таких, обычный были Т-90А с Бураном. Хотя БТРы были почти все оснащены.

scout написал(а):

как известно не смогли довести до ума и пока что отказались от сериинного внедрения.


Пару маневров было у нас, вроде в БТРах неплохо все было. Установлены ноутбуки и довольно все четко отражалось, где какая машина.

403

Я так понимаю это Штора-1 и Штора-1М? В одном случае проводка идет напрямую к модулятору, а в другом проходит через ДЗ.

http://s5.uploads.ru/t/oG7ab.jpghttp://s7.uploads.ru/t/oyGsM.jpg

404

Обычная Штора, на блоках ДЗ стоят коробки с модуляторами, разные проводки кабелей просто.
http://s8.uploads.ru/t/hoVU3.jpg

405

Blitz. написал(а):

Обычная Штора, на блоках ДЗ стоят коробки с модуляторами, разные проводки кабелей просто.


Я не про блоки ДЗ, а про внешние отилия Шторы-1 и 1М. Вот к примеру видно, что внутри ДЗ не только проводка проходит, но стоит доп. оборудование:

https://pp.userapi.com/c855220/v855220086/58a86/3rPqJZg_P2s.jpg

406

Под блоками ДЗ у просто Шторы стоит фильтр, над ним коробки с модуляторами. И так и так кабеля подходят к ним обоим.

407

Blitz. написал(а):

Под блоками ДЗ у просто Шторы стоит фильтр, над ним коробки с модуляторами. И так и так кабеля подходят к ним обоим.


В том случае, если проводка идет напрямую, то фильтров под ДЗ нет. Вот я и думаю, что это просто вариант обычной Шторы или модификация какая?

https://pp.userapi.com/c850624/v850624687/13018d/LBqoMJPQ_5s.jpg

408

POLIGON написал(а):

В том случае, если проводка идет напрямую, то фильтров под ДЗ нет.

У Т-90А фильтры всегда просматриваются на фото под ДЗ, у Т-90 размешение иное.
https://www.dishmodels.ru/wshowp.htm?p=3469&id=219524
https://www.dishmodels.ru/wshowp.htm?p=3469&id=219415
Валк

Отредактировано Blitz. (2019-06-02 18:29:12)

409

С гозторгов:

Размещено 28.05.2019 года
Подача заявок / 44-ФЗ
Начальная цена
134 329 004 ,14
Российский рубль
№ 0173100004519000872
Заказчик:
МИНИСТЕРСТВО ОБОРОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ
Выполнение работ по капитальному ремонту (модернизации) двигателей внутреннего сгорания, газотурбинных двигателей, узлов и агрегатов к бронетанковому вооружению и технике согласно перечню, утверждаемому Минобороны России: Капитальный ремонт с модернизацией ночного прибора пассивно-активного ТПН3-49 с приведением к виду ТПН3КМ, капитальный ремонт с модернизацией прибора перископического комбинированного БПК-2-42 с приведением к виду БПК-2КМ.
Идентификационный код закупки(ИКЗ):
191770425226177040100166000010000214

Какие доработки имеют изделия ТПН3КМ и БПК-2КМ ?

410

Oniks написал(а):

капитальный ремонт с модернизацией прибора перископического комбинированного БПК-2-42 с приведением к виду БПК-2КМ

Возможно етот?

411

Oniks написал(а):

Какие доработки имеют изделия ТПН3КМ и БПК-2КМ ?


Вероятнее всего установка ЭОП 3-го поколения.

412

Новинки от Астрона:
Каталог
Микроболометрические матричные детекторы
https://b.radikal.ru/b42/1906/ee/dc03fcf8be7dt.jpg
АСТРОН-64017-2
Микроболометрический двухспектральный матричный детектор
Спектральный диапазон, мкм 3-5, 8-14
Формат матрицы 640 × 512
Шаг матрицы, мкм 17
Частота кадров, Гц 60
Эквивалентная шуму разность температур при 300 К, 25 Гц и F=1,0 (NETD), мК ≤ 30

АСТРОН-64012
Микроболометрический матричный детектор
Спектральный диапазон, мкм 7-14
Формат матрицы 640 × 512
Шаг матрицы, мкм 12
Частота кадров, Гц 60
Эквивалентная шуму разность температур при 300 К, 25 Гц и F=1,0 (NETD), мК ≤ 40

Охлаждаемые фотоприемные устройства

https://a.radikal.ru/a16/1906/d5/b6d1c5e159fat.jpg

АСТРОН-640КРТ15А810
технология фотодиодов: кадмий-ртуть-теллур (CdHgTe);
спектральная чувствительность: 8–10 мкм;
Эквивалентная шуму разность температур, мК 35
рабочая температура: 78 К;
шаг матрицы: 15 мкм;
разрешение: 640 × 512;
частота кадров: 50 Гц;
производитель фотоприемной матрицы: ИФП СО РАН;
микрокриогенная система: АСТРОН-МКС500.

АСТРОН-640КРТ25А35
технология фотодиодов: кадмий-ртуть-теллур (CdHgTe);
спектральная чувствительность: 3–5 мкм;
Эквивалентная шуму разность температур, мК 25
рабочая температура: 90 К;
шаг матрицы: 25 мкм;
разрешение: 640 × 512;
частота кадров: 50 Гц;
производитель фотоприемной матрицы: ИФП СО РАН;
микрокриогенная система: АСТРОН-МКС500.

АСТРОН-640КЯ20А89
технология фотодиодов: квантовые ямы (AlGaAs/GaAs);
спектральная чувствительность: 8,3–8,7 мкм;
Эквивалентная шуму разность температур, мК при 70 К - 25, при 73 К - 30
рабочая температура: 70-73 К;
шаг матрицы: 20 мкм;
разрешение: 640 × 512;
частота кадров: 50 Гц;
Производитель фотоприемной матрицы: АО «Светлана-Рост»;
микрокриогенная система: АСТРОН-МКС500.

413

_Alexx_ написал(а):

Новинки от Астрона


Спасибо за информацию. Астрон что-то размахнулся, матрицы на любой вкус и цвет и половину 3-го поколения

414

Сборка на ВОМЗ тепловизионной камеры TЕЦА.202162.001
Видео
https://b.radikal.ru/b08/1906/72/0575e870b8d5t.jpg
https://a.radikal.ru/a43/1906/17/0ca100ce7e01t.jpg
https://c.radikal.ru/c20/1906/bc/5f77b4495667t.jpg
https://d.radikal.ru/d17/1906/24/a3f3785c0a60t.jpg

+
Сравнение неохлаждаемого микроболотметра Bird XGA (1024×768) с охлаждаемой линейкой MCT-TDI-288x4
https://a.radikal.ru/a43/1906/dc/8bb3ba12a13et.jpg
https://c.radikal.ru/c18/1906/3d/d4fff9ad3f72t.jpg

415

Агат-МДТ - 320х256, ФПУ 3-5 мкм, арсенид галлия - индий, Россия.
Ирбис-К - 4х288, ФПУ 8-12 мкм, КРТ (кадмий-ртуть-теллур) , Россия.


Почему у командира и наводчика разные ТПК? Точнее в разных диапазона? У командира не охлаждаемая матрица. тогда как у наводчика охлаждаемая. Есть ли смысл а таком решении?

416

Считается что для наблюдения лутше иметь средний диапазон, прицеливания длинного диапазона. Возращаясь к , есть вероятность что они под панорамы покупаются, которых еще нет (для панорамы от Редута жирновато)

POLIGON написал(а):

У командира не охлаждаемая матрица.

Точно?

417

POLIGON написал(а):

Почему у командира и наводчика разные ТПК? Точнее в разных диапазона? У командира не охлаждаемая матрица. тогда как у наводчика охлаждаемая. Есть ли смысл а таком решении?


"Агат-МДТ - 320х256, ФПУ 3-5 мкм, арсенид галлия - индий, Россия." Неверно, в исходном варианте АГАТ-МДТ установлена матрица из антимонида индия с разрешением 320*256, затем перешли на 640*512, обе охлаждаемые.

http://sd.uploads.ru/t/p7kQV.png
http://sd.uploads.ru/t/EFnis.png

418

Blitz. написал(а):

Точно?


Ну 3-5 мкм это как раз диапазон не охлаждаемых матриц, то бишь болометров. Сейчас конечно есть и болометры работающие в 8-14 мкм, но крайне редко.

419

Диапазон как раз от типа охлаждения не зависит, для охлаждаемых и вовсе без разницы какой диапазон иметь.

420

POLIGON написал(а):

Ну 3-5 мкм это как раз диапазон не охлаждаемых матриц, то бишь болометров. Сейчас конечно есть и болометры работающие в 8-14 мкм, но крайне редко.

С точностью наоборот.

И да, существуют и используются средне и длинноволновые, как охлаждаемые, так и неохлаемые ФПУ, все зависит от приминяемых гетороструктур или от их температуры охлаждения.

Отредактировано CrosB (2019-07-06 17:59:54)
