Агат-МДТ - 320х256, ФПУ 3-5 мкм, арсенид галлия - индий, Россия.
Ирбис-К - 4х288, ФПУ 8-12 мкм, КРТ (кадмий-ртуть-теллур) , Россия.
Почему у командира и наводчика разные ТПК? Точнее в разных диапазона? У командира не охлаждаемая матрица. тогда как у наводчика охлаждаемая. Есть ли смысл а таком решении?
Поделиться3642019-07-06 14:08:01
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:43:22
Считается что для наблюдения лутше иметь средний диапазон, прицеливания длинного диапазона. Возращаясь к , есть вероятность что они под панорамы покупаются, которых еще нет (для панорамы от Редута жирновато)
POLIGON написал(а):
У командира не охлаждаемая матрица.
Точно?
Поделиться3652019-07-06 14:38:04
POLIGON написал(а):
Почему у командира и наводчика разные ТПК? Точнее в разных диапазона? У командира не охлаждаемая матрица. тогда как у наводчика охлаждаемая. Есть ли смысл а таком решении?
"Агат-МДТ - 320х256, ФПУ 3-5 мкм, арсенид галлия - индий, Россия." Неверно, в исходном варианте АГАТ-МДТ установлена матрица из антимонида индия с разрешением 320*256, затем перешли на 640*512, обе охлаждаемые.
Поделиться3662019-07-06 16:48:22
- старожил
- Откуда: Москва
- Зарегистрирован: 2018-10-26
- Приглашений: 0
- Сообщений: 920
- Уважение: [+0/-0]
- Позитив: [+0/-2]
- Пол: Мужской
- Возраст: 34 [1989-08-17]
- Провел на форуме:
11 дней 5 часов - Последний визит:
2024-04-17 08:48:54
Blitz. написал(а):
Точно?
Ну 3-5 мкм это как раз диапазон не охлаждаемых матриц, то бишь болометров. Сейчас конечно есть и болометры работающие в 8-14 мкм, но крайне редко.
Поделиться3672019-07-06 17:07:12
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:43:22
Диапазон как раз от типа охлаждения не зависит, для охлаждаемых и вовсе без разницы какой диапазон иметь.
Поделиться3682019-07-06 17:54:19
POLIGON написал(а):
Ну 3-5 мкм это как раз диапазон не охлаждаемых матриц, то бишь болометров. Сейчас конечно есть и болометры работающие в 8-14 мкм, но крайне редко.
С точностью наоборот.
И да, существуют и используются средне и длинноволновые, как охлаждаемые, так и неохлаемые ФПУ, все зависит от приминяемых гетороструктур или от их температуры охлаждения.
Отредактировано CrosB (2019-07-06 17:59:54)
Поделиться3692019-07-06 18:26:08
Blitz. написал(а):
Диапазон как раз от типа охлаждения не зависит, для охлаждаемых и вовсе без разницы какой диапазон иметь.
Строго говоря, для длинноволновых охлаждение важнее.
Потому что собственное паразитное излучение неохлаждаемой матрицы при ее температуре 250-300 К в основном длинноволновое.
Но бывают и длинно- и средневолновые матрицы как охлаждаемые, так и неохлаждаемые.
Вот если нужна экстремально высокая чувствительность — тут нужно охлаждение, без вариантов. В инфракрасной астрономии приемные матрицы до гелиевых температур охлаждают.
Отредактировано Шестопер (2019-07-06 18:26:50)
Поделиться3702019-07-13 22:57:29
- старожил
- Откуда: Москва
- Зарегистрирован: 2018-10-26
- Приглашений: 0
- Сообщений: 920
- Уважение: [+0/-0]
- Позитив: [+0/-2]
- Пол: Мужской
- Возраст: 34 [1989-08-17]
- Провел на форуме:
11 дней 5 часов - Последний визит:
2024-04-17 08:48:54
.
Отредактировано POLIGON (2019-07-14 23:01:44)
Поделиться3712019-07-13 23:14:13
- старожил
- Откуда: Москва
- Зарегистрирован: 2018-10-26
- Приглашений: 0
- Сообщений: 920
- Уважение: [+0/-0]
- Позитив: [+0/-2]
- Пол: Мужской
- Возраст: 34 [1989-08-17]
- Провел на форуме:
11 дней 5 часов - Последний визит:
2024-04-17 08:48:54
CrosB написал(а):
И да, существуют и используются средне и длинноволновые, как охлаждаемые, так и неохлаемые ФПУ, все зависит от приминяемых гетороструктур или от их температуры охлаждения.
Тогда какая между ними практическая разница скажем для прицелов БТВ?
Поделиться3722019-07-14 01:33:22
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:43:22
Дык
Blitz. написал(а):
Считается что для наблюдения лутше иметь средний диапазон, прицеливания длинного диапазона. Возращаясь к , есть вероятность что они под панорамы покупаются, которых еще нет (для панорамы от Редута жирновато)
Поделиться3732019-07-14 13:27:52
- старожил
- Откуда: Москва
- Зарегистрирован: 2018-10-26
- Приглашений: 0
- Сообщений: 920
- Уважение: [+0/-0]
- Позитив: [+0/-2]
- Пол: Мужской
- Возраст: 34 [1989-08-17]
- Провел на форуме:
11 дней 5 часов - Последний визит:
2024-04-17 08:48:54
Blitz. написал(а):
Дык
Ну это понятно. Больше интересует почему? )
Поделиться3742019-07-14 22:30:52
POLIGON написал(а):
Ну это понятно. Больше интересует почему? )
Достоинством LWIR считается лучшая работа в плохих метеоусловиях, например, в тумане, однако в хорошую погоду MWIR ФПУ имеют большую рабочую дальность.
Дальность распознавания цели типа танк:
Catherine FC LWIR: 3.3 км
Catherine XP:
вариант MWIR: 5.5 км
вариант LWIR: 4.1 км
Catherine MP:
вариант MWIR: 9.4 км
вариант LWIR: 5.9 км
Существуют двухспектральные ФПУ:
Ссылка 1
Ссылка 2
О причинах распространённости LWIR:
In the beginning of thermal imaging story, only LWIR band was used because detectors had few discrete elements and the short integration time requested to be able to deliver video signal with enough resolution requested to use LWIR band where the IR flux for ambient temperature is much higher than in MWIR band.
With the availability of Staring Focal Plane Array, it has been possible to increase the integration time to some milliseconds and MWIR detector became an alternative.
Поделиться3752019-07-14 23:11:44
- старожил
- Откуда: Москва
- Зарегистрирован: 2018-10-26
- Приглашений: 0
- Сообщений: 920
- Уважение: [+0/-0]
- Позитив: [+0/-2]
- Пол: Мужской
- Возраст: 34 [1989-08-17]
- Провел на форуме:
11 дней 5 часов - Последний визит:
2024-04-17 08:48:54
_Alexx_ написал(а):
Достоинством LWIR считается лучшая работа в плохих метеоусловиях, например, в тумане, однако в хорошую погоду MWIR ФПУ имеют большую рабочую дальность.
А если один диапазон но разные матрицы? Охлаждаемая и неохлаждаемая. Какая именно разница в качестве изображения?
У нас как я понимаю есть аналоги Catherine FC, Catherine XP, Catherine MP и др.
_Alexx_ написал(а):
Существуют двухспектральные ФПУ
Интересно. Насколько я понимаю пока двухспектральные особо не применяются в прицелах бронетехники. Интересно почему?
Поделиться3762019-07-14 23:50:22
POLIGON написал(а):
А если один диапазон но разные матрицы? Охлаждаемая и неохлаждаемая. Какая именно разница в качестве изображения?
Если бы неохлаждаемые ФПУ выдавали изображение с качеством равным охлаждаемым, то с последними никто бы не связывался. В качестве примера можно привести неохлаждаемый микроболометр Bird XGA (LWIR, 1024х768), который всего чуть лучше, чем охлаждаемая линейка 288х4.
POLIGON написал(а):
У нас как я понимаю есть аналоги Catherine FC, Catherine XP, Catherine MP и др.
У нас много чего есть, только с налаживанием массового производства проблемы. Только в последние два года наметился прогресс.
POLIGON написал(а):
Интересно. Насколько я понимаю пока двухспектральные особо не применяются в прицелах бронетехники. Интересно почему?
Я не знаю, может куда-то и ставят. В мире много чего делается за всем не уследишь.
Поделиться3772019-07-15 14:41:26
отрохов написал(а):
Но кроме своих матриц для прицелов нужны ещё и свои современные микропроцессоры, о которых то-же пока нет информации, кроме подобных исторических форумов:
https://forum.ixbt.com/topic.cgi?id=64:3394
Не уж то у нас АЦП-ЦАП, ЦОС-процессоры никто не разрабатывает и не выпускает?)
Отредактировано CrosB (2019-07-15 14:58:11)
Поделиться3782019-07-16 00:00:15
отрохов написал(а):
на зарубежных предприятиях
В России...
Поделиться3792019-07-16 09:29:51
отрохов написал(а):
Как знаю, такие микросхемы, с вполне уже современным уровнем технологий, в РФ разрабатывают и изготавливают на зарубежных предприятиях. Но как понимаю, попытки организовать производство этих-же микросхем, с проведением даже соответствующих ОКР, на отечественных предприятиях пока были не удачны. Т.е. в интернете сообщалось о ходе этих ОКР с окончанием в 2018 году, но об их результатах почему-то нет победных реляций.
Заинтриговали. Поясните, что за там соответствующие ОКР нужны для отечественных предприятий, фотошаблон он и в Китае и на Тайване одинаков, производственное оборудование на росс. предприятиях микроэлектроники сплошь забугорное, т.е. такое же как на зарубежных фабриках, где размещают заказы наши разработчики, так в чем загвоздка. Не уже ли никто из разработчиков: НИИЭТ, Миландр, НИИСИ, Физика, Элвис, Модуль, никто не локализовал заказ на отечественных фабриках, у нас можно выпускать чипы с тех. процессам не ниже 65 нм, если не ошибаюсь, то подобные процессоры не столь требовательны к маленьким нормам.
Поделиться3802019-07-28 13:49:42
- старожил
- Откуда: Москва
- Зарегистрирован: 2018-10-26
- Приглашений: 0
- Сообщений: 920
- Уважение: [+0/-0]
- Позитив: [+0/-2]
- Пол: Мужской
- Возраст: 34 [1989-08-17]
- Провел на форуме:
11 дней 5 часов - Последний визит:
2024-04-17 08:48:54
ИНтересно что за ТПК?
Поделиться3812019-11-26 23:36:26
- свой человек
- Зарегистрирован: 2009-12-12
- Приглашений: 0
- Сообщений: 4991
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 41 [1982-11-15]
- Провел на форуме:
4 месяца 20 дней - Последний визит:
2020-05-26 22:55:09
Del
Отредактировано scout (2019-11-27 08:47:45)
Поделиться3822019-11-27 00:13:39
- старожил
- Откуда: Москва
- Зарегистрирован: 2018-10-26
- Приглашений: 0
- Сообщений: 920
- Уважение: [+0/-0]
- Позитив: [+0/-2]
- Пол: Мужской
- Возраст: 34 [1989-08-17]
- Провел на форуме:
11 дней 5 часов - Последний визит:
2024-04-17 08:48:54
Что за прицел? Не похож на серийный.
Поделиться3832019-12-15 10:55:01
Шестопер написал(а):
C современными - не у совсем небогатых.
Вот из Костенко:В подтверждение всему сказанному приведу данные из журнала “Armee of Defense” (1989 г., май-июнь) о французском танке Leclerc. Журнал сообщает, что 65% стоимости танка приходится на электронику. При этом существенно заметить, что панорамный прицел танка стоит дороже основного двигателя (14,3% и 11,2% соответственно), прицел наводчика – дороже основного вооружения (5,6% и 4,1%), вычислительное устройство системы управления огнем – дороже башни без оборудования (1,9% и 1,2% соответственно).
Поделиться3842019-12-28 05:22:52
Небольшая работа о программе единых тепловизионных модулей (Common modules) и соответственно о модуле SADA I (основном американском модуле с кон. 1970-х гг. и до нач. 2000-х гг.) - Walter B. Morrow, Jr. Common modules. A success story, 1988 г..
Системы, в которых использовались тепловизионные камеры с SADA I (Standard Advanced Dewar Assembly I - линейка из 60 или 120 или 180 элементов в охлаждаемом корпусе (сосуде Дьюара)).
Планы выпуска SADA I.
Цены из контрактов.
Отредактировано tankoff (2019-12-28 18:53:54)
Поделиться3852020-01-14 03:18:33
Немного о импортозамещении

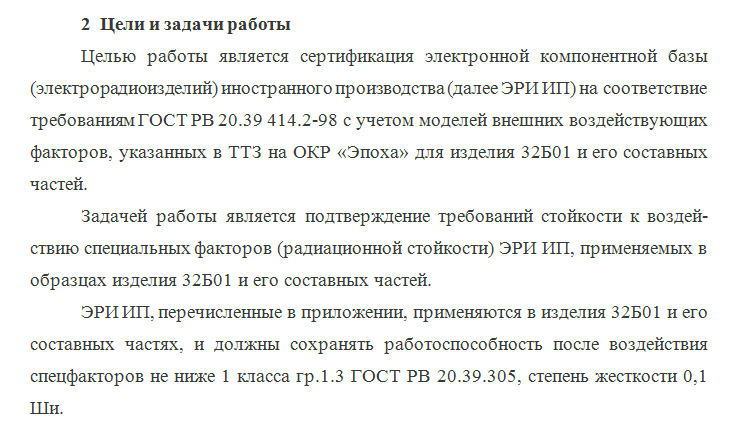

Выполнение работ по теме: «Оценка соответствия (сертификация) электронной компонентной базы иностранного производства требованиям по радиационной стойкости, предъявляемым к изготавливаемым образцам изделия 32Б01 и его составным частям», закупка.
32Б01 - БМ Эпоха.
Приложение к техническому заданию, 512 изделий для испытаний (от микропроцессоров до диодов), 86 стр..
Вероятно не все изделия используются одномоментно, на одну позицию может быть указано несколько образцов.
Используется какой-нибудь один, возможно, в зависимости от доступности.

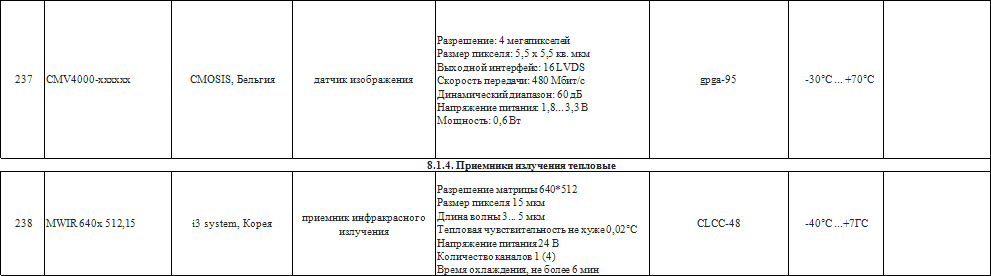

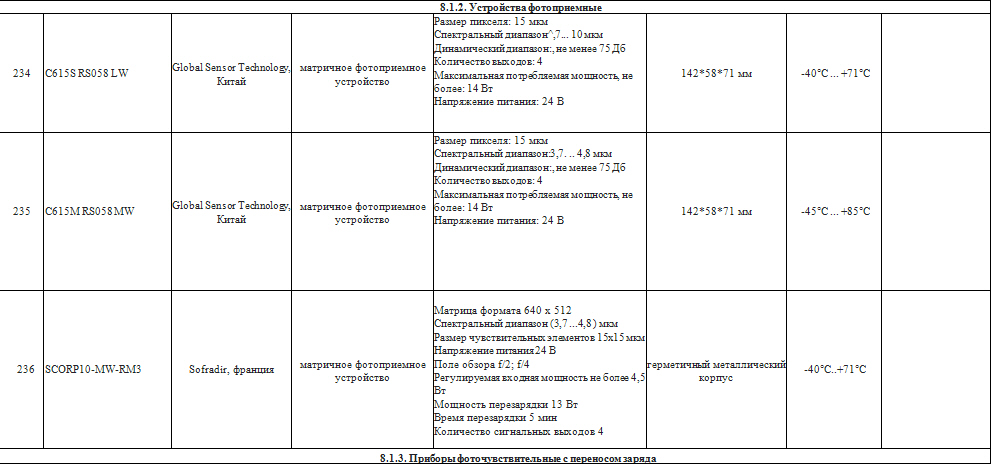

Это видно на примере тепловизионных модулей. Что интересно - присутствует модуль Sofradir (которая теперь Lynred), а так же два китайских (раз, два) и южнокорейский.
Отредактировано tankoff (2020-01-31 08:10:52)
Поделиться3862020-01-14 03:55:15
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:43:22
Может некие сравнительные испытания аналогов, н-п пресловутой ФЭМ18М-03
Отредактировано Blitz. (2020-01-14 03:59:19)
Поделиться3872020-01-14 14:04:49
- свой человек
- Зарегистрирован: 2014-04-21
- Приглашений: 0
- Сообщений: 30393
- Уважение: [+2/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 5 месяцев - Последний визит:
2024-04-06 15:09:42
Andrei_bt написал(а):
По этому вопросу и в советские времена нечем было похвастаться.
сверхчистый кремний, была такая проблема и насколько мне известно(87-88гг.) довольно сильно отставали
Поделиться3882020-01-14 21:30:19
На "Орионе" матрицы для ФЭМ18М-03 делают полным ходом: http://applphys.orion-ir.ru/appl-19/19-6/PF-19-6-68.pdf
Скриншот из статьи по ссылке:
Поделиться3892020-01-15 01:16:19
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Сегодня 04:43:22
Хороший темп, могут выпустить порядка 500 матриц за год.
Поделиться3902020-01-15 16:09:13
отрохов написал(а):

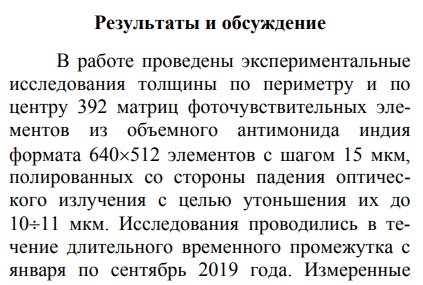

Но как понял из статьи, пока ещё отрабатывают технологию изготовления этих матриц в рамках ОКР, а не занимаются их серийным выпуском??
392 штуки менее чем за год - это не серия?
КМК идёт работа по планомерному улучшению СЕРИЙНОЙ продукции.
