УГП "Курганец-25"-2

Сообщений 61 страница 90 из 115

1

Пишем только о технике средней гусеничной платформы "Курганец-25". Все остальное будет удаляться, а нарушителей будем наказывать.

61

Рядовой-К написал(а):

Однако, в нашу защиту, надо заметить, что судя по всему, Курганец подвергли бОльшим переделкам по замечаниям и пожеланиям военных; особо - вопрос вооружения БМП: сначала 45-мм автомат планировали, затем ужались до лоббируемого 30-мм, но выкрутились и хотят другое - 57-мм АПГБ толи в фаворитах, толи очередная деза.

С итоговым вооружение на всех трех БМП непонятно что будет в итоге, 2 или тем более 3 варианта слабовериться-не думаю что до такого протолакают лобисты.

62

40мм броня борта 100мм воздуха 270 мм экран https://forumupload.ru/uploads/000a/e3/16/4875/t896016.jpg

63

Рядовой-К написал(а):

особо - вопрос вооружения БМП: сначала 45-мм автомат планировали, затем ужались до лоббируемого 30-мм, но выкрутились и хотят другое - 57-мм АПГБ толи в фаворитах, толи очередная деза.

Blitz. написал(а):

С итоговым вооружение на всех трех БМП непонятно что будет в итоге, 2 или тем более 3 варианта слабовериться-не думаю что до такого протолакают лобисты.

Все очевидно и ясно как божий день. Есть продукция, созданная часто в инициативном порядке, обычно она всяко пиарится, возится по выставкам, ставится на различные платформы, предлагается всем,- это одно.
Но есть продукция, о которой ни слуху ни духу, информационной поддержки ноль, информацию о ней приходится вытягивать из патентов, госзакупок и прочего. Это именно то, что заказали вояки и будут принимать на вооружение. К каким категориям относятся вышеперечисленные орудия, объяснений не требует.

Отредактировано Zhyravel (2020-09-18 17:23:10)

64

CRAS написал(а):

40мм броня борта 100мм воздуха 270 мм экран

Помимо воздушной прослойки еще лист есть-на вскидку 5мм.

+

https://i.imgur.com/PqrnTnJ.jpg
https://i.imgur.com/qQ9Vasy.jpg

Экран-бронепоплавки

Zhyravel написал(а):

Но есть продукция, о которой ни слуху ни духу, информационной поддержки ноль, информацию о ней приходится вытягивать из патентов, госзакупок и прочего. Это именно то, что заказали вояки и будут принимать на вооружение. К каким категориям относятся вышеперечисленные орудия, объяснений не требует.

По таким критериям больше всего 45ка от ЦНИИТочмаша походит ;)

65

Экран-бронепоплавки

Видимо это как раз их наполнитель.
https://forumupload.ru/uploads/000a/e3/16/4875/t767837.jpg

По поводу борта там может быть слоёный алюминий ПАС-2Б который АБТ-101+АБТ-102
https://forumupload.ru/uploads/000a/e3/16/4875/t184650.jpg
По идее оно должно держать 12,7 без экранов даже.

https://forumupload.ru/uploads/000a/e3/16/4875/t667888.jpg
Дверь/Аппарель на курганце.
В промежутке может быть какой нибудь арамид в нормальной версии? Для разнесенки задняя плита очень тонкая как по мне.

66

CRAS написал(а):

По идее оно должно держать 12,7 без экранов даже.

ПМСМ защита Курганца без брони аналогична БММП от УВЗ
https://forumupload.ru/uploads/000a/e3/16/369/94080.jpg

CRAS написал(а):

Для разнесенки задняя плита очень тонкая как по мне.

Она выполняет функцию пола, а не защиты.

67

Оказывается, уже давно в сети... Из годового отчёта СКБМ:

Обществом была выполнена работа по этапу №3 ОКР «Создание унифицированной межвидовой средней гусеничной платформы, боевой машины и машины обеспечения на ее базе» (шифр «Курганец-25»), выполняемая для нужд Министерства Обороны РФ. Государственный контракт №1115187320942010119000284/Н/З/6/125-11-ДГОЗ от 12.08.2011г. расторгнут на основании соглашения о расторжении от 28.12.2019г. Факт выполнения работ подтверждается протоколом фактических затрат по этапу №3 «Изготовление ОО БТР-Г, БМП-Г, БРЭМ-Г и проведение и предварительных испытаний. Корректировка РКД по результатам ПИ». В конце 2019г. был подписан новый государственный контракт №1922187318571452241002787 от 28.12.2019г. на продолжение работ по ОКР «Курганец-25». Срок выполнения работ – 31.12.2022г.

Ссылка

ГИ должны пройти с 01.11.21 по 31.10.22.

68

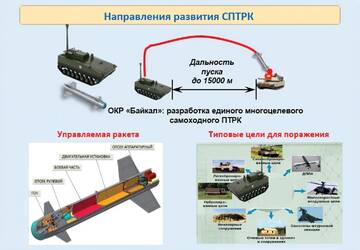

Дальнейшее развитие системы ПТРК целесообразно проводить в направлении создания единого носимого ПТРК, обеспечивающего поражение всех современных и перспективных ОБТ (включая навесную – БДЗ-1 и встроенную – БДЗ-2), танка сверху, типа «Эффект» и единого самоходного ПТРК, типа «Байкал» («Клевок»), для стрельбы с закрытых огневых позиций, максимально унифицированного с перспективным вертолетным комплексом.

Ссылка
https://forumupload.ru/uploads/000a/e3/16/606/t229915.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t434696.jpg

69

НЯП данная статья, или по её материалам.

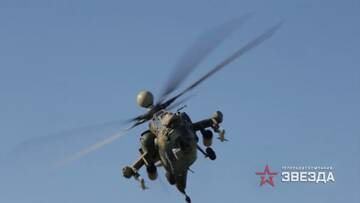

Судя по фамильным чертам-Байкал как ожидалось КБПшная работа, Эффект тоже. Однако с Байкалом они явно время упустили как единой системы для всех, сколько лет назад о нем впервые упоминали, а все на том же месте, тем временем для авиации имееться Х-50, у вертолетов изд. 305, что на фото. И Сокол-В.

70

Blitz. написал(а):

Однако с Байкалом они явно время упустили как единой системы для всех

да много чего так картинками и осталось по разным причинам
Вот Китайские "товарищи" на пути к реализации подобного комплекса
CM-501GA дальность до 70км

71

Sibiryak86 написал(а):

Вот Китайские "товарищи" на пути к реализации подобного комплекса
CM-501GA дальность до 70км

HJ-10 уже 9 лет как на вооружении стоит, а данная система аналог NLOS-LS.

72

_Alexx_ написал(а):

Ссылка

А как по ссылке посмотреть работу?

73

https://uploads.disquscdn.com/images/3d12c8040d5feca4eb2e78f5baeda289d42fb6a094acbb975e6eb37e63159984.png

74

Ощущение, что с боков защищена сильнее, чем спереди

75

Zhyravel написал(а):

Ощущение, что с боков защищена сильнее, чем спереди

парадный макет?

76

Fidell написал(а):

парадный макет?

Серийная машина имеет другое МТО и расположение экипажа.

77

С боков броне-поплавки с экраном, все без углов.
Толщина люков МТО дето 20мм, у БМП-3 аналогичная толщина в том же месте, только не ясно люмин там или сталь. Ктому же парадная переделанная машина со всем вытекающим.

78

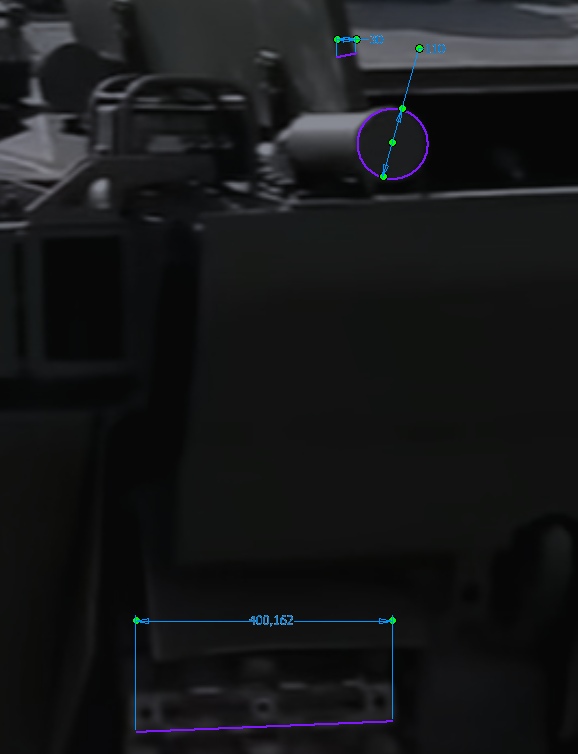

https://forumupload.ru/uploads/000a/e3/16/4875/t582061.jpg

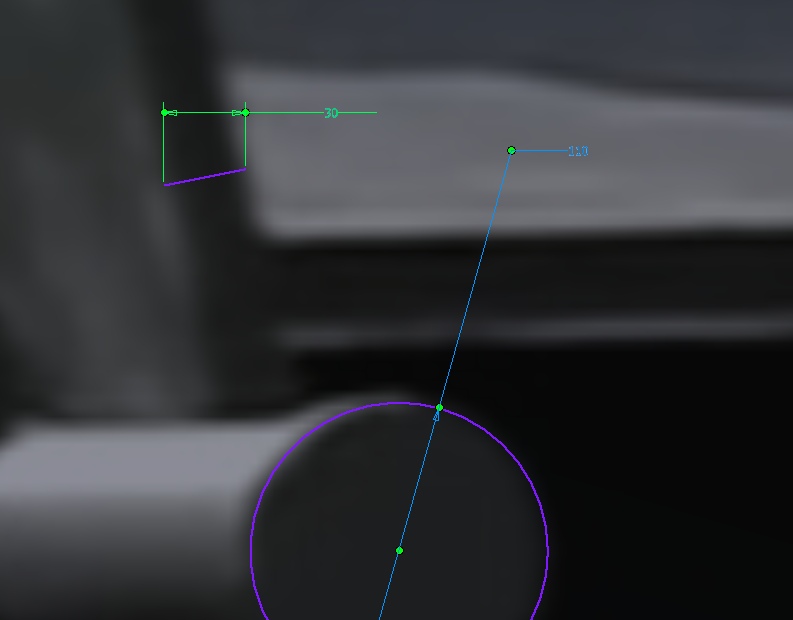

https://forumupload.ru/uploads/000a/e3/16/4875/t430049.jpg

Я насчитал что то близкое к 30 + там ещё угол острее в районе 87⁰

79

CRAS написал(а):

Я насчитал

Спасибо за прикидки. Хорошо бы все цифры крупнее и какого-нибудь оранжевого или зеленого поярче цвета.

80

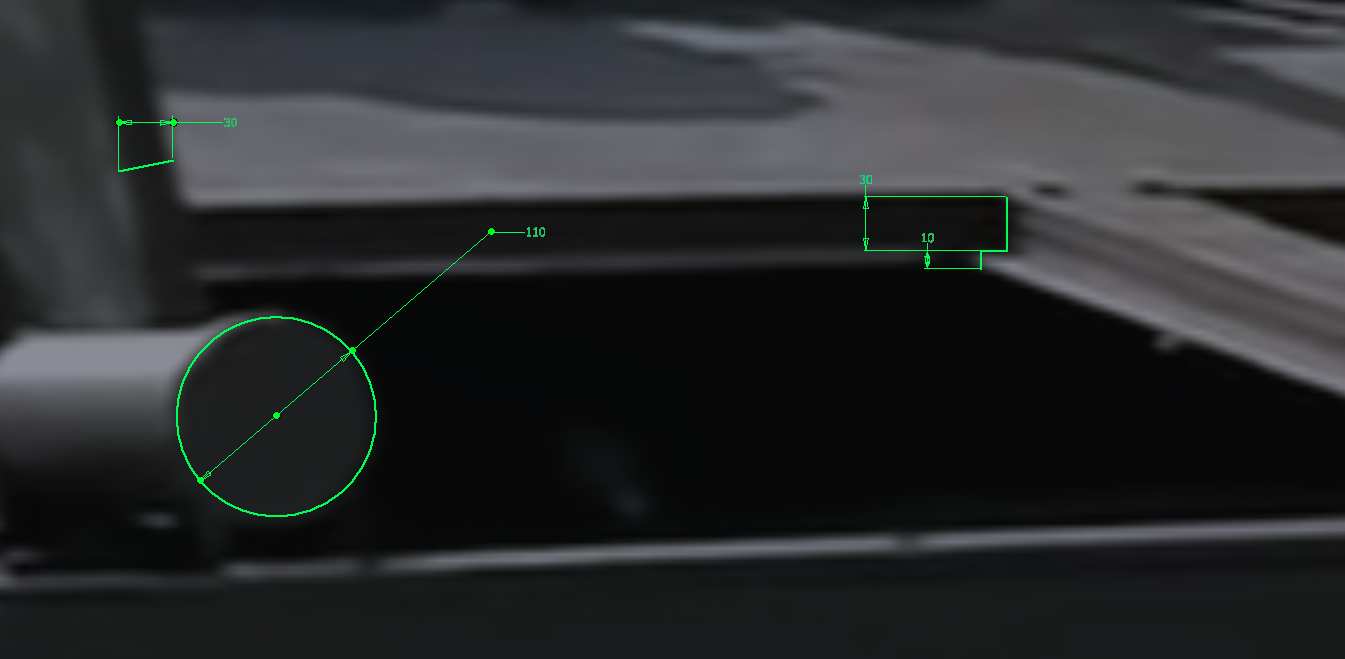

https://forumupload.ru/uploads/000a/e3/16/4875/t13517.png

зеленого поярче цвета

С зеленым получилось а цифры крупнее сделать нет :confused: , справа предположил как оно выглядит в профиль. Возможно всей толщены плиты не видно из за ракурса?

81

CRAS написал(а):

Я насчитал что то близкое к 30 + там ещё угол острее в районе 87⁰

Как сказал классик - "Люки конечно - тонковатые."

Получается, что вы там вместе с закраиной/уплотнителем считаете?
https://forumupload.ru/uploads/000a/e3/16/623/t947127.png

82

Не парадный макет, а парадный прототип. В любом случае, в серию пустят нечто иное.

83

Blitz. написал(а):

С боков броне-поплавки с экраном, все без углов.
Толщина люков МТО дето 20мм, у БМП-3 аналогичная толщина в том же месте, только не ясно люмин там или сталь. Ктому же парадная переделанная машина со всем вытекающим.

Бронепоплавки это как колышашяеся деревья, создающие ветер. Если толщина этих люков 20мм, то грубо взяв их размер метр на метр, их масса будет больше 150 кг. А их должен открывать один человек. Каких то специальных упоров там не видно. Это просто временные капоты, по всей видимости.
Хотя у БМП-2 эта деталь и алюминия 10-15мм
Вобщем борта как то получше защищены

Отредактировано Zhyravel (2021-03-30 14:11:58)

84

Zhyravel написал(а):

их масса будет больше 150 кг. А их должен открывать один человек.

Тяжелые люки разгружают специальными торсионами. Закрываясь, люк своим весом закручивает торсион. И потом сила упругости торсиона помогает поднять люк.

85

Zhyravel написал(а):

а парадный прототип.

Не прототип. Тогда уж специальная модификация, вариант.

86

Zhyravel написал(а):

Blitz. написал(а):

    С боков броне-поплавки с экраном, все без углов.
    Толщина люков МТО дето 20мм, у БМП-3 аналогичная толщина в том же месте, только не ясно люмин там или сталь. Ктому же парадная переделанная машина со всем вытекающим.

Бронепоплавки это как колышашяеся деревья, создающие ветер. Если толщина этих люков 20мм, то грубо взяв их размер метр на метр, их масса будет больше 150 кг. А их должен открывать один человек. Каких то специальных упоров там не видно. Это просто временные капоты, по всей видимости.
Хотя у БМП-2 эта деталь и алюминия 10-15мм
Вобщем борта как то получше защищены

Отредактировано Zhyravel (Вчера 14:11:58)

Повторюсь в который раз, для недалёких! Люк это ОТВЕРСТИЕ и закрывается крышкой! Вы бредите про толщину крышки люка!

87

Почему бред?

88

Шестопер написал(а):

Zhyravel написал(а):

    их масса будет больше 150 кг. А их должен открывать один человек.

Тяжелые люки разгружают специальными торсионами. Закрываясь, люк своим весом закручивает торсион. И потом сила упругости торсиона помогает поднять люк.

  ...  Толковый  словарь   иностранных  слов  : люк  ,  это   закрывающееся  крышкой  отверстие ...
Википедия  :  конструкция  из  рамы  и  крышки  ...  и  далее  по  тексту  ...

89

Ну так что, аксакалы, выстрелы из орудий современных БМП парадный Курганец в лоб выдержит?

90

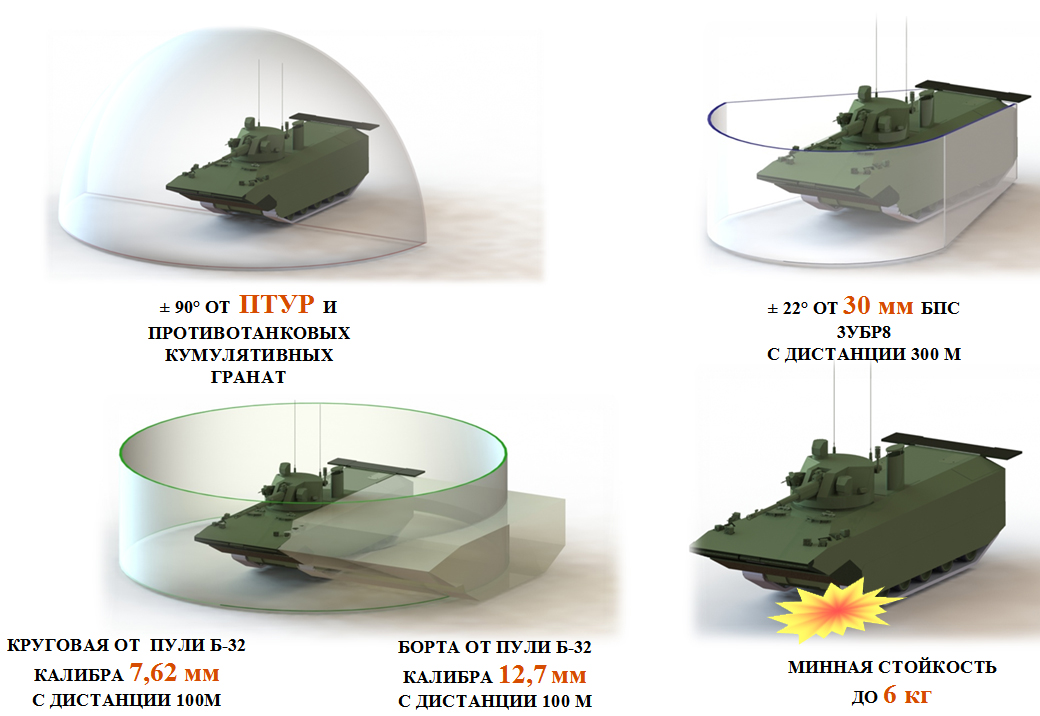

Минимальный уровень защиты ПМСМ аналогичен БММП
https://forumupload.ru/uploads/000a/e3/16/369/447762.jpg
