Бронетехника США и Канады-7 #2

Сообщений 211 страница 240 из 262

1

Количество танков M1 разных модификаций. Из австралийской презентации о модернизации их бронетанкового парка.

http://sg.uploads.ru/brBmK.png

Предыдущая часть темы: Бронетехника США и Канады-7

211

mr_tank написал(а):

у bmpd интересный вопрос задали. А почему башни с бушмастером такие большие? Пушка сама, конечно, тяжелее и габаритнее 2А42, но казенная часть не настолько сильно в габаритах отличается.

из-за электродвигателя и цепного привода,так как пушка не использует пороховые газы для перезарядки и поэтому загазованности БО нет

212

mr_tank написал(а):

у bmpd интересный вопрос задали. А почему башни с бушмастером такие большие? Пушка сама, конечно, тяжелее и габаритнее 2А42, но казенная часть не настолько сильно в габаритах отличается.

Там, вроде, вместе с казенной частью весь бк к пушке нужно проворачивать.

213

mr_tank написал(а):

А почему башни с бушмастером такие большие? Пушка сама, конечно, тяжелее и габаритнее 2А42, но казенная часть не настолько сильно в габаритах отличается.

Не такие ж большие, по габаритам аналогичнsq тому же Парусу? оригинальный Самсон, да и сам по себе довольно небольшой.
Бушмастеры конечно здоровее в казеннике будут чем 2А72 и 2А42.

Отредактировано Blitz. (2021-06-09 15:31:11)

214

Рыболов

так как пушка не использует пороховые газы для перезарядки и поэтому загазованности БО нет

Ну, если бы она было герметична со стороны БО, то загазованности бы не было. После выстрела отпирать затвор и гильзу вытаскивать то надо.

215

7HP написал(а):

Рыболов

Ну, если бы она было герметична со стороны БО, то загазованности бы не было. После выстрела отпирать затвор и гильзу вытаскивать то надо.

Так писали на сайте производителе этой пушки(когда они были ещё Orbital ATK)что загазованности на 95% меньше чем у пушек с газоотводным принципом перезарядки

216

Иллюстрация сразу по двум дискуссионным вопросам. Имеем M60, классифицированный как MBT, с оребренными опорными катками. Фото машины 1959 г. из издания 1962 г.

https://ic.pics.livejournal.com/armor_kiev_ua/64494046/114043/114043_original.jpg

217

Рыболов

загазованности на 95% меньше чем у пушек с газоотводным принципом перезарядки

Ну, если сравнивали с какой-то конкретной пушкой (ГШ-301, например), то, в принципе, почему и нет.
П.С. В курсе, что 301-я не газоотвод. Привел как пример пушки с максимальной возможной загазованностью.

Отредактировано 7HP (2021-06-24 22:23:21)

218

7HP написал(а):

Рыболов

Ну, если сравнивали с какой-то конкретной пушкой (ГШ-301, например), то, в принципе, почему и нет.
П.С. В курсе, что 301-я не газоотвод. Привел как пример пушки с максимальной возможной загазованностью.

Отредактировано 7HP (Сегодня 22:23:21)

На тот момент были уже автопушки (70-е)с газоотводом Rh121 20x139 и другие,американцы испытывали Rh121 в экспирементальных образцах как раз в те года,да и в CV9030 казённик бушмастера вообще по середине башни почти и не герметичен

219

Сборка башни М1
https://cdn.discordapp.com/attachments/607252834806923284/858719643690991646/M1_turret_taken_around_1980-2.png
Наполнение похоже аналогично бронированию лба корпуса
http://forumupload.ru/uploads/000a/e3/16/369/770885.jpg

via SH

220

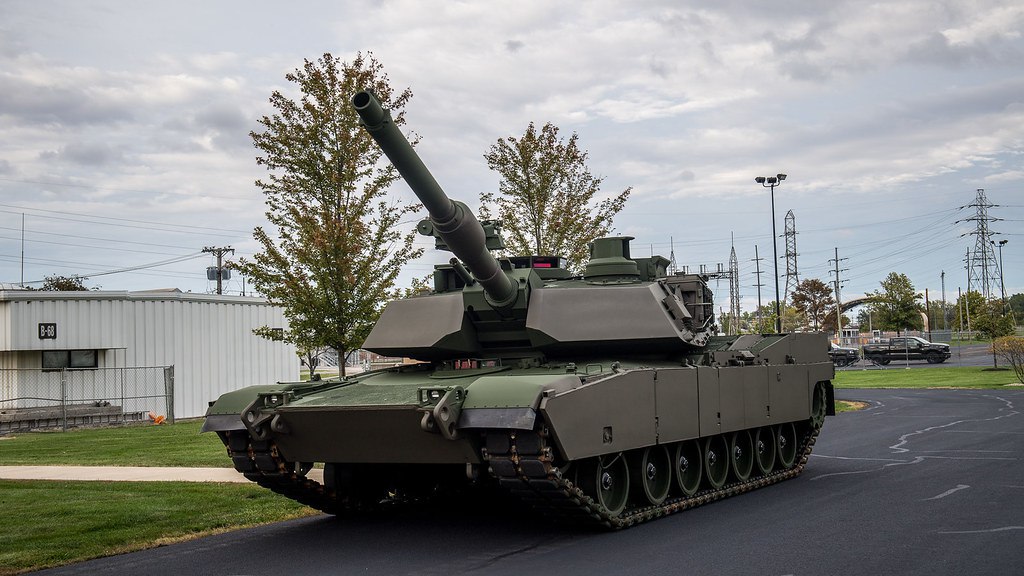

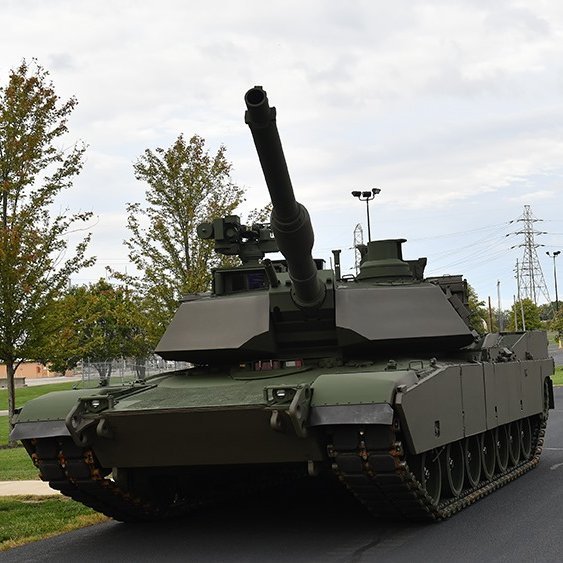

Тем временем поляки опять собрались обзавестись М1, уже М1А2 SEP v3 новыми

Источник заявил, что «наиболее желательный план предполагает закупку около 250 машин M1 Abrams для четырех танковых батальонов и еще около десятка машин только для обучения. Вместе с танками планируется закупить различные виды сопутствующей техники, в том числе инженерные машины и мостоукладчики. Плюс тренажеры, боеприпасы, запчасти и обучение. Все исчерпывающе и разумно. Танки должны быть «богатой» версией, которая является лучшим вариантом, который американцы могут предложить на экспорт - M1A2 SEP v3 с комплексом активной защиты Trophy. Это вообще первоклассная комплектация, придраться не к чему. Только цена соответствующая. Весь контракт может стоить несколько миллиардов злотых».
В качестве более дешевого варианта рассматривается и возможность закупки около 50 танков для оснащения одного танкового батальона, «хотя это и не имеет большого смысла», - заявил источник.
Потенциальная стоимость контракта на закупку 250 танков М1А2 SEP v3 Abrams оценивается в сумму от 11 млрд злотых (2,9 млрд долларов США) до 19 млрд злотых (5 млрд долларов США).

https://bmpd.livejournal.com/4349383.html

Учитывая что амеры для себя М1 покупают приблизительно за 10 млн. $, то стоимость контракта в 5 млрд. $ (20 млн. $ за штуку) смотриться более реальной.

221

M1A2 SEPv2, найдено Wiedzmin.
Место командира.

https://i.imgur.com/LrtbOU9h.jpg

Видна башенная табличка (data plate), вес башни 26,9 коротких тонн (24,4 т обычных, как и на проходивших ранее табличках).

https://i.imgur.com/skTg4AEh.jpg


Место заряжающего.

https://i.imgur.com/4O8Ea8ah.jpg

Светлее

https://i.imgur.com/jUi9w5zh.jpg
https://i.imgur.com/5Fp3xNxh.jpg

Выстрелы 120 мм , выставка IDEX 2015.
"...с KEW-A2 снят балл.наконечник, и видно заостренную часть сердечника, в отличии от уранового M829A2, где просто 3 цилиндра. Возможно это кривой/деза макет для выставки, а возможно налицо отличие вольфрамового A2 от уранового." Wiedzmin.

https://i.imgur.com/MGGfXmah.jpg
https://i.imgur.com/SXup5CWh.jpg

222

tankoff написал(а):

Выстрелы 120 мм , выставка IDEX 2015.

Еще со времент ATK KEW-A2 показывали практически идентичным М829А2, вкл головную часть с цилиндрами, наверное все же деза или накосячили с макетом.

AMPV консплеит немецкие командиские БМ времен ВМВ
https://pbs.twimg.com/media/E6Q8gQEXEAce3ZP?format=jpg&name=large

via SH

Отредактировано Blitz. (2021-07-15 01:18:29)

223

Blitz. написал(а):

AMPV консплеит немецкие командиские БМ времен ВМВ

Скорее недавние MRAP-ы, там такие отводители проводов вместо резаков появились.

224

Там всеже не такие монструзные контрукции с железа были.

225

Мне кажется достойные конструкции  :D  и преемственность прослеживается.

https://i.imgur.com/MFIclU7h.jpg
https://i.imgur.com/eVHiGluh.jpg


Хотя были и такие варианты.

https://i.imgur.com/HsseN0Vh.jpg

226

tankoff написал(а):

Мне кажется достойные конструкции    и преемственность прослеживается.
Хотя были и такие варианты.

на юге Афгана броня под солнцем  ;) непередаваемые ощущения
:rofl:

227

Клевещут что баласт для Трофи на М1А2С имеет ширину 152мм и весит 1,8 тон, КЯП речь идет о коротких тонах, в обычных будет 1,6+ тонн, Трофи для танков весит 0,82 тонн. Т.е. для противовеса Трофи требуеться в 2 раза большая масса.

I can say that the ballast plates on trophy equipped non-M1A2C tonks are 1.8t and are 152mm thick.

Общая масса выходит 2,4+ тонн, что однако не сходиться с известными данными по весу М1А2С с КАЗ, по ним КАЗ и баласт весят порядка 2,3 тонн. Может в источники данные о весе баласта округлили или баласт подрос ;)

+

http://forumupload.ru/uploads/000a/e3/16/369/977803.jpg

via SH

Отредактировано Blitz. (2021-07-22 01:10:03)

228

На разработку OMFV теперь есть 5 кандидатов

23 июля 2021 года армия США отобрала пять предварительных предложений в конкурсе на перспективную боевую машину пехоты по программе Optionally Manned Fighting Vehicle (OMFV), предназначенную для замены состоящей сейчас на вооружении американской БМП М2 Bradley. С пятью компаниями и консорциумами, соответственно, заключены контракты на разработку «первоначальных цифровых проектов» предлагаемых машин по этапу «концептуального развития» (Сoncept Development phase), общая стоимость всех пяти контрактов составляет 299,4 млн долл.
...
По окончании второго квартала (то есть к апрелю) 2023 финансового армия США отберет трех конкурентов, которые получат государственное финансирование для доработки своих конструкций и постройки реальных рабочих прототипов к июлю 2025 года. Затем армия проведет сравнительные полигонные испытания этих прототипов в течении года до середины 2026 года и выберет одного победителя в январе 2027 года. Выбранный тип БМП должен быть запущен в предсерийное производство (LRIP) с конца четвертого квартала 2027 финансового года, и к сентябрю 2028 года должен быть поставлен первый батальонный комплект OMFV. Полносерийное производство должно быть начато во втором квартале 2030 финансового года. Всего на НИОКР по программе OMFV только с 2022 по 2026 годы планируется выделить 4,6 млрд долл.
Для этапа «концептуального развития» по программе OMFV отобраны пять предложений, из числа поданных в срок до 16 апреля 2021 года:
- компании General Dynamics Land Systems (дивизион корпорации General Dynamics), которая, видимо, представляет платформу Griffin III с двухместной башней с 50-мм автоматической пушкой (демонстратор этой машины был впервые показан на выставке-конференции Ассоциации армии США AUSA-2018 осенью 2018 года).
- корпорации BAE Systems в партнерстве с израильской компанией Elbit Systems, представляющая теперь платформу, предположительно, в виде глубокой модернизации БМП М2 Bradley на основе измененного корпуса и модернизированного шасси, используемого сейчас на гусеничном бронетранспортере AMPV (этот проект всплывает уже несколько лет и ранее был известен как Bradley Next Generation, впервые представлялся на выставке-конференции AUSA-2016), машина должна быть оснащена боевым модулем Elbit Systems UT30 Mk 2 с 30-мм пушкой.
- Rheinmetall North America (американское подразделение германского концерна Rheinmetall) во главе консорциума, в который входят также корпорации Raytheon Technologies, Textron и L3Harris, с платформой на основе БМП Rheinmetall KF41 Lynx.
- Oshkosh Defense в партнерстве с южнокорейской группой Hanwha, c платформой на основе БМП AS21 Redback, предлагаемой сейчас Hanwha на австралийский тендер (сама AS21 является модифицированным вариантом южнокорейской БМП К21).
- небольшая компания Point Blank Enterprises из Майами (Флорида), которая в партнерстве с компанией Keshik Mobile Power Systems предлагает, по ее заявлению, "инновационный проект с модульным и технологически независимым подходом к открытым системам для энергетических, информационных и физических архитектур".

https://bmpd.livejournal.com/4359054.html

229

Blitz. написал(а):

небольшая компания Point Blank Enterprises из Майами (Флорида), которая в партнерстве с компанией Keshik Mobile Power Systems предлагает, по ее заявлению, "инновационный проект с модульным и технологически независимым подходом к открытым системам для энергетических, информационных и физических архитектур".

Концепт от Point Blank Enterprises
http://forumupload.ru/uploads/000a/e3/16/4809/958082.jpg

Срисовали израильский Кармель
http://forumupload.ru/uploads/000a/e3/16/4809/429629.jpg

Отредактировано Tactical Kit (2021-07-27 19:43:35)

230

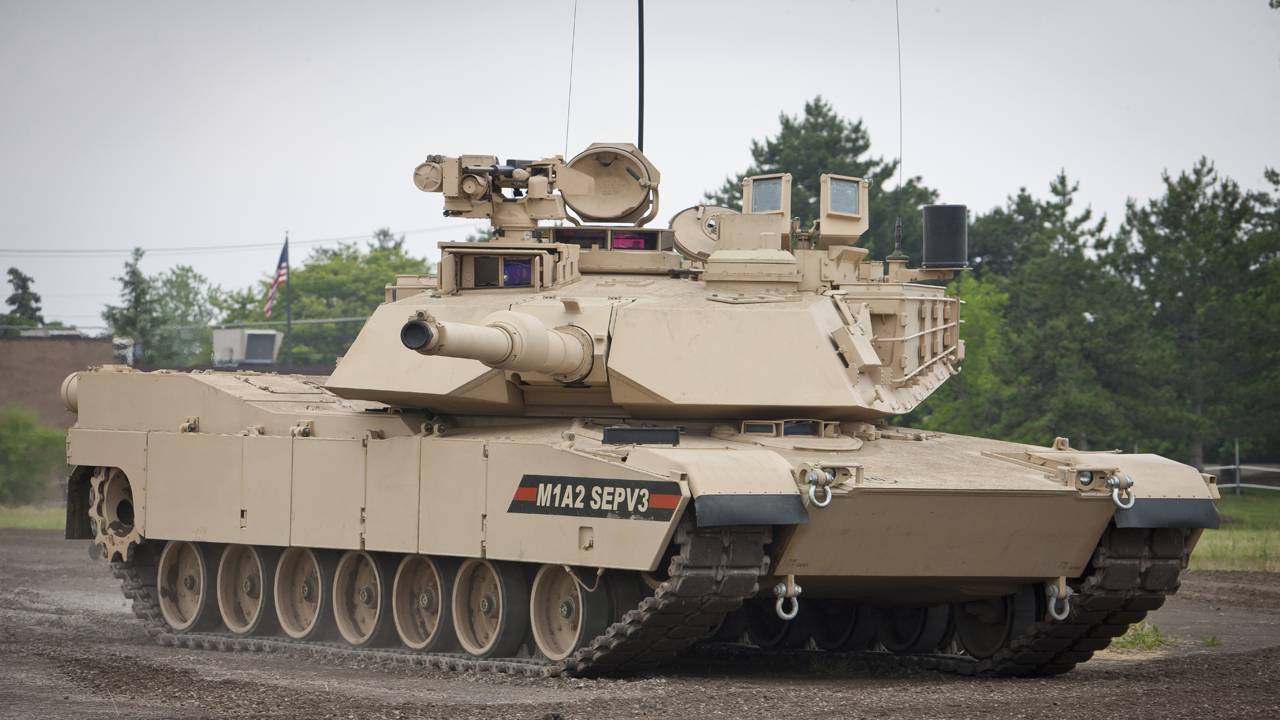

M1A2 SEPv3.
Фото машин 4-го эскадрона 9-го кавалерийского полка боевой группы 2-й бронетанковой бригады 1-й кавалерийской дивизии. Отсюда.

https://i.imgur.com/bd42l0ch.jpg
https://i.imgur.com/geV3lFZh.jpg
https://i.imgur.com/70CGwksh.jpg
https://i.imgur.com/rsJ9kNeh.jpg
https://i.imgur.com/GwOamQhh.jpg

Вероятно первые нормальные фото внутри M1A2 SEPv3.

https://i.imgur.com/opxkSvth.jpg
https://i.imgur.com/eD9DcDlh.jpg

Светлее

https://i.imgur.com/spihRHTh.jpg
https://i.imgur.com/06vn8S2h.jpg
https://i.imgur.com/7naUQtJh.jpg
https://i.imgur.com/B8hPZmnh.jpg
https://i.imgur.com/W3hfC1Ch.jpg

На втором фото внутри - дисплейный блок заряжающего (Loaders Display Unit (LDU), состоит из портативного многофункционального дисплея (Portable Multifunction Display (PMD)) и док-станции.
PMD это планшет, ведет учет боеприпасов, используется для загрузки (обновления) программного обеспечения танка, содержит полный набор документации танка.

Из запроса на закупку Portable Multifunction Display.

Английский

Portable Multifunction
Display and Container: The primary component
is the Portable Multifunction Display (PMD) PN
12570719-2. The PMD is a ruggedized tablet
used by the loader one of four crew in the
M1A2 tank. The PMD is the primary component
of the Loaders Display Unit (LDU). The other
components are a docking station and tether.
The purpose of the LDU is to provide the
Soldier Machine Interface (SMI) between the
Loader and the vehicle. The LDU Unit has a
video display for situational awareness ammo
count inventory and interface for vehicle
software downloads via the Ruggedized
Portable Storage Device (RPSD). The LDU is
mounted in the loaders station positioned for
optimal viewing by the loader. The LDU may be
operated in three configurations with the PMD
docked in the docking station disconnected
but tethered to the docking station or
completely disconnected from the vehicle and
battery powered. The LDU is a recent upgrade
added to enhance the M1A2 SEPv3.

Русский (Google-перевод)

Портативный многофункциональный дисплей и контейнер:
Первичным компонентом является портативный
многофункциональный дисплей (PMD) PN 12570719- 2. PMD - это
планшет повышенной прочности, используемый одним из
четырех членов экипажа заряжающего танка M1A2. PMD - это
основной компонент блока отображения загрузчиков (LDU).
Остальные компоненты - это док-станция и шнурок. Цель LDU -
обеспечить солдатский машинный интерфейс (SMI) между
погрузчиком и транспортным средством. Блок LDU имеет видео
дисплей для инвентаризации боеприпасов и интерфейс для
загрузки программного обеспечения транспортного средства
через защищенное портативное запоминающее устройство
(RPSD). LDU монтируется на станции погрузчика с возможностью
оптимального обзора для погрузчика. LDU может работать в трех
конфигурациях с PMD, установленным в док-станцию,
отключенным, но привязанным к док-станции, или полностью
отключенным от транспортного средства и с питанием от
аккумулятора. LDU - это недавнее обновление, добавленное для
улучшения M1A2 SEPv3.

Если не ошибаюсь, на M1A2 SEPv4 вместо PMD будет использоваться планшет из этого семейства.

Фото PMD уже было, ниже еще пара.

https://i.imgur.com/rsGuwTGh.jpg

Справа на ВЛД бумажная документация танка, слева от нее PMD.

https://i.imgur.com/6XTtoKih.jpg


Новый генератор, устанавливаемый на M1A2 SEPv3, pdf.

https://i.imgur.com/Gi04vqvl.jpg  https://i.imgur.com/yPxEf88l.jpg

231

tankoff написал(а):

PMD это планшет, ведет учет боеприпасов, используется для загрузки (обновления) программного обеспечения танка, содержит полный набор документации танка.

Полезная в хозястве штука, а если еще на Андроиде :D

232

Американская Армия совместно с немецкими железнодорожниками тестируют новый железнодорожный вагон с повышенной грузоподъёмностью (до 92 тонн, хотя не указано в каких тонах).

Кроме этого вагон оборудован автоматической системой установки уплров и блокираторов, что гораздо облегчает и ускоряет погрузку/разгрузку техники.

http://forumupload.ru/uploads/000a/e3/16/4809/891887.jpg
http://forumupload.ru/uploads/000a/e3/16/4809/677276.jpg
http://forumupload.ru/uploads/000a/e3/16/4809/900378.jpg
http://forumupload.ru/uploads/000a/e3/16/4809/781061.jpg

https://www.army.mil/article-amp/249293 … g_vehicles

233

Улучшенная противоминная стойкость для SEPv3
https://blastinjuryresearch.amedd.army. … ection.pdf
http://forumupload.ru/uploads/000a/e3/16/4809/899082.jpg

234

Экс КМПшные M1A1FEP уже армия в своих опытах задействовала, испытывают ОЭС, вместе с Гриффином
https://1.bp.blogspot.com/-4xF4cbWNIaE/YTGWYCV8nTI/AAAAAAABZQY/DOXPFopolmAqlE-LognKLYmT2v_lWNnhACLcBGAsYHQ/s2048/original+%25282%2529.jpg
https://1.bp.blogspot.com/-sfu4By3X5hw/YTGWdDjGn-I/AAAAAAABZQk/59yAbFumtbsOiqxBdeZR8__7zV5OxMI6QCLcBGAsYHQ/s2048/1.jpg
https://1.bp.blogspot.com/-wIDyIRUdIl4/YTGWc1ayYQI/AAAAAAABZQc/2OzMv0f-olIL3KgDdrZNcUvDNQb-__u1ACLcBGAsYHQ/s2048/original.jpg

via SH

235

Blitz. написал(а):

Экс КМПшные M1A1FEP уже армия в своих опытах задействовала, испытывают ОЭС, вместе с Гриффином

Оригинальная статья с фото покрупнее здесь, испытывают скорее не ОЭС (Thermal Sighting Unit, внутри стандартная ТПВ камера NV-80 и обычная видеокамера, ставится на OPFOR Surrogate Vehicle), а сети передачи данных, это подготовка к ноябрьской конференции Project Convergence 21.

236

Weapon Systems Handbook, 1989 и 2020 - 2021 гг.. 16 справочников разных годов - здесь.

https://i.imgur.com/AgRJYhBl.jpg  https://i.imgur.com/wDfYwaHl.jpg


Abrams

https://i.imgur.com/jQu5SrWl.jpg  https://i.imgur.com/fNXSfnTl.jpg

https://i.imgur.com/WKUcdL9l.jpg  https://i.imgur.com/WvkyNHMl.jpg


Javelin

https://i.imgur.com/KOw7i7hl.jpg  https://i.imgur.com/H4kNjOCl.jpg

https://i.imgur.com/lgvZ3R4l.jpg  https://i.imgur.com/FPXvClIl.jpg

237

На Танкнете Damian заметил иное, новое,  расположение  элементов КАЗ на этом М1А2 SEPv2 что американцы привезли на польскую выставку MSPO

tankoff написал(а):

Abrams

Втюхали красивый снимок М109 в статью про АБрамс, И тот же снимок у них  в статье про М109А7 =)

Отредактировано Wotan (2021-09-06 11:51:40)

238

Wotan написал(а):

На Танкнете Damian заметил иное, новое,  расположение  элементов КАЗ на этом М1А2 SEPv2 что американцы привезли на польскую выставку MSPO

Пишут что макет на креплениях от TUSK.

Отредактировано Blitz. (2021-09-06 23:15:49)

239

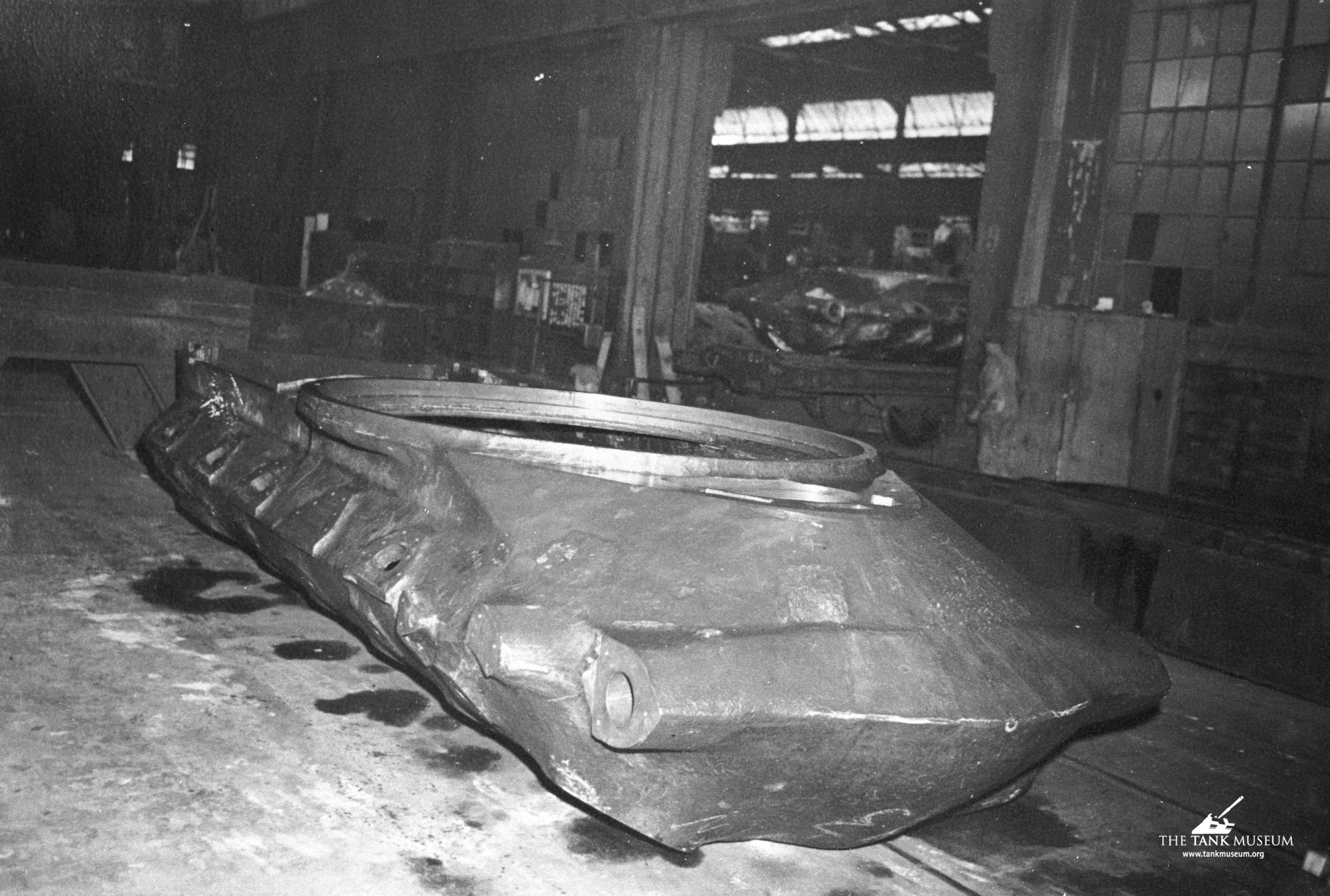

Цельнолитый корпус М48/М48А1

This is the hull of an American M48 or M48A1 under construction. The whole thing has been formed from one single casting. Due to the nature of the process cast components were very rarely completely identical.

http://forumupload.ru/uploads/000a/e3/16/4809/788865.png

https://twitter.com/TankMuseum/status/1 … 3552207874

Отредактировано Tactical Kit (2021-09-07 07:14:13)

240

https://images.vfl.ru/ii/1632168323/99e37dc2/35940239.jpg

Канадский Leopard C2 MEXAS заезжает на C-17 Globemaster III, названный «Дух МакКорда», для перевозки 7 октября 2007 года с авиабазы Манас, Кыргызстан, на авиабазу Кандагар, Афганистан.
A Canadian Leopard C2 MEXAS is driven onto the C-17 Globemaster III named the "Spirit of McChord" for the transport Oct. 7 2007 from Manas Air Base, Kyrgyzstan, to Kandahar Air Base, Afghanistan.
