Бронетехника Германии-5

Сообщений 361 страница 390 из 711

361

Blitz. написал(а):

зы учитывая конфигурацию шасси Боксера, непонятно где КМ/НО в САУ сидит, за мехводом впихнули (интересно как)

есть подозрение, что в демонстрируемой конфигурации - никак. Т.е. батарея комплектуется командным модулем, и управляется дистанционно.

362

Немецкий оригинал статьи о "Трофи" https://soldat-und-technik.de/2021/01/m … chnologie/ Интересуются где Rheinmetall и Diehl? Кто ж им исходники от Rafael даст... Одна надежда, пишут, (отбить конкурентов?) потребовать у израильтян соответствия немецкому ISO 61508, там, кроме прочего, про "ущерб гражданскому населению", в танковом бою с активной защитой...  :)

363

Nicholas Drummond прокомментировал, он связан с Rheinmetall, точно не знаю, но вроде какойй то представитель в британии, в превые это он заявил об установке КАЗ на Леопард-2 (где то месяц назад)

Trophy is fully tested and qualified on Leopard 2A7. Bundeswehr will soon receive first production examples. Leopard chassis easily copes with extra weight. Base versions weigh between 62.5 to 68 tonnes depending on armour fit.

364

62.5 to 68

Ничего себе.

365

Andrei_bt написал(а):

Ничего себе.

Мроговато выходит. По американским данным установка системы "Троффи " нп Абрамс увеличивает вес на 2,5 т.

366

Лео-2А7 до 70 тонн нагружали, и прошлые версии тоже в районе 65 и выше. Лео-2А7DK имеет обозначеный максимальный вес как 68,6 тонн

+

https://forumupload.ru/uploads/000a/e3/16/369/521676.jpg

Tactical Kit написал(а):

Trophy is fully tested and qualified on Leopard 2A7. Bundeswehr will soon receive first production examples.

По немецким данных испытания еще далеки от завершения и до 23го года Трофи на Лео-2 не будет.

mr_tank написал(а):

есть подозрение, что в демонстрируемой конфигурации - никак. Т.е. батарея комплектуется командным модулем, и управляется дистанционно.

Похоже на то, однако в таком варианте САУ урезаными выходят.

367

Версии Лео-2А6:
Лео-2А6М с ПМЗ
Лео-2А6А1 командирские танки с другими средствами связи
Лео-2А6А2 танки для голандцев в 414 ТБ, с их средствами связи
Лео-2А6А3 урезаная версия Лео-2A7V, СУО тоже, но без ВСУ, допзащиты корпуса и урезаным МТО

+

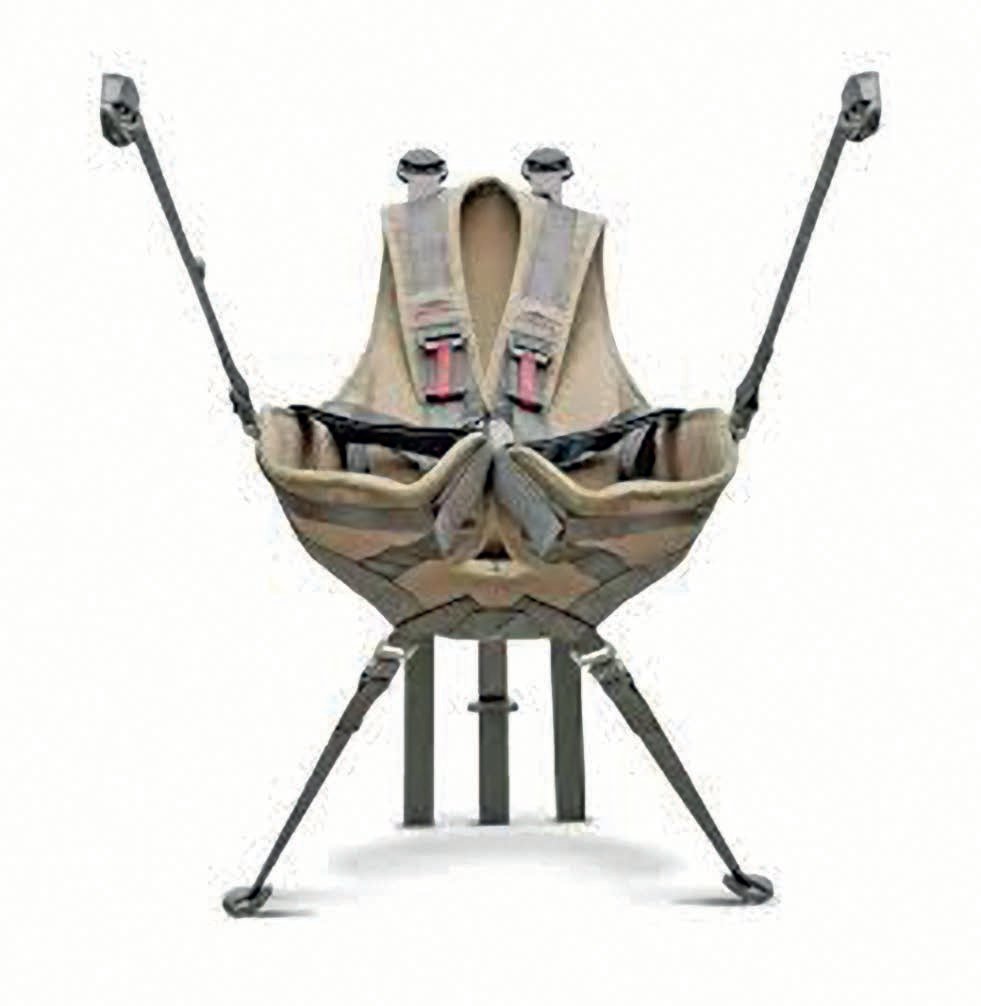

The 2A6M has just extra mine protection in the form of new decoupled seats and a mine protection plate on the belly.
The 2A6A3 is a sort of Ersatz-2A7V its trying to get to the same level as the A7V but with a few discounts. Mainly the extra frontal hull armor, the improved final drive and the APU. But the FCS, controls and optronics will be the same as the A7V.

"In March 2019, KMW received an order from the BAAINBw to upgrade a total of 101 Leopard 2A6 tanks. Besides other changes, the operating concept, sight system, fire control system and the chassis will be brought to Leopard 2A7 level. Furthermore, the vehicles should be equipped with the SPECTUS (SPECtral Technology for Unlimited Sight) driver’s sight device at the front and rear. After the upgrade, the vehicles will be designated Leopard 2A6A3."

Yes the 2A6A1 have different mountings for Radios and BMS because those are for Bataillon Commanders. The 2A6A2 is for the dutch german tank bataillon 414. It has a BMS and Radio which compatible with the dutch one.

"As the Leopard 2A6A1 is mostly used by the commanders of Tank Battalions, it features a different radio equipment consisting of the SEM 80/90 VHF radio system and the SEM 93 VHF radio system."

"The Leopard 2A6MA2 main battle tank is an upgraded version of the 2A6M fielded with the Bundeswehr in 2004. Beginning in April 2018 the Leopard 2A6Ms were equipped with the Dutch Battlefield Management System ELIAS (Essential Land based Information Application & Services) and the related radios. Optionally also the German C3I system Führungs- und Informationssystem des Heeres and the related SEM 80/90 VHF radio system can get installed. Furthermore the vehicles get equipped with the multispectral driver’s sight device SPECTUS. Panzerbatallion 414 from Lohheide received the first vehicles during a handover ceremony on 11 April 2018. After the upgrade the vehicles will be designated as Leopard 2A6MA2s."

via SH

368

Leopard-2A7A1 с КАЗ Trophy
https://forumupload.ru/uploads/000a/e3/16/4809/745839.jpg

369

Tactical Kit написал(а):

Leopard-2A7A1 с КАЗ Trophy

https://www.joint-forces.com/defence-eq … -leopard-2

370

Tactical Kit написал(а):

Leopard-2A7A1 с КАЗ Trophy

Гидроцефалия усилилась)
Странно - клюв пустотелый, можно было передние рлс как-то изящнее скомпановать. Частично засунуть их внутрь, а не просто снаружи повесить.

371

https://forumupload.ru/uploads/000a/e3/16/4809/194044.jpg

372

Tactical Kit написал(а):

Leopard-2A7A1 с КАЗ Trophy

Ладно фото, но 3d-модель зачем затемнять до не читаемого состояния, болезнь что ли такая  o.O  ?

Светлее

https://i.imgur.com/DfUkx8jh.jpg

Кибальчиш написал(а):

Странно - клюв пустотелый, можно было передние рлс как-то изящнее скомпановать. Частично засунуть их внутрь

Тогда "клюв" работать не будет.

Отредактировано tankoff (2021-02-23 16:00:43)

373

Кибальчиш написал(а):

Странно - клюв пустотелый, можно было передние рлс как-то изящнее скомпановать. Частично засунуть их внутрь, а не просто снаружи повесить.

Это типа КОЭП Штори на российских танках - или поверх ДЗ (как на Т-80УК), или вместо ДЗ, как на Т-90.

374

Действительно-консплей шторы внешне вышел ^^
На рендере у танка ВЛД прикрыто не стандартной допброней, если не один из опытных вариантов и засветиться на реальной машине, то похоже решили ставить облегченную защиту из-за перегруза от КАЗ.

Отредактировано Blitz. (2021-02-23 17:10:45)

375

Интересно, а на Т-72 и Т-80 Trophy поставить могут? ИМХО Азербайджан, Кипр или Индия могли бы заинтересоваться.

376

Wotan написал(а):

Интересно, а на Т-72 и Т-80 Trophy поставить могут? ИМХО Азербайджан, Кипр или Индия могли бы заинтересоваться.

Правда не знаю с каким успехом, но попытки точно были.
https://forumupload.ru/uploads/000a/e3/16/4809/876579.jpg
https://forumupload.ru/uploads/000a/e3/16/4809/51923.jpg

377

Довольно интересная статья о новых немецких 120 и 130 миллиметровых пушках и их пропизводительности.

DM-73 - 8% повышение производительности по сравнению с DM-53/63
KE2020Neo - 20% повышение производительности (по расчетам) по сравнению с DM-53/63

The first one to enter service will be the DM73, which should reach qualification by year-end and will ensure an 8% performance increase over current DM53/DM63 rounds. However the round that will “squeeze” all the remaining growth potential from the 120 mm smoothbore weapon system will be the KE2020Neo; while the DM73 is an upgraded version of previous rounds, this one is a brand new development which qualification should start in 2024 to be completed by 2026, when it will become available on the market. The forecasted increase in performances should reach 20% compared to current armour piercing ammunition.

Из химической энергии, которая вырабатывается в каморе пушки, до цели доходит менче 20%.
- Потери тепла газом 72%
- Масса снаряда съедает 9%
- Воздушное Сопротивление съедает 3%
- До цели доходит лишь 16% выработываемой энергии

Christoph Henselmann states that following the R&D work done, it is quite clear that in the next 20-25 years the APFSDS round will remain the ammunition of choice for tanks against tanks firefights. “The subcalibre will stay as the best option, as it reaches the target very quickly, it is extremely accurate and the only way to defeat it is by physically destroying it.” While this is true, the APFSDS concept is far than optimal as less than 20% of the energy generated in the chamber will reach the target, he explains. Gas heat loss represents 72% of the energy loss, sabot mass 9% (for a 120 mm round) while air drag accounts for a further 3%, which means that only a mere 16% of the chemical energy generated in the chamber is brought to bear on the target. “We must therefore look at what we can optimise, and the gun calibre itself, when talking of penetrators which have a diameter of 20-30 mm has a minor importance, and by the way increasing the calibre means increasing the sabot mass, adding therefore to the loss of energy,” he explains.

По их мнению ОУ достиг своего предела, в новых снарядах с повышенной энергетикой предпочтительнее вольфрам.

He also stresses that what has to be optimised is the chamber volume, which led to the 50% increase compared to the 120 mm in the first 130 mm demonstrator. According to Rheinmetall analysis, Depleted Uranium (DU) rounds, which have an edge in current energy scenarios mostly thanks to their selfsharpening shearing capability, have reached the limit, and with the increasing energy, what Mr. Henselmann referred to as the “10 MJ scenario”, the situation should reverse with an advantage for tungsten penetrators over DU ones. It is to note that Rheinmetall aims at reaching 13-14 MJ impact energy with the 120 mm APFSDS rounds currently under development. An interesting note is that he admits that neither of the penetrators, Tungsten and DU, have been tested against the latest Russian Relikt explosive reactive armour, which apparently detonates on radar command before being hit by the incoming round.

https://www.edrmagazine.eu/what-future- … etall-view

Отредактировано Tactical Kit (2021-03-07 18:24:51)

378

Юмористы -
"he admits that neither of the penetrators, Tungsten and DU, have been tested against the latest Russian Relikt explosive reactive armour, which apparently detonates on radar command before being hit by the incoming round".

он признает, что ни один из снарядов, вольфрам и DU, не был испытан против новейшей российской реактивной брони «Реликт», которая, очевидно, взрывается по команде радара до попадания в нее входящего снаряда.

379

Andrei_bt написал(а):

Юмористы -
"he admits that neither of the penetrators, Tungsten and DU, have been tested against the latest Russian Relikt explosive reactive armour, which apparently detonates on radar command before being hit by the incoming round".

он признает, что ни один из снарядов, вольфрам и DU, не был испытан против новейшей российской реактивной брони «Реликт», которая, очевидно, взрывается по команде радара до попадания в нее входящего снаряда.

ДЗ, но типа КАЗ.  :rolleyes:

380

С КАЗ там наверно уже все 70+ тонн есть

381

LuWa (Luftbeweglicher Waffentrager), вероятная замена для Wiesel. Отсюда (здесь почитать статью целиком) и отсюда.
Четырехгусеничный движитель набирает популярность  :)

https://i.imgur.com/IHL5Zd6h.jpg

Светлее

https://i.imgur.com/wrCTgCUh.jpg

https://i.imgur.com/Ax4ctIEh.jpg

382

И снова :)

383

Линкс с башней Skyranger 30
https://pbs.twimg.com/media/ExFGysnXEAMS3VT?format=jpg&name=large

via SH

384

Фотообзор от ув. Юрия Пашолока разрезаного предсерийного Лео-1 с музея в Кобленце
https://ic.pics.livejournal.com/yuripasholok/765139/19535997/19535997_original.jpg

https://yuripasholok.livejournal.com/13347829.html

Отредактировано Blitz. (2021-03-23 19:58:58)

385

Представление о Main Ground Combat System (MGCS) от одного из проектантов - HENSOLDT.
Все по Шестоперу, но без "сочлененки"  :D

https://i.imgur.com/MZaxoY4l.jpg https://i.imgur.com/UYQ70tpl.jpg
https://i.imgur.com/PkxB02cl.jpg https://i.imgur.com/BUByLfnl.jpg
https://i.imgur.com/JmBzyxWl.jpg

Отредактировано tankoff (2021-03-24 04:39:01)

386

Официальный сайт норвежского Leopard 2A7 NO - leopard2a7.no По наводке Wiedzmin.
Фото оттуда.

С КАЗ Trophy.
https://i.imgur.com/ox76IBmh.jpg

https://i.imgur.com/p8JofXHh.jpg
https://i.imgur.com/bV4Tga8h.jpg
https://i.imgur.com/FjSRnG1h.jpg

387

tankoff написал(а):

Представление о Main Ground Combat System (MGCS) от одного из проектантов - HENSOLDT.
Все по Шестоперу, но без "сочлененки"

Недурно.

А что до сочлененок - первоначально они задали верхнюю планку массы машин нового семейства на уровне 65 тонн.  Если не получится совместить это с серьезной защитой (в первую очередь, защитой крыши - не зря в анимации лихо летают по навесным траекториям дальнобойные боеприпасы) - тогда могут подумать и про сочлененку, чтобы сохранить стратегическую мобильность отдельных звеньев на уровне современных ОБТ.  МТО и боевое отделение (с пушечным либо ракетным вооружением) вполне можно разнести по двум звеньям.
Вот, скажем, Челленджер со 130-мм пушкой (и с заметно увеличившимися габаритами башни) - он ближе к 80 тоннам, чем к 65.

Отредактировано Шестопер (2021-03-31 23:20:30)

388

Шестопер написал(а):

Вот, скажем, Челленджер со 130-мм пушкой (и с заметно увеличившимися габаритами башни) - он ближе к 80 тоннам, чем к 65.

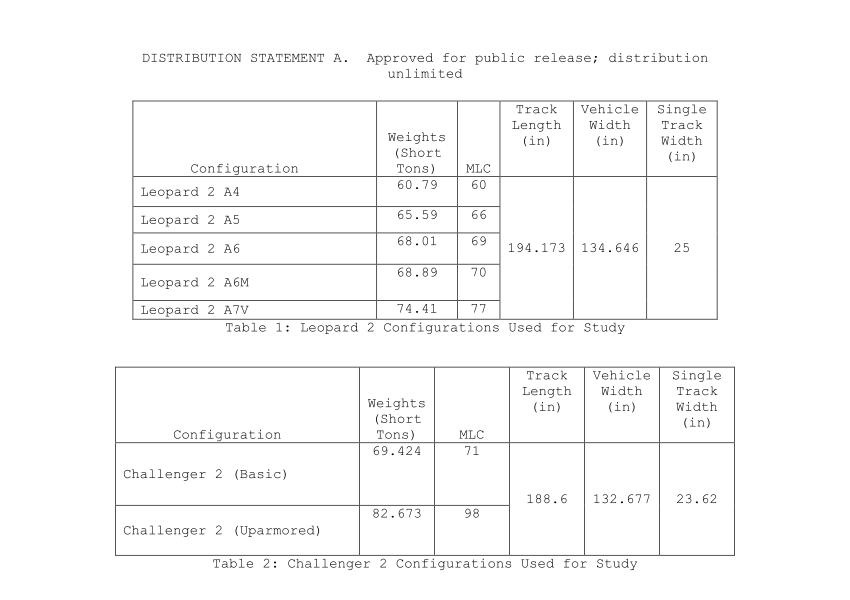

MLC 100 планируеться для него. Сейчас MLC 98, с 75 тоннами с допзпщитой.

+

https://forumupload.ru/uploads/000a/e3/16/369/896015.jpg

389

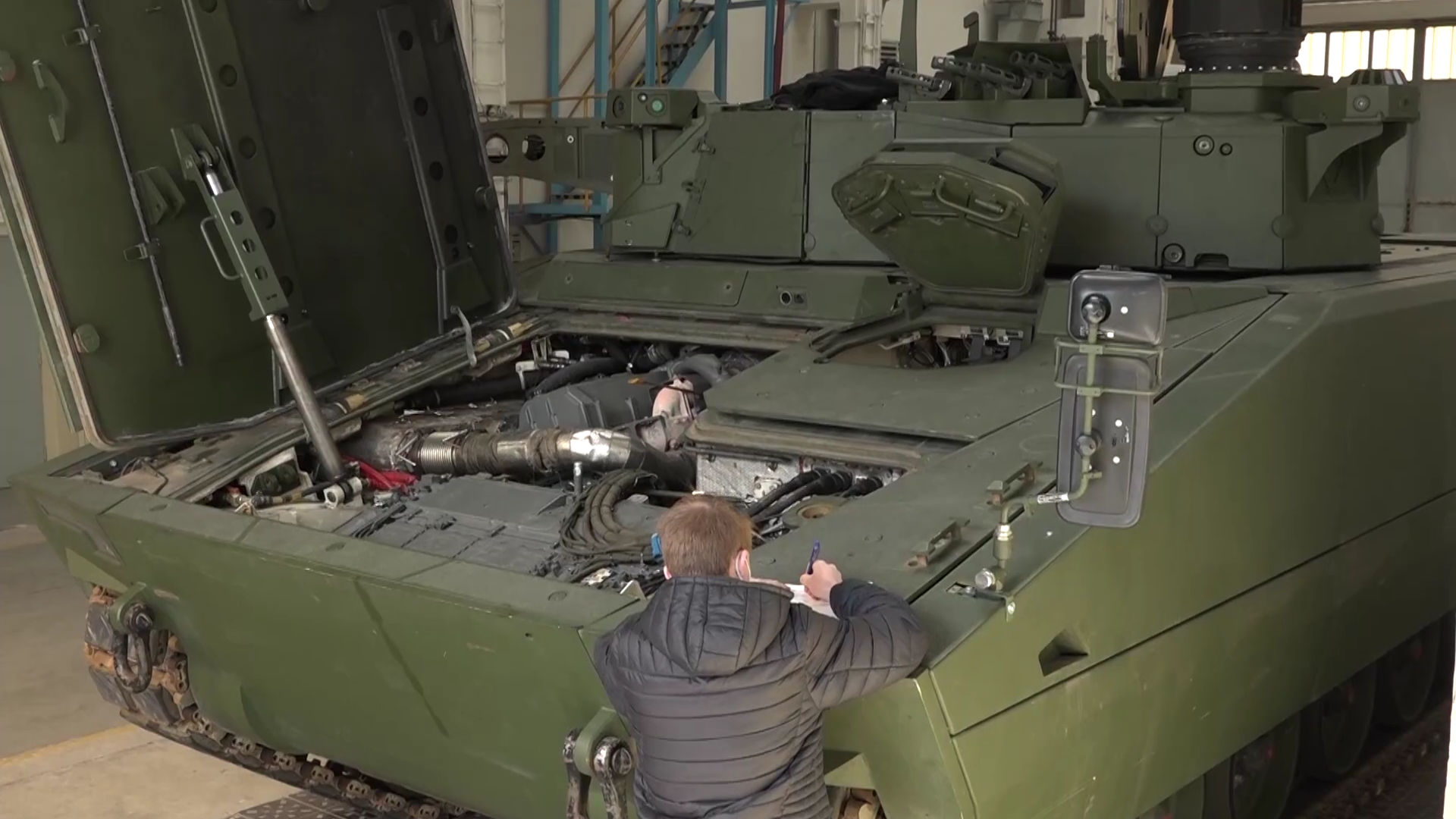

https://forumupload.ru/uploads/000a/e3/16/4875/t299496.jpg
Словацкий Linx

390

tankoff написал(а):

Официальный сайт норвежского Leopard 2A7 NO - leopard2a7.no

на третьем фото дополнительная автопушка?
