Бронетехника Франции 3

Сообщений 301 страница 330 из 332

301

Шестопер написал(а):

Там и сталь нехилая поверх резины, порядка 100 мм по нормали, установленная под углом.

Сталь литая, с учетом разнесения пусть еще +100мм от изначальным 255мм от китнетики, все равно 420мм не набереться.

302

Ягуар с РЭ. Заодно видно толщину люков ниш под ЗИП
https://pbs.twimg.com/media/E3CkKSwX0AMxezv?format=jpg&name=large
https://pbs.twimg.com/media/E3CkLw-WQAUu-0W?format=jpg&name=large

via SH

303

Внутри башни Ягуара, видно казенник СТА
https://i.imgur.com/08tNBBx.png

via SH

304

Blitz. написал(а):

Заодно видно толщину люков ниш под ЗИП

а зачем настолько толстые крышки? Это необитаемый объем, да и не самый поражаемый.

305

Они не такие ж и толстые. Возможно не под ЗИП, а для различного оборудования еще.

306

Разрабатываемя инженерная машиная для французкой армии на замену ИМР EBG, что на базе АМХ-30. Планируют закупить 75-100 машин.
https://www.janes.com/images/default-source/news-images/bsp_582-idr-12480.jpg?sfvrsn=67466af0_2
В желании все поставить на колеса френчи похоже решили с суровой реальностю повоевать 8-)

via SH

307

Leclerc.

Blitz. написал(а):

Защита ниши Леклерк серии XXI, пакеты бронирования прикрыты съемными панелями на болтах

Еще несколько "голых" бортов ниши башни.

https://i.imgur.com/SA5Xr4ah.jpg
https://i.imgur.com/AufOxqOh.jpg
https://i.imgur.com/llyL44hh.jpg
https://i.imgur.com/bSszkAbh.jpg

Светлее

https://i.imgur.com/S2qNLFRh.jpg
https://i.imgur.com/DUaXHe2h.jpg

Blitz. написал(а):

Тоже самое на Леклерк серии 2, гладкий борт со встроеным пакетом

Редкое фото, вся оптика снята.

https://i.imgur.com/3Hwo9sJh.jpg


Интересное приспособление для установки гусеницы.

https://i.imgur.com/PjeWimRh.jpg


Корпус.

https://i.imgur.com/cxgFus7h.jpg

Светлее

https://i.imgur.com/EYczuLsh.jpg

ООН-кий Leclerc. Ливан ?

https://i.imgur.com/rULYO0Ph.jpg


Leclerc-и на базе хранения в Saint-Astier, подразделении 13-ой Базы материально-технического обеспечения (13E BSMAT). Хранилища базы расположены в штольнях бывших известковых выработок и немецкого авиасборочного завода времен войны.

https://i.imgur.com/z8e6DGeh.jpg

Светлее

https://i.imgur.com/TMsEE5Ih.jpg

308

VBL.

https://i.imgur.com/wvvb8beh.jpg

Очень небольшая КШМ.

https://i.imgur.com/KKKxJlWh.jpg
https://i.imgur.com/TCJMm1jh.jpg
https://i.imgur.com/TXs3awFh.jpg

Светлее

https://i.imgur.com/ByW5YUBh.jpg
https://i.imgur.com/WUMfLvoh.jpg
https://i.imgur.com/ia6ZMyNh.jpg

С дополнительным бронированием (kit de surprotection - разнесенка и tapis anti-blast - противоминные коврики, если не ошибаюсь), прямо сейчас модернизированы 100 штук для отправки в Африку.

https://i.imgur.com/ivYM1lBh.jpg

Светлее

https://i.imgur.com/8Vd49kNh.jpg

Ремонт.

https://i.imgur.com/hvfiDsXh.jpg
https://i.imgur.com/zYBOc9Yh.jpg
https://i.imgur.com/poscvMgh.jpg
https://i.imgur.com/C0opnejh.jpg
https://i.imgur.com/K6FBFPHh.jpg

Светлее

https://i.imgur.com/V13vbGgh.jpg
https://i.imgur.com/QgEkX94h.jpg
https://i.imgur.com/05DuN3ch.jpg
https://i.imgur.com/gdm2ImKh.jpg
https://i.imgur.com/vTkObEAh.jpg

VBL Ultima на той же базе хранения, что и Leclerc-и в предыдущем сообщении.
VBL Ultima легко отличит от обычного VBL по выпуклому центральному люку на ВЛД.

https://i.imgur.com/KI3UTYsh.jpg

Отредактировано tankoff (2021-06-15 18:42:04)

309

Это они после недавних происшествий в Мали активизировались?

310

tankoff написал(а):

ООН-кий Leclerc. Ливан ?

Он самый.

311

TITUS (Tactical Infantry Transport & Utility System).

Ниже чешские TITUS, куплены 62 штуки за ~ € 230 млн. в вариантах КШМ и машин управления артиллерией. Отсюда.

Шасси Tatra.

https://i.imgur.com/W1jsWbdh.jpg

Корпус, сзади Pandur II в варианте КШМ или машины связи. Защищенность - 3 уровень и 3a противоминный по STANAG. Не совсем ясно, это про "голый" корпус или про итоговый вариант с дополнительными панелями (если не ошибаюсь, керамика).

https://i.imgur.com/10hjhZ4h.jpg

Светлее

https://i.imgur.com/Hq7a2Ech.jpg
https://i.imgur.com/QmORGIih.jpg

Опытный образец в варианте КШМ.

https://i.imgur.com/W4l2m3Zh.jpg
https://i.imgur.com/YiwhkhEh.jpg
https://i.imgur.com/hzk7Hj3h.jpg
https://i.imgur.com/DRgtIrvh.jpg

Светлее

https://i.imgur.com/hgvqQ07h.jpg
https://i.imgur.com/2IUkoFMh.jpg

ЗАК TITUS RapidFire, с соответствующеей башней RapidFire T40 AA, отсюда.

https://i.imgur.com/FUNPfajh.jpg


TITUS в роли артиллерийского разведчика под "Времена года" Вивальди способствует уничтожению Т-72, кажется Б3, и неизвестных САУ  :)

Отредактировано tankoff (2021-06-15 18:46:36)

312

Слева направо Griffon, Jaguar, Serval.

https://i.imgur.com/foRXzSXh.jpg


Blitz. написал(а):

Первые испытательные пуски ММР с БРМ Ягуар

Пара фото крупнее.

Здесь

https://i.imgur.com/FDfkmmhh.jpg
https://i.imgur.com/ka801Fmh.jpg

Светлее

https://i.imgur.com/dK7yXXLh.jpg
https://i.imgur.com/Tl84xzph.jpg

Blitz. написал(а):

Внутри башни Ягуара, видно казенник СТА

Фото крупнее из первоисточника, справа торцом повернут командирский дисплей.

https://i.imgur.com/BYsVKM2h.jpg

Светлее

https://i.imgur.com/IA8Y68sh.jpg

Фото мест наводчика и механика-водителя сомнительного качества.

Здесь

https://i.imgur.com/zJBhpCEh.jpg
https://i.imgur.com/emxtPCVh.jpg

Светлее

https://i.imgur.com/Y3mJsmUh.jpg
https://i.imgur.com/bAffjPXh.jpg

Корпус у Jaguar, как выяснилось, несимметричный, слева надколесная полка - часть корпуса, справа - вертикальный борт и съемные "ящики" (аккумуляторы, гидравлика (прямо над топливом  :crazyfun:  ), что-то еще), также на фото снят ящик с левого борта башни.
Это хорошо видно и на фото сверху. Корма - также сплошные кожухи и ящики, укрепленные на "настоящей корме".

https://i.imgur.com/7Omh5K8h.jpg
https://i.imgur.com/nSKeyz4h.jpg
https://i.imgur.com/3ilGvElh.jpg

Светлее

https://i.imgur.com/vTDX2Ikh.jpg
https://i.imgur.com/0npvuEMh.jpg
https://i.imgur.com/QH3UH5Fh.jpg

Blitz. написал(а):

Ягуар с РЭ. Заодно видно толщину люков ниш под ЗИП

Крылья или "надколесные ящики", съемные, как видно на фото выше. В них фары, камеры бокового обзора и наверное что-то еще.
Камеры, как мне кажется, расположены очень неудачно, не имееют средств очистки (на данный момент) и будут всегда выглядеть приблизительно вот так  :)

https://i.imgur.com/pZbcJrvh.jpg https://i.imgur.com/zjbu12Dh.jpg

Полное фото

https://i.imgur.com/8VlArBJh.jpg

Griffon.

БТР (VTT (véhicule transport de troupes)).
В мае поставлена в войска 250-я машина.

https://i.imgur.com/ZWCfEwxh.jpg
https://i.imgur.com/XLrVgdIh.jpg
https://i.imgur.com/Yqe6utAh.jpg

https://i.imgur.com/cEDuivsh.jpg
https://i.imgur.com/WEv1aEBh.jpg

https://i.imgur.com/AfNbf2Wh.jpg
https://i.imgur.com/WXBmpRFh.jpg
https://i.imgur.com/xsAYdHBh.jpg

Светлее

https://i.imgur.com/Q2c9dWBh.jpg
https://i.imgur.com/gylEdWIh.jpg
https://i.imgur.com/C8j5X91h.jpg
https://i.imgur.com/AYtRfiXh.jpg
https://i.imgur.com/8DN9c6jh.jpg
https://i.imgur.com/3UH4CGth.jpg

Инженерный вариант (Génie).

https://i.imgur.com/qTBAIMYh.jpg


Машина артиллерийской разведки (VOA (Véhicule d’observation d’artillerie)).
На плакате также разведывательный вариант Serval - SA2R. Часть этих вариантов будет нести РЛС MURIN (moyen de surveillance utilisant un radar d’observation des intervalles, он же Ground Observer 12 (GO 12, от Thales)).

https://i.imgur.com/n0VLN0Ph.jpg
https://i.imgur.com/Qd7ytEXh.jpg



Serval.

Количество закупаемых машин разных вариантов.

https://i.imgur.com/z4JlVzsh.jpg

https://i.imgur.com/bWEXZhVh.jpg

Проверка десантно-транспортных возможностей.

https://i.imgur.com/aEmJQR2h.jpg
https://i.imgur.com/npSIk3Ih.jpg
https://i.imgur.com/p9tqZuOh.jpg

https://i.imgur.com/8DcWfSZh.jpg
https://i.imgur.com/kv1CZFCh.jpg

Светлее

https://i.imgur.com/P1Hb504h.jpg
https://i.imgur.com/G6Kyqjoh.jpg
https://i.imgur.com/M6aFYEfh.jpg
https://i.imgur.com/1RnCzwjh.jpg
https://i.imgur.com/bgFMxRAh.jpg

313

tankoff написал(а):

аккумуляторы, гидравлика (прямо над топливом :crazyfun: ), что-то еще

Для френчей типично-можно вспомнить топливные баки на днище Леклерка :) .

314

Blitz. написал(а):

Для френчей типично-можно вспомнить топливные баки на днище Леклерка  .

чем это хуже боекомплекта на днище Т-64/72? Соображение, скорее всего было то же самое.

315

mr_tank написал(а):

чем это хуже боекомплекта на днище Т-64/72? Соображение, скорее всего было то же самое.

БК мение чуствительный к возгоранию и находиться на меньшей площади чем все днище с топливом.

316

Blitz. написал(а):

БК мение чуствительный к возгоранию и находиться на меньшей площади чем все днище с топливом.

учитывая, что топливные баки сейчас используются как дополнительная защита, и то, что возгорание топлива не так фатально быстро как пороха, то решение с баками - годное.

317

mr_tank написал(а):

учитывая, что топливные баки сейчас используются как дополнительная защита, и то, что возгорание топлива не так фатально быстро как пороха, то решение с баками - годное.

В других местах и против иных угроз, как ПМЗ такие топливные баки только создают большую вероятность консплея Pz IV при наезде на мину.

318

Французы решили Леклерк модернизировать, до уровня Leclerc XLR

Главное управление вооружений (Direction Générale de l'Armement - DGA) министерства вооруженных сил Франции в сообщениях 24 и 25 июня 2021 года заявило, что 1 июня выдало французской группе Nexter контракт на ремонт и серийную модернизацию первых 50 танков Leclerc французской армии по варианту Leclerc XLR (из 200 запланированных).
...
Сообщается, что 50 законтрактованных к модернизации по варианту Leclerc XLR танков должны быть переданы французской армии с 2022 по конец 2024 года. Контракт на модернизациюю включает опцион на модернизацию остальных 150 танков Leclerc французской армии, в случае реализации опциона к концу 2025 года должны быть модернизированы суммарно уже 122 танка, а вся программа модернизации должна быть завершена в 2028 году.
...
Контракт на сумму 330 млн евро на разработку проекта модернизации Leclerc XLR был выдан Nexter в марте 2015 года. Сообщается, что модернизация по проекту Leclerc XLR, помимо проведения общего капитального ремонта танка, включает прежде всего установку оборудования для интеграции танка в сетевую интегрированную систему французской армии SCORPION (включая АСБУ SICS и комплекс связи Thales Contact). Также предполагается модернизация системы управления огнем, установка системы предупреждения о лазерном облучении, cистемы постановки многоспектральных дымовых помех GALIX, системы радиоподавления BARAGE, новой системы диагностики, новой системы индикации для командира и наводчика, модернизация навигационной системы, усиление баллистической и противоминной защиты, монтаж экранных решеток в корме корпуса и башни и установка на башне дистанционно управляемого боевого модуля FN Herstal T2B с 7,62-мм пулеметом. В боекомплект 120-мм пушки планируется ввести новые выстрелы.

КАЗ не планируеться.
https://ic.pics.livejournal.com/bmpd/38024980/8989396/8989396_original.jpg

https://bmpd.livejournal.com/4340277.html

Отредактировано Blitz. (2021-06-29 23:03:29)

319

Blitz. написал(а):

В других местах и против иных угроз, как ПМЗ такие топливные баки только создают большую вероятность консплея Pz IV при наезде на мину.

а то, что в тех же условиях гениальное решение потомков Т-64 превращает машину в красочный феерверк игнорим?

320

mr_tank написал(а):

а то, что в тех же условиях гениальное решение потомков Т-64 превращает машину в красочный феерверк игнорим?

От мин они не взрываються, в отличии от. Насчет феерверков-можно вспомнить разорваные тушки Лео-2, хотя казалось бы.

321

А БМП-3 от мин взрываются?

322

Френчи в Греции выкатили новую версию VBCI Филоктет, под греков, с СТА и ММР
https://www.edrmagazine.eu/wp-content/uploads/2021/07/Nexter-Philoctetes_01.jpg
https://i.imgur.com/mewLLcG.jpg
https://i.imgur.com/ZQekRHn.jpg
https://i.imgur.com/TWdQtbn.jpg

via SH

323

У греков выставка идёт, DEFEA 2021, так что оттуда (в основном в Твиттере) появляются потихоньку ещё фотографии этой машины
https://i.imgur.com/LfOPmmrl.jpg
https://i.imgur.com/iD1aM4al.jpg
(кликабельно)

И вот ещё скриншот из видео где подняли камеру повыше и виднеется крыша
https://i.imgur.com/Gbqpop7.jpg

Отредактировано skylancer-3441 (2021-07-14 09:43:39)

324

Он выше 3м что ли?

325

По крышу башни может и да.
По крышу корпуса я бы ожидал примерно 2.35м

Правда на рендере под башней ещё нашлёпка видна, скрывающая то что башня сантиметров на 15 торчит над крышей корпуса, причём вживую такой не видно - может не приделали ещё, вообще для выставки сойдёт показывать и с макетом башни (есть компании рекламирующие свои услуги по изготовлению таких макетов как упрощающих бумажную волокиту, ибо макет пушки или пулемёта не оружие)
(и интересно посмотреть потом, будут ли добавлять перископы НО и перископы и люк командиру, и как именно)
- с ней очевидно высота по крышу корпуса побольше будет, но не везде, вводя различие высоты по крышу корпуса и высоты по крышу корпуса над ДО.

у современных колёсных машин обычно что-то между 2.25 и 2.4м, то есть человек ростом 1.8м встав на носки и вытянув руку вверх у многих из них не дотянулся бы до крыши. Самая высокая пока вроде КМПшная версия Iveco SuperAV, там под 2.8м по крышу корпуса.

Отредактировано skylancer-3441 (2021-07-14 11:42:34)

326

на сайте МО франции Dimensions : 7,9 m de longueur ; 3,7 m de largeur et 3,5 m de hauteur! ;
Masse : de 24 à 30 t (selon les versions et le niveau de protection retenu) ;

327

skylancer-3441 написал(а):

(и интересно посмотреть потом, будут ли добавлять перископы НО и перископы и люк командиру, и как именно)
Отредактировано skylancer-3441 (Сегодня 11:42:34)

А куда там перископы и люк для НО и командира? Судя по фото нутрянки оба эти товарища сидят точно под необитаемым БМ. А там для НО есть прицел, а для командира пулеметная ДУ с прицелом - за панораму сойдет.

328

Это не считается достаточным, хочется перископы и иногда и люк тоже.

У тех кто с необитаемыми башнями, среди гусеничных машин очень широко распространено,
среди колёсных куда поменьше, но тоже заметно в последние годы - у американцев на Страйкер Драгун и потом на всех участниках конкурса на необитаемую башню для Страйкера, ещё у хорватов на их версии Патрии AMV, и на пока никем не купленной версии Патрии AMV XP, и модуле для Боксера с башней от Пумы, модуле для Литвы с башней Samson 30, и свежем модуле с башней Kongberg RT60.
https://cloud.mail.ru/public/PKQt/hHkG32j5J
Иные - если я ничего не путаю, испанцы и румыны с Пираньей V, версия Патрии AMV предлагавшаяся Словакии как BOV, у Эйтана израильского светилась такая моделька... хотя может неофициальная - самым классическим способом командира отсаживают в проход за мехводом, с люком и перископами над головой, а НО обходится без них.

Вот я и вслух размышлял, на сколько окончательно определён облик Филоктета показанного на выставке, и если грекам захочется иначе, то будут ли переделывать.

...
https://cloud.mail.ru/public/nsCg/xvBE6 … iloctetes/
Собрал картинки и скриншоты по Филоктету в одну папку. Еще не выложено видео которое крутили на DEFEA, и брошюру-листовку не выложили/не сфоткали последнюю страницу с ТТХ

Отредактировано skylancer-3441 (2021-07-25 18:42:48)

329

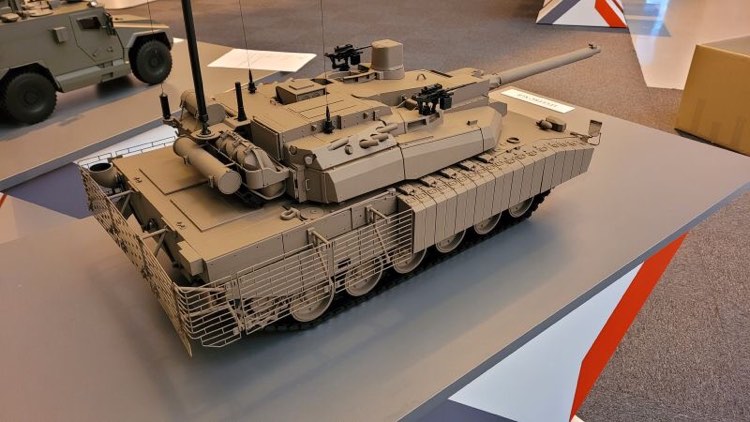

Модель Leclerc XLR с двумя пулеметами вместо одного ДУБМ.

http://forumupload.ru/uploads/000a/e3/16/4809/310937.jpg

330

Интервью с французом, служившем на ОБТ Leclerc.
Средняя дальность стрельбы практичным HEAT 2300м, боевым БОПС - 3800м (в среднем).
Сам он хвастается что стрелял (скорее всего имеет в виду что попадание) на 3400м при скорости машины 55км/ч.

When training, what is the maximum distance at which you open fire? And the maximum speed when firing on the move? What is the typical rate of fire? Was there any time you missed the human loader?

The “blue” shell is a little less efficient than the real one that is why we fire the exercise (blue) HEAT at 2300m (average). We don t have any blue APFSDS in the French army, we only fire real APFSDS, mainly in Al Hamra, Live firing range in UAE. This firing range is wide and we are able to fire APFSDS at 3800m (average). The only limitation, in term of speed and rate of fire, is the skills of the crew.

I personally fired an APFSDS at 3400m with a speed of more than 55KM/H with my most experienced crew.

This is the weirdest thing about this tank : the limitations come from the crew, not from the MBT by itself.

The 140mm worked well during trials. More than 200 rounds were used during these trials. It seems that the calibre increases the power by more than 60% with minor modifications on chassis and in the turret (mainly the recoil brakes). The autoloader is 20 140mm shells. I have no info about the internal drum (the 140 shells are far longer than the 120).

http://alejandro-8en.blogspot.com/2021/ … -crew.html
