901

Jospf написал(а):

Ну да, а в году 2010 целый институт который разработал катодные дисплеи продали японцам.

это как можно Институт то продать вместе с людьми и зданием? наверно разработки просто продали? Нет?

902

anstalker написал(а):

это как можно Институт то продать

Россий родина слонов. В общем, просто прикрытие задницы и списание на козни врага.

903

Jospf написал(а):

А откуда эта информация??

Отсюда - видео.

904

anstalker написал(а):

Jospf написал(а):

    Ну да, а в году 2010 целый институт который разработал катодные дисплеи продали японцам.

это как можно Институт то продать вместе с людьми и зданием? наверно разработки просто продали? Нет?

Продали разработку и слили все данные после чего все спецы института получили предложение работать в Японии. Куда и отправились.

Сейчас не найду но были радостные репортажи по НТВ от журноламеров году так в 2010.

Отредактировано Jospf (2022-04-26 16:39:04)

905

https://sun9-86.userapi.com/s/v1/ig2/iyFrK9SRntLabICmfjHF_-DpBp_B-NB_9zeicZnFEHYdtvUmSxzvLccfLhjPAt5e9t0TKxi34DCmXwnxHWIKdw3K.jpg?size=732x880&quality=96&type=album
https://sun9-20.userapi.com/s/v1/ig2/RtpGwUDJtTjIAV5EsVQK5E5_5mugFM6jQ9LMv5gcKXoFPqiTYb6N0ER0YN1rgCAH-7Aw71wgxpWJK-Pxk6kDriXH.jpg?size=735x887&quality=96&type=album

стабил шермана и разные прицелы

https://collections.nlm.nih.gov/ext/dw/ … 677968.pdf

https://collections.nlm.nih.gov/ext/dw/ … 677966.pdf

906

konstine написал(а):

Раздербанили одну из БМД-4М

А подробности есть? Где и кто?

907

POLIGON написал(а):

А подробности есть? Где и кто?

На следующей странице же ссылка на источник Прицелы и СУО
Украинцы, одну из трофейных, вероятнее всего где-то под Киевом

908

zamsheliy написал(а):

POLIGON написал(а):

    А подробности есть? Где и кто?

На следующей странице же ссылка на источник Прицелы и СУО
Украинцы, одну из трофейных, вероятнее всего где-то под Киевом

Скорее всего на Киевском БТРЗ.

909

https://sun9-66.userapi.com/s/v1/ig2/R_mXoramHvxxaqacvCCiMrDni6wObrpSaFsnLCOWiPYezakTkNBKY1ASDAglToW0Wf9RgV9I6v72bbIO3HCK3LUb.jpg?size=1710x2160&quality=96&type=album
https://sun9-79.userapi.com/s/v1/ig2/sRb6ghXPTZHpNhcsdAC5wxDewCGbOlQebPs234HwzjfeUqZCaJ9A5VK7F_1enPy0QrFXjjGn_Z0lnErVABPVLYIT.jpg?size=1669x2160&quality=96&type=album
https://sun9-83.userapi.com/s/v1/ig2/FkJU7mRuOPGyViU11NL3ieankrIDHEt1o0HyrtIPVX4L5UUkencTWcsrHUSTPOCWK7xusfJa3hvHMvdEkUD23zfB.jpg?size=1677x2160&quality=96&type=album
https://sun9-10.userapi.com/s/v1/ig2/Kr_72ndY3ILxPN2TXzasnls_XXXqFqzE46DKlDoGOpb6NW5MOGcbL3lk3q3BlC2JpORubGAHtAHu2ZrCVozTdIF7.jpg?size=1618x2160&quality=96&type=album

Отредактировано Wiedzmin (2022-05-13 19:56:25)

910

http://legion-afv.narod.ru/USSR/1946_UP/T-55_Togliatti/T-55_Togliatti_035.JPG
https://www.kpopov.ru/military/avtovaz_museum_12_3/dsc_7734.jpg
а эта штуковина не может быть ранним(специальным) исполнением 1К13 для Т-55 ?

https://sun9-30.userapi.com/s/v1/ig2/ci-1n9-vRaL4Wzv2oqHWMUERxhCRRWAkMrby5MgEEoGJ36p5tdAZLVTeh5hWR3hTFSIFPa1-x1m2RqvZ-ZOW8aWe.jpg?size=1102x718&quality=96&type=album
нашел еще такую же машину с этим прицелом

Отредактировано Wiedzmin (2022-05-27 12:09:58)

911

Wiedzmin написал(а):

а эта штуковина не может быть ранним(специальным) исполнением 1К13 для Т-55 ?

КМК так и есть, за год других предположений не появилось.

912

Вот и ТКН-4ГА-03М нормальное описание обрел.

Конструктивно прицел выполнен в виде пятиканальной системы:

-дневной однократно - многократный канал (1-8 крат);

-тепловизионный многократный канал с рабочим спектральным диапазоном (8-14 мкм) на основе матрицы микроболометров формата 640х512 элементов спектрального диапазона (8-14)мкм повышенной чувствительности с применением специальной обработки изображения, позволяющей повысить дальность обнаружение целей;

- излучающий канал лазерного дальномера с рабочей длиной волны 1,54мкм;

- приемный канал лазерного дальномера;

- излучающий канал лазерного программатора-излучателя с фотоприемником датчика выстрела комплекса дистанционного управления временем подрыва.

Прицел ТКН-4ГА-03М комплектуется различными прицельными сетками и шкалами для стрельбы по наземным и воздушным целям из вооружения различных калибров (пушки 30 до 57 мм, пулемета 7,62 - 14,5 мм).
Комплекс функционирует в следующих режимах управления подрывом снаряда:

- режим «Точка» - подрыв снаряда в заданной точке пространства при стрельбе одиночным выстрелом, короткой и длинной очередью;

- режим «Дорожка» - перемещение по дальности расчетной точки подрыва каждого следующего снаряда в очереди по отношению к предыдущему при стрельбе короткой и длинной очередью.

Прицел ТКН-4ГА-03М является модификацией изделия ТКН-4ГА-03, стоящего на снабжении МО РФ и имеющего литеру «О1»

Ну и спецом для Blitz

Прицел ТКН-4ГА-03М имеет собственный улучшенный одноплоскостной стабилизатор линии визирования и осуществляет работу в следующих режимах:

-режим «автомат» - независимая стабилизация поля зрения встроенным стабилизатором;

-режим «полуавтомат»- стабилизация поля зрения стабилизатором объекта;

-режим «ручной».

913

Штепсель написал(а):

Вот и ТКН-4ГА-03М нормальное описание обрел.

добавить канал лазерной тропы - места не хватает?

914

ArtemV написал(а):

добавить канал лазерной тропы - места не хватает?

Для птрк? Наверно нет, там и так оптический канал до кучи еще и для лазерного дальномера и программатора используется. Хотя в принципе, наверно, можно сделать небольшую стойку, где заюзать урезанный вариант пу для корнет-д.

915

Штепсель написал(а):

Прицел ТКН-4ГА-03М имеет собственный улучшенный одноплоскостной стабилизатор линии визирования и осуществляет работу в следующих режимах

Вопрос полностю закрыт 8-)

916

Отредактировано Рыболов (2022-06-17 00:07:09)

917

https://sun9-23.userapi.com/impg/kmWs0wDyN9l25KEz34vWtjUUcqaZ_7J4rr15Gw/udfdluDaHmM.jpg?size=1600x1117&quality=95&sign=68419849da42215887a6785e46304bf0&type=album
https://sun9-21.userapi.com/impg/xqhAMI_GFExm2-s4tBd9la16Uwx9pFfW1MSoNQ/ELDUlMpm1q0.jpg?size=1600x1302&quality=95&sign=09505da3f5388ed7b23d20e17cb47ae5&type=album
https://sun9-75.userapi.com/impg/NgfcLbfgjlgJlpCMlxYdBD6v6ow8FhhXJ401YA/nt6pgeThpqY.jpg?size=1438x1600&quality=96&sign=96af74254fef3c4c612a7c24fe65806b&type=album
https://sun9-62.userapi.com/impg/bXSlQRxKiIPCCTNx73HVs5Kk0NL92MD79rZDGQ/F2Dp2HlejtI.jpg?size=1436x1599&quality=95&sign=9b181b2dc1c847eaa94061984cbe94e1&type=album
Оптическая часть прицела наводчика Абрамса
https://sun9-48.userapi.com/impg/ybJvQ7hMtO2W1Ddkn8X7mpOexPmgcEpmMW_MNA/ZECQF-Z_Aa4.jpg?size=1600x1413&quality=96&sign=6804dbc58f8641f8c8d1c1b30204f01e&type=album
https://sun9-62.userapi.com/impg/lRh-eZV1y6PY2wItz3b-RorG0ZQmRDEm27u9lQ/9TZlleZjygA.jpg?size=1600x1200&quality=96&sign=790bf74c26c305519302c69870cb74a5&type=album
https://sun9-46.userapi.com/impg/dB5H-I44iojNxKX98mkaCZvJC56uBnbEWYYuvA/2-r5ZUoMmOs.jpg?size=1600x947&quality=96&sign=a9c5b0eb86ae210d4964ef8a36d45d81&type=album
https://sun9-64.userapi.com/impg/OcbiYyOQVaeJ9U8f7Syi9q1UBXbXA4_y9MJdDA/8-oY6Psv4oQ.jpg?size=1600x1144&quality=96&sign=51e0ee55eced948fb63f7ab28576f741&type=album

DAHA

https://sun9-28.userapi.com/impg/GLBLfTKK2UwCJvCxaKpg9lYup14xEtKqdJmclg/ouRezbBrhxw.jpg?size=1600x1400&quality=96&sign=a87b74a952dc9e89d5d3ac2b0dcd188a&type=album
https://sun9-87.userapi.com/impg/7ySCzTMMbeshcnetP8YSBbt7G6WhuchSS9aMFw/MvGusyH9ImI.jpg?size=1599x1346&quality=96&sign=41e0cde11174ea8e9a1886d9bea61e1e&type=album
https://sun9-56.userapi.com/impg/yIDmUsAO-oQhtpAagU6E1gEpQ_khMzJzJkwLsg/W_WKtU7c1Cs.jpg?size=1374x1600&quality=96&sign=c29b6301ed8c324f615734d89996a9b3&type=album
https://sun9-9.userapi.com/impg/ZmuffWmlQwV3rFxKc6FELH7yYFtKimisB0yshw/LBsHdTYkgjY.jpg?size=1600x1172&quality=96&sign=fb46bd6bc94f8946c1ec27870668951c&type=album

M1A1 ABRAMS OPTI RELAY ASSEMBLY 12437296, 5855-01-461-8089

вот это хз что за часть

Отредактировано Wiedzmin (2022-06-21 21:38:45)

918

касательно "почему сосну не ставят на место старых прицелов"

https://sun9-35.userapi.com/impg/XiZc_LAtlFCY6w9zFkYCDsD65aBWb2U253qBYA/_I3HF2HwU7M.jpg?size=1280x958&quality=96&sign=10384116cd46b650053bac4ffeec45bf&type=album
https://sun9-81.userapi.com/impg/zlQ_o1GY038HwTNA0Ev5kg39oyMRKiU4M1k9LQ/XfBASn1pVqI.jpg?size=543x511&quality=96&sign=a3823fb3305f0987ee73ede3b200b219&type=album
все старые советские прицелы сделаны +- по одной схеме, при которой передняя часть прицела почти плоская, и прицел ставится почти вплотную к броне, и даже при такой установке броню приходится резать создавая ослабленную зону(но это изначально заложено в отливку), + из за размеров прицела окуляр сильно удален от самой амбразуры прицела

https://sun9-64.userapi.com/impg/AcN8cEg7jbpt9wUfCUQAnk-U-aAU1T-fFPNf_A/-GF5wraB1B8.jpg?size=1280x853&quality=96&sign=03e2a22c0cb6b8091c59c18402a4fe21&type=album
https://sun9-82.userapi.com/impg/YTYwIZYZZbqTbhHsnPgLAZgNCGEbHhtwxQQveA/M-B_Tvwmf-w.jpg?size=660x876&quality=96&sign=1e4cafc40b143b6b02b26f5ad52c3964&type=album

сосна в каком то смысле прицел более компатный, но при этом у него сильно вперед выступают его части, почему прицел скомпонован именно так хз, но что бы воткнуть его "в ту же дырку" что и прицелы до него придется еще раз резать броню башни это раз, не факт что удаление окуляра от наводчика будет оптимальным, что заставит его сгибаться в три погибели это два, а вот  какого черта на "новейшем" Т-90М  не выдали ТЗ:
А) учесть компоновку прицела
Б) заказать новый прицел

которые бы убрали проблему расположения основного прицела по идиотски - хз, но....т.к сам проект башни 90М это "усраться но не поддаться(т.е не пустить омское БО)", то подозреваю что существующее со времен Т-72 БО никто просто не решился менять в итоге все эргономические показатели и прочая "цифристика" осталась как и была в Т-72, иначе бы пришлось проводить много испытаний и проверок, а так известным дендрофекальным методом "у нас тоже есть перспективное БО"
https://sun9-63.userapi.com/impg/QOx7-SV224JTIQEMH8WIYg54GDreIEijhKzABw/TIuiSYWJCIo.jpg?size=471x419&quality=96&sign=f169cdf460d4a9541aa90b0abf576105&type=album
размеров у меня к сожалению нет что бы точно сравнить, но проблема  расстояния от головы до окуляра как бы очевидна

http://www.kotsch88.de/feuerleit/M-84/Optisches-Schema-DNNS-2A_tm.jpg
DNNS-2 в этом плане интересен был, но там не было ТПВ и системы его охлаждения, так что хз влез бы он будь это все в нем

Отредактировано Wiedzmin (2022-07-13 10:55:15)

919

Wiedzmin написал(а):

и даже при такой установке броню приходится резать создавая ослабленную зону(но это изначально заложено в отливку)

У какой-то определенной башни такое встречаеться?

920

Blitz. написал(а):

У какой-то определенной башни такое встречаеться?

у всех литых, там же треугольный вырез куда вваривается плита для цапф прицела
https://sun9-75.userapi.com/impg/5QH4Z5CIgF_sLTWd0CLSbq9m-XZrwY6GJQnyvw/D5epbHngN98.jpg?size=700x525&quality=96&sign=ae6f4383a558c6be5b5de1fe37ca502e&type=album
на примере башни 64ки
https://sun9-79.userapi.com/impf/get8jnRAEsgj4ITHWVogUx5Z-ocgrgsh1pTjFg/DZY361Z8nmY.jpg?size=800x533&quality=96&sign=80a825304187bc0e462abe17fef1c2dc&type=album
ну или 80У вот

Отредактировано Wiedzmin (2022-07-13 14:39:53)

921

Wiedzmin написал(а):

у всех литых, там же треугольный вырез куда вваривается плита для цапф прицела

Понятно, спс.

922

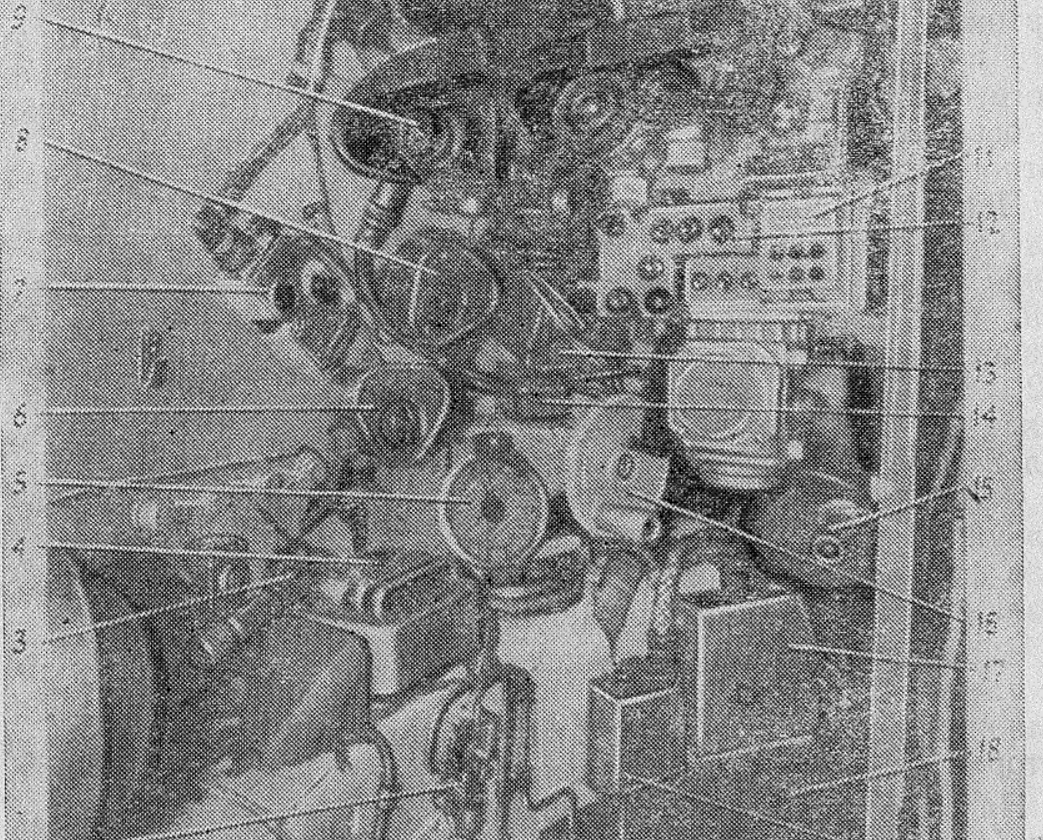

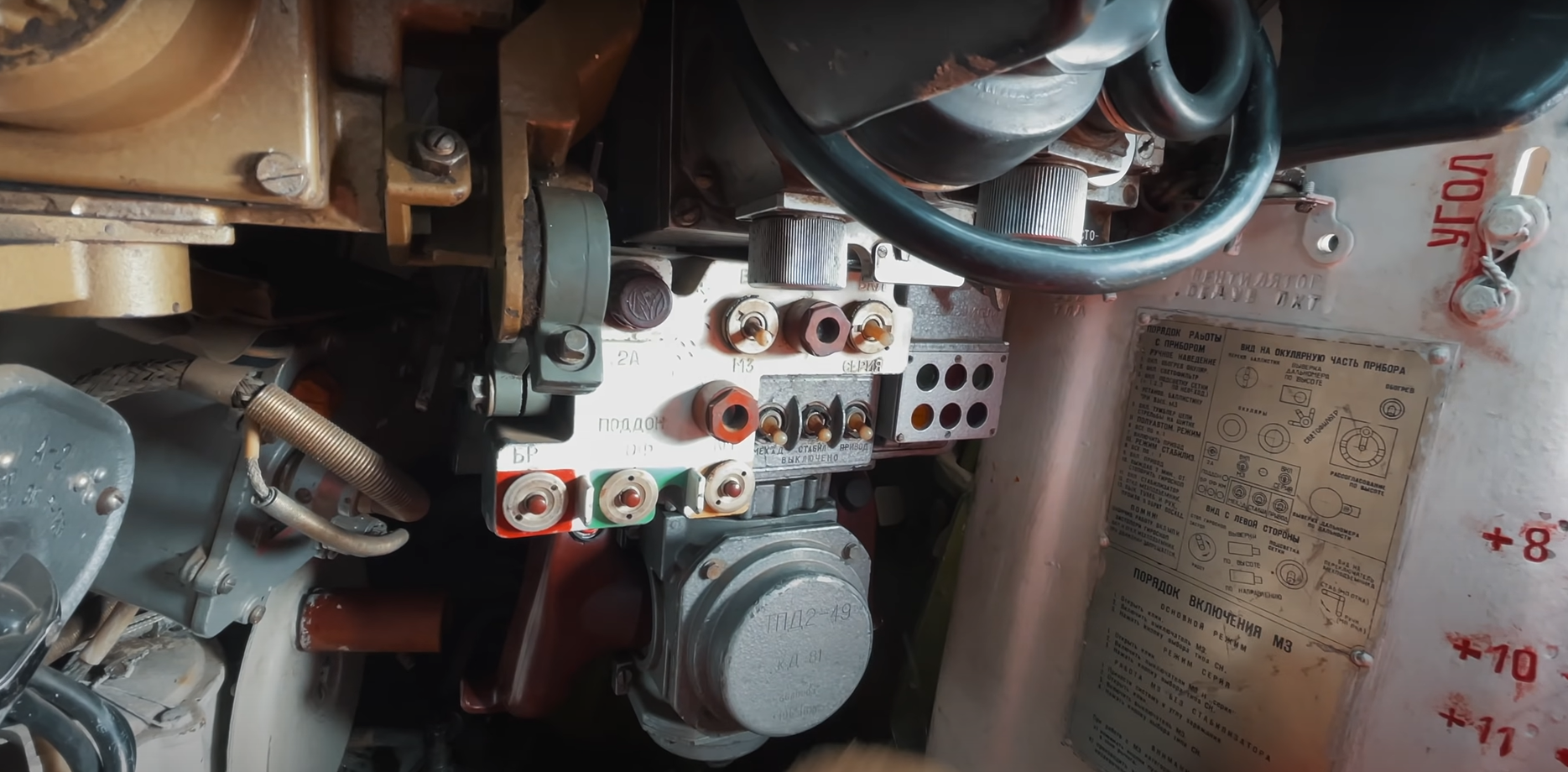

Панель управления МЗ для машин с ТПД-2-49 и ТПД-К1 (434, 219) Не было ни одного её фото в сети

https://forumupload.ru/uploads/000a/e3/16/1227/t887659.png
https://forumupload.ru/uploads/000a/e3/16/1227/t806496.png

923

Gonta написал(а):

Так как на нем перестал работать ПНВ и хотелось бы его вернуть в строй

ну если есть уверенность что сдох ЭОП, то искать видимо это ЭОП У-31Б-250 в продаже, либо любой другой что подойдет по размерам и питанию

Отредактировано Wiedzmin (2022-07-18 10:32:24)

924

Wiedzmin написал(а):

касательно "почему сосну не ставят на место старых прицелов"

к слову о...югославы вот как то смогли сделать новый прицел для установки на место ТПД-К1(для индийского тендера вроде), нашим то тогда что мешало выкинуть к херам 1А40 и вместо сосны скомпоновать нормальный прицел руками и головой, и на из говна и палок и ногами ?

https://sun9-38.userapi.com/impg/CMLg7Zfc33_2JjkVJDv7Sq8eV8TEA22LdHMlPQ/TM0VmJq8uY8.jpg?size=366x328&quality=96&sign=9c5b40d124ec39fdd87263e93543fd15&type=album
https://sun9-22.userapi.com/impg/Lr3PggF7UztRWiLlVZDKnkj-EztatZ_jpShYqw/Z8HpH0dopFU.jpg?size=349x402&quality=96&sign=650ecf6a525b5b8b366cade80745be9e&type=album
https://sun9-65.userapi.com/impg/_gSI647qz4mQpu-1RvHyNo8ogYMSI-zw17I3Zw/BTEVjN0-i6c.jpg?size=900x524&quality=96&sign=d7c0a0427bfca481538b472adddabb85&type=album

925

Wiedzmin написал(а):

к слову о...югославы вот как то смогли сделать новый прицел для установки на место ТПД-К1(для индийского тендера вроде), нашим то тогда что мешало выкинуть к херам 1А40 и вместо сосны скомпоновать нормальный прицел руками и головой, и на из говна и палок и ногами ?

Тем более на Т-90М,что мешало там по нормальному установить туже Сосну-У,если этот танк появился уже тогда когда Сосна-У существовала,более старые танки ещё можно объяснить мол изначально не планировали под современный прицел а рассчитывали под связку 1Г46+ТПН-4/Агава/Эсса

926

Рыболов написал(а):

Тем более на Т-90М,что мешало там по нормальному установить туже Сосну-У,если этот танк появился уже тогда когда Сосна-У существовала,более старые танки ещё можно объяснить мол изначально не планировали под современный прицел а рассчитывали под связку 1Г46+ТПН-4/Агава/Эсса

А что не так с Т-90М?

927

User.27 написал(а):

А что не так с Т-90М?

У него основной прицел наводчика стоит там где раньше на старых танках ТПН стоял,практически все говорят что это неудобно,причём давно

928

Рыболов написал(а):

У него основной прицел наводчика стоит там где раньше на старых танках ТПН стоял,практически все говорят что это неудобно,причём давно

А, имеется ввиду что основной прицел далеко от орудия и из-за этого сложно стрелять. А я подумал претензии к самой связке прицелов с основным и дублером.
