871

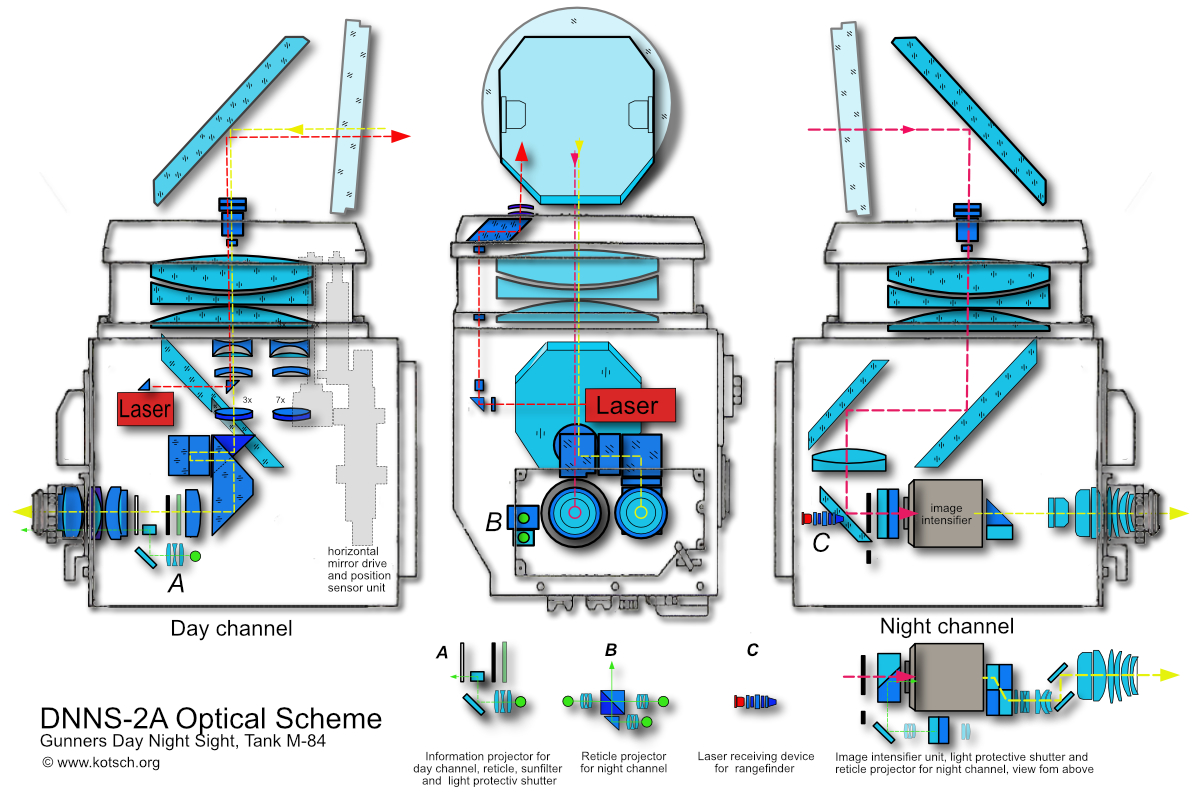

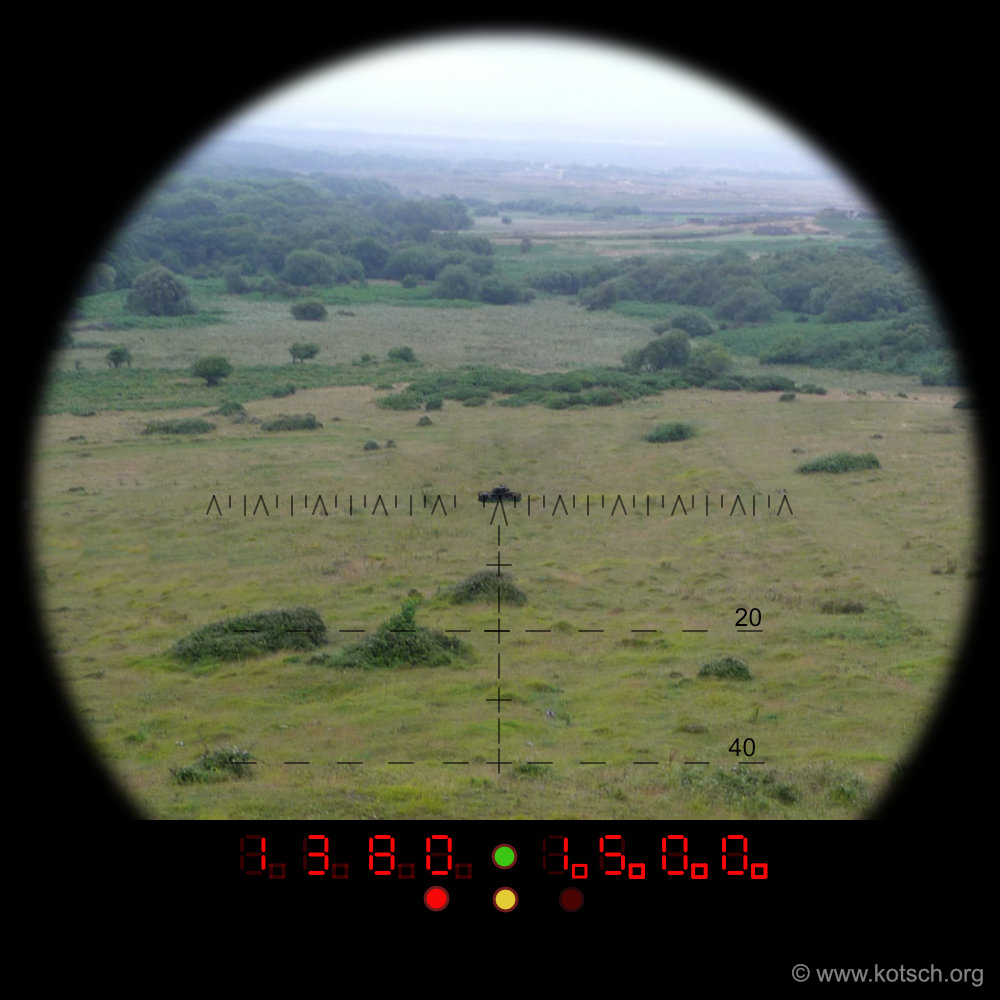

Зеркало может опускаться до -16 градусов, а пушка - нет.  Это работает только в режиме «Стабилизированное наблюдение».  В этом случае пушка не стабилизируется.

872

Stefan Kotsch написал(а):

Зеркало может опускаться до -16 градусов, а пушка - нет.  Это работает только в режиме «Стабилизированное наблюдение».  В этом случае пушка не стабилизируется.

Так может или нет. После выстрела ракеты её же будет вести прицел так какая разница какой у пушки угол склонения.

873

AndV29 написал(а):

Я читал это пособие.

AndV29 написал(а):

Так может или нет.

Ну если читал, в п.4.2 описана подготовка комплекса к работе, там есть пара действий:

https://forumupload.ru/uploads/000a/e3/16/1227/t736753.jpg

Эти действия включают ГН и ВН стабилизатора орудия. На что вам Stefan и указал - в режиме работы "основной", стабилизированное наведение линии визирования ПДПН работает на допустимых углах возвышения и снижения орудия.

собственно здесь про это и указано:

https://forumupload.ru/uploads/000a/e3/16/1227/t325121.jpg

Далее при подготовке выстрела орудие уходит на необходимый угол с линией визирования, если он не достигнут, блок разрешения просто не даст выстрелить.

Указанный тобой случай теоретически был бы возможен при работе в аварийном режиме при отказе стабилизатора - перевод рычага механизма подъема пушки обратно на ручной. Но при этом, нечем будет управлять ракетой.
У комплекса заявлена возможность в двух авариных режимах работы - отказ дальномера и ТБВ и там и там механизмы ВН и ГН в положении РАССТОП и СТАБ.

Отредактировано kulikov (2021-09-28 20:26:12)

874

«Сухой» луч для танка» (интересная статья на сайте "Швабе")

875

kulikov написал(а):

Ну если читал, в п.4.2 описана подготовка комплекса к работе, там есть пара действий:

Эти действия включают ГН и ВН стабилизатора орудия. На что вам Stefan и указал - в режиме работы "основной", стабилизированное наведение линии визирования ПДПН работает на допустимых углах возвышения и снижения орудия.

собственно здесь про это и указано:

Далее при подготовке выстрела орудие уходит на необходимый угол с линией визирования, если он не достигнут, блок разрешения просто не даст выстрелить.

Указанный тобой случай теоретически был бы возможен при работе в аварийном режиме при отказе стабилизатора - перевод рычага механизма подъема пушки обратно на ручной. Но при этом, нечем будет управлять ракетой.
У комплекса заявлена возможность в двух авариных режимах работы - отказ дальномера и ТБВ и там и там механизмы ВН и ГН в положении РАССТОП и СТАБ.

Отредактировано kulikov (Вчера 20:26:12)

Ясно спасибо.

876

Да верно. Блок разрешения  - это решающий момент.  Если линия визирования и пушка не под правильным углом друг другу, ракета не "найдет" (лазерный) канал управления и будет потеряна. Следовательно, в этом случае цепь пуска блокируется.

877

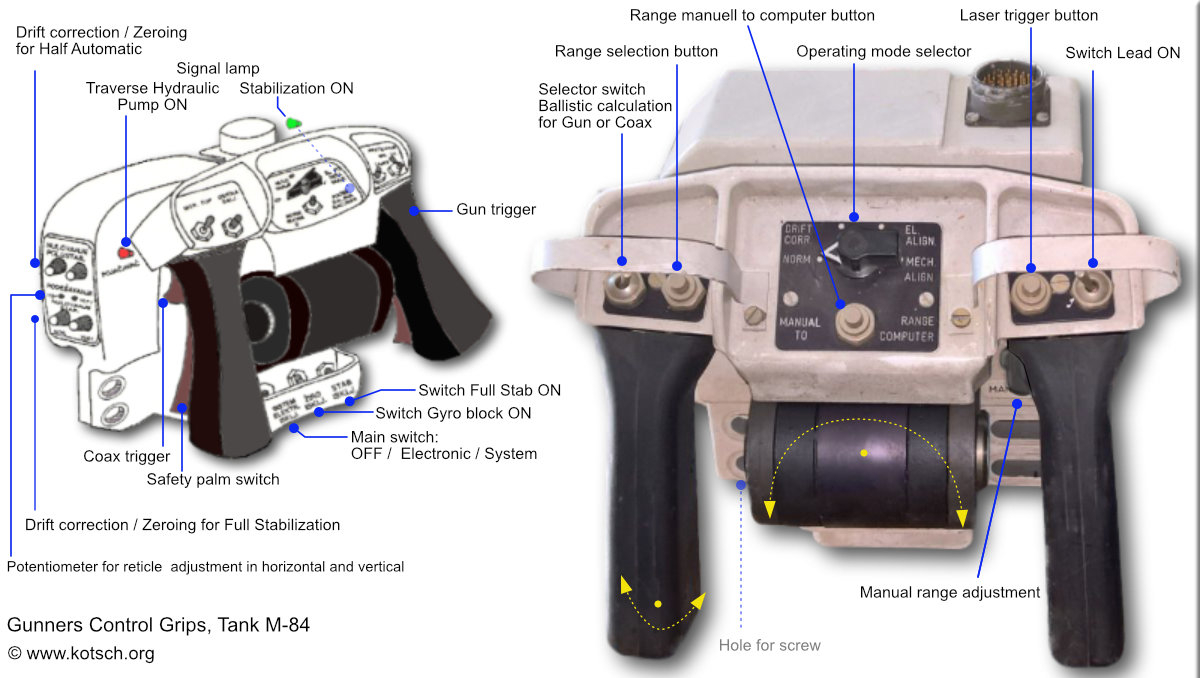

Касательно пультов на Т-90М, есть Пеленговская ПДФка, в которой показан пульт от их прицелов-вид у него аналогичный по конструкции с пультами Сосны-У и Соколиного глаза, что в принципе не удивительно.
https://i.imgur.com/FnKqFsC.jpg
https://i.imgur.com/tckYSXs.jpg
https://i.imgur.com/eZV2vSQ.jpg

У Т-90МС с прицелом ПНМ пульты уже идут иные.
https://i.imgur.com/1Dw2MQr.jpg

Ларчик открывался просто©

878

С конференции «ФОТОНИКА-2021»:




https://forumupload.ru/uploads/000a/e3/16/606/t145730.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t974534.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t538553.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t95107.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t291296.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t403085.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t669788.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t990409.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t343069.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t625619.jpg

879

Матрица 4х288 средневолнового диапазона НЯП вариация Зарева ;)

880

Вроде не было, 2 новых варианта ТКН-4ГА-03:
Ссылка

Среди моделей, которые широкий круг специалистов увидел впервые – два опытных образца прицельных комплексов с системой дистанционного управления временем подрыва снарядов.
– Данные комплексы предназначены к установке в боевое отделение машин типа БТР 82А и БМП-1 и разработаны совместно с АО «Концерн «ЦНИИ «Электроприбор» (партнеры занимались стабилизацией линии визирования) в рамках решения, утвержденного замминистра обороны РФ, и как продолжение ОКР по темам «Форсайт» и «Деривация», – комментирует генеральный директор ПАО «РОМЗ» Юрий Савин. – Также посетители стенда могли ознакомиться с инженерной запиской, содержащей концепцию нового прицельного комплекса для необитаемого боевого отделения.


https://forumupload.ru/uploads/000a/e3/16/606/t534300.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t53760.jpg

881

В видео для ТКН - "отличающихся приборными стабилизаторами". Да это по фото видно, внизу таблички указаны производители стабилизаторов.
Хотя вот это тоже интересно, для водилы?

В комплектацию бронетранспортеров входят и малогабаритные очки ночного видения 1ПН105 с усовершенствованными характеристиками.

Отредактировано Штепсель (2021-10-09 18:00:17)

882

_Alexx_ написал(а):

Вроде не было, 2 новых варианта ТКН-4ГА-03

Потвердилось что на БТР-82АТ дистанционного подрыва нет, пока-ведь прицелы полноценные уже есть. И снова пишут только о вертикальной независимой стабилизации.

зы панель КДУ в наличии ^^

Отредактировано Blitz. (2021-10-09 18:47:46)

883

Blitz. написал(а):

_Alexx_ написал(а):

    Вроде не было, 2 новых варианта ТКН-4ГА-03

Потвердилось что на БТР-82АТ дистанционного подрыва нет, пока-ведь прицелы полноценные уже есть. И снова пишут только о вертикальной независимой стабилизации.

Таким макаром дистанционный подрыв и на другие модели 82-к можно вкорячить. Также написали, что отдельную КДУ тоже доводят. Похоже, все с 30мм пушками эту систему получит.

884

Представленная на Армия 2021 компанией Пеленг оптико-электронная станция обзора Хеликс (Helix). Если не ошибаюсь, первая белорусская (и почти российская) мегапиксельная тепловизионная система для наземной техники.
В станции используется вероятно корейский тепловизионный модуль и словенская микрокриогенная машина.
На листовке система изображена на чем-то вроде ПТ-76, но учитывая, что Пеленг разработчик СУО для Деривации ...

https://i.imgur.com/e9sDPp7h.jpg

https://i.imgur.com/PuGwe4Ah.jpg

Листовка на английском

https://i.imgur.com/ZTtKj8Mh.jpg

https://i.imgur.com/EYL6R1Sh.jpg

Отредактировано tankoff (2021-11-03 19:48:22)

885

Музей Красногорского механического завода (КМЗ, сейчас Красногорский завод имени С. А. Зверева).

Схема развития танковой прицельно-наблюдательной техники. Фото кликабельны.
Фото, позволяющие почти все прочитать на схеме.
Имеется Т05-С, СУО для объекта 195.

https://i.imgur.com/VUCVFcoh.jpg https://i.imgur.com/CmhkZDih.jpg
https://i.imgur.com/Igt5V3qh.jpg

https://i.imgur.com/YPGiqmNh.jpg
https://i.imgur.com/Y0WRHNMh.jpg


Тепловизионный прицел Агава и метеодатчики ДВД и ДВ-ЕБС.

https://i.imgur.com/pvLEKpgh.jpg
https://i.imgur.com/pRNK4Xmh.jpg

886

Первое фото ЕМНИП Агавы.

887

tankoff написал(а):

Представленная на Армия 2021 компанией Пеленг оптико-электронная станция обзора Хеликс (Helix)

По QR-коду можно получить pdf. На других табличках он тоже есть.
Ссылка
https://forumupload.ru/uploads/000a/e3/16/606/t317702.jpg
Ноктюрн:
https://forumupload.ru/uploads/000a/e3/16/606/t419071.jpg

888

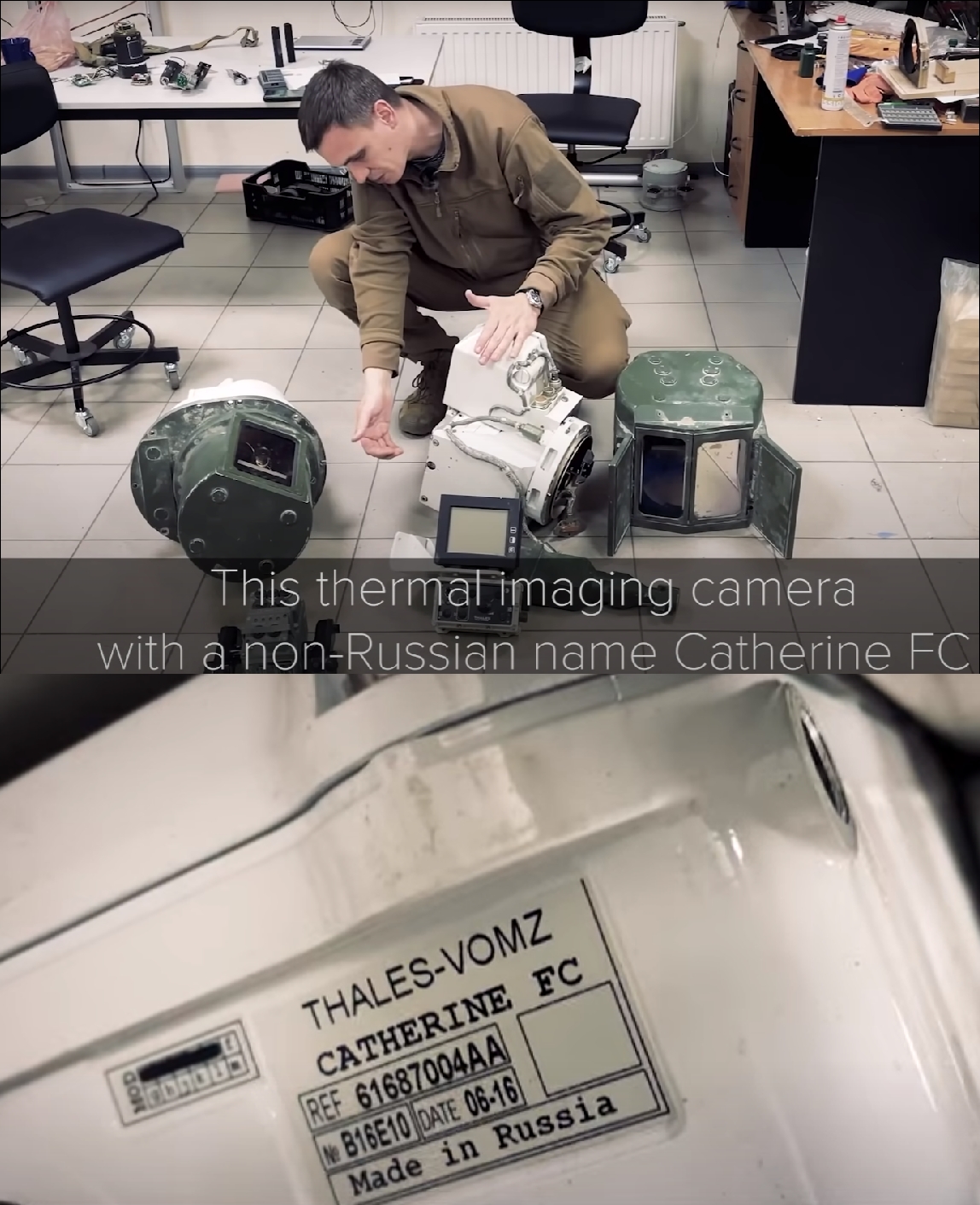

https://forumupload.ru/uploads/000a/e3/16/994/t252310.png

https://forumupload.ru/uploads/000a/e3/16/994/t509186.png

Источник: https://youtu.be/YKOfFvXSL8k

Отредактировано prot (2021-11-07 22:16:12)

889

Прицелы Т-14:
https://forumupload.ru/uploads/000a/e3/16/606/t206657.jpg

890

НПО Орион, возможно не дождавшись серийных МКС от МЗ Сапфир, занялось разработкой МКС.
Ссылка
https://forumupload.ru/uploads/000a/e3/16/606/t257692.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t487712.jpg
Упоминаются также МКС Крио 1000 и Крио 2000.

891

Охлаждаемые фотоприемные устройства КТИПМ/ИФП СО РАН

892

Спасибо!

893

tankoff написал(а):

Музей Красногорского механического завода (КМЗ, сейчас Красногорский завод имени С. А. Зверева).

Посетил его сегодня, поснимал на телефон экспонаты
https://cloud.mail.ru/public/EzCA/ayEij4PAa

Отредактировано skylancer-3441 (2021-11-30 20:59:55)

894

skylancer-3441 написал(а):

Посетил его сегодня, поснимал на телефон экспонаты

Спасибо! ПКП 2030...Что-то долго они планируют её разрабатывать))

895

skylancer-3441 написал(а):

Посетил его сегодня, поснимал на телефон экспонаты
https://cloud.mail.ru/public/EzCA/ayEij4PAa

Отредактировано skylancer-3441 (Сегодня 17:59:55)

Спасибо

Думается что карточки датчиков ветра надо поменять местами.
https://i.imgur.com/fT6NXyy.jpg

896

skylancer-3441, спасибо!

897

skylancer-3441 написал(а):

Посетил его сегодня, поснимал на телефон экспонаты

Спасибо!

898

Ноктюрн.

https://i.imgur.com/FDH6oSNh.jpg https://i.imgur.com/466F77Th.jpg

https://i.imgur.com/xkmFtcrh.jpg

Еще

https://i.imgur.com/x4tfWcth.jpg
https://i.imgur.com/BAAoS6Zh.jpg
https://i.imgur.com/iRZNaxxh.jpg
