Прицелы и СУО

Сообщений 841 страница 870 из 903

841

Это более старая модификация Т-90М? Я имею в виду желтый Т-90

Отредактировано Stefan Kotsch (2021-08-26 16:31:06)

842

Выставочный Т-90МС с новым прицелом ПМН

+

https://forumupload.ru/uploads/000a/e3/16/369/32129.jpg

Как и предпологалось рание, ПМН разработан на базе ЛПД, одинаковая конструкция прицела, хоть сильно измененная, слева ТПВ стоит, справа все остальное, пуль снова новый пульт, как говориться-больше пультов богу пультов :rofl:

843

Blitz. написал(а):

Как и предполагалось ранее, ПМН разработан на базе ЛПД

Кто производит?

844

eburg1234 написал(а):

Кто производит?

ВОМЗ + кооперация.
В том танке все прицелы свои. В Т-90М их нет, но кто знает, прицелы разрабатываются по теме Прорыв-2, может на экспортные машины поставят. В роботе Штурм ПНМ должен быть от ВОМЗ, возможно сделают на его основе.

845

Новая «Заря» отечественного тепловидения

К моменту завершения договоров по лицензионному производству между фирмой Thales и АО «ВОМЗ» в 2017 г. АО «НТЦ ЭЛИНС» стало первым российским предприятием, имеющим готовый опытный образец тепловизионной камеры на основе серийного охлаждаемого МФПУ. В 2018 г. конструкторской документации на КТВ была присвоена литера «О1», открывая путь к серийному производству КТВ сначала в АО «НТЦ ЭЛИНС», а затем и на АО «ВОМЗ» с объемами выпуска до 300 штук в год и более.
...
Самое главное и, пожалуй, долгожданное событие 2020 г. – вариант исполнения комплекта документации на КТВ с заменой МФПУ производства КНР на аналогичное по характеристикам (разрешение 640х512, диапазон 3–5 мкм) отечественное охлаждаемое МФПУ.

Рис.2. Примеры изображений в узком поле зрения: а) Catherine-FC; б) КТВ «Заря».
https://oborona.ru/images/dynamic/img42189.jpg
Рис. 3. Примеры изображений в узком поле зрения с электронным увеличением: а) Catherine-FC; б) КТВ «Заря».
https://oborona.ru/images/dynamic/img42190.jpg

846

Тепловизионные модули высокого разрешения КСЮ-1 и КСЮ-3 от НПП Александр:
https://forumupload.ru/uploads/000a/e3/16/606/t694145.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t834877.jpg
Внутри вроде как некая LWIR ФПУ, 640х512, 15 мкм.
https://forumupload.ru/uploads/000a/e3/16/606/t459086.jpg

847

_Alexx_ написал(а):

НПП Александр:

Полагаю данное НПП отсутствует в санкционных списках!  :D

848

_Alexx_ написал(а):

Тепловизионные модули высокого разрешения КСЮ-1 и КСЮ-3 от НПП Александр

Было еще пару КСЮ, все опытное, внутри китайские модули. ОЭС выше и здесь кажется первый их прибор пошедший (или пойдущий) в серию.

В Спрут-СДМ1, кстати, стоит ПНМ-Т, это написано слева на тепловизионном блоке (на Т-90МС выше надписи нет), фото нет, попросили не снимать.

Постараюсь в ближайшее время сделать пост об оптике на Армия 2021.

849

tankoff написал(а):

В Спрут-СДМ1, кстати, стоит ПНМ-Т, это написано слева на тепловизионном блоке (на Т-90МС выше надписи нет), фото нет, попросили не снимать.

Занятно что шильдик с прицела убрали. А какие обшие ощущение об башне?

850

Ссылка

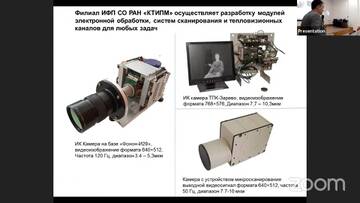

ИФП СО РАН представил новейшие разработки в области тепловизионной техники на форуме «Армия-2021»
В конце августа в Московской области проводился международный военно-технический форум «Армия-2021». В числе экспонатов, демонстрировавшихся на стенде Минобрнауки России, — разработка Института физики полупроводников им. А. В. Ржанова СО РАН — фоточувствительная в инфракрасном диапазоне матрица нового поколения. Такая матрица ― ключевая часть фотоприемных модулей, полностью производимых в ИФП СО РАН. Изделия могут использоваться в целях импортозамещения, поскольку их качество не уступает мировым аналогам.

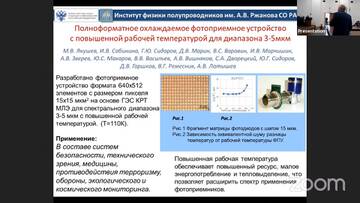

Фоточувствительная ИК матрица имеет широкое применение как военное, так и гражданское ― от дистанционного зондирования Земли, экологического мониторинга до использования для навигации вертолетов в условиях плохой видимости, например в задымленных пространствах. Высокую чувствительность в инфракрасном диапазоне матрице обеспечивает полупроводниковый материал состава кадмий-ртуть-теллур (КРТ), сложной технологией синтеза которого владеют специалисты Института физики полупроводников.
https://forumupload.ru/uploads/000a/e3/16/606/t81405.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t457112.jpg

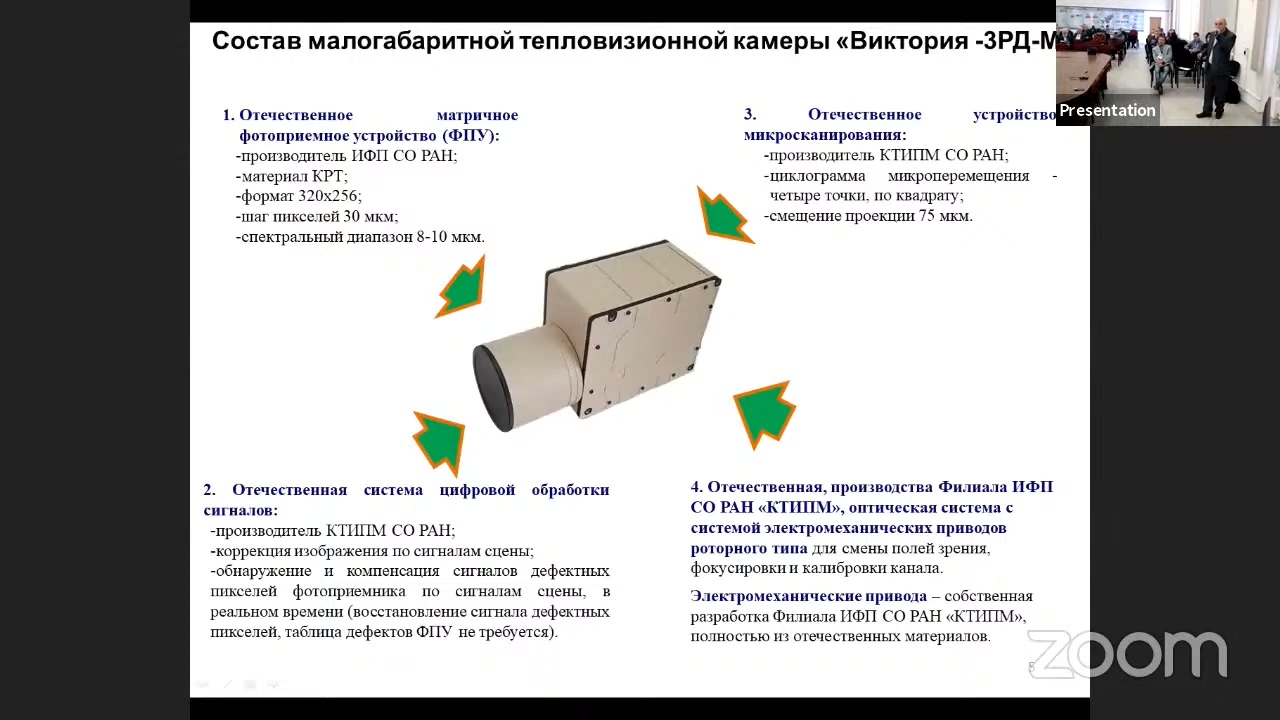

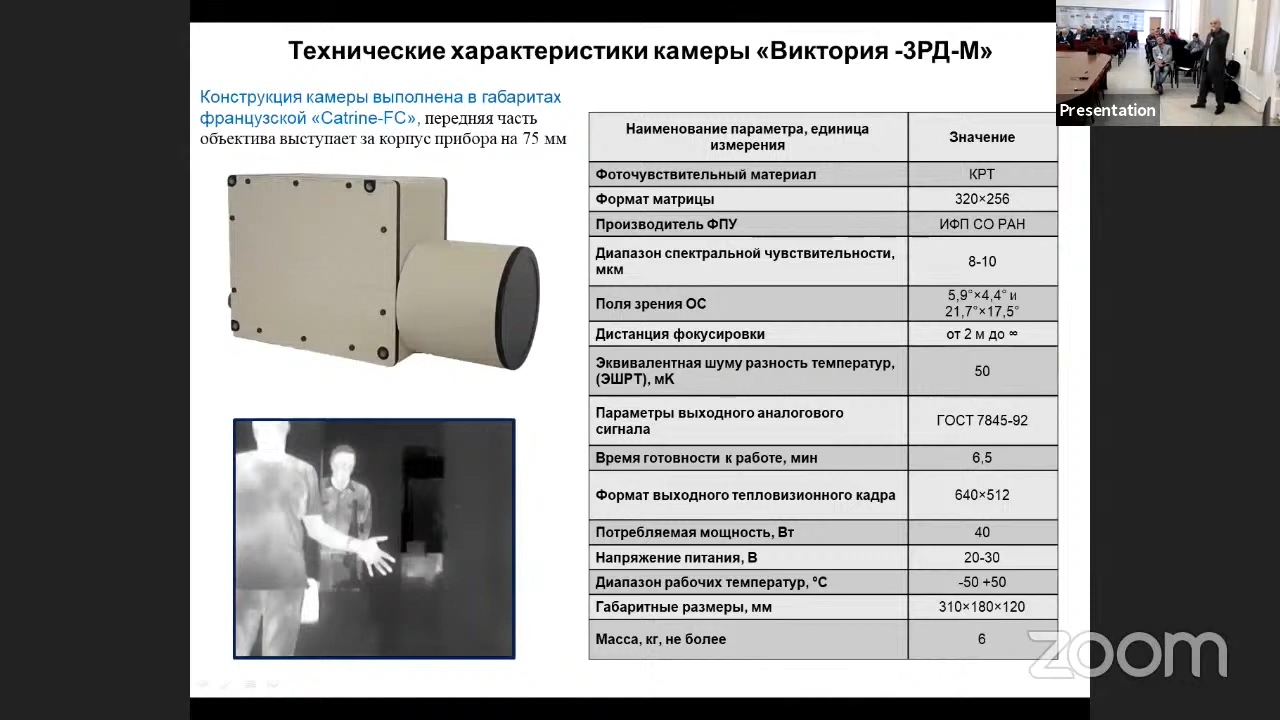

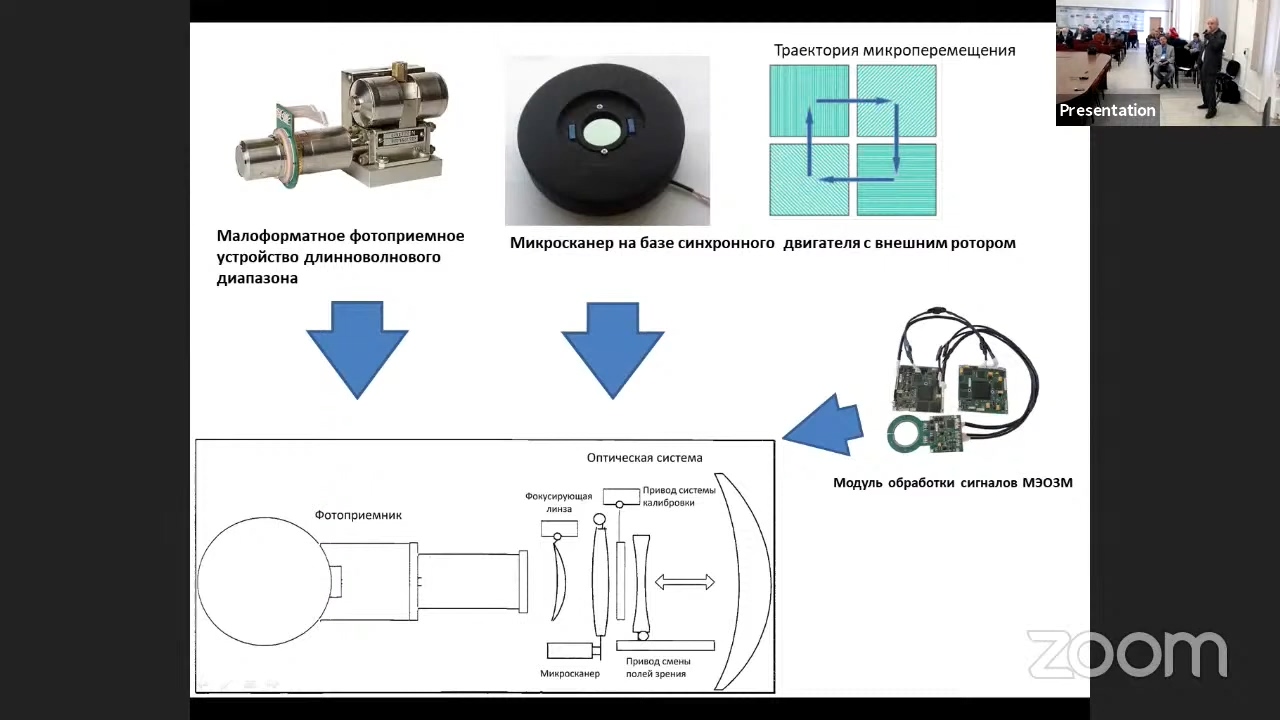

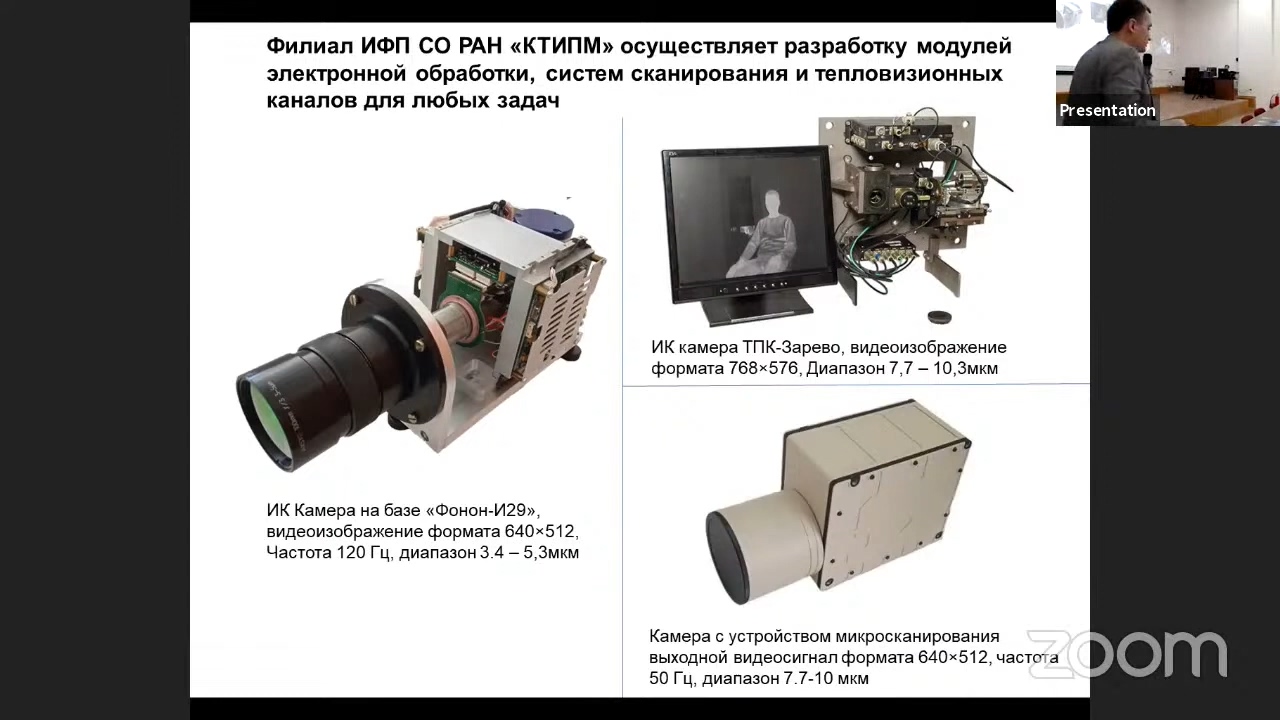

«Мы разработали первую в России полноформатную малогабаритную тепловизионную камеру для дальнего инфракрасного диапазона на базе отечественного КРТ фотоприемника. В новом приборе “Виктория-3РД-М” используется микросканирование (метод увеличения разрешения изображения), уменьшены габариты по сравнению с предыдущими поколениями, изменен дизайн. В результате вырос интерес к нашим изделиям у потенциальных заказчиков», ― отмечает заместитель директора ИФП СО РАН доктор физико-математических наук Максим Витальевич Якушев, руководитель экспозиции ИФП СО РАН на форуме «Армия-2021».

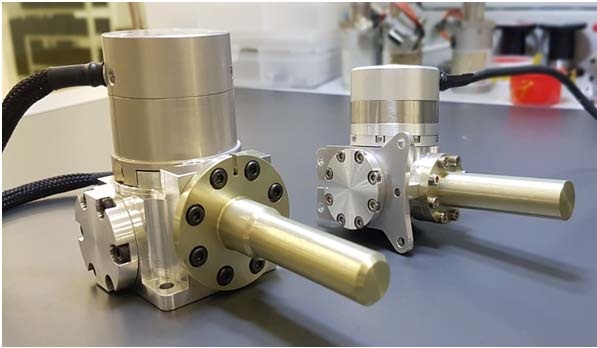

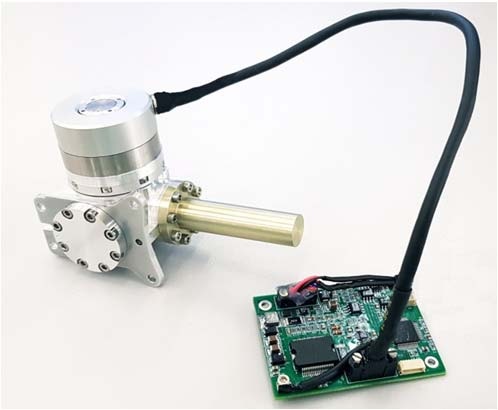

Все комплектующие тепловизионной камеры ― российского производства. Матричный фотоприемник, устройство микросканирования, система цифровой обработки сигналов, оптическая система с комплексом электромеханических приводов для смены полей зрения, фокусировки и калибровки ― изготовлены в ИФП СО РАН и филиале Института «Конструкторско-технологическом институте прикладной микроэлектроники».

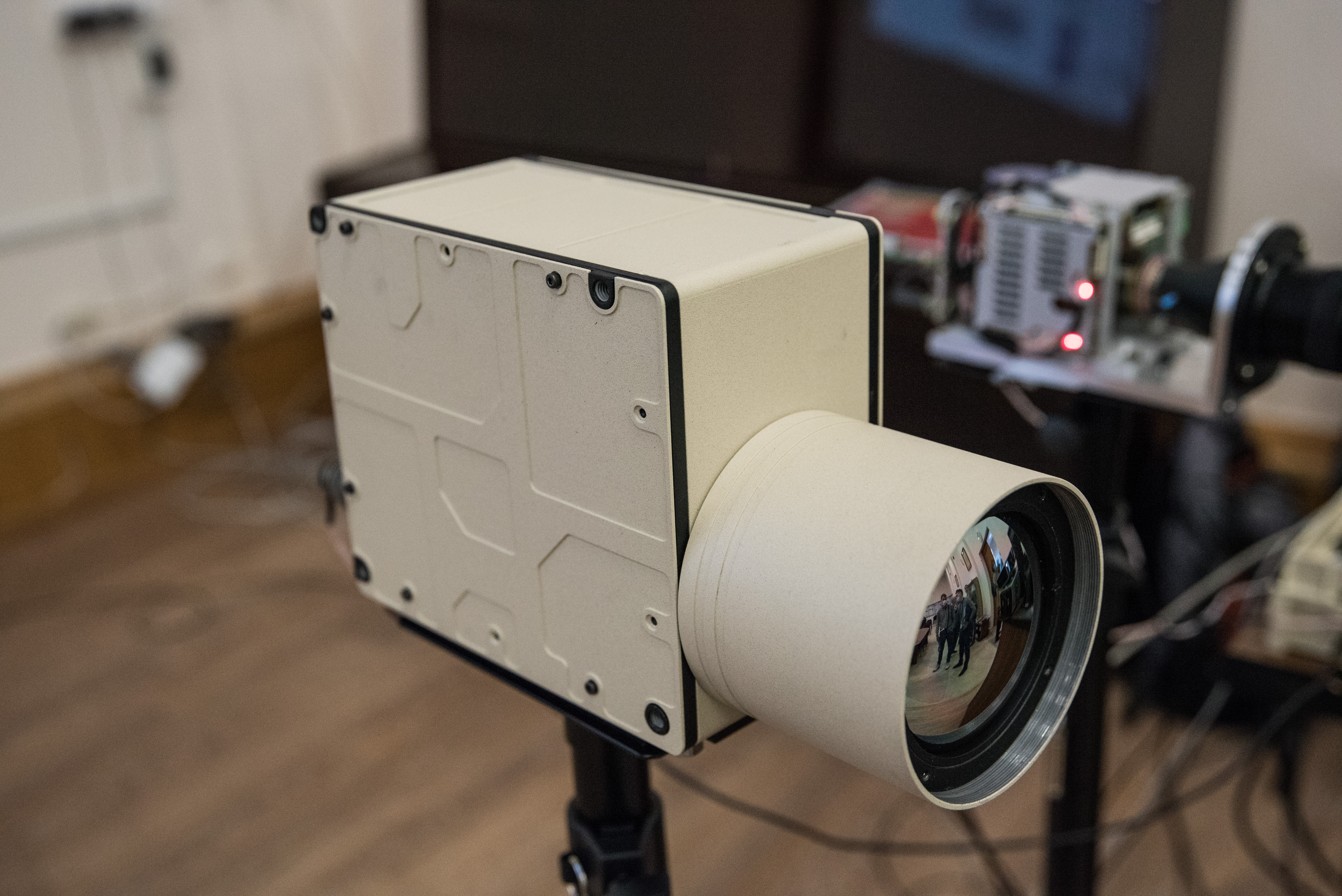

https://forumupload.ru/uploads/000a/e3/16/606/t944856.jpg
Тепловизионная камера «Виктория-3РД-М» для дальнего ИК диапазона на базе отечественного КРТ фотоприемника и тепловизионное изображение.

Тепловизионная камера по своим характеристикам аналогична изделию французской фирмы Thales ― мирового лидера по производству высокотехнологичных приборов и информационных систем.

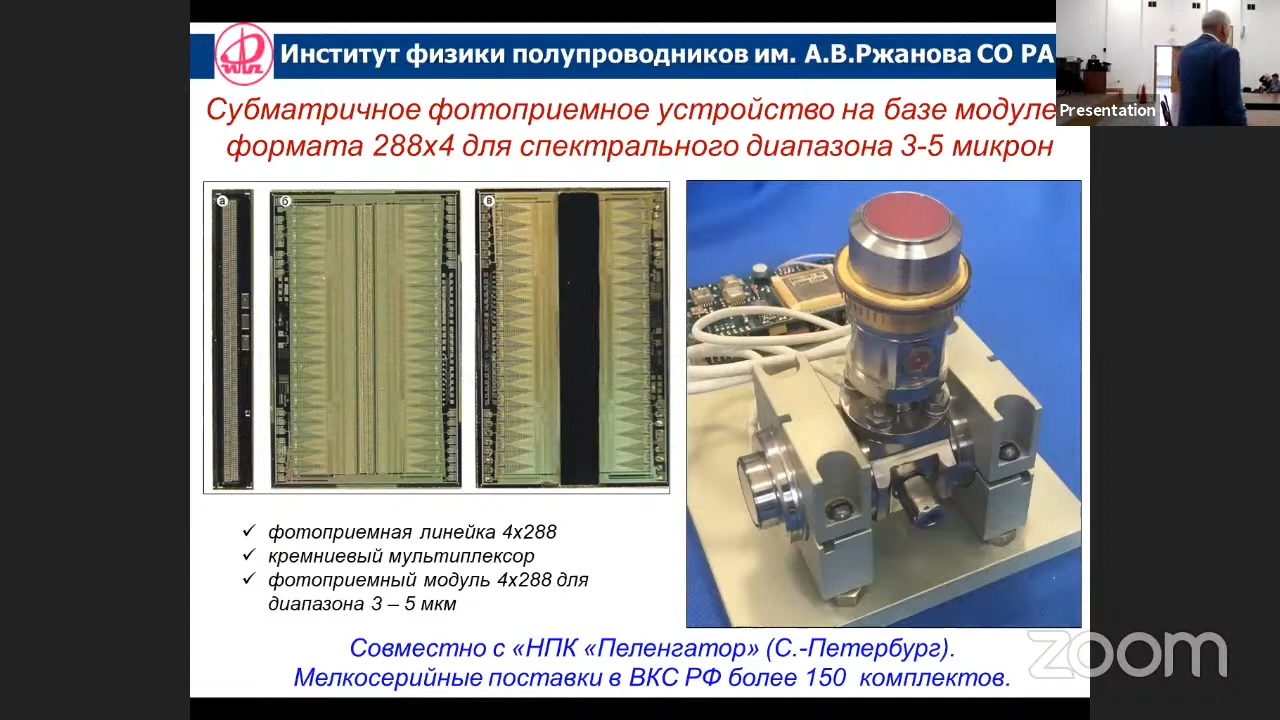

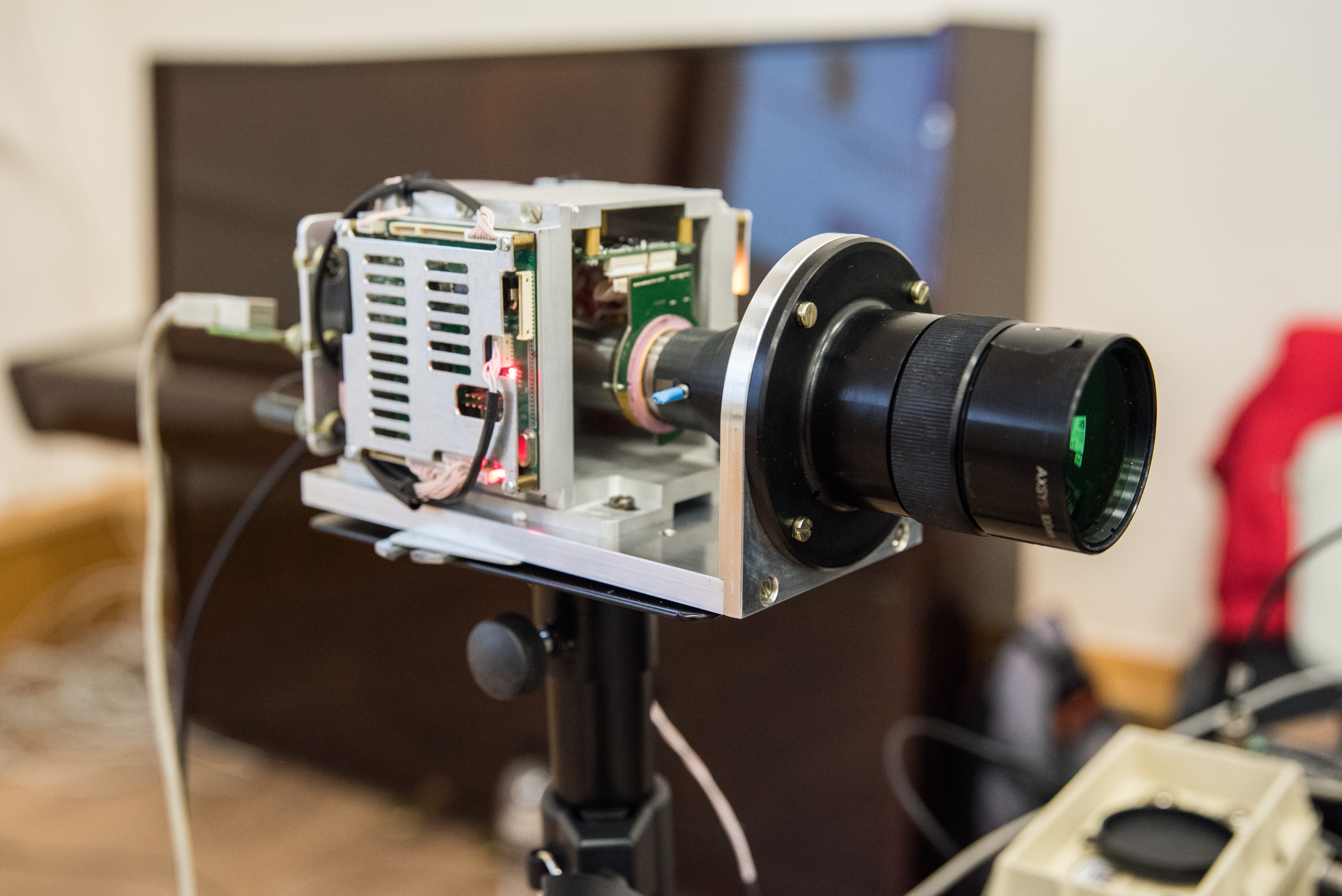

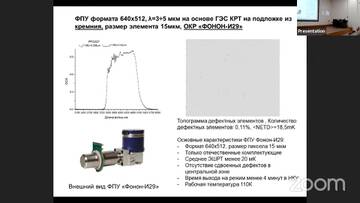

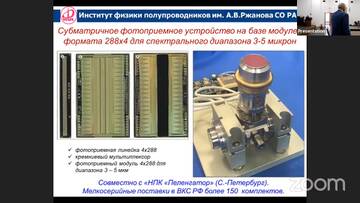

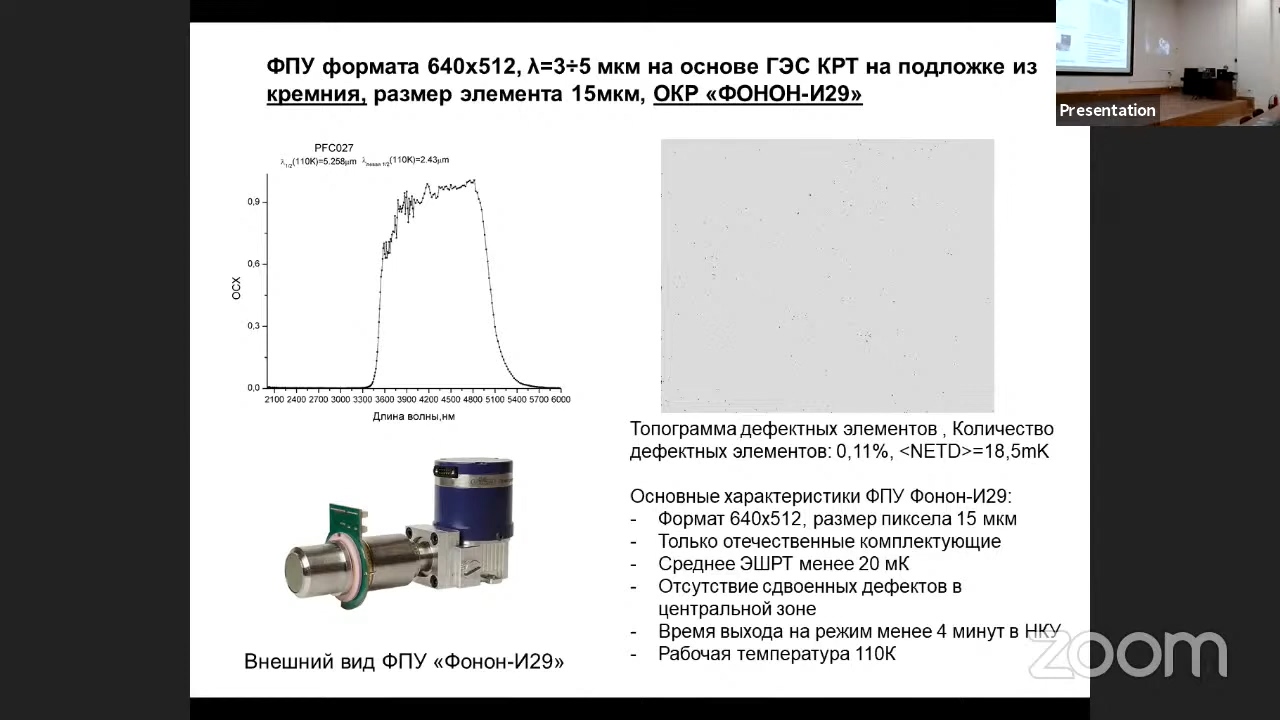

Также среди экспонатов ИФП СО РАН этого года ― тепловизионный канал для средневолнового инфракрасного диапазона с фотоприемником «Фонон» (аналог прибора французской фирмы «Lynred»). Устройства, работающие на этой длине волны, могут использоваться для обнаружения, идентификации техники по тепловому излучению, контроля тепловых утечек во время производственных процессов.
https://forumupload.ru/uploads/000a/e3/16/606/t30083.jpg
Тепловизионный канал для средневолнового инфракрасного диапазона с фотоприемником «Фонон» и тепловизионное изображение

Цена подобных хай-тек приборов высока, особенно если они создаются штучно. Удешевление достижимо при серийном изготовлении, например, при наличии крупных государственных заказов. В этом году специалисты ИФП СО РАН рассчитывают увеличить производство изделий, благодаря интересу со стороны предприятий России и Беларуси, работающих в области оптического приборостроения, информационных технологий и систем управления, оптико-механической и оптоэлектронной промышленности.

851

_Alexx_ написал(а):

Мы разработали первую в России полноформатную малогабаритную тепловизионную камеру для дальнего инфракрасного диапазона на базе отечественного КРТ фотоприемника

Интересно-уже в серии или еще нет. ЕМНИП должны были на рубеже 20/21 запустить.
Часом никто из посетивших Армию-2021 не спрашивал за ТПВ ;) ?

852

Blitz. написал(а):

Часом никто из посетивших Армию-2021 не спрашивал за ТПВ  ?

Спрашивал. Получил устное подтверждение, что на 72Б3 с 2018 года лепят ТПК-К с ФЭМ18.

853

tankoff написал(а):

В Спрут-СДМ1, кстати, стоит ПНМ-Т, это написано слева на тепловизионном блоке (на Т-90МС выше надписи нет)


Похоже, что надпись есть:
https://forumupload.ru/uploads/000a/e3/16/606/t929834.jpg
Хотя с виду это обычная Сосна-У:
https://forumupload.ru/uploads/000a/e3/16/606/t249963.jpg
ПНМ-Т:
https://forumupload.ru/uploads/000a/e3/16/606/t530102.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t910958.jpg

854

_Alexx_ написал(а):

Хотя с виду это обычная Сосна-У:

Она по большей части и есть, с локализацией ВОМЗа.

GARGEAN написал(а):

Получил устное подтверждение, что на 72Б3 с 2018 года лепят ТПК-К с ФЭМ18.

Спс.

855

Blitz. написал(а):

Она по большей части и есть, с локализацией ВОМЗа.

В судебном решении касающегося 2С25М указано, что за ПНМ-Т отвечает Пеленг. Откуда информация о том, что ВОМЗ локализовал Сосну-У? Прямо сейчас ВОМЗ привлекает Пеленг для ремонта Сосны-У. Что же тогда сами не ремонтируют? Так же Пеленг указывал, что ПНМ-Т для Т-90СМ их разработка. Может быть в этом Спруте просто ранний образец ПНМ-Т.

856

_Alexx_ написал(а):

В судебном решении касающегося 2С25М указано, что за ПНМ-Т отвечает Пеленг. Откуда информация о том, что ВОМЗ локализовал Сосну-У? Прямо сейчас ВОМЗ привлекает Пеленг для ремонта Сосны-У. Что же тогда сами не ремонтируют? Так же Пеленг указывал, что ПНМ-Т для Т-90СМ их разработка. Может быть в этом Спруте просто ранний образец ПНМ-Т.

Давненько была информация о работах по локализации Сосны-У на ВОМЗ, с появлением ПНМ-Т вышло предложение что ето она и есть.

857

Blitz. написал(а):

Давненько была информация о работах по локализации Сосны-У на ВОМЗ

Это не серьёзно. Опираться нужно на факты, а они говорят о том, что разработчик ПНМ-Т Пеленг. Так же у ВОМЗ нет полного цикла производства Сосны-У. Когда-то встречался документ, в котором ВОМЗ излагал своё недовольство сотрудничеством с Пеленгом и предлагал разработать свой ПНМ. Теперь он есть.

858

_Alexx_ написал(а):

Опираться нужно на факты, а они говорят о том, что разработчик ПНМ-Т Пеленг.

Так ПНМ-Т и есть модернизация Сосны-У от Пеленга. В каталоге он так и обозначается )

_Alexx_ написал(а):

Так же у ВОМЗ нет полного цикла производства Сосны-У.

Вроде был и была информация, Что прицелы нашего производства не отличаются качеством, а белорусские более надежные. Не знаю, насколько правда.

_Alexx_ написал(а):

Теперь он есть.

Это которые на Т-90МС показали? На Содему похож

859

POLIGON написал(а):

В каталоге он так и обозначается )

В каком именно?

Вроде был и была информация, Что прицелы нашего производства не отличаются качеством, а белорусские более надежные. Не знаю, насколько правда.

ВОМЗ собирает их по кооперации:
https://forumupload.ru/uploads/000a/e3/16/606/t729337.jpg

Это которые на Т-90МС показали? На Содему похож

Создан на базе ЛПД, как Содема и прицелы КБП.

860

_Alexx_ написал(а):

Опираться нужно на факты, а они говорят о том, что разработчик ПНМ-Т Пеленг. Так же у ВОМЗ нет полного цикла производства Сосны-У.

Дык одно другому не противоречит.

861

_Alexx_ написал(а):

В каком именно?

Ну так вы и скидывали каталог, точнее это вроде не каталог был, а отчет за проделанную работу.

862

POLIGON написал(а):

Ну так вы и скидывали каталог

У вас ссылка не туда ведет.

863

POLIGON написал(а):

Ну так вы и скидывали каталог, точнее это вроде не каталог был, а отчет за проделанную работу.

Там не каталог или отчёт, а Постановление Совета Министров Республики Беларусь О внесении изменений и дополнений в перечень инновационных товаров Республики Беларусь, в числе которых есть прицел наводчика многоканальный «Сосна-У» (ПНМ-Т) 7197.00.00.000 и его модификации.

864

Что это за прицел? Предполагается показать Т-72Б1МС для Никарагуа.  Я только что наткнулся на это.  В Т-80БВМ встроен ПД, но это другое.  Это независимо стабилизируется? Разве на дневном канале не используется тв-камера? Или это тоже прицел-дублер?

https://forumupload.ru/uploads/000a/e3/16/321/t417288.jpg

865

Прицел-дублер ПД-72
https://forumupload.ru/uploads/000a/e3/16/369/320722.jpg

866

Большое спасибо!  Есть какая-нибудь информация об этом?  Это сильно отличается от Т-80БВМ.

Хм, это может быть модификация этой:

В 2010 г. последней законченной работой по танковой тематике ЦКБ яв-лялась разработка танкового прицела-дублёра наводчика с зависимой ли-нией визирования в горизонтальной плоскости и независимой – в верти-кальной плоскости ТО5-СО3 для перспективного танка (Фото 1-23).

btvt.info/3attackdefensemobility/prizeli-tochpribor.htm

http://btvt.info/3attackdefensemobility/prizeli-tochpribor.files/image017.jpg

Отредактировано Stefan Kotsch (2021-09-16 20:47:02)

867

Stefan Kotsch написал(а):

Есть какая-нибудь информация об этом?

Больше ничего толком.

868

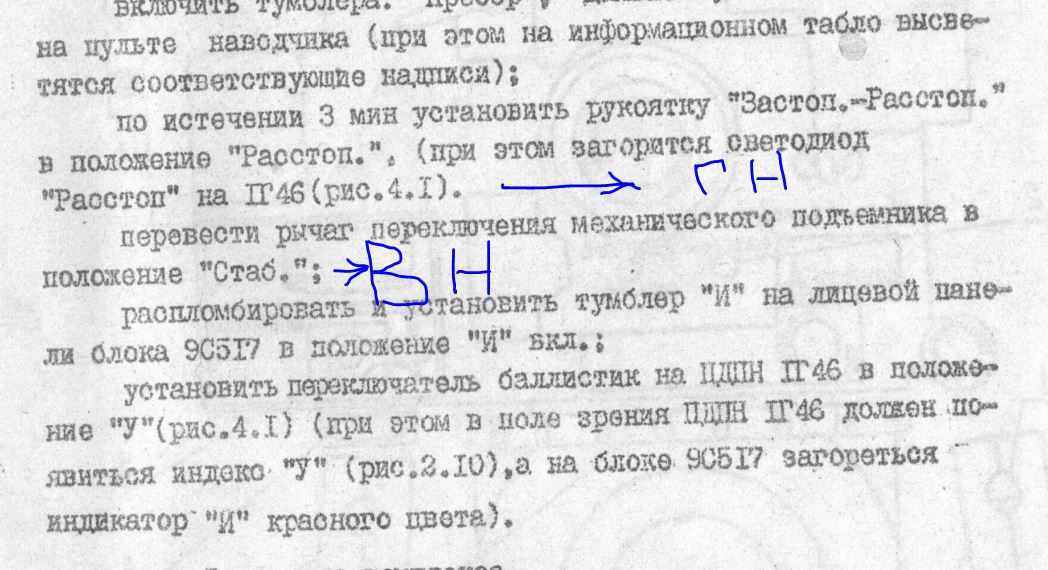

Поясните кто-нибудь про прицел 1Г46. В статье про угол склонения https://andrei-bt.livejournal.com/68506.html написано, что танки с 1Г46 могут применять управляемое оружие при угле наведения прицела -16 градусов.https://forumupload.ru/uploads/000a/e3/16/4907/t56993.jpg
Означает ли это, что танки с 1Г46 имеют преимущество на обратных склонах из-за применения управляемого оружия несмотря на то что пушка опускается вниз примерно на -5 градусов перед танками без управляемого оружия но с с пушкой которая опускается более чем на -5 градусов.

869

AndV29 написал(а):

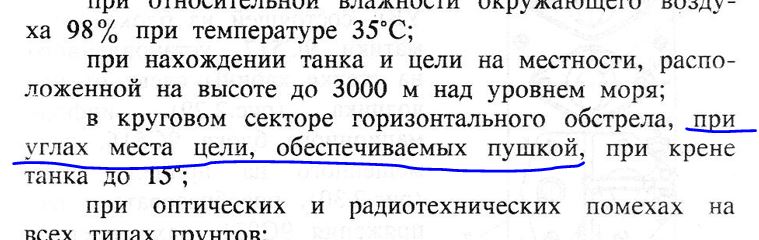

написано, что танки с 1Г46 могут применять управляемое оружие при угле наведения прицела -16 градусов.

https://forumupload.ru/uploads/000a/e3/16/1227/t703763.jpg

870

kulikov написал(а):

Я читал это пособие. Так всё-таки танк с 1Г46 при невозможности стрельбы на обратных склонах обычными снарядами из-за недостаточного склонения пушки может ли при этом стрелять по цели ракетой?
