Прицелы и СУО

Сообщений 811 страница 840 из 902

811

Blitz. написал(а):

Прицел-дублер с опотовлокном

Как на тройке.

812

1968 -
https://forumupload.ru/uploads/000a/e3/16/4140/t401302.jpg

813

Zhyravel написал(а):

Интересно, что из себя представляет картинка через такое

Где-то было фото через такой прибор.

ПРОБЛЕМЫ ИСПОЛЬЗОВАНИЯ ВОЛОКОННОЙ ОПТИКИ В ПРИБОРАХ ВГМ
"на процесс наблю­дения отрицательно влияет мозаичная структура изображения и наличие темных точек по полю зрения (следы поломанных волокон)."
http://btvt.info/5library/vbtt_1983_2_volokno.htm

814

Техническое описание прицела 1Г46 собрали на нашей форуме. Все, что удалось найти в сети.

815

Хороший разбор, спасибо.

816

Ссылка
https://forumupload.ru/uploads/000a/e3/16/606/t996373.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t210250.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t266835.jpg
https://forumupload.ru/uploads/000a/e3/16/606/t857562.jpg

817

Рекламный ролик стабилизатора 2Э58 - здесь. По наводке Wiedzmin.

https://i.imgur.com/dyjj994h.jpg
https://i.imgur.com/Qm7guT6h.jpg
https://i.imgur.com/MVR5FxWh.jpg
https://i.imgur.com/1fUlPQsh.jpg

818

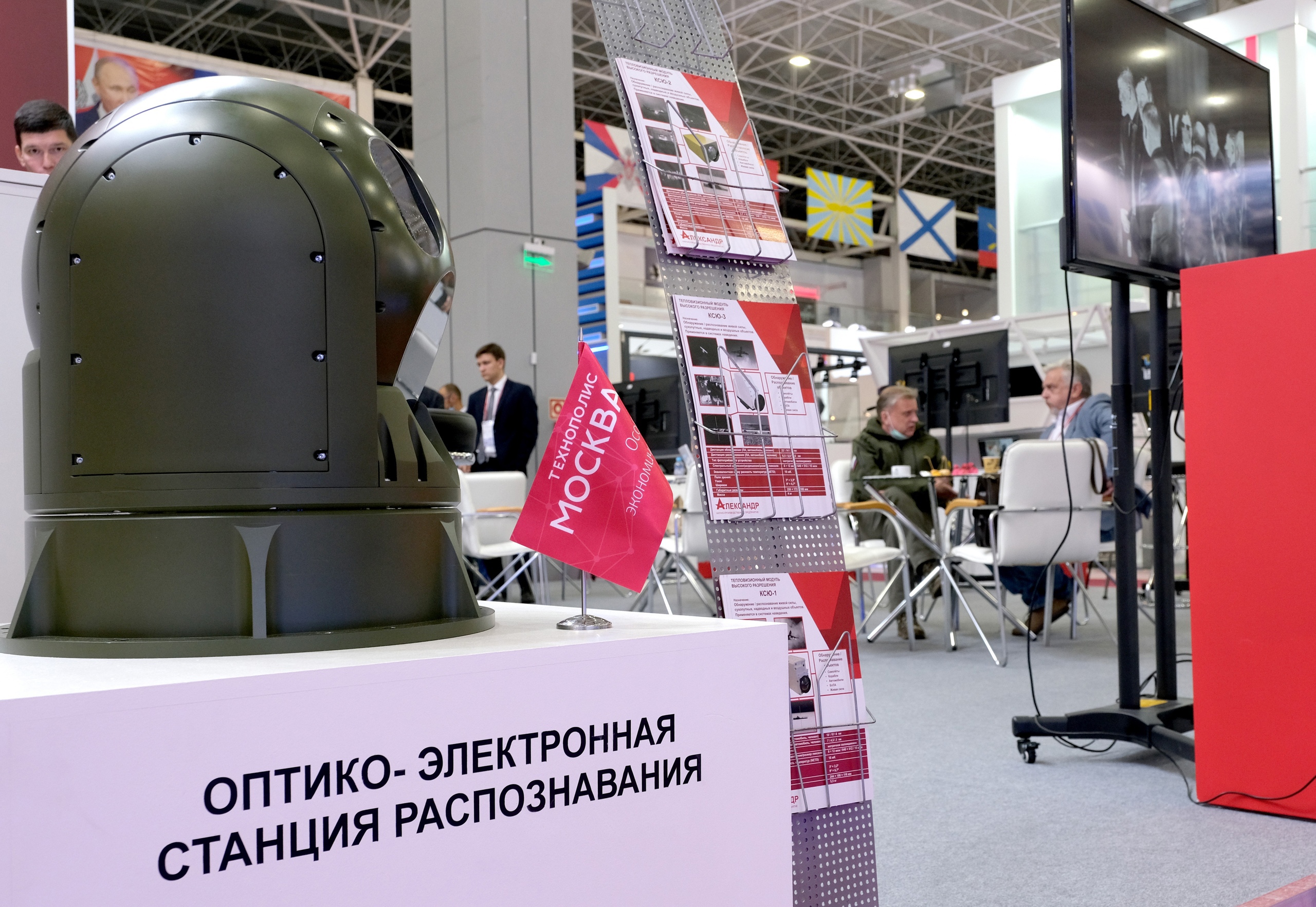

"День инноваций Министерства обороны Российской Федерации," технополис «ЭРА», г. Анапа. Фото и скрины отсюда, отсюда и отсюда. Еще пара ссылок про это мероприятие - раз, два. И большой фоторепортаж с маленькими фото - здесь.

Это что-то новое ? ВОМЗ, стабилизированный прицел-дальномер многоканальный (СПДМ).
https://i.imgur.com/WHgoPAfh.jpg
https://i.imgur.com/sNtYh8Ih.jpg

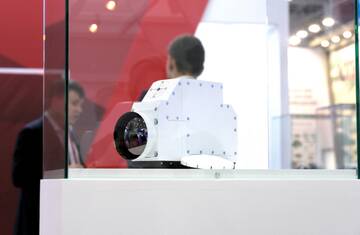

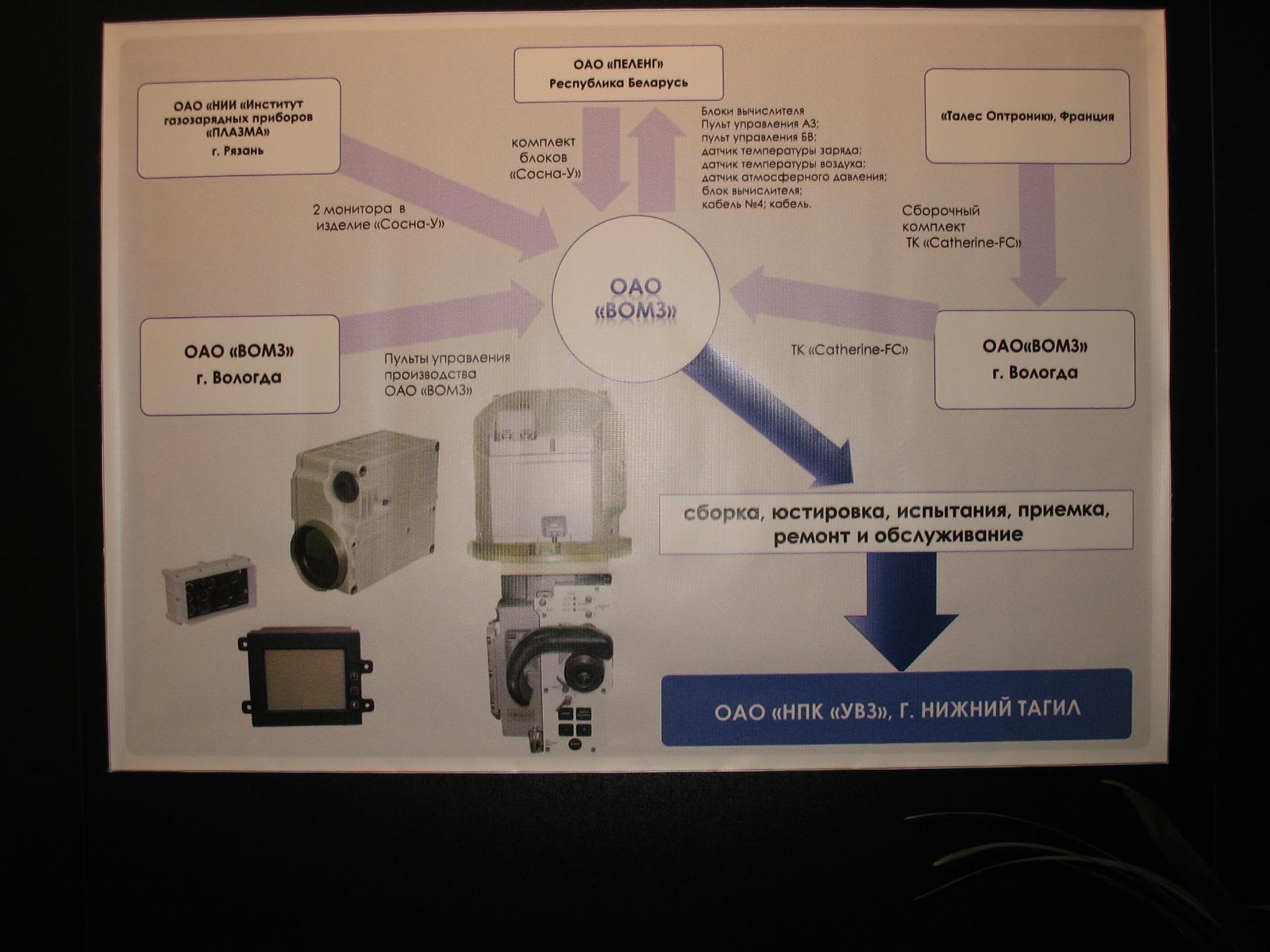

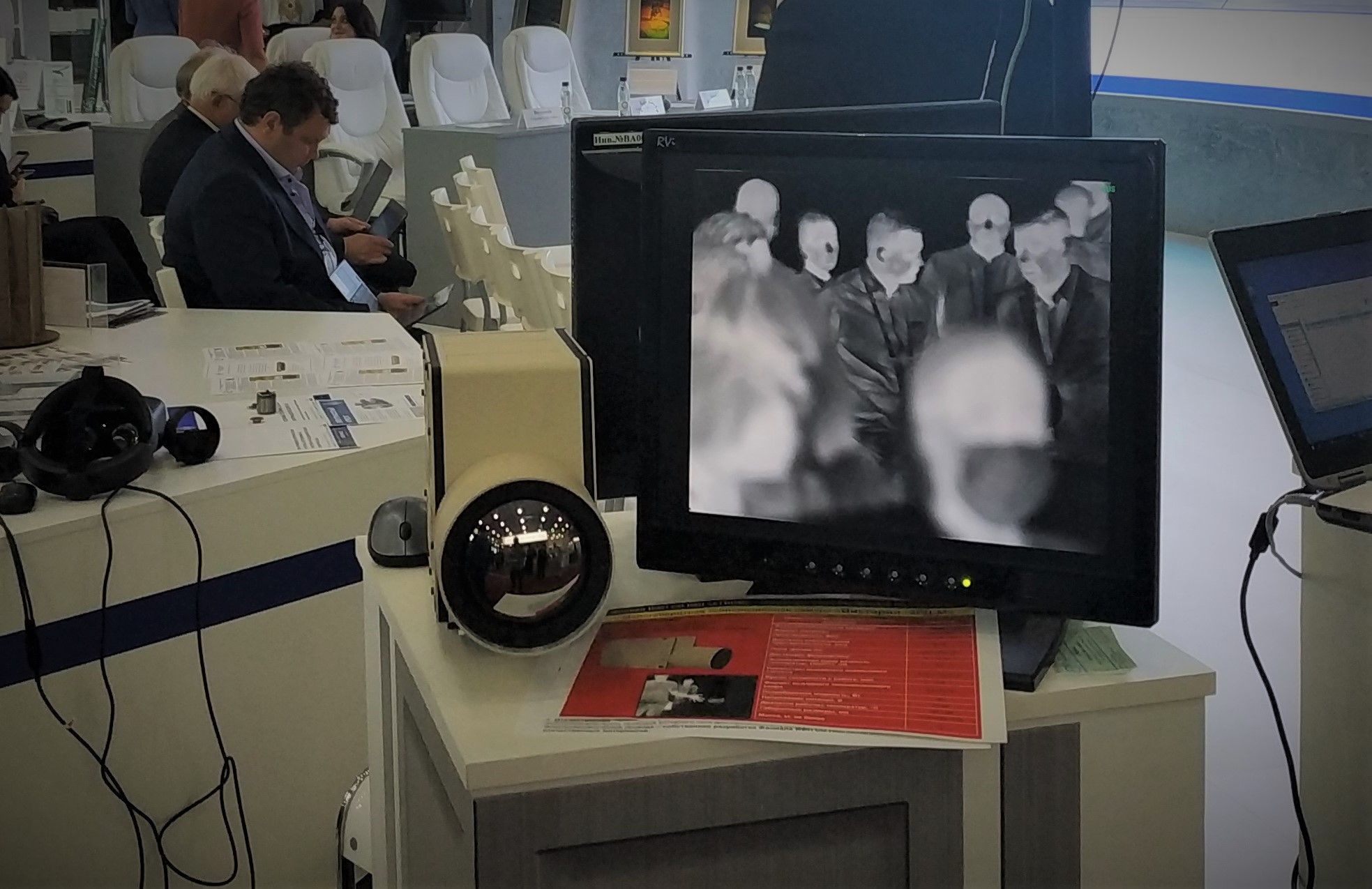

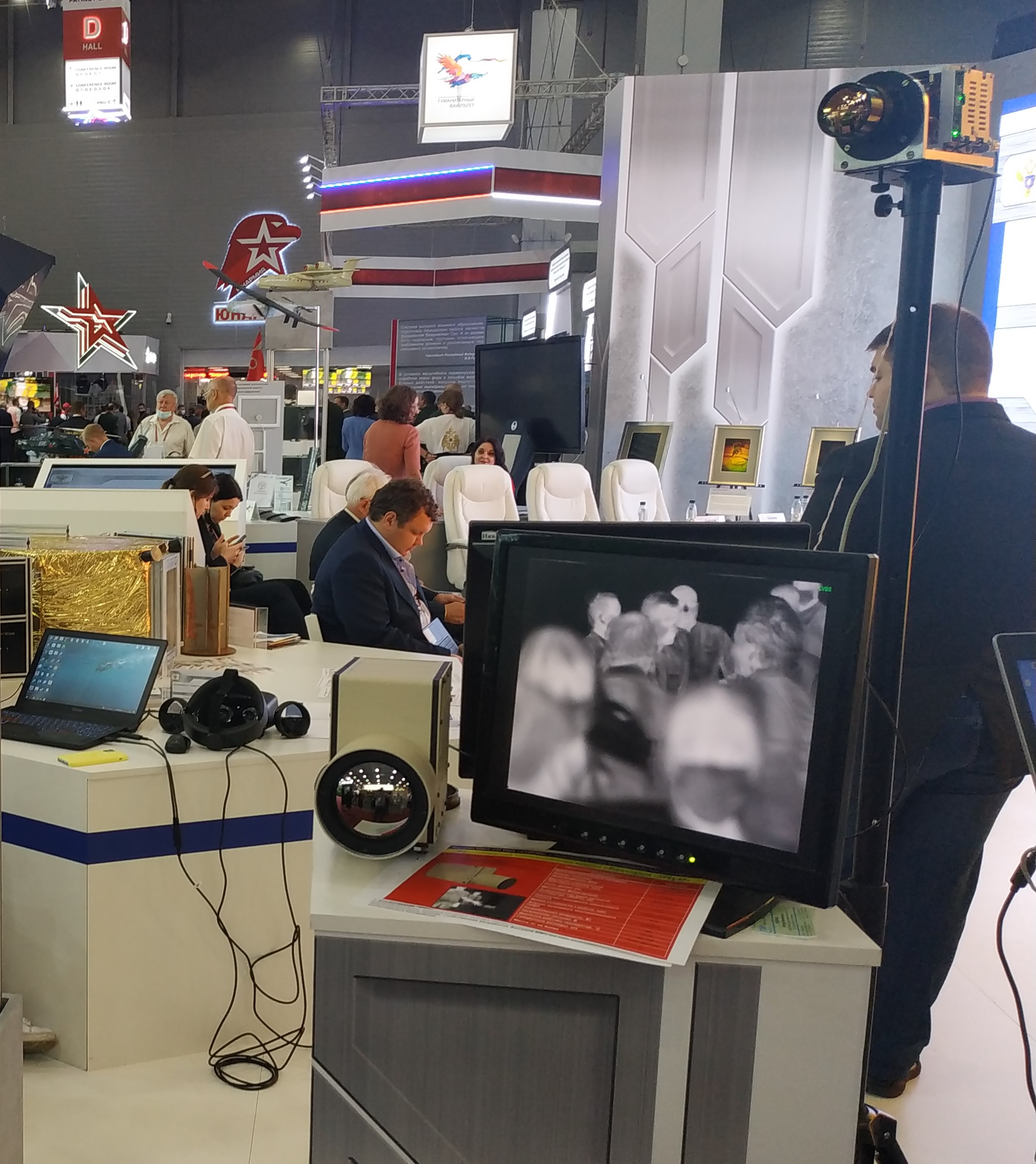

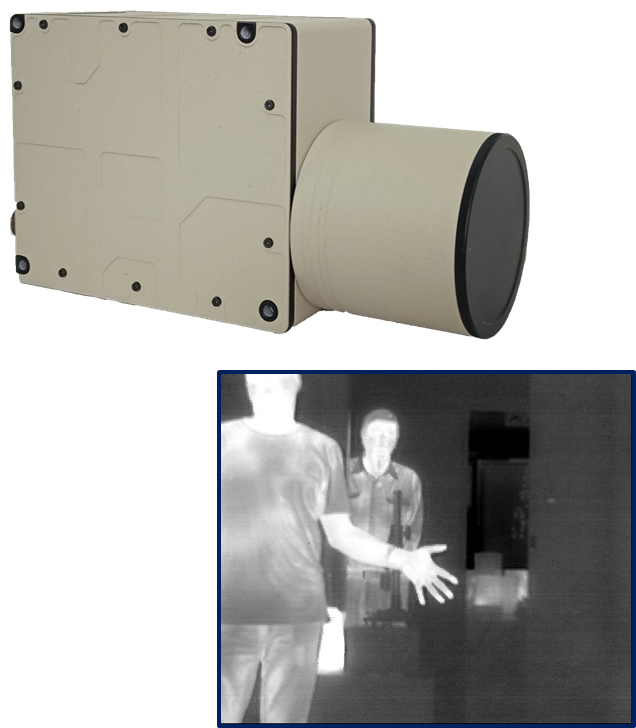

CATHERINE-FC или "копия" от НПП Александр ? Обозвана "Тепловизионная прицельная система высокого разрешения".
https://i.imgur.com/iGIWEpch.jpg

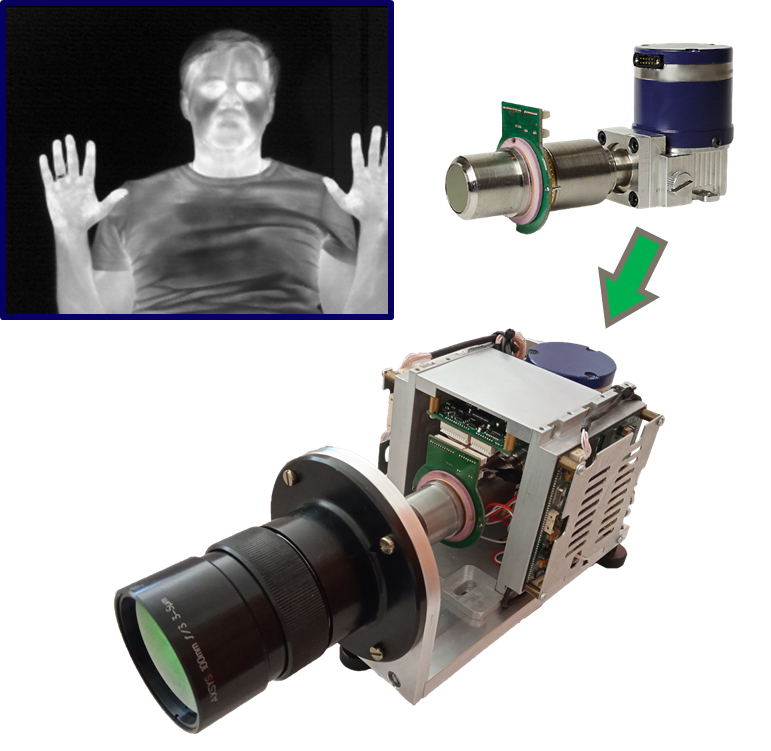

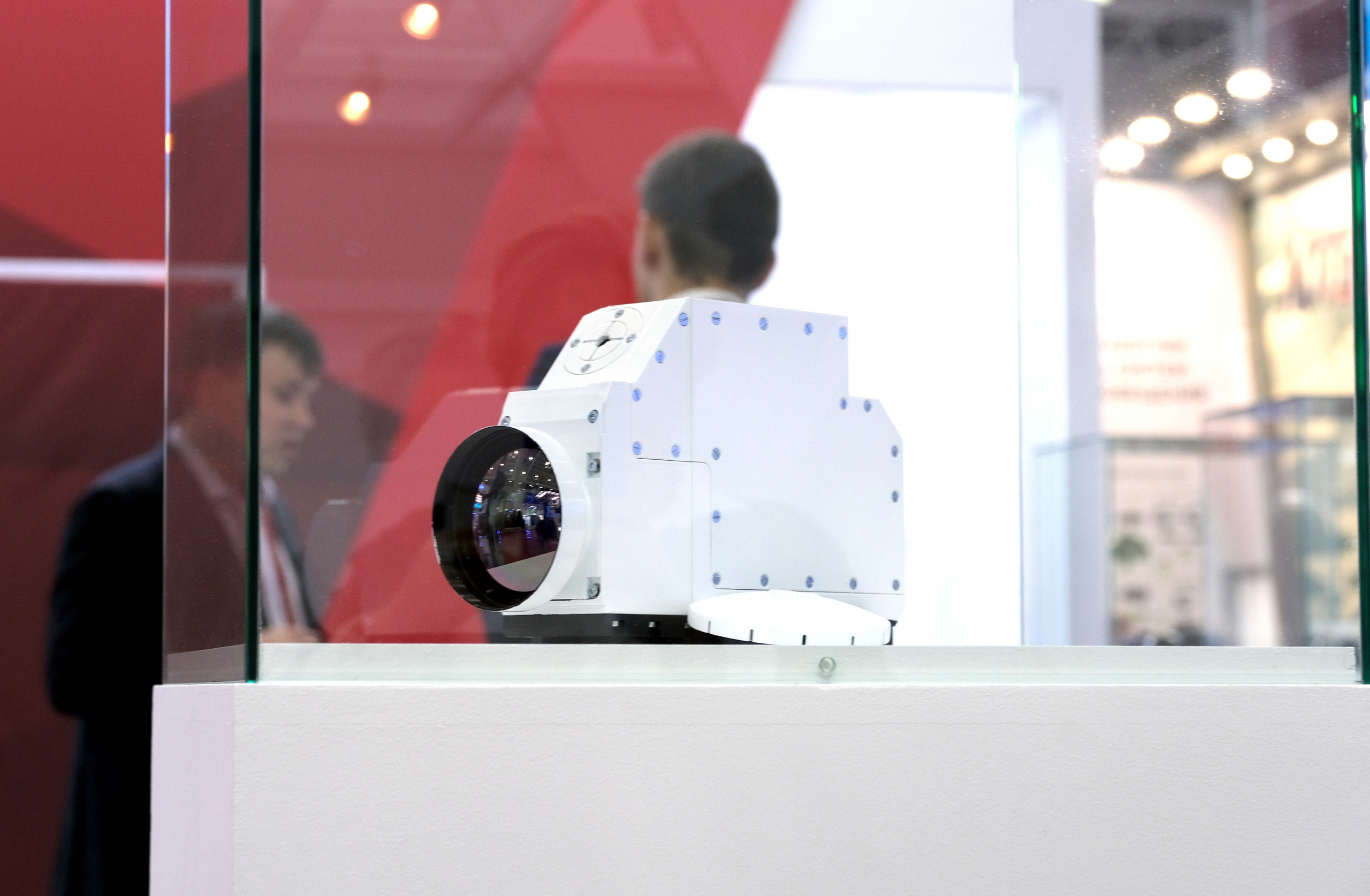

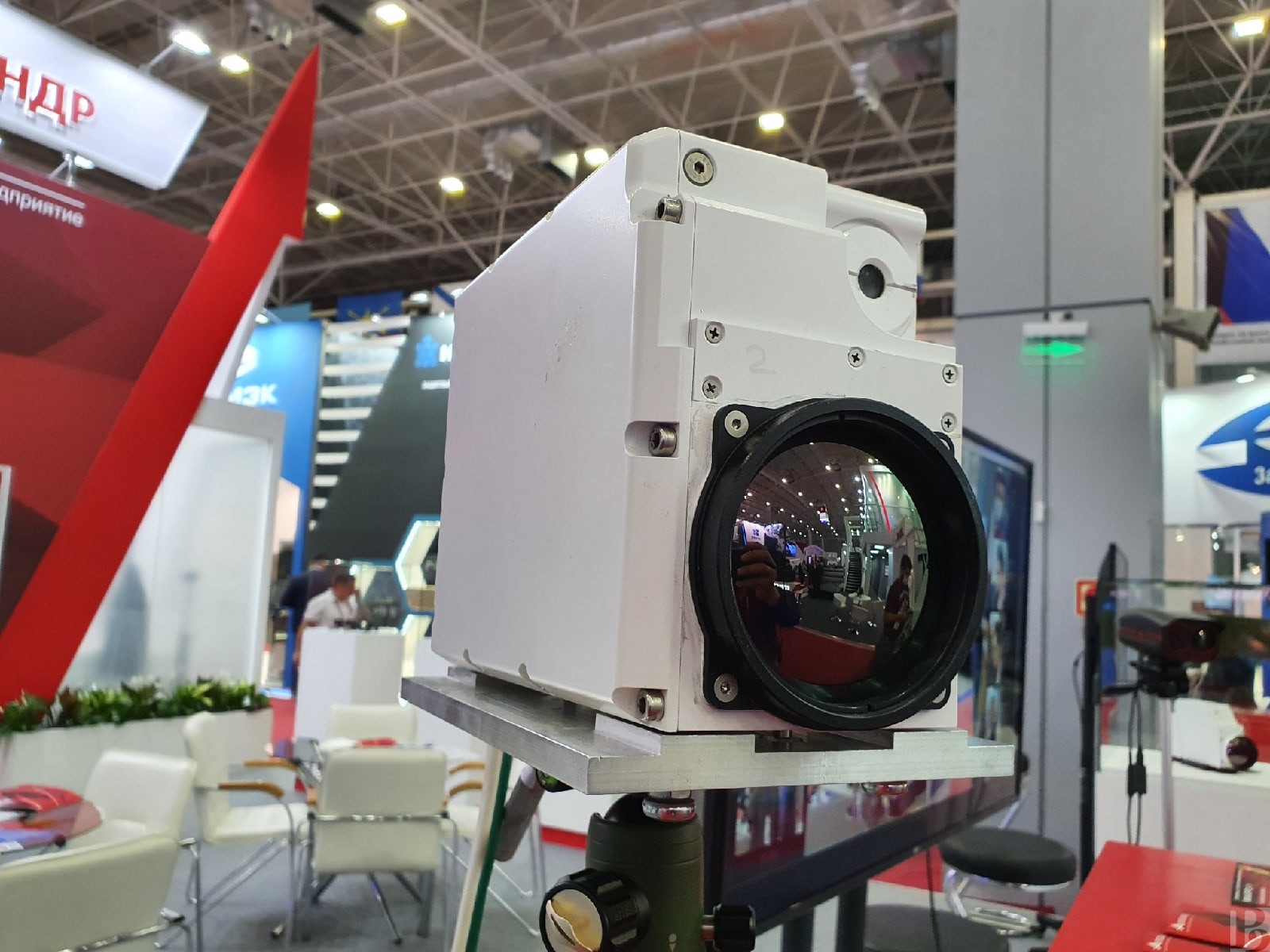

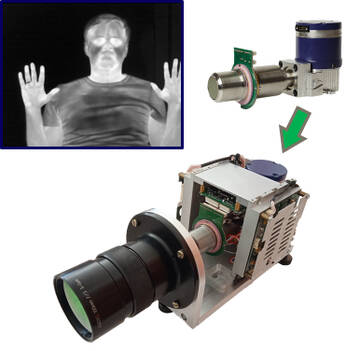

Камера от НПП Александр

https://i.imgur.com/sAZKevch.jpg

Цифровая система управления огнем СУО БМП "Витязь".
https://i.imgur.com/smr9iXLh.jpg
https://i.imgur.com/sYxWYyWh.jpg

Отредактировано tankoff (2021-04-13 22:48:43)

819

TПН-4 MбT (для Т-84):

820

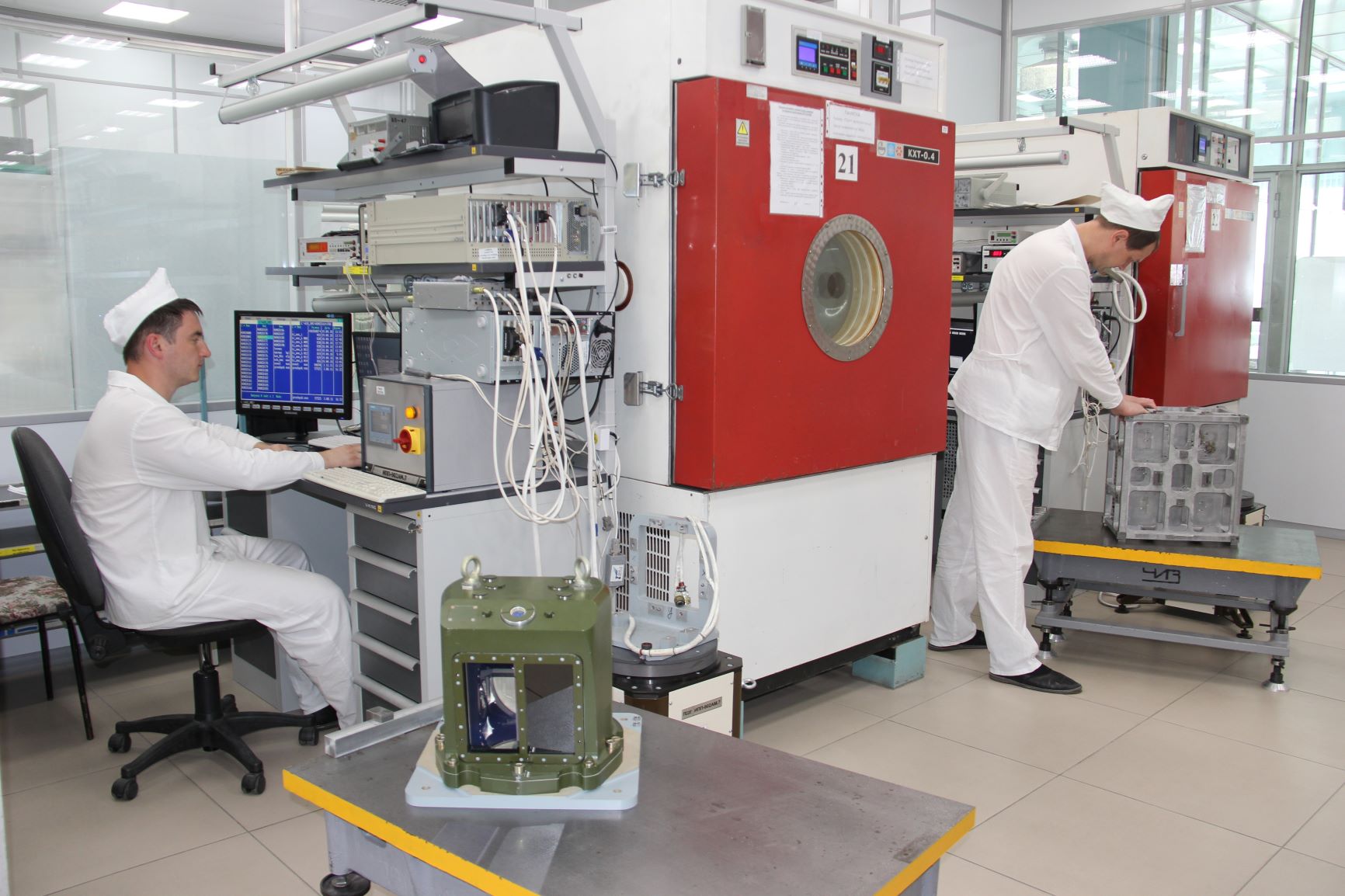

Газета "Объектив" от РОМЗ за 2019 год
Можно сказать, что выпуск полностью посвящен освоению ТКН-4ГА-03. Заказ на 2019 - 60 прицелов, на 2020 - 70. Немного, но с другой стороны - они только начали. Из интересного: работа совместно с НПО Прибор (ну тут понятно, 30мм снаряды) и НПО Базальт (а вот у них что, гранаты для АГС?) Также интересно, что за 5 потребителей помимо Арзамаса? Ну и еще интересно, а че там с КДУ.

821

Штепсель написал(а):

НПО Базальт (а вот у них что, гранаты для АГС?)

Дык речь о различных приборах, для Базальта прицелы подойдут и не только.

Штепсель написал(а):

Также интересно, что за 5 потребителей помимо Арзамаса? Ну и еще интересно, а че там с КДУ.

БТРЗ и другие производители БТВТ куда можно прицел с той же башней и ли другой поставить, н-п Муромтепловоз и Камаз.
Занят что о независимой стаблизации говориться в обших чертах, в ТТХ указана только вертикальная, но периодически мелкает чут ли не вся.

822

Blitz. написал(а):

Штепсель написал(а):

    НПО Базальт (а вот у них что, гранаты для АГС?)

Дык речь о различных приборах, для Базальта прицелы подойдут и не только.

А ну да, че-то я воспринял так, будто это все про ткн4) Хотя были же публикации, что на очереди создание кду для агс

Blitz. написал(а):

Штепсель написал(а):

    Также интересно, что за 5 потребителей помимо Арзамаса? Ну и еще интересно, а че там с КДУ.

БТРЗ и другие производители БТВТ куда можно прицел с той же башней и ли другой поставить, н-п Муромтепловоз и Камаз.
Занят что о независимой стаблизации говориться в обших чертах, в ТТХ указана только вертикальная, но периодически мелкает чут ли не вся.

У гурхана вроде назывались Нижний Новгород, Арзамас и Муром.
А что даст горизонтальная стабилизация прибору, который намертво прибит к боевому модулю? Да и потом, вроде горизонталка реализована в самом модуле, а уже через это, получается, и в самом прицеле, или я не так что-то понимаю?
Хотя, может она там как лазерный дальномер до этого: вроде и не всегда упоминается, но стоит (например, можно найти подробное описание того, как его туда вставили). Или та же КДУ, Описание на сайте РОМЗ нам ненавязчиво намекает, что она там есть, но тоже прямо не указана. Кстати, а не делает ли возможным такой прицел сделать дпу для танков с тпв и лд в составе ПНК-4?

823

Штепсель написал(а):

А что даст горизонтальная стабилизация прибору, который намертво прибит к боевому модулю?

Аналогично другим прицелас с горизонтальной независимой стаблизацией-большая точность работы.

Штепсель написал(а):

Хотя, может она там как лазерный дальномер

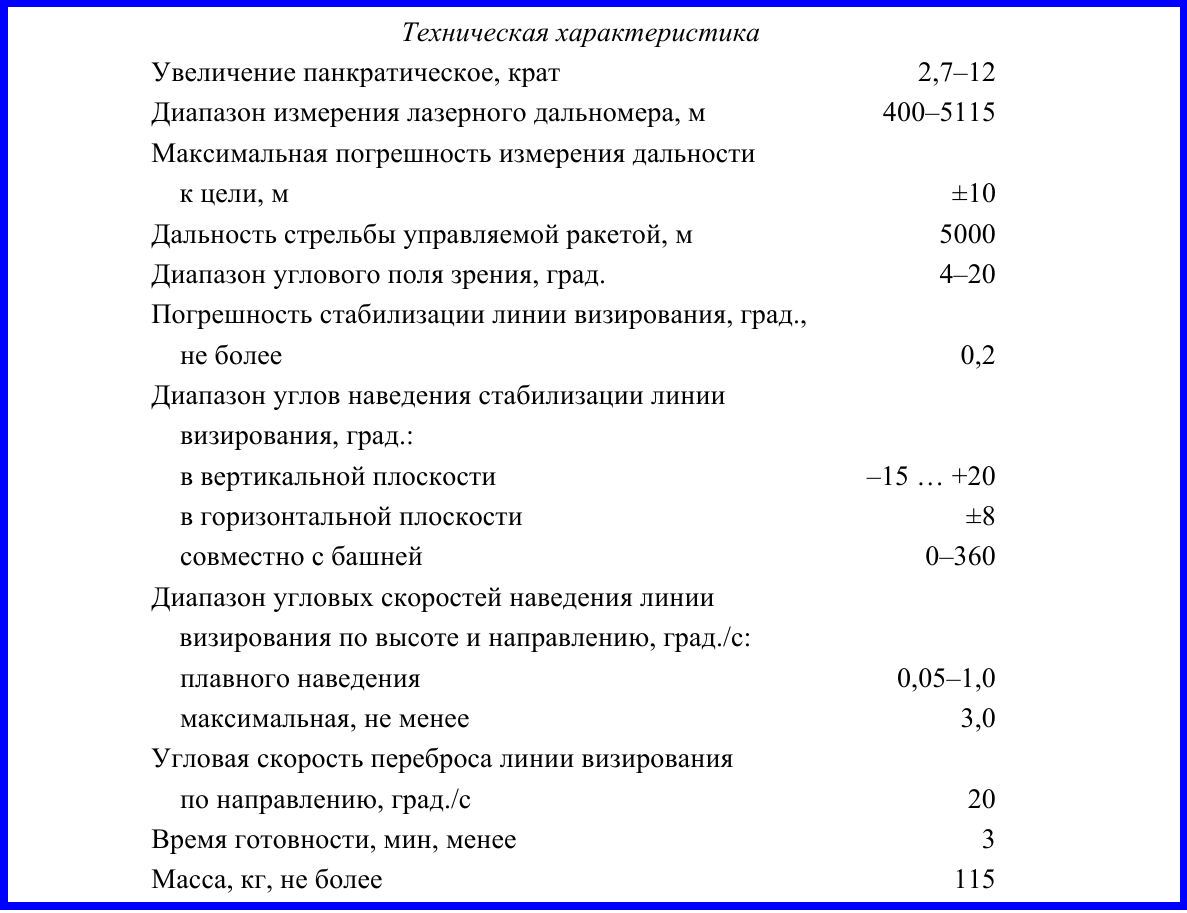

В ТТХ прибора всегда упоминаеться
https://forumupload.ru/uploads/000a/e3/16/369/805600.jpg

Штепсель написал(а):

Кстати, а не делает ли возможным такой прицел сделать дпу для танков с тпв и лд в составе ПНК-4?

Агат-МДТ ж.

824

Blitz. написал(а):

Штепсель написал(а):

    Хотя, может она там как лазерный дальномер

В ТТХ прибора всегда упоминаеться

Отнюдь, по ссылке на РОМЗ ЛД не указан. Они вообще, где-то указывают, а где-то нет. Так и КДУ. Кстати, был же еще 03М, он случаем не тот ли, удешевленный на 2 млн за штуку?

Blitz. написал(а):

Штепсель написал(а):

    Кстати, а не делает ли возможным такой прицел сделать дпу для танков с тпв и лд в составе ПНК-4?

Агат-МДТ ж.

О как, все уже есть. Ндаа, похоже не судьба Б3 хотя бы эрзацем панорамы обзавестись.

Отредактировано Штепсель (2021-06-03 23:24:16)

825

Штепсель написал(а):

Отнюдь, по ссылке на РОМЗ ЛД не указан.

Проспект с выствки точнее данных с сайта РОМЗ, которые гуляют и противоречат сами себе.

826

Blitz. написал(а):

Штепсель написал(а):

    Отнюдь, по ссылке на РОМЗ ЛД не указан.

Проспект с выствки точнее данных с сайта РОМЗ, которые гуляют и противоречат сами себе.

Да не больно-то и противоречат, скорее акценты смещаются.

827

Штепсель написал(а):

Да не больно-то и противоречат, скорее акценты смещаются.

Не договариют о давно светившихся на выставках прицелах, пишут одно, в другом месте другое. Может индекс остаёться при смене комплектации изделия, на сайте устаревшая информация в таком случае.

828

Blitz. написал(а):

Не договариют о давно светившихся на выставках прицелах, пишут одно, в другом месте другое.

Вот-вот, одно недоговорили, зато указали другое и наоборот.

Blitz. написал(а):

Может индекс остаёться при смене комплектации изделия, на сайте устаревшая информация в таком случае.

В таком случае получается, что сведения вновь стали актуальны) Хотя в отсутствии снарядов это все не имеет значения(

Отредактировано Штепсель (2021-06-04 00:41:49)

829

Штепсель написал(а):

Вот-вот, одно недоговорили, зато указали другое и наоборот.

Потом вышел проспект, и не один-все стало на свои места. Таже заводская газета тоже указывает наличие ЛД.

Штепсель написал(а):

В таком случае получается, что сведения вновь стали актуальны)

Они давно не актуальны 8-)

830

Blitz. написал(а):

Потом вышел проспект, и не один-все стало на свои места. Таже заводская газета тоже указывает наличие ЛД.

Та ни, ЛД упоминался еше в самых ранних публикациях, до 2019.  Скорее посчитали ТПВ интереснее для публикации, а ЛД они и в 01 и в 02 уже втыкали.

Blitz. написал(а):

Они давно не актуальны

Актуальны-актуальны. Снарядов только нет, где-то попадалась инфа, что приборовцы в 2019 в этом направлении что-то ковырялись и тишина.

831

Штепсель написал(а):

Отнюдь, по ссылке на РОМЗ ЛД не указан. Они вообще, где-то указывают, а где-то нет.

Зависит от комплектации. ЛД в наше время не роскошь, поэтому по желанию заказчикам могут установить или не устанавливать.

832

Здравствуйте ув.сообщество.
Известно, что на танке Т-72Б в качестве прибора наблюдения командира использовался ТКН-3.
Для поворота прицела использовалась мускульная сила командира, поворачивающего ком.башенку, где был смонтирован прибор.
- Как обстояли дела с поворотом ПНК у Т-64Б (там, вроде как, стоял тот же ТКН-3)?
- Тот же вопрос по Т-80У, оснащенного более совершенным ТКН-4, а так же Т-72БУ, Т-90А.
На фото нет "рожек" как на ТКН-3.
Поворот осуществляется электроприводами?

833

Штепсель написал(а):

ЛД упоминался еше в самых ранних публикациях, до 2019.  Скорее посчитали ТПВ интереснее для публикации, а ЛД они и в 01 и в 02 уже втыкали.

Сначала был канал лазерного подрыва, как и сейчас на сайте, потом с некоторого момента стал фигурировать ЛД.

Штепсель написал(а):

Актуальны-актуальны.

Актуально что в проспектах идет и последних новостях, остальное уже все 8-)

Peacemaker написал(а):

Поворот осуществляется электроприводами?

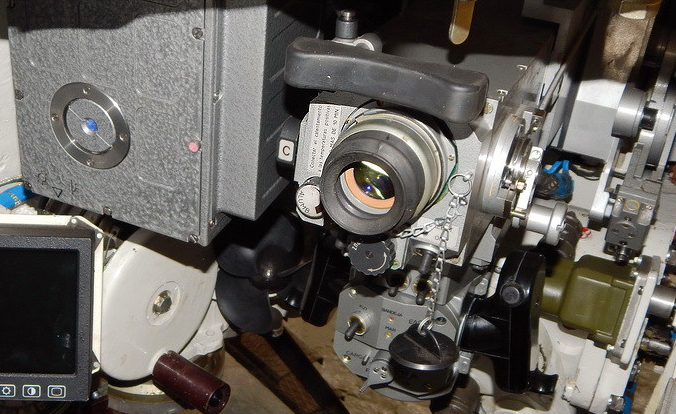

На Т-64А/Б с ЗПУ и Т-80У так, с помощью рукояток на первом (левая крутиться вокруг оси-управление по горизонтали, правая отвечает за вертикальное наведение), и кнюпеля аналогичном Агату с ЗПУ на втором.
https://forumupload.ru/uploads/000a/e3/16/369/640763.jpg
https://forumupload.ru/uploads/000a/e3/16/369/874942.jpg

Отредактировано Blitz. (2021-06-04 23:07:33)

834

Del.

Отредактировано Blitz. (2021-06-04 23:07:25)

835

Blitz. написал(а):

Сначала был канал лазерного подрыва, как и сейчас на сайте, потом с некоторого момента стал фигурировать ЛД.

Актуально что в проспектах идет и последних новостях, остальное уже все

На Т-64А/Б с ЗПУ и Т-80У так, с помощью рукояток на первом (левая крутиться вокруг оси-управление по горизонтали, правая отвечает за вертикальное наведение), и кнюпеля аналогичном Агату с ЗПУ на втором.

Отредактировано Blitz. (Сегодня 23:07:33)

Благодарю!

836

Blitz. написал(а):

Штепсель написал(а):

    ЛД упоминался еше в самых ранних публикациях, до 2019.  Скорее посчитали ТПВ интереснее для публикации, а ЛД они и в 01 и в 02 уже втыкали.

Сначала был канал лазерного подрыва, как и сейчас на сайте, потом с некоторого момента стал фигурировать ЛД.

ЛД применительно к 03 еще в публикациях 2014-2015 года попадается, с описанием как оно туда поставлено.

Blitz. написал(а):

Штепсель написал(а):

    Актуальны-актуальны.

Актуально что в проспектах идет и последних новостях, остальное уже все 8-)

Ну и ладно, главное, чтоб на БТР с той же начинкой, что и в проспекте, стояло. Хотя учитывая, что демонстрировался некий вариант 03М, есть подозрения, что КДУ там отсутствует

POLIGON написал(а):

Штепсель написал(а):

    Отнюдь, по ссылке на РОМЗ ЛД не указан. Они вообще, где-то указывают, а где-то нет.

Зависит от комплектации. ЛД в наше время не роскошь, поэтому по желанию заказчикам могут установить или не устанавливать.

Может и не роскошь, но с ним гораздо лучше, чем без)

Отредактировано Штепсель (2021-06-05 14:49:12)

837

Штепсель написал(а):

Хотя учитывая, что демонстрировался некий вариант 03М, есть подозрения, что КДУ там отсутствует

Вполне вероятно.

838

Peacemaker написал(а):

- Как обстояли дела с поворотом ПНК у Т-64Б (там, вроде как, стоял тот же ТКН-3)?

ПНК - это прицельно-наблюдательный комплекс. В него входит система дубль, которой у Т-64Б нет. Поэтому на Т-64Б ПНК не ставили. Там стоит ТКН-3В (вроде бы) с приводом для поворота в ГП.

Peacemaker написал(а):

Тот же вопрос по Т-80У, оснащенного более совершенным ТКН-4

У Т-90У, а также Т-90 обр. 91-го года стоит ПНК-4С в состав которого входит ТКН-4С. Имеет привод поворота комбашни, а также систему дубль. У Т-90А более современная система. ПНК-4С стал - ТО1-КО4, а ТКН-4С стал - ПН-5, но суть не поменялась.

Peacemaker написал(а):

Т-72БУ

У Т-72БУ ничего не поменялось относительно прочих танков Т-72А/Б/БА/Б3.

Peacemaker написал(а):

осуществляется электроприводами

Одним приводом, который вращает башенку, а вместе с ней и ТКН с пулеметом ) Или по старинке мускульной силой в ручном режиме )

839

1А40-2М в одном из российских НИИ. Для СПРУТа

https://sun9-61.userapi.com/impg/SpbaivGZ48pQKdKAEJW7uSmcRzXcwSC7Uq9XRA/oy8RtY1otIw.jpg?size=461x817&quality=96&sign=458cab61ba258cddfe0cd17712373fdb&type=album

840

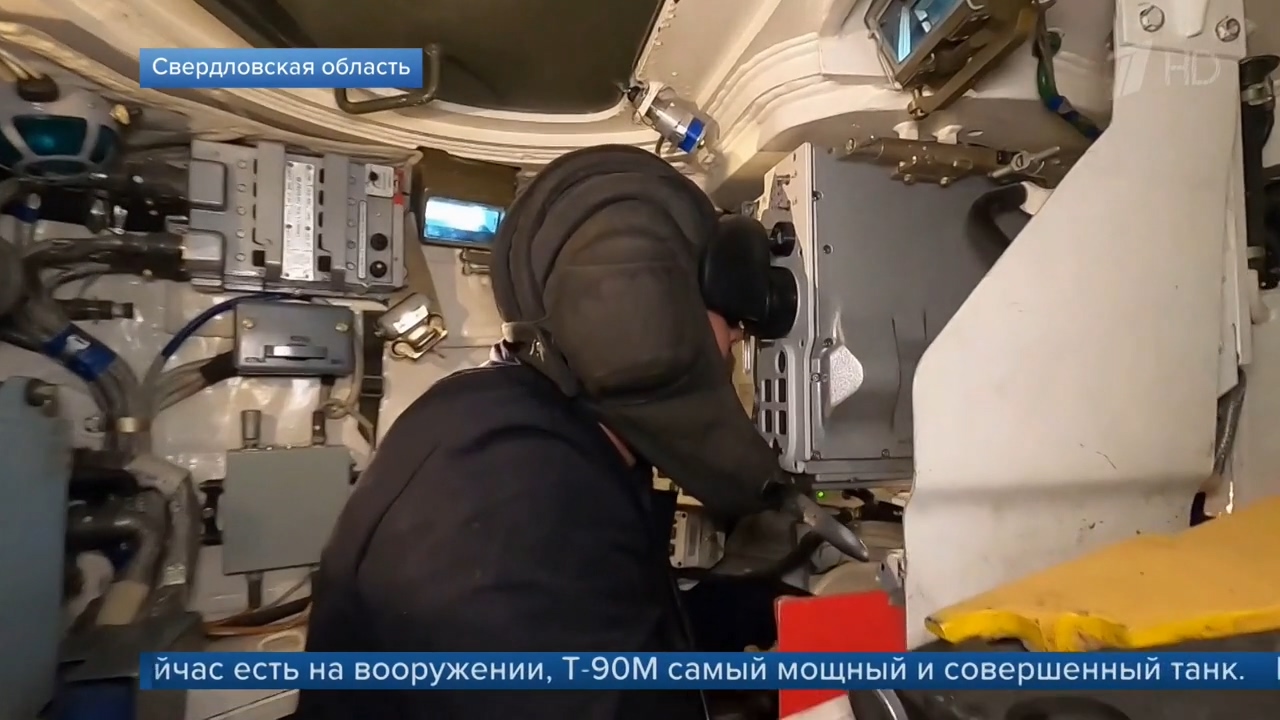

ПНМ-Т на Т-90МС

https://youtu.be/dVXvz0RL2i8?t=1330
https://forumupload.ru/uploads/000a/e3/16/5156/t683293.png
https://forumupload.ru/uploads/000a/e3/16/5156/t887690.png
https://forumupload.ru/uploads/000a/e3/16/5156/t232176.png
