Минно-тральные корабли а так же мины, тралы и т.д.

Сообщений 931 страница 947 из 947

931

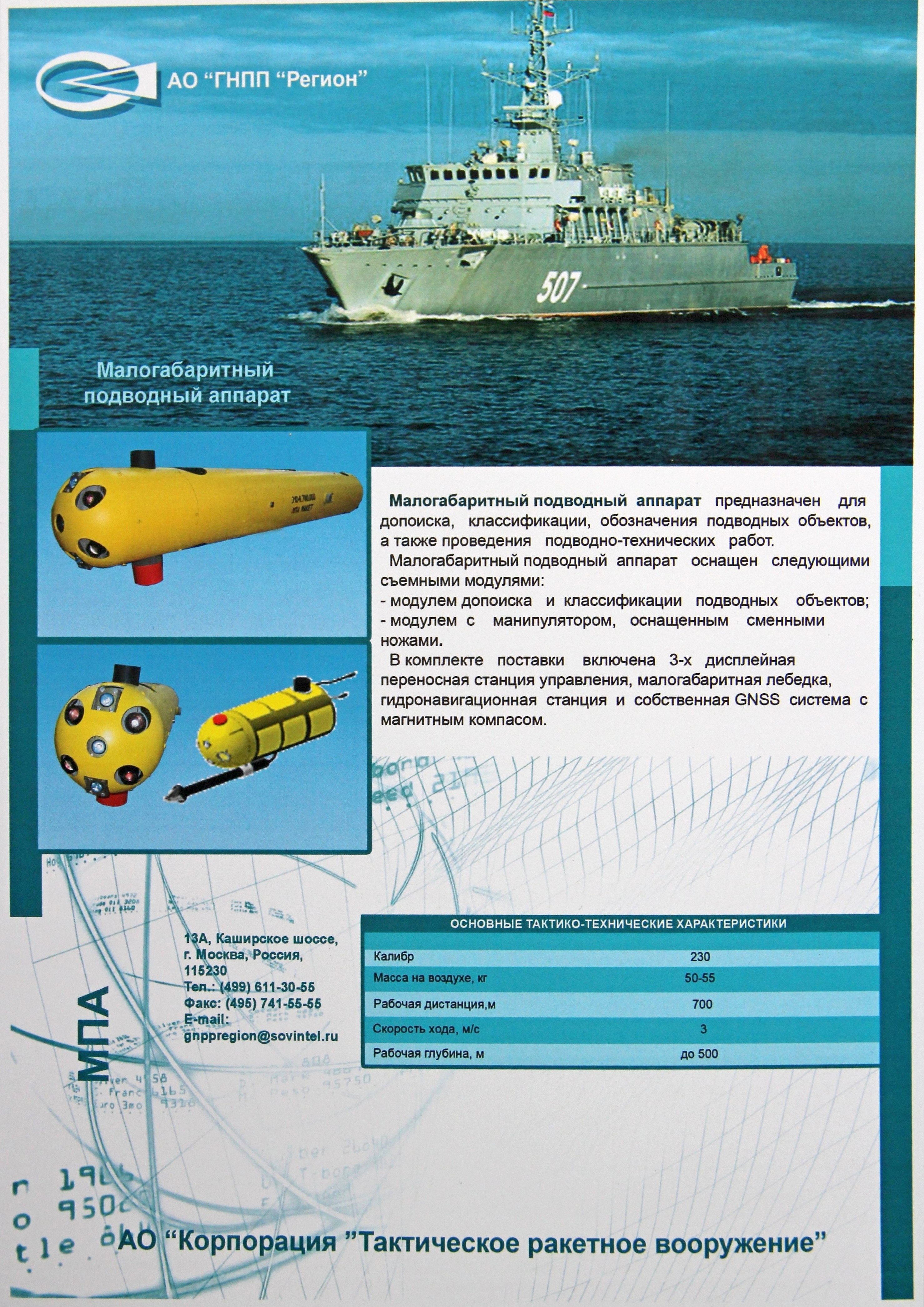

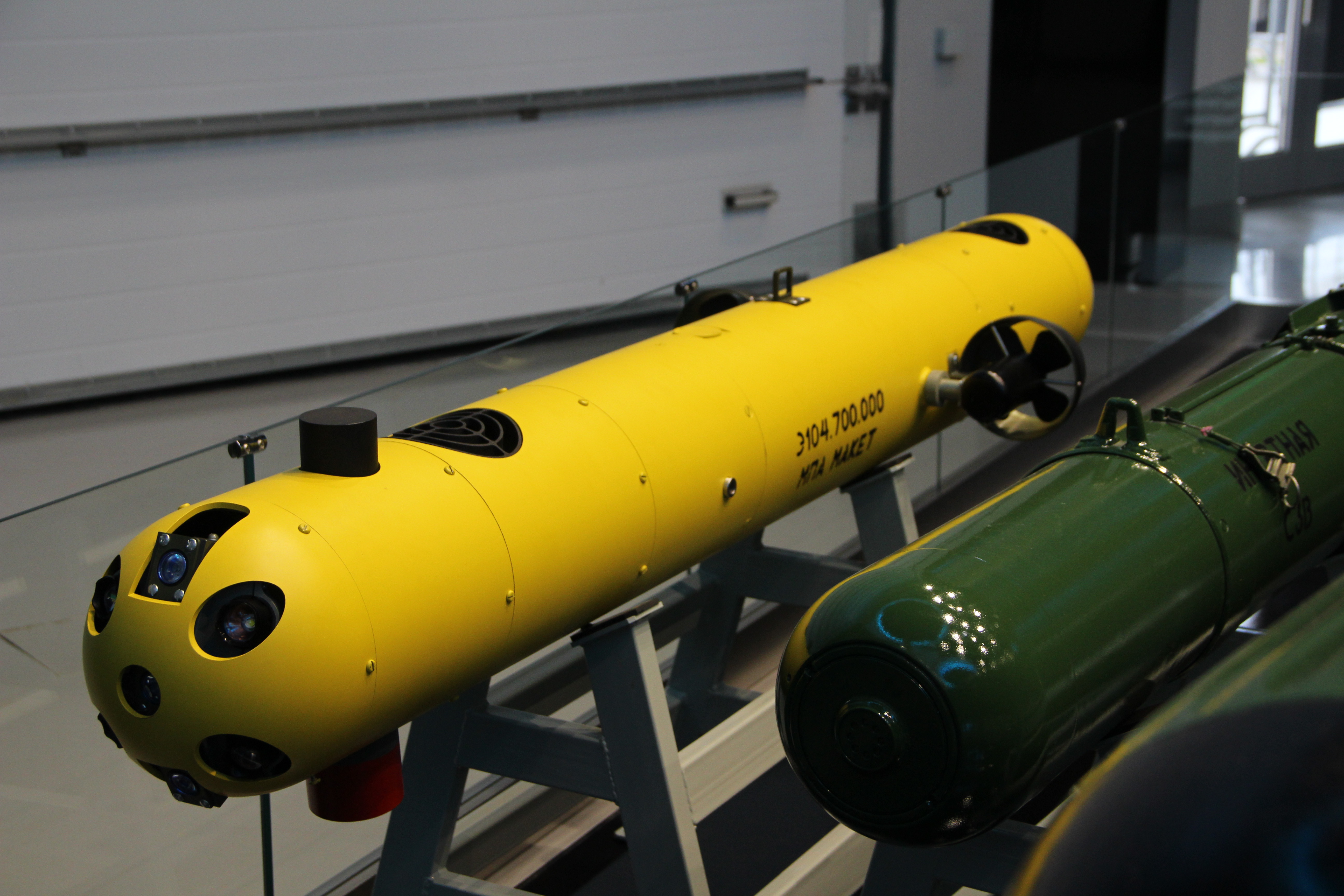

https://forumupload.ru/uploads/000a/e3/16/233/t541851.jpg
https://forumupload.ru/uploads/000a/e3/16/233/t265224.jpg

932

фото GOGS  с АБ:
СПА Антонова
https://2020.f.a0z.ru/09/05-9015877-spa-ivana-antonova.jpg
антоновский Инспектор в Новороссе дек 2019
https://2020.f.a0z.ru/09/05-9015865-bek-inspektor-ivana-antonova-2019.jpg
он же Севаст август 2020
https://2020.f.a0z.ru/09/05-9015821-dsc-6674.jpg
емельяновский Инспектор Кронштадт июль 2020
https://2020.f.a0z.ru/09/05-9015741-inspektor-v.-emelyanova-iyul-2020-zakhod.jpg
https://2020.f.a0z.ru/09/05-9015737-inspektor-v.-emelyanova-iyul-2020-vykhod.jpg

933

SeaFox: маленький морской лис-убийца

https://topwar.ru/175049-seafox-malenki … bijca.html

Противоминная «тридцатьчетвёрка»: подводный аппарат РАР-104. Уроки и вывод

https://topwar.ru/174451-protivominnaja … yvody.html

934

масштабы тимберовки БТЩ пр.1265Э во Вьетнаме  o.O
https://ic.pics.livejournal.com/afirsov/14754672/1070013/1070013_original.jpg
https://ic.pics.livejournal.com/afirsov/14754672/1070176/1070176_original.jpg
https://ic.pics.livejournal.com/afirsov/14754672/1070438/1070438_original.jpg
https://ic.pics.livejournal.com/afirsov/14754672/1069727/1069727_original.jpg
https://afirsov.livejournal.com/628702.html

935

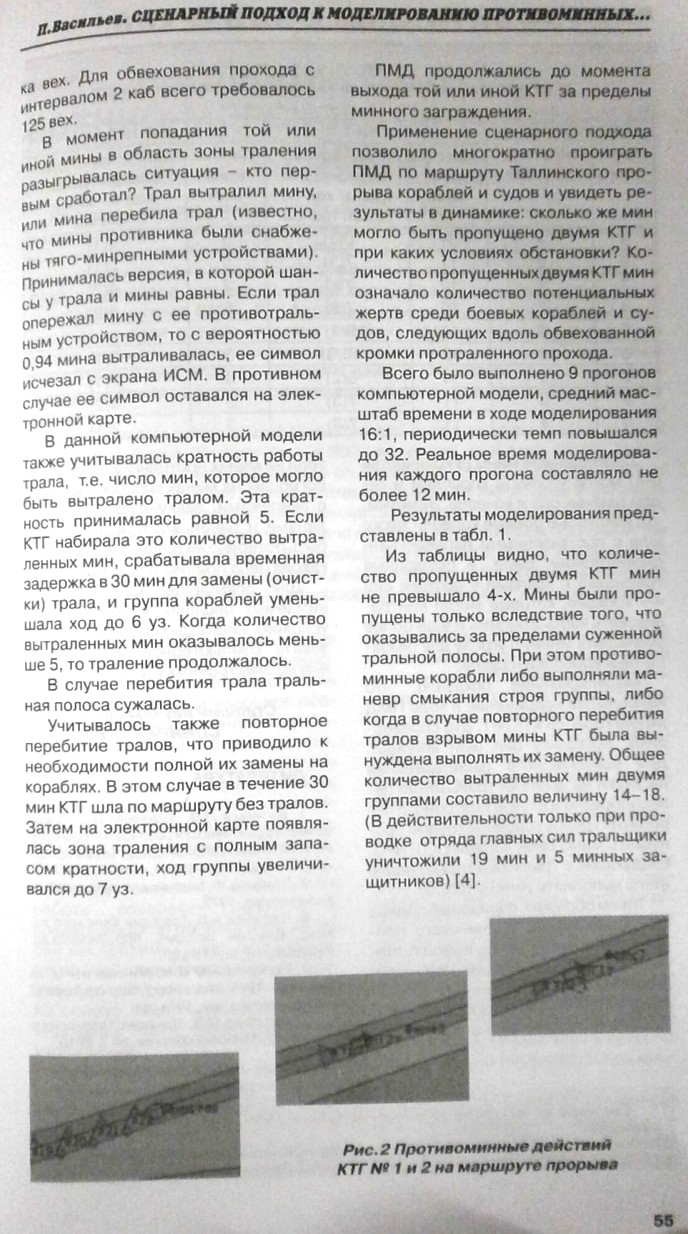

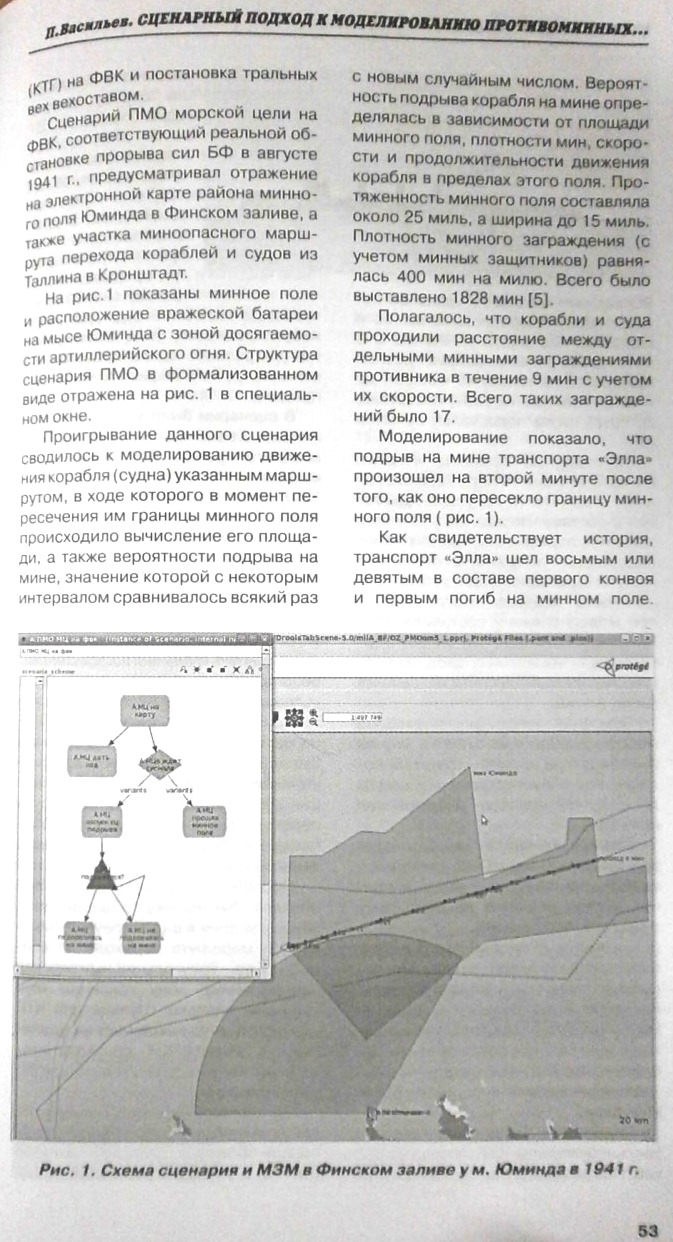

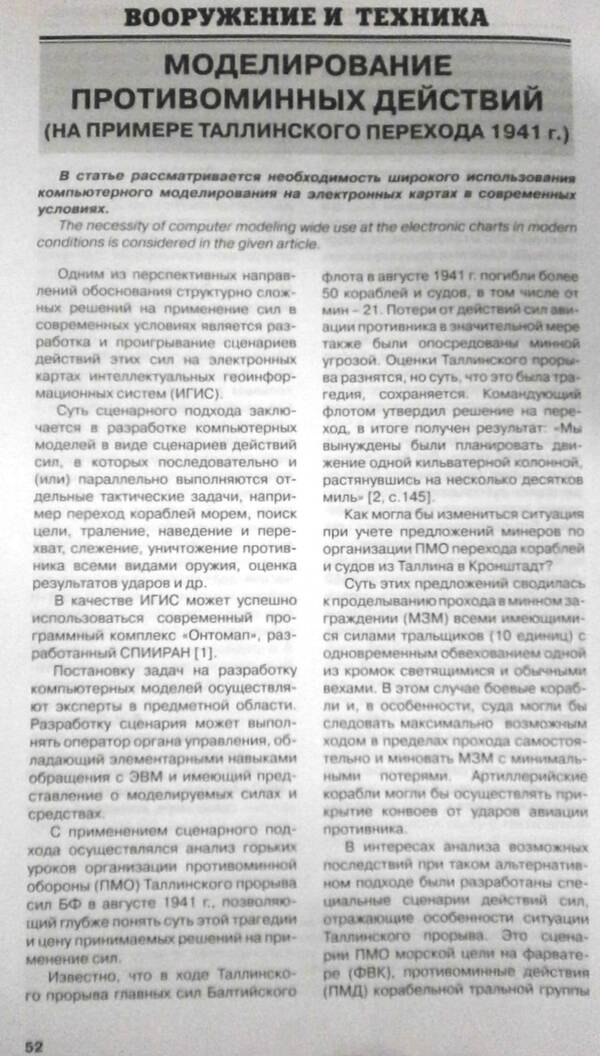

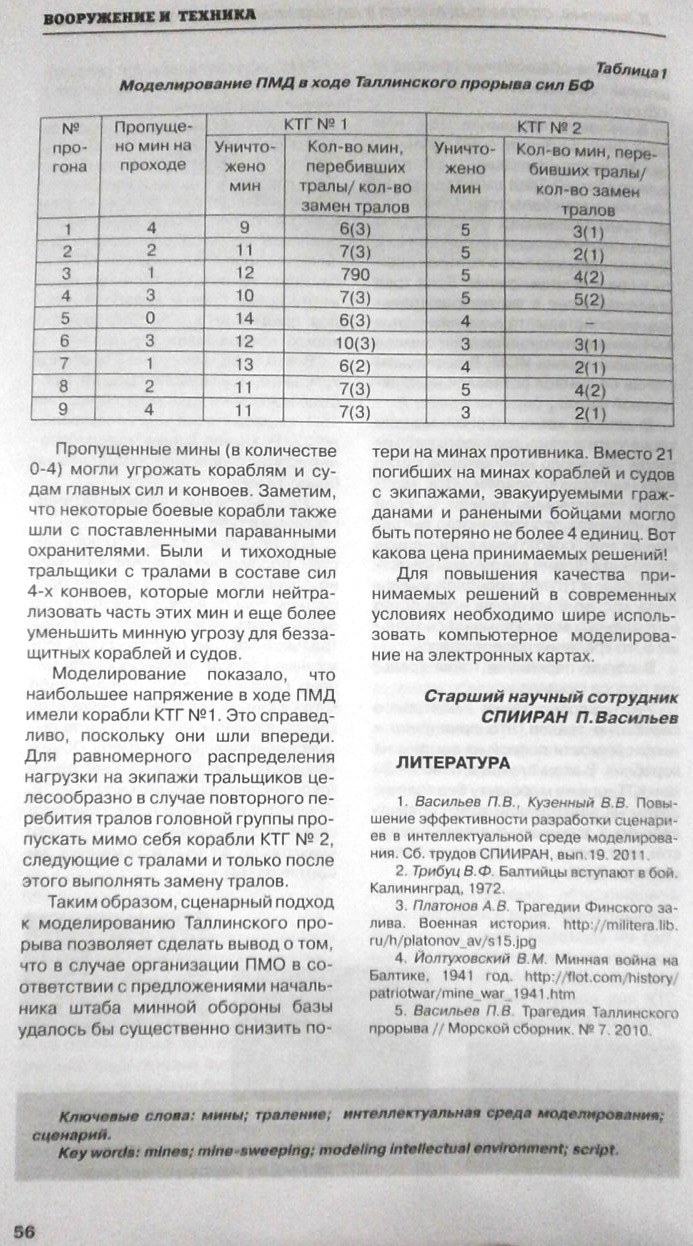

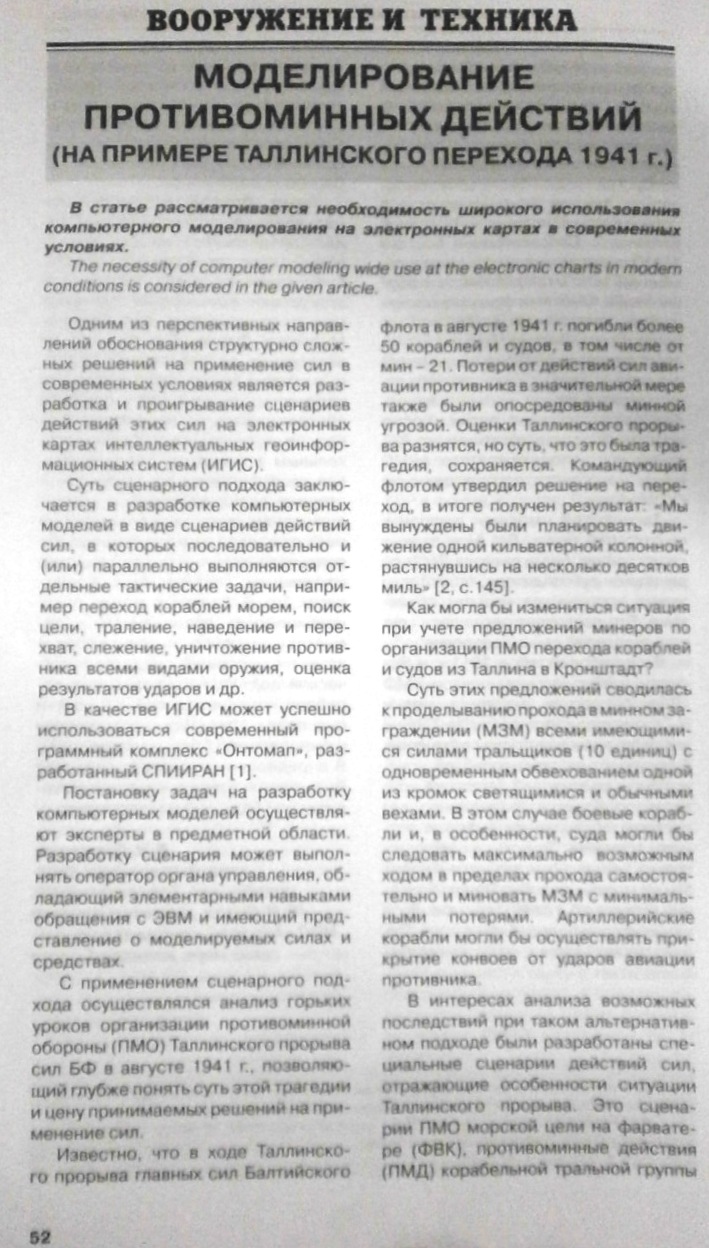

https://forumupload.ru/uploads/000a/e3/16/233/t414210.jpg
https://forumupload.ru/uploads/000a/e3/16/233/t706871.jpg

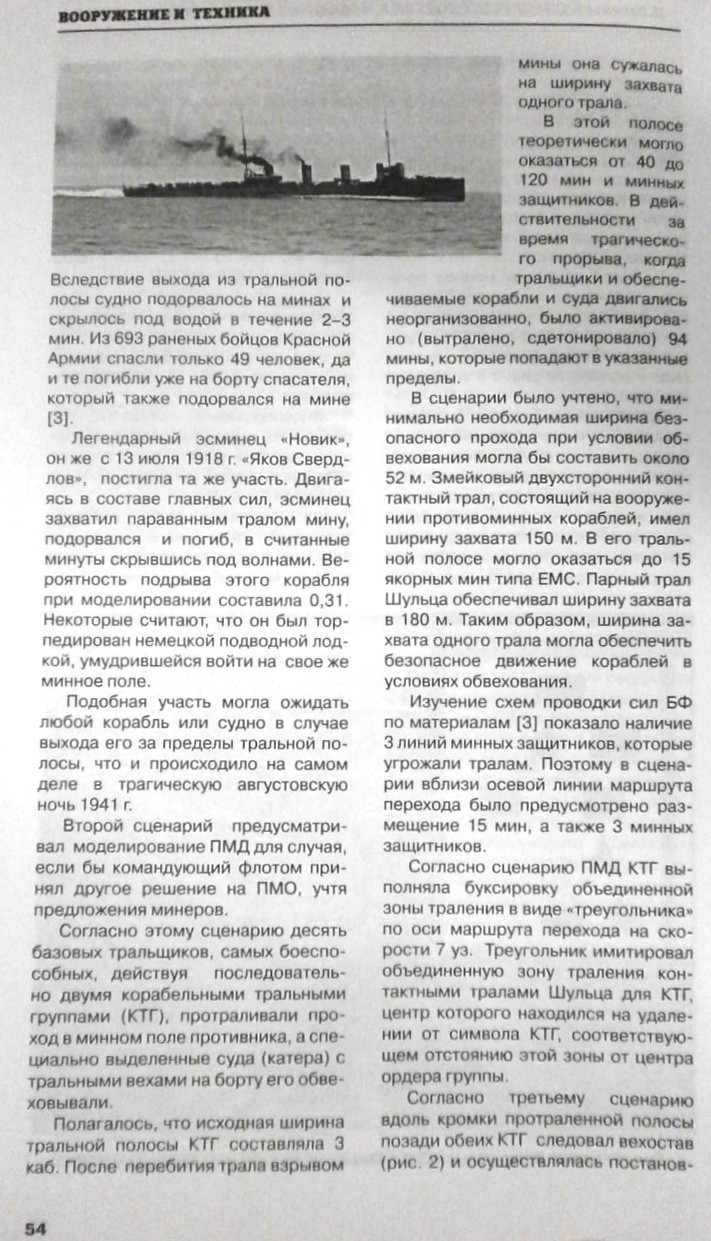

https://forumupload.ru/uploads/000a/e3/16/233/t797084.jpg
https://forumupload.ru/uploads/000a/e3/16/233/t680408.jpg
https://forumupload.ru/uploads/000a/e3/16/233/t128228.jpg

936

Японский надводный робот разработки Japan Marine United вышел на испытания. Как сообщает Naval News, его разместят на фрегате нового поколения класса «Могами». Аппарат будет работать в паре с подводным роботом OZZ-5 и обезвреживать мины.

Надводный робот разработки Japan Marine United, который недавно вышел на испытания, тоже разместят на фрегатах нового поколения. Он будет работать вместе с OZZ-5. Надводный робот будет получать данные с сонара OZZ-5 в режиме реального времени и ретранслировать их фрегату. В случае обнаружения мин он сможет брать на себя операции по их обезвреживанию .

https://nplus1.ru/news/2021/08/31/usv

937

ВМС США завершили первоначальные эксплуатационные испытания беспилотной противоминной системы UISS, которая состоит из надводного робота и аппаратуры для поиска и уничтожения мин. Они проходили у берегов Калифорнии на борту боевого корабля прибрежной зоны «Манчестер».
робот создан на базе автономного катера CUSV американской компании Textron. Он работает до 20 часов, а дальность его действия по радиоканалу — 140 километров, в системе UISS робот  получил  генераторы магнитного поля и акустических колебаний.
ВМС США объявили о завершении первоначальных эксплуатационных испытаний UISS 23 августа. Они проходили на борту боевого корабля прибрежной зоны «Манчестер» у берегов Калифорнии в мае и июне. Предполагается, что UISS достигнет начальной операционной готовности в конце сентября.

https://cdn.nplus1.ru/images/2021/08/25/f021d10c14f33644c7e87537fa4314d5.jpg
https://nplus1.ru/news/2021/08/25/uiss

938

Система быстрой минной установки впервые демонстрируется публике во время тренировки боевой готовности, для СМИ, на Тайване, в рамках Праздника весны.
https://forumupload.ru/uploads/000a/e3/16/3338/533019.jpg
https://forumupload.ru/uploads/000a/e3/16/3338/682067.jpg
https://forumupload.ru/uploads/000a/e3/16/3338/203240.jpg
https://forumupload.ru/uploads/000a/e3/16/3338/748529.jpg
https://forumupload.ru/uploads/000a/e3/16/3338/92591.jpg
https://twitter.com/stoa1984/status/1479808891143827456

939

Еlbit Systems press release

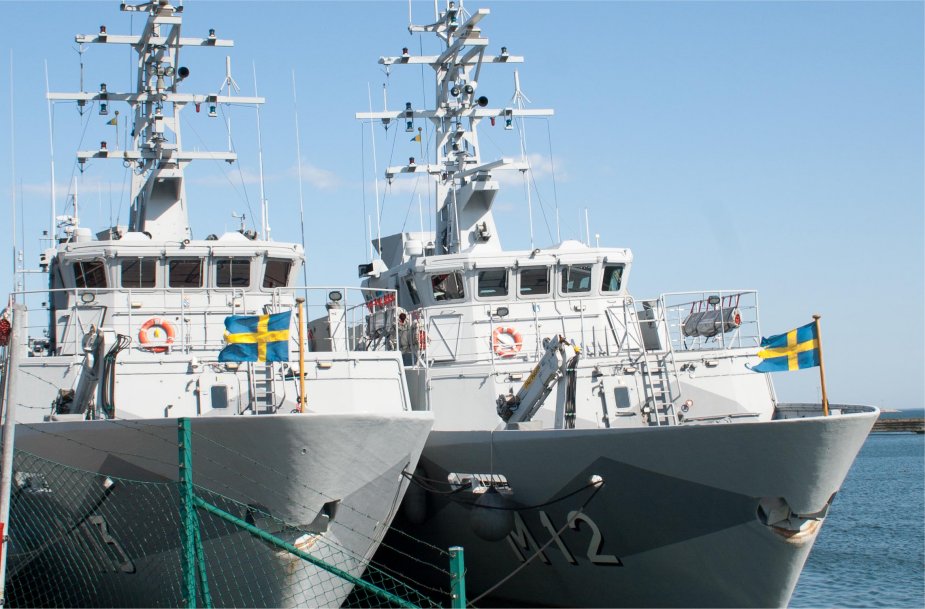

Elbit Systems announced today (Jan. 13) that following a competitive tender process, its Swedish subsidiary, Elbit Systems Sweden was awarded a contract from the Swedish Defence Material Administration (“FMV”) to supply the Albatross Combat Management Systems (CMS) for the Royal Swedish Navy. The contract that is in an amount that is not material to the company, will be performed over a period of 34 months. Израильтяне выиграли небольшой для Elbit тендер в Швеции по оснащению противоминных сил ВМС Швеции системой боевого управления Albatross (CMS)

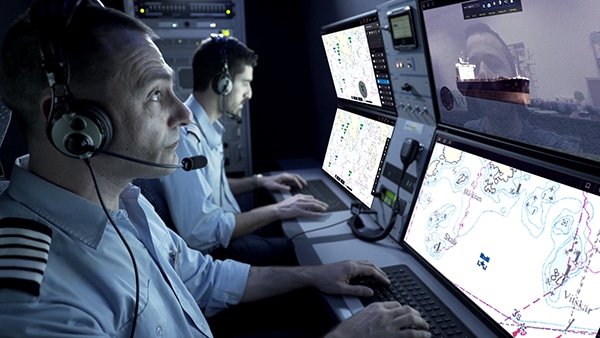

https://forumupload.ru/uploads/000a/e3/16/2637/t470234.jpg
https://forumupload.ru/uploads/000a/e3/16/2637/t504922.jpg

940

противоминная угроза есть, и вполне реальная.
У нас как-то очень быстро забыли уроки минной войны в Никарагуа (где ЦРУ для этого вообще завело «частную команду» с «частным заводиком» и самодельными минами), Красного моря (минирование судоходных путей в середине 80-х гг. «неизвестно кем») и ряда других.
Главная проблема – в нежелании (и, видимо, неспособности) ВМФ объективно видеть реальные угрозы и готовиться к ним должным образом.
О каком эффективном ПМО в дальней зоне (например, в районе того же Порт-Судана) может быть речь, если у нас де-факто просто отсутствует сколько-нибудь эффективное обеспечение наших морских стратегических сил (МСЯС). На десять стратегических подводных ракетоносцев (в составе Северного и Тихоокеанского флотов) мы имеем один относительно современный (хоть и с устаревшей концепцией) ПМК с единственным противоминным подводным аппаратом (причем «до первой мины с «умным» взрывателем»).
В этих условиях заморские базы (повторю – крайне полезные при адекватной военно-технической политике) становятся фактором чрезвычайно опасного политического и военного риска.

https://topwar.ru/191189-chto-by-port-s … -bazy.html

941

продолжение

О «Грачатах», «Марлинах» и старых тральщиках

https://topwar.ru/uploads/posts/2022-02/thumbs/grmarltsch-0.jpg
https://topwar.ru/192074-o-grachatah-ma … hikah.html

Особо подчеркну – в последующие годы «Маевка» не была единственным вариантом модернизации тральщиков, были и другие варианты, однако говорить о них публично нецелесообразно. Однако все они были сознательно сорваны.

942

Минно-торпедный противолодочный комплекс МТПК-1
https://allmines.net/e107_media/364aa377b5/images/2022-06/MTPK1_2_1500.jpg
https://allmines.net/media/img/0x0/2022-06/MTPK1_DK.jpg
https://allmines.net/catalog/russia/mines/mtpk_1/

943

Управлению по проектированию и испытанию минно-трального оружия ВМС Германии Sperrversuchskommando (S.V.K.) 1931-1945
https://allmines.net/catalog/ger/nii/SVK/

944

Самотранспортирующиеся донные мины МДС и СМДМ
https://allmines.net/media/img/0x0/2022-05/_.jpeg.jpg
https://allmines.net/catalog/russia/mines/mds/

945

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
От ПМТ-1 до МТПК-2
Думаю, будет полезным объединить в одной ветке историю создания и развития Минно-торпедных комплексов – ПМТ-1, МТПК-1, МТПК-2 и далее ОКР Унификация. Также интересно проследить развитие мин-торпед, от идеи Бекаури до ОКР Унификация, сравнить параметры и посмотреть фотографии образцов.
https://forum.allmines.net/viewtopic.ph … 04dc7ec841

946

Первую в мире корабельную мину-ракету (КРМ) разработал Борис Константинович Лямин. В этой работе я участия не принимал.
Путь к реактивным минам был проложен. Мы начали разрабатывать первую авиационную мину-ракету РМ-1.
Главным конструктором был Л.П. Матвеев, заместителем по аппаратуре И.А. Комаров.
В 1960 году была изготовлена первая серийная партия РМ-1. Мина флоту понравилась.
Тогда же была открыта теме по разработке мины ПМР-1 (по заявке Л.П. Матвеева и И.А. Комарова), являющаяся развитием РМ-1.
Поиск цели должен был осуществляться вращением корпуса с акустической аппаратурой.
В 1963 году вышел приказ о назначении меня главным конструктором по разработке мины ПМР-2, в которой вращение корпуса, для определения направления на цель, по моему предложению было заменено акустическим крестом.
ПМР-2 должна была иметь характеристики по зоне поражения цели в четыре раза больше, чем делал Матвеев Л.П.
В это время закрыли тему «Звездочет», часть сотрудников перешла работать ко мне.
В 1971 году на госиспытаниях мы потеряли ракету.
Написали всякие бумаги, но машина уже была запущена, и министр судостроительной промышленности Б.Е. Бутома подписал приказ о моем снятии (16.08.71г.).
Для проведения стрельбы в Гагру приехал О.З. Сулханянц, назначенный вместо меня главным конструктором, а я уехал в Ленинград.
Хожу на работу и слышу, что А.М. Борушко вызывает то одного, то другого. Через две недели он вызвал меня. После двух часов разговора он сказал: «Я прошу съездить в Гагру и закончить испытания.». Телеграмму о завершении испытаний подписывали заказчик Б.В. Тутурин, О.З. Сулханянц и я.
Около года я был ведущим инженером, и документы для первой серийной партии подписывал Сулханянц.
В 1972 году началась разработка учебного изделия и меня снова назначили главным конструктором.
В 1975 году вышло Постановление Правительства о принятии учебной мины ПМР-2У на снабжение ВМФ.
В 1976 году вышло Постановление о разработке мины «Лангуст-Щука».
Тема образовалась от слияния двух тем – «Лангуста» и «Щуки», только выданное ТЗ было существенно ужесточено. Заказчик написал ТЗ, по которому все характеристики мины должны быть практически как у ПМР-2, плюс универсальность по носителям.
Год принятия «Лангуст-Щуки» 1990. Было изготовлено всего две опытные партии.
Кто знал, что в 1990 году все в стране рухнет и сейчас, чтобы возобновить изготовление, начать серийное производство. Нужно провести большую работу по замене всей электроники, поиску новых серийных заводов.
Параллельно с «Лангуст-Щукой» в 1979 году была открыта тема «Мангуст» -модернизация ПМР-2 по увеличению глубины постановки мины.
В 1987 году была открыта тема по второй модернизации ПМР-2 – «Мажары». Это изменение системы целеуказания (СЦ). Это дало возможность использовать мину против обесшумленных ПЛ.
В 1993 – 1996 гг. была проведена работа по продлению срока службы ПМР-2.
В 1996 г. Группа разработчиков ПМР-2 стала лауреатами премии Правительства РФ.
Я ездил докладывать о нашей работе в Москву. Хорошо помню волнение перед докладом, но он прошел хорошо.
Мне кажется – главное значение имело то, что мы провели две модернизации и продлили срок службы.
...
В 1994 году нам разрешили выставить на Военно-морском салоне в Арабских Эмиратах модель нашей мины-ракеты ПМР-2. Мина произвела фурор.
Американцы купили четыре мины (как они сказали, для музея). Я не знаю, смогли ли они воспроизвести нашу мину.
Китайцы купили где-то две мины. Я также не знаю, смогли ли они воспроизвести изделие.

https://allmines.net/e107_media/364aa377b5/images/2021-01/_1.jpg
https://allmines.net/catalog/russia/nii/wolfson/

947

Морская мина в габаритах ФАБ-250/500
Сообщение admin » 26 апр 2020, 03:31

В теме про "деструкторы" (мины-бомбы ВМС США) Олег (minzavod) упомянул свой диплом "Авиационная Противодесантная Донная Мина-Бомба в габаритах ФАБ 500, ФАБ 250, снаряженная модульным малогабаритным взрывателем"...

По-моему, в конце 1990-х была принята на вооружение мина-бомба МБ. Есть статья в Военном параде 2005-03:

БОЛЬШИЕ ВОЗМОЖНОСТИ МАЛЕНЬКОГО ВЗРЫВАТЕЛЯ
Военный Парад 2005-03
Иван Буслаев - генеральный директор ОАО «Завод им. Г.И. Петровского»
Юлий Школьников - директор Научно-исследовательского центра неконтактной и гидроакустической аппаратуры, главный конструктор НВ

Российскими учеными и инженерами разработана и готовится к производству морская донная мина на базе серийных авиабомб ФАБ-250/500 серии М54, которые комплектуются специальным неконтактным взрывателем, устанавливаемым в донные гнезда вместо штатного взрывателя, не изменяя габаритно-присоединительных, аэродинамических и баллистических характеристик авиационных боеприпасов.

Минное оружие с середины XIX века зарекомендовало себя как грозное боевое средство. Даже та страна, которая не имеет сильного флота, способна с его помощью серьезно затруднить действия противника вблизи своего побережья, защитить коммуникации и районы добычи минеральных, углеводородных и биоресурсов. Кроме того, активными минными постановками можно сравнительно легко нанести ощутимый урон вражеским кораблям и судоходству.
Современные мины - сложные дорогостоящие образцы военной техники. Разрабатывают и производят их немногие страны, среди которых в числе лидеров -Россия. Другие государства вынуждены мины приобретать, тратя немалые средства. Однако есть эффективный, простой и недорогой способ пополнить арсенал минного оружия.
Мина-бомба (МБ) предназначена для поражения надводных кораблей (в том числе и на воздушной подушке), десантно-высадочных средств, подводных лодок и судов в прибрежной полосе и на мелководье. Ставится с самолетов Ту-142М,-МК,-22М, -22М2, -22МЗ, МиГ-23, -27, -29К, Бе-12, Ил-38, Су-24, -24М, -27, -27К, -30М, Ан-40, вертолета Ми-8Т, а также с помощью минных тележек с надводных кораблей (судов), оборудованных рельсовыми скатами. В этом случае в НВ вместо авиационного электропускового устройства устанавливается устройство постановки с корабля (УПК), учитывающее специфику сброса МБ с кормы носителя и дальнейшего движения ее в воде.
НВ выполнен в виде моноблока, тем самым выгодно отличаясь от аналогичных устройств «классических» мин, где элементы взрывателя распределены по всему объему изделия, и может быть использован для замены старой неконтактной аппаратуры при модернизации универсальных донных мин различных образцов. Трехканальный электронный блок НВ реагирует на магнитное, сейсмоакустическое и гидродинамическое поле корабля-цели. Датчик на базе трехкомпонентного тонкопленочного преобразователя совместно с бортовым микропроцессором НВ анализирует модуль полного вектора магнитного поля объекта поражения, выявляя его «тонкую» структуру. Для длительной работы на позиции после постановки МБ сейсмоакустический канал НВ имеет дежурный микромощный и основной каналы. Первый адаптирует электронную схему к фону внешнего сейсмоакустического поля с учетом приливно-отливных явлений, других шумов моря и затем переходит в режим
приема. Поступающие аномальные сигналы анализируются, и в случае их соответствия по своим характеристикам полю объекта поражения подключается основной канал, после чего микропроцессор обрабатывает информацию и принимает решение по совокупности признаков магнитного, сейсмоакустического и гидродинамического полей. После классификации объекта как цели выдается команда на подрыв боевого заряда мины-бомбы. Область срабатывания взрывателя согласована с зоной поражения корабля и не выходит за пределы его проекции по длине для максимального поражающего действия МБ. Миниатюрный твердотельный кремниевый датчик давления НВ совместно с микропроцессором автоматически устанавливает чувствительность взрывателя, измеряя глубину постановки мины-бомбы и производит динамическую коррекцию параметров при сближении цели с ней. Этот же датчик реагирует на низкочастотное гидродинамическое поле корабля, возникающее вследствие его движения как водоизмещающего объекта. При отсутствии такого поля у кораблей на воздушной подушке команда на подрыв мины-бомбы выдается НВ по результатам анализа только магнитного и сейсмоакустического полей.
Неконтактный взрыватель ликвидирует МБ после отработки программного временного режима, а также по истощению источника тока. Устанавливаемые перед использованием срочность и кратность НВ обеспечивают гибкую логику применения МБ, а совместно со специальным алгоритмом его работы - стойкость к противоминным действиям противника, в том числе воздействию комбинированных тралов.
Конструктивно и функционально электронный блок НВ выполнен по модульной схеме, что позволяет модернизировать его, заменяя отдельные узлы. Перепрограммировав память микропроцессора, можно усовершенствовать алгоритмы и методы обработки сигналов. Конструкция и аппаратная часть НВ остаются неизменными. Высокая повторяемость параметров неконтактного взрывателя достигается впервые реализованной в нем полной цифровой обработкой сигналов по трем физическим полям объекта и оригинальными схемотехническими решениями. Почти полное отсутствие настроечных элементов в электрической схеме взрывателя упрощает сборку и удешевляет стоимость НВ. Для проверки его работоспособности на заводе-производителе и базе оружия флота имеются приборы поблочного контроля и автоматическая станция комплексного контроля и проверки.

С небольшими доработками неконтактный взрыватель может быть использован в инженерных боеприпасах, а без исполнительной части - для обнаружения наземной техники в разведывательно-сигнализационных системах.

Практический вариант МБ предназначен для отработки ее постановки, состоит из авиабомбы с инертным наполнением, НВ без детонатора, устройства обозначения места приводнения (УОМП) и маркера с флюоресцитом. УОМП представляет собой поплавковое устройство, соединенное тонким стальным тросом с авиабомбой и закрепляемое на торцевой части НВ. После сброса МБ с носителя УОМП освобождается от НВ, трос разматывается на всю длину, мина-бомба ложится на грунт, а УОМП находится на поверхности, обозначая ее местонахождение.
В качестве дублирующего устройства используется маркер, из которого при ударе о воду флюоресцит растекается на ней оранжевым пятном.
При проведении учений «поражение» корабля-цели МБ обнаруживается с помощью его гидроакустической станции. Факт срабатывания НВ фиксируется с помощью передаточного заряда, взрыв которого локализован в объеме предохранительно-исполнительного механизма НВ и не приводит к разрушению взрывателя.
Создание морской донной мины на основе серийной авиабомбы и неконтактного автономного моноблочного взрывателя -новый, перспективный шаг в развитии подводного морского оружия ВМФ России.

https://forum.allmines.net/download/file.php?id=1244
https://forum.allmines.net/download/file.php?id=1243
https://forum.allmines.net/viewtopic.php?f=48&t=390

minzavod » 26 апр 2020, 11:30
Да тема очень интересная, а главное загадочная и малоизученная! Почти как Шквал или Посейдон. Требуется мнение специалистов и знатоков.
Американцы начали разработку темы Дистрактор еще в 1945 году. У них, после 2 й мировой войны на складах и арсеналах осталось много неиспользованного боезапаса авиационных фугасных бомб (ФАБ 500 и ФАБ 250). Для их повторного использования, в качестве морских продиводесантных мин и начались работы по замене штатного взрывателя авиабомбы на новый прибор управления морской миной. Новый минный взрыватель, кроме того, что должен был иметь габариты штатного взрывателя, еще должен обеспечивать и все функции донных морских мин. А это немало! Как минимум нужно обеспечить безопасность, срочность, кратность, обнаружение цели (как минимум двумя каналами), защиту от помех и подрыв боезапаса в нужное время.
Впервые ВМС США использовали продиводесантные морские мины Дистрактор в 60-70 х годах во время минирования Вьетнамских проливов и портов. В 1972 – 73 годах наши минеры разминировали несколько таких мин.
В конце 70-х годов в ЦНИИ Гидроприбор, СКБ завода Куйбышева, в КБ завода им. Петровского и в Киевском КБ завода 308 начались разработки НИР по теме Кефаль (Авиационная Продиводесантная Мина Бомба в габаритах ФАБ500, ФАБ250).
В 1980 году на заводе Куйбышева, были изготовлены опытные образцы в количестве 20 шт. и проведены испытания на Феодосийском полигоне на прочность и баллистику. Я сам лично выкапывал лопатой мины из песка с глубины до 1,5 метров сброшенные с самолета на мысе Чауда. Испытывали прочность, баллистику, систему работы ЖСТС.
Минного взрывателя в габаритах взрывателя ФАБ на тот период создано не было. Не было необходимой электронной базы – микропроцессоров, магнитных пленок, источников питания.
Далее в СКБ завода Куйбышева, в ЦНИИ Гидроприбор и на филиале НИИ в Гаграх продолжили разработку в рамках ОКР Авиационной Продиводесантной Мины Бомбы. В 80-х годах разрабатывались и изготавливались опытные партии мин по темам Кречет, Минтай-Майкоп. В серийном производстве мина АПДМ начала поступать на флот с середины 1980 годов и до начала 1990 годов. Взрывателя в габаритах ФАБ все еще не было и мины комплектовались штатными модулями и приборами.
В 2000 году многие устаревшие донные мины начали переоборудовать по модульному принципу, добавив дополнительный третий гидродинамический канал. Была также разработана новая индукционная катушка меньших размеров, взамен полутораметровой трубы в минах 354, 995, 391. Началась эпоха трехканальных мин МДМ мод.1 (Экспортный вариант).
Согласно, вышеприведенной статьи (Военный Парад 2005 год №3) на вооружение ВМФ поступила донная мина серии 54 снабженная малогабаритным взрывателем (в габаритах ФАБ 500 и ФАБ 250). Авторы статьи люди авторитетные и уважаемые. Но вопросы остаются:
- Кто, Где и Когда изготавливал эти мины пока не ясно. И приняты ли они на вооружение – тоже вопрос? Ждем ответа Знатоков

https://forum.allmines.net/download/file.php?id=1355
