Ага, только ACOG имеет тритиумную подсветку, а этот от батареек.

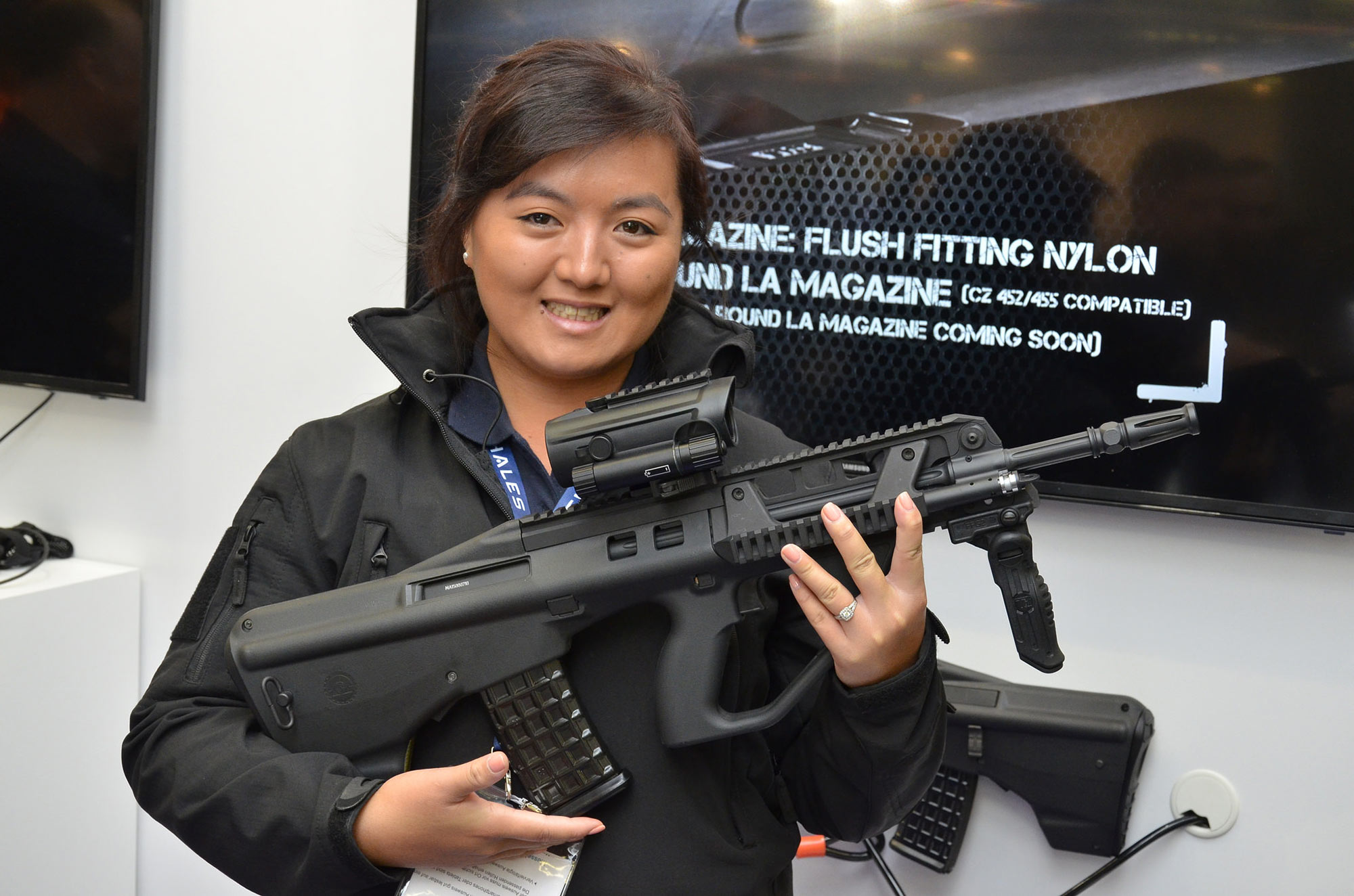

Пафосная сборочка) С Шот Шоу 2016

Спектр-ДР смотрит в Аимпоинт о_О

  да вроде в AN/PAS-31,не?

6x кратный милспек магнифер от Аймпойнта будет стоить 900$А Элкановский голограф 700$

Отредактировано KORVIN (2016-02-01 00:42:23)

Ответ прост - дешёвые понты.

Вот такая вот спарка от Kruger Optical в едином карбоновом корпусе.Подробностей пока мало 1x red-dot калик с маркой 4МОА и оптический кратностью 2-8×40 с мил-дот сеткой.И всё это за недетскую цену 1700$ что напрямую подходит к расценкам на боевую оптику от известных брендов.

Отредактировано KORVIN (2016-02-05 11:39:08)

Чайник на понтах.

Редкая птица -ACOG на АК ,до этого видел только у поляков на Берилле
Вроде как СБУшник.

а продолженния нет?

опять к разговору об оптике на ШВ?

Так все эти тактические хваты перекрывают те или иные сектора обзора.

ПСУ.История и особенности конструкции

На момент разработки прицела в России не было интересного для практических стрелков (для военных – в т.ч.) отечественного прицела с переменным увеличением, эффективно справляющимся с задачей стрельбы навскидку и имеющим быстро переключающееся увеличение для ведения прицельного огня на более-менее приличную дистанцию. Такой прицел также мог быбыть интересен для некоторых видов охоты. Потому руководством заводабыло принято решение разработать такой прицел.

Разработка была закончена в конце 2012 года. С момента начала разработки до финальной её части прицел претерпел ряд изменений, в том числе по форме корпуса и вида прицельной сетки. Изначальная оптическая схема была сохранена. В 2014 году для прицела разработали новый зажимной механизм – быстросъемный, с блокировкой механизма от случайного открывания, а также новая сетка.В процессе разработки прицела был получен ряд патентов и отработаны новые технологические решения, достаточно важные для развития нашей оптической промышленности.

Наши внимательные сограждане сразу обратили внимание на сходства ПСУ с прицелом ELCAN SpecterDR 1x-4xзападного производства. Надо отметить, что сходство междуПСУ и «Элканом» имеется только в декларируемых оптических характеристиках – в увеличении, поле зрения, а также возможности быстрого переключения между кратностями путем перекидывания рычага в левой части прицела.

Различий куда больше и они во многом носят принципиальный характер: в конструкции ПСУ применена внутренняя выверка, что сразу снимает вопросы пристрелки и работоспособности прицела в условиях грязи, пыли, дождя и прочих внешних воздействий. Для новосибирского прицела была разработана другая оптическая схема:если в «Элкане» смена увеличения осуществлена разворотом блока линз на 90 градусов, товПСУ линзы перемещаются вдоль оптической оси. При такой компоновке оптических узлов сдвиг оптической оси сводится к нулю, что имеет значение для эффективной и надёжной работы прицела.

Прицельная сетка в ПСУ выполнена на отдельной плоскопараллельной пластине, а не нанесена на призму как в «Элкане». Помимо удешевления производства, это позволяет предложить рынку прицел с большой номенклатурой сеток. В конструкции ПСУ применены традиционные алюминиевые сплавы, сталь и оптическое стекло производства ЛЗОС и Shott.

Назначенный гарантированный ресурс для прицела - 3000 выстрелов. ПСУ предназначен для установки на любое стрелковое оружие с базой Пикатинни или Вивер, калибром вплоть до .30-06Sprf.

В перспективе завод планирует увеличение коэффициента светопропускания за счет применения стекла марки Shott в большем количестве элементов, а также расширение номенклатуры прицельных сеток для удовлетворения потребностей тактических стрелков, охотников. Прицел ПСУ послужил основой для разработки прицелов ПО1,5/6(«переменник»от 1,5 до 6 крат) и ПО1/4, имеющего уменьшенные габариты при сохранении основных параметров.

ТТХ ПСУ

Увеличение, крат: 1х/4х
Угол поля зрения, град: 26/6,5
Источник питания: CR2032x1шт; 3В
Время непрерывной работы, часа: 150
Габариты, мм: 189x79x74
Вес, кг: 0,77
Рабочая температура, град: -40°С до +50°С
Диаметр объектива, мм: 36
Диаметр выходного зрачка, мм: 8
Удаление выходного зрачка, мм: 70
Цена щелчка механизма поправок,мм/100 м: 10
Прицельная метка: универсальная типа «mil-dot», баллистическая .223 (5,45х39)
Тип крепления: Picatinny/Weaver быстросъёмный

Держим в руках

Когда я достал ПСУ из почтовой коробки, то первое впечатление было: «какой тяжёлый»! Точные весы показали массу прибора с крышками в 778 граммов, что было почти (или всего, кому как нравится) на 100 граммов больше «Элкана». Сзаводским кронштейном АЛ6.130.390-02 для АК общая масса комплекса составила около 1050 граммов.

Прицел оказалсяукомплектован защитными крышками окуляра и объектива (в первых партиях их не было). Понравилось качество обработки внешних поверхностей ПСУ, а такжехорошо продуманная и безукоризненная работающая система быстросъёмного крепления на планку Вивер. Механизм внутренней выверки прицела прикрыт защитными колпачками, рычаг перемены кратности фиксируется в крайних положениях своеобразным быстросъёмным «предохранителем», что обеспечивает защиту от случайного воздействия.Батарейный отсек рассчитан на распространённый элемент питания CR2032. Прицельная сетка может быть двух исполнений – универсальная, (адаптированная разновидность«mil-dot»), и баллистическая под патрон калибра .223. Изначально штрихи сеткипоказались хоть и очень тонкими, но вместе с тем и весьма удобными.

С прицельной сеткой ПСУ связана интересная история. В процессееё создания представитель завода инициировал обсуждениебудущей сетки для нового новосибирского прицела на оружейном форуме Guns.ru. Тогда«нарисовавшуюся» в обсуждениях сетку условно называли «сетка мил-штрих» – была использована идея равномерных «милов», заменив их на тысячные, а стандартные для мил-дотаточки заменили на штрихи. Несмотря на применение западной терминологии и повсеместное использование иностранной оптики, для многих российских стрелков понятие «тысячная» отнюдь не является диковинкой(как и метрическая система для внесения поправок, к которой, судя по статье РимантасаНорейка в пятом номере «Калашникова» за этот год, начали возвращаться и в Европе).

ПСУ и стрельба

Для тестирования прицела было отведено два дня (второй день был использован для отстрела прицела по сетке и проверке сохранения СТП после снятия прицела с оружия и обратной установки) и использовано следующее оружие: 5,45 мм автомат АК-74М, 7,62-мм карабин «Тигр» и вышеупомянутый полуавтоматический «тактический» дробовик от Benelli. Предварительно АК-74М был отстрелян с использованием «загонного» прицела Nikon Monarch 3 1-4x20. После этого стрельба велась с использованием ПСУ.

Условия для отстрела обоих прицелов были одинаковые: дистанция 100 м, апрельский день с переменной облачностью, температура воздухаоколо 0°С. Стрельба велась как из положения «лёжа с упора», так и стоя «с рук», в том числе – во время перемещения, с переносом огня по фронту и в глубину, со сменой кратности - в том числе сериями по 5-15 выстрелов двумя стрелками по очереди. Оба прицела сначала были отстреляны на кратности х1, после чего – соответственно на кратности х4. Из «Тигра» несколько серий по 5 выстрелов на кучность было отстреляно с применением новосибирских патронов с двухкомпонентной пулей и аналогом «Экстры». В связи с тем, что средние параметры кучности «Тигра» были давно известны, сравнительная стрельба с применением другого прицела не проводилась. Стрельба из обоих образцов оружия велась в среднем темпе, без охлаждения ствола, задача собрать максимально компактные группы не ставилась изначально.

Пристрелка сюрпризов не принесла – чёткая работа механизма выверки, 10 мм цена «клика» на 100 м – всё это даёт возможность быстрой и качественной пристрелки. После отстрела на кучность из АК-74М с установленным ПСУ на дистанциях 50 и 100 м было отработано несколько длинных серий выстрелов из положения «стоя» на дистанциях от 10 до 50 м, с последовательным изменением кратности прицела. Помимо этого, с АК-74М с ПСУ на кратности х1 было сделано несколько «проходок» в условиях лабиринта различного рода (двор, помещение, густой лес). Решение для проведения этого дополнительного эксперимента было принято ради необходимости понять рамки применения очень широкого поля зрения прибора.

Было очевидно, что на «единице» прицел является широкоугольным коллиматором, у которого есть один недостаток – тонкая сетка, что не спасает даже крупный центральный круг (8 тысячных на кратности х4) и имеющаяся подсветка, которая днём неэффективна. На дистанциях свыше 50 м даже при стрельбе стоя «с рук» однократного положения прицела начинает не хватать. Что интересно, на кратности х4 на дистанциях от 50 до 100 м ощущения излишнего увеличения не возникало- за счёт резкого уменьшения поля зрения и приближения мишеней появлялось ощущение укрупнения прицельной сетки и возрастающего комфорта прицеливания. На самом деле сетка, расположенная в плоскости окуляра (во второй фокальной плоскости), при изменении кратности своих размеров не меняет, но таковая иллюзия присутствует.

На 100-м дистанции в ПСУ достаточно хорошо видно белую цифру «10» в зелёном поле стандартной армейской грудной мишени (к сожалению, испорченное компьютером и контузией зрение всё чаще заставляет говорить не «вижу», а «угадываю»). Благодаря тонкой сетке прицела и привычному для российской оптики центральному «угольнику», «зацепиться» за небольшую цель оказалось делом не сложным. В итоге кучность сПСУ была получена несколько более хорошая, нежели с прицелом Nikon, более толстые прицельные нити которого (примерно в 2 раза толще) перекрывали малогабаритные цели на любой кратности. Кстати, именно такое сопоставление в очередной раз наглядно показало, что конфигурация и угловые размеры сетки имеют большое значение и могут определять предназначение прицела (охотничье или тактическое).

Результаты стрельбы

Конечно, всем всегда интересно главное – «картина» на мишени. В нашем случае, после длительного форумного обсуждения потенциальных возможностей ПСУ, это было интересно вдвойне. Сравнительный отстрел ПСУ и Nikon был сделан по просьбе интернетнойобщественности и во избежание кривотолков. Результаты стрельбы хорошо видны на мишенях. Для фотосъёмки были отобраны мишени со средними, наиболее характерными группами. Думаю, многим читателям всё-таки интересно будет узнать размеры лучших групп с использованием ПСУ. Так вот, 1,5 МОА в группах из 7-10 выстрелов на дистанции 100 м несколько раз мы получили, что является хорошим показателем для АК-74.

Выводы

Для тестировавшей ПСУ группы стрелков этот прицел показался довольно необычным. По результатам отстрела и после их обсуждения стало очевидным, что этот прицел хорошо подойдёт не только для АК-74, но и для применения на таком более компактном автоматическом оружии как, к примеру, 9-мм «Вал» и «Винторез». Огромное поле зрения позволяет применять прицел в качестве коллиматорного на очень близких дистанциях и вести огонь с использованием обоих глаз. Смена кратности не вызывает затруднений, при некотором навыке эта манипуляция производится молниеносно.

Пристрелка прицела производится быстро и без проблем. Внутренняя выверка обязывает иметь при приведении ПСУ к нормальному бою штатную или любую шлицевую отвёртку (или монету) - усилие на маховичке довольно приличное. Для удобства пользователя торец корпуса поправочного механизма размечен с дискретностью в 4 щелчка, что позволяет очень быстро «прокручивать» необходимое количество «кликов» при корректировке СТП. Понравилась также упаковка прицела – всё сделано красиво и надёжно.

Теперь о немаловажном - стоимости прицела. В 2015 году ПСУ с завода продается по цене 59 тысяч рублей.

С другой стороны, есть аргумент более наглядный - стоимость того же «Элкана», которая в московских магазинах колеблется от 120 до 350 тысяч рублей, что в разы превосходит цену ПСУ. Причём «Элканы» всё-таки покупают (хотя, судя по всему, в крайне незначительных количествах). А значит – будут покупать и ПСУ, благо альтернативы ему нет ни по конструкции, ни по стоимости. Проще говоря, российский прицел оказался (или окажется, но это покажет время) вполне конкурентоспособным, причём как на внутреннем, так и на внешнем рынке.

Автор — Юрий Максимов.

Отредактировано KORVIN (2016-02-14 02:13:20)
