31

И все-таки откуда у них стелс-технологии и истребитель?... ну не могли они сами.

32

Военный Паритет». Для того, что сохранить свою скрытность и держать ЭПР как можно ниже, стелс-самолеты полагаются на внутреннее размещение вооружения: бомбы и ракеты находятся во внутренних отсеках пока не пришло время их использовать.

   Например, F-35 может нести одну ракету AIM-120D (AIM-128C8) на створке ниши отсека: при необходимости ракета с дальностью за пределами прямой визуальной видимости (Beyond Visual Range - BVR) выносится на воздушный поток открытой створкой и запускается.
  F-22 Raptor запускают ракету AIM-9 Sidewinder, выдвинув ее на воздушный поток, при этом створки отсека открыты.
  Как только ракета запускается, отсек закрывается.
  Очевидно, что такой метод требует от стелс-самолета летать в определенное время с открытыми створками, состояние, которое может ограничить летно-технические характеристики, маневренность и временно увеличивает ЭПР самолета для радаров противника.
   Это может стать смертельным в пределах прямой видимости.
  Проблема может быть частично решена за счет применения ракет с режимом «захват цели после пуска» (Lock On After Launch - LOAL). При использовании такой ракеты (на «Рапторе» будет доступна с заменой AIM-9M на AIM-9X Block II) створки отсека остаются открытыми только в то время, когда необходимо запустить ракету.
   Последние изображения китайского стелс-истребителя J-20 наводят на мысль, что Китай нашел умное решение проблемы.
   Действительно, второй прототип J-20 оснащен устройством размещения ракеты в отсеке, которое извлекает ракету, затем закрывает створку отсека, сохраняя низкую ЭПР самолета.
  Проще и, вероятно, дешевле, чем использование ракет с режимом LOAL, устройство J-20 показывает, что китайские инженеры не просто копируют американскую технологию: если не улучшают, они, по крайней мере, устраняют недостатки, с которыми сталкивались их американские коллеги, при этом находят умные решения.
   Во время испытаний направляющие ракеты были использованы для установки ракеты PL-10 с ИК системой наведения.
  Однако стоит заметить, что наряду с AIM-9X летчики «Рапторов» получат нашлемный прицел Scorpion HMCS (Helmet Mounted Cueing Systems), что будет особенно полезным в воздушном бою. Пока никаких сведений о подобном шлеме на китайском истребителе не имеется.

ссылка    http://theaviationist.com/
http://s3.uploads.ru/t/koUzB.jpg

Отредактировано гело (2013-03-27 06:24:49)

33

Дмитрий1985 написал(а):

И все-таки откуда у них стелс-технологии и истребитель?... ну не могли они сами.

--Я вам по секрету скажу ,только некому не рассказывайте---Украли :D

34

гело написал(а):

Действительно, второй прототип J-20 оснащен устройством размещения ракеты в отсеке, которое извлекает ракету, затем закрывает створку отсека, сохраняя низкую ЭПР самолета.

И ракета тоже "стелс"! :crazyfun:

35

гело написал(а):

Военный Паритет».

http://s3.uploads.ru/WoPp1.gif
http://s2.uploads.ru/0HmoV.gif

36

а чём смысл сего, кроме красивой рекламы? сама ракета будет давать увеличение эпр

37

злодеище написал(а):

сама ракета будет давать увеличение эпр

ну все-таки ракета не самолет, светит не сильно.

38

гело написал(а):

Я вам по секрету скажу ,только некому не рассказывайте---Украли

неужели у нас?  o.O ладно бы еще у них...

39

Дмитрий1985 написал(а):

светит не сильно.

для радара пво будет достаточно)

Дмитрий1985 написал(а):

неужели у нас?

у вас, у вас, не пережевайте

Отредактировано злодеище (2013-03-27 19:36:05)

40

Дмитрий1985 написал(а):

гело написал(а):

Я вам по секрету скажу ,только некому не рассказывайте---Украли

неужели у нас?   ладно бы еще у них...

--Ну что вы китайцев не знаете.Тащат отовсюду где полхо лежит.И копируют но и переосмысливают.
И надо сказать молодцы .

41

Дмитрий1985 написал(а):

злодеище написал(а):

сама ракета будет давать увеличение эпр

ну все-таки ракета не самолет, светит не сильно.

---Ну решение наверно не самое лучшее чем захват на траектории после пуска.Но как бы компромисс.
Я о таком больше не слышал .

42

Только вот эти затычки которые в поток торчат этож они аэродинамику портят....
http://s3.uploads.ru/t/YNX9y.jpg
http://s2.uploads.ru/t/DQ7Kv.jpg

43

ещё пару фоток

http://s3.uploads.ru/t/NQvVz.jpg
http://s3.uploads.ru/t/C3wAk.jpg

44

Смотрю на эти чуда затычки--жесть.Могли бы чтото и поизящнее придумать. %-)

45

перспективы J-20

http://s1.uploads.ru/t/6eWSD.jpg

46

J-20

http://s1.uploads.ru/t/jlSGH.jpg
http://s1.uploads.ru/t/b5r4C.jpg

47

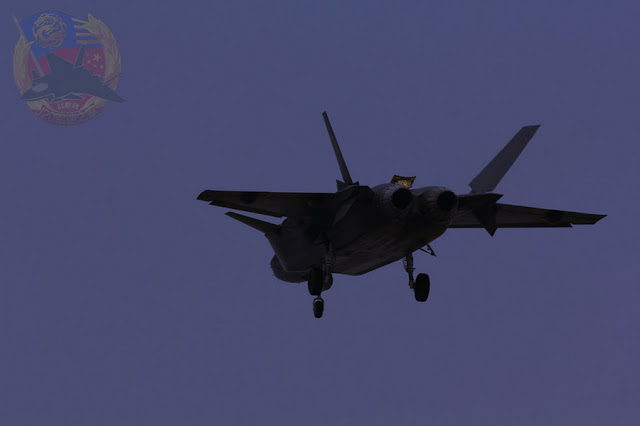

http://4.bp.blogspot.com/-KR0qz_917_I/UbFt8G63X_I/AAAAAAAAVOg/Ak8F8G5P6rI/s640/1370578623_20062.jpg
http://1.bp.blogspot.com/-tcj2PF4W4fk/UbFt7EZZVTI/AAAAAAAAVOU/iuMCS8cDsK8/s640/1370578628_60427.jpg
http://2.bp.blogspot.com/-PyP90T83-dw/UbFt6-8WdEI/AAAAAAAAVOQ/KygBlhh2YUg/s640/1370578632_18232.jpg
http://3.bp.blogspot.com/-A7Wn7oEBNOA/UbFt8JW5OyI/AAAAAAAAVOk/4iobrhGUsx0/s640/1370578636_81412.jpg
http://1.bp.blogspot.com/-YeiM3gGJA6c/UbFt9NzlByI/AAAAAAAAVOw/z-A0VKdAtME/s640/1370578641_79073.jpg
http://1.bp.blogspot.com/--UzcaD2L-ok/UbFt9seB8wI/AAAAAAAAVO4/aXVWsZqQ98I/s640/1370578646_20126.jpg
http://1.bp.blogspot.com/-5tLYH8yd2uc/UbFt-PKETBI/AAAAAAAAVPA/TLDNZP9PVwo/s640/1370578651_40683.jpg
http://1.bp.blogspot.com/-HL-eJoO1jj0/UbFt_MovdCI/AAAAAAAAVPM/k1RWvYM8_bw/s640/1370578665_59354.jpg

48

J-20 разрабатывается на основе нашего истребителя МиГ-1.42/1.44, работы по которому у нас прекращены.
Хотя официальные лица и отрицают это.
Доказательство: http://periscope2.ru/2011/08/31/4801/ "Генеральный конструктор РСК «МиГ» о китайском истребителе J-20". Среди схем прототипов 1.44 можно найти практически точные совпадения с J20: http://paralay.com/mfi.html http://s3.uploads.ru/t/lFMgf.gif
http://s3.uploads.ru/t/5SYb9.jpg
http://s3.uploads.ru/t/fmHBU.jpg
http://s3.uploads.ru/t/atcKi.jpg
http://s3.uploads.ru/t/v3uXW.jpg

49

http://imageshack.us/a/img545/5702/h39k.jpg
http://imageshack.us/a/img9/6619/cys1.jpg
http://imageshack.us/a/img855/9550/lptm.jpg
http://imageshack.us/a/img855/9550/lptm.jpg
http://imageshack.us/a/img15/9677/r6ox.jpg
http://imageshack.us/a/img259/259/dk2f.jpg
http://imageshack.us/a/img560/9466/6nbv.jpg
http://imageshack.us/a/img19/8837/nhix.jpg
http://imageshack.us/a/img194/1717/in5w.jpg
http://imageshack.us/a/img189/357/ek82.jpg
http://imageshack.us/a/img10/3050/kp5y.jpg
http://imageshack.us/a/img546/9467/lbll.jpg

50

J-20

http://s4.uploads.ru/t/rBgPS.jpg
http://s4.uploads.ru/t/gLtJS.jpg

51

http://ic.pics.livejournal.com/imp_navigator/17993765/33109/33109_original.jpg

52

http://s4.uploads.ru/t/hkPyK.jpg
http://s5.uploads.ru/t/aghle.jpg

53

http://s5.uploads.ru/t/OSF3K.jpg

54

http://m.ruvr.ru/2013/08/02/1145211609/52Shenyang_J-20.jpg

На китайских форумах появились изображения и чертежи самолета, который может быть разрабатываемой военно-морской версией стелс-истребителя пятого поколения J-20. Возможно, он получит крылья обратной стреловидности

Вслед за истребителями "Чэнду" J-20 и "Шэньян" J-31 китайские авиастроители могут разрабатывать новую модель боевого самолета, который будет предназначен для эксплуатации на авианосцах.

Как сообщает китайская газета The Global Times, в конце июля на интернет-форумах появились из некоего связанного с армией источника любительские рисунки нового самолета и предположительные чертежи.

Любопытно, что крылья у вероятного концепта нового самолета сделаны не только складываемыми, но и имеют обратную стреловидность. Как отмечают пользователи на китайских форумах, этот дизайн мог быть вдохновлен концепцией российского опытного самолета Сухой Су-47 "Беркут", который испытывался в конце 1990-х–начале 2000-х годов. В серию он не пошел, однако его наработки были применены в новом российском истребителе пятого поколения Т-50 (ПАК ФА). Впрочем, боевые самолеты с крылом обратной стреловидности испытывались в СССР еще с 1930-х годов (многоцелевой бомбардировщик ДБ-ЛК Беляева, опытный самолет ЛЛ-3 Цыбина). Также известны опыты с крылом обратной стреловидности у авиаконструкторов нацистской Германии (Юнкерс Ju 287) и США (Grumman X-29).

Как следует из опубликованных на китайских форумах материалов, дизайн нового истребителя морского базирования будет основан на "Чэнду" J-20, который совершил первый пробный полет в январе 2011 года и должен поступить на вооружение ВВС Народно-освободительной армии Китая (НОАК) в 2017 году. Предположительно, его вариант со складываемыми крыльями обратной стреловидности получит индекс XJZ-20B.

Изображения XJZ-20B показывают, что оружие в нем предполагается размещать не только во внутренних отсеках, но и в специальных пеналах под крыльями.

На китайском форуме fyjs.cn, посвященном вооруженным силам, пользователи со скептицизмом восприняли появление изображений, назвав их чьей-то фантазией или неумелой дипломной работой. Впрочем, зачастую именно через подобные "вбросы" информации на интернет-форумах китайские военные анонсировали или рекламировали свои новейшие разработки.

Также некоторые пользователи высказали сомнение, что "Чэнду" J-20 вообще можно адаптировать к использованию на авианосцах из-за его чрезмерной длины (20,5 метра), сравнив его с палубной версией F-35 (15 метров). Впрочем, он меньше российского палубного истребителя Су-33 и построенного на основе его прототипа китайского самолета "Шэньян" J-15 (их длина – около 21,9 метра).

55

http://s4.uploads.ru/t/GI1T6.jpg
http://s5.uploads.ru/t/pMCjb.png
http://s5.uploads.ru/t/ZY7Fo.png
http://s5.uploads.ru/t/jvSLI.png
http://s5.uploads.ru/t/yKC7b.png
http://s4.uploads.ru/t/fOJhB.png
--- :D

56

да уж, художник сразу сверхзвука самолёт лишил)

57

злодеище написал(а):

да уж, художник сразу сверхзвука самолёт лишил)

Зато навесил всего и побольше, видать нету в Китае таблеток от жадности. :crazyfun:

58

парочка новых фоток, обновленный J-20
http://s7.uploads.ru/t/LJVOr.jpg
http://s7.uploads.ru/t/Jg76c.jpg
http://s7.uploads.ru/t/evIJH.jpg
http://s7.uploads.ru/t/3JCc7.jpg

Отредактировано 19/63 (2014-01-18 00:07:26)

59

вперёд фонарь открывается?

60

злодеище написал(а):

вперёд фонарь открывается?!


видимо. Как у Ф-35)) Но зачем?
