811

leonard61 написал(а):

пару вилл в Герцилии площадью не менее 20га.

leonard61 написал(а):

виллу то маленькую 4-5га. земли

оне весь израиль таки купили

812

злодеище написал(а):

оне весь израиль таки купили

оО между всем Израилем и Герцилей лежит большая пропасть местная Рублевка для ясности

813

названия какие-то прям не рублёвские

814

CMI тут на Евросатори-2018 заявили http://www.monch.com/mpg/news/land/3551-euro-cmi.html что к настоящему моменту поставили заказчикам 130 штук башен из семейства Cockerill 3000:

Just two years after presenting two variants of the Cockerill 3000 turret for the first time in Europe, at Eurosatory 2016, CMI Defence is announcing at Eurosatory 2018 it has already delivered over 130 units – 30 of which are armed with the COCKERILL 105 gun.

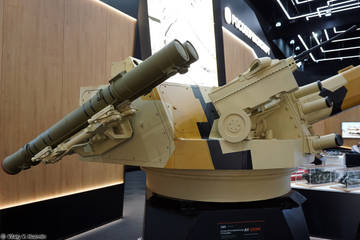

И ещё показали новую версию своей башни CPWS 25-30, названную CPWS Gen.2
https://i.imgur.com/xAxnuKCl.jpg
http://www.janes.com/article/81004/cock … ady-es18d4

Belgian company CMI Defence [...] is displaying its latest Cockerill Protected Weapon Station Generation 2 (CPWS Gen 2). This has a shell of all-welded aluminium armour and can be armed with a variety of weapons, the first example being fitted with the widely deployed 25mm M242 dual-feed cannon and a 7.62mm coaxial machine gun mounted to the left, which can be reloaded under full armour protection.
Alternative weapons include the 30mm M230LF low-recoil cannon, and the potential for a pod of two missiles mounted externally on the right side.
It is typically fitted with two banks of electrically operated smoke grenade launchers and offers a number of sighting options, the example on display being fitted with a stabilised panoramic sight with day/ thermal channels and a laser rangefinder.
The gunner is seated under full armour protection and lays the weapons onto the target using his flat-panel display, which is coupled to a computerised fire control system.
An unusual feature is that there are four potential hatch positions – fully closed, elevated hatch, large open hatch and removed hatch – for all-round observation.
The CPWS Gen 2 is currently at Technology Readiness 4/5 and is a follow-on to the original CPWS developed by the company several years ago. It is expected that the first firings will take place within 12 months.


А ещё ArmyRecognition выложили видео -
брали интервью у представителя CMI, а на фоне речи показывали видеоролики, плакаты, и 3д графику:

скриншоты из видео - CPWS Gen.2 с её люком и 3000-я серия

https://i.imgur.com/WZN6TMNl.jpg
https://i.imgur.com/n7XublQl.jpg
https://i.imgur.com/3o3sDEVl.jpg
https://i.imgur.com/82Te7rVl.jpg
https://i.imgur.com/w98UHm7l.jpg
https://i.imgur.com/hZaHzYVl.jpg
https://i.imgur.com/PqKmSgBl.jpg
https://i.imgur.com/d62egMtl.jpg
https://i.imgur.com/YC2CuQgl.jpg

производство:
https://i.imgur.com/PaI6Ym7l.jpg
(кликабельно)

Отредактировано skylancer-3441 (2018-06-14 15:00:50)

815

http://sg.uploads.ru/Z1wtO.jpg

816

В презентации по роботам засветился БМ с непонятной пушкой, с одной стороны похожей на С-60, с другой отличающийся от неё, причем сразу с 3 пулеметами. Панорама явно Соколиный Глаз, прицел наводчика напоминаем Лигу-С. В презентации фигуриет вариант вооружения из "1-57-мм АП, 4-ПТРК,7,62–мм ПКТ" ктому же
http://sh.uploads.ru/t/W2dfN.jpg
Причем БМ идет для РТК "поддержки БМП-2"

Отредактировано Blitz. (2018-06-16 02:45:40)

817

Исходя из фотографий "Деривацмии-ПВО" и стреляющей машины на шасси Рыси, можно предположить конструкцию механизма подачи снарядов в пушку при любых углах вертикальной наводки:

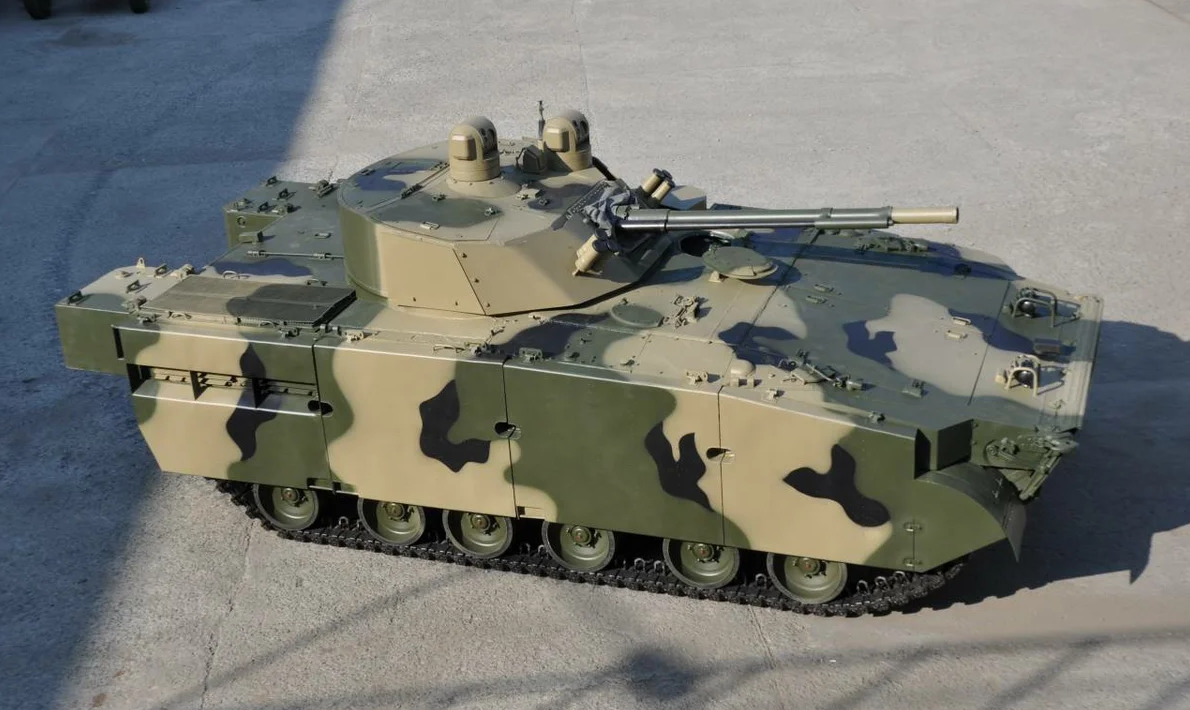

http://s7.uploads.ru/t/jMFyQ.jpg
http://sg.uploads.ru/t/VTgMt.jpg
Для Рыси. Снаряд из горизонтального кольцевого транспортера, расположенного в нише башни, попадает внутрь некого "блина", имеющий для этого диаметральное отверстие. "Блин"  имеет диаметр больше длины выстрела и вращается на оси цапфы пушки. После помещения снаряда внуть блина он поварачивается на такой же вертикальный угол. что и у пушки. "Барабан" так же имеет вырез в сторону пушки, чтобы снаряд мог попасть в окно для снаряда в пушке для её заряжения. Снаряд подается на ось ствола пушки. Производится выстрел. Гильза подается в такой-же "блин" с другой стороны пушки и выбрасывается вперед наружу. Т.е. снаряды и гильзы двигаются внутри цапфы, диаметром больше длины снаряда. Схема подачи почти как у ЗУ-23-2.
http://s7.uploads.ru/t/3msKW.jpg
У Деривации ПВО гильза из второго блина выбрасывается наружу вбок. Так же у неё, похоже, транспортер расположен вертикально и уходит вниз внутрь корпуса. У неё нет промежеточного ложемента как у Рыси, поэтому путь для снарядов получается короче и скорострельность выше.

Отредактировано CentauRUS (Вчера 00:47:26)

818

CentauRUS написал(а):

Для Рыси. Снаряд из горизонтального кольцевого транспортера, расположенного в нише башни, попадает внутрь некого "блина", имеющий для этого диаметральное отверстие. "Блин"  имеет диаметр больше длины выстрела и вращается на оси цапфы пушки. После помещения снаряда внуть блина он поварачивается на такой же вертикальный угол. что и у пушки.

На БМ засветившимся в презентации по роботам подобная конструкция, только в нем вместо барабана цилиндр
http://s8.uploads.ru/t/hBplV.jpg

CentauRUS написал(а):

Так же у неё, похоже, транспортер расположен вертикально и уходит вниз внутрь корпуса. У неё нет промежеточного ложемента как у Рыси, поэтому путь для снарядов получается короче и скорострельность выше.

Не обращал как-то внимания на старую картинку от еще пирамидальной Деривации-ПВО :blush: , в ней видно большой барабан, сходный с описаным вариантом, вероятно на сегодняшней Деривации он остался и расположен с левой стороны, как раз башня там расширенная по сравнению с правой стороной

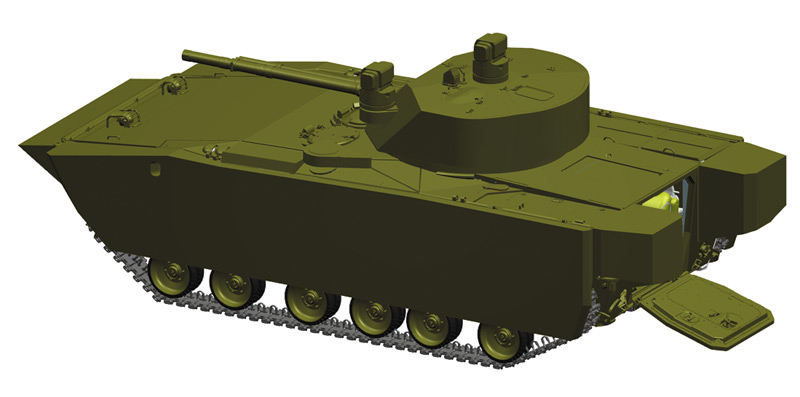

http://s8.uploads.ru/t/UdwuT.jpg

+

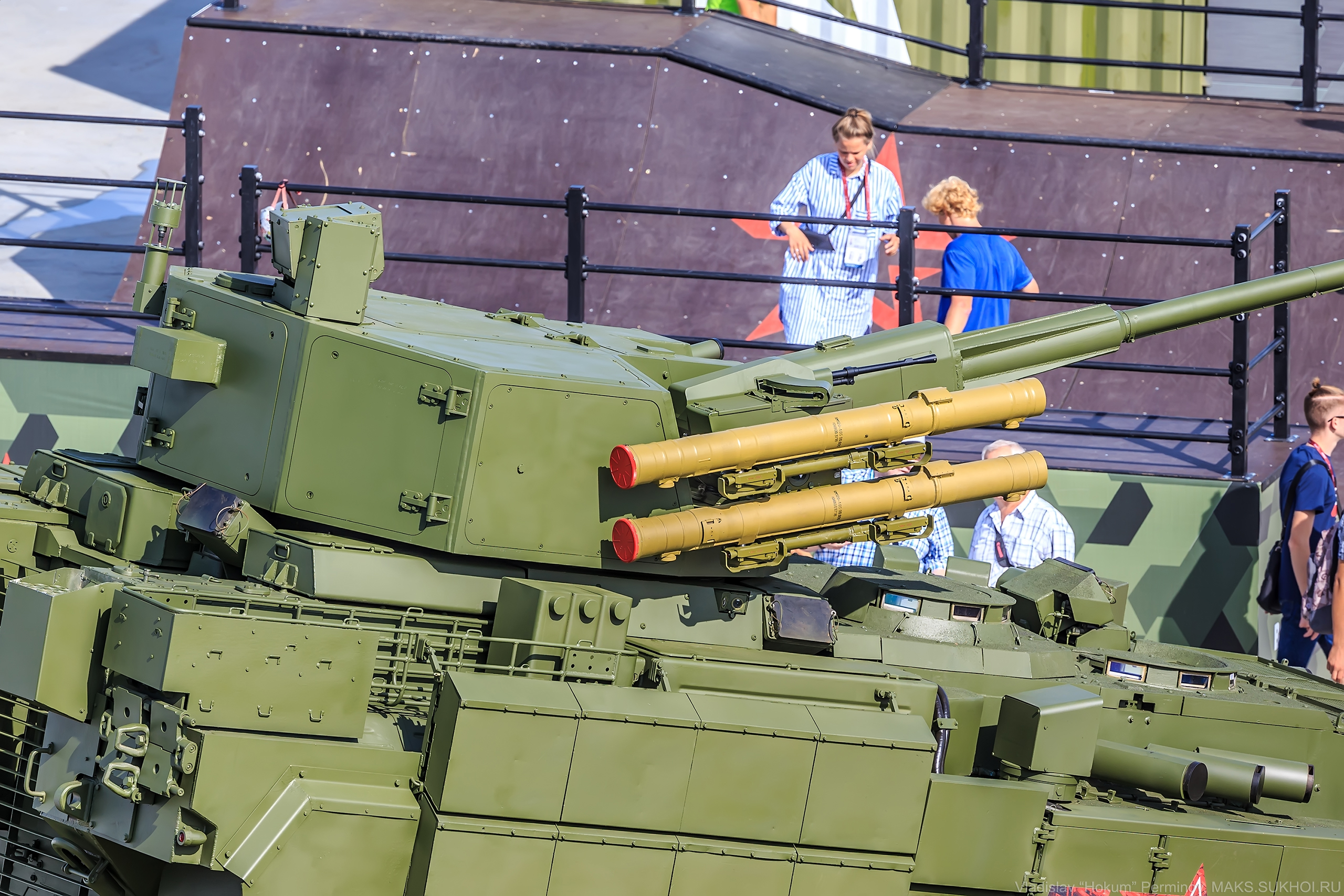

https://photos.smugmug.com/Military/ARMY-2017-Exhibition-pavilions/i-NB7gwbB/0/def181c1/XL/ARMY2017-Static-part5-042-XL.jpg

Отредактировано Blitz. (Вчера 02:27:34)

819

Blitz. написал(а):

только в нем вместо барабана цилиндр

Барабан и есть цилиндр.

820

CentauRUS написал(а):

У Деривации ПВО гильза из второго блина выбрасывается наружу вбок. Так же у неё, похоже, транспортер расположен вертикально и уходит вниз внутрь корпуса. У неё нет промежеточного ложемента как у Рыси, поэтому путь для снарядов получается короче и скорострельность выше.

Без промежуточного устройства никак - снаряд с магазина должен попадать в устройство, которое согласует его положение с осью ствола, чтобы следующим шагом подать к затвору.

821

Венд написал(а):

Без промежуточного устройства никак - снаряд с магазина должен попадать в устройство, которое согласует его положение с осью ствола, чтобы следующим шагом подать к затвору.

Не нужен-барабан крутится вместе с пушкой.

Венд написал(а):

Барабан и есть цилиндр.

Посмотрите что на картике, и что предлагают.

822

Blitz. написал(а):

барабан крутится вместе с пушкой.

Барабан и есть промежуточное устройство между пушкой и магазином.
И он крутится раздельно с пушкой, соединяясь то с магазином (принимая снаряд), то с пушкой (отдавая снаряд).

823

CentauRUS написал(а):

У Деривации ПВО гильза из второго блина выбрасывается наружу вбок.

Для схемы Деривации 2-й "блин" вообще не нужен - вбок гильза может выбрасываться в любом положении - горизонтальная/вертикальная/промежуточная.
Если конечно, на её траектории не разместят дополнительные экраны защиты.

824

Венд написал(а):

Для схемы Деривации 2-й "блин" вообще не нужен - вбок гильза может выбрасываться в любом положении - горизонтальная/вертикальная/промежуточная.
Если конечно, на её траектории не разместят дополнительные экраны защиты.

Второй "блин" на Даривации чисто условен, является частью лафета, поэтому и вращяется вместе с пушкой  и нужен, исключительно, чтобы вывести гильзы за обойму подшипника цапфы.

825

Венд написал(а):

Барабан и есть промежуточное устройство между пушкой и магазином.

В картинке цилиндр-значит в нем может поместится сразу несколько снарядов, в отличии от барабана. Выполняет он так же роль устройства согласования

Венд написал(а):

И он крутится раздельно с пушкой, соединяясь то с магазином (принимая снаряд), то с пушкой (отдавая снаряд).

Дык с етим вроде все согласны.

826

Blitz. написал(а):

В картинке цилиндр-значит в нем может поместится сразу несколько снарядов, в отличии от барабана. Выполняет он так же роль устройства согласования

О какой картинке речь?
Если из сооб. 817, то там снаряд проходит через ось "блина", соотв он м.б. только один.

Blitz. написал(а):

Дык с етим вроде все согласны.

Кое-кто, не будем показывать пальцем, утверждал обратное

Blitz. написал(а):

барабан крутится вместе с пушкой.

827

На этой картинке
http://s8.uploads.ru/t/UdwuT.jpg
изображено нечто подобное:
http://sg.uploads.ru/t/N4vJO.jpg
Применение такого барабана резко увеличивает размеры БМ, а именно, высоту. Радиус барабана должен быть длинее выстрела. Такая схема скорее подходит для корабельнызх пушек. Например АК-726:
http://militaryrussia.ru/i/284/90/vaJjw6GoPp.gif
На картинках с Деривацией диаметр цилиндра почти равен длине выстрела.

828

Венд написал(а):

Кое-кто, не будем показывать пальцем, утверждал обратное

У Вас проблемы с чтением-крутится барабан вместе с пушкой когда проходит согласование с ней, в случае с Кинжалом, на Деривации и вовсе постоянно с ней крутится, т.к. весь БК в нем.

Венд написал(а):

О какой картинке речь?

#818 первая картинка.

CentauRUS написал(а):

На картинках с Деривацией диаметр цилиндра почти равен длине выстрела.

У Деривации-ПВО как раз такой большой барабан, что видно по её начальному варианту.

829

Blitz. написал(а):

У Вас проблемы с чтением-крутится барабан вместе с пушкой когда проходит согласование с ней, в случае с Кинжалом, на Деривации и вовсе постоянно с ней крутится, т.к. весь БК в нем.

Вы что-то круто тупите - барабан не может постоянно крутится с пушкой, потому что с каждым выстрелом он должен прокручиваться относительно пушки, чтобы подать на линию досыла следующий выстрел.

830

Венд написал(а):

Вы что-то круто тупите - барабан не может постоянно крутится с пушкой, потому что с каждым выстрелом он должен прокручиваться относительно пушки, чтобы подать на линию досыла следующий выстрел.

Относительно пушки крутится МЗ в барабане, сам же барабан неподвижен относительно её. Или вовсе не крутится, кроме устройсва согласования внутри, что мение вероятно из-за размеров.
Речь за Деривацию-ПВО.

831

Blitz. написал(а):

У Деривации-ПВО как раз такой большой барабан, что видно по её начальному варианту.

Как в это может уместиться такой бальшой барабан:
http://s7.uploads.ru/t/3msKW.jpg
Здесь, как раз, барабан диаметром с выстрел.

832

CentauRUS написал(а):

Как в это может уместиться такой бальшой барабан

Барабан с другой стороны, где у ассиметричной башни более толсты бок
https://photos.smugmug.com/Military/ARMY-2017-Exhibition-pavilions/i-NB7gwbB/0/def181c1/XL/ARMY2017-Static-part5-042-XL.jpg

Отредактировано Blitz. (Вчера 23:28:59)

833

Blitz. написал(а):

Барабан с другой стороны, где у ассиметричной башни более толсты бок

Видно, что барабан большого диаметра, расположенный соосно с цапфой пушки, слева от неё тоже не разместится. Грань башни за прицелом спереди ограничивала бы его размер как раз размером цилиндра, через который проходит ствол пушки. А он, в свою очередь, по диаметру чуть больше выстрела.
http://s7.uploads.ru/t/0upcf.jpg

834

CentauRUS написал(а):

Видно, что барабан большого диаметра, расположенный соосно с цапфой пушки, слева от неё тоже не разместится.

Поместится-ему там ничего не мешает-он не сильно большого диаметра и скорей двухрядный.

835

CentauRUS написал(а):

Видно, что барабан большого диаметра

Необязательно барабан. Может быть и сектор. БК меньше, но и габариты - тоже.

836

mr_tank написал(а):

Необязательно барабан. Может быть и сектор. БК меньше, но и габариты - тоже.

Ну  тогда идя далее по пути уменьшения размеров можно дойти и до сектора на один выстрел - качели. Ось качелей совпадает с цапфой пушки. Одно из крайних положений качелей - положение где в качели помешается выстрел из транспортера. Второе положение - положение, совпадающее с текущей осью пушки. Стандартное решение во многих автоматических установках.

Отредактировано CentauRUS (Сегодня 11:24:19)

837

CentauRUS написал(а):

Ну  тогда идя далее по пути уменьшения размеров можно дойти и до сектора на один выстрел - качели.

Да. Но скорее всего, там не особо изменения вносили. А внедрили автоподачу кассет. Ибо очень в ту компоновку исходное орудие хорошо укладывается.
http://www.al-mawqif.com/wp-content/uploads/2017/08/WNRussian_57mm-81_zif-71_Iraqi_pic.jpg
