Бронетехника ЮАР

Сообщений 31 страница 60 из 177

31

Вот видити как ЮАРовские провода никого особо не смутили, а наши просто бурю вызывают ;-)

32

Fritz написал(а):

Вот видити как ЮАРовские провода никого особо не смутили, а наши просто бурю вызывают

Ну, это у некоторых ...

33

одно дело, когда провода от навесного оборудования по салону видать, тут оно и должно навиду быть для быстрого ремонта.
другое дело, когда "сопли" под днищем болтаются. Вчера буквально, попадалось мне фото Волка снизу сзади - просто страх и ужас.
сразу вспомнил когда пошел Ниву-Шевроле в салоне глянуть, залез под днище - а там такая Ж...   сразу передумал.

34

Vold написал(а):

залез под днище - а там такая Ж..

а внешний осмотр, сразу не отпугнул?

35

злодеище написал(а):

Vold написал(а):
залез под днище - а там такая Ж..
а внешний осмотр, сразу не отпугнул?

не, ну я понимал что кузов бюджетный, что с него взять...
но заглянув вниз понял, что это не внедорожник..))
и снова взял б/у Чироки

36

ВОПРОС КО ВСЕМ ЛЮБИТЕЛЯМ ЮАРОВСКОЙ ТЕХНИКИ
Цитата с "Отваги":
В боевых условиях бронеавтомобили «Ратель» зарекомендовали себя как надежные средства перевозки пехоты и оказания огневой поддержки. Машины, вооруженные 90-мм пушками часто использовались в роли самоходно-артиллерийских установок и истребителей танков. Так в ходе напряженных боев на юго-востоке Анголы осенью 1987 г. бронеавтомобили «Ратель» FSV-90 уничтожили несколько танков Т-54. В то же время, и ЮАРовские части несли чувствительные потери от подразделений Народной армии Анголы, в которой было немало советских и кубинских военнослужащих. В боях за переправы на реке Ломба 13-14 сентября 1987 г. было уничтожено четыре БМП «Ратель».

У кого-то есть подробные описания боев с применением "Рателей" ?

http://www.otvaga2004.narod.ru/otvaga2004/armour-s-a-r/ratel90_03_.jpg

37

Vold написал(а):

одно дело

Да понятно, понятно, конечно это же совсем другое дело  :P

otvaga2 написал(а):

бронеавтомобили «Ратель» FSV-90 уничтожили несколько танков Т-54

Что то его пушка не выглядит грозно, как они Т-54 то били, в борт что ли... Или первое впечатление об орудии обманчиво?

Отредактировано Fritz (2010-12-29 15:34:24)

38

Fritz написал(а):

как они Т-54 то били, в борт что ли.

скорее всего, потому что они только из засад могли с ними сражаться

39

Fritz написал(а):

Что то его пушка не выглядит грозно, как они Т-54 то били, в борт что ли... Или первое впечатление об орудии обманчиво?

По идее в калибре 90мм можно сделать кумулятивный снаряд который будет Т-55 брать в лоб с любого угла.

40

BVV написал(а):

По идее в калибре 90мм можно сделать кумулятивный снаряд

ну, собственно они и были сделаны
плюс подкалиберные которые могли уверенно бить в борт

90 mm HEAT-T, OCC F1 This anti-armour round uses a steel-nosed, aluminium alloy bodied projectile containing a shaped charge formed from 670 g of RDX/TNT 60:40 located behind a copper cone liner. The warhead can penetrate 120 mm of armour plate set at an angle of 60º, or 300 to 320 mm of armour plate set at a vertical angle. The projectile has a maximum range of 1,500 to 1,800 m but the maximum effective range is approximately 1,100 m. For safety, the base-mounted electrical fuze (referred to in some instances as the G4C) is maintained in a short-circuited state until after firing. It will function instantaneously when the nose-mounted piezoelectric generator strikes a hard target and generates an electric current to detonate the explosive filling.
The Practice round used to simulate the 90 mm HEAT-T OCC F1 is the completely inert 90 mm TP-T BSCC 90 F1 which uses an aluminium bodied projectile with a tracer element in the base.

90 mm HE, OE F1 Intended for general use, the projectile with this round uses a forged steel body filled with 945 g of RDX/TNT 60:40. It produces blast and fragmentation effects at ranges up a maximum of 1,800 m. The nose-mounted fuze, referred to in some instances as the FUIF2, functions on direct and graze action. Some projectiles have tracer elements lasting 4 seconds fitted to the base.
MECAR SA also produce the 90 mm HE-T M631A1, filled with 1 kg of Composition B.

90 mm SMK-WP, OFUM F1 This round may be regarded as a White Phosphorus (WP) filled equivalent to the 90 mm HE OE F1. It employs a similar nose-mounted direct and graze action fuze which functions to burst open the projectile's steel body and release WP creating a smoke screen up to 50 m wide and lasting 20 to 30 seconds. Maximum range is 1,800 m and combat range 800 m. Some of these projectiles may have tracer elements fitted to the base.

90 mm Canister, ODR F1 Intended for use as an anti-ambush and close-in defence anti-personnel round, the 90 mm Canister ODR F1 is fitted with a blunt-nosed, straight sided, thin-walled projectile containing approximately 1,100 lead spheres weighing 4 kg. As the projectile leaves the gun muzzle the projectile casing breaks open to release the lead spheres in a cone-shaped pattern. Maximum effective range is 150 m.
ODR stands for Obus de Defense Rapprochée. This round is no longer available from Giat Industries.

90 mm APFSDS-T, M645 This anti-armour round was developed by MECAR SA specifically for use with the 90 mm F1 gun. It has a tungsten alloy long rod penetrator which is fired with a muzzle velocity of 1,050 m/s to an operational range of more than 1,300 m. It can penetrate 70 mm of Rolled Homogeneous Armour (RHA) at an incidence of 60º. Time of flight to 1,300 m is less than 1.4 seconds. The finned tail assembly contains a tracer which burns for the first 4 seconds of the trajectory. The complete round weighs 6.8 kg of which 1.4 kg is multiperforated propellant. The projectile weighs 2.5 kg and is 425 mm long. The complete round is approximately 645 mm long.
A practice round known as the 90 mm FSDS-TP-T M664 has the same ballistic characteristics as the 90 mm APFSDS-T M645 but uses a steel long rod proje

41

По моему. дело здесь не в пушках/снарядах, а прежде всего в развитии тех событий, когда ФАПЛА-вское воинство потопало "громить Униту" и нарвалось на механизированные части ЮАР у Ломбы.
Это мне  здорово кое что напоминает ;)  - собрались покарать "сепаратистов" , но вскоре нарвались на их "спонсоров" и прибегли к единственно приемлемому маневру - "Драп", побросав большую часть своей могучей техники  и снаряжения. Правда... та история имела продолжение - на сцене появились "кунаки" обиженных поборников "конституционного порядка", кубинские Т-62 и... Звезда Рателей 90, как "чудесных истребителей Т-шек"....стремительно закатилась. :'(

42

это как,-

-а у меня брат боксёр!
-а у меня дядя в омоне!
)))

43

Edu написал(а):

Это мне  здорово кое что напоминает

Хорошо, что "кунаки" не вписались :idea:

44

Виталий Иванович (PQ) написал(а):

Но ведь в штаб-компанию ИВЕКО посещать куда приятней, чем в летать в какую то "дикую" ЮАР.

Как побывавший и там и там, если мне предложат выбор где провести "культурную командировку" возьму ЮАР без колебаний! Лететь конечно немного дольше... но зато мили на карточку так и летят!  :rofl:

45

otvaga2 написал(а):

У кого-то есть подробные описания боев с применением "Рателей" ?

Helmoed-Romel Heitman "War In Angola-The Final South African Phase".

Если судить по этому источнику "Ратель-90" уничтожали танки, но не без проблем.

46

http://img301.imageshack.us/img301/4707/olifantmkii.jpg

47

http://i602.photobucket.com/albums/tt104/vor033/South%20Africa/19_zpse8871ace.jpg

http://i602.photobucket.com/albums/tt104/vor033/South%20Africa/10_zps934b7b12.jpg

48

http://www.sa-transport.co.za/military/army/ratel_ifv_aad2008_09_dvdb08.JPG http://www.sa-transport.co.za/military/army/ratel_ifv_aad2008_11_dvdb08.JPG--

Отредактировано KORVIN (2015-06-06 17:28:54)

49

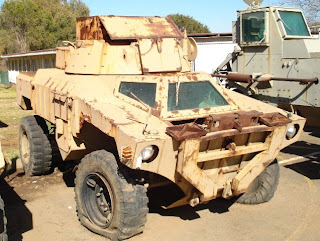

Mechem MC-90 http://www.army-guide.com/images/mc90_sdjh1.jpg http://2.bp.blogspot.com/_NQmO8hcl258/TSDJSc-2aaI/AAAAAAAABHE/c49hHEsdsAc/s320/mc90.JPG должен был сменить Эланд в тактической нише лёгкой пушечной БРМ но армия ЮАР к тому моменту уже здорово нахлебалась с французиком и сделала окончательный поворот в сторону тяжолого пушечного БА.http://www.armourbook.com/uploads/forum/posts/1232516738_jar_prototip.jpgКонструкторы фирмы Mechem постарались исправить всё что не устраивало военных в Эланде,высокую надёжность и проходимость на пересеченной местности должно было обеспечить использование узлов и агрегатов Unimog и новые колёса большой размерности, защиту от противотанковых мин V-образное днище сварного бронекорпуса и посадка водителя по центру в "бронерубке" с пулестойкими стеклами обеспечивающими хороший обзор на 180 градусов.
(добавляю свежих фото от patetlao)http://ic.pics.livejournal.com/patetlao/12322974/750338/750338_original.jpghttp://ic.pics.livejournal.com/patetlao/12322974/752231/752231_original.jpg

Отредактировано KORVIN (2015-08-02 01:25:34)

50

Как известно армия ЮАР неоднократно пыталась заменить Ратель.Не смотря на то что солдаты любили эту БМП у неё было несколько трудноустранимых недостатков.В качестве возможной замены фирмой Армскор был разработан БТР АС200 http://www.armourbook.com/uploads/forum/posts/1232424417_ac200.jpg http://www.armourbook.com/uploads/forum/posts/1232424491_ac200_front.jpg http://www.armourbook.com/uploads/forum/posts/1232424515_ac200_side.jpg (фото с armourbook) http://ic.pics.livejournal.com/patetlao/12322974/740121/740121_original.jpgредкая версия 8х8 в качестве логистической машины аналогично Ратель Логистик http://image2.sina.com.cn/jc/pc/2003-11-06/29/U34P27T29D907F461DT20031106001756.jpg

Отредактировано KORVIN (2015-07-20 17:56:43)

51

Несколько ранее же.. http://www.armourbook.com/uploads/forum/posts/1235864219_ac100a.jpg http://www.armourbook.com/uploads/forum/posts/1235864242_ac100b.jpg http://www.armourbook.com/uploads/forum/posts/1235864256_ac100c.jpg http://www.armourbook.com/uploads/forum/posts/1235864275_ac100d.jpg стоит отметить что БМП АС100 была амфибийна что нехарактерно для бронетехники ЮАР.(фото с armourbook)

Отредактировано KORVIN (2015-05-17 22:16:48)

52

Безусловно наработки по теме этих колёсных ББМ 6х6 со схемой осей 2+1 учитывались южноафриканскими конструкторами при разработке двадцатью годами позднее колёсной многоцелевой ББМ RG-35 создаваемой в расчёте на программу "Сепула" южноафриканской армии.Создавая эдакий вариант "Рателя 2000-ых" конструкторы изначально приняв традиционную схему расположения осей 1+2  планировали в дальнейшем разработать второй вариант - с двумя управляемыми осями, для будущей боевой машины, которая будет иметь более низкий силуэт,толстую броню и 2-местную башню, для которой требуется наличие двух передних осей для правильного распределения веса.Окончание эпопеи с заменой Рателя в принципе известно  ввсем: Армия ЮАР по проекту Hoefyster выбрала лицензионную Патрию AMV с максимально возможным для данного шасси уровнем баллистической и противоминной защиты(RG-41 банально опоздала на конкурс) а программа перевооружения с Касспиров на многоцелевую КБМ потерпела фиаско.

53

TH800 шире известный как "Бисмарк" http://www.saarmourmuseum.co.za/images/img_11.jpg К середине 80ых работа над перспективным тяжёлым пушечным БА способным как вести разведку и боевое охранение бронегрупп так и работать истребителем танков, машиной огневой поддержки в глубоких рейдах по уничтожению баз партизан уже шли полным ходом.Однако первые прототипы собранные фирмой Сэндок Аустрал на узлах бронеавтомобилей Сарацин и Ратель мягко говоря не произвели должного впечатления на военных. Тут то как никогда и пригодились инженеры западногерманской фирмы Тиссен Хеншель с чертежами "колёсного танка" ТН800.Фирма разработала семейство бронемашин 4х4,6х6 и 8х8 однако от варианта 4х4 вскоре решено было отказаться а вариант 6х6 ТН400 с башней танка Леопард-1 не вызвал интереса у армий Европы.В ЮАР также немного поигрались с предложенным ТН400 с имитатором массы башни планируемой к установке но гораздо больше конструкторов Сэндок Аустрал заинтересовал вариант 8х8 ТН800.Прототип построенный при помощи специалистов из ФРГ получился действительно неординарным.http://ic.pics.livejournal.com/sunderland73/16994372/53189/53189_900.jpg

Отредактировано KORVIN (2015-06-07 21:55:11)

54

Экипаж четыре человека.
Боевая масса  41, 049 t

Вооружение 105 mm (L7) , 2 x 7,62 mm пулемёта; 60 mm миномёт

Двигатель турбированный дизель MTU 588 kW (786 hp)

Tрансмиссия автоматическая  ZF4HP 2000;
Скорость 86 km/h

Oперативная дальность 1 000 km http://s39.radikal.ru/i085/1001/e0/30c17740711c.jpg

Отредактировано KORVIN (2015-05-18 19:38:39)

55

Приличные фотки "Бисмарка" есть?

56

Artemus написал(а):

Приличные фотки "Бисмарка" есть?

Не удрюченного в Блумфонтейне а на ходу?Не встречал.Разве что отсюда скринить с 7.26

57

KORVIN написал(а):

Не удрюченного в Блумфонтейне а на ходу

Да хотя бы и музейного.

58

Artemus написал(а):

Да хотя бы и музейного.

10V выкладывал тут Колёсные танки в хорошем разрешении.А тут http://strangernn.livejournal.com/130104.html увы уже послетало.

Отредактировано KORVIN (2015-05-19 19:14:27)

59

Шоб два раза не вставать :
http://mybroadband.co.za/photos/data/656/medium/bismark5a.jpg
Справа от Бисмарка стоит так же весьма любопытный зверёк известный как Rooikat ICV.
http://s3.uploads.ru/YW5X6.jpg
http://4.bp.blogspot.com/_NQmO8hcl258/TSDML76GWRI/AAAAAAAABJU/TE1PnWbq3Pg/s320/DSC07020.JPG

ТТХ :
Боевая масса(без башни) 20т
Двигатель: турбированный дизель MTU-V-6-6396
Tрансмиссия автоматическая  ZF4HP 2000
Максимальная скорость 120 км/ч
Оперативная дальность 1 200 km
Машина была впервые представлена на DEXSA 98 и представляла собой переднемоторный вариант ББМ Rooikat с целью расширить его боевые возможности по сравнению с оригинальной "танковой компоновкой" для применения в качестве БМП(армии ЮАР на замену тому же Ратэлю предлагался вариант с башней от Ратель-20),БТР,КШМ,медицинской и прочих специальных машин.Максимальная боевая масса в варианте БМП доходила до 25т,вооружение на выбор заказчика. Уровень защиты по утверждению производителя соответствовал таковому для оригинального Rooikata,т.е. машина выдерживала подрыв на противотанковой мине,круговой обстрел бронебойными пулями 7,62мм и обстрел бронебойными 23мм снарядами во фронтальной дуге 60 градусов.

Отредактировано KORVIN (2016-11-19 16:12:12)

60

KORVIN написал(а):

Шоб два раза не вставать

Спс.
