замеры по Maxx Pro, саму стальную основу промерить к сожалению не было возможности, но если отталкиваться от замера алюминиевой доп брони и фотки открытой двери, то броня машины выходит что то около 11мм стали - 27мм воздушный зазор - 16мм алюминиевая доп броня.

M113AS4

влд

борт

накладка по центру нлд

Что замерено ?

Фото с разрезанным корпусом я дал просто  что бы было понятно от какого шва начинается 20 мм плита

Сам замер был в районе 7 опорного катка через пролом в полке, но переход от 30 на 20 идёт по центру корпуса почти

Отредактировано Wiedzmin (2024-12-28 09:47:10)

Укр. формализация на вопрос защиты БТ от FPV дронов. Конкретики минимум, но, возможно, интересен взгляд на проблему защиты  с той стороны. Док по сути один и тот же для БТР-БМП-Т

Чертежи складных капюшонов а-ля фаэтон. Чертежи самого изделия суть одинаковые на все машины.
https://disk.yandex.ru/i/a1yYIi7zQkuinA БМП-2
https://disk.yandex.ru/i/lF_--h0J5bnKJw БТР-3
https://disk.yandex.ru/i/5wrp6JfLDjgj5A Мардер
https://disk.yandex.ru/i/OHj5_oeS-8GUcg Страйкер

продолжая копаться в Leopard-2A4, дверка отделяющая боекомплект в нише башни от боевого отделения судя по всему сделана из алюминия... пока что нет полной уверенности, но остатки обгоревшей детали похожи именно на дверь...

Я еще до СВО писал, что двуоосные автомобили не годятся в качестве шасси для бронирования.
Стоит навесить на них хотя бы минимальную защиту от кумы и от крупных осколков - и они едут только по асфальту.
Не меньше 3 осей нужно бронеавтомобилю. На двух он или недобронированный, или недоавтомобиль.

Самопальный ТБТР на базе танка со снятой башней.

Бронирование из дерьма и палок - листовая сталь (вряд ли броневая), бревна и кирпичи.

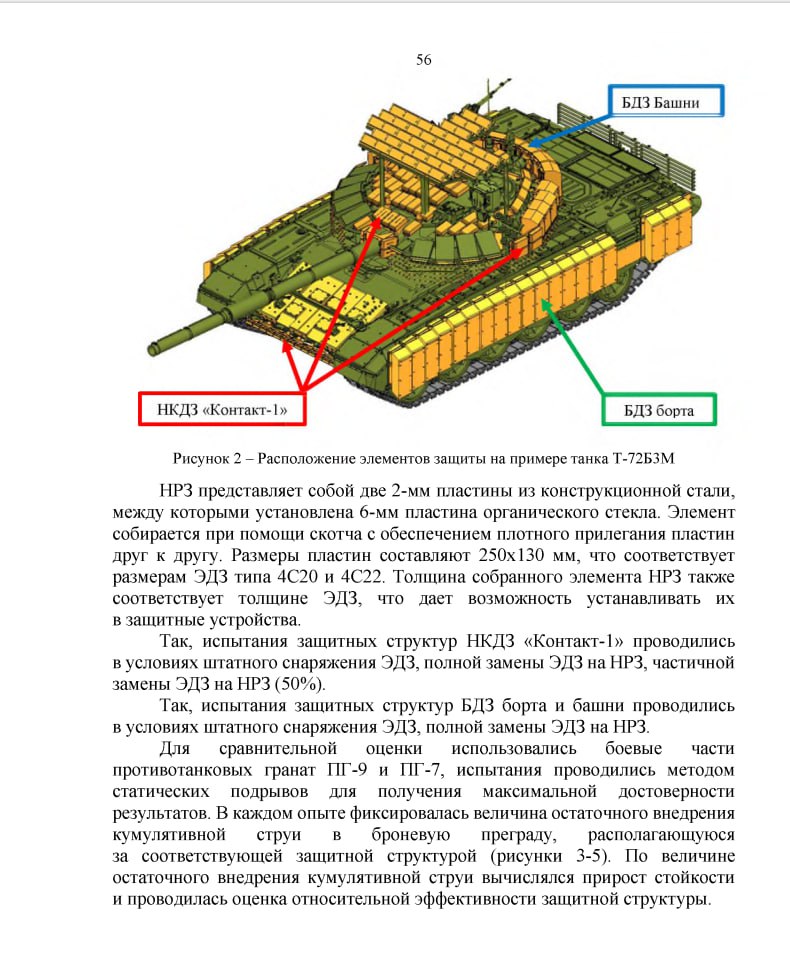

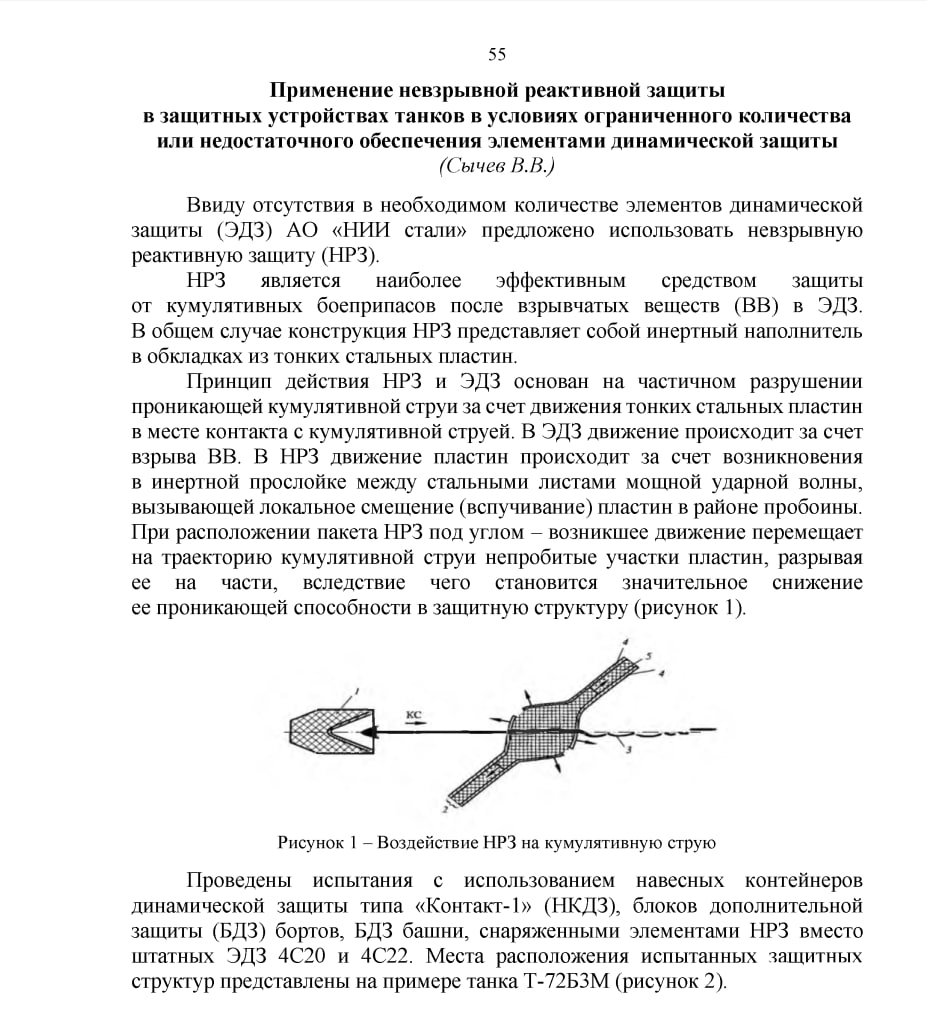

Но при той же массе можно было установить невзрывную ДЗ (NERA), а сверху взрывную ДЗ - и получилась бы серьезная защита.

там и дальше интересно:

Говоря о дронах, которые используются противником, Шаленый отметил, что сейчас Вооруженные силы Украины массово не используют дроны на оптоволокне. Однако российская сторона ожидает, что в течение ближайших месяцев украинские военные перейдут именно на них. "Здесь возникает необходимость закрытия практически всей машины решетчато-сетчатыми экранами, чтобы относительно гарантированно защититься от поражения", - сказал он, добавив, что подобные решения сейчас применяются в войсках для решения узких задач.

По словам Шаленого, для борьбы с дронами на оптоволокне возможно использовать только механические средства защиты. "В ближайшей перспективе [поможет] защита за счет решетчато-сетчатых экранов, а в среднесрочной перспективе - применение активных систем защиты", - добавил он. Он отметил, что сейчас для бронетанковой техники наиболее актуальной является защита от FPV-дронов. "Если мы говорим про FPV-дроны, которые управляются по радиоканалам, то способом борьбы с ними является установка средств РЭБ (радиоэлектронной борьбы - прим. ТАСС)", - пояснил он.

Сейчас на российских танках применяется РЭБ с расширенным диапазоном, с конца 2024 года они устанавливаются на каждой машине. "Но так как диапазон работы FPV-дронов постоянно расширяется, идет тенденция снижения частот до 400-500 МГц, то проводятся работы по дальнейшему расширению диапазона [РЭБ]", - добавил Шаленый.

про такой мангал что ли говорили военные, что он вместе с башней поворачивается и можно пушкой работать без помех? ===>

Танкисты группировки "Восток" действуют у границы со временно оккупированной 🐷 Екатеринославской губернией Империи. Обратите внимание на два момента в видео.

Эхад. Т-72Б3М оснащен мангалом оригинальной и весьма толковой и продуманной конструкции. На войсковое или волонтерское творчество - не похоже. Но и такой фабричной конструкции мы не видели. Да и на фабричных есть ДЗ. Возможно, экспериментальная чья-то работа, либо творчество полевого танкоремонтного завода.

Штайм. Танки работают прямой наводкой с относительно небольших дистанций ОФС и ракетами. На видео сейчас попадается редко. В реальности же, конечно, чаще. Особенно у Т-90М.
https://t.me/pozivnoy_kazman/18745

Хотелось бы узнать может ли дроны сбивать, без этой возможности этот КАЗ особо не изменит ситуацию.

Выпуск 2024 года.
Ссылка

Отредактировано DAK (2025-03-13 11:31:45)
