Защита современной БТТ-5

Сообщений 781 страница 810 из 811

781

Арсений80 написал(а):

Ну может так оказаться что креатив это нездоровый авантюризм. Как у тех же украинцев, которые зафантанировали идеями в области БТТ в период незалежности, а по факту все эти идеи оказались весьма сомнительными.

Все их идеи это идеи времен союза, зачастую разработанные союзными НИИ, просто были извлечены копии документации из-под сукна, сами идеи были не реализованы по разным причинам, в том числе из-за развала союза...

0

782

Арсений80 написал(а):

Ну может так оказаться что креатив это нездоровый авантюризм. Как у тех же украинцев, которые зафантанировали идеями в области БТТ в период незалежности, а по факту все эти идеи оказались весьма сомнительными.

Все их идеи это идеи времен союза, зачастую разработанные союзными НИИ, просто были извлечены копии документации из-под сукна, сами идеи были не реализованы по разным причинам, в том числе из-за развала союза...

Wiedzmin написал(а):

https://sun9-45.userapi.com/impg/tN_4wtNfl8uW1IVegM05F5aKvD-6rz0lN5Y3GA/p-bXskg2pdk.jpg?size=924x1069&quality=96&sign=745b644e426695dc105460e579b90afa&type=album

состав блока ДЗ М5А2, по крайней мере из того что могу понять по доступным фото и видео

Подпись автора

    Жаждешь справедливости — найми ведьмака.

Чем-то смахивает на первые версии модульной ДЗ "Кактус" но могу ошибаться.

0

783

Jospf написал(а):

Все их идеи это идеи времен союза, зачастую разработанные союзными НИИ, просто были извлечены копии документации из-под сукна, сами идеи были не реализованы по разным причинам, в том числе из-за развала союза...

И в РФ, и в США танкостроители в девяностые и нулевые с разной степенью интенсивности допиливали идеи, высказанные в 70-80-ые, а иногда и еще раньше (как, например, КАЗ).
И только при нынешней дроновой революции и развитии автоматизации изменившиеся условия уже жестко требуют радикального изменения бронетехники.
Хотя даже и у этих изменений предпосылки давно начали проявляться, но сейчас резкие количественные изменения перешли в качественные. Нынешние рои дронов и "борьба со вторыми эшелонами" 40-летней давности принципиально похожи, но количественные различия - небо и земля.

Самый революционный танк, получается, был в 80ых израильский Перех со Спайками. Хоть он рассматривался не как ОБТ, а как средство поддержки, но специализация на стрельбе с ЗОП предвосхитила эволюцию танков в 21 веке.

0

784

mr_tank написал(а):

К TK-421 какие то наставления от ниистали в войска идут?

Видел только от габту от 23-го года методички, но они и тут светились.

0

785

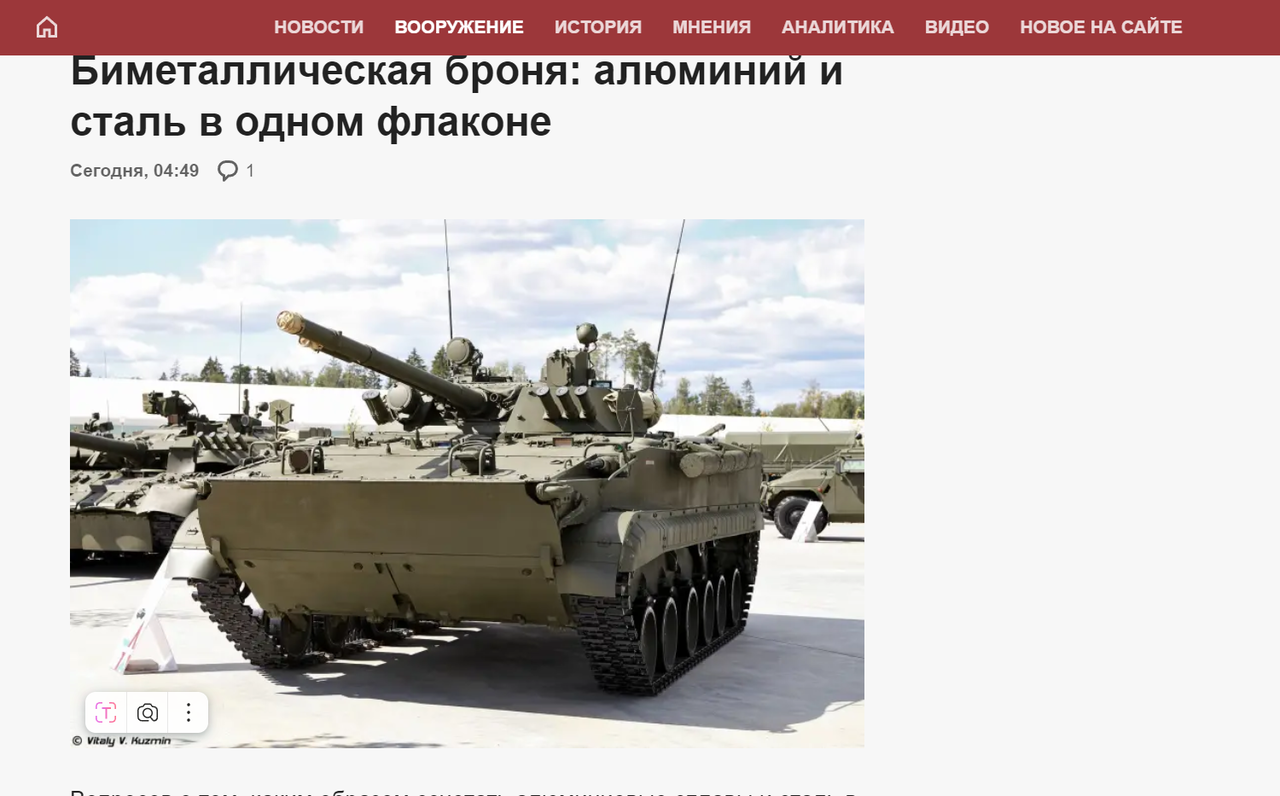

http://forumupload.ru/uploads/000a/e3/16/4601/t546261.png
Ссылка

0

786

В тему защиты и БТТ и личного состава. За несколько лет до СВО (да и сейчас тоже) у нас раз 15 открыли "уникальные качества СВМПЭ", но не только открыли но и впервые получили.... Крч как у нас создают "велосипеды".
https://forumupload.ru/uploads/000a/e3/16/1179/998740.jpg

0

787

PawelTu написал(а):

http://forumupload.ru/uploads/000a/e3/16/4601/t546261.png
Ссылка

Ну ну интересно как будут варить биметал люминь+сталь учитывая разные температуры плавления!?

Скорее всего проще и дешевле, делать так основной корпус с основной броней люминь сверху на него через крепеж прослойка керамика/текстолит потом прослойка из резины, потом доп броня из стального листа повышеной прочности. Это несчитая вставок в основной корпус где надо усиливающих каркасов из стали или титана. Как инженеру мне кажется такое устройство наиболее реальным и технологически исполнимым.

0

788

Jospf написал(а):

Ну ну интересно как будут варить биметал люминь+сталь учитывая разные температуры плавления!?

пытались решить проблему в условиях никакого развития химпрома.

0

789

Jospf написал(а):

Ну ну интересно как будут варить биметал люминь+сталь учитывая разные температуры плавления!? Это несчитая вставок в основной корпус где надо усиливающих каркасов из стали или титана. .

Из за этого БМП-3 и критиковали изначально, как и БМД в свое время.
А титан как варить знаете? Инертная среда, типа азота.

0

790

https://sun9-73.userapi.com/impg/5Q4ASxPgC2KLgdK08J8TNoA5Bm46y2AD6c0ofw/4Nc3rY056rs.jpg?size=2560x2018&quality=96&sign=8bc79b989a6a46c7508d868a06989e51&type=album
https://sun9-75.userapi.com/impg/nPES0oWZWKMqlRFwGBEMLqgZoI7_Tv2R0l1aBw/rPW1Knkm5ko.jpg?size=1261x695&quality=96&sign=a6f9b20f0bfa93a7be5c9c7a1a4849d8&type=album

более полные замеры брони M2A2 Bradley

чуть позже будет сделана схема башни, в схемах так же возможны правки при появлении новых замеров.

что до бредли, как видно базовая алюминиевая броня находится на уровне БМД-1, размер десантного отделения по высоте отличается от БМП-1 не сильно(чертеж БМП-1 так же приложен, см картинку №2), в целом за счет доведения массы БМП почти до уровня Т-55 удалось естественно повысить уровень защиты в сравнении с другими БМП, но для того что бы говорить о "лучей в мире" нужно быть альтернативно одаренным.

Отредактировано Wiedzmin (2024-11-30 12:27:33)

0

791

А коричневым на схеме бредли что обозначено?

0

792

сиденья в ДО

0

793

В сравнении с цифрами доклада по SAIFV, сиденья на этой схеме примерно на 12см выше от пола.

Отредактировано skylancer-3441 (2024-11-30 14:30:04)

0

794

видимо после переделки от А1 в А2 ?

А1 проверить к сожалению негде

0

795

Непонятно. Вообще, сидушки судя по фото не очень параллельные полу, и к тому же если например наполнитель сидушки включить в измерения, или не включать, или включить наполовину, то цифры будут гулять, и сантиметров 5 так можно и найти и потерять.

До А2 у них были индивидуальные крепления, и можно было заметно ниже поставить, если ничего не мешалось, хотя по умолчанию с завода видимо ставили выше.
http://afvdb.50megs.com/usa/pics/m2bradley/m2bradleyintleft.jpg
https://upload.wikimedia.org/wikipedia/commons/thumb/9/96/2008_Atlanta_Motor_Speedway_Oct_26_Pep_Boys_500_%284%29_%282978144300%29.jpg/1280px-2008_Atlanta_Motor_Speedway_Oct_26_Pep_Boys_500_%284%29_%282978144300%29.jpg
Обратите внимание на среднее сиденье:
https://i.imgur.com/ceLlCto.jpeg

Отредактировано skylancer-3441 (2024-11-30 15:21:46)

0

796

вобщем надо больше доступа к нутру, тогда можно и без подушки, и с подушкой рзмеры самих сидух(1500мм длиной) проммерить полностью

0

797

Wiedzmin написал(а):

спасибо, ну тогда вроде верно нарисовал, надо потом будет замеры сделать какие никакие

Отредактировано DAK (2024-12-03 17:40:36)

0

798

Видел, спасибо, но это тройка, без замеров и без структуры

ВВ наверняка та же что и в Абрамсе -lf-2 либо lf-2xa

0

799

https://sun9-67.userapi.com/impg/JmyNQp88RKv3uA982he-Y4OaRS_ubzoXXZ3pUw/akEJgnJoJ6c.jpg?size=1483x1817&quality=95&sign=5695596373d0d6faed12919ad9587202&type=album

вскрытый блок ДЗ BRAT M5A2 для бортовых проекций корпуса, все еще возможны правки

Отредактировано Wiedzmin (2024-12-05 09:35:54)

0

800

обновил блок, может еще что то будет правится

0

801

Wiedzmin написал(а):

обновил блок, может еще что то будет правится

почему на одном участке сталь-коричневая(вертикально текстолит/вв/сталь),

на другом-голубая(наклонно сталь/резина/сталь/вв/сталь/текстолит)?

в итоге получается на части картинки что то типа голубой/оранжевый/коричневый
приведите отображение материалов к общему знаменателю, а то тут читаем тут не читаем, тут рыбу заворачивали.

Отредактировано mr_tank (2024-12-05 07:58:24)

0

802

mr_tank написал(а):

почем

Потому что читается оно по порядку расположения плит от лицевой стороны к тыльной, те снизу вверх для наклонных и справа налево для вертикальных.

Единственная ошибка с наклонными лёгкими, там  центральный слой - вв, а не резина, это я что то упустил да

0

803

Обновил ещё раз

https://sun9-28.userapi.com/impg/m0mn8JFupPQ3FzVBaaCA-8jXxWVDiE7jydHexQ/luavcf0c0Mg.jpg?size=547x608&quality=95&sign=324d4fc2928baac9b3c8bfc0b99f1bc4&type=album

Если не понятно то изометрия

Отредактировано Wiedzmin (2024-12-05 09:50:35)

0

804

Внутренний Лебедев плачет кровавыми слезами, менее нагруженный вариант на основе раннего:
https://i.imgur.com/LYx470j.jpeg

Отредактировано skylancer-3441 (2024-12-05 10:49:33)

0

805

Я как финальную схему для всей машины собирать буду может придумаю что то попроще

0

806

Wiedzmin написал(а):

ДЗ BRAT M5A2

При срабатывании вся секция повреждается, или еще часть ее сохраняет работоспособность?

0

807

1 граната старая - 1 блок целиком
Мощные птуры и арт.бкс хз, может и насколько за раз наверно снять

Обычная дз ж

Отредактировано Wiedzmin (2024-12-05 16:44:50)

0

808

M5a2 вв LF2(та же что в Абрамсе)
M3a2 и М4а2(по другим данным так же LF2) - lbr6

Остальные пока не искал

Отредактировано Wiedzmin (2024-12-05 20:30:16)

0

809

Wiedzmin написал(а):

Обновил ещё раз

Если не понятно то изометрия

Отредактировано Wiedzmin (Сегодня 09:50:35)

Маленькая плита обратного наклона внизу / "пятка" введена для закрытия ослабления нижней зоны блоки как я понимаю. Немного костально сделано.

0

810

так же как на блоках ARAT, не столько костыль, сколько предусмотрительно скорее
