Защита современной БТТ-5

Сообщений 301 страница 330 из 412

301

ну это скорее всего текстолит и есть. возможно как и на MaxxPro, но т.к и на корабле никто не догадался отфокать разбитую панель толком... то утверждать не могу.

302

Продублирую.

303

злодеище написал(а):

Против лбт лучше всего работает кумулятивное кольцо.

такой боеприпас будет габаритен. И как ручное противотанковое средство использовать его проблемно.

304

ДимитриUS написал(а):

это БТР-80 разносит РШГ, но есть сомнения, что шведа или американца так поломает.

305

mr_tank написал(а):

это БТР-80 разносит РШГ, но есть сомнения, что шведа или американца так поломает.

У ршг кольцевой предзаряд

306

https://cloud.mail.ru/public/CCxo/zhphdhkBH
Съездил в Патриот, пофоткал CV-90, и некоторые другие машины. (И несколько машин музейной экспозиции.) Люки у CV-90 были закрыты, залезание не поощрялось.

Отредактировано skylancer-3441 (2023-08-30 18:16:35)

307

skylancer-3441 написал(а):

пофоткал CV-90,

Спасибо

Скан какой никакой собрал , при допущении что толщина блока 150мм, толщины наполнителя следующие

https://sun9-51.userapi.com/impg/sAV8ftOJVEKdIkwy6zHanLhkWMd6s48UAD5Zog/ko_A_v--eFY.jpg?size=1851x977&quality=95&sign=72098bccdbb5b15e0c6c47444c1380d8&type=album

7-8мм арамидки -5-5,5мм пластик -6,5-7мм сталь -45-47мм зазор с пеной - 7-8мм арамидки -5-5,5мм пластик -3,6-4мм сталь -40мм зазор -20мм люминь

Если блок не 150 то толщины другие, но пропорции будут те же

Отредактировано Wiedzmin (2023-08-31 10:12:14)

308

Wiedzmin написал(а):

7-8мм арамидки -5-5,5мм пластик -6,5-7мм сталь -45-47мм зазор с пеной - 7-8мм арамидки -5-5,5мм пластик -3,6-4мм сталь -40мм зазор -20мм люминь

Если блок не 150 то толщины другие, но пропорции будут те же

Это  просто  показывает  ,  что  будущее  за  маскировкой  и  КАЗ ,  на  каждую  "  броню "   всегда  найдётся  свой  снаряд ,  который  на  много  превосходит   защиту.

309

powermax написал(а):

Это  просто  показывает  ,  что  будущее  за  маскировкой  и  КАЗ ,  на  каждую  "  броню "   всегда  найдётся  свой  снаряд ,  который  на  много  превосходит   защиту.

Так было всегда

310

powermax написал(а):

Это  просто  показывает  ,  что  будущее  за  маскировкой  и  КАЗ ,  на  каждую  "  броню "   всегда  найдётся  свой  снаряд ,  который  на  много  превосходит   защиту.

это говорит еще и о том, что надо, очень надо смотреть на результат пробития. Если в результате пробития мелкая дырка, то одно. Если мелкая дырка и куча осколков внутрь - другое.

311

Ссылка
Показывают козырьки изнутри, между металлическими плитками суют дз.

312

Отстрелянный YPR

313

https://cloud.mail.ru/public/CCxo/zhphdhkBH/tmp - Патриот 03.09
Вторая поездка в Патриот, почти всё внимание досталось Cv-90

314

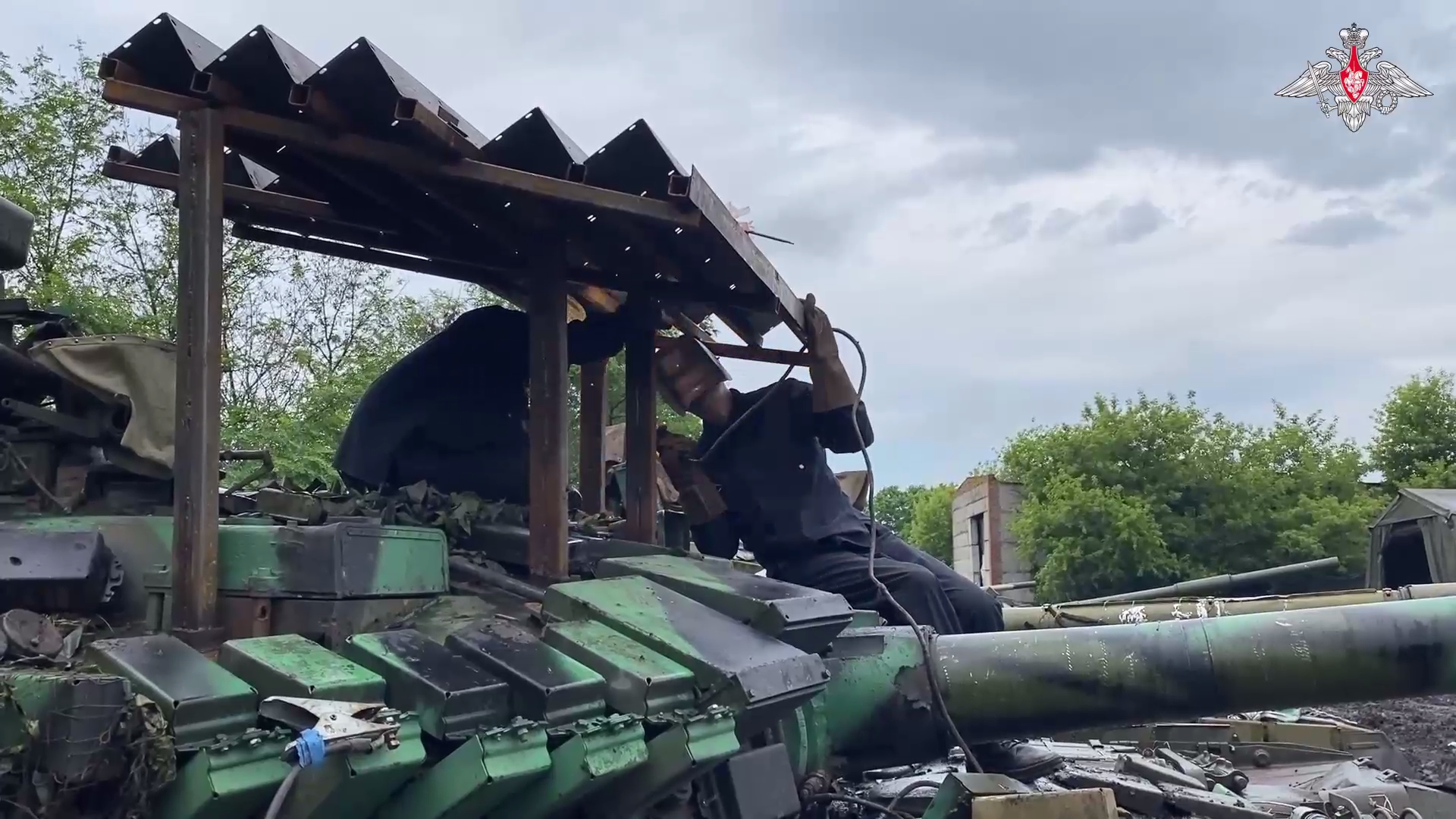

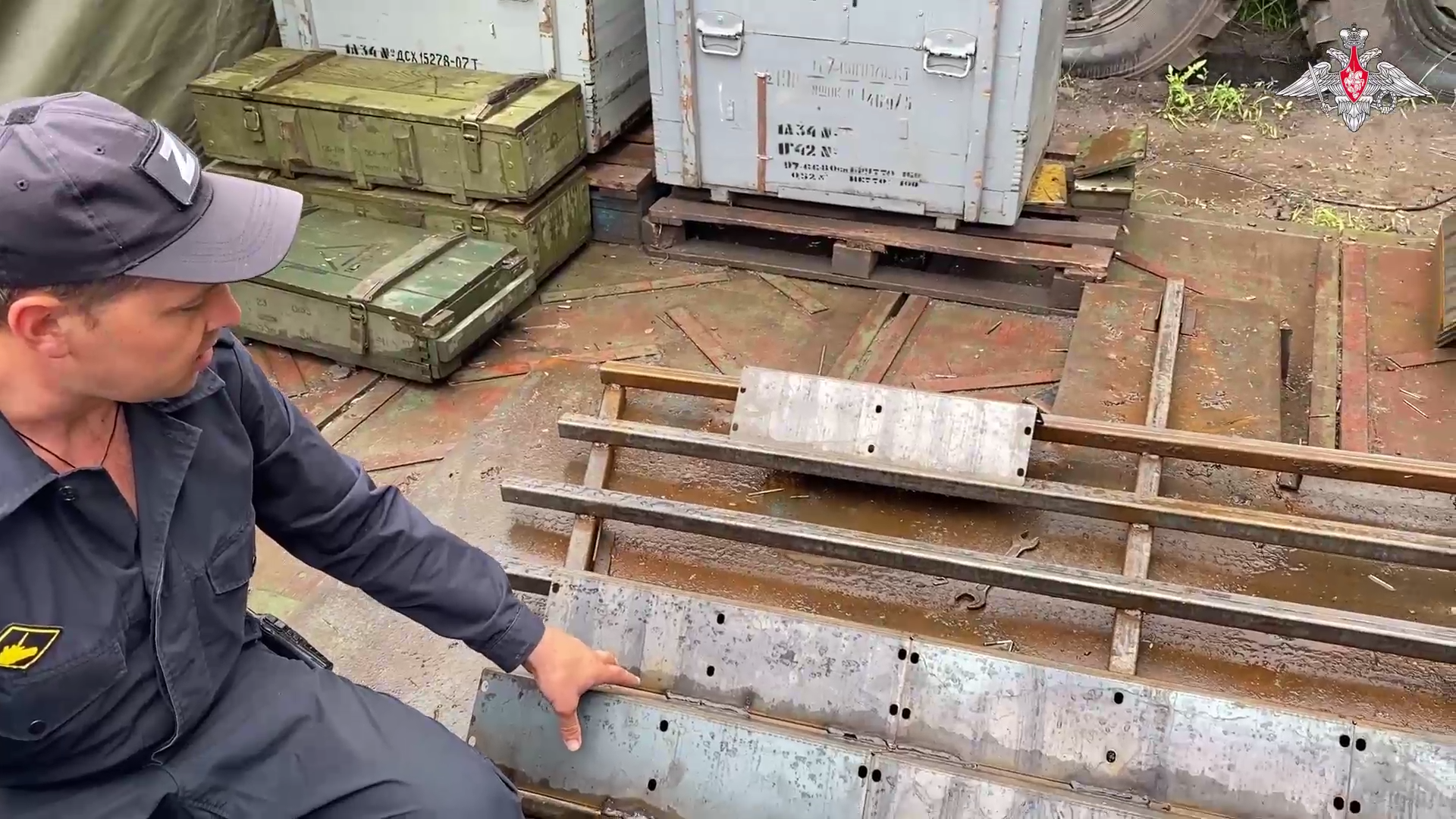

Установка козырьков и установка в них элементов ДЗ.

https://forumupload.ru/uploads/000a/e3/16/1472/t820012.png
https://forumupload.ru/uploads/000a/e3/16/1472/t812241.png

315

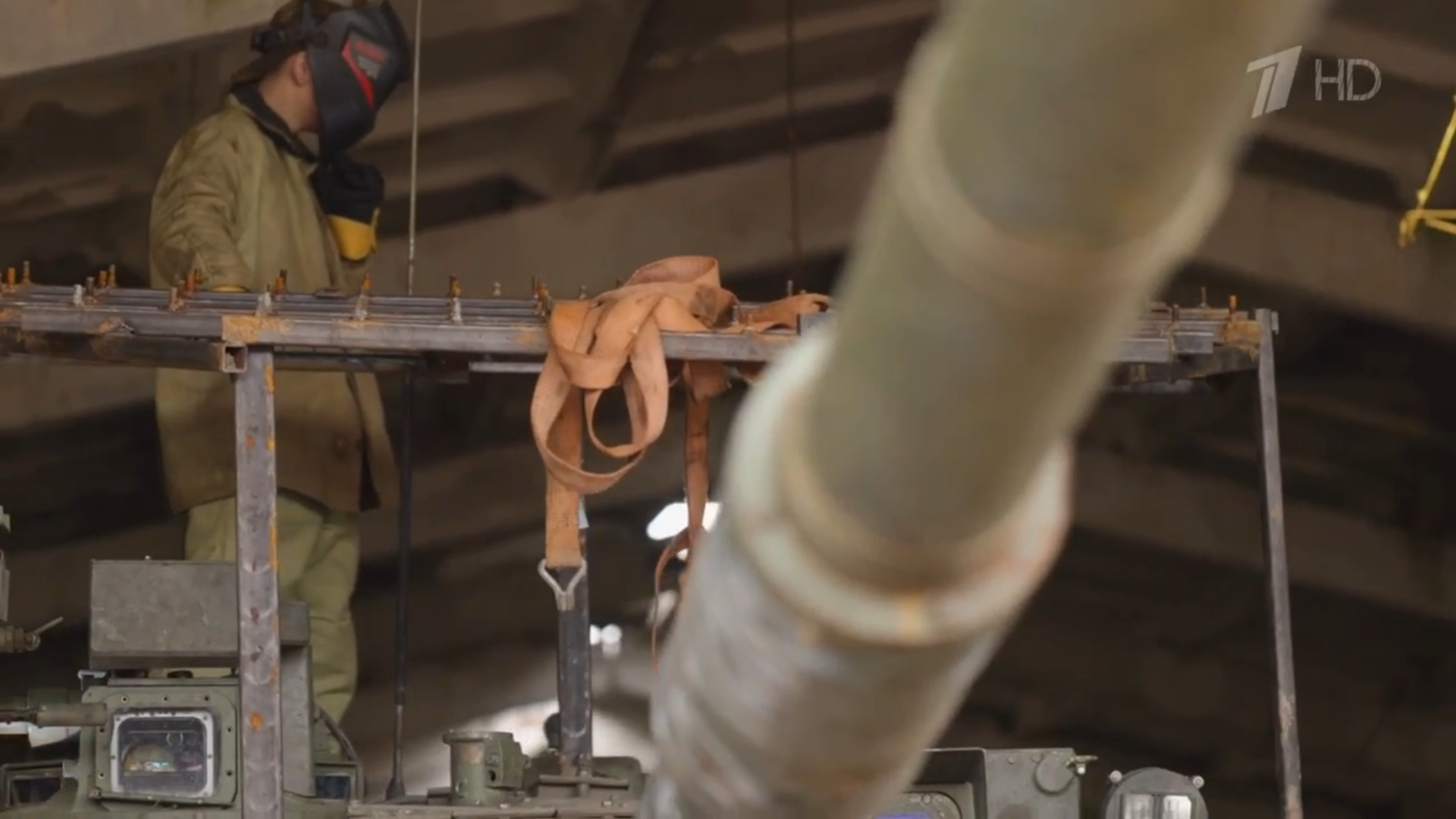

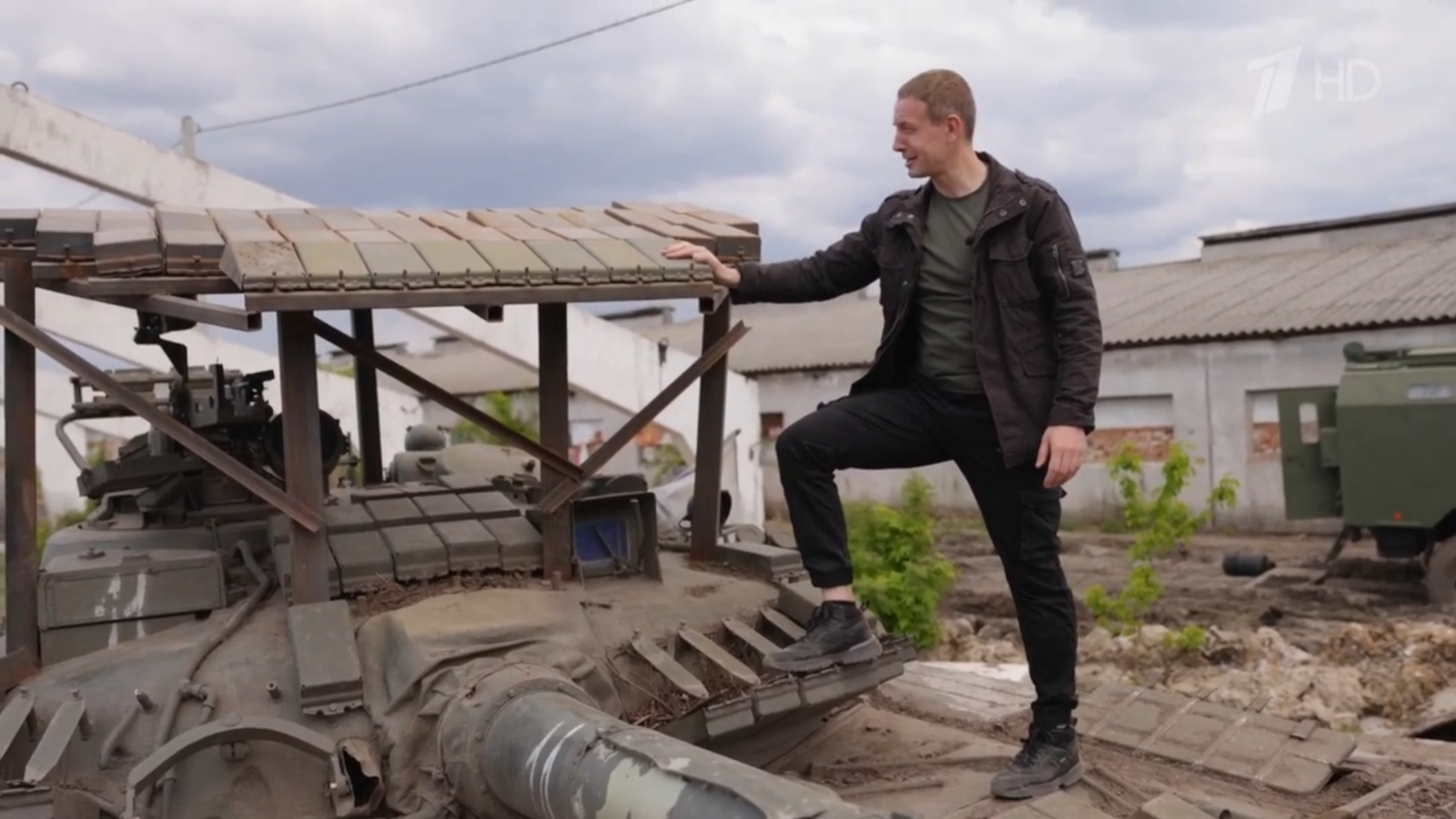

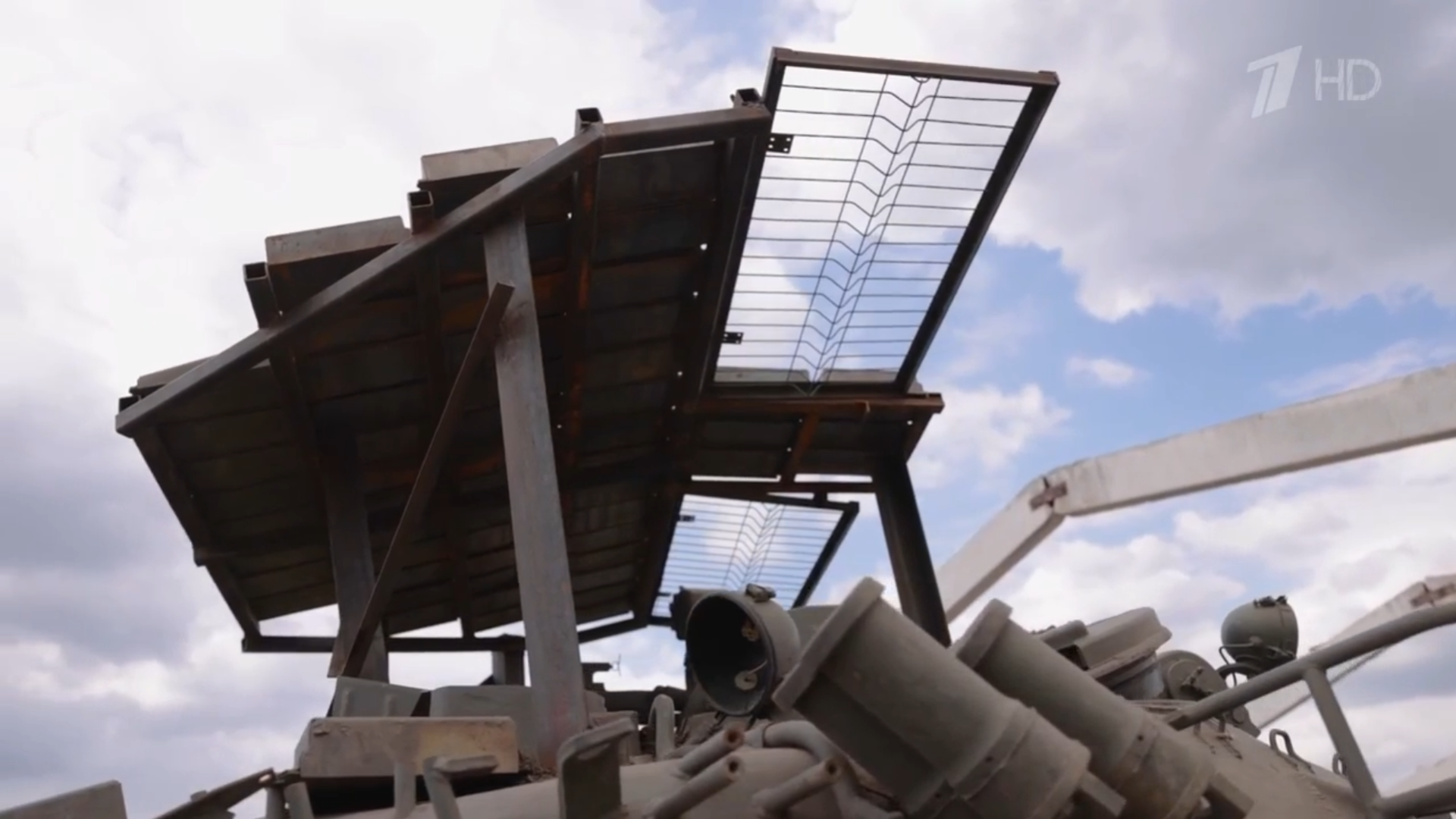

Ещё вариант козырька из блоков "Контакт-1"

https://forumupload.ru/uploads/000a/e3/16/1472/t987214.png
https://forumupload.ru/uploads/000a/e3/16/1472/t929397.png
https://forumupload.ru/uploads/000a/e3/16/1472/t33128.png

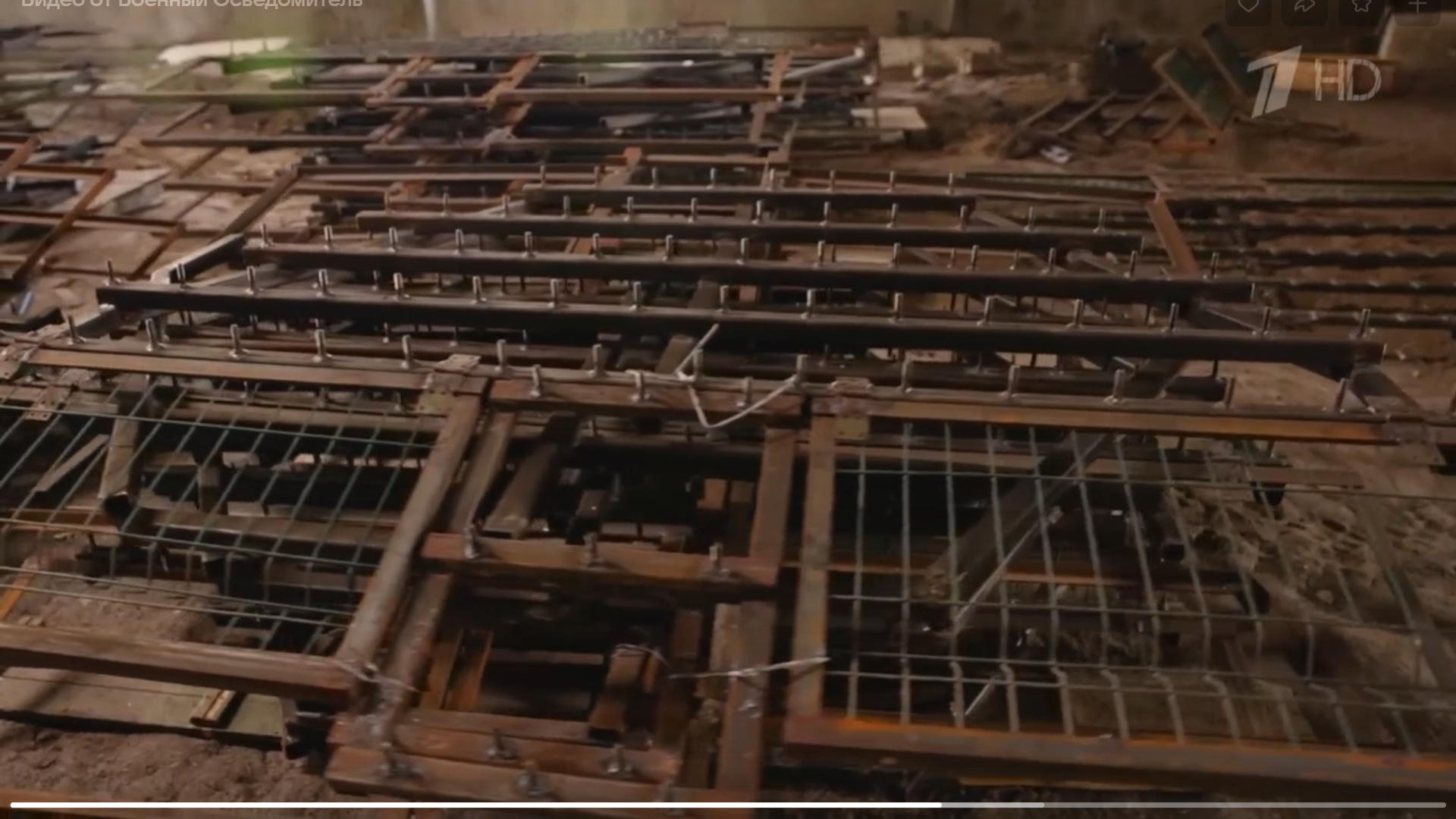

Комплекты козырьков.

https://forumupload.ru/uploads/000a/e3/16/1472/t133166.png

Отредактировано DAK (2023-09-03 15:57:50)

316

DAK написал(а):

Ещё вариант козырька из блоков "Контакт-1"

Комплекты козырьков.

Отредактировано DAK (Сегодня 13:57:50)

В принципе все шло к этому, тут Шестопер оказался прав. Не имея возможности нарастить толщину крыши и не имея в наличии работающего массового КАЗ такой вариант вполне рабочий

317

DAK написал(а):

Ещё вариант козырька из блоков "Контакт-1"

Комплекты козырьков.

Отредактировано DAK (Сегодня 17:57:50)

Контакт с башни ушел на козырек ?

Отредактировано КаГтавый (2023-09-03 16:35:45)

318

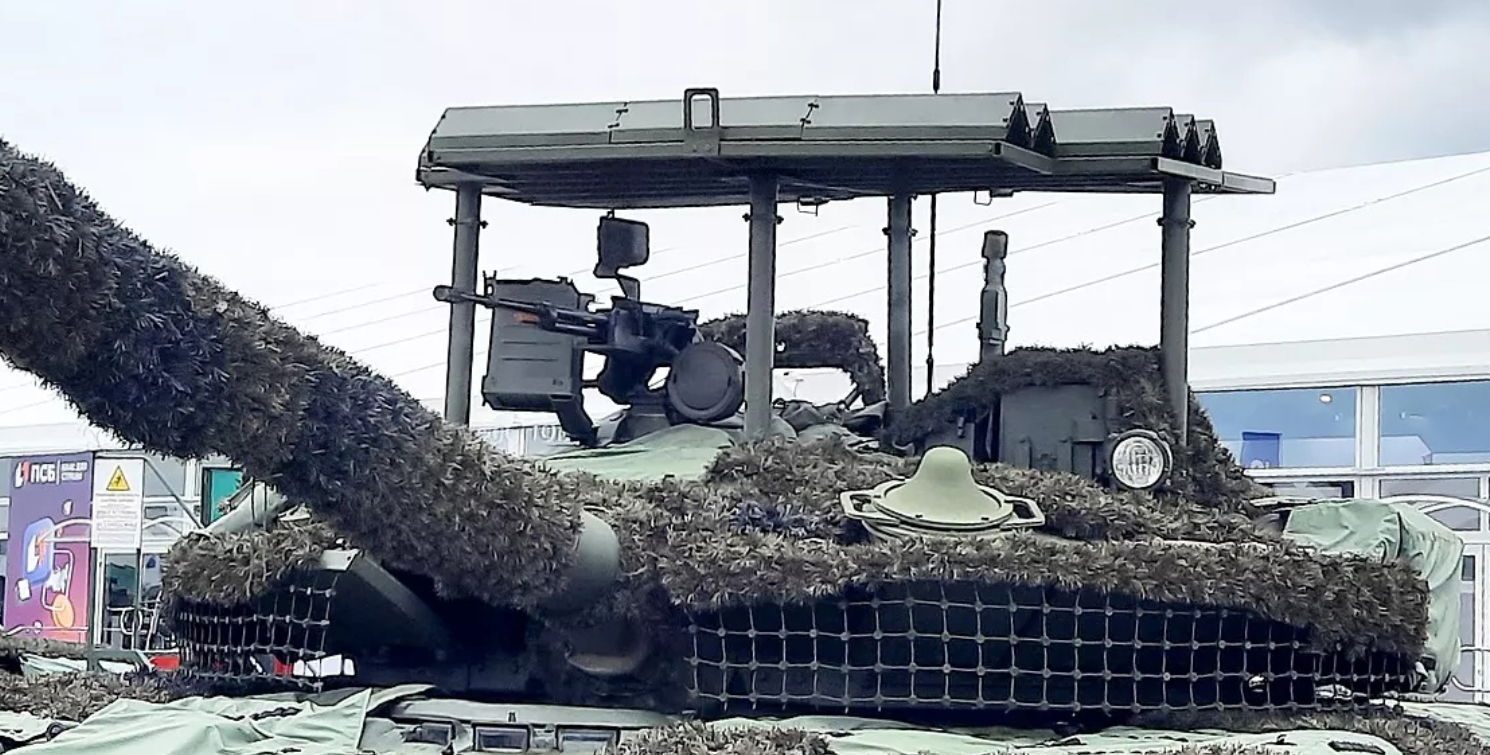

Похоже в СВО уже на тестах.

https://forumupload.ru/uploads/000a/e3/16/1472/t683563.png

319

https://sun9-67.userapi.com/impg/8_RccGynaQjIoOQGZd11YhVT95WB7wDp0YqEGA/B1wcKUUezJw.jpg?size=1333x2160&quality=96&sign=1e7688a5f23b574addf741d78306aeef&type=album
из 4х выстрелов в лоб YPR-765 30мм БТ, 2 видимо пробили машину на вылет, дистанция обстрела неизвестна

320

Особое спасибо спонсору показа ведомству Конашенко - именно оно практически с кровью вырвало экспонаты у ГАБТУ.

321

skylancer-3441 написал(а):

Вторая поездка в Патриот, почти всё внимание досталось Cv-90

https://sun9-41.userapi.com/impg/cacgPXGKZbyUFyMh6Znj1rTLuRVGOQea1-BLGg/TIeAT-DwV2o.jpg?size=2480x2160&quality=96&sign=b6c3d334fdf4302c1d059c9eb5e4b46c&type=album
еще раз спасибо за обмеры, идеально точных значений я конечно не прикину, но что то в этом роде, башня показана только структура
https://sun9-7.userapi.com/impg/Le0bd8R9KrZYpxH3ru3FZ6NrKs3zmej0FAN5lw/Vn6MYGFg3cc.jpg?size=1456x746&quality=96&sign=8c05c82ffcd53e90b047f86258eba20d&type=album
около стальных плит так же есть тонкий слой какого то волокна в покрытии

Отредактировано Wiedzmin (2023-09-10 19:37:23)

322

https://sun9-15.userapi.com/impg/sDXHaoigWjWb-Zo7EUvxfagn-2eS4i0KShJwxg/3SC-6AfK8Qc.jpg?size=1394x1920&quality=96&sign=ef94ca6bb05d3e38dc8c69b3fc5061e9&type=album

323

Это че, на танк?

324

Штепсель написал(а):

Это че, на танк?

http://vot16.ru/userfiles/files/vot/jou … 5-6/12.pdf

325

https://i.ibb.co/LkWmcTy/image.png
https://i.ibb.co/gZtbz6n/image.png

326

327

Aaz написал(а):

С учётом что в реальной жизни мех свойства ar500 от брони т34 мало чем отличаются, у чела или не броня, или кусок сгоревшего танка, а значит так же уже не броня

328

Aaz написал(а):

все это хорошо и интересно, но мало имеет отношения к реальности. средства поражения работают по другому и процессы там другие

Wiedzmin написал(а):

мех свойства ar500 от брони т34 мало чем отличаются,

опять же зависит от года выпуска. а ар500 она на вязкость или твердость? броня матильды осколков давала меньше чем даже у шермана при пробитии. наша больше всех давала.

329

А тут есть вопросы и к одной и к другой.  Если броня т34 действительно кажется отпущенной, слишком мягкая, то и другая напротив, какая то очень хрупкая

330

https://sun9-78.userapi.com/impg/Ll9a_EsMovnlFPBiqdm-QsaES7vvEH4cTkqZxg/HvKb4vhMWsw.jpg?size=1904x1248&quality=96&sign=532265d1a2dd42f7c856afaaed4030e2&type=album
https://sun9-23.userapi.com/impg/ofdA6Au9SwSmekawC8TY477jMbV_l5D3yHROSw/YfLJ2Uyy1Qk.jpg?size=470x391&quality=96&sign=abb28b7d9ba9d5cce6e229566b092399&type=album

из интересного в подбитой Мк.4, кормовая дверь судя по всему так же прикрыта разнесенкой из перфорированных стальных плит, чего раньше видно не было, то что кормовые корзины прикрывались ими видно было естественно давно.

Отредактировано Wiedzmin (2023-10-07 23:40:07)
