paralay
1. Передняя клинообразная часть вашей модели - съёмный блок динамической защиты, это не корпус.
2. На бортах нет нахлестов, накладок и т. п..
3. Крыша моторно-трансмиссионного отделения Т-14.
4. Модель корпуса Т-14 из официальной обучающей программы.
5. Модель корпуса чего-то очень похожего на Т-14 из бумажки Московского Политеха.
Отредактировано tankoff (2024-01-05 21:16:47)

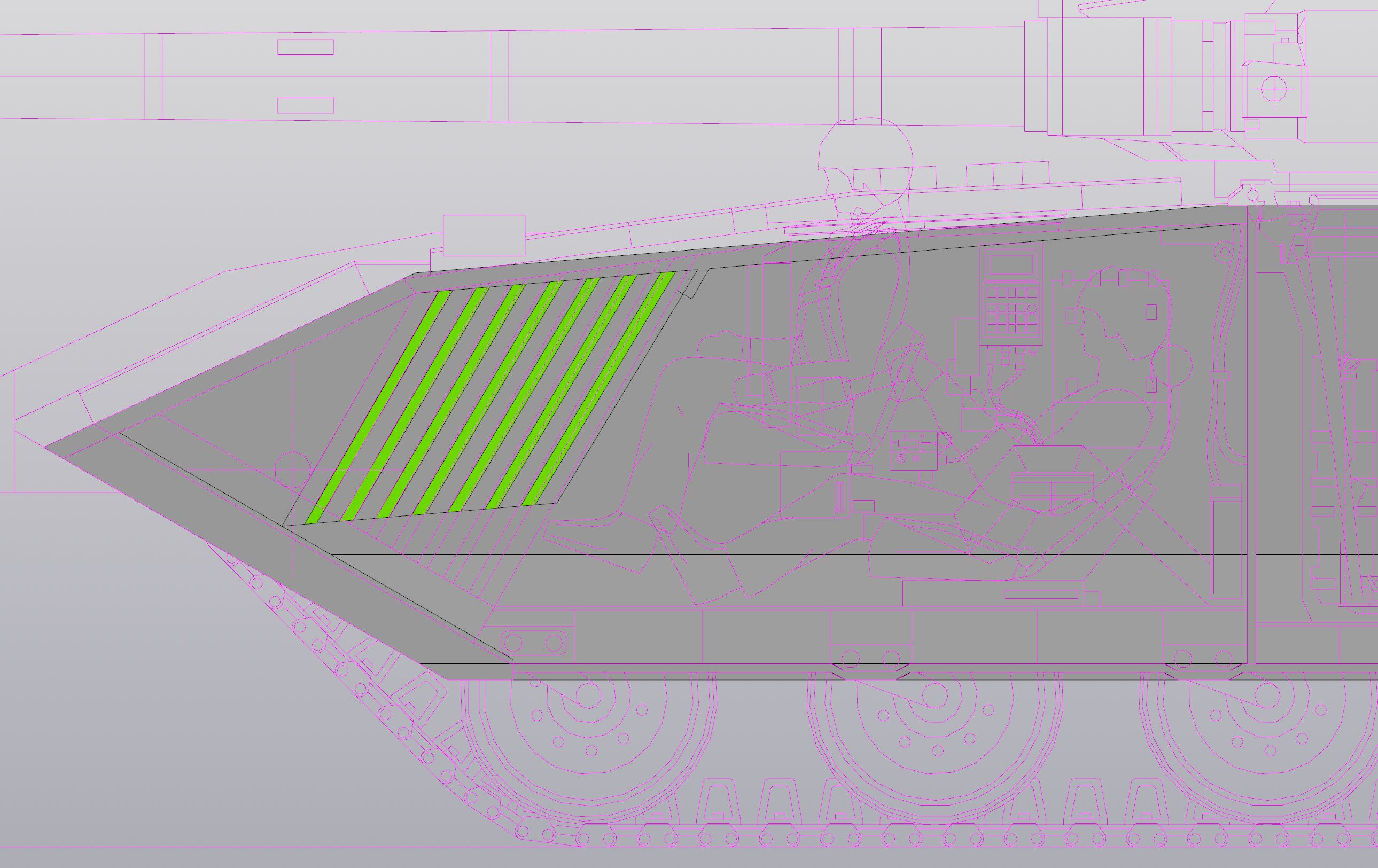

А надгусеничные ниши заполнены броневым наполнителем?
Чем они заполнены можно здесь увидеть - http://otvaga2004.mybb.ru/viewtopic.php … 3#p1709751
1. Передняя клинообразная часть вашей модели - съёмный блок динамической защиты, это не корпус.
Я тоже писал об этом.
3. Крыша моторно-трансмиссионного отделения Т-14.
Я тоже писал, что крыша МТО имеет жалюзи и не является сплошном листом.
Но похоже, что наши доводы не являются убедительными. Художник продолжает видеть по своему.

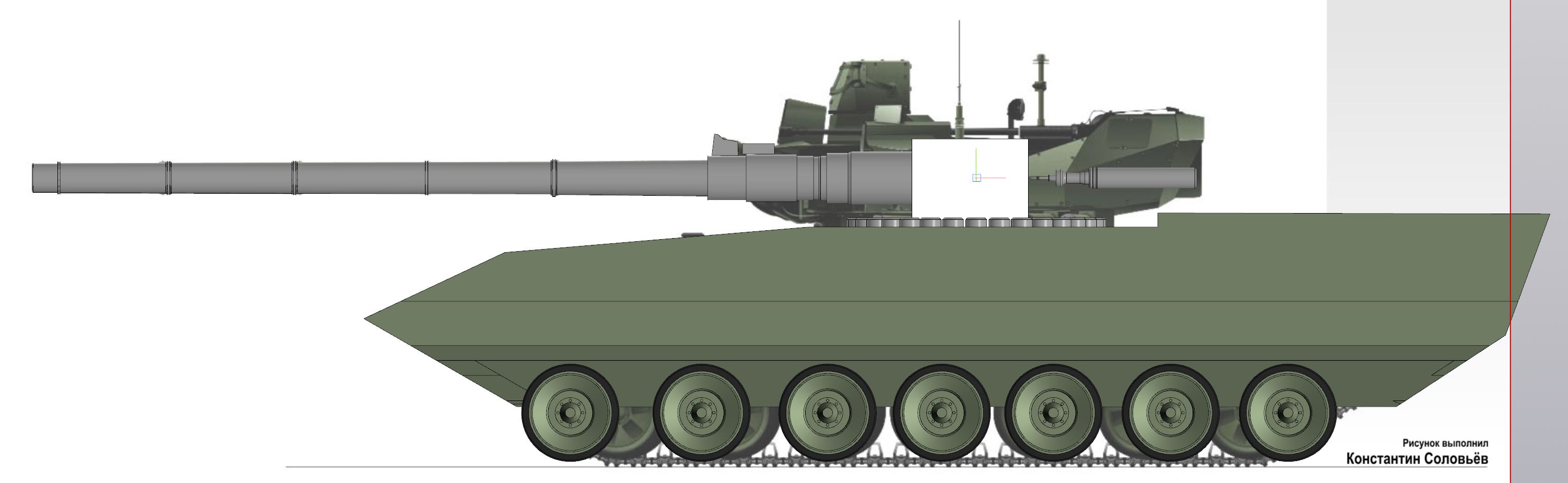

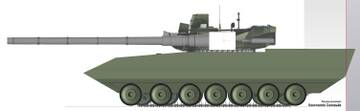

в таком виде 40.5 тонн
В каком? С жалюзи радиаторов, заваренными броней?
В соответствии с традициями этого форума
Задавать поучающе-требовательным тоном бессмыслено-риторические вопросы - так себе традиция.
Попробуйте чем-нибудь более полезным для форума заняться.
Худохник не сидел внутри танка и не бывал на подобном производстве, поэтому доходит с трудом. Было бы нагляднее если бы мы общались изображениями, исправлений сделанных в программе "ножницы" или "пайнт" вполне достаточно

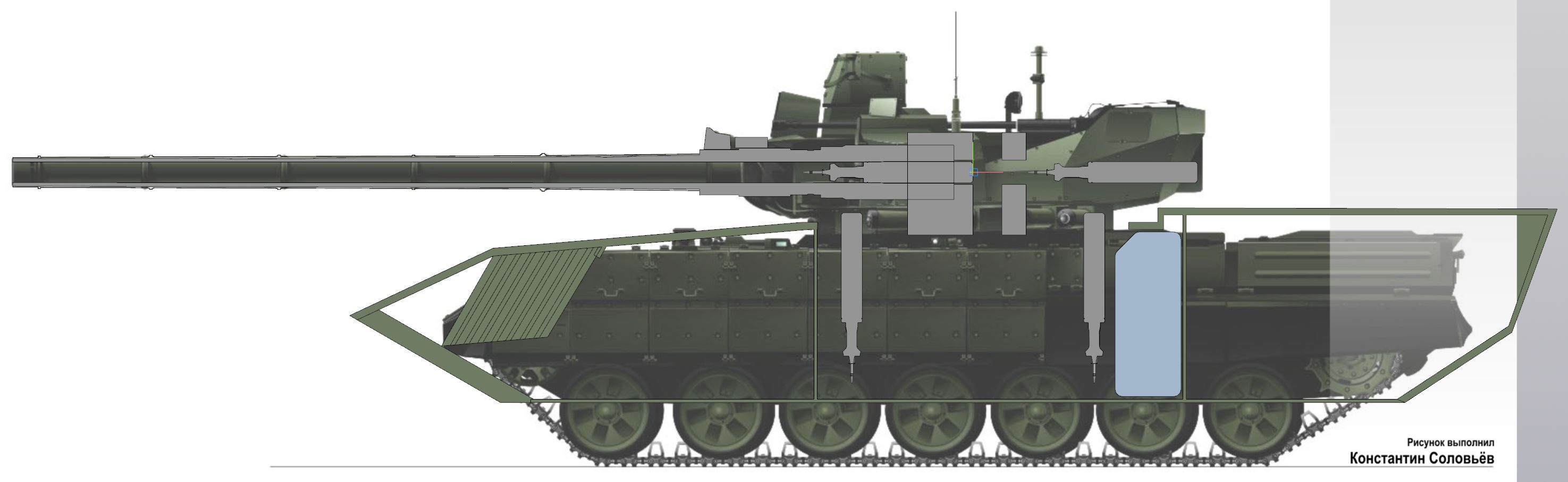

Краным корпус на модели
Отредактировано paralay (2024-01-05 18:21:21)
Краным корпус на модели
Корпус заканчивается приблизительно в месте крепления ленивца, посмотрите выше бауманскую модель.
Корпус заканчивается приблизительно в месте крепления ленивца, посмотрите выше бауманскую модель.
Поддреживаю. У 195 была аналогичная конструкция.

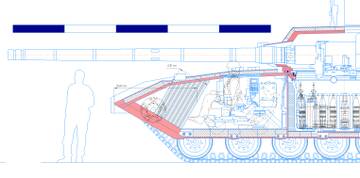

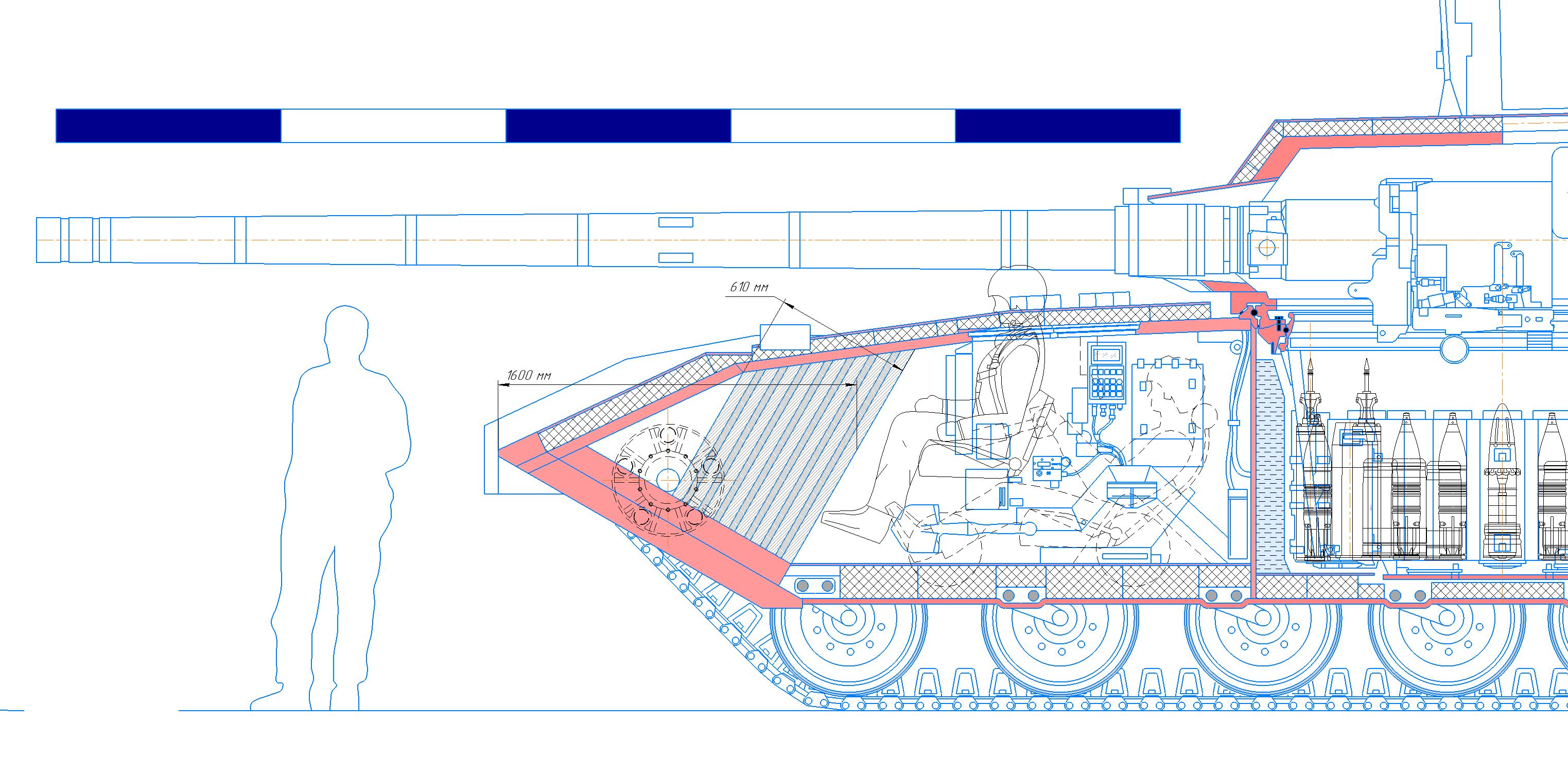

Вот вам лоб, только дырка на уровне НЛД в реале ещё больше, и ровная, с телефона рисовать неудобно
Было бы нагляднее если бы мы общались изображениями,
Согласен. Поэтому предлагалось сделать сечение по модели.
Вот вам лоб, только дырка на уровне НЛД в реале ещё больше, и ровная, с телефона рисовать неудобно
Нижняя лобовая деталь 137 мм толщиной
А как поведет себя ремень в диапазоне температуре от -40 до +60-70?
А как они ведут себя на автомобилях ?
Ремень 5-6 ПК легко держит 5-8 КВ , три таких ремнях легко выдержат 10 кв генератора . Заметте - дизелёк лучше делать на 2-3 тысячи оборотов , а гену 5-10 тысяч ( для компактности ) .
Можно конечно и механический редуктор с гидромуфтой ( красота ! ) Только цена , надежность под вопросом .
Догнать надежность ремней - цена мех редуктора и гидромуфты будет раз в десять больше .
Опять же ВЕС , хохлы сделали свой ДГ съёмный , но масса 80 кг , таскать туда сюда то еще удовольствие ...
А как они ведут себя на автомобилях ?
Не помню автомобиля у которого двигатель и генератор в закрытом замкнутом пространстве.
Не помню автомобиля у которого двигатель и генератор в закрытом замкнутом пространстве.
Ну вот в промышленных винтовых компрессорах например ременная передача, работают они, в отличие от, зачастую в режиме 24/7/365 - и ничего, живут ремни. И все это в закрытом пространстве, зачастую в пыли/грязи
Отредактировано Роман (2024-01-05 21:18:05)
Не помню автомобиля у которого двигатель и генератор в закрытом замкнутом пространстве.
Ну так попроси соседа , путь тебе откроет капот ! На современных авто ( даже ВАЗ ) температура под капотом летом за 100 градусов цельсия , а в Якутске зимой под минус 50 !
Тут вопрос в другом - какое ТТЗ даёт заказчик , а не в том , что лучше .
paralay
1. Передняя клинообразная часть вашей модели - съёмный блок динамической защиты, это не корпус.
2. На бортах нет нахлестов, накладок и т. п..
3. Крыша моторно-трансмиссионного отделения Т-14.
4. Модель корпуса Т-14 из официальной обучающей программы.
5. Модель корпуса чего-то очень похожего на Т-14 из бумажки Московского Политеха.
Отредактировано tankoff (Сегодня 20:16:47)
Зачем выкладывать информацию с памятки мехвода Т-14. Пусть она и была ещё в 2015 году. Гриф ещё не снят, а для товарищей из контрразведки достаточно уже и этого.
Отредактировано РеликТ (2024-01-05 22:19:39)
.
Отредактировано Роман (2024-01-05 22:40:57)

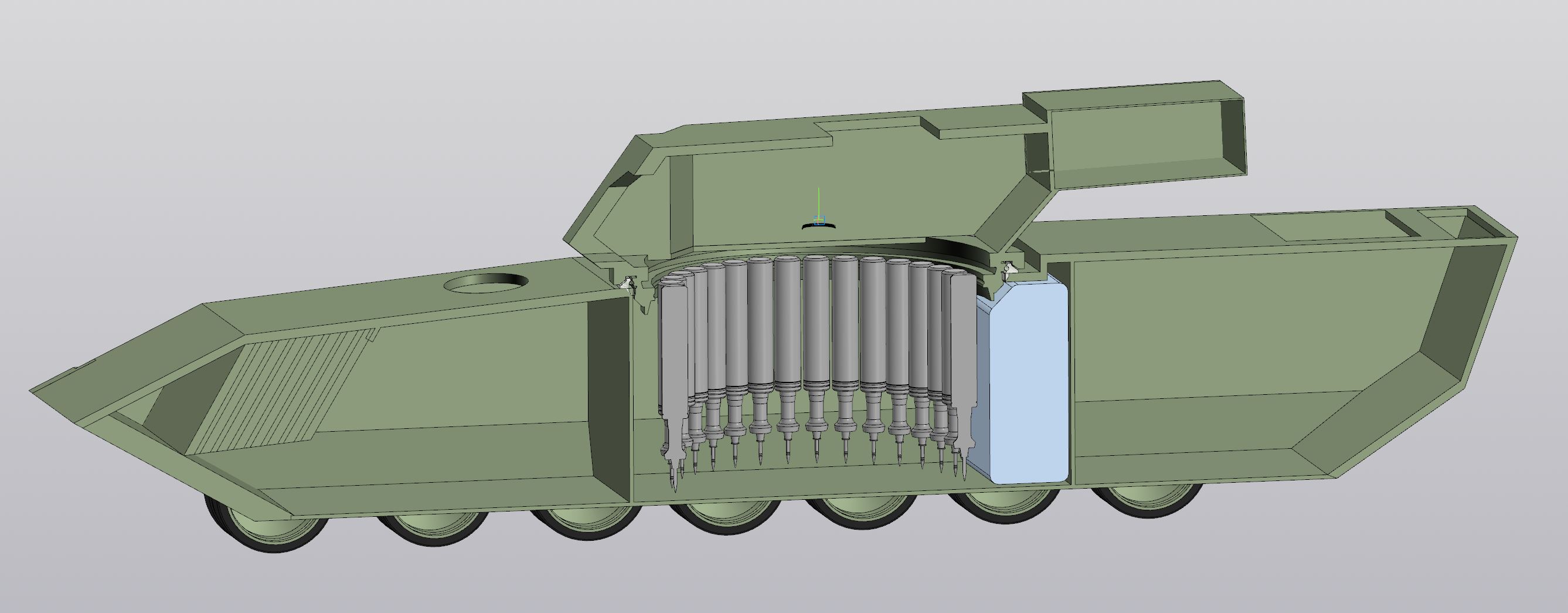

Посмотрел по интернетам, есть несколько весьма качественных 3Д моделей Арматы, мне такой уровень не потянуть, возьму другим. Буду рисовать сразу Армату-Плюс со 152 мм пушкой и противодроновой системой. 32 выстрела убралось в карусель, кстати
Отредактировано paralay (2024-01-05 23:01:20)
Нижняя лобовая деталь 137 мм толщиной
80, еще раз, используйте толщины от Т-72, толще танк делать точно не будут,а вот тоньше да могли т.к весовку никто не отменял
и перелома никакого на крыше тоже нет,и под погон уширения такие же как у Т-72
2 выстрела убралось в карусель, кстати
разворачивать эти дрыны вы как собираетесь ?
Отредактировано Wiedzmin (2024-01-05 23:11:01)
Едва ли это можно назвать красивой конструкцией.
Получилась компактная конструкция. 1х1х1 метр. А ремень имеет простой натяжитель. И ресурс - 18000 часов.
А как поведет себя ремень в диапазоне температуре от -40 до +60-70?
У меня на генераторе от +50 до -50 в Якутии на станции связи. Никаких проблем.
Посмотрел по интернетам, есть несколько весьма качественных 3Д моделей Арматы, мне такой уровень не потянуть, возьму другим. Буду рисовать сразу Армату-Плюс со 152 мм пушкой и противодроновой системой. 32 выстрела убралось в карусель, кстати
ну ее, 152 куда подальше. 2а82 будет в самый раз
Зачем выкладывать информацию с памятки мехвода Т-14.
Из памятки. Ее выложил кто-то, как вы справедливо заметили, в 2015 г., с тех пор она публична. Не знаю, кстати, был ли гриф у этой памятки.
На современных авто ( даже ВАЗ ) температура под капотом летом за 100 градусов цельсия
да ладно, это если обдув не работает только. не знаю как у других, но у ваза и уаза газа, все ремни в наименее нагретой зоне. ремни уаза это просто авно
2а82 будет в самый раз
152 много лучше, как писал ВИМ, просто чудеса и дает то что не может сделать более мелкая
Ну так попроси соседа , путь тебе откроет капот ! На современных авто ( даже ВАЗ ) температура под капотом летом за 100 градусов цельсия
Там близко нет такой изоляции как на танке. А стартер-генератор тоже на ремень переделать? Кстати он весит почти в 20 раз больше -ну для того что бы оценить вес ротора
Или вот танк стоит на хранении 10 лет - тут надо снимать с хранения ( штук 10) - все бегать менять ремни.
Отредактировано kayman4 (2024-01-06 08:26:49)
152 много лучше, как писал ВИМ, просто чудеса и дает то что не может сделать более мелкая
На сколько выстрелов?
На сколько выстрелов?
без понятия
На сколько выстрелов?
32 в карусели без напряга
У меня вопрос, зачем Армате такое МТО?
Отредактировано paralay (2024-01-06 09:41:42)
Армату-Плюс со 152 мм пушкой
А где заряды?
Основной тип снарядов ОФС. Для 152мм пушки они есть?
да ладно, это если обдув не работает только. не знаю как у других, но у ваза и уаза газа, все ремни в наименее нагретой зоне. ремни уаза это просто авно
Да , особенно у УАЗа - прямо за радиатором . На приорах-десятках , чтобы влезть в ЕВРЫ , температура включения вентилятора 103-105 градусов двигателя . У нас в Крыму , постоянно чипуют на 85-90 , иначе - чуть в горку с нагрузкой - 110-120 .
Опять же , Баблаковские ремни ( может и они уже стали паковать китайские ) меньше 50-60 тысяч не ходят , что для танка на десять лет эксплуатации !
Там близко нет такой изоляции как на танке. А стартер-генератор тоже на ремень переделать? Кстати он весит почти в 20 раз больше -ну для того что бы оценить вес ротора
Или вот танк стоит на хранении 10 лет - тут надо снимать с хранения ( штук 10) - все бегать менять ремни.
)
Ну , ремень может поменять слесарь-танкист с Нулевым разрядом !
Да , в танке сумасшедшая термоизоляция и вентилятор под 100 ( сто ) лошадиных сил , во первых .
Во вторых - вспомогательная ДГУ находится ЗА корпусом танка ( и должна быт легкосъёмная - чтобы можно было отнести на 20-30 метров для тепловой маскировки танка , так , по крайней мере у Хохлов ) .
Опять же - ключевое слово СТАРТЕР-генератор , крутить движок в 38 литров для запуска Зимой , это не халам-балам . Толи дело ГТД на Т-80 !
