«Оса» в текущем столетии

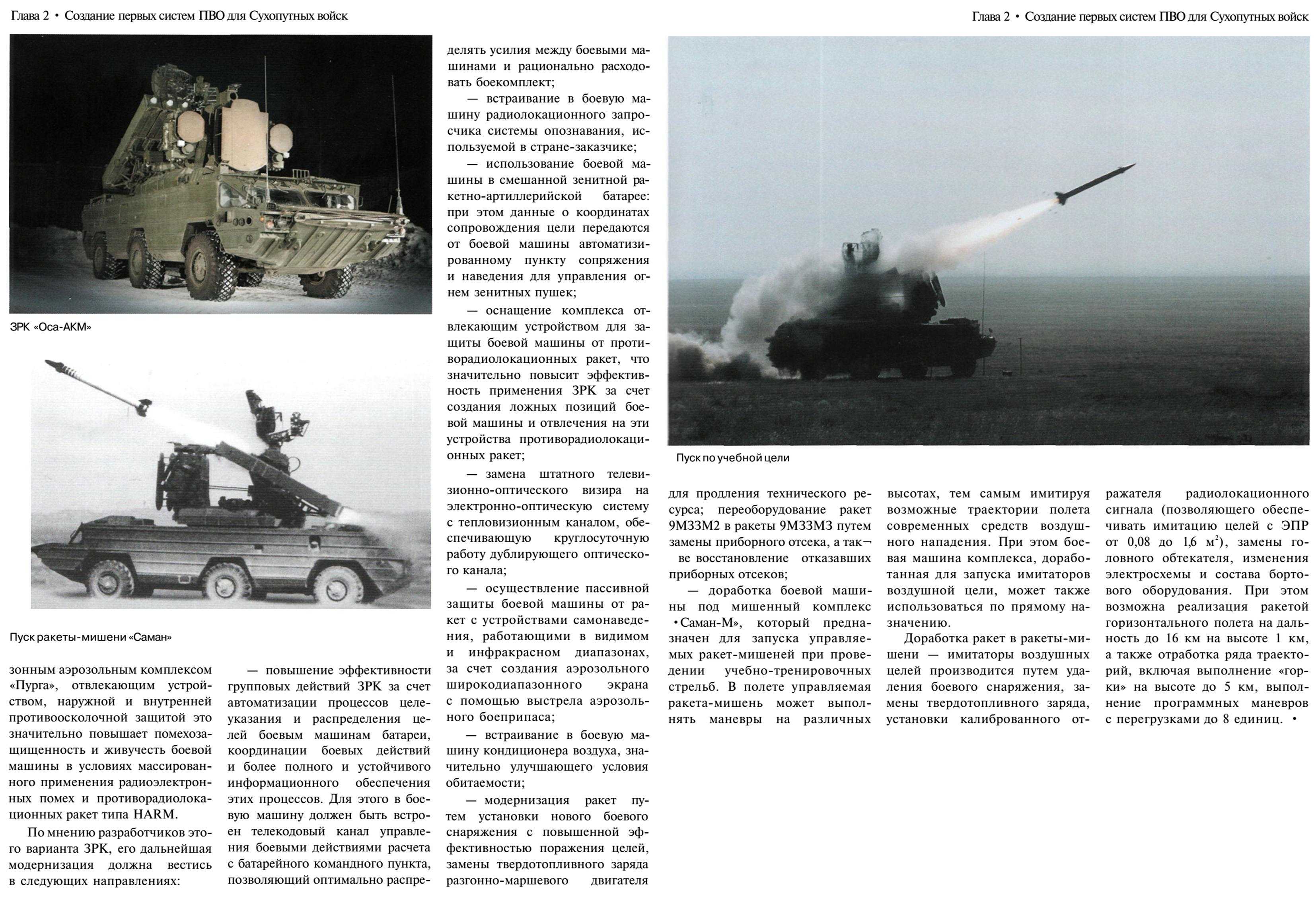

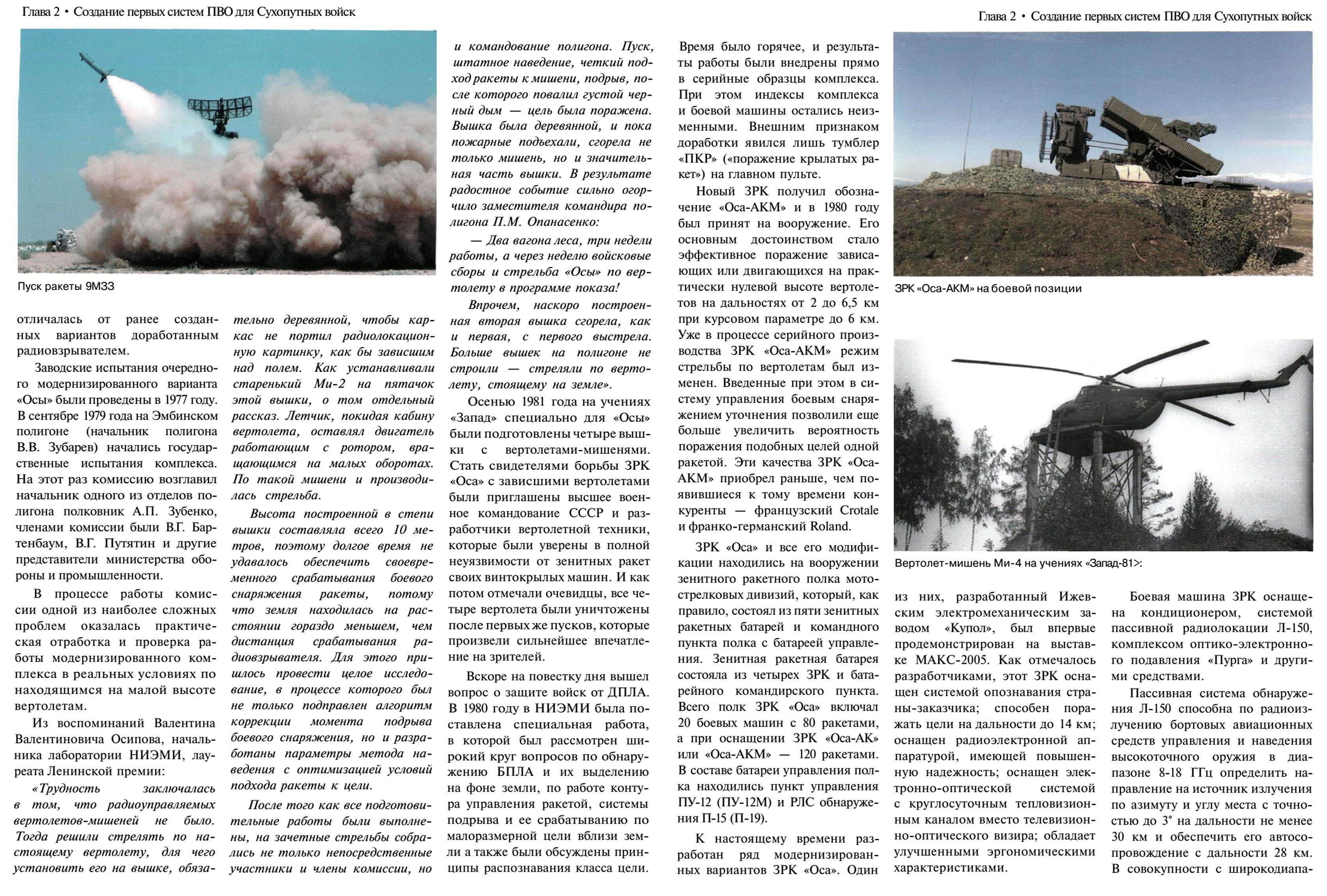

К настоящему времени предложен ряд модернизированных вариантов ЗРК «Оса». Один из них, разработанный Ижевским электромеханическим заводом «Купол», был впервые продемонстрирован на выставке МАКС-2005. Как отмечалось, этот ЗРК отличается системой опознавания страны-заказчика, способен поражать цели на дальности до 14 км, оснащен радиоэлектронной аппаратурой, имеющей повышенную надежность, оборудован электроннооптической системой с круглосуточным тепловизионным каналом вместо телевизионно-оптического визира и обладает улучшенными эргономическими характеристиками.
Боевая машина ЗРК оснащена кондиционером, системой пассивной радиолокации Л-150, комплексом оптикоэлектронного подавления «Пурга» и другими средствами.
Пассивная система обнаружения Л-150 способна по радиоизлучению бортовых авиационных средств управления и наведения высокоточного оружия в диапазоне 8-18 ГГц определить направление на источник излучения по азимуту и углу места с точностью до 3° на дальности не менее 30 км и обеспечить его автосопровождение с дальности 28 км.
В совокупности с широкодиапазонным аэрозольным комплексом «Пурга», отвлекающим устройством, наружной и внутренней противоосколочной защитой это значительно повышает помехозащищенность и живучесть боевой машины в условиях массированного применения радиоэлектронных помех и противорадиолокационных ракет типа HARM.
По мнению разработчиков этого варианта ЗРК, его дальнейшая модернизация должна вестись в следующих направлениях:
— повышение эффективности групповых действий ЗРК за счет автоматизации процессов целеуказания и распределения целей боевым машинам батареи, координации боевых действий и более полного и устойчивого информационного обеспечения этих процессов. Для этого в боевую машину должен быть встроен телекодовый канал управления боевыми действиями расчета с батарейного командного пункта, позволяющий оптимально распределять усилия между боевыми машинами и рационально расходовать боекомплект.
— встраивание в боевую машину радиолокационного запросчика системы опознавания, используемой в стране — заказчике;
— использование боевой машины в смешанной зенитной ракетно-артиллерийской батарее; при этом данные о координатах сопровождения цели передаются от боевой машины автоматизированному пункту сопряжения и наведения для управления огнем зенитных пушек;
— оснащение комплекса отвлекающим устройством для защиты боевой машины от противорадиолокационных ракет, что значительно повысит эффективность применения ЗРК за счет создания ложных позиций боевой машины и отвлечения на эти устройства противо-радиолокационных ракет,
— замена штатного телевизионно-оптического визира на электронно-оптическую систему с тепловизионным каналом, обеспечивающую круглосуточную работу дублирующего оптического канала;
— осуществление пассивной защиты боевой машины от ракет с устройствами самонаведения, работающими в видимом и инфракрасном диапазонах, за счет создания аэрозольного широкодиапазонного экрана с помощью выстрела аэрозольного боеприпаса;
— встраивание в боевую машину кондиционера воздуха, значительно улучшающего условия обитаемости;

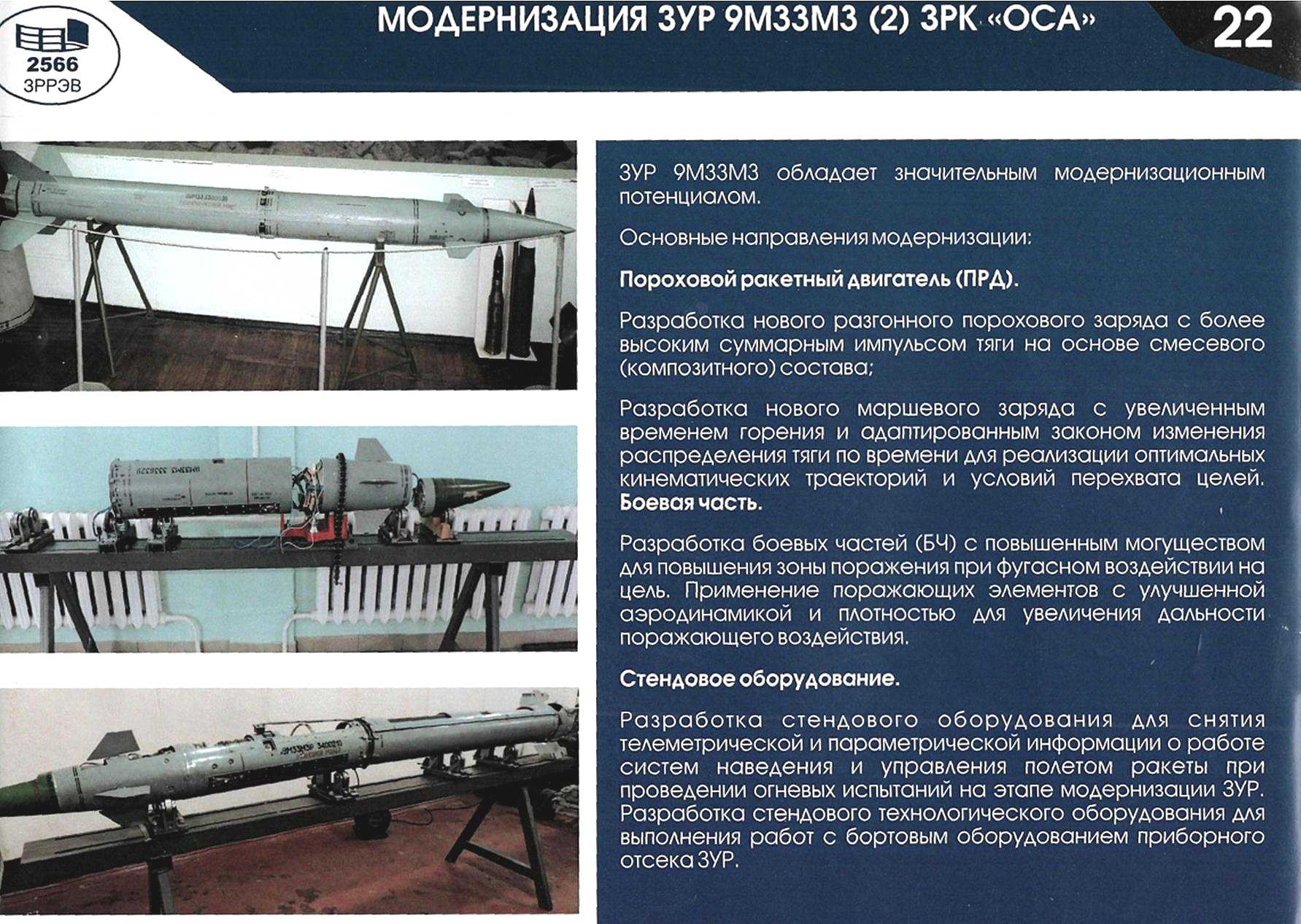

— модернизация ракет путем установки нового боевого снаряжения с повышенной эффективностью поражения целей, замены твердотопливного заряда разгонно-маршевого двигателя для продления технического ресурса, переоборудование ракет 9МЗЗМ2 в ракеты 9МЗЗМЗ путем замены приборного отсека, а также восстановление отказавших приборных отсеков;
-доработка боевой машины под мишенный комплекс «Саман-М», который предназначен для запуска управляемых ракет-мишеней при проведени учебно-тренировочных стрельб. В полете управляемая ракета-мишень может выполнять маневры на различных высотах, тем самым имитируя возможные траектории полета современных средств воздушного нападения.
...С 2001 г. работы по модернизации ЗРК «Оса-АКМ» ведутся в Польше, на предприятии WZU-2 в г. Грудзендз. По имеющейся информации, в составе усовершенствованного варианта ЗРК используется разработанная специалистами WZU-2 пассивная система обнаружения, слежения и идентификации цели SIC-12, ряд цифровых систем, средств РЭБ, комбинированная наземная система навигации и цифровых систем связи.
...В целях повышения живучести на каждой боевой машине «Оса-1Т» устанавливаются приемники предупреждения о применении высокоточного оружия с лазерной системой наведения, сопряженные с автоматом отстрела дымовых патронов. С аналогичной целью боевая машина может быть сопряжена с автоматической системой отвлечения противорадиолокационных ракет, представляющей собой набор малогабаритных передатчиков СВЧ-сигналов. Также на антенную систему станции сопровождения целей устанавливаются радиопоглощающие покрытия, которые снижают уровень боковых лепестков диаграммы направленности РЛС и радиолокационную контрастность боевой машины.



Средства ПВО-6

Отредактировано ДимитриUS (2020-03-17 16:25:00)

спасибо!

а так сойдет, с сайт производителя?    --->

применение в боевой части стержневых поражающих элементов, обеспечивающих надежное поражение широкого класса целей
http://www.kbptula.ru/index.php/ru/razr … pantsir-s1

еще как то встречал старый видос в ютьюбе про испытания панциря в забугорье - там был кадр с разрезом БЧ и были видны осколочные ГПЭ поверх стержней в БЧ - но  найти ролик не могу(

пысы: кстати еще у тунгуски была осколочно-стержневая БЧ - зная туляков что они стараются по максимуму старые наработки использовать, вряд ли бы они стали что-то менять, тем более при том цейтноте что у них был при создании панциря на эмиратовские деньги...

пыпысы: рекламный ролик - в отличном качестве, что редкость:
