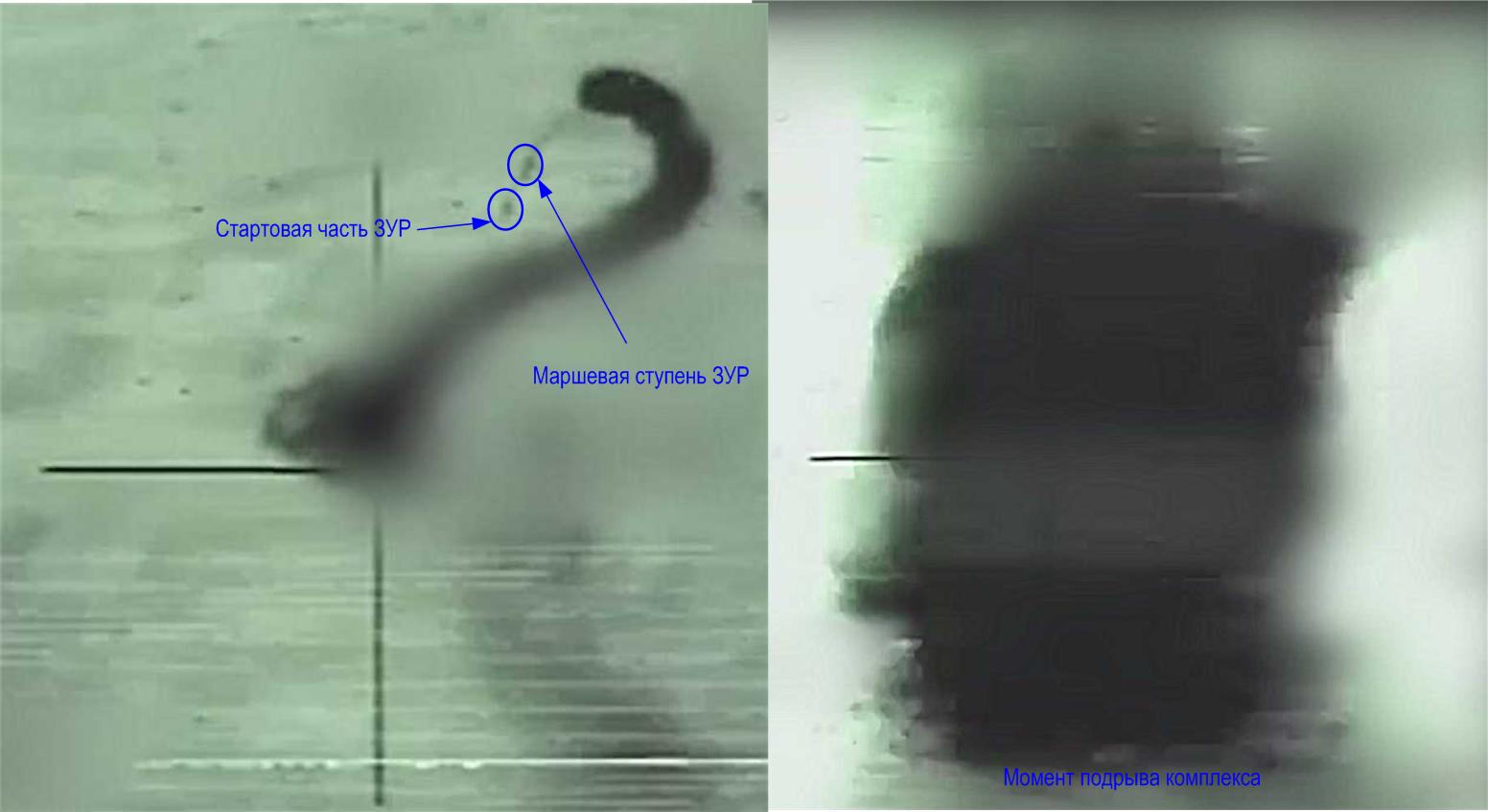

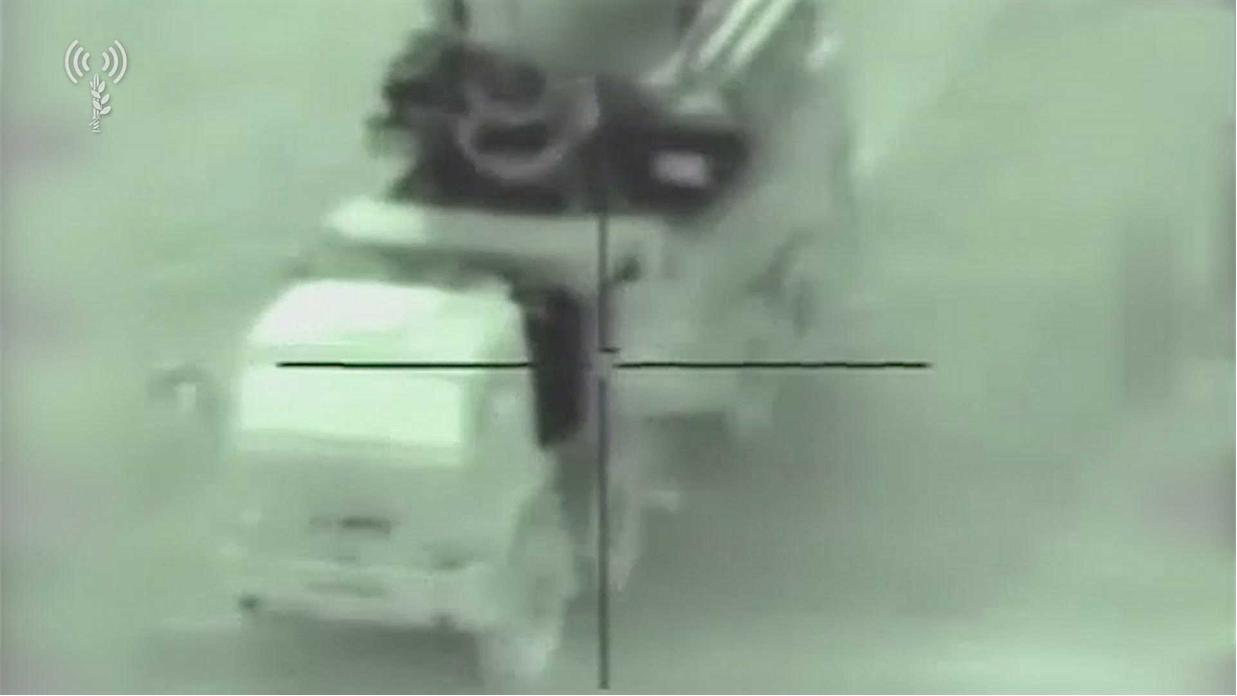

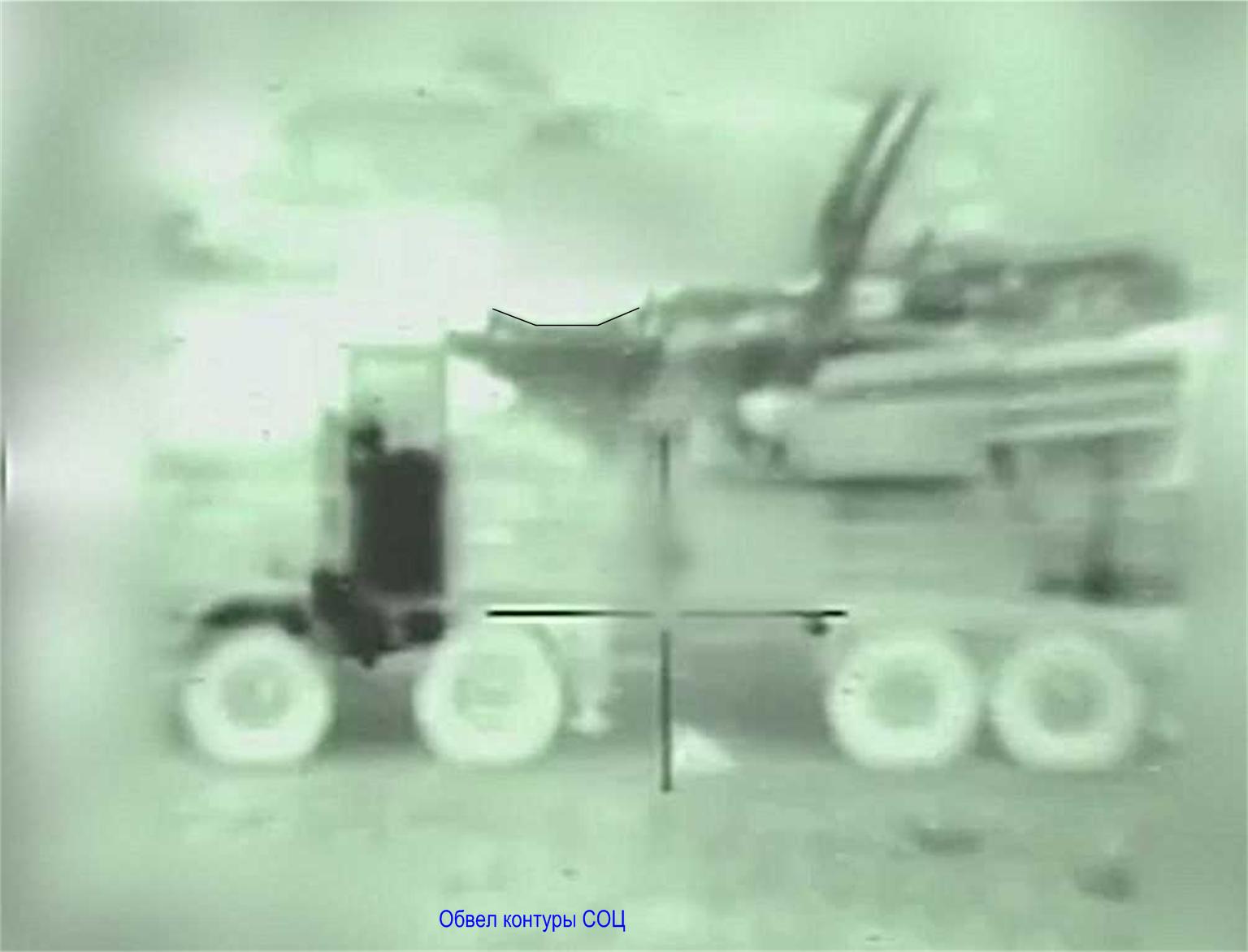

дык к автору статейки или ходаренку? как то мне сомнительно что он ляпнул такое про десятки разбитых панцирей - потому что пока только поражение 2х подтвердили
Может 3?
Может 3?
может даже 4, с учетом удара 6 февраля, когда скорее всего чего-то раздолбали, из-за чего наши резко перестроили систему ПВО Сирии, в итоге 12 числа почти всё сшибли - по крайней мере такие слухи
пысы: похоже евреи находят РЭБ-ключики и к буку, и к панцирю, и к тору со временем найдут тоже - потому надобно им новый сюрприз подкинуть - в виде сосны-р с лазерной тропой - ее то средствами РЭБ не задавишь, а увернутся от такой зурки довольно проблематично, она же пассивная, малозаметная, и лазерную тропу на пепелац-АСП можно в последний момент наводить, чтоб лазер.датчики облучения обмануть
Отредактировано ДимитриUS (2020-02-17 21:30:32)
Ваши ВВС Грецию очень, очень часто летают - С-300 и ТОР они скорее всего изучили до винтиков
)
Греки у нас тоже регулярно бывают.
Το ΠΑΣ υπέγραψαν ο διευθυντής της Διεύθυνσης Διεθνών Σχέσεων του ΓΕΕΘΑ, αρχιπλοίαρχος Μιχαήλ Ναούμ και ο διευθυντής Διεθνών Σχέσεων των Ισραηλινών Ενόπλων Δυνάμεων, ταξίαρχος Εφραίμ Ντεφρίν (Efraim Defrin). "PAS был подписан директором отдела международных отношений (OHIM), начальником штаба Майклом Наумом и директором по международным отношениям Вооруженных сил Израиля бриг. генералом Эфраимом Дефрином."
Видать у венесуэльцев утечка информации по ПВО страны.

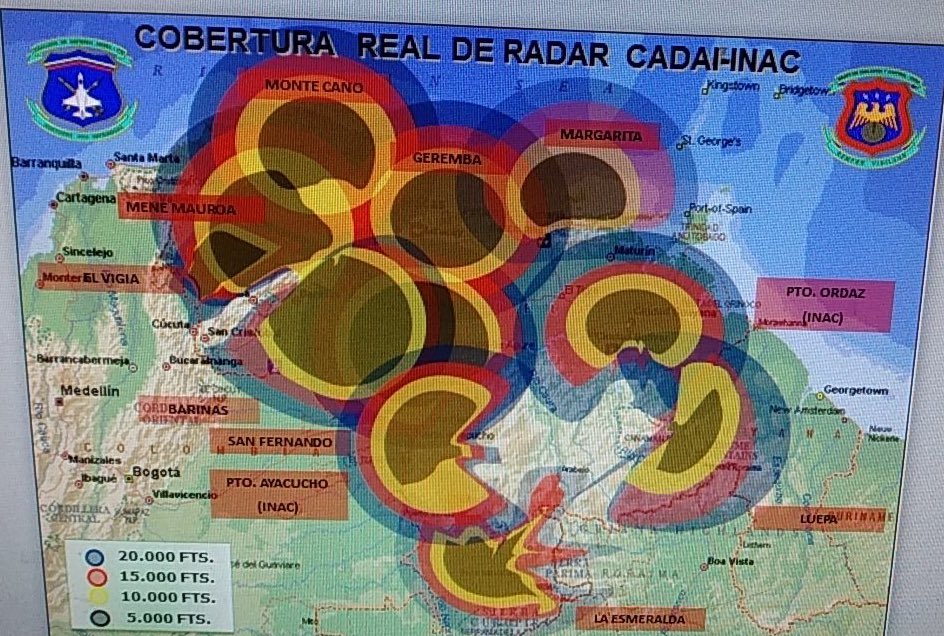

Pic.1&2 It's loock like official leaked AirDef. documents detailing the air defense coverage for Venezuela.

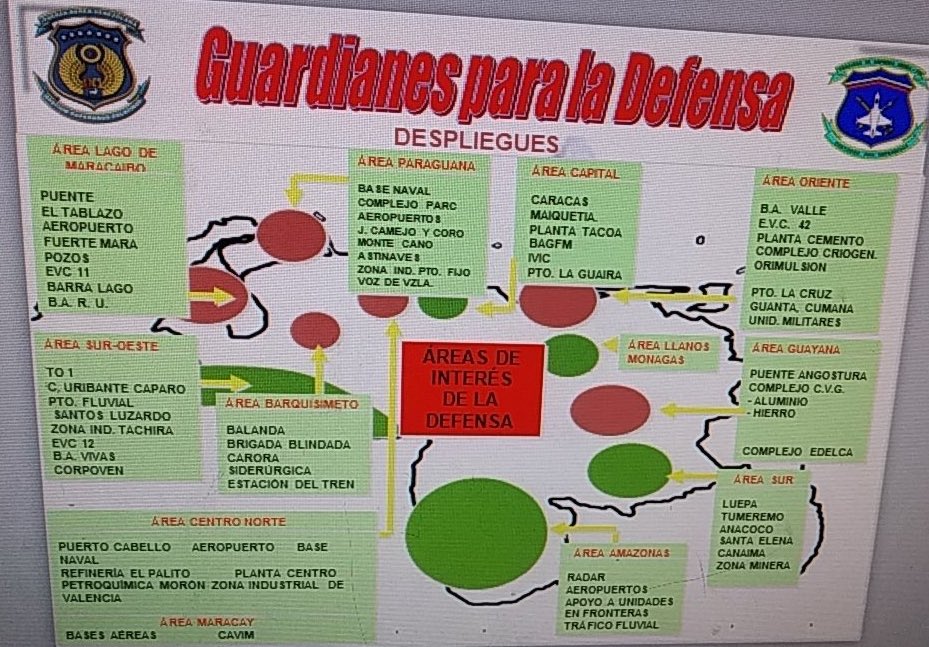

Pic.3 map of areas of strategic importance as well as what is located inside those areas. Red areas are areas of highly important strategic sites.

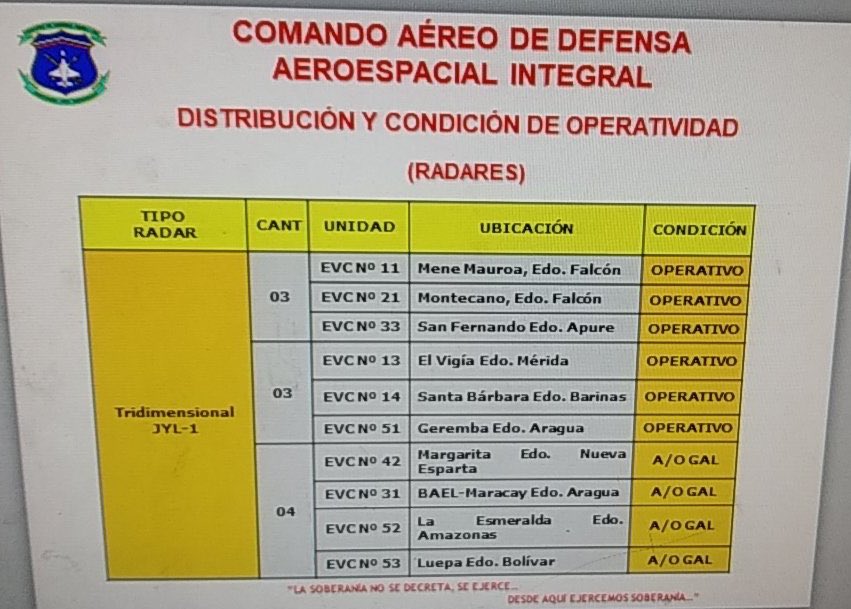

Pic.4 - The locations of all JYL-1 radars in Venezuela as well as their operational status.
https://thedeaddistrict.blogspot.com/20 … -docs.html
Отредактировано scout (2020-02-17 21:31:20)
может даже 4, с учетом удара 6 февраля, когда скорее всего чего-то раздолбали, из-за чего наши резко перестроили систему ПВО Сирии, в итоге 12 числа почти всё сшибли - по крайней мере такие слухи
Ну все таки не все.
И ещё.
Так что если , как писали сирийцы всего 4 ракеты из 8 прорвались, то вполне приличный результат.
И ещё.
Так что если , как писали сирийцы всего 4 ракеты из 8 прорвались, то вполне приличный результат.
Ох, Аркадий. Башар на победной волне.. Вот возьмет как нибудь вдруг и жахнет сотней Ховейзе одним залпом. А мы потом будем инициаторами переговоров каких нибудь мирных. Гарантии Израилю будем давать. А Беня Сандерс сами знаете, Израилю не друг вовсе.. Жизнь такая переменчивая.
Ох, Аркадий. Башар на победной волне.. Вот возьмет как нибудь вдруг и жахнет сотней Ховейзе одним залпом. А мы потом будем инициаторами переговоров каких нибудь мирных. Гарантии Израилю будем давать. А Беня Сандерс сами знаете, Израилю не друг вовсе.. Жизнь такая переменчивая.
Может и жахнуть. И инициаторами вы можете быть, но немножко не сразу. Нужно же будет нам чуток пар спустить. Поговорим.

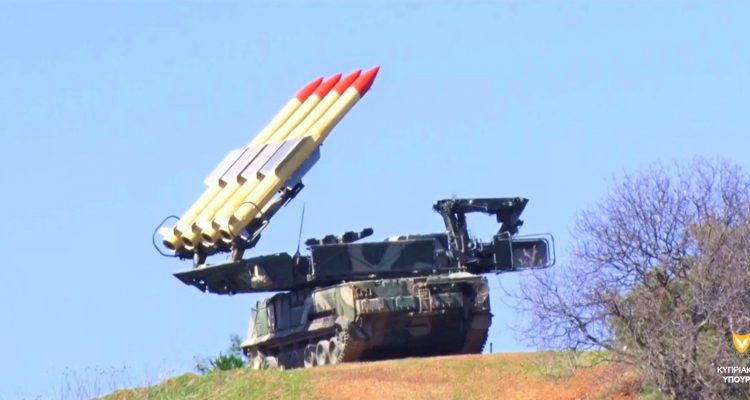

Rafale vs TOR & BUK
https://www.proelasi.org/talos-1-gallik … aeramynas/
И ещё.
Так что если , как писали сирийцы всего 4 ракеты из 8 прорвались, то вполне приличный результат.
это фотки от 6го или 12го?
это фотки от 6го или 12го?
17го.
17го.
в смысле не когда сфотали - а какой именно удар, 6февр или 12февр2020?
Отредактировано ДимитриUS (2020-02-18 12:21:59)
13го.

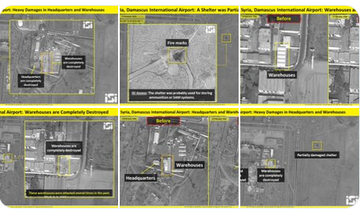

Добавили фотографий.
13го.
сенкс
Аркадий, покрупнее фотку, ни фига не видно, пжлста
сенкс
Аркадий, покрупнее фотку, ни фига не видно, пжлста

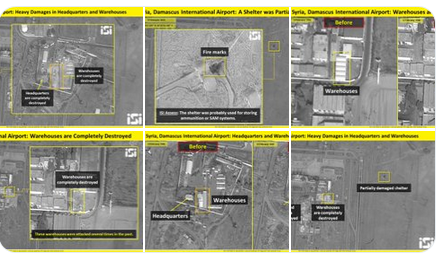

Да я сам скопировал. В таком формате. Там в принципе повторение 4 которые, я выкладывал раньше и на 2 новых те же обьекты под другим углом.
Вот здесь можно посмотреть лучше.
https://mobile.twitter.com/ImageSatIntl?ref_src=twsrc^tfw|twcamp^tweetembed&ref_url=http://waronline.org/fora/index.php?threads/%D0%98%D0%B7%D1%80%D0%B0%D0%B8%D0%BB%D1%8C%D1%81%D0%BA%D0%B8%D0%B5-%D1%83%D0%B4%D0%B0%D1%80%D1%8B-%D0%BF%D0%BE-%D0%A1%D0%B8%D1%80%D0%B8%D0%B8.2177/page-879
может даже 4, с учетом удара 6 февраля, когда скорее всего чего-то раздолбали, из-за чего наши резко перестроили систему ПВО Сирии, в итоге 12 числа почти всё сшибли - по крайней мере такие слухи
пысы: похоже евреи находят РЭБ-ключики и к буку, и к панцирю, и к тору со временем найдут тоже - потому надобно им новый сюрприз подкинуть - в виде сосны-р с лазерной тропой - ее то средствами РЭБ не задавишь, а увернутся от такой зурки довольно проблематично, она же пассивная, малозаметная, и лазерную тропу на пепелац-АСП можно в последний момент наводить, чтоб лазер.датчики облучения обмануть
Отредактировано ДимитриUS (2020-02-17 22:30:32)
Конечно, помехи ставят, а оказывают ли они какое-либо влияние на наши комплексы, у меня таких данных нет. Были проблемы с несинхронной помехой (не у Панциря), но это из-за неправильного размещения БМ одноимённых комплексов при их батарейном применении.
Касаемо Сосны, вот выдержка из доклада Костяшкина АО «ГРПЗ».
На ГРПЗ разрабатывается аппаратура высокоточного наведения управляемого оружия на базе лазерных технологий, в частности, это лазерно-лучевой канал (ЛЛКУ) наведения управляемой ракеты Сосна-Р для ЗРК Багульник. Сенсорная часть многих ОЭС, сосредоточенная в блоках электронных модулей, размещена на пусковых установках ЗРК с их приводами.
Что касается ЛЛКУ для Багульника, то в нем, как и во многих других системах этого типа, в отличие от аналогов, используется принцип электронного управления положением лазерного пучка в пространстве на основе акустооптических дефлекторов. Это дает целый ряд преимуществ – высокую точность наведения, высокую надежность, малые габариты и массу аппаратуры и др. Во многих ТЗ на разработку ОЭС в качестве основных «зачетных» целей указывались самолет типа F-16, вертолет, крылатая ракета и т.п. Сегодня требуется обеспечение работы ЗРК по БПЛА разных классов и это предъявляет очень жесткие требования, как по их разведке, так и по поражению. Направленную на эти задачи разработку ГРПЗ инициативно выполнял по инициативе АО «Рособоронэкспорт». Работа в целом не получила продолжения, но созданные в части ОЭС заделы учитываются в других работах.
Из вышеизложенного напрягает фраза «…в качестве основных «зачетных» целей указывались самолет типа F-16, вертолет, крылатая ракета и т.п. Сегодня требуется обеспечение работы ЗРК по БПЛА разных классов и это предъявляет очень жесткие требования, как по их разведке, так и по поражению… Работа в целом не получила продолжения…»
Кто-нибудь может написать по ЗУР Панциря?
Управление ЗУРкой должно осуществляться по двум взаимно перпендикулярным плоскостям. Если есть значения углового рассогласования ЗУР относительно кинематической траектории, то вырабатываются команды управления, которые передаются на ракету. У Панциря ракета стабилизирована в полёте вращением вокруг продольной оси. Принятые команды управления необходимо отрабатывать в связанной системе координат, обеспечивая совмещение плоскости отработки с плоскостью результирующей радиокоманды. Я что-то не слышал, что у ЗУРки Панциря есть гироскопический раскладчик команд, значит, управление ракетой происходит как-то по-другому. То есть БМ должна как-то определять, в какой плоскости находится ЗУР на момент обращения к ней, согласно циклограмме работы БМ, чтобы правильно сформировать команды на рули.
Отредактировано Zhigunov (2020-02-20 19:11:21)
С-350
https://m.tvzvezda.ru/news/opk/content/ … tm_term=v1
Концерн «Алмаз-Антей» продемонстрировал съемочной группе телеканала «Звезда» новейшие зенитно-ракетные комплексы С-350 «Витязь», которые будут участвовать в Параде Победы на Красной площади. В сборочном цеху предприятия в Петербурге журналистам показали сразу несколько машин, которые уже через несколько дней отправятся в Москву.
Почему их показывают не на полигоне ?
Выставка Йеменского ПВО наземного. Я усматриваю 9М38, Р-27short, Р-73 и о ужжас - РВВ-АЕ...
https://colonelcassad.livejournal.com/5 … tml#cutid1
Комментарии будут?
Выставка Йеменского ПВО наземного. Я усматриваю 9М38, Р-27short, Р-73 и о ужжас - РВВ-АЕ...
https://colonelcassad.livejournal.com/5 … tml#cutid1
Комментарии будут?
Там не 9М38, а 3М9. Что касается РВВ-АЕ, то в ряде источников, вроде SIPRI много лет ходила информация, что Йемен еще в 2000-х гг. купил некоторое количество Р-77/РВВ-АЕ вместе с МиГ-29СМТ, наряду с теми же Р-27Т, Р-73 и Х-31.
Буковских ЗУР в видео нет, есть ЗУР 3М9М? ЗРК Квадрат
Пардон эпично затупил.
Тогда следующий вопрос никому фото элементов Йеменского ЗРК испольсующего РВВ не попадались?
https://aviation-safety.net/wikibase/db … Country=7O
Вот здесь можно глянуть данные по Йемену.
В 2015 к примеру 2 МиГа уничтожены бомбовым ударом.
Накануне Дня Защитника Отечества , 15-го февраля 2020 г. , в 1490-м гвардейском Киевско-Лодзинском орденов Кутузова и Богдана Хмельницкого зенитно-ракетном полку произошло знаменательное событие. Полк заступил на боевое дежурство с новой техникой - зенитно-ракетными системами С-400 . По словам командира 2-й дивизии ПВО полковника Олега Поликарпова , 1490-й полк получил ЧЕТЫРЕ(!!!!) дивизиона ЗРС-400. Теперь стал понятен смысл слов руководителя концерна "Алмаз-Антей" Яна Новикова, опубликованных в сообщении от 21 октября 2019 г. : "В рамках исполнения обязательств по государственному оборонному заказу концерн досрочно передал Минобороны России очередной полковой комплект С-400 "Триумф". Это полк "четырехсотки" укрупненного состава"
с га по С-350:
Видео:
https://iz.ru/980519/video/zrs-s-350-vi … oi-oblasti
Что за РЛК на базе МЗКТ, что-то новое?
слева в углу контейнер СЭП-200 (энергетика)
затем 96Л6ЦП - центральный пост
потом 96Л6ВП - выносной пост
Потом пусковые
потом МФР.
Локаторы могут работать в режиме электронного сканирования без вращения
ВП - пассивный выносной радиоприемный пост (8-12 км) для реализации режима измерения дальности ПАП параллаксным методом
Насколько я помню ТЗ на антенну ВВО 96Л6 по азимуту оно может "сканировать" в секторе меньше 10 градусов. Мы делали для нее специальную Ш-линейку со специально увеличенной УЧЧ (углочастотной чувствительностью) для азимутальной частотной многолучевости. Причем дошедшие до меня в последствии слухи гласят, что и эту возможность лианозовцы впоследствии выкинули. Поэтому без вращения полезность очень сомнительна.
А вот МФР 50Н6 действительно станция с нормальным двумерным сканированием.
ГАТЧИНА (Ленинградская область), 26 фев – РИА Новости. Первый зенитный ракетный комплекс С-350 "Витязь" поступил в состав Воздушно-космических сил, сообщило Министерство обороны.
Отмечается, что комплекс уже прибыл в учебный центр зенитных ракетных войск в Гатчине, где прошла тренировка по обнаружению и уничтожению условного воздушного противника."Боевой расчет ЗРК С-350 продемонстрировал свои навыки, уничтожил электронными пусками условного противника и совершил марш в новый позиционный район", — добавили в министерстве.
А да-да.На пусковой из 12 -ти карандашей - 10 ГВМ, и 2 УДР. Поэтому пуски - электронные. Большая Денди для больших дядей.
А что это такое?
Габаритно-весовые макеты и учебно-действующие ракеты.
http://bastion-karpenko.ru/kartinki/S-3 … maz_02.JPG
https://vpk.name/library/f/vityaz.html
Отредактировано ДимитриUS (2020-02-26 20:21:50)
Поясните плиз. на С-350 РЛК от С-400?
Поясните плиз. на С-350 РЛК от С-400?
я так понял в качестве РЛО там Лира - а РПН, точнее МФРЛС свои собственные
